初中物理人教版（2024）九年级全册第十五章 电流和电路第4节 电流的测量优秀随堂练习题
展开
这是一份初中物理人教版（2024）九年级全册第十五章 电流和电路第4节 电流的测量优秀随堂练习题，共14页。试卷主要包含了单选题，填空题，实验题等内容，欢迎下载使用。
一、单选题
1．下列用电器工作时电流接近0.2A的是（ ）
A．电子手表B．荧光灯C．电饭锅D．空调
2．下列电路中，闭合开关后，电流表能正确测量出通过灯泡电流的是（ ）
A． B．
C． D．
3．关于电流表的使用，下列的说法不正确的是（ ）
A．使用前，如果电流表的指针没有指在表盘的“0”点上，要先进行调零
B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程
C．要正确读出电流表的示数，必须先看清电流表所使用的量程
D．如果电流表与被测用电器并联连接，则电流表一定被烧坏
4．如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两个灯泡串联
B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流
D．电流方向从电流表到开关

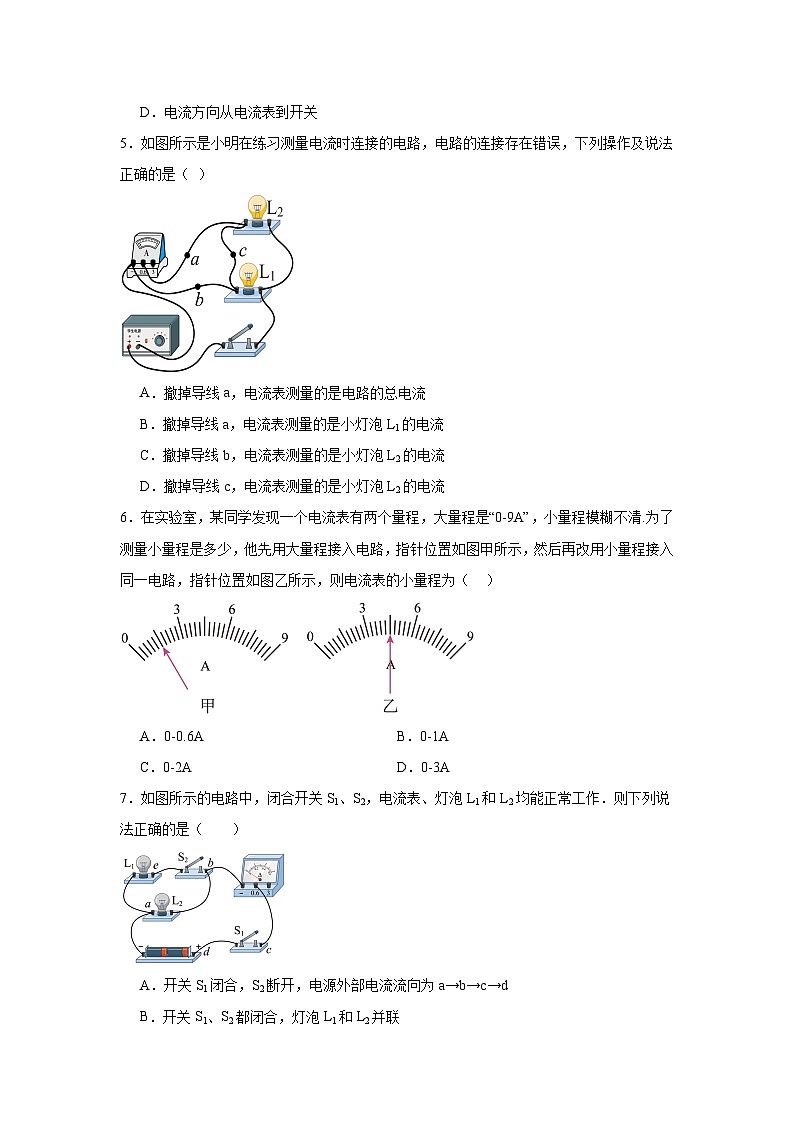

5．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流
6．在实验室，某同学发现一个电流表有两个量程，大量程是“0-9A”，小量程模糊不清.为了测量小量程是多少，他先用大量程接入电路，指针位置如图甲所示，然后再改用小量程接入同一电路，指针位置如图乙所示，则电流表的小量程为（ ）
A．0-0.6AB．0-1A
C．0-2AD．0-3A
7．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（ ）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．开关S1、S2都闭合，灯泡L1和L2并联
C．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
D．闭合S1、S2中任意一个开关，都会有灯泡发光

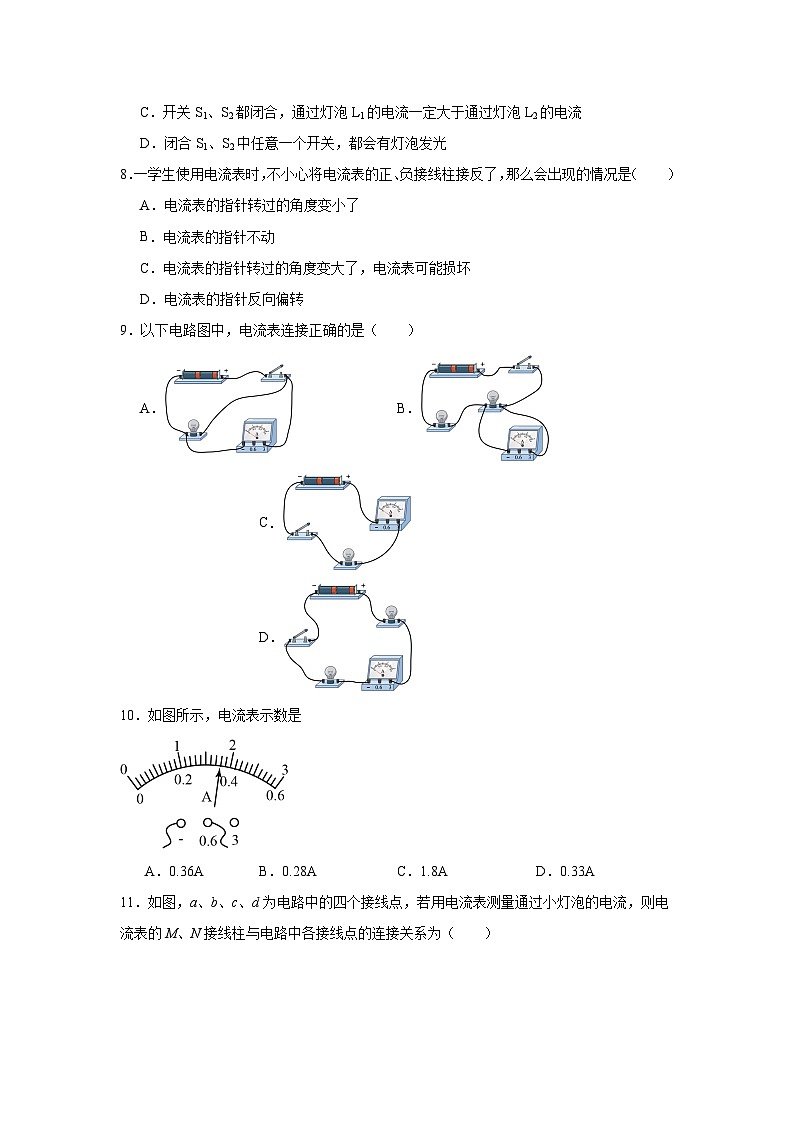

8．一学生使用电流表时，不小心将电流表的正、负接线柱接反了，那么会出现的情况是（ ）
A．电流表的指针转过的角度变小了
B．电流表的指针不动
C．电流表的指针转过的角度变大了，电流表可能损坏
D．电流表的指针反向偏转
9．以下电路图中，电流表连接正确的是（ ）
A．B．C．D．
10．如图所示，电流表示数是
A．0.36AB．0.28AC．1.8AD．0.33A
11．如图，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为（ ）
A．M接a，N接bB．M接c，N接d
C．M接b，N接aD．M接d，N接c
12．如图是小明实验电路的一部分，接线柱B上标有“﹣”，此时标有“0.28A”字样的小灯泡正常发光，“每根导线中的电流大小是多少？方向如何？”小明非常疑惑，物理老师告诉他：流进电路中某点的电流大小一定等于流出该点的电流大小．则关于此图的下列说法正确的是
A．通过导线FG的电流大小为2A，方向为由F到G
B．若通过导线BC的电流方向为由B到C，则通过导线AB的电流大小一定为1.72A，方向为由B到A
C．若通过导线BC的电流方向为由C到B，则通过导线AB的电流大小一定为2.28A，方向为由A到B
D．通过导线AB的电流大小等于通过导线BC的电流大小
二、填空题
13．物理学中，把每秒钟内通过导体任意一个横截面的电量叫做电流强度，简称电流．如图，S是某金属导体的横截面，若1min内通过该横截面的自由电子数目为n个，且每个自由电子所带的电荷量为e，则这段时间内，通过该金属导体的电流大小I＝ （填写电流大小的表达式）．
14．计算器中的电流很小，大约100μA，100μA＝ mA＝ A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于 mA。
15．使用电流表时，应先估计被测电流，然后选用合适的量程．若不能预先估计，则应从电流表 （选填“较大”或“较小）的量程测起，并采用 法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为 A．
16．上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．如图是某实验电路的一部分，电流表的示数为 A，若通过导线ab电流为0.3A，经分析通过导线cd的电流最大为 A，此时方向为 （“从c到d”或“从d到c”）。
17．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。
18．如图所示的电路，当开关S闭合后，电流表测量的是通过 （选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图乙所示，电流表的示数为 A。
三、实验题
19．如图所示是小明同学用电流表测量电流的实物连接图，请按要求回答：
(1)在连接电路时，开关应处于 状态；
(2)图甲中电流表测量的是通过灯泡 的电流；
(3)小明同学连接好电路后，闭合开关，发现指针快速向右大幅度偏转，他赶快断开开关，发生这种现象的原因可能是 ；
(4)小明同学纠正错误后，电流表的示数如图乙所示，则电流表测出的电流是 A；
(5)如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线 （选填“a“、“b”、“c”）的右端接在电流表的 （选填“3”、“0.6”、“﹣”）接线柱上；
(6)闭合开关后，小明发现两灯都亮，由于连线较乱，一时无法确定电路是串联还是并联，请你帮他想出一种简单可行的判断方法 。
20．在用电流表测电流的实验中：
(1)如图乙所示，是选用的一电流表的表盘示意图；
①电流表的刻度盘上标有字母A，表示 ；
②电流表有 个量程，选用“﹣”“0.6A”两个接线柱时，电流表的分度值为 A，能测量的最大电流为 A；
③选用“﹣”“3”两个接线柱时，电流表的分度值为 A，能测量的最大电流为 A；
(2)在实验中：
①连接电路时由于不知电流大小，电流表量程应选用 法确定；
②若某同学连接的电路如图甲所示，则电流表测的是灯 的电流。合上开关后如果电流表的示数如图乙所示，则通过该灯的电流是 A；
③若合上开关后，灯均亮，电流表指针不发生偏转，那么可能的原因是 ；
A．电流表内部断路
B．开关处接触不良
C．电流表被短路
D．电源供电不足
④只要改动一根导线就可测总电流，请在图中用“×”号指出需改动的导线，并用笔画线，在图中画出改接的导线 。
参考答案：
1．B
【详解】A．电子手表的电流只有几十微安，故A不符合题意；
B．荧光灯正常工作时的功率约为40W，由得，工作的电流为
故B符合题意；
C．电饭锅的功率约为800W，由得，工作电流约为
故C不符合题意；
D．家用柜式空调的功率约为2000W，由得，工作电流约为
故D不符合题意。
故选B。
2．D
【详解】A．图中电流表与灯泡L2并联，开关闭合时，灯泡L2短路，电路连接错误，故A不符合题意；
B．图中两灯泡并联，电流表与灯泡L1串联联，开关闭合时，电流表测量灯泡L1的电流，故B不符合题意；
C．图中两灯泡并联，电流表在干路中，电流表测量干路电流，故C不符合题意；
D．图中电流表、灯泡L2、灯泡L1串联，电流表能测量灯泡L2电流，故D符合题意。
故选D。
3．D
【详解】A．据电流表的正确使用可知，如果电流表的指针没有指在表盘的“0”点上，要先进行调零，故A正确，不符合题意；
B． 据电流表的正确使用可知，当电路中的电流不能估计时，要用试触的方法来选定合适的量程，故B正确，不符合题意；
C． 据电流表的正确使用可知，要正确读出电流表的示数，必须先看清电流表所使用的量程，故C正确，不符合题意；
D．若有两个用电器串联，将电流表与一个用电器并联，即此时电流表不会烧坏，故D错误，符合题意。
故选D。
4．C
【详解】A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；
BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；
C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。
故选C。
5．D
【详解】AB．由图可知，电流经灯泡L1、导线回负极，电流表没有接入电路，故电流表测量的既不是总电流，也不是小灯泡L1的电流，AB选项不符合题意；
C．撤掉导线b，电流从电源正极出发分两支，一支经灯泡L1、一支经灯泡L2，然后共同经电流表回负极，即电流表测量的是电路的总电流，选项不符合题意；
D． 撤掉导线c，电流从电源正极出发经灯泡L2回负极，则电流表测量的是小灯泡L2的电流，选项符合题意．
6．D
【详解】大量程的每一个大格是3A，每一个小格是0.3A，示数是1.5A，大小量程的电流表接入的是同一电路，示数应该是相同的，乙图中指针的位置是1.5A，正好是总刻度数的一半，所以，小量程为0～3A．
7．B
【详解】A. 电源外部的电流方向从电源正极到电源负极，所以开关S1闭合、S2断开，电源外部电流流向为d→c→b→a，故A错误；
B. 开关S1、S2都闭合，灯泡L1和L2并列连接在电路在，为并联关系，故B正确；
C. 开关S1、S2都闭合，两灯并联电压相等，但两灯的电阻未知，根据知，电流大小不能比较，故C错误；
D. 如图S1开关位于干路，不闭合时，两灯都不会发光，故D错误；
故选B．
8．D
【详解】使用电流表时，要确保电流由正接线柱流入，负接线柱流出；如果电流表的正负接线柱的位置接反了，指针会向左偏转，即反向偏转。故选D。
9．D
【详解】电流表应与用电器串联使用，且正负接线柱不能接反。
A．电流表与灯并联了，且开关会后电流表会将电源短路，连接不正确，故A错误；
B．电流表与一个灯并联，将此灯短路，不符合电流表的使用要求，故B错误；
C．电流表串联在电路中，但正负接线柱接反了，不正确，故C错误；
D．电流表串联在电路，正负接线柱连接正确，可以测量电路中的电流，故D正确。
故选D。
10．A
【详解】由图可知，电流表的量程为0～0.6A，分度值为0.02A，因此电流表的读数为0.36A．
11．B
【详解】AC．要用电流表测量通过灯泡的电流，则电流表应与灯泡串联，所以电流表只能接在c、d之间，故AC不符合题意；
BD．为保证电流表正常使用，即电流由电流表正接线柱流入、由负接线柱流出，所以，由图知应使电流表的M接c，N接d，故B符合题意，D不符合题意。
故选B。
12．B
【分析】（1）电流表的使用规则是：①串联在电路中；②电流由正接线柱流入，负接线柱流出；③所测电流不能超过电流表的量程；④绝对不允许将电流表直接连在电源的两极上；
（2）并联电路中电流的规律I=I1+I2．
【详解】A、如图电流表连接了大量程，读数为2A，所以通过导线FG的电流大小为2A，方向为从G到F；故A错误；
B、由于灯泡正常发光，则灯泡中电流为0.28A，若通过导线BC的电流方向为由B到C，并联电路中电流的规律I=I1+I2．则通过导线AB的电流大小一定为2A-0.28A=1.72A，方向为由B到A；故B正确；
C、若通过导线BC的电流方向为由C到B，则电流表在另一个支路，AB在干路；通过导线AB的电流大小一定为2.28A，但方向为由B到A；故C错误；
D、通过导线AB的电流大小与通过导线BC的电流大小有多种情况；由BC的分析可知，两段导线中的电流大小不等；故D错误；
故选B．
13．
【详解】1min=60s，1min通过导体横截面的电荷量为Q=ne，
通过该金属导体的电流大小为:
I=．
14． 0.1 1×10﹣4 2×108
【详解】[1][2][3]由单位换算如下
15． 较大 试触 0.46
【详解】[1][2]在使用电流表时，若不知被测电路中的电流值的取值范围，为了防止烧坏电流表，需要用大量程进行试触；
[3]电流表若使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，则电流表示数是0.46A．
16． 0.46 0.16或者0.76 从d到c
【详解】[1]电流表的量程为0-0.6A，分度值为0.02A，示数为0.46A。
[2][3]电流表的正确接法是电流从“+”接线柱流入，从“-”接线柱流出，因此分为以下几种情况：
①若导线ab的电流从a→b，根据电流的走向，则ab中的电流及通过电流表的电流，均通过dc导线，因此dc在干路，此时Icd=0.3A+0.46A=0.76A，方向：d→c；
②若电流方向是从c→d，即表明ab在干路中，由于ab电流为0.3A，电流表示数为0.46A，故不可能；
③若导线ab的电流从b→a，cd中电流d→c，根据电流的走向，电流表在干路，则Icd=0.46A-0.3A=0.16A，方向：d→c；
④若导线ab的电流从b→a，cd中电流c→d，根据电流的走向，ab在干路，由于ab电流为0.3A，电流表示数为0.46A，故不可能。
综上所述，若通过导线ab电流为0.3A，经分析通过导线cd的电流最大为0.16A或者0.76A，此时方向从c到d。
17． 正负接线柱反接 改接小量程
【详解】[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接。
[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
18． L1 1.3
【详解】[1]如图甲，当开关S闭合后，电流表是与灯泡L1串联的，所以，电流表测量的是通过L1的电流。
[2]如图乙，电流表选择0到3A的量程，分度值是0.1A，所以，电流表的示数为1.3A。
19． 断开 L1 电流表量程选择太小 1.2 b ﹣ 从灯座上取下一盏灯泡，若另一盏灯泡仍发光则是并联，反之是串联
【详解】(1)[1]为了保护电器，连接电路之前，开关应该是断开的。
(2)[2]由图可知，电流表与L1串联，所以测的是L1的电流。
(3)[3]闭合开关，发现指针快速向右大幅度偏转，其原因是电流表所选择的量程过小。
(4)[4]由图乙可知，电流表量程用的是0~3A，所以测得的电流为1.2A。
(5)[5][6]要用电流表测通过L1和L2的总电流，就要电流表串联在干路上，则由甲图可知，应将导线“b”的右端接在电流表的“﹣”接线柱上。
(6)[7]把其中一只灯泡从灯座中取下来，如果观察到另一只灯泡仍发光，则两灯一定是并联；如果观察到另一只灯泡熄灭，则两灯一定是串联。
20． 仪表用于测量电流 2 0.02 0.6 0.1 3 试触 L2 0.46 C
【详解】(1)①[1]电流表的刻度盘上标有字母A，表示仪表用于测量电流。
②[2][3][4]由图知，电流表有两个量程，选用“﹣”“0.6A”两个接线柱时，电流表的分度值为0.02A，能测量的最大电流为0.6A。
③[5][6]选用“﹣”“3”两个接线柱时，电流表的分度值为0.1A，能测量的最大电流为3A。
(2)①[7]连接电路时由于不知电流大小，电流表量程应选用试触法确定。
②[8][9]如图甲所示两灯并联，电流表在L2支路上，测的是灯L2的电流。合上开关后如果电流表的示数如图乙所示，电流表使用0～0.6A量程，通过该灯的电流是0.46A。
③[10]A．若合上开关后，灯均亮，电流表指针不发生偏转，即电流表示数为0。若电流表内部断路，则L2支路断路，L2不亮，故A不符合题意；
B．若开关处接触不良，整个电路断路，两灯都不亮，故B不符合题意；
C．若电流表被短路，电流表示数为0，但两灯仍能发光，故C符合题意；
D．若电源供电不足，两灯都不发光，故D不符合题意。
故选C。
④[11]电流表要测干路电流，应将电流表接在干路上，由此改接电路如图所示：
题号
1
2
3
4
5
6
7
8
9
10
答案
B
D
D
C
D
D
B
D
D
A
题号
11
12
答案
B
B
