这是一份人教版（2024）九年级全册第1节 电压精品课后复习题，共13页。试卷主要包含了单选题，填空题，实验题等内容，欢迎下载使用。

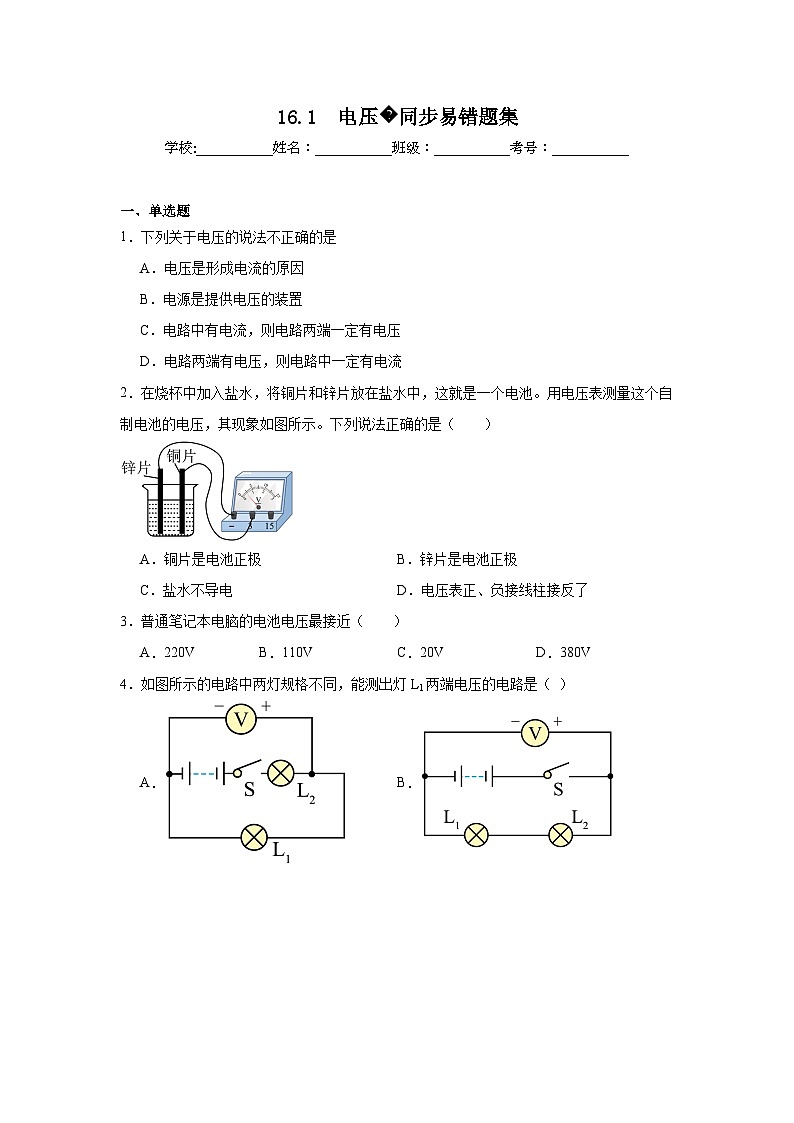

一、单选题
1．下列关于电压的说法不正确的是
A．电压是形成电流的原因
B．电源是提供电压的装置
C．电路中有电流，则电路两端一定有电压
D．电路两端有电压，则电路中一定有电流
2．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是（ ）
A．铜片是电池正极B．锌片是电池正极
C．盐水不导电D．电压表正、负接线柱接反了
3．普通笔记本电脑的电池电压最接近（ ）
A．220VB．110VC．20VD．380V

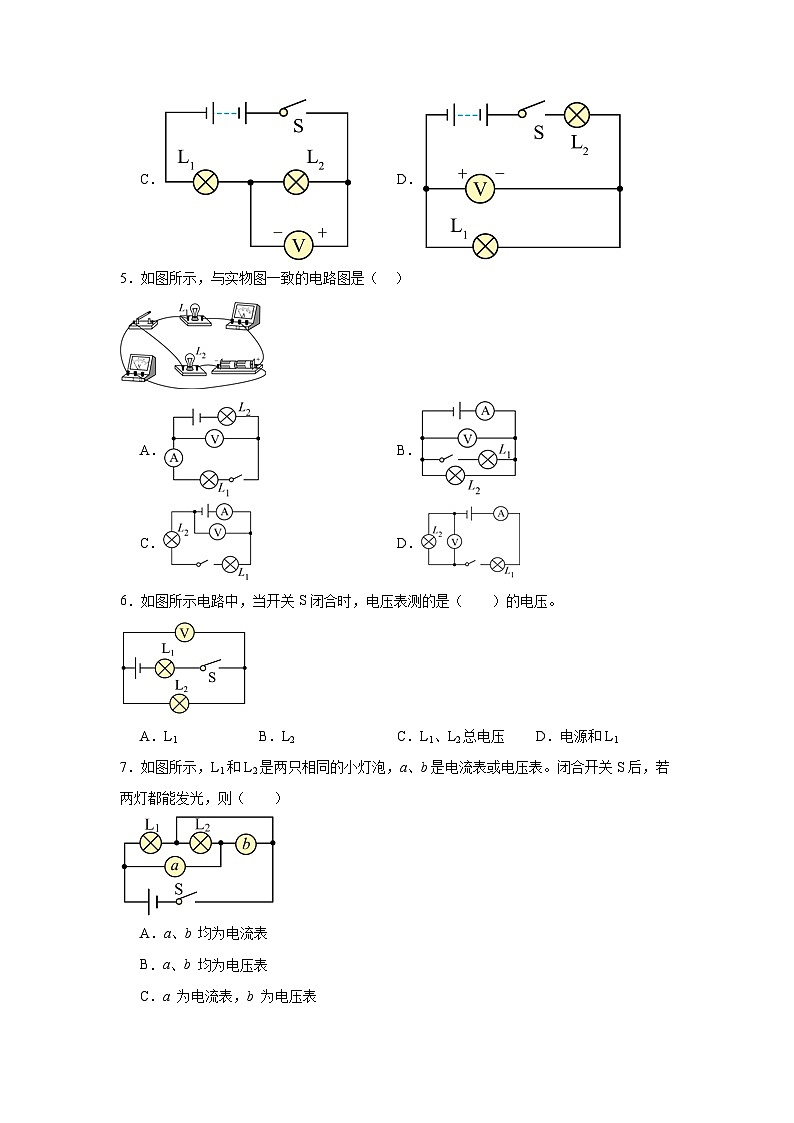

4．如图所示的电路中两灯规格不同，能测出灯L1两端电压的电路是（ ）
A．B．
C．D．
5．如图所示，与实物图一致的电路图是（ ）
A．B．
C．D．
6．如图所示电路中，当开关S闭合时，电压表测的是（ ）的电压。
A．L1B．L2C．L1、L2总电压D．电源和L1
7．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（ ）
A．a、b 均为电流表
B．a、b 均为电压表
C．a 为电流表，b 为电压表
D．a 为电压表，b 为电流表

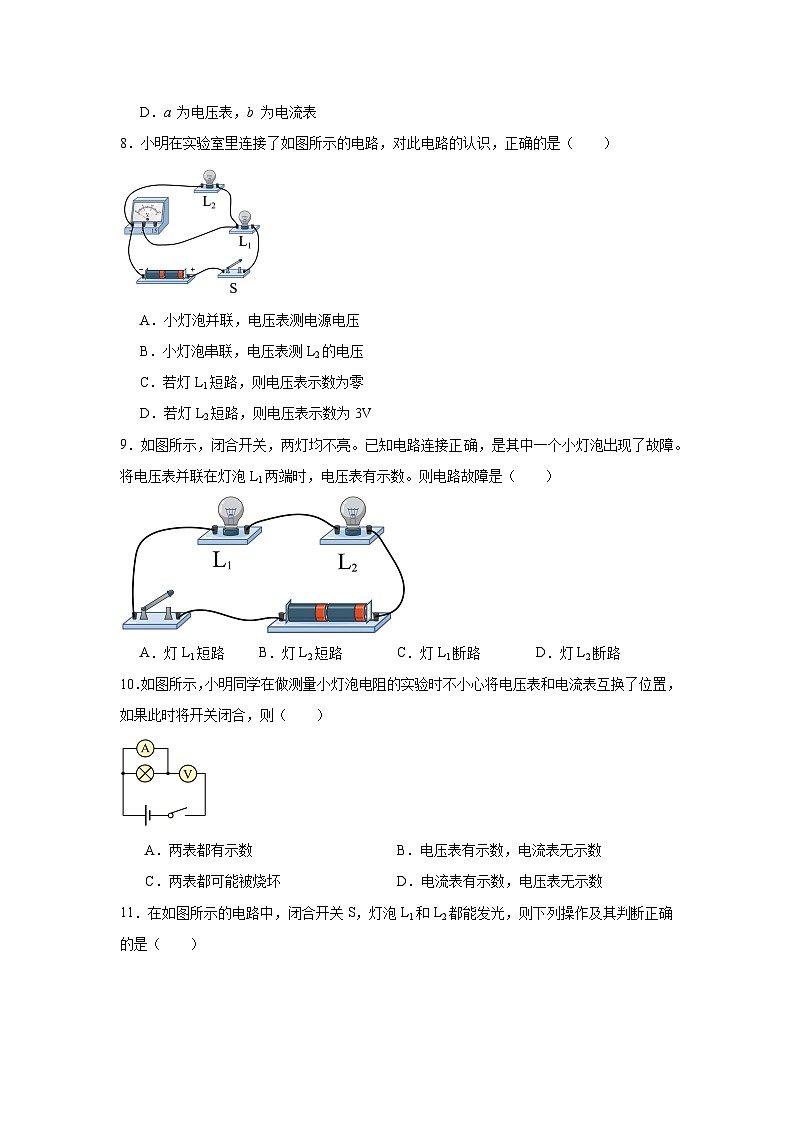

8．小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是（ ）
A．小灯泡并联，电压表测电源电压
B．小灯泡串联，电压表测L2的电压
C．若灯L1短路，则电压表示数为零
D．若灯L2短路，则电压表示数为3V
9．如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（ ）
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
10．如图所示，小明同学在做测量小灯泡电阻的实验时不小心将电压表和电流表互换了位置，如果此时将开关闭合，则（ ）
A．两表都有示数B．电压表有示数，电流表无示数
C．两表都可能被烧坏D．电流表有示数，电压表无示数
11．在如图所示的电路中，闭合开关S，灯泡L1和L2都能发光，则下列操作及其判断正确的是（ ）
A．若将一根导线的两端分别接在b、g接线柱后，灯泡L2不亮
B．若将电流表并联在接线柱c、d上，此时电流表测量流经灯泡L1的电流
C．若将电压表并联在接线柱e、f上，断开开关，电压表的示数为零
D．若将电压表并联在接线柱g、h上，此时电压表测量L1和L2两端的总电压
12．如图所示的电路中，关于电压表、电流表、灯泡的连接方式，下列说法正确的是（ ）
A．两灯泡并联
B．电流表A1测通过L1的电流，电压表V2测L2两端的电压
C．电流表A1测干路电流，电流表A2测通过L2的电流
D．电压表V1测L1两端的电压，电压表V2测电路总电压，电压表V3测L2两端的电压
二、填空题
13．一节干电池的电压是 V，家庭电路中各用电器之间的连接方式是 （选填“串联”或“并联”）。
14．如图所示的电表，闭合开关前指针如图所示，其原因是 ；纠正错误后，闭合开关后，指针又指到如图所示，则此时电表读数为 V。
15．如图所示的电路，在正确的调节和连接之后，闭合开关，L1和L2都发光，电压表指针有明显偏转，电压表测量的是 。若此时L1灯丝烧断而熄灭，则还能观察到的实验现象有 。
16．如图所示，灯L1与L2串联在由三节蓄电池组成的电源上，先用电压表测灯L1两端的电压为2.6V，则选用电压表的量程是 ．再测电源电压时，只将电压表接B的一端改接C，这种接法 （正确/不正确），理由是
17．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，其如图所示，这个电池的电压是 V，电池的正极是 （选填“锌片”或“铜片”）．
18．在如图所示的电路中，开关S1和开关S2原来是断开的，如果将开关S1闭合、S2断开，则电压表测量的是 两端的电压，如果将开关S1断开、S2闭合，则电压表测量的是 两端的电压。
三、实验题
19．小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：
（1）在连接电路过程中，开关应处于 状态．
（2）在闭合开关前，小明应将滑动变阻器的滑片置于 端（选填“A”或“B”），并采用 的方法来确定电压表的量程．
（3）如乙图所示，电压表的读数为 V．
20．某兴趣小组同学学习了《电压》之后，设计实验对影响水果电池电压的因素进行了探究．
实验目的：制作并测量不同形式的“水果电池”，研究其电压与哪些因素有关．
实验器材：电压表一个;不同粗细的铜、锌电极;导线若干;各种水果若干枚．
实验猜想：
①水果电池的电压与水果的种类有关;
②水果电池的电压与两电极之间的距离有关;
…………
实验过程及记录：
在保证两电极之间的距离、两电极插入水果的深度以及两电极的粗细(直径)不变的前提下，选择五种不同的水果进行实验，记录数据（表一）
以猕猴桃为实验对象，在保证两电极插入水果的深度以及两电极的粗细(直径)不变的前提下，调整电极的间距进行实验，记录数据（表二）
分析与论证：
（1）由表一数据可知， ，可能的原因: ，还可能与该种水果的内部结构有关(如橘子、西红柿)．
（2）由表二数据可知: ．
（3）你还可以猜想：水果电池的电压可能还与 、 有关．（合理即可）
序号
1
2
3
4
5
水果种类
桔子
苹果
梨
西红柿
猕猴桃
距离（cm)
4
4
4
4
4
插入深度（cm)
2
2
2
2
2
电极直径
小
小
小
小
小
电压（v）
0.05
0.1
0.1
0.25
0.32
序号
1
2
4
水果种类
猕猴桃
猕猴桃
猕猴桃
距离（cm)
0.5
2
5
插入深度（cm)
2
2
2
电极直径
小
小
小
电压（v）
0.4
0.31
0.3
参考答案：
1．D
【详解】电压是形成电流的原因;电源是提供电压的装置;电路中有电流，则电路两端一定有电压 .电路两端有电压，则电路中不一定有电流．所以，D是正确的．
2．A
【详解】AB．图中铜片与电压表的正接线柱连接，指针正向偏转，说明铜片是该盐水电池的正极、锌片是负极，故A正确，B错误；
C．盐水是盐的水溶液，容易导电，属于导体，故C错误；
D．图中指针正向偏转，正负接线柱接法正确，故D错误；
故选A。
3．C
【详解】笔记本电脑电池基本都采用4个锂电池串联起来的，所以普通笔记本电脑的电池按照型号不同，电压一般为14～22V。
故选C。
4．A
【详解】A．在图所示电路中，电压表并联在灯L1两端，测灯L1两端电压；
B．在图所示电路中，开关闭合后，电压表并联在灯L1、L2串联电路两端，电压表测两灯的串联总电压；
C．在图所示电路中，电压表与灯L2并联，电压表测灯L2两端电压；
D．电压表测灯L1两端电压，但电压表的正负接线柱连接错误．
5．A
【详解】分析实物图可知，电流从正极出发，经电流表、灯泡L1、开关、灯泡L2回负极，电压表并联在L1两端．A图与实物图符合；
B图两灯泡并联，与实物图不符合，
C图电压表并联在电源两端了，与实物图不符合．
D图电压表并联在L2两端了，与实物图不符合；
故选A．
6．B
【详解】由电路图可知，当S闭合，L1、L2串联，电压表并联在L2两端，因此电压表测量L2两端的电压。
7．C
【详解】如果两个灯泡串联，则a应是电压表，而b无论是什么仪表，L2都会被短路，故电路不可能为串联；两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b处不能形成通路，否则会形成电源短路，故b处为电压表，故C符合题意，ABD不符合题意。
故选C。
8．B
【详解】AB．由电路图可知，灯泡L1、L2串联，电压表测量L2两端的电压，故A错误，B正确．
C．若灯L1短路，则电压表示数为电源电压，故C错误．
D．若灯L2短路，则电压表的示数为0，故D错误．
9．C
【详解】AB．灯L1短路或灯L2短路，另一个灯泡发光，题目中两灯均不亮，故AB不符合题意；
C．灯L1断路，两灯均不亮，将电压表并联在灯泡L1两端时，相当于电压表和灯泡L2串联，电压表有示数，故C符合题意；
D．灯L2断路，两灯均不亮，将电压表并联在灯泡L1两端时，电压表断路，电压表没有示数，故D不符合题意。
故选C。
10．B
【详解】电流表和电压表位置互换后，电压表并联在电源两端，测量电源电压，电压表示数近似等于电源电压，电源电压较小，电压表不会被烧坏，由于电压表电阻很大，因此干路电流就很小，通过电流表的电流几乎为零，电流表不会被烧坏；故B符合题意，ACD不符合题意。
故选B。
11．D
【详解】A．由图可知，该电路为串联电路，若将一根导线的两端分别接在b、g接线柱后，灯泡L1被短路，不发光，只有L2发光，故A错误；
B．若将电流表并联在接线柱c、d上，灯泡L1被短路，不发光，只有L2发光，此时电流表测量流经灯泡L2的电流，故B错误；
C．若将电压表并联在接线柱e、f上，断开开关，电压表与两个灯泡串联接在电源的两极上，电压表测量的是电源的电压，有示数，故C错误；
D．若将电压表并联在接线柱g、h上，电压表与电源并联，测量的是电源电压，根据串联电路两端的总电压等于各串联部分两端的电压之和可知，此时电压表也是测量L1和L2两端的总电压，故D正确。
故选D。
12．B
【详解】A．开关闭合后，电流只有一条路径，因此两灯泡的连接方式是串联，故A错误；
BC．电流表A1、A2串联在电路中，测串联电路的电流，由于串联电路中电流处处相等，则两电流表都是测L1或L2的电流，电压表 V2测L2两端的电压，故B正确，C错误；
D．电压表V1并联在L1两端，测L1两端的电压，电压表V2并联在L2两端，测L2两端的电压；电压表V3并联在L1和L2两端，测电路的总电压，故D错误。
故选B。
13． 1.5 并联
【详解】[1]一节新的干电池，电压为1.5V。
[2]家庭电路中，各用电器的工作互不影响，是并联连接。
14． 指针没有调零 2
【详解】[1]闭合开关前，电路断路，指针指在如图位置，是因为电压表指针没有调零。
[2]指针调零后，图示电压表使用的是0~15V量程，一个大格为5V，分为10个小格，每一个小格为0.5V，对应的分度值为0.5V，指针在第四个小格，示数为
15． L2 两个灯泡都不发光、电压表无示数
【详解】[1]由图可知，该电路为串联电路，电压表与L2并联，测量L2两端的电压。
[2]若此时L1灯丝烧断而熄灭，电路中无电流，两个灯泡都不发光；此时电压表的正负接线柱与电源之间是断开的，电压表无示数。
16． 0～3V 不正确 电压表的量程偏小
【详解】灯L1两端的电压为2.6V，则电压表选0～3V的量程可以较为准确的测量；
∵串联电路中总电压等于各分电压之和，
∴三节蓄电池组成电源的电压U=3×2V=6V，
∵6V＞3V，
∴测电源电压时，只将电压表接B的一端改接C，这种接法是错误的．
17． 0.6 铜片
【详解】由题图，电压表所用量程为0~3V，故一个大格表示1V，一个小格为0.1V，此时电压表的读数为0.5V．铜片接电压表“+”接线柱，所以电池的正极是铜片．
18． L1 电源
【详解】[1][2]图示电路中，开关S1和开关S2原来是断开的，如果将开关S1闭合、S2断开，则此时电压表的两个接线柱直接连接到L1的两端，即电压表与L1并联，电压表测量的是L1两端的电压；如果将开关S1断开、S2闭合，电压表的两个接线柱直接接到电源的两极上，故电压表测量的是电源两端的电压。
19． 断开 B 试触 2
【分析】（1）连接电路时，开关应处于断开状态；
（2）闭合开关前，滑动变阻器应置于最大阻值处；在选择电表量程时，可采用试触的方法；
（3）明确电压表的量程和分度值，再根据指针位置读数．
【详解】（1）在连接电路过程中，开关应处于断开状态，这样可起到保护电路元件的作用；
（2）在闭合开关前，小明应将滑动变阻器的滑片置于B，使接入电路的阻值最大；同时应采用试触的方法来确定电压表的量程；
（3）如乙图所示，电压表的量程为0～3V，分度值为0.1V，其读数为2V．
20． 详见解析 详见解析 水果的种类、两电极插入水果的深度以及两电极的粗细(直径)相同，两电极之间的距离不同的情况下，两极间的电压不同，说明水果电池的电压与两电极之间的距离有关 电极插入水果的深度 两电极的粗细
【详解】(1)[1]由表一知道，在两电极之间的距离、两电极插入水果的深度以及两电极的粗细(直径)相同，水果的种类不同的情况下，两极间的电压不同；
[2]说明水果电池的电压与水果的种类有关；
(2)[3]分析表二数据知道，水果的种类、两电极插入水果的深度以及两电极的粗细(直径)相同，两电极之间的距离不同的情况下，两极间的电压不同，说明水果电池的电压与两电极之间的距离有关；
(3)[4][5]猜想水果电池的电压可能还与电极插入水果的深度以及两电极的粗细有关．
题号
1
2
3
4
5
6
7
8
9
10
答案
D
A
C
A
A
B
C
B
C
B
题号
11
12
答案
D
B
