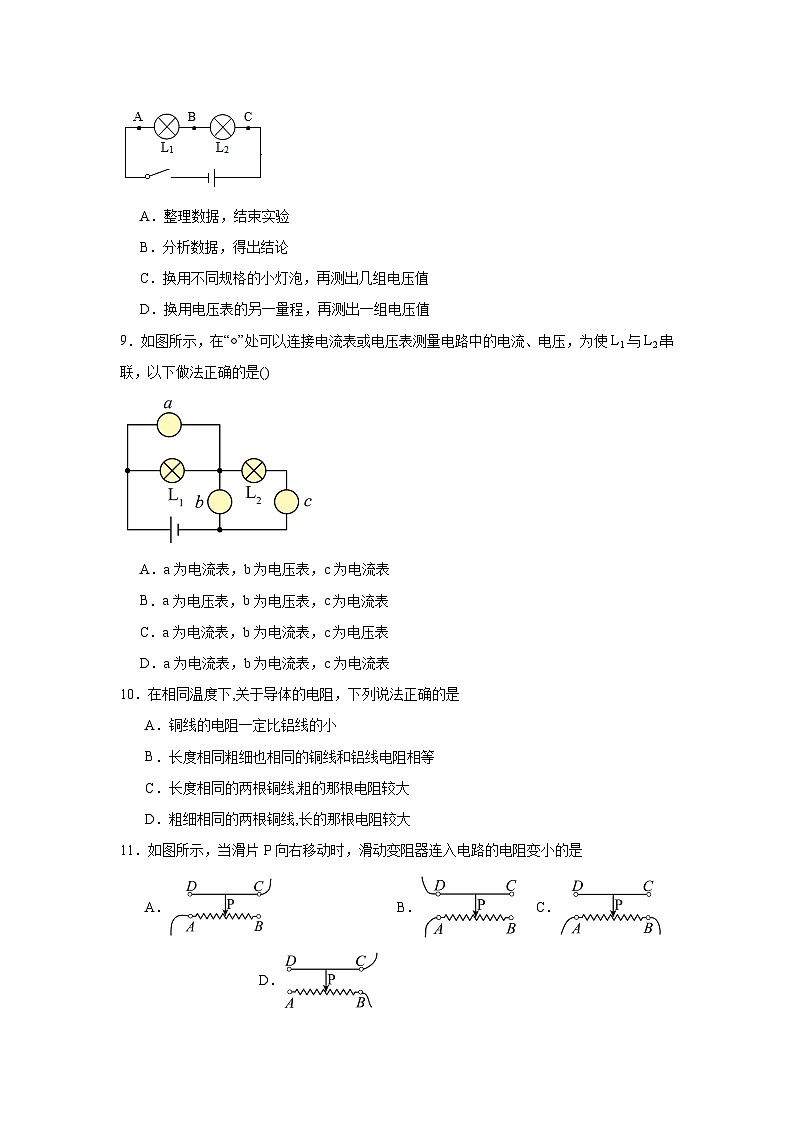

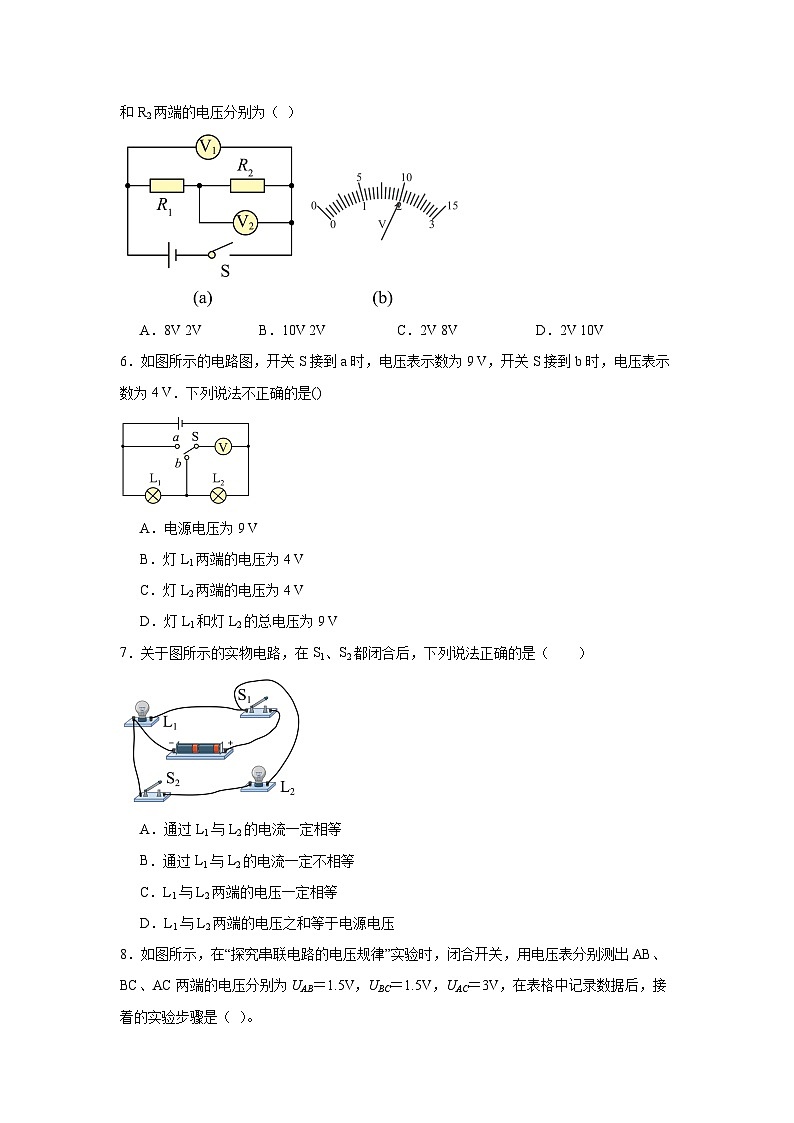

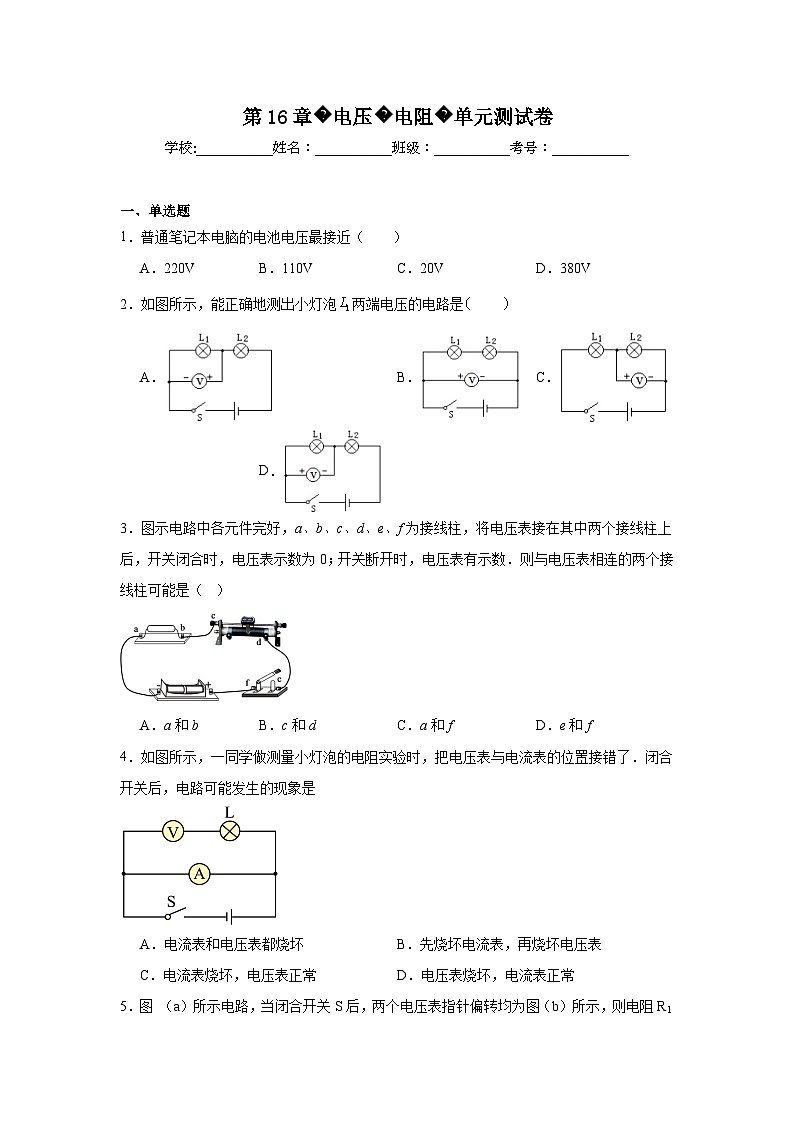

第16章�电压�电阻�单元测试卷学校:___________姓名：___________班级：___________考号：___________一、单选题1．普通笔记本电脑的电池电压最接近（ ）A．220V B．110V C．20V D．380V2．如图所示，能正确地测出小灯泡两端电压的电路是 A． B． C． D．3．图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数．则与电压表相连的两个接线柱可能是（ ）A．a和b B．c和d C．a和f D．e和f4．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了．闭合开关后，电路可能发生的现象是A．电流表和电压表都烧坏 B．先烧坏电流表，再烧坏电压表C．电流表烧坏，电压表正常 D．电压表烧坏，电流表正常5．图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）A．8V 2V B．10V 2V C．2V 8V D．2V 10V6．如图所示的电路图，开关S接到a时，电压表示数为9 V，开关S接到b时，电压表示数为4 V．下列说法不正确的是()A．电源电压为9 VB．灯L1两端的电压为4 VC．灯L2两端的电压为4 VD．灯L1和灯L2的总电压为9 V7．关于图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（ ）A．通过L1与L2的电流一定相等B．通过L1与L2的电流一定不相等C．L1与L2两端的电压一定相等D．L1与L2两端的电压之和等于电源电压8．如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB＝1.5V，UBC＝1.5V，UAC＝3V，在表格中记录数据后，接着的实验步骤是（ ）。A．整理数据，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值9．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是()A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表10．在相同温度下,关于导体的电阻，下列说法正确的是A．铜线的电阻一定比铝线的小B．长度相同粗细也相同的铜线和铝线电阻相等C．长度相同的两根铜线,粗的那根电阻较大D．粗细相同的两根铜线,长的那根电阻较大11．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是 A． B． C． D．12．电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联13．小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是（ ） ① ② ③ ④ A．②③ B．③④ C．①③ D．①②14．如图所示的两个电路中，电源电压相等，闭合开关，当滑动变阻器的滑片都向右滑动时，灯泡、的亮度变化是（ ）A．、都变亮 B．、都变暗C．变亮，变暗 D．变暗，的亮度不变二、填空题15．小佑收集了很多材料和长度都相同但粗细不同的铅笔芯．如图所示，是用他身边的器材自制的简易调光灯电路．闭合开关，夹子A向右移动的过程中灯泡亮度应该 （选填“变亮”、“变暗”、或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更 （选填“粗”或“细”）的铅笔芯来做实验．16．如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 极，电池的电压为 V．17．小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为 V，L2两端的电压为 V。 18．如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头与b处相接时，电压表示数为；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为，这时灯泡两端的电压为 19．某种金属温度升高时，电阻变大，下图为该金属的电阻随时间变化的图像，则t2时刻的温度比t1时刻 （填“高”或“低”），当其温度降得足够低时，它的电阻将变为 ，这种现象叫做 现象。20．如图是电阻A和B的I—U图像。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是 A，若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是 V.21．如图所示的电路，当开关S闭合后，若电阻R1、R2并联，则甲表是 表，乙表是 表．22．如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b所示，根据图像的信息可知： （选填“甲”或“乙”）是电压表V1示数变化的图像，电源电压为 V，电阻R1的阻值为 Ω。三、实验题23．在“探究串联电路电压的特点”活动中．(1)如图所示，连接电路时，至少需要 根导线；实验中应选择规格 (填“相同”或“不同”)的小灯泡．(2)在测L1两端电压时，闭合开关S，发现电压表示数为零，原因可能是 (填出一种即可)．(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？ ，理由是 ．(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价： ，改进方法是 ．24．如图所示,在探究影响导体电阻大小因素的实验中,导线a、b、c粗细相同,b、d粗细不同,a、b、d长度相同．(1)该实验是通过观察 的示数间接比较导线电阻的大小;(2)选用导线a、b分别接入电路中,是为了探究电阻大小跟导体的 有关;(3)选用导线b、c分别接入电路中,是为了探究电阻大小跟导体的 有关;(4)选用导线 分别接入电路中,是为了探究电阻大小跟导体的横截面积有关;(5)影响导体电阻大小因素除了上述因素外,还可能跟 有关．四、计算题25．如图，已知电源电压为9V，V1表示数为6V，L2电流为2.5A，则：(1)灯L1和L2两端的电压各是多少？(2)L1的电流是多少？电流表示数为多少？26．如图甲所示的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光，电流表A1示数为1.38A，A2的示数如图乙所示，求：（1）灯泡L1、L2两端电压分别是多少？（2）通过L1、L2的电流分别是多少？（3）若灯泡L1的灯丝烧断，电流A1、A2的示数分别是多少？ UAB/VUBC/VUAC/V2.41.43.8参考答案：1．C【详解】笔记本电脑电池基本都采用4个锂电池串联起来的，所以普通笔记本电脑的电池按照型号不同，电压一般为14～22V。故选C。2．D【详解】A．由图示电路图可知，电压表正负接线柱接反了，不能测出小灯泡L1两端电压，故A错误；B．由图示电路图可知，电压表测量的是两灯泡串联总电压，测量的是电源电压，不能测出小灯泡L1两端电压，故B错误；C．由图示电路图可知，电压表与小灯泡L2并联，测量的是小灯泡L2两端电压，不能测出小灯泡L1两端电压，故C错误；D．由图示电路图可知，电压表并联在小灯泡L1两端，测小灯泡L1两端电压，故D正确；故选D。【点评】本题考查电压表的正确使用方法的辨别情况，本题的关键是观察电压表的连接方式和正负接线柱的接法。3．D【详解】根据题意，开关闭合时，电压表示数为0，说明开关闭合时，两点之间没有电阻，而开关断开时，电压表有示数，此时丙点有电阻，或电阻无穷大，综合可判断出电压表是与开关并联．即电压表连接在 e和f点,D符合题意．【点睛】重点是根据欧姆定律判断，要理解当电压表并联在开关两端，开关闭合时，两点间无电阻，电压表无示数，当开关断开时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，且电压表有示数接近电源电压．4．C【详解】由电路图可知，电压表与灯泡串联后与电流表并联，∵电流表的内阻很小相当于短路，电压表的内阻很大相当于断路，∴电压表和灯泡被短路，不能工作即不会烧坏，此时会造成电路中的电流过大，烧坏电流表和电源．故选C．5．A【详解】由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V；电压表V1量程是15V，最小分度值是0.5V，由图（b）所示可知，电压表示数U1=10V；电压表V2量程是3V，最小分度值是0.1V，由图（b）所示可知，电压表示数是2.0V；则电阻R2两端的电压U2=UV2=2V，由串联电路特点知，电阻R1两端的电压U1=UV1﹣UV2=10V﹣2V=8V．6．B【详解】AD．由图示可知，当开关S接到a时，两灯泡串联，电压表测两灯的总电压，也就是电源的电压，即电源的电压U=9V，故AD正确，不符合题意；C．当开关接到b时，两灯泡仍然串联，电压表测L2两端的电压，即灯L2两端的电压U2=4V，故C正确，不符合题意；B．由串联电路的电压特点，灯L1两端的电压，故B错误，符合题意．7．C【详解】AB．如图可知，在S1、S2都闭合后，两灯泡并联，故有U=U1=U2各支路电流，因为电阻R1、R2未知，所以I1、I2的关系也不能确定，故AB错误；CD．因为在S1、S2都闭合后，两灯泡并联，所以有U=U1=U2故C正确，D错误。故选C。8．C【分析】研究串联和并联电路的电压规律时，为了实验结论具有普遍性，采用相同灯泡和不同灯泡进行多次实验。【详解】用电压表测出AB、BC、AC两端的电压分别为UAB=1.5V，UBC=1.5V，UAC=3V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性。故选C。9．B【详解】L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表．由上述可知选项A、C、D都不正确．B正确．10．D【详解】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关．A. 由于没有控制导体长度和粗细相同，所以不能说铜导线的电阻一定比铝导线的电阻大，故错误；B. 长度相同，粗细也相同的铜线、铝线，材料不同，电阻不相等，故错误；C. 导线的材料和长度相同的两根铜线，粗的那根电阻较小，故错误；D. 导线的材料和横截面积相同，长的那根电阻较大，故正确．11．D【详解】滑动变阻器要串联在电路中，采取“一上一下”的连接方式．由题图可知，A、连在电路中的电阻线为AP，当滑片P向右移动时，AP长度变大，滑动变阻器电阻变大，故A不符合题意．B、当滑片P向右移动时，电阻丝AP长度变大，滑动变阻器电阻变大，故B不符合题意．C、滑动变阻器两个下接线柱连接在电路中，滑动变阻器的电阻丝全部接在电路中，移动滑片P，电阻不变，故C不符合题意．D、滑动变阻器连入电路中的部分为PB，当滑片向右移动时，PB变短，电阻变小，D符合题意为答案．12．A【详解】电热毯的接头处，造成线路连接处电阻变大，，它与电阻丝的其他部分串联在电流一定时，由焦耳定律Q=I2Rt可知线路连接处温度会升高，所以电热毯的接头处很容易被烧焦．13．A【详解】①图中两接线柱都在下面的电阻丝上，滑动变阻器相当于一个定值电阻，不能控制小灯泡的亮度；②③图都是选择一上一下接入电路，滑动变阻器可以控制小灯泡的亮度；④图中两接线柱都在上面的金属杆上，滑动变阻器相当于一根导线，不能控制小灯泡的亮度。综上所述，能用滑动变阻器控制小灯泡的亮度有②③，故A正确，BCD错误。故选A。14．D【详解】在第一个图中，L1和滑动变阻器串联，滑片向右移动，电路中电阻变大，电流变小，根据公式可知，灯泡L1消耗的电功率减小，L1亮度变暗；在第二个图中，L2和滑动变阻器并联，并联电路中各用电器互不影响，灯泡上的电压始终等于电源电压，根据公式可知，灯泡L2消耗的电功率不变，所以灯泡L2亮度不变。故选D。15． 变亮 细【详解】影响电阻大小的因素是材料、长度和横截面积，由图知道，当闭合开关，夹子A向右移动的过程中，铅笔芯接入电路中的长度变短，即电阻减小，由欧姆定律知道，此时电路的电流应变大，灯泡应变亮；若夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，则说明电流的变化比较小，由I=U/R知道，即电阻变化较小，此时应选用电阻较大的铅笔芯，即换用更细的铅笔芯．16． 负 0.6【详解】根据图示可知，电压表正向偏转，因为铜片与电压表的正接线柱相连，因此铜片为盐水电池的正极，锌片是盐水电池的负极；电压表的量程为0∼3V，分度值为0.1V，示数为0.6V．【点睛】根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以及指针的位置读出电压表的示数．17． 8 2【详解】由电路图可知，L1、L2串联，电压表V1测量串联电路两端电压，电压表V2测量L2两端电压；由于串联电路两端电压等于各部分电压之和，所以V1选的是大量程，V2的是小量程，即V1的量程为0~15V，分度值为0.5V，示数为10V；V2的量程为0~3V，分度值为0.1V，示数为2V；L2两端的电压为2V；因为串联电路两端电压等于各部分电压之和，所以灯L1两端电压10V-2V=8V18．【详解】由题电源电压保持不变，a与b处相接时，电压表测电源电压，即电源电压为U=6.0V．使a与b处断开，然后与c处相接，闭合开关S后，电压表测小灯泡L1两端的电压，即U1=4.5V，根据串联电路的电压关系，灯泡L2两端的电压U2=U-U1=6V-4.5V=1.5V．19． 低 0 超导【详解】[1]由电阻随时间变化的图象可知：t2时刻的电阻比tl时刻的电阻小，根据某种金属温度升高时电阻变大的特点可知：t2时刻的温度比tl 时刻低。[2][3]因为某种金属温度升高时电阻变大，所以温度降低时电阻减小，且当其温度降得足够低时，它的电阻将变为0，这种现象叫做超导现象。20． 0.4 3【详解】[1]由图可知，二者并联后接入电路中，当通过电阻B的电流是0.2A时，B两端的电压是2.0V，并联电路各支路两端电压相等，所以A两端的电压也是2.0V，由图可知，此时通过电阻A的电流是0.4A；[2]由图可知，二者串联后接入电路中，当通过电阻A的电流是0.3A时，串联电路电流处处相等，所以通过B的电流也是0.3A，由图可知，此时电阻B两端的电压是3.0V。21． 电压 电流【详解】[1][2]由题意可知，开关闭合时，两灯泡是并联的，则可知甲一定不能是电流表，所以甲是电压表，此时电表乙与电阻R2是串联的，所以乙一定是电流表．【考点定位】仪表的判断22． 甲 6 20【详解】[1]由图a可知，该电路为R1和R2的串联电路，电流表测电路中的电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压，R1是定值电阻，由欧姆定律可知，当电阻一定时，通过导体的电流与导体两端的电压成正比，因此图b中的甲代表V1示数变化的图像。[2]当R2接入电路的阻值为0时，其两端的电压为0，即V2示数为0，此时电路中只有R1，则V1的示数就是电源电压，由图乙可知，电源电压U=U1=6V[3]由欧姆定律可知R1的阻值23． 6 不同 L1被短路(或L2断路) 不能 电压表正、负接线柱接反 实验次数太少，结论不具有普遍性 换用不同规格的小灯泡多次重复实验【详解】（1）由电路图可知，至少需要6根导线；为了避免实验的偶然性，使探究得出的结论具有普遍意义，实验中应选择规格不同的小灯泡；（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是：电压表断路或短路；（3）测L1两端的电压时，A与电压表的正接线柱相连．小芳将与A点相连的导线改接到C点，则会造成电流从电压表的负接线柱流入了，即电压表的正负接线柱接反了，故她不能测出L2两端电压；（4）本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出普遍规律，故应更换规格不同的灯泡进行多次实验．点睛：（1）根据电路图判定导线的条数；为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）电压表断路或电压表短路电压表都没有示数；（3）电压表连接时电流从正接线柱流入；（4）只进行了一次实验就得出结论，不具有普遍性；为了使实验结论具有普遍性，应进行多次测量．24． 电流表 材料 长度 )b、d 温度【详解】（1）当接入电路不同的导体时，可通过观察灯泡的亮暗或观察电流表示数来比较导体电阻的大小；（2）由图可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；（3）由图可知，导线b、c的粗细、材料均相同、长度不同，因此选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的长度有关；（4）由图可知，导线b、d的长度、材料均相同、粗细不同，因此选用导线b、d分别接入电路中，是为了探究电阻大小跟导体的横截面积有关；（5）影响导体电阻大小因素除了导体的材料、长度、横截面积外，还可能跟温度有关．25．(1)6V；3V；(2) 2.5A；2.5A【详解】解：(1)由电路可知，两灯串联，V1测量L1的电压，故L1两端的电压为6V，V2测量L2的电压，由串联电路的电压规律得L2两端的电压为(2)因两灯串联在电路中，电流表测量串联电路的电流，故两灯的电流一样大，都等于L2中的电流2.5A，电流表示数2.5A。答：(1)灯L1电压为6V，L2两端的电压3V；(2)L1的电流是2.5A，电流表示数为2.5A。26．（1）均为3V；（2）0.9A；0.48A；（3）均为0.48A【详解】解：（1）由图甲可知，两灯泡并联，已知电源电压为3V，则灯泡L1、L2两端的电压都等于电源电压，为3V。（2）由图甲可知，两灯泡并联，电流表A1测干路电流，电流表A2测灯泡L2所在支路的电流，已知电流表A1示数为1.38A，即干路电流为I=1.38A由图乙可知，电流表A2若选0～3A的量程，分度值是0.1A，示数为2.4A；而电流表A2测灯泡L2所在支路的电流，其示数不能大于干路电流，因此电流表A2量程是0～0.6A，分度值是0.02A，示数为0.48A；即通过L2的电流I2=0.48A因为并联电路中干路电流等于各支路电流之和，则通过灯泡L1的电流I1=I-I2=1.38A-0.48A=0.9A（3）工作过程中L1灯丝突然烧断，此时电路为L2的基本电路，则电流表A1和A2都测量L2的电流，由于并联电路中各支路互不影响，所以电流A1、A2的示数均为0.48A。答：（1）灯泡L1、L2两端电压均为3V；（2）通过L1、L2电流分别为0.9A和0.48A；（3）若L1的灯丝烧断，电流A1、A2的示数均为0.48A。 题号12345678910答案CDDCABCCBD题号11121314 答案DAAD
