初中物理人教版（2024）九年级全册第4节 焦耳定律优秀复习练习题
展开
这是一份初中物理人教版（2024）九年级全册第4节 焦耳定律优秀复习练习题，共17页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。
一、单选题

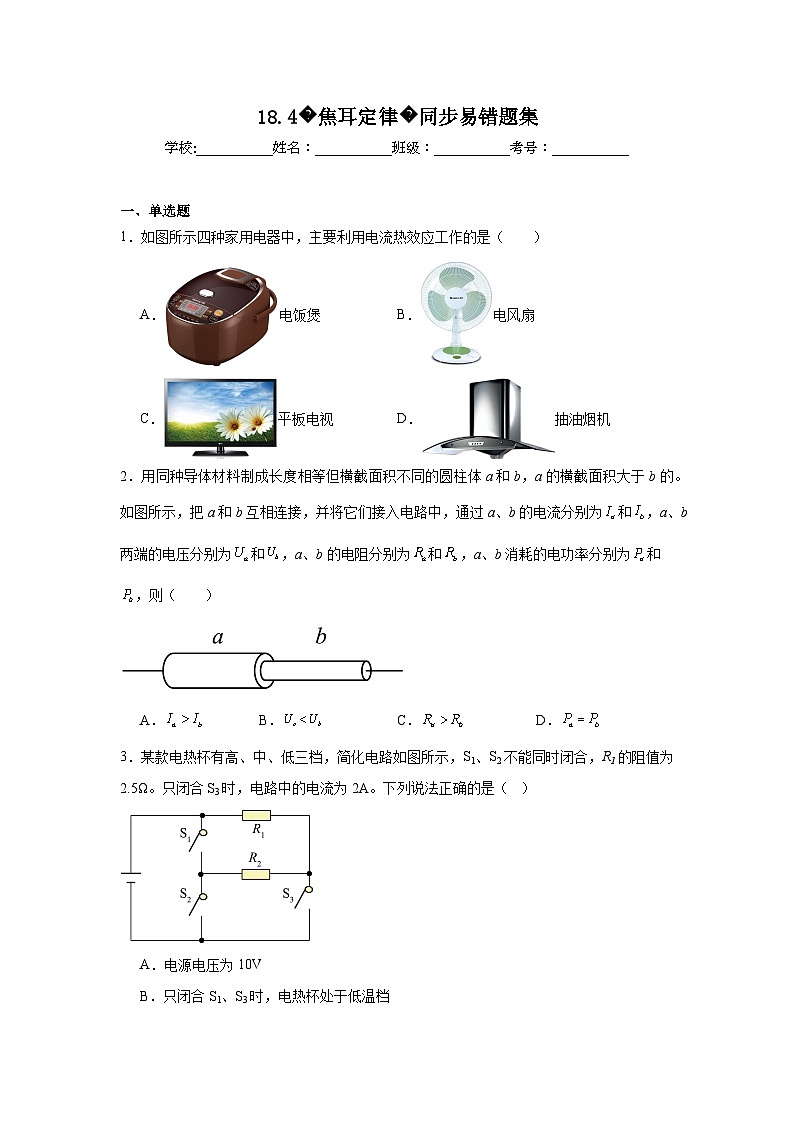

1．如图所示四种家用电器中，主要利用电流热效应工作的是（ ）
A．电饭煲B．电风扇
C．平板电视D．抽油烟机
2．用同种导体材料制成长度相等但横截面积不同的圆柱体a和b，a的横截面积大于b的。如图所示，把a和b互相连接，并将它们接入电路中，通过a、b的电流分别为和，a、b两端的电压分别为和，a、b的电阻分别为和，a、b消耗的电功率分别为和，则（ ）
A．B．C．D．
3．某款电热杯有高、中、低三档，简化电路如图所示，S1、S2不能同时闭合，R1的阻值为2.5Ω。只闭合S3时，电路中的电流为2A。下列说法正确的是（ ）
A．电源电压为10V
B．只闭合S1、S3时，电热杯处于低温档

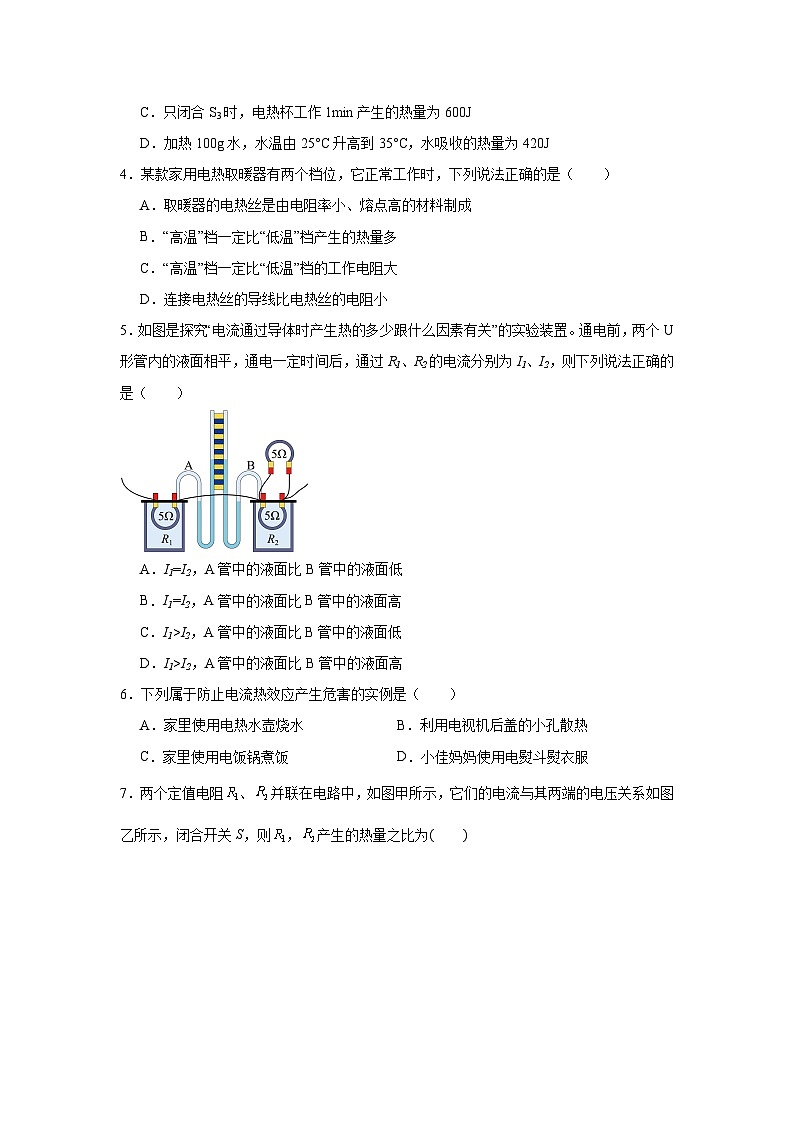

C．只闭合S3时，电热杯工作1min产生的热量为600J
D．加热100g水，水温由25°C升高到35°C，水吸收的热量为420J
4．某款家用电热取暖器有两个档位，它正常工作时，下列说法正确的是（ ）
A．取暖器的电热丝是由电阻率小、熔点高的材料制成
B．“高温”档一定比“低温”档产生的热量多
C．“高温”档一定比“低温”档的工作电阻大
D．连接电热丝的导线比电热丝的电阻小
5．如图是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置。通电前，两个U形管内的液面相平，通电一定时间后，通过R1、R2的电流分别为I1、I2，则下列说法正确的是（ ）
A．I1=I2，A管中的液面比B管中的液面低
B．I1=I2，A管中的液面比B管中的液面高
C．I1>I2，A管中的液面比B管中的液面低
D．I1>I2，A管中的液面比B管中的液面高
6．下列属于防止电流热效应产生危害的实例是（ ）
A．家里使用电热水壶烧水B．利用电视机后盖的小孔散热
C．家里使用电饭锅煮饭D．小佳妈妈使用电熨斗熨衣服

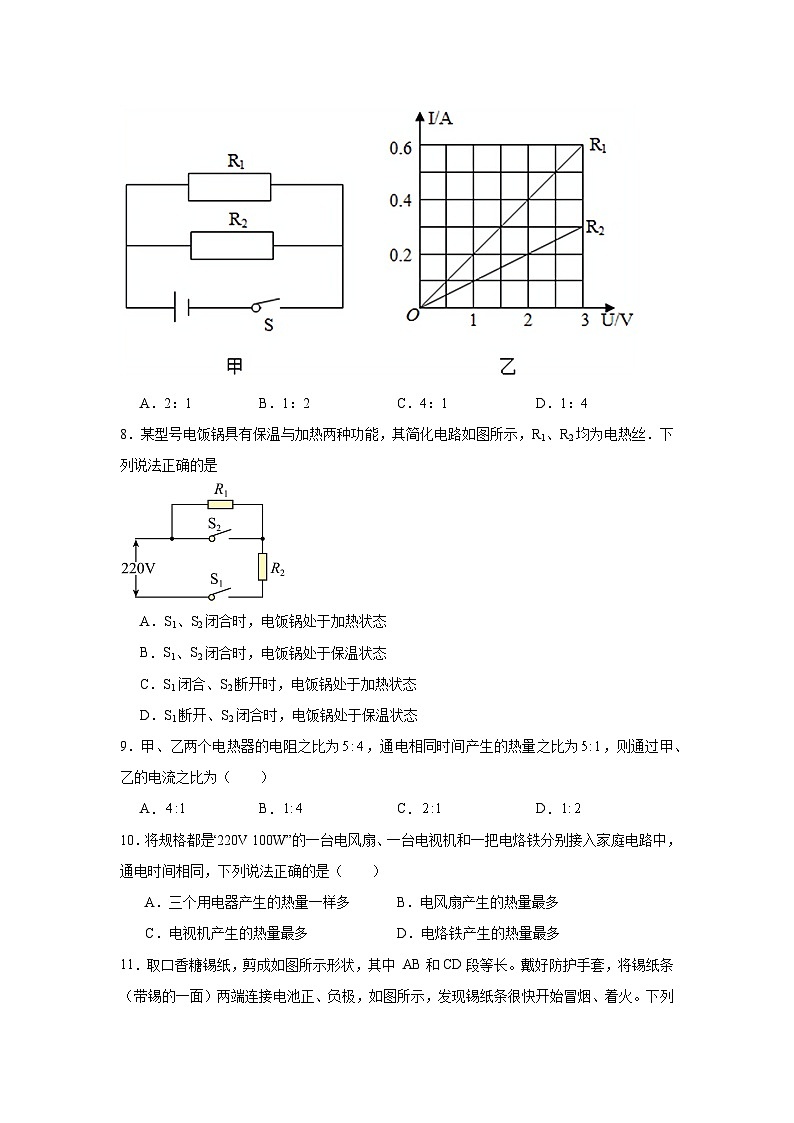

7．两个定值电阻、并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则，产生的热量之比为( )
A．2：1B．1：2C．4：1D．1：4
8．某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝．下列说法正确的是
A．S1、S2闭合时，电饭锅处于加热状态
B．S1、S2闭合时，电饭锅处于保温状态
C．S1闭合、S2断开时，电饭锅处于加热状态
D．S1断开、S2闭合时，电饭锅处于保温状态
9．甲、乙两个电热器的电阻之比为，通电相同时间产生的热量之比为，则通过甲、乙的电流之比为（ ）
A．B．C．D．
10．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（ ）
A．三个用电器产生的热量一样多B．电风扇产生的热量最多
C．电视机产生的热量最多D．电烙铁产生的热量最多
11．取口香糖锡纸，剪成如图所示形状，其中 AB和CD段等长。戴好防护手套，将锡纸条（带锡的一面）两端连接电池正、负极，如图所示，发现锡纸条很快开始冒烟、着火。下列分析正确的是（ ）
A．通过 AB和CD段的电流不相等B．正常情况下， AB段会先着火
C．AB和 CD段的电压相等D．AB和 CD段的电阻相等
12．用a、b、c三个相同的气球分别将三个相同的空烧瓶口密封；烧瓶中，用几个相同阻值的电阻以不同的连接方式接入电路中（如图所示）。通电一段时间后，体积变化最大的气球是（ ）
A．a气球B．b气球C．c气球D．一样大
二、填空题
13．有三个用电器，一个是“220V 60W”的电风扇，一个是“220V 40W”的电热毯，另一个是“220V 45W”的LED节能灯，都正常工作相同的时间，产生热量最多的用电器是 ，若该用电器工作时的实际电压只有额定电压的80%，则它在100s内产生的热量为 J（不考虑温度对其电阻的影响）。
14．熔断器是根据电流超过规定值一定时间后，以本身产生的热量使其熔断的原理制成的。测得某熔断器在不同电流下的熔断时间如下表。若通过的电流为2.0A，熔断器的电阻为1Ω，则通电时间为 s时熔断器熔断，此过程中熔断器产生的热量是 J。
15．如图所示，电源电压3V，，先闭合开关，再闭合开关，电流表示数将 （选填“变大”或“变小”）；当闭合，断开时，通电10s，电流通过产生的热量是 J。
16．如图所示，是超市常用的塑料袋封口夹电路原理图，电源电压为，电热丝R阻值为。闭合开关S，电热丝温度升高，利用电流的 效应实现高温封口，内产生的热量为 J，若使用时总把塑料袋烫坏，可以 （选填“增大”或“减小”）电热丝的阻值。
17．学习电学知识后，小芳把裸铜线分别在两个削尖的铅笔芯上绕几圈，使笔尖刚好接触，如图所示，接上9V的电源，接触点出现了明亮的电火花，是因为铅笔尖接触处的 ；若让电火花更亮些，方法是 ，原理是 。
18．小强同学利用家庭实验室中的器材，设计了一个可调节功率的简易“电饭锅”，如图所示，电源电压为6V，电阻丝，，a、b是两个触点。闭合开关S，当开关接通触点 时，“电饭锅”的功率更大。将接入电路工作3min产生的热量是 J。
三、实验题
19．小京用如图所示的电路探究电流通过导体产生的热量与导体的电阻是否有关，其中两个烧瓶完全相同，瓶内装有质量和初温相同的煤油、相同的温度计A和B、阻值不等的电阻丝R1和R2。
（1）该实验采用串联电路可以控制 相同和 相同；
（2）闭合开关一段时间，两支温度计示数的变化量不相等，实验结论是： 。
20．实验小组在老师的指导下探究“电流通过导体产生的热量与电流的关系”。同学们在烧瓶内安装一根电阻丝，装入适量的煤油，插入一支温度计，设计了如图甲所示的电路。
（1）用笔画线代替导线，将图甲的电路连接完整。要求滑动变阻器的滑片向右移动时，电流表示数变大，且导线不交叉 ；
（2）闭合开关后，发现电流表指针未偏转，经检查仅电阻丝R有故障，则电阻丝R （选填“短路”或“开路”）。排除故障后进行实验，实验中通过观察 来比较相同时间内不同电流产生热量的多少；
（3）调节滑动变阻器改变电流的大小，经过多次实验发现：电阻丝阻值和通电时间一定时，电流I越大，通电导体产生的热量Q越多。小明猜想：当电阻和通电时间一定时，Q可能与I成正比。随后在老师帮助下，实验小组测出了多组Q与I的数据。请提出一种判断小明猜想是否正确的方法： ；
（4）同学们进一步学习了解到：物理学家焦耳1840年就确定了当电阻和通电时间一定时，电流产生的热量跟电流的二次方成正比的关系。生活中利用电热工作的家用电器有 （请举一例）；
（5）若要探究电流通过导体产生的热量与电阻的关系，可选择图乙中 （选填“A”或“B”）烧瓶中的电阻与图甲烧瓶中的电阻 联（选填“串”或“并”）进行实验。
（6）本实验应用的研究方法有转换法和 法。
四、计算题
21．如图甲为一款养生壶，其加热原理如图乙所示。养生壶的额定电压为220V，R1、R2均是发热电阻，其中R2=506。养生壶正常工作时，开关置于“1”为加热挡，电路中电流为5A；开关置于“2”为保温挡。求：
（1）当开关置于“1”时，R1的阻值及R1消耗的电功率；
（2）当开关置于“2”时，养生壶1min消耗的电能；
（3）将壶内500g的水从20℃加热到100℃，水吸收的热量。[]
22．如图所示，灯泡L标有“6V 3W”的字样，定值电阻R=10Ω，滑动变阻器R1的最大阻值为20Ω，闭合开关S。将开关S1拨至2，滑片P移至a端，灯泡正常发光。
（1）求灯泡正常发光时的电流；
（2）滑片P移至b端，开关S1拨至1，求定值电阻R工作10min产生的热量；
（3）接着将开关S拨回2，电流表示数为0.24A，求此时灯泡的功率。
电流I/A
1.2
2.0
2.5
3.0
4.0
熔断时间t/s
不会熔断
40
8
4.5
2.5
参考答案：
1．A
【详解】A．电饭煲工作时，电能转化为内能，是利用电流的热效应工作的，故A符合题意；
B．电风扇工作时，电能主要转化为机械能，不是利用电流热效应工作的，故B不符合题意；
C．平板电视工作时，电能主要转化为光能与声能，不是利用电流热效应工作的，故C不符合题意；
D．抽油烟机工作时，电能主要转化为机械能，不是利用电流热效应工作的，故D不符合题意。
故选A。
2．B
【详解】A．由图可知，a和b串联，所以电流相等，即
故A不符合题意；
BC．因为a和b长度相等，材料相同，而a的横截面积大于b的，所以a的电阻小于b的，即
根据可知，电压关系为
故B符合题意，C不符合题意；
D．根据可知，电功率关系为
故D不符合题意。
故选B。
3．C
【详解】A．如图所示，只闭合S3时，电路中只有R1，已知此时电路中的电流为2A，R1的阻值为2.5Ω，则电源电压为
U=I1R1=2A×2.5Ω=5V
故A错误；
B．根据公式可知，电源电压不变，电路中的总电阻越大，功率越小，当只闭合开关S2时，定值电阻R1和R2串联，电路中的总电阻最大，功率最小，为低温档；当只闭合S1和S3时，定值电阻R1和R2并联，电路中的总电阻最小，功率最大，为高温档；当只闭合S2时，电路中只有R1，小于两电阻的串联，大于两电阻的并联，大于最小功率，小于最大功率，为中温档，故B错误；
C．只闭合S3时，电路中只有R1，已知此时电路中的电流为2A，R1的阻值为2.5Ω，则电热杯工作1min产生的热量为
Q=I12R1t=(2A)2×2.5Ω×60s=600J
故C正确；
D．加热100g水，水温由25°C升高到35°C，水吸收的热量为
Q吸=cmΔt=4.2×103J/(kg·℃)×0.1kg×(35℃-25℃)=4.2×103J
故D错误。
故选C。
4．D
【详解】A．取暖器中的电热丝的作用是发热，材料应电阻率大、熔点高，熔点高的目的是防止电热丝发热后熔化，故A错误；
B．高温挡的功率大，相同时间，高温挡产生的热量一定比低温挡产生的热量多，故B错误；
C．高温挡的功率大，家庭电路的电压为220V，电压一定，根据可知，高温挡的电阻小，故C错误；
D．接通电路后，连接电热丝的导线与电热丝是串联的，所以通过的电流相等，导线上产生的热量小，根据Q=I2Rt可知，导线的电阻小，故D正确。
故选D。
5．D
【详解】由图可知，右侧两电阻丝并联后与左侧电阻丝串联，并联电路中干路电流等于各支路电流之和，所以
I1>I2
由Q=I2Rt可知，通电时间相同，容器内电阻的阻值相同，所以左侧电阻产生的热量较多；密闭空气吸收热量后，体积可以膨胀。压强变大，左侧容器内气体的压强与大气压的差值较大，A玻璃管液面较高。
故选D。
6．B
【详解】A．使用电热水壶烧水，将电能转化为内能，属于利用电流的热效应，故A不符合题意；
B．电视机的后盖有很多孔，是为了防止电热产生危害，故B符合题意；
C．家里使用电饭锅煮饭，消耗电能转化为内能，属于利用电流的热效应，故C不符合题意；
D．小佳妈妈使用电熨斗熨衣服，将电能转化为内能，属于利用电流的热效应，故D不符合题意。
故选B。
7．A
【详解】由并联电路的特点知道，R1、R2的电压是相同的，由图乙知道，在电压相同时，通过R1、R2 的电流之比是2：1；由I=U/R知道，R1、R2 的电阻之比为1：2；由图甲知道，闭合开关S，则通电时间相同，由知道，产生的热量与电阻成反比，故R1、R2产生的热量之比是2：1，故选A．
8．A
【详解】当S1、S2闭合时，电阻R1被短路，电路中只有R2，电路中电阻最小，根据，此时，电功率最大，处于加热状态；故A正确，B错误；当S1闭合、S2断开时，R1，R2串联，电路中电阻较大，电功率较小，处于保温状态，故C错误；S1断开、S2闭合时，整个电路断开，电饭锅不工作，故D错误；故应选A．
考点：电功率
9．C
【详解】甲、乙两个电热器通电相同时间产生的热量之比为，根据Q=I2Rt有
已知甲、乙两个电热器的电阻之比为，则
即通过甲、乙的电流之比为
故ABD错误，C正确。
故选C。
10．D
【分析】分别接入220V的电路中，三个用电器都正常工作，实际功率相同（等于额定功率）、通电时间相同，根据W=Pt可知消耗的电能相同，通过分析三种用电器使用时的能量转化情况，找出产生热量最多的用电器。
【详解】∵U=220V，
∴三种用电器的实际功率：
P=P额=100W；
又∵W=Pt
∴三种用电器消耗的电能相同；
∵电视机将一部分电能转化为光能，电风扇中的电动机将电能大部分转化机械能，电烙铁将电能全部转化为内能。
∴产生热量最多的是电烙铁。
故选D。
11．B
【详解】根据电阻的影响因素可知，导体的材料、长度相同时，导体的横截面积越小，电阻越大，所以AB段导体的电阻大。
A．因为AB和CD段串联，根据串联电流规律可知，电流相等，故A错误；
B．根据可知，其他条件相同时，电阻越大，产生的电热越多，越容易着火AB段电阻大，所以越容易着火，故B正确；
C．根据可知，电阻越大，电压越大，AB段的电压大，故C错误；
D．根据分析可知，两段导体AB段的电阻大，故D错误。
故选B。
12．C
【详解】由图知道，三个烧瓶的电阻（相同的电阻R）以不同方式接入电路中时是串联的，所以通过电流相等，通电时间也相等，由Q=I2Rt知道，c烧瓶里电阻放出热量最多，瓶中气体温度最高，气球的体积变化最大，故C符合题意，ABD不符合题意。
故选C。
13． 电热毯 2560
【详解】[1]三个用电器额定电压相等，额定功率差不多，根据W=Pt可知相同时间消耗的电能差不多，电风扇主要将电能转化为机械能和内能，节能灯工作时将电能大部分转化为光能，而电热毯属于纯电阻用电器，主要将电能转化为内能，电热毯产生的热量最多。
[2]电热毯的电阻
若该用电器工作时的实际电压只有额定电压的80%，实际电压
U实=80%U=80%×220V=176V
它在100s内产生的热量为
14． 40 160
【详解】[1]由表格数据可知，电流为2.0A时，通电时间40s时熔断器熔断。
[2]熔断器产生的热量为
即40s时间内，熔断器产生的热量是160J。
15． 变大 4.5
【详解】[1] 先闭合开关，再闭合开关，电路中电阻由和串联变为只有接入电路，电路中电阻变小，由可得，电流表示数变大。
[2]当闭合，断开时，由和串联，通过的电流
通电10s，电流通过产生的热量
16． 热 75
增大
【详解】[1]塑料袋封口夹是当电热丝有电流通过时，电热丝能发出热量，所以利用电流的热效应实现高温封口的。
[2]电源电压为 5V ，电热丝R阻值为 1Ω ，则3s 内产生的热量
[3]使用时总把塑料袋烫坏，即产生热量过多，则需要减小电热丝的功率，由可知，电压一定时，增大电阻，可以减小电热丝的功率。
17． 见解析 增大电压 见解析
【详解】[1]铅笔芯的主要成分是石墨，属于导体，铅笔尖接触处电阻较大，由焦耳定律可知，在电阻和通电时间相同时，铅笔尖接触处产生的热量较多，温度较高，发出明亮的电火花。
[2][3]若让电火花更亮些，可以增大电压，从而增大了电流，由焦耳定律可知，在电阻和时间一定时，产生更多的热量，电火花更亮。
18． a 432
【详解】[1]闭合开关S，当开关接通触点a时，连入电路中，当开关接通触点b时，R2连入电路中，已知R1的阻值较小，根据可知，当开关接通触点a时，“电饭锅”的功率更大。
[2]将接入电路工作3min产生的热量是
19． 电流 通电时间 电流通过导体产生的热量与导体的电阻有关
【详解】（1）[1][2]该实验采用串联电路，两电阻丝的电流与通电时间相同。
（2）[3]闭合开关一段时间，两支温度计示数的变化量不相等，说明当电流与通电时间相同时，不同电阻的电阻丝产生的热量不同，可得电流通过导体产生的热量与导体的电阻有关。
20． 开路 温度计示数的变化 见解析 电热水壶 B 串 控制变量
【详解】（1）[1]滑动变阻器的滑片向右移动时，电流表示数变大，则滑动变阻器接入电路的阻值变小，则滑动变阻器应接右下的接线柱，如图所示：
（2）[2]闭合开关后，发现电流表指针未偏转，说明电路没有电流通过，经检查仅电阻丝R有故障，故电阻丝R断路，即开路。
[3]实验中通过移动滑片，使烧瓶中电阻丝通过的电流不同，产生的热量不同，则烧瓶中的煤油吸收的热量不同，则温度计示数的变化不同，故通过观察温度计示数的变化来比较相同时间内不同电流产生热量的多少。
（3）[4]想验证猜想：“当电阻和通电时间一定时，Q可能与I成正比。”是否正确，根据测出的多组Q与I的数据画出对应的Q～I图像，再根据图像判断猜想是否正确，若图像是一条过原点的直线，则猜想正确；若不是一条过原点的直线，则猜想不正确。
（4）[5]生活中利用电热工作的家用电器有电热水壶。
（5）[6][7]要探究电流通过导体产生的热量与电阻的关系，则电阻应不同，而通过导体的电流要相同，故应将两电阻串联，由图甲可知，烧瓶中的电阻是20Ω，所以应选择电阻为30Ω的B烧瓶串联进行实验。
（6）[8]电流通过导体产生的热量受电流的大小、电阻、通电时间的影响，则应该应用控制变量法进行探究。
21．（1）44Ω，1100W；（2）；（3）
【详解】解：（1）当开关置于“1”时，电路为R1的简单电路，由欧姆定律可知，R1的阻值
由P=UI=12R得，R1消耗的电功率
（2）当开关置于“2”时，电阻R1和R2串联，电路的总电阻
养生壶1min消耗的电能
（3）养生壶加热时，水吸收的热量
答：（1）当开关置于“1”时，R1的阻值为44Ω，R1消耗的电功率为1100W；
（2）当开关置于“2”时，养生壶1min消耗的电能为；
（3）水吸收的热量为。
22．（1）0.5A；（2）240J；（3）0.288W
【详解】解：（1）由P=UI可得，灯泡正常发光时的电流为
（2）闭合开关S，将开关S拨至2，滑片P移至a端时，定值电阻R被短路，滑动变阻器接入电路中的电阻为零，电路中只有灯泡L工作，由灯泡正常发光，可知电源电压为
U=U额=6V
滑片P移至b端，开关S拨至1，滑动变阻器接入电路的阻值为最大阻值，灯泡L被短路，电阻R与滑动变阻器R1串联，根据Q=I2Rt可得，定值电阻R工作10min产生的热量
（3）接着将开关S拨回2，灯泡L与滑动变阻器R1串联，电流表测量电路中的电流，由U=IR可得，滑动变阻器两端的电压为
U1=I实R1=0.24A×20Ω=4.8V
由串联电路的电压特点可知，灯泡L两端的实际电压为
U实=U-U1=6V-4.8V=1.2V
此时灯泡的功率为
P实=U实I实= 1.2V×0.24A=0.288W
答：（1）灯泡正常发光时的电流为0.5A；
（2）滑片P移至b端，开关S1拨至1，定值电阻R工作10min产生的热量为240J；
（3）接着将开关S拨回2，电流表示数为0.24A，此时灯泡的功率为0.288 W。
题号
1
2
3
4
5
6
7
8
9
10
答案
A
B
C
D
D
B
A
A
C
D
题号
11
12
答案
B
C
