初中物理 九年级全一册学优生重难点易错题精练（人教版）第19章 生活用电单元测试卷含解析答案
展开
这是一份初中物理 九年级全一册学优生重难点易错题精练（人教版）第19章 生活用电单元测试卷含解析答案，共16页。

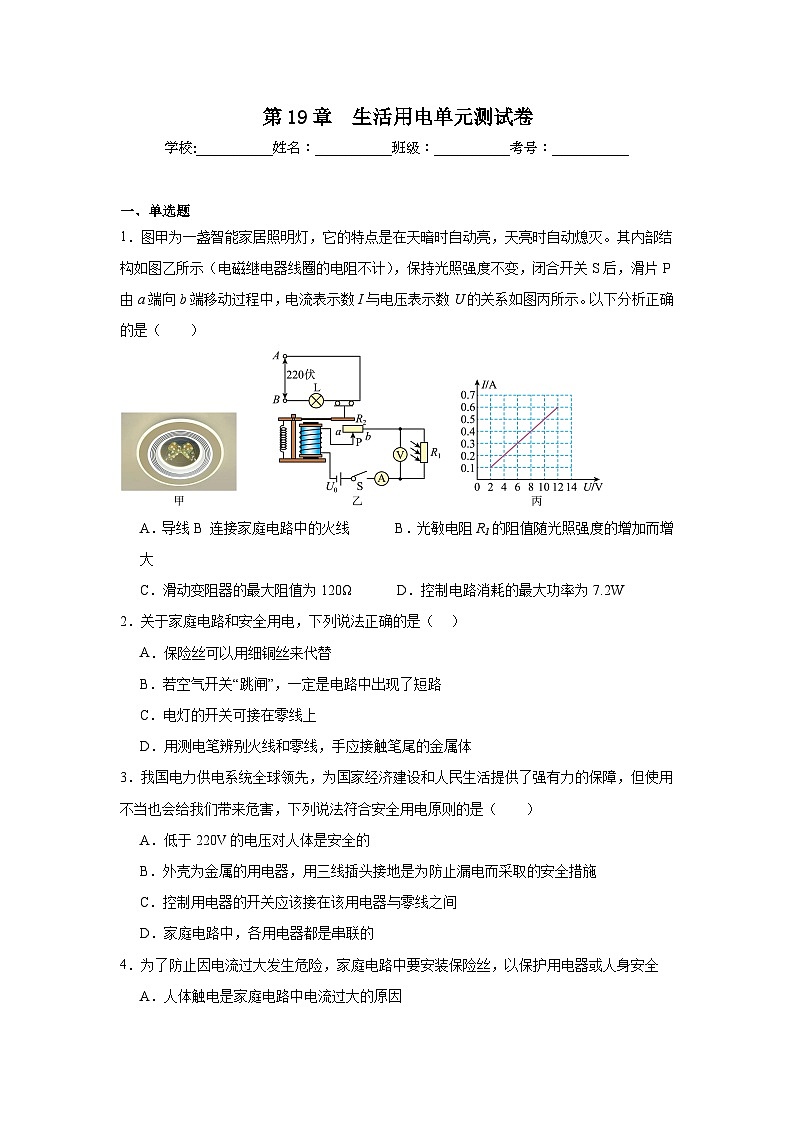

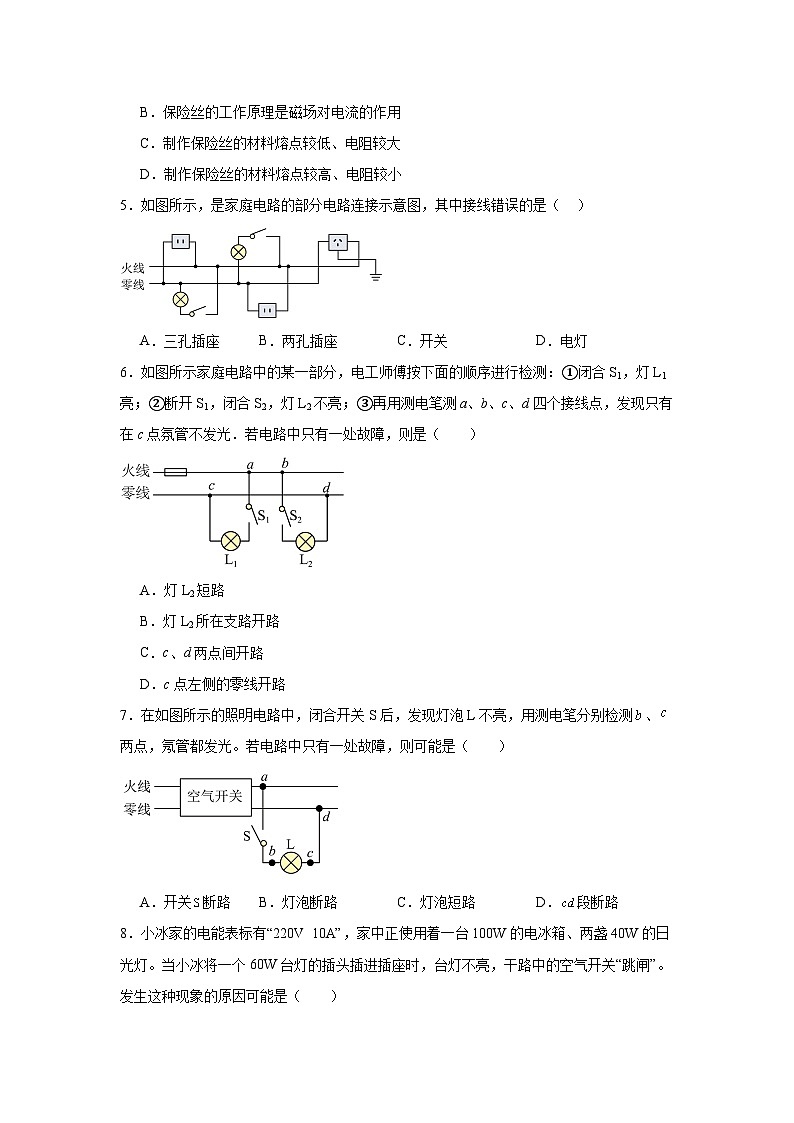

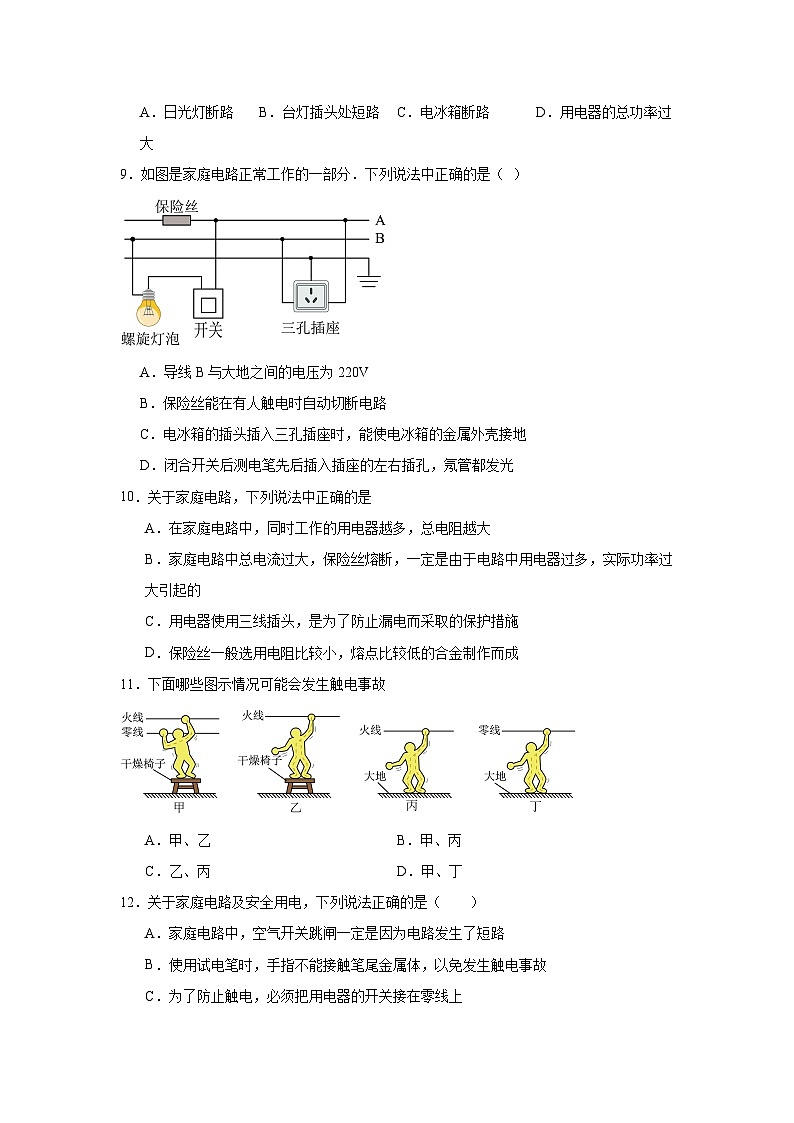

第19章 生活用电单元测试卷学校:___________姓名：___________班级：___________考号：___________一、单选题1．图甲为一盏智能家居照明灯，它的特点是在天暗时自动亮，天亮时自动熄灭。其内部结构如图乙所示（电磁继电器线圈的电阻不计），保持光照强度不变，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图丙所示。以下分析正确的是（ ）A．导线B 连接家庭电路中的火线 B．光敏电阻R1的阻值随光照强度的增加而增大C．滑动变阻器的最大阻值为120Ω D．控制电路消耗的最大功率为7.2W2．关于家庭电路和安全用电，下列说法正确的是（ ）A．保险丝可以用细铜丝来代替B．若空气开关“跳闸”，一定是电路中出现了短路C．电灯的开关可接在零线上D．用测电笔辨别火线和零线，手应接触笔尾的金属体3．我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障，但使用不当也会给我们带来危害，下列说法符合安全用电原则的是（ ）A．低于220V的电压对人体是安全的B．外壳为金属的用电器，用三线插头接地是为防止漏电而采取的安全措施C．控制用电器的开关应该接在该用电器与零线之间D．家庭电路中，各用电器都是串联的4．为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全A．人体触电是家庭电路中电流过大的原因B．保险丝的工作原理是磁场对电流的作用C．制作保险丝的材料熔点较低、电阻较大D．制作保险丝的材料熔点较高、电阻较小5．如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是（ ）A．三孔插座 B．两孔插座 C．开关 D．电灯6．如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光．若电路中只有一处故障，则是（ ）A．灯L2短路B．灯L2所在支路开路C．c、d两点间开路D．c点左侧的零线开路7．在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测、两点，氖管都发光。若电路中只有一处故障，则可能是（ ）A．开关断路 B．灯泡断路 C．灯泡短路 D．段断路8．小冰家的电能表标有“220V 10A”，家中正使用着一台100W的电冰箱、两盏40W的日光灯。当小冰将一个60W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳闸”。发生这种现象的原因可能是（ ）A．日光灯断路 B．台灯插头处短路 C．电冰箱断路 D．用电器的总功率过大9．如图是家庭电路正常工作的一部分．下列说法中正确的是（ ）A．导线B与大地之间的电压为220VB．保险丝能在有人触电时自动切断电路C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地D．闭合开关后测电笔先后插入插座的左右插孔，氖管都发光10．关于家庭电路，下列说法中正确的是A．在家庭电路中，同时工作的用电器越多，总电阻越大B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多，实际功率过大引起的C．用电器使用三线插头，是为了防止漏电而采取的保护措施D．保险丝一般选用电阻比较小，熔点比较低的合金制作而成11．下面哪些图示情况可能会发生触电事故A．甲、乙 B．甲、丙C．乙、丙 D．甲、丁12．关于家庭电路及安全用电，下列说法正确的是（ ）A．家庭电路中，空气开关跳闸一定是因为电路发生了短路B．使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故C．为了防止触电，必须把用电器的开关接在零线上D．为了防止因漏电而造成触电事故，微波炉的金属外壳应该与大地相连13．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（ ） A．灯泡L1所在支路正常B．灯泡L2所在支路断路C．灯泡L3所在支路短路D．装好保险丝，合上所有开关后，灯泡都能正常发光14．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则( )A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路二、填空题15．电冰箱使用时外壳一定要 ，以保证安全，夏天，为了节能，可将冰箱的设置温度适当调 （高/低），有一台冰箱铭牌上标有“220V 150W”字样，测得其一天消耗的电能为1.2kW•h．假设冰箱在压缩机停止工作时不消耗电能，估算该冰箱压缩机在一天内工作的总时间为 h．16．如图所示，闭合开关，电灯不亮，用试电笔（也称测电笔）接触D点时氖管发光，接触E点时不发光，说明D、E间 。若试电笔接触A至F各点都发光，说明 。17．“安全用电，从我做起”。如图是已接入家庭电路中的一个插线板。（1）插线板上标记A的插孔，应与家庭电路的 线相连；（2）多个用电器同时插在插线板上工作，它们的连接方式是 联；（3）将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是 。18．如图所示，同一个插排上同时使用多个用电器，用电器的总功率过大，会造成家庭电路中的 过大，此时 （填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用。19．甲、乙两地相距40km，在甲乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω，现输电线某处发生短路，为确定短路位置，检修人员在甲地用电压表、电流表和电源接成如图所示的电路进行测量。当电压表的示数为3.0V时，电流表的示数为0.5A，则短路位置离甲地的距离为 m。20．家庭电路中,电冰箱、电饭煲、日光灯等家用电器的连接方式是 联,其中电饭煲是利用电流的 工作的.如图所示的A点是灯头接导线的螺丝(灯丝完好),当电路中的开关S断开时,站在地面上的人用手接触电路中的A点 (选填“会”或“不会”)触电. 21．家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生 ， 这时电路中的 （选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器 过大，也会导致电路中电流过大。22．在家庭电路中电灯、插座、电视机的连接方式是 （选填“串联”或“并联”）。用电器越多电路中的总电流 （选填“越大”或“越小”），为了避免导线过热而烧坏，在电路中要 （选填“串联”或“并联”）熔丝，实际线路中发生接触不良也是很危险的，应尽量避免，下图是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向），其中不容易造成接触不良的是 （选填“甲”或“乙”）。三、作图题23．投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮．24．如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将器件分别正确连入电路中四、简答题25．李刚同学家里添置了一台电热水器，他建议家人不要将电热水器和其它大功率用电器同时使用，否则会存在安全隐患。请你根据所学的物理知识，解释同时使用大功率用电器存在什么安全隐患。26．小洋上八年级了，觉得物理这门新学科很有趣。有一天，他在课外活动时观察九年级物理兴趣小组用干电池做电学实验。发现在实验过程中，九年级同学用手直接将导线端口裸露的铜芯拧到接线柱上。他联想到自己家正在装修新房子，电工师傅在铺设家里的电路时所有的接头处都是用绝缘胶布包好的，并且他当时好奇地问电工师傅为什么要这么做，电工师傅说是为了安全。难道九年级同学就可以不考虑安全问题吗？请你用所学的物理知识给小洋简要地解释这中间的奥秘（字数不得超过100字）。 参考答案：1．D【详解】A．根据安全用电的原则可知，当灯泡不工作时其两端应无电压，所以导线B应连接家庭电路中的零线，导线A应连接家庭电路中的火线，故A错误；B．天亮时（光照强度增加）照明灯自动熄灭，说明此时照明电路断开即衔铁被吸下，则此时电磁铁的磁性增强，根据电磁铁的磁性强弱与电流大小的关系可知控制电路中的电流变大，根据可知控制电路中的电阻变小，即此时光敏电阻的阻值变小，所以光敏电阻R的阻值应随光照强度的增加而减小，故B错误；C．当滑片位于a端时，滑动变阻器的最大阻值与光电阻串联，电压表测光敏电阻两端的电压，电流表测电路中的电流，因串联电路总电阻等于各部分电阻之和，则根据欧姆定律可知此时通过电路的电流最小，由图像可知此时通过电路的电流为0.1A，电压表示数为2V，则此时电路中的总电阻光敏电阻的阻值滑动变阻器最大阻值故C错误；D．当滑片位于b端时，控制电路为光敏电阻的简单电路，电压表测电源电压，电流表测电路中的电流，根据欧姆定律可知此时通过电路的电流最大，由图丙可知电源电压为12V，通过电路的最大电流为0.6A，则控制电路消耗的最大功率为故D正确。故选D。2．D【详解】A．保险丝熔断后千万不能用细铜丝代替，因为铜的熔点很高，在电路中电流过大时，细铜丝不能自动熔断，不能起到保险的作用，故A错误；B．空气开关跳闸的原因有短路或电路总功率过大，故B错误；C．在家庭电路中，为了安全，应该将开关接在火线和用电器之间，故C错误；D．用测电笔辨别火线和零线时，手要接触笔尾金属体，否则氖管不会发光，故D正确。故选D。3．B【详解】A．对人体安全电压是不超过36V，故A不符合题意；B．家庭电路中，有金属外壳的用电器都必须采用三脚插头，当该用电器的三脚插头插入三孔插座时，金属外壳接地，能防止用电器的金属外壳漏电时发生触电事故，故B符合题意；C．家庭电路中，为保证用电安全，控制用电器的开关应该接在火线和用电器之间，故C不符合题意；D．家庭电路中，各用电器工作时互不影响，所以各用电器都是并联的，故D不符合题意。故选B。4．C【分析】保险丝是利用电阻率大、熔点低的材料制成的，当电流过大时，产生较多的热量，从而熔断，对电路起到保护作用，据此分析作答．【详解】A、家庭电路中电流过大的原因有短路和用电器总功率过大，人体触电不是造成家庭电路中电流过大的原因，故A错误；B、保险丝的工作原理是电流的热效应，不是磁场对电流的作用，故B错误；CD、制作保险丝的材料熔点较低、电阻较大，这样才能在电流过大时及时熔断，故C正确、D错误．故选C．5．A【详解】A．三孔插座左孔接零线，右孔接火线，上孔接地线。图中左右孔火线和零线接反了，接线错误。故A符合题意；B．两孔插座，左孔接零线，右孔接火线，接线正确。故B不符合题意；C．火线首先进开关，再入灯泡，与灯串联，接线正确。故C不符合题意；D．电灯与控制开关串联，并接到开关与零线之间，接线正确。故D不符合题意。故选A。【点睛】6．C【详解】A．断开S1，闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路， 若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光，a、b两个接线点上，试电笔的氖管都不会发光，故A错误；B．若灯L2所在支路开路，d点氖管不发光，故B错误； C．若c、d两点间开路，灯泡L2与零线不能构成闭合电路，电路中没有电流，灯泡不会发光，但d点会通过灯泡L2与火线间接相连，试电笔的氖管会发光，故C正确．D．闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路，故D错误；7．D【详解】A．若开关S断路，则电流无法从火线流到、两点，用测电笔分别检测、两点，氖管不会发光，故A不符合题意；B．若灯泡断路，则电流无法从火线流到点，用测电笔分别检测点，氖管不会发光，故B不符合题意；C．若灯泡短路，电流直接从火线流到零线，空气开关会自动切断电路，用测电笔分别检测、两点，氖管不会发光，故C不符合题意；D．若段断路，电流从火线流到、两点时，无法流回零线，只能通过测电笔、人体流进大地，所以测电笔有电流流过，氖管会发光，故D符合题意。故选D。8．B【详解】由电能表上的参数可得，电路中允许的最大功率为而家中使用的用电器的总功率为这些用电器的总功率远小于电能表的最大功率。空气开关跳闸的原因有两个：总功率过大和发生短路。因为总功率没有过大，故空气开关跳闸不是因为功率过大，而是由于短路引起。故ACD不符合题意，B符合题意。故选B。9．C【详解】A．火线和零线之间的电压是220V，零线B和大地之间的电压是0，故A错误，B． 保险丝在电流过大时熔断，自动切断电路，有人触电时，如果电路中的电流不太大，不会自动切断电路，故B错误；C． 三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能，防止金属外壳的用电器漏电发生触电事故，故C正确；D． 插座的左孔接零线，右孔接火线，所以测电笔插入插座的左孔，氖管不发光，插入插座的右插孔氖管发光，故D错误．10．C【详解】A、在导体长度和材料一定时，横截面积越大，电阻越小；家庭电路中用电器都是并联的，同时工作的用电器越多，相当于增大了导体的横截面积，所以总电阻越小，故A说法错误．B、保险丝熔断是因为电路中电流过大，电流过大可能是短路或总功率过大造成的，故B说法错误．C、用电器使用三线插头，三孔插座上面的孔接地线，在用电器漏电时，人接触用电器，地线可以把人短路避免触电事故发生，故C说法正确．D、保险丝一般选择电阻大，熔点低的铅锑合金制成的，故D说法错误．11．B【分析】家庭电路中的触电事故，都是人直接或间接接触火线引起的；触电有两种：①当人体的不同部位分别接触火线和零线时，②站在地上，身体的某一部位与火线接触，据此分析．【详解】人体触电，原因是有电流流过，形成通路．人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，图甲、丙中有电流流过人体，会触电，图乙、丁中没有电流流过人体，不会触电．故ACD错误，B正确．12．D【详解】A．家庭电路中，空气开关跳闸可能是因为电路发生了短路，也可能是电路的总功率过大，故A错误；B．使用试电笔时，手指不能接触笔尖金属体，但要接触笔尾金属体，故B错误；C．家庭电路的开关，一定要接在火线上，这样断开开关时，用电器才不会带电，更安全，故C错误；D．有金属外壳的微波炉应使用三孔插座，让金属外壳接地可以防止金属外壳带电而发生触电事故，故D正确。13．A【详解】A．当只闭合S1时，L0和L1都偏暗，L1所在支路正常，故A正确；B．当只闭合S2时，L0正常发光，说明该支路存在短路，故B错误；C．当只闭合S3时，L0不发光，说明L3所在支路断路，故C错误；D．据上面的知识可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误。故选A。14．C【详解】电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在c、d之间开路，故C正确；故应选C．15． 接地 高 8【分析】金属外壳的家用电器的外壳一定要接地，这样可以避免触电事故的发生；夏天，为了节能，可将冰箱的设置温度适当调高些；电冰箱工作时的功率和额定功率相等，知道消耗的电能，根据求出电冰箱工作的时间．【详解】电冰箱的外壳是金属做的，家用电器的金属外壳一定要接地，可防止因漏电使外壳带电而造成触电事故，以保证安全；夏天，为了节能，可将冰箱的设置温度适当调高些，减小冰箱的工作时间；冰箱铭牌上标有“220V150W”字样，表示冰箱的额定电压为220V，额定功率为150W，电冰箱工作时的功率P=150W=0.15kW，一天消耗的电能W=1.2kW⋅h，由P=W/t可得，电冰箱的压缩机在一天内工作的总时间t=W/P=1.2kW⋅h/0.15kW=8h.16． 断路 进户线零线断路【详解】[1]接触D点时氖管发光，接触E点时不发光，说明火线有电，零线也正常，故是D、E之间断路。[2]在正常情况下，测电笔接触点F应该不亮，亮了，说明进户线零线断路了。17． 地 并 电路总电流过大【详解】（1）[1]三孔插座的上孔接地线，左孔接零线，右孔接火线。（2）[2]多个用电器同时插在插线板上工作，它们都能独立工作，互不影响，连接方式是并联。（3）[3]将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是电烤箱的功率过大，导致电路总电流过大。18． 电流/总电流 空气开关【详解】解[1]将多个用电器插在同一个插排上同时使用，电路中用电器的总功率过大，根据P＝UI可知，会造成家庭电路中的总电流过大。[2]家庭电路中的总电流过大时，空气开关会自动切断电路，起到保护家庭电路的作用。19．15000/1.5×104【详解】电压表的示数为3.0V时，电流表的示数为0.5A，由欧姆定律可得，所测部分导线的电阻为所测导线的总长度为所以短路位置离甲地的距离20． 并 热效应 会【详解】家庭电路中，电冰箱、电饭煲、日光灯等全部并联，各用电器都能在额定电压下工作，而且互相不影响；电饭锅工作时电能转化为内能，电饭锅是利用电流热效应工作的；断开开关，A处还和火线相连，接触A点，相当于接触火线，因此会发生触电事故．21． 短路 空气开关 功率【详解】[1] 导线绝缘皮容易破损或老化，裸露的导线相接触导致零线和火线直接接触而导致短路的现象。[2]电路发生短路时，当电路中的电流过大，空气开关自动断开，起到保护电路的作用。[3]由公式P=UI可知，电路中同时使用的用电器总功率过大时，也会导致电路中电流过大。22． 并联 越大 串联 甲【详解】家庭电路中的用电器间是并联的；用电器越多，总电阻越小，总电流就越大；熔丝要串联在电路中；甲的连接方法不容易造成接触不良，因为在螺丝向右旋转时，越转会越紧。23．【详解】解：由题知，先断开开关S1，灯泡熄灭，说明S1与灯泡串联控制灯泡，风扇继续转动，说明灯泡和风扇并联；只闭合开关S1，灯泡不亮．可知S1在灯所在支路上，S2在干路上同时控制灯泡和风扇，所以连接电路如下：点睛：先分析题意，得出灯、电风扇的连接方式，以及两个开关的位置，据此连接电路，注意开关要接在火线和用电器之间．24．【详解】三孔插座最中间的那个孔是接地线的，插座按照左零右火的方法接入电路中即可；开关的一端要先火线，然后再接灯泡的最后端的金属体，灯光的螺旋套要接地零线上，这样才能符合安全用电的原则．25．见解析【详解】当电热水器和其它大功率用电器同时使用，总功率增大，当电压一定时，由公式P=UI可知，用电器总电功率越大，总电流越大，又根据焦耳定律可知，干路电阻和通电时间一定时，总电流越大，干路产生的热量越多，温度极易升高，容易发生火灾，造成危险。26．因为家庭电路的电压为220V，会有触电的危险，而人的安全电压为不超过36V，故实验室里的电压不超过36V，故是安全的。【详解】人的安全电压为不超过36V，而家庭电路的电压为220V，会有触电的危险，故用绝缘胶布包好的接头，而故实验室里的电压一般为1.5V~6V，不超过36V，故可以直接将裸露的铜芯拧到接线柱上，这样是安全的，不会发生触电事故。 题号12345678910答案DDBCACDBCC题号11121314 答案BDAC
第19章 生活用电单元测试卷学校:___________姓名：___________班级：___________考号：___________一、单选题1．图甲为一盏智能家居照明灯，它的特点是在天暗时自动亮，天亮时自动熄灭。其内部结构如图乙所示（电磁继电器线圈的电阻不计），保持光照强度不变，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图丙所示。以下分析正确的是（ ）A．导线B 连接家庭电路中的火线 B．光敏电阻R1的阻值随光照强度的增加而增大C．滑动变阻器的最大阻值为120Ω D．控制电路消耗的最大功率为7.2W2．关于家庭电路和安全用电，下列说法正确的是（ ）A．保险丝可以用细铜丝来代替B．若空气开关“跳闸”，一定是电路中出现了短路C．电灯的开关可接在零线上D．用测电笔辨别火线和零线，手应接触笔尾的金属体3．我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障，但使用不当也会给我们带来危害，下列说法符合安全用电原则的是（ ）A．低于220V的电压对人体是安全的B．外壳为金属的用电器，用三线插头接地是为防止漏电而采取的安全措施C．控制用电器的开关应该接在该用电器与零线之间D．家庭电路中，各用电器都是串联的4．为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全A．人体触电是家庭电路中电流过大的原因B．保险丝的工作原理是磁场对电流的作用C．制作保险丝的材料熔点较低、电阻较大D．制作保险丝的材料熔点较高、电阻较小5．如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是（ ）A．三孔插座 B．两孔插座 C．开关 D．电灯6．如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光．若电路中只有一处故障，则是（ ）A．灯L2短路B．灯L2所在支路开路C．c、d两点间开路D．c点左侧的零线开路7．在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测、两点，氖管都发光。若电路中只有一处故障，则可能是（ ）A．开关断路 B．灯泡断路 C．灯泡短路 D．段断路8．小冰家的电能表标有“220V 10A”，家中正使用着一台100W的电冰箱、两盏40W的日光灯。当小冰将一个60W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳闸”。发生这种现象的原因可能是（ ）A．日光灯断路 B．台灯插头处短路 C．电冰箱断路 D．用电器的总功率过大9．如图是家庭电路正常工作的一部分．下列说法中正确的是（ ）A．导线B与大地之间的电压为220VB．保险丝能在有人触电时自动切断电路C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地D．闭合开关后测电笔先后插入插座的左右插孔，氖管都发光10．关于家庭电路，下列说法中正确的是A．在家庭电路中，同时工作的用电器越多，总电阻越大B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多，实际功率过大引起的C．用电器使用三线插头，是为了防止漏电而采取的保护措施D．保险丝一般选用电阻比较小，熔点比较低的合金制作而成11．下面哪些图示情况可能会发生触电事故A．甲、乙 B．甲、丙C．乙、丙 D．甲、丁12．关于家庭电路及安全用电，下列说法正确的是（ ）A．家庭电路中，空气开关跳闸一定是因为电路发生了短路B．使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故C．为了防止触电，必须把用电器的开关接在零线上D．为了防止因漏电而造成触电事故，微波炉的金属外壳应该与大地相连13．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（ ） A．灯泡L1所在支路正常B．灯泡L2所在支路断路C．灯泡L3所在支路短路D．装好保险丝，合上所有开关后，灯泡都能正常发光14．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则( )A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路二、填空题15．电冰箱使用时外壳一定要 ，以保证安全，夏天，为了节能，可将冰箱的设置温度适当调 （高/低），有一台冰箱铭牌上标有“220V 150W”字样，测得其一天消耗的电能为1.2kW•h．假设冰箱在压缩机停止工作时不消耗电能，估算该冰箱压缩机在一天内工作的总时间为 h．16．如图所示，闭合开关，电灯不亮，用试电笔（也称测电笔）接触D点时氖管发光，接触E点时不发光，说明D、E间 。若试电笔接触A至F各点都发光，说明 。17．“安全用电，从我做起”。如图是已接入家庭电路中的一个插线板。（1）插线板上标记A的插孔，应与家庭电路的 线相连；（2）多个用电器同时插在插线板上工作，它们的连接方式是 联；（3）将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是 。18．如图所示，同一个插排上同时使用多个用电器，用电器的总功率过大，会造成家庭电路中的 过大，此时 （填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用。19．甲、乙两地相距40km，在甲乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω，现输电线某处发生短路，为确定短路位置，检修人员在甲地用电压表、电流表和电源接成如图所示的电路进行测量。当电压表的示数为3.0V时，电流表的示数为0.5A，则短路位置离甲地的距离为 m。20．家庭电路中,电冰箱、电饭煲、日光灯等家用电器的连接方式是 联,其中电饭煲是利用电流的 工作的.如图所示的A点是灯头接导线的螺丝(灯丝完好),当电路中的开关S断开时,站在地面上的人用手接触电路中的A点 (选填“会”或“不会”)触电. 21．家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生 ， 这时电路中的 （选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器 过大，也会导致电路中电流过大。22．在家庭电路中电灯、插座、电视机的连接方式是 （选填“串联”或“并联”）。用电器越多电路中的总电流 （选填“越大”或“越小”），为了避免导线过热而烧坏，在电路中要 （选填“串联”或“并联”）熔丝，实际线路中发生接触不良也是很危险的，应尽量避免，下图是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向），其中不容易造成接触不良的是 （选填“甲”或“乙”）。三、作图题23．投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮．24．如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将器件分别正确连入电路中四、简答题25．李刚同学家里添置了一台电热水器，他建议家人不要将电热水器和其它大功率用电器同时使用，否则会存在安全隐患。请你根据所学的物理知识，解释同时使用大功率用电器存在什么安全隐患。26．小洋上八年级了，觉得物理这门新学科很有趣。有一天，他在课外活动时观察九年级物理兴趣小组用干电池做电学实验。发现在实验过程中，九年级同学用手直接将导线端口裸露的铜芯拧到接线柱上。他联想到自己家正在装修新房子，电工师傅在铺设家里的电路时所有的接头处都是用绝缘胶布包好的，并且他当时好奇地问电工师傅为什么要这么做，电工师傅说是为了安全。难道九年级同学就可以不考虑安全问题吗？请你用所学的物理知识给小洋简要地解释这中间的奥秘（字数不得超过100字）。 参考答案：1．D【详解】A．根据安全用电的原则可知，当灯泡不工作时其两端应无电压，所以导线B应连接家庭电路中的零线，导线A应连接家庭电路中的火线，故A错误；B．天亮时（光照强度增加）照明灯自动熄灭，说明此时照明电路断开即衔铁被吸下，则此时电磁铁的磁性增强，根据电磁铁的磁性强弱与电流大小的关系可知控制电路中的电流变大，根据可知控制电路中的电阻变小，即此时光敏电阻的阻值变小，所以光敏电阻R的阻值应随光照强度的增加而减小，故B错误；C．当滑片位于a端时，滑动变阻器的最大阻值与光电阻串联，电压表测光敏电阻两端的电压，电流表测电路中的电流，因串联电路总电阻等于各部分电阻之和，则根据欧姆定律可知此时通过电路的电流最小，由图像可知此时通过电路的电流为0.1A，电压表示数为2V，则此时电路中的总电阻光敏电阻的阻值滑动变阻器最大阻值故C错误；D．当滑片位于b端时，控制电路为光敏电阻的简单电路，电压表测电源电压，电流表测电路中的电流，根据欧姆定律可知此时通过电路的电流最大，由图丙可知电源电压为12V，通过电路的最大电流为0.6A，则控制电路消耗的最大功率为故D正确。故选D。2．D【详解】A．保险丝熔断后千万不能用细铜丝代替，因为铜的熔点很高，在电路中电流过大时，细铜丝不能自动熔断，不能起到保险的作用，故A错误；B．空气开关跳闸的原因有短路或电路总功率过大，故B错误；C．在家庭电路中，为了安全，应该将开关接在火线和用电器之间，故C错误；D．用测电笔辨别火线和零线时，手要接触笔尾金属体，否则氖管不会发光，故D正确。故选D。3．B【详解】A．对人体安全电压是不超过36V，故A不符合题意；B．家庭电路中，有金属外壳的用电器都必须采用三脚插头，当该用电器的三脚插头插入三孔插座时，金属外壳接地，能防止用电器的金属外壳漏电时发生触电事故，故B符合题意；C．家庭电路中，为保证用电安全，控制用电器的开关应该接在火线和用电器之间，故C不符合题意；D．家庭电路中，各用电器工作时互不影响，所以各用电器都是并联的，故D不符合题意。故选B。4．C【分析】保险丝是利用电阻率大、熔点低的材料制成的，当电流过大时，产生较多的热量，从而熔断，对电路起到保护作用，据此分析作答．【详解】A、家庭电路中电流过大的原因有短路和用电器总功率过大，人体触电不是造成家庭电路中电流过大的原因，故A错误；B、保险丝的工作原理是电流的热效应，不是磁场对电流的作用，故B错误；CD、制作保险丝的材料熔点较低、电阻较大，这样才能在电流过大时及时熔断，故C正确、D错误．故选C．5．A【详解】A．三孔插座左孔接零线，右孔接火线，上孔接地线。图中左右孔火线和零线接反了，接线错误。故A符合题意；B．两孔插座，左孔接零线，右孔接火线，接线正确。故B不符合题意；C．火线首先进开关，再入灯泡，与灯串联，接线正确。故C不符合题意；D．电灯与控制开关串联，并接到开关与零线之间，接线正确。故D不符合题意。故选A。【点睛】6．C【详解】A．断开S1，闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路， 若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光，a、b两个接线点上，试电笔的氖管都不会发光，故A错误；B．若灯L2所在支路开路，d点氖管不发光，故B错误； C．若c、d两点间开路，灯泡L2与零线不能构成闭合电路，电路中没有电流，灯泡不会发光，但d点会通过灯泡L2与火线间接相连，试电笔的氖管会发光，故C正确．D．闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路，故D错误；7．D【详解】A．若开关S断路，则电流无法从火线流到、两点，用测电笔分别检测、两点，氖管不会发光，故A不符合题意；B．若灯泡断路，则电流无法从火线流到点，用测电笔分别检测点，氖管不会发光，故B不符合题意；C．若灯泡短路，电流直接从火线流到零线，空气开关会自动切断电路，用测电笔分别检测、两点，氖管不会发光，故C不符合题意；D．若段断路，电流从火线流到、两点时，无法流回零线，只能通过测电笔、人体流进大地，所以测电笔有电流流过，氖管会发光，故D符合题意。故选D。8．B【详解】由电能表上的参数可得，电路中允许的最大功率为而家中使用的用电器的总功率为这些用电器的总功率远小于电能表的最大功率。空气开关跳闸的原因有两个：总功率过大和发生短路。因为总功率没有过大，故空气开关跳闸不是因为功率过大，而是由于短路引起。故ACD不符合题意，B符合题意。故选B。9．C【详解】A．火线和零线之间的电压是220V，零线B和大地之间的电压是0，故A错误，B． 保险丝在电流过大时熔断，自动切断电路，有人触电时，如果电路中的电流不太大，不会自动切断电路，故B错误；C． 三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能，防止金属外壳的用电器漏电发生触电事故，故C正确；D． 插座的左孔接零线，右孔接火线，所以测电笔插入插座的左孔，氖管不发光，插入插座的右插孔氖管发光，故D错误．10．C【详解】A、在导体长度和材料一定时，横截面积越大，电阻越小；家庭电路中用电器都是并联的，同时工作的用电器越多，相当于增大了导体的横截面积，所以总电阻越小，故A说法错误．B、保险丝熔断是因为电路中电流过大，电流过大可能是短路或总功率过大造成的，故B说法错误．C、用电器使用三线插头，三孔插座上面的孔接地线，在用电器漏电时，人接触用电器，地线可以把人短路避免触电事故发生，故C说法正确．D、保险丝一般选择电阻大，熔点低的铅锑合金制成的，故D说法错误．11．B【分析】家庭电路中的触电事故，都是人直接或间接接触火线引起的；触电有两种：①当人体的不同部位分别接触火线和零线时，②站在地上，身体的某一部位与火线接触，据此分析．【详解】人体触电，原因是有电流流过，形成通路．人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，图甲、丙中有电流流过人体，会触电，图乙、丁中没有电流流过人体，不会触电．故ACD错误，B正确．12．D【详解】A．家庭电路中，空气开关跳闸可能是因为电路发生了短路，也可能是电路的总功率过大，故A错误；B．使用试电笔时，手指不能接触笔尖金属体，但要接触笔尾金属体，故B错误；C．家庭电路的开关，一定要接在火线上，这样断开开关时，用电器才不会带电，更安全，故C错误；D．有金属外壳的微波炉应使用三孔插座，让金属外壳接地可以防止金属外壳带电而发生触电事故，故D正确。13．A【详解】A．当只闭合S1时，L0和L1都偏暗，L1所在支路正常，故A正确；B．当只闭合S2时，L0正常发光，说明该支路存在短路，故B错误；C．当只闭合S3时，L0不发光，说明L3所在支路断路，故C错误；D．据上面的知识可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误。故选A。14．C【详解】电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在c、d之间开路，故C正确；故应选C．15． 接地 高 8【分析】金属外壳的家用电器的外壳一定要接地，这样可以避免触电事故的发生；夏天，为了节能，可将冰箱的设置温度适当调高些；电冰箱工作时的功率和额定功率相等，知道消耗的电能，根据求出电冰箱工作的时间．【详解】电冰箱的外壳是金属做的，家用电器的金属外壳一定要接地，可防止因漏电使外壳带电而造成触电事故，以保证安全；夏天，为了节能，可将冰箱的设置温度适当调高些，减小冰箱的工作时间；冰箱铭牌上标有“220V150W”字样，表示冰箱的额定电压为220V，额定功率为150W，电冰箱工作时的功率P=150W=0.15kW，一天消耗的电能W=1.2kW⋅h，由P=W/t可得，电冰箱的压缩机在一天内工作的总时间t=W/P=1.2kW⋅h/0.15kW=8h.16． 断路 进户线零线断路【详解】[1]接触D点时氖管发光，接触E点时不发光，说明火线有电，零线也正常，故是D、E之间断路。[2]在正常情况下，测电笔接触点F应该不亮，亮了，说明进户线零线断路了。17． 地 并 电路总电流过大【详解】（1）[1]三孔插座的上孔接地线，左孔接零线，右孔接火线。（2）[2]多个用电器同时插在插线板上工作，它们都能独立工作，互不影响，连接方式是并联。（3）[3]将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是电烤箱的功率过大，导致电路总电流过大。18． 电流/总电流 空气开关【详解】解[1]将多个用电器插在同一个插排上同时使用，电路中用电器的总功率过大，根据P＝UI可知，会造成家庭电路中的总电流过大。[2]家庭电路中的总电流过大时，空气开关会自动切断电路，起到保护家庭电路的作用。19．15000/1.5×104【详解】电压表的示数为3.0V时，电流表的示数为0.5A，由欧姆定律可得，所测部分导线的电阻为所测导线的总长度为所以短路位置离甲地的距离20． 并 热效应 会【详解】家庭电路中，电冰箱、电饭煲、日光灯等全部并联，各用电器都能在额定电压下工作，而且互相不影响；电饭锅工作时电能转化为内能，电饭锅是利用电流热效应工作的；断开开关，A处还和火线相连，接触A点，相当于接触火线，因此会发生触电事故．21． 短路 空气开关 功率【详解】[1] 导线绝缘皮容易破损或老化，裸露的导线相接触导致零线和火线直接接触而导致短路的现象。[2]电路发生短路时，当电路中的电流过大，空气开关自动断开，起到保护电路的作用。[3]由公式P=UI可知，电路中同时使用的用电器总功率过大时，也会导致电路中电流过大。22． 并联 越大 串联 甲【详解】家庭电路中的用电器间是并联的；用电器越多，总电阻越小，总电流就越大；熔丝要串联在电路中；甲的连接方法不容易造成接触不良，因为在螺丝向右旋转时，越转会越紧。23．【详解】解：由题知，先断开开关S1，灯泡熄灭，说明S1与灯泡串联控制灯泡，风扇继续转动，说明灯泡和风扇并联；只闭合开关S1，灯泡不亮．可知S1在灯所在支路上，S2在干路上同时控制灯泡和风扇，所以连接电路如下：点睛：先分析题意，得出灯、电风扇的连接方式，以及两个开关的位置，据此连接电路，注意开关要接在火线和用电器之间．24．【详解】三孔插座最中间的那个孔是接地线的，插座按照左零右火的方法接入电路中即可；开关的一端要先火线，然后再接灯泡的最后端的金属体，灯光的螺旋套要接地零线上，这样才能符合安全用电的原则．25．见解析【详解】当电热水器和其它大功率用电器同时使用，总功率增大，当电压一定时，由公式P=UI可知，用电器总电功率越大，总电流越大，又根据焦耳定律可知，干路电阻和通电时间一定时，总电流越大，干路产生的热量越多，温度极易升高，容易发生火灾，造成危险。26．因为家庭电路的电压为220V，会有触电的危险，而人的安全电压为不超过36V，故实验室里的电压不超过36V，故是安全的。【详解】人的安全电压为不超过36V，而家庭电路的电压为220V，会有触电的危险，故用绝缘胶布包好的接头，而故实验室里的电压一般为1.5V~6V，不超过36V，故可以直接将裸露的铜芯拧到接线柱上，这样是安全的，不会发生触电事故。 题号12345678910答案DDBCACDBCC题号11121314 答案BDAC
