    新高考物理一轮复习巩固练习第10章 专题强化练16 电学实验综合(含详解)

    新高考物理一轮复习巩固练习第10章 专题强化练16 电学实验综合(含详解)第1页
    新高考物理一轮复习巩固练习第10章 专题强化练16 电学实验综合(含详解)第2页
    还剩3页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    新高考物理一轮复习巩固练习第10章 专题强化练16 电学实验综合(含详解)

    展开

    这是一份新高考物理一轮复习巩固练习第10章 专题强化练16 电学实验综合(含详解),共5页。试卷主要包含了6 A,内阻约为0,99 Ω);等内容,欢迎下载使用。

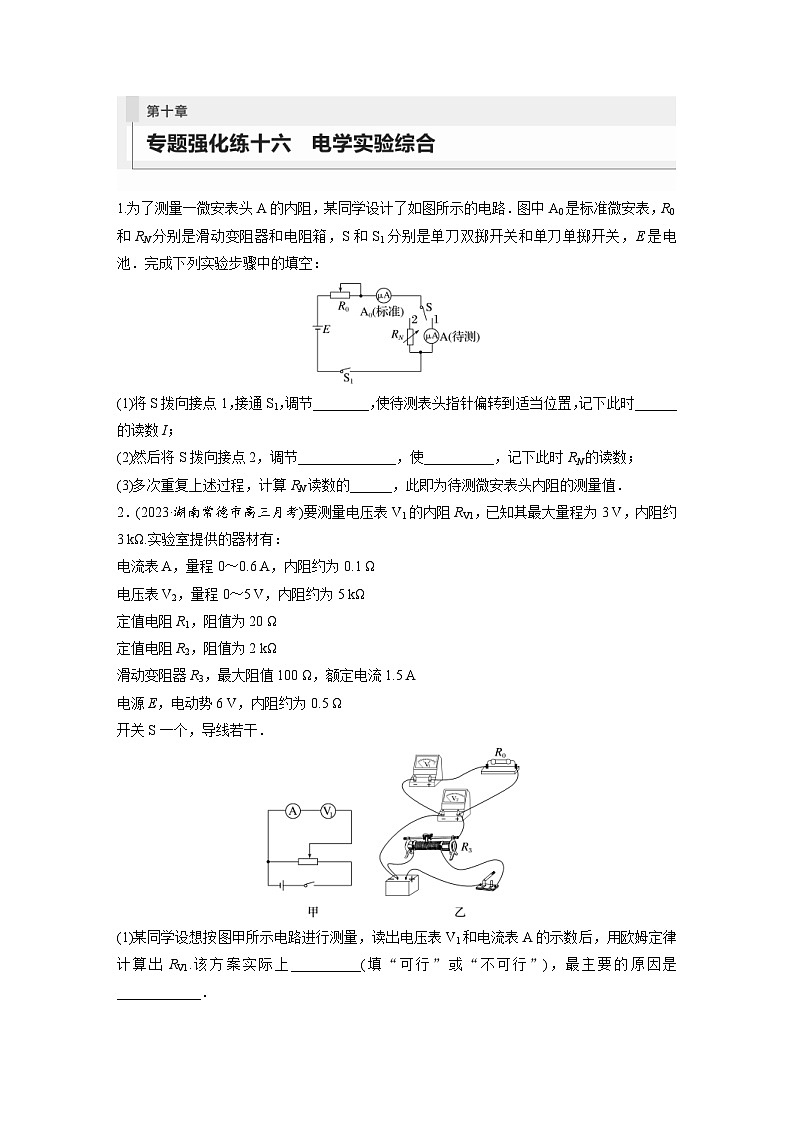

    (1)将S拨向接点1,接通S1,调节________,使待测表头指针偏转到适当位置,记下此时______的读数I;
    (2)然后将S拨向接点2,调节______________,使__________,记下此时RN的读数;
    (3)多次重复上述过程,计算RN读数的______,此即为待测微安表头内阻的测量值.
    2.(2023·湖南常德市高三月考)要测量电压表V1的内阻RV1,已知其最大量程为3 V,内阻约3 kΩ.实验室提供的器材有:
    电流表A,量程0~0.6 A,内阻约为0.1 Ω
    电压表V2,量程0~5 V,内阻约为5 kΩ
    定值电阻R1,阻值为20 Ω
    定值电阻R2,阻值为2 kΩ
    滑动变阻器R3,最大阻值100 Ω,额定电流1.5 A
    电源E,电动势6 V,内阻约为0.5 Ω
    开关S一个,导线若干.
    (1)某同学设想按图甲所示电路进行测量,读出电压表V1和电流表A的示数后,用欧姆定律计算出RV1.该方案实际上__________(填“可行”或“不可行”),最主要的原因是____________.

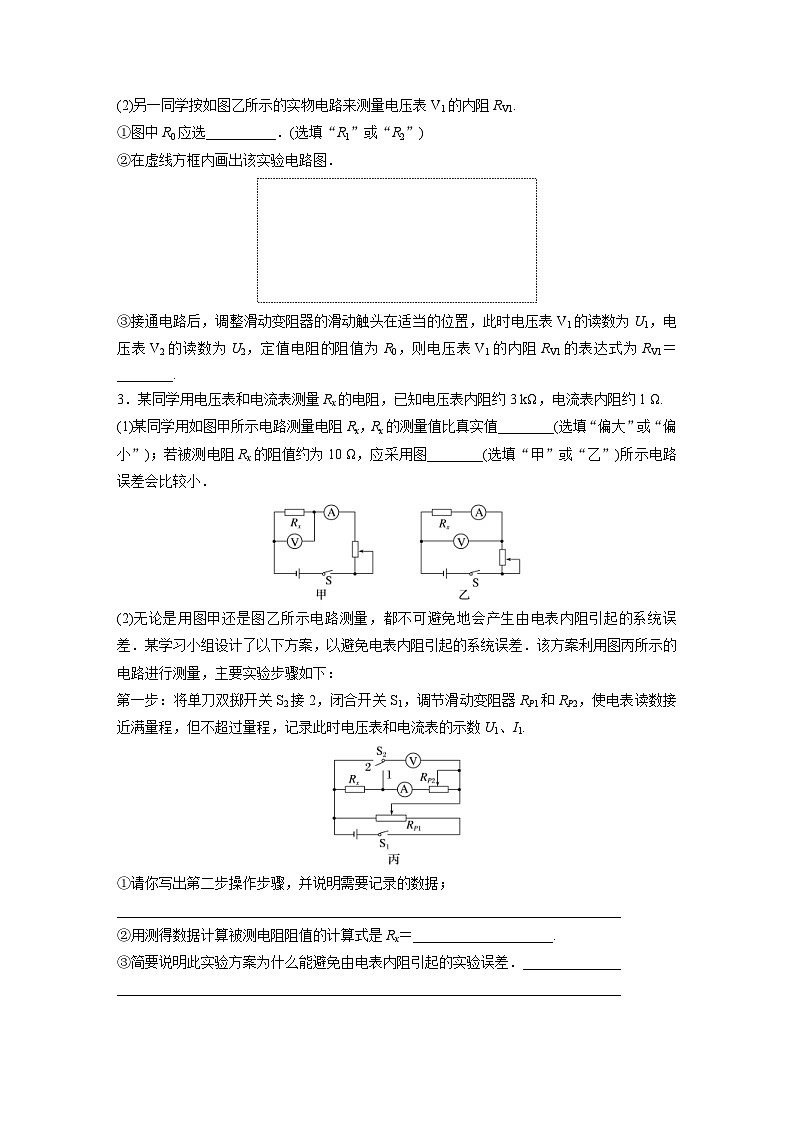

    (2)另一同学按如图乙所示的实物电路来测量电压表V1的内阻RV1.
    ①图中R0应选__________.(选填“R1”或“R2”)
    ②在虚线方框内画出该实验电路图.
    ③接通电路后,调整滑动变阻器的滑动触头在适当的位置,此时电压表V1的读数为U1,电压表V2的读数为U2,定值电阻的阻值为R0,则电压表V1的内阻RV1的表达式为RV1=________.
    3.某同学用电压表和电流表测量Rx的电阻,已知电压表内阻约3 kΩ,电流表内阻约1 Ω.
    (1)某同学用如图甲所示电路测量电阻Rx,Rx的测量值比真实值________(选填“偏大”或“偏小”);若被测电阻Rx的阻值约为10 Ω,应采用图________(选填“甲”或“乙”)所示电路误差会比较小.
    (2)无论是用图甲还是图乙所示电路测量,都不可避免地会产生由电表内阻引起的系统误差.某学习小组设计了以下方案,以避免电表内阻引起的系统误差.该方案利用图丙所示的电路进行测量,主要实验步骤如下:
    第一步:将单刀双掷开关S2接2,闭合开关S1,调节滑动变阻器RP1和RP2,使电表读数接近满量程,但不超过量程,记录此时电压表和电流表的示数U1、I1.
    ①请你写出第二步操作步骤,并说明需要记录的数据;
    ________________________________________________________________________
    ②用测得数据计算被测电阻阻值的计算式是Rx=____________________.
    ③简要说明此实验方案为什么能避免由电表内阻引起的实验误差.______________
    ________________________________________________________________________
    4.(2021·山东卷·14)热敏电阻是传感器中经常使用的元件,某学习小组要探究一热敏电阻的阻值随温度变化的规律.可供选择的器材有:
    待测热敏电阻RT(实验温度范围内,阻值约几百欧到几千欧);
    电源E(电动势1.5 V,内阻r约为0.5 Ω);
    电阻箱R(阻值范围0~9 999.99 Ω);
    滑动变阻器R1(最大阻值20 Ω);
    滑动变阻器R2(最大阻值2 000 Ω);
    微安表(量程100 μA,内阻等于2 500 Ω);
    开关两个,温控装置一套,导线若干.
    同学们设计了如图甲所示的测量电路,主要实验步骤如下:
    ①按图示连接电路;
    ②闭合S1、S2,调节滑动变阻器滑片P的位置,使微安表指针满偏;
    ③保持滑动变阻器滑片P的位置不变,断开S2,调节电阻箱,使微安表指针半偏;
    ④记录此时的温度和电阻箱的阻值.
    回答下列问题:
    (1)为了更准确地测量热敏电阻的阻值,滑动变阻器应选用________(填“R1”或“R2”).
    (2)请用笔画线代替导线,在图乙中将实物图(不含温控装置)连接成完整电路.
    (3)某温度下微安表半偏时,电阻箱的读数为6 000.00 Ω,该温度下热敏电阻的测量值为________ Ω(结果保留到个位),该测量值______(填“大于”或“小于”)真实值.
    (4)多次实验后,学习小组绘制了如图丙所示的图像.由图像可知,该热敏电阻的阻值随温度的升高逐渐________(填“增大”或“减小”).
    5.某小组用惠斯通电桥测量电阻Rx的阻值:
    方案一:如图(a)所示,先闭合开关S,然后调整电阻箱R2的阻值,使开关S0闭合时,电流表G的示数为零.已知定值电阻R1、R3的阻值,即可求得电阻Rx的阻值.
    (1)实验中对电流表G的选择,下列说法正确的是________.
    A.电流表的零刻度在表盘左侧
    B.电流表的零刻度在表盘中央
    C.电流表的灵敏度高,无需准确读出电流的大小
    D.电流表的灵敏度高,且能准确读出电流的大小
    (2)若实验中未接入电流表G,而其他电路均已连接完好,调节电阻箱R2,当eq \f(R2,Rx)>eq \f(R1,R3),则B、D两点的电势的关系满足φB________(选填“>”“
