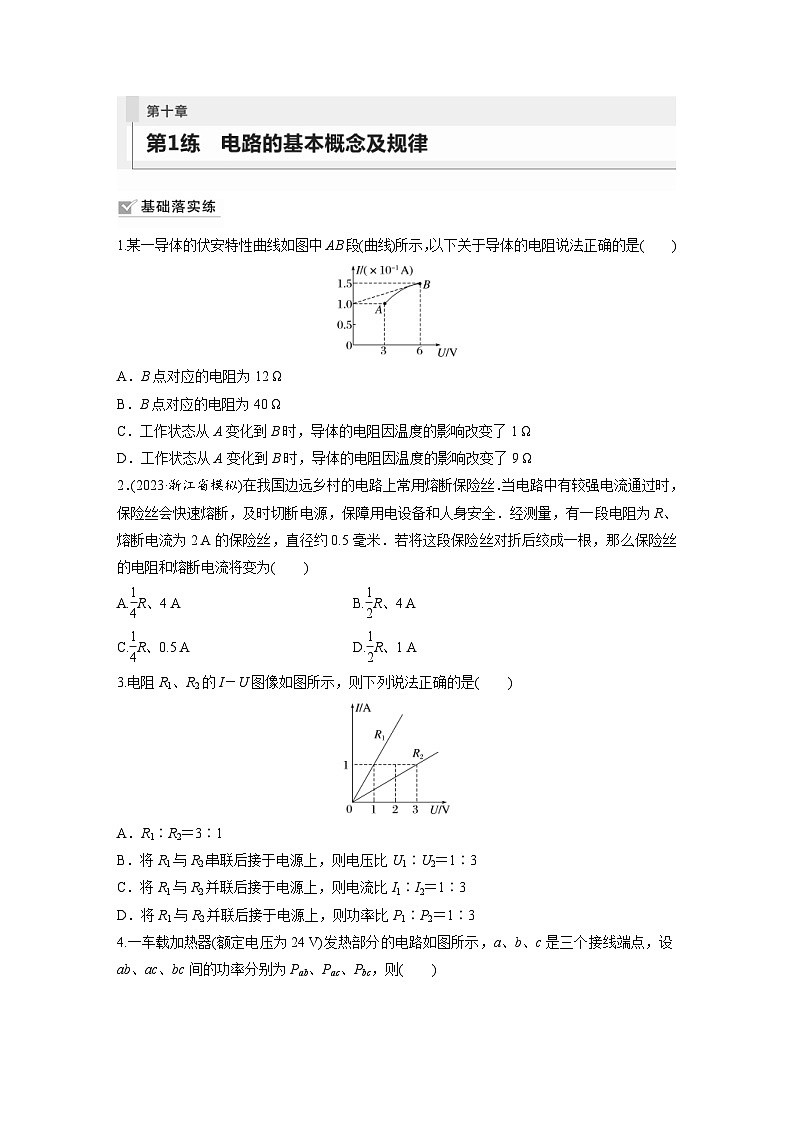

1.某一导体的伏安特性曲线如图中AB段(曲线)所示，以下关于导体的电阻说法正确的是( )
A．B点对应的电阻为12 Ω
B．B点对应的电阻为40 Ω
C．工作状态从A变化到B时，导体的电阻因温度的影响改变了1 Ω
D．工作状态从A变化到B时，导体的电阻因温度的影响改变了9 Ω
2．(2023·浙江省模拟)在我国边远乡村的电路上常用熔断保险丝．当电路中有较强电流通过时，保险丝会快速熔断，及时切断电源，保障用电设备和人身安全．经测量，有一段电阻为R、熔断电流为2 A的保险丝，直径约0.5毫米．若将这段保险丝对折后绞成一根，那么保险丝的电阻和熔断电流将变为( )
A.eq \f(1,4)R、4 A B.eq \f(1,2)R、4 A
C.eq \f(1,4)R、0.5 A D.eq \f(1,2)R、1 A
3.电阻R1、R2的I－U图像如图所示，则下列说法正确的是( )
A．R1∶R2＝3∶1
B．将R1与R2串联后接于电源上，则电压比U1∶U2＝1∶3
C．将R1与R2并联后接于电源上，则电流比I1∶I2＝1∶3
D．将R1与R2并联后接于电源上，则功率比P1∶P2＝1∶3

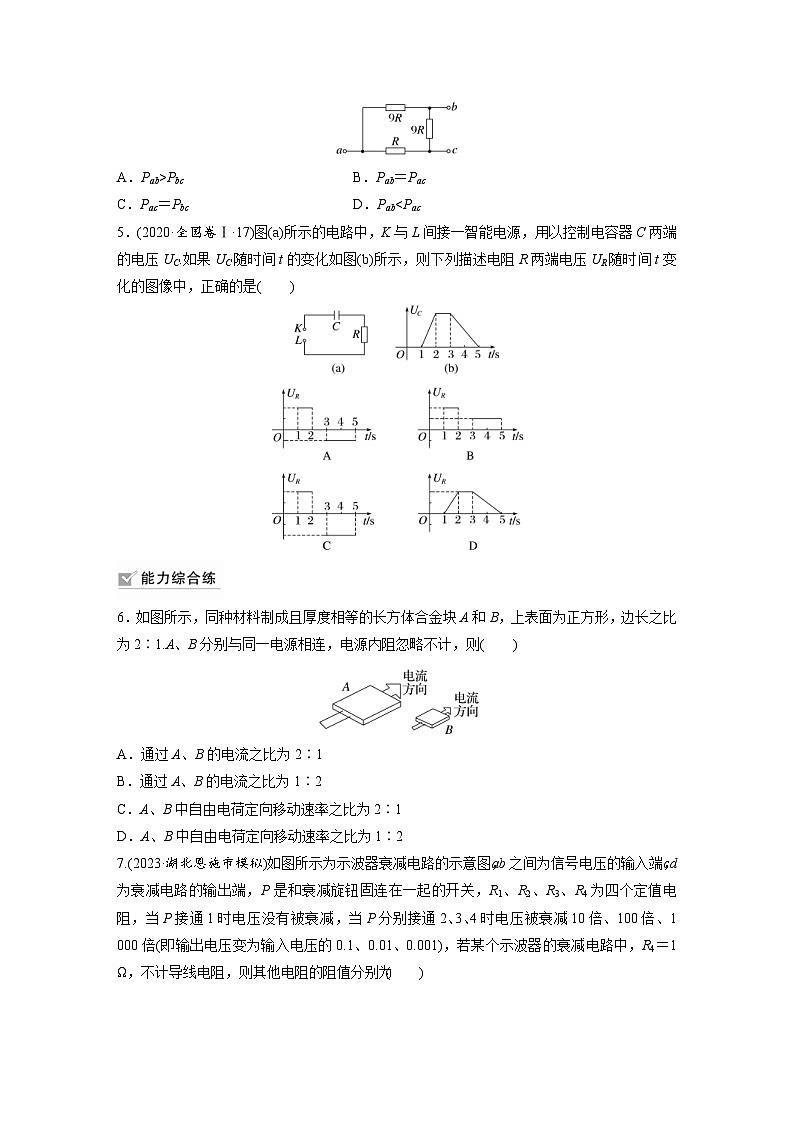

4.一车载加热器(额定电压为24 V)发热部分的电路如图所示，a、b、c是三个接线端点，设ab、ac、bc间的功率分别为Pab、Pac、Pbc，则( )
A．Pab>Pbc B．Pab＝Pac
C．Pac＝Pbc D．Pab
