高考光学命题选择生产生活和现代科学研究和先进技术中与光学相关的问题情境，主要考查光的折射定律、光的全反射，光的干涉、衍射现象。
光路图作图要求严谨，能正确利用光学知识解决实际问题。会测量材料的折射率:知道光的全反射现象及其产生的条件,初步了解光纤的工作原理,光纤技术在生产生活中的应用。

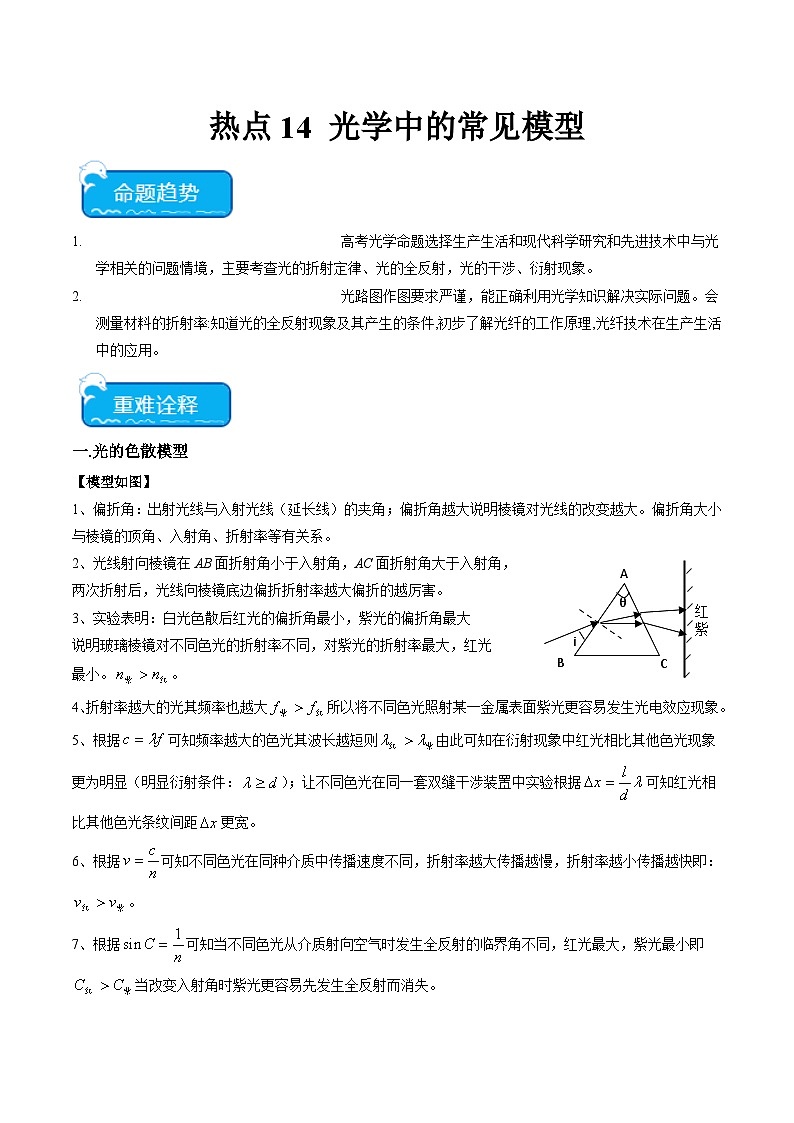

一.光的色散模型
【模型如图】
θ
i
A
B
C
红
紫
偏折角：出射光线与入射光线（延长线）的夹角；偏折角越大说明棱镜对光线的改变越大。偏折角大小与棱镜的顶角、入射角、折射率等有关系。
光线射向棱镜在AB面折射角小于入射角，AC面折射角大于入射角，
两次折射后，光线向棱镜底边偏折折射率越大偏折的越厉害。
实验表明：白光色散后红光的偏折角最小，紫光的偏折角最大
说明玻璃棱镜对不同色光的折射率不同，对紫光的折射率最大，红光
最小。 SKIPIF 1 < 0 。
折射率越大的光其频率也越大 SKIPIF 1 < 0 所以将不同色光照射某一金属表面紫光更容易发生光电效应现象。
根据 SKIPIF 1 < 0 可知频率越大的色光其波长越短则 SKIPIF 1 < 0 由此可知在衍射现象中红光相比其他色光现象更为明显（明显衍射条件： SKIPIF 1 < 0 ）；让不同色光在同一套双缝干涉装置中实验根据 SKIPIF 1 < 0 可知红光相比其他色光条纹间距 SKIPIF 1 < 0 更宽。
根据 SKIPIF 1 < 0 可知不同色光在同种介质中传播速度不同，折射率越大传播越慢，折射率越小传播越快即： SKIPIF 1 < 0 。
根据 SKIPIF 1 < 0 可知当不同色光从介质射向空气时发生全反射的临界角不同，红光最大，紫光最小即 SKIPIF 1 < 0 当改变入射角时紫光更容易先发生全反射而消失。

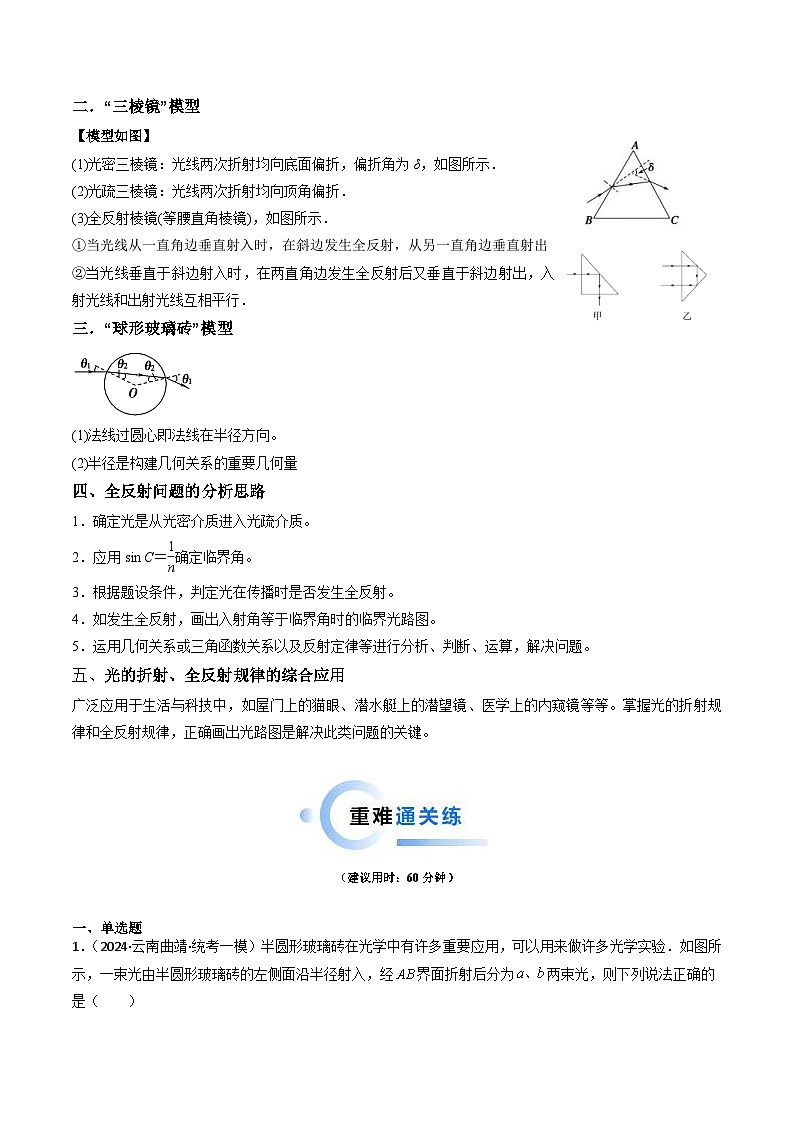

二．“三棱镜”模型
【模型如图】
(1)光密三棱镜：光线两次折射均向底面偏折，偏折角为δ，如图所示．
(2)光疏三棱镜：光线两次折射均向顶角偏折．
(3)全反射棱镜(等腰直角棱镜)，如图所示．
①当光线从一直角边垂直射入时，在斜边发生全反射，从另一直角边垂直射出
②当光线垂直于斜边射入时，在两直角边发生全反射后又垂直于斜边射出，入射光线和出射光线互相平行．
三．“球形玻璃砖”模型
(1)法线过圆心即法线在半径方向。
(2)半径是构建几何关系的重要几何量
四、全反射问题的分析思路
1．确定光是从光密介质进入光疏介质。
2．应用sin C＝ eq \f(1,n) 确定临界角。
3．根据题设条件，判定光在传播时是否发生全反射。
4．如发生全反射，画出入射角等于临界角时的临界光路图。
5．运用几何关系或三角函数关系以及反射定律等进行分析、判断、运算，解决问题。
五、光的折射、全反射规律的综合应用
广泛应用于生活与科技中，如屋门上的猫眼、潜水艇上的潜望镜、医学上的内窥镜等等。掌握光的折射规律和全反射规律，正确画出光路图是解决此类问题的关键。
（建议用时：60分钟）
一、单选题

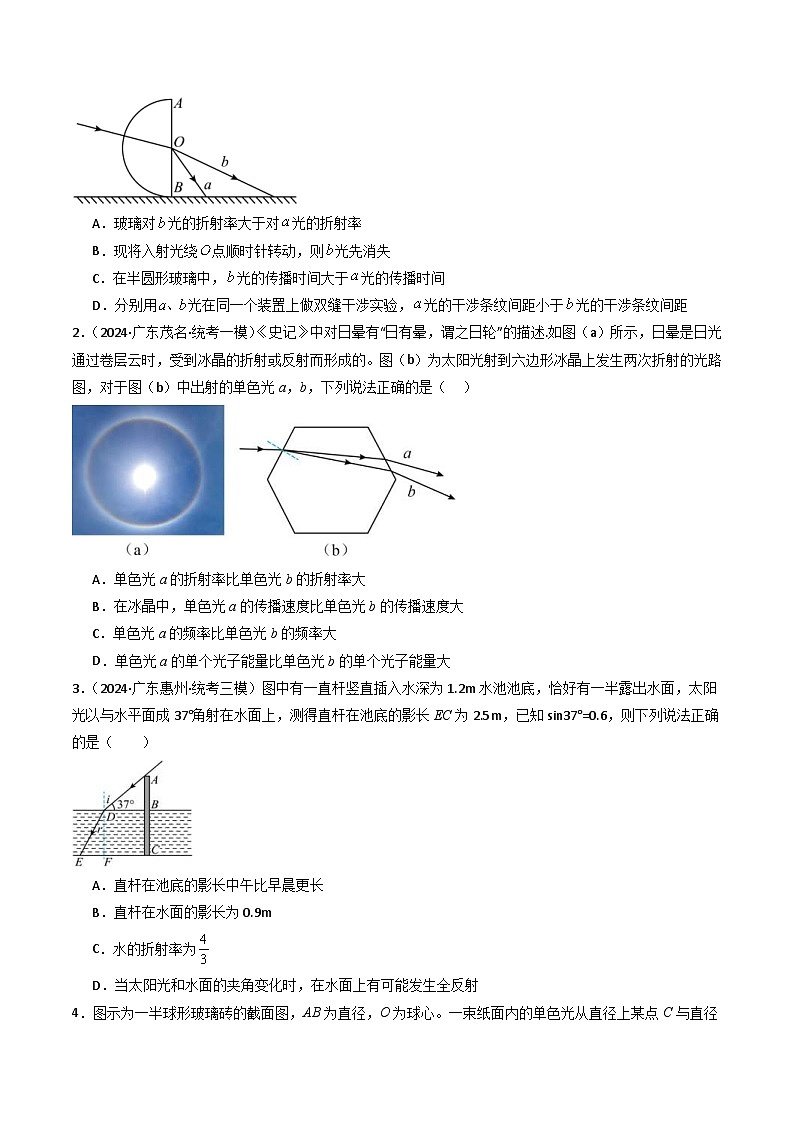

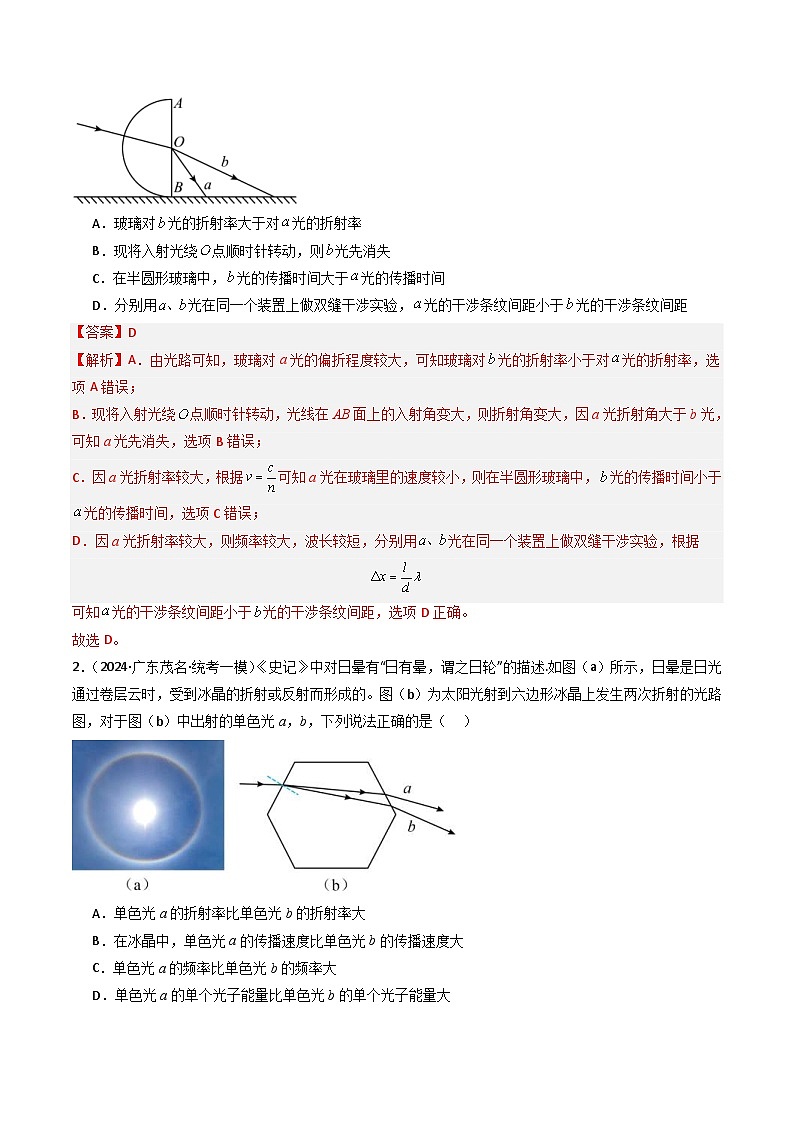

1．（2024·云南曲靖·统考一模）半圆形玻璃砖在光学中有许多重要应用，可以用来做许多光学实验．如图所示，一束光由半圆形玻璃砖的左侧面沿半径射入，经 SKIPIF 1 < 0 界面折射后分为 SKIPIF 1 < 0 两束光，则下列说法正确的是（ ）

A．玻璃对 SKIPIF 1 < 0 光的折射率大于对 SKIPIF 1 < 0 光的折射率
B．现将入射光绕 SKIPIF 1 < 0 点顺时针转动，则 SKIPIF 1 < 0 光先消失
C．在半圆形玻璃中， SKIPIF 1 < 0 光的传播时间大于 SKIPIF 1 < 0 光的传播时间
D．分别用 SKIPIF 1 < 0 光在同一个装置上做双缝干涉实验， SKIPIF 1 < 0 光的干涉条纹间距小于 SKIPIF 1 < 0 光的干涉条纹间距
2．（2024·广东茂名·统考一模）《史记》中对日晕有“日有晕，谓之日轮”的描述.如图（a）所示，日晕是日光通过卷层云时，受到冰晶的折射或反射而形成的。图（b）为太阳光射到六边形冰晶上发生两次折射的光路图，对于图（b）中出射的单色光a，b，下列说法正确的是（ ）
A．单色光a的折射率比单色光b的折射率大
B．在冰晶中，单色光a的传播速度比单色光b的传播速度大
C．单色光a的频率比单色光b的频率大
D．单色光a的单个光子能量比单色光b的单个光子能量大
3．（2024·广东惠州·统考三模）图中有一直杆竖直插入水深为1.2m水池池底，恰好有一半露出水面，太阳光以与水平面成37°角射在水面上，测得直杆在池底的影长EC为2.5m，已知sin37°=0.6，则下列说法正确的是（ ）
A．直杆在池底的影长中午比早晨更长
B．直杆在水面的影长为0.9m
C．水的折射率为 SKIPIF 1 < 0
D．当太阳光和水面的夹角变化时，在水面上有可能发生全反射
4．图示为一半球形玻璃砖的截面图，AB为直径，O为球心。一束纸面内的单色光从直径上某点C与直径成θ射入，恰好从D点射出。现换用不同频率的色光从C点以相同方向入射，不考虑多次反射，则（ ）
A．到达圆弧 SKIPIF 1 < 0 部分的光，一定会从圆弧 SKIPIF 1 < 0 部分射出
B．到达圆弧 SKIPIF 1 < 0 部分的光，可能不从圆弧 SKIPIF 1 < 0 部分射出
C．频率改变前从D点出射的光线一定与从C点入射时的光线平行
D．所有不同频率的色光在玻璃砖中的传播时间均相等
5．彩虹是雨后太阳光射入空气中的水滴先折射，然后在水滴的背面发生反射，最后离开水滴时再次折射形成。如图所示，一束太阳光从左侧射入球形水滴，a、b是其中的两条出射光线，关于a光和b光的说法中，正确的是（ ）
A．在真空中传播时，a光的波长更长
B．在水滴中，a光的传播速度小
C．通过同一装置发生双缝干涉，b光的相邻条纹间距小
D．从同种玻璃射入空气发生全反射时，b光的临界角小
二、多选题
6．（2024·甘肃·统考一模）图为一透明均匀介质球的横截面， SKIPIF 1 < 0 为圆心， SKIPIF 1 < 0 为直径。一束光以 SKIPIF 1 < 0 从A点入射， SKIPIF 1 < 0 弧面出射的光与 SKIPIF 1 < 0 平行。下列说法正确的是（ ）

A．介质球的折射率约为 SKIPIF 1 < 0
B．介质球的折射率约为 SKIPIF 1 < 0
C． SKIPIF 1 < 0 在 SKIPIF 1 < 0 变化时， SKIPIF 1 < 0 弧面上观察不到全反射现象
D．若入射光为白光， SKIPIF 1 < 0 弧面上出射光形成彩色光带
7．（2024·河南·统考一模）如图，将一平面镜置于某透明液体中，光线以入射角 SKIPIF 1 < 0 进入液体，经平面镜反射后恰好不能从液面射出。此时，平面镜与水平面（液面）夹角为 SKIPIF 1 < 0 ，光线在平面镜上的入射角为 SKIPIF 1 < 0 。已知该液体的折射率为 SKIPIF 1 < 0 ，下列说法正确的是（ ）
A． SKIPIF 1 < 0
B． SKIPIF 1 < 0
C．若略微增大 SKIPIF 1 < 0 ，则光线可以从液面射出
D．若略微减小i，则光线可以从液面射出
8．（2024·河南·模拟预测）某透明介质的截面图如图所示，一束光线与上表面成 SKIPIF 1 < 0 角射入，在下表面刚好发生全反射，介质的折射率为 SKIPIF 1 < 0 。下列说法正确的是（ ）

A．光线在上表面的折射角 SKIPIF 1 < 0
B．光线在上表面的折射角 SKIPIF 1 < 0
C．下底边与虚线的夹角 SKIPIF 1 < 0
D．下底边与虚线的夹角 SKIPIF 1 < 0
三、解答题
9．（2024·广西·统考一模）光学反射棱镜被广泛应用于摄像、校准等领域，其中一种棱镜的截面如图，eh边为镀膜反射面， SKIPIF 1 < 0 ，棱镜的折射率为 SKIPIF 1 < 0 ，光在真空中的传播速度为 SKIPIF 1 < 0 ，若细光束从O点以 SKIPIF 1 < 0 的入射角从真空射入棱镜，求：
（1）光在上述棱镜中传播速度的大小；
（2）光束从棱镜中射出的折射角，并完成光路图。

10．如图所示，一束由波长为λ1和λ2的单色光组成的复色光，经半反半透镜后分成透射光和反射光。透射光垂直照射到双缝上，并在光屏上形成干涉条纹。O是两单色光中央亮条纹的中心位置， SKIPIF 1 < 0 、 SKIPIF 1 < 0 分别是波长为λ₁、λ₂的光形成的距离O点最近的亮条纹中心位置。反射光入射到三棱镜一侧面上，从另一侧面射出，形成M和N两束光。
（1）设 SKIPIF 1 < 0 、 SKIPIF 1 < 0 到O点的距离分别为y1、y2，求y1与y2的比值；
（2）已知λ1、λ2单色光对应玻璃的折射率分别为n1、n2，求N光在三棱镜中的波长λN。
11．（2023·四川成都·统考一模）如图，一玻璃砖的截面由等腰三角形PMQ和半径为R的半圆组成， SKIPIF 1 < 0 ，O为圆心，其右侧放置足够长的竖直平面镜，镜面与PQ平行，A处的光源发射一束光从MP中点B射入玻璃砖，光束与MP夹角θ=30°，经折射后光线与PQ垂直。A、M、O三点共线，光在真空中的传播速度为c，不考虑光束在玻璃砖内的反射。
（i）求玻璃砖的折射率n；
（ii）若光束从光源A发射经平面镜一次反射后恰能回到光源A处，求光束在全过程中的传播时间t。
12．如图所示，一个三棱镜 SKIPIF 1 < 0 的横截面为直角三角形，A、B、C分别为三条棱的中点， SKIPIF 1 < 0 ， SKIPIF 1 < 0 ，AB的长度为L，该三棱镜材料的折射率 SKIPIF 1 < 0 。现有一细光束，其入射方向始终保持与A、B连线平行，入射点从A点沿A、C连线向C点移动，若不考虑光线在三棱镜内的多次反射。求：
（1）光线从 SKIPIF 1 < 0 面射出时的折射角；
（2）光线从A点沿C点移动的过程中，在AB边有光线射出的范围。

（建议用时：60分钟）
一、单选题
1．（2024·河南·统考二模）一种光学传感器是通过接收器接收到红绿灯光信号而触发工作的。如图所示，一细束黄色光沿AB方向从汽车玻璃外侧（汽车玻璃可视为两表面平行的玻璃砖）的B点射入，入射角为i，折射光线刚好沿BC方向在汽车玻璃内侧C点触发光学传感器。若入射光的颜色发生变化，且入射光的入射位置B不变，仍要使折射光线沿BC方向在汽车玻璃内侧C点触发光学传感器。下列说法正确的是（ ）

A．若改用绿色光射入，需要入射角i减小到某一合适的角度
B．若改用红色光射入，需要入射角i减小到某一合适的角度
C．若改用红色光射入，需要入射角i增大到某一合适的角度
D．改用任何颜色的光射入，都需要入射角i减小到某一合适的角度
2．在测量某玻璃砖的折射率实验中，正确操作后在纸上作出了如图所示的光路图，玻璃砖上下两边平行，虚线AC为过C点的法线，入射光线从O点射入，其延长线交AC于B点，测得OB的长度为2cm，OC的长度为2.5cm。已知光在真空中的传播速度为c=3 SKIPIF 1 < 0 108m/s。下列说法错误的是（ ）
A．增大入射角，光线可能在下表面发生全反射
B．光线在玻璃砖内传播的速率为2.4 SKIPIF 1 < 0 108m/s
C．入射角越大，光线通过玻璃砖的时间越长
D．入射角改变，光线的侧移量（即图中的 SKIPIF 1 < 0 ）也改变
3．（2024·辽宁沈阳·统考一模）图甲是半圆柱形玻璃体的横截面，一束紫光从真空沿半圆柱体的径向射入，并与底面上过O点的法线成 SKIPIF 1 < 0 角，CD为足够大的光学传感器，可以探测从AB面反射光的强度。若反射光强度随 SKIPIF 1 < 0 变化规律如图乙所示，取 SKIPIF 1 < 0 ， SKIPIF 1 < 0 ，则下列说法正确的是（ ）

A．该紫光在半圆柱体中的折射率为 SKIPIF 1 < 0
B． SKIPIF 1 < 0 减小到0时，光将全部从AB界面透射出去
C． SKIPIF 1 < 0 减小时，反射光线和折射光线夹角随之减小
D．改用红光入射时，CD上探测到反射光强度最大值对应的 SKIPIF 1 < 0
4．（2023·海南·统考一模）如图所示，一束单色光从截面为以O为圆心、半径为R的 SKIPIF 1 < 0 圆形玻璃砖OAB的M点沿纸面射入，当 SKIPIF 1 < 0 时，光线恰好在玻璃砖圆形表面AB发生全反射；当 SKIPIF 1 < 0 时，光线从玻璃砖圆形表面的B点射出，且从B点射出的光线与从M点射入的光线平行。则玻璃砖的折射率为（ ）
A． SKIPIF 1 < 0 B． SKIPIF 1 < 0 C．1.5D．2
5．（2023·江苏南京·校联考一模）如图，王亚平在天宫课堂上演示了水球光学实验，在失重环境下，往水球中央注入空气，形成了一个明亮的气泡。若入射光在气泡表面的p点恰好发生全反射，反射角为 SKIPIF 1 < 0 ，光在真空中传播速度为c，则（ ）
A．水的折射率n=sinθ
B．光在水球中的传播速度 SKIPIF 1 < 0
C．光从空气进入水球，波长变短
D．光从空气进入水球，频率变大
二、多选题
6．（2023·浙江·校联考一模）某种材料的直角三棱镜截面如图所示， SKIPIF 1 < 0 。一束垂直 SKIPIF 1 < 0 边从 SKIPIF 1 < 0 点入射的细光束，经三棱镜反射、折射后，有光线从 SKIPIF 1 < 0 边的中点 SKIPIF 1 < 0 垂直 SKIPIF 1 < 0 方向射出，该光线在三棱镜内只经历一次反射。已知真空中的光速为 SKIPIF 1 < 0 ， SKIPIF 1 < 0 边长度为 SKIPIF 1 < 0 。下列说法正确的是（ ）
A．三棱镜对该单色光的折射率为 SKIPIF 1 < 0 B．该单色光在 SKIPIF 1 < 0 边发生全反射
C．该单色光在三棱镜中的传播速度为 SKIPIF 1 < 0 D．从 SKIPIF 1 < 0 点射出的光线在三棱镜中的传播路程为 SKIPIF 1 < 0
7．如图所示，“阶跃型”光导纤维由“纤芯”和“包层”两个圆柱体组成，其截面为同心圆，中心部分是“纤芯”，“纤芯”以外的部分称为“包层”。下列说法正确的是（ ）

A．光导纤维只能传输可见光
B．光导纤维中“纤芯”的折射率大于“包层”的折射率
C．不同频率的光从同一根光导纤维的一端传输到另一端的时间相同
D．光从“纤芯”一端传到另一端的时间与从“纤芯”端面射入时的入射角有关
8．光纤主要由折射率不同的纤芯与外套组成，在光纤中传输的信号是脉冲光信号。当一个光脉冲从光纤中输入，经过一段长度的光纤传输之后，其输出端的光脉冲会变宽，这种情况会降低信号传输质量。引起这一差别的主要原因之一是光通过光纤纤芯时路径长短的不同（如图），沿光纤轴线传输的光纤用时最短，在两种介质界面多次全反射的光线用时较长。为简化起见，我们研究一根长直光纤，设其内芯折射率为 SKIPIF 1 < 0 ，外套折射率为 SKIPIF 1 < 0 。在入射端，光脉冲宽度（即光持续时间）为 SKIPIF 1 < 0 t，在接收端光脉冲宽度（即光持续时间）为 SKIPIF 1 < 0 ， SKIPIF 1 < 0 （ ）
A．外套材料的折射率 SKIPIF 1 < 0 变小， SKIPIF 1 < 0 与 SKIPIF 1 < 0 t的差值不变
B．内芯材料的折射率 SKIPIF 1 < 0 越大，光脉冲将越不容易从外套“漏”出
C．入射光波长变短， SKIPIF 1 < 0 与 SKIPIF 1 < 0 t的差值不变
D．光纤的直径变小， SKIPIF 1 < 0 与 SKIPIF 1 < 0 t的差值不变
三、解答题
9．如图所示为单反照相机取景器的示意图，ABCDE为五棱镜的一个截面，AB⊥BC。光线垂直AB射入，分别在CD和EA上发生反射，且两次反射的入射角相等，最后光线垂直BC射出。若两次反射都为全反射，则该五棱镜折射率的最小值是多少?（计算结果可用三角函数表示）
10．（2024·四川南充·统考一模）如图是半径为R半球形玻璃砖的剖面图，圆心为O，AB为水平直径，S为剖面的最低点，现有一单色细光束从距离O点 SKIPIF 1 < 0 的 SKIPIF 1 < 0 点以与坚直方向成 SKIPIF 1 < 0 的角度射入，光束折射后恰好能到达S点。
Ⅰ.求玻璃砖的折射率n；
Ⅱ.若用该单色光垂直照射整个AB面，求能从 SKIPIF 1 < 0 半球面射出的光的横截面积。
11．（2023·全国·模拟预测）如图所示，直角三角形ABC是一玻璃砖的横截面，AB=L，C=90°，A=60°一束单色光PD从AB边上的D点射入玻璃砖，入射角为45°，DB= SKIPIF 1 < 0 ，折射光DE恰好射到玻璃砖BC边的中点E，已知光在真空中的传播速度为c。求：
（1）玻璃砖的折射率；
（2）该光束从AB边上的D点射入玻璃砖到第一次射出玻璃砖所需的时间。
12．（2023·四川乐山·统考一模）半径为R的固定半圆形玻璃砖的横截面如图所示，O点为圆心，与直径AB垂直的足够大的光屏CD紧靠住玻璃砖的左侧，OOʹ与AB垂直。一细光束沿半径方向与OOʹ成θ=30°角射向O点，光屏CD区域出现两个光斑，两光斑间的距离为 SKIPIF 1 < 0 ，真空中的光速为c，求：
（1）此玻璃的折射率；
（2）改变角度θ的大小直到光屏上恰好只剩下一个光斑，计算此种情况下光从入射玻璃砖至传播到光屏所用的时间。
