一、选择题（本大题共10小题，每小题3分，共30分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）

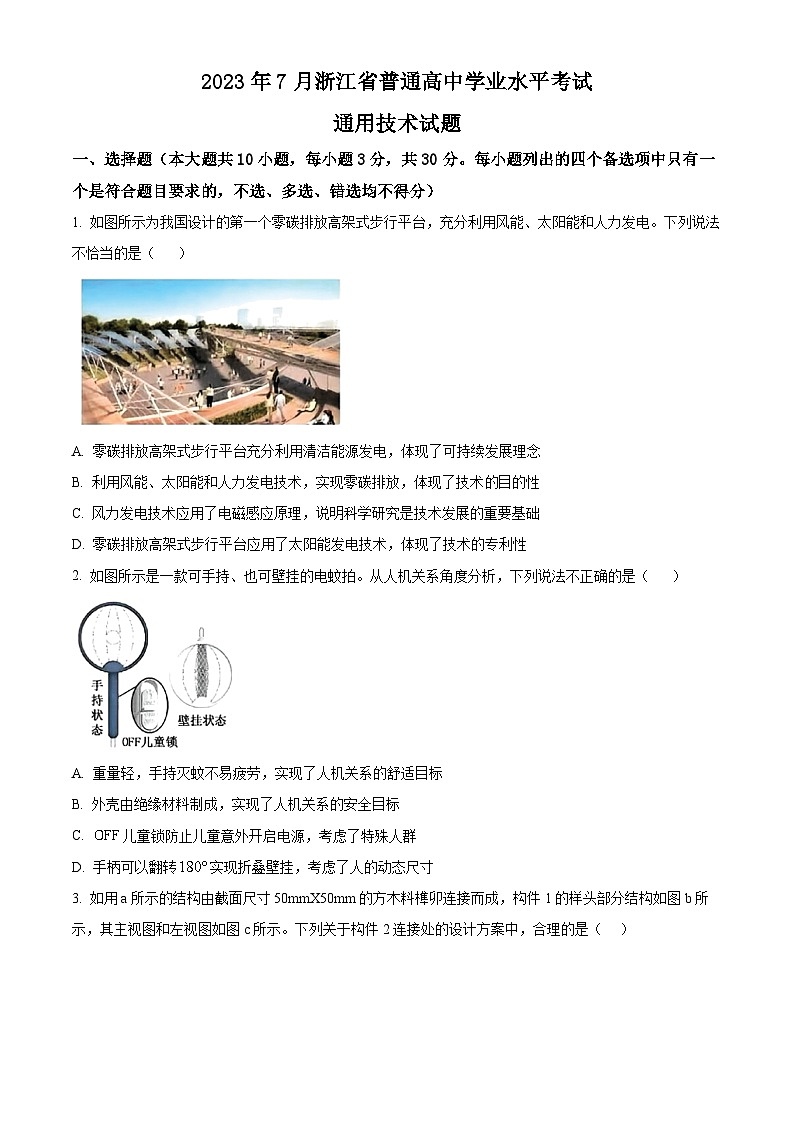

1. 如图所示为我国设计的第一个零碳排放高架式步行平台，充分利用风能、太阳能和人力发电。下列说法不恰当的是（ ）
A. 零碳排放高架式步行平台充分利用清洁能源发电，体现了可持续发展理念
B. 利用风能、太阳能和人力发电技术，实现零碳排放，体现了技术目的性
C. 风力发电技术应用了电磁感应原理，说明科学研究是技术发展的重要基础
D. 零碳排放高架式步行平台应用了太阳能发电技术，体现了技术的专利性
2. 如图所示是一款可手持、也可壁挂的电蚊拍。从人机关系角度分析，下列说法不正确的是（ ）
A. 重量轻，手持灭蚊不易疲劳，实现了人机关系的舒适目标
B. 外壳由绝缘材料制成，实现了人机关系的安全目标
C. 儿童锁防止儿童意外开启电源，考虑了特殊人群
D. 手柄可以翻转实现折叠壁挂，考虑了人的动态尺寸

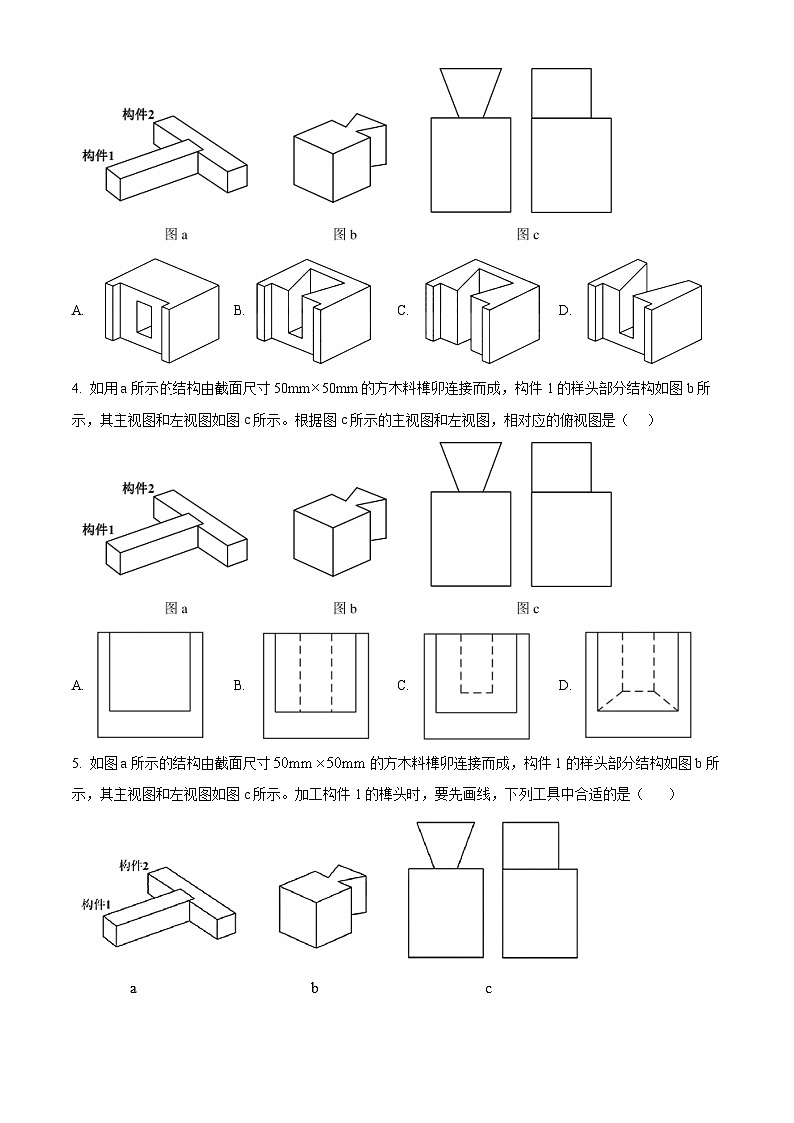

3. 如用a所示的结构由截面尺寸50mmX50mm的方木料榫卯连接而成，构件1的样头部分结构如图b所示，其主视图和左视图如图c所示。下列关于构件2连接处的设计方案中，合理的是（ ）
A. B. C. D.
4. 如用a所示结构由截面尺寸50mm50mm的方木料榫卯连接而成，构件1的样头部分结构如图b所示，其主视图和左视图如图c所示。根据图c所示的主视图和左视图，相对应的俯视图是（ ）
A. B. C. D.

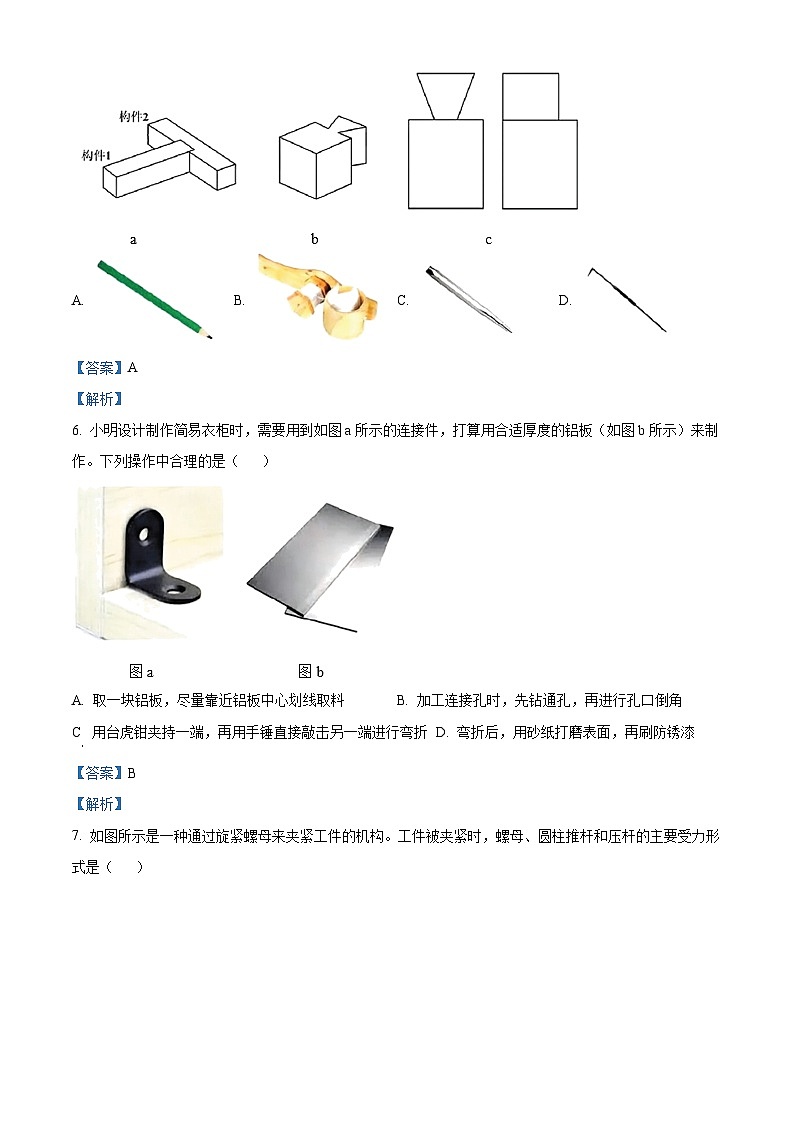

5. 如图a所示的结构由截面尺寸的方木料榫卯连接而成，构件1的样头部分结构如图b所示，其主视图和左视图如图c所示。加工构件1的榫头时，要先画线，下列工具中合适的是（ ）
A. B. C. D.
6. 小明设计制作简易衣柜时，需要用到如图a所示的连接件，打算用合适厚度的铝板（如图b所示）来制作。下列操作中合理的是（ ）
A. 取一块铝板，尽量靠近铝板中心划线取料B. 加工连接孔时，先钻通孔，再进行孔口倒角
C. 用台虎钳夹持一端，再用手锤直接敲击另一端进行弯折D. 弯折后，用砂纸打磨表面，再刷防锈漆
7. 如图所示是一种通过旋紧螺母来夹紧工件的机构。工件被夹紧时，螺母、圆柱推杆和压杆的主要受力形式是（ ）
A. 螺母受拉、圆柱推杆受压、压杆受弯曲B. 螺母受压、圆柱推杆受弯曲、压杆受压
C. 螺母受压、圆柱推杆受压、压杆受弯曲D. 螺母受拉、圆柱推杆受弯曲、压杆受压
8. 如图所示是一款焊接设备。操作时，先放好被焊工件，再用双手同时触碰两侧的微动开关，控制纯铜电极下压与被焊工件接触，完成焊接，焊接区域周围安装光栅传感器，只要任意一条光栅被遮挡，焊接作业立即停止。针对以上操作流程，下列说法中正确的是（ ）
A. 设置遮挡光栅环节目的是为了消除安全隐患
B. 放置工件环节不能再分解为更小的环节
C. 将微动开关更换成按钮开关，可以提高操作效率
D. 该操作流程可表示：清空焊接台→放置工件→双手同时触碰微动开关→遮挡光栅→电极下压通电完成焊接
9. 如图所示是某杂粮自动定量包装系统示意图。系统工作过程如下：加料时，传感器获取称料斗中的料量信息，并传送给控制器，与设定料量比较，当称料斗中的实际料量达到设定料量时，进料阀关闭；接着，装料机构完成装袋，装有杂粮的包装袋由传送带送至封口机构，完成封口。下列关于该系统的说法中，不合理的是（ ）
A. 该系统的目标是实现杂粮自动定量包装B. 该系统包含称量、装袋、传送、封口等子系统
C. 加快传送带的运行速度可以提高生产效率D. 增加进料阀的微调功能，可提升加料的精确度
10. 如图所示是某杂粮自动定量包装系统示意图，系统工作过程如下：加料时，传感器获取称料斗中的料量信息，并传送给控制器，与设定料量比较，当称料斗中的实际料量达到设定料量时，进料阀关闭；接着，装料机构完成装袋，装有杂粮的包装袋由传送带送至封口机构，完成封口。下列关于称量控制子系统的方框图正确的是（ ）
A.
B.
C.
D.
二、非选择题（本大题共2小题，其中第11小题8分，第12小题12分，共20分）
11. 如图所示是小明设计的迷你垃圾桶，长、宽、高分别为和，由塑料外壳和塑料内桶组合而成。请完成以下各题：
（1）迷你垃圾桶四个脚的底部装有防滑垫，这一设计主要考虑______因素（A．环境；B．人；C．物）；
（2）小明想把盖板的开闭控制由手动改为自动，下列方案中，最合理的是______；
A．外界音量较大时盖板打开，较小时盖板关闭
B．检测到指定区域内有物体时盖板打开，延时5秒盖板关闭
C．光照强度低于设定值时盖板打开，高于设定值时盖板关闭
D．利用遥控器远距离控制盖板的开闭
（3）迷你垃圾桶使用时易从桌面跌落而破损，小明设计了下列性能试验方案，不合理的是_____；
A. B. C.
（4）性能试验结果表明迷你垃圾桶强度略显不足，在内桶和外壳组合方式不变的前提下，请你给小明提出两条提高迷你垃圾桶结构强度的合理建议_______、________。
12. 小明发现淋浴后的湿拖鞋摆放既占空间又不易把水沥干，于是他想设计一款拖鞋架来解决这个问题。在确定设计拖鞋架的项目后，需要进一步明确问题的内容，小明就拖鞋架的材料、放置拖鞋数量、固定方式和结构形式，对全班40名同学展开问卷调查，以下是统计的调查数据。
（1）下列组合中，最能反映大多数同学对拖鞋架的需求的是________；
A．不锈钢，4双拖鞋，悬挂式，折叠式 B．塑料，3双拖鞋，壁挂式，拆卸式
C．实木，4双拖鞋，落地式，拆卸式 D．塑料，4双以上拖鞋，落地式，固定式
（2）小明完成调查和实地考察后，发现多数家庭的毛巾架下方空间可用（毛巾架安装高度约为），于是决定设计一款可挂在毛巾架上的拖鞋架，下列属于设计该拖鞋架的限制因素的是________；
A．墙面材料 B．洗漱间高度 C．拖鞋的制作工艺 D．毛巾架的承重量
（3）小明为拖鞋架制定了如下的设计要求：
①能放置4双图a所示拖鞋，便于把水沥干；
②悬挂可靠，不易晃动，不影响毛巾的悬挂，不能对毛巾架进行加工；
③拖鞋不得与悬挂的毛巾接触，毛巾长宽为；
④拖鞋架的长度不超过毛巾架（如图b所示）的长度。
请你根据以上要求设计一个拖鞋架（材料自选），画出设计草图（必要时可用文字补充说明）________；
（4）在你的设计草图上标注主要尺寸________。
