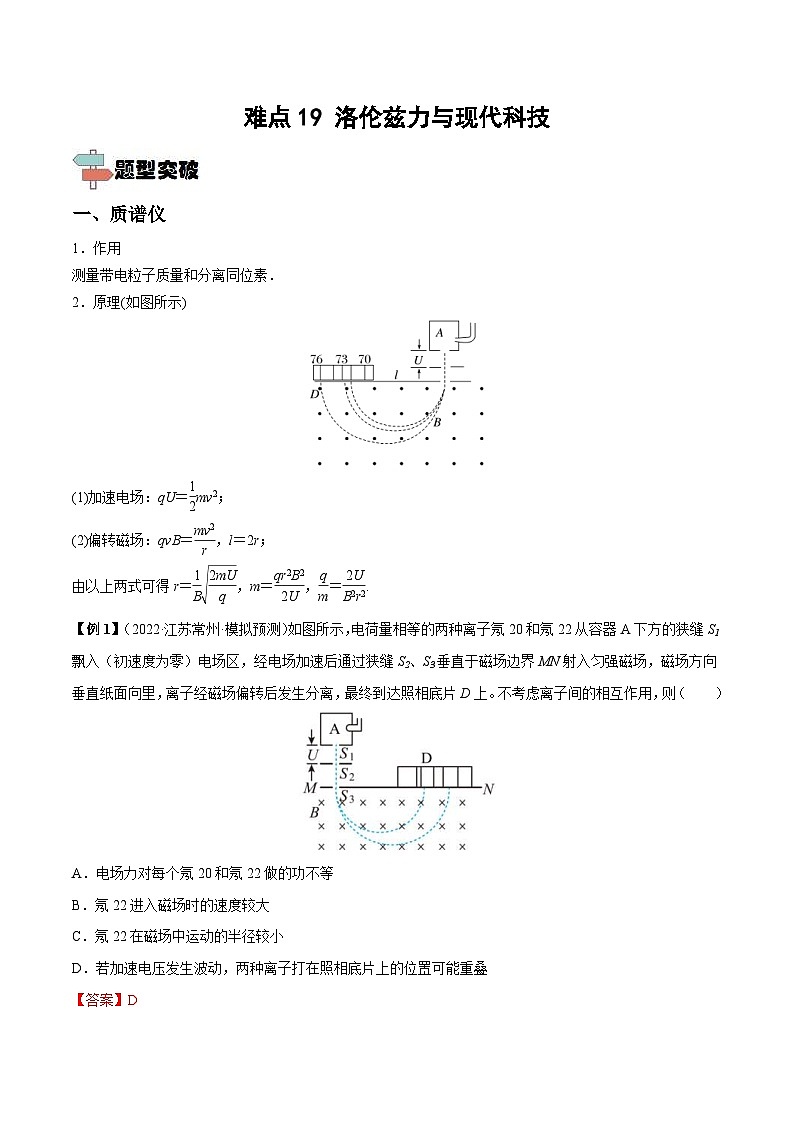

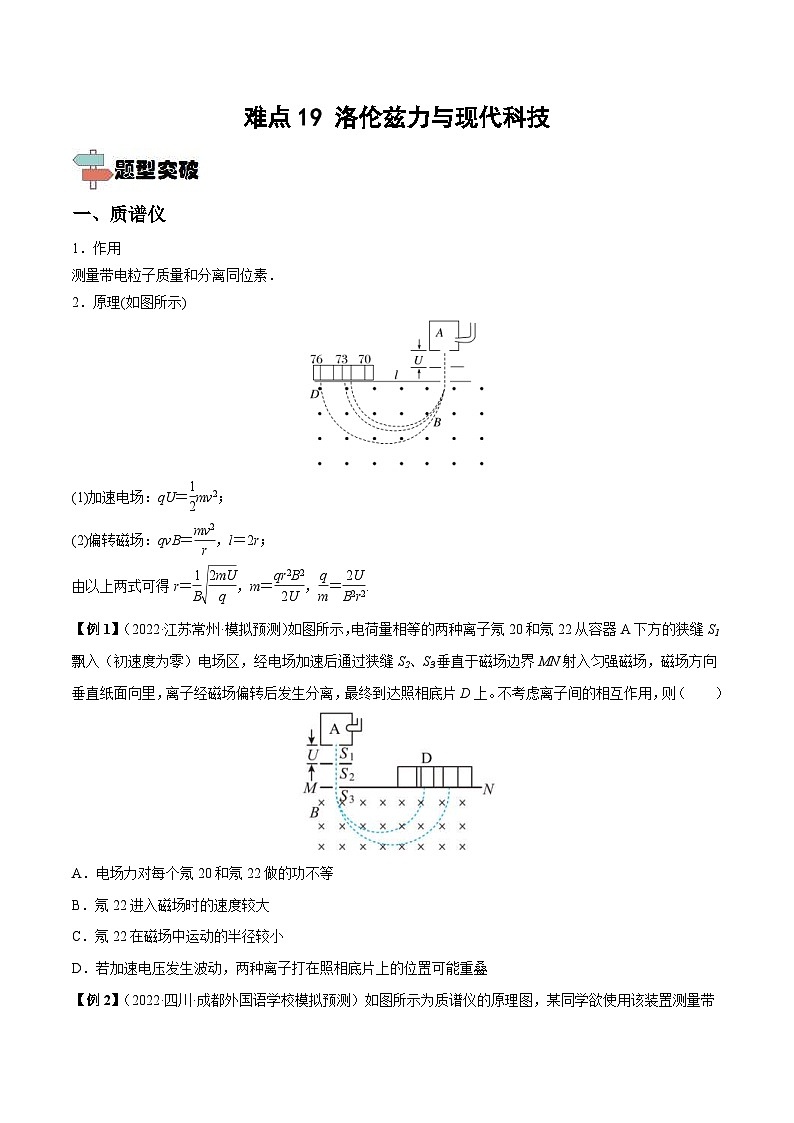

一、质谱仪
1．作用
测量带电粒子质量和分离同位素．
2．原理(如图所示)
(1)加速电场：qU＝eq \f(1,2)mv2；
(2)偏转磁场：qvB＝eq \f(mv2,r)，l＝2r；
由以上两式可得r＝eq \f(1,B)eq \r(\f(2mU,q))，m＝eq \f(qr2B2,2U)，eq \f(q,m)＝eq \f(2U,B2r2).

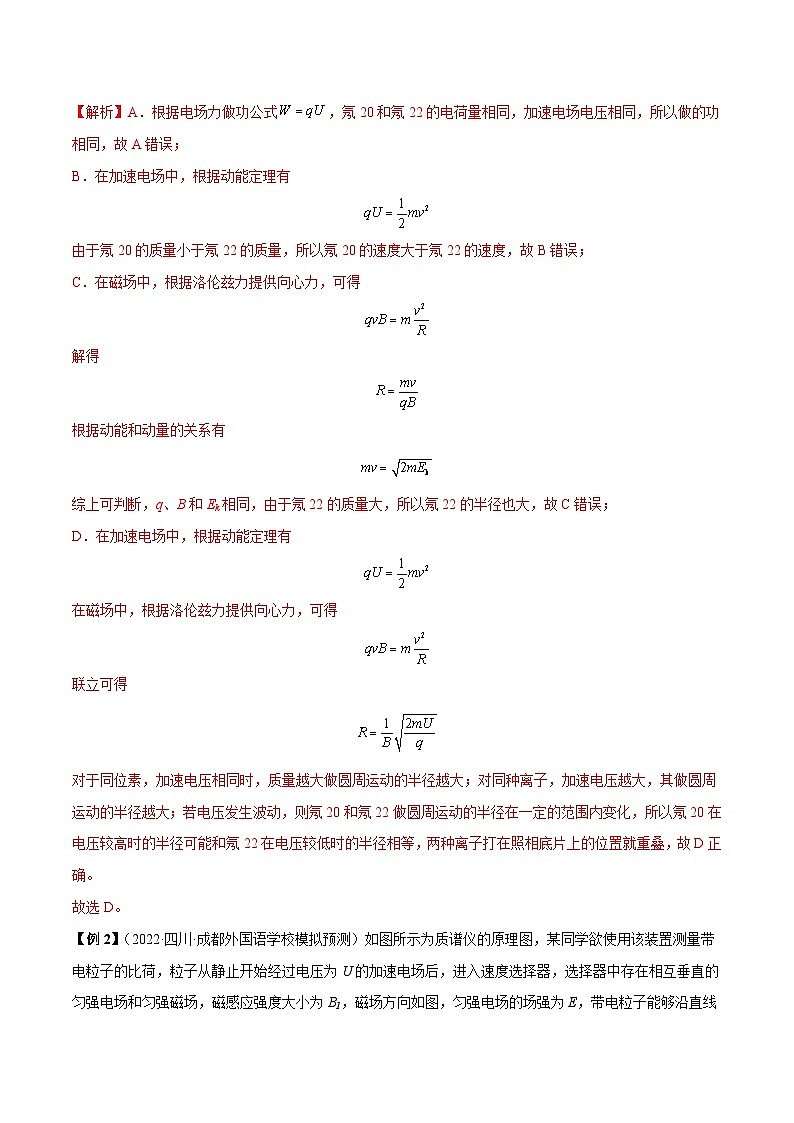

【例1】（2022·江苏常州·模拟预测）如图所示，电荷量相等的两种离子氖20和氖22从容器A下方的狭缝S1飘入（初速度为零）电场区，经电场加速后通过狭缝S2、S3垂直于磁场边界MN射入匀强磁场，磁场方向垂直纸面向里，离子经磁场偏转后发生分离，最终到达照相底片D上。不考虑离子间的相互作用，则（ ）
A．电场力对每个氖20和氖22做的功不等
B．氖22进入磁场时的速度较大
C．氖22在磁场中运动的半径较小
D．若加速电压发生波动，两种离子打在照相底片上的位置可能重叠

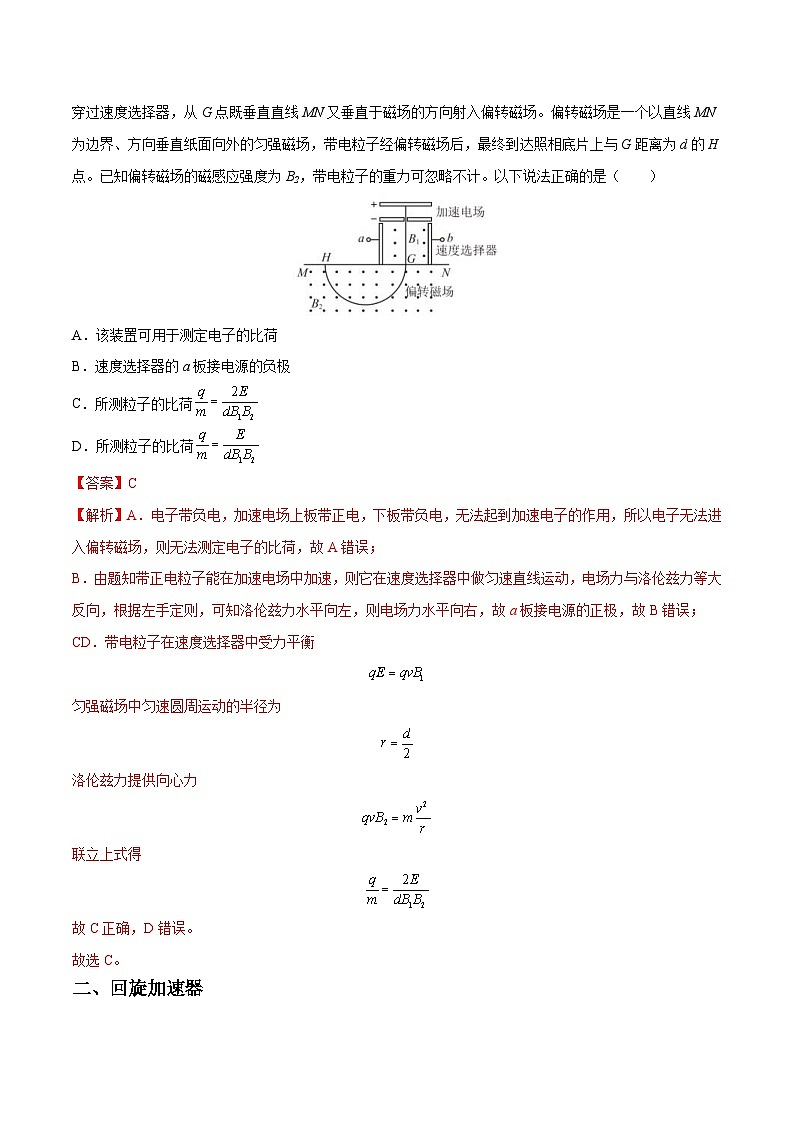

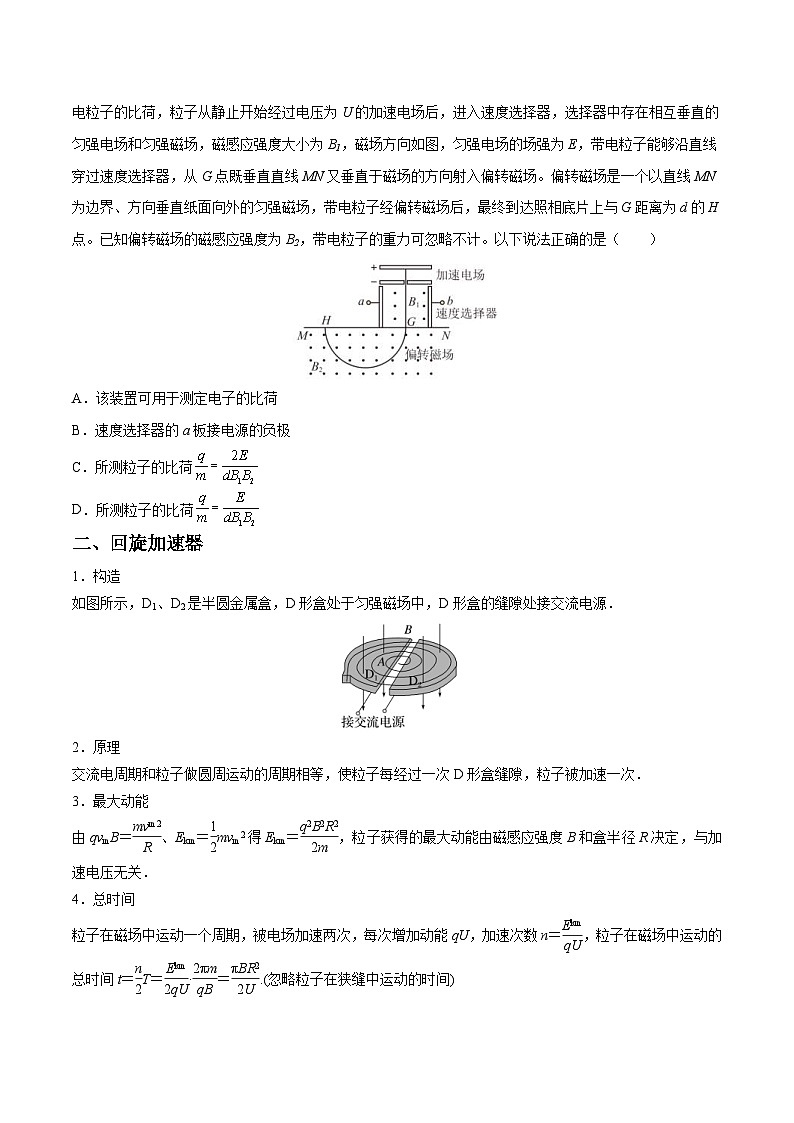

【例2】（2022·四川·成都外国语学校模拟预测）如图所示为质谱仪的原理图，某同学欲使用该装置测量带电粒子的比荷，粒子从静止开始经过电压为U的加速电场后，进入速度选择器，选择器中存在相互垂直的匀强电场和匀强磁场，磁感应强度大小为B1，磁场方向如图，匀强电场的场强为E，带电粒子能够沿直线穿过速度选择器，从G点既垂直直线MN又垂直于磁场的方向射入偏转磁场。偏转磁场是一个以直线MN为边界、方向垂直纸面向外的匀强磁场，带电粒子经偏转磁场后，最终到达照相底片上与G距离为d的H点。已知偏转磁场的磁感应强度为B2，带电粒子的重力可忽略不计。以下说法正确的是（ ）
A．该装置可用于测定电子的比荷
B．速度选择器的a板接电源的负极
C．所测粒子的比荷 SKIPIF 1 < 0
D．所测粒子的比荷 SKIPIF 1 < 0
二、回旋加速器
1．构造
如图所示，D1、D2是半圆金属盒，D形盒处于匀强磁场中，D形盒的缝隙处接交流电源．
2．原理
交流电周期和粒子做圆周运动的周期相等，使粒子每经过一次D形盒缝隙，粒子被加速一次．
3．最大动能
由qvmB＝eq \f(mvm2,R)、Ekm＝eq \f(1,2)mvm2得Ekm＝eq \f(q2B2R2,2m)，粒子获得的最大动能由磁感应强度B和盒半径R决定，与加速电压无关．
4．总时间
粒子在磁场中运动一个周期，被电场加速两次，每次增加动能qU，加速次数n＝eq \f(Ekm,qU)，粒子在磁场中运动的总时间t＝eq \f(n,2)T＝eq \f(Ekm,2qU)·eq \f(2πm,qB)＝eq \f(πBR2,2U).(忽略粒子在狭缝中运动的时间)

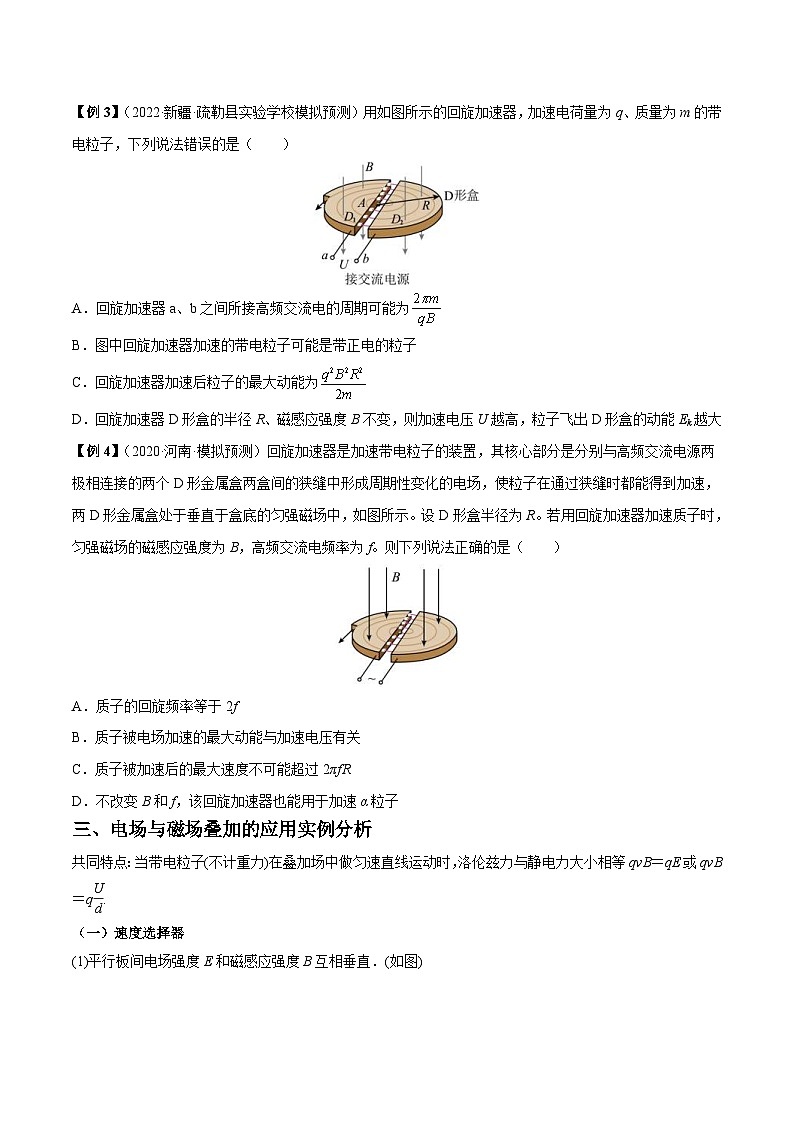

【例3】（2022·新疆·疏勒县实验学校模拟预测）用如图所示的回旋加速器，加速电荷量为q、质量为m的带电粒子，下列说法错误的是（ ）
A．回旋加速器a、b之间所接高频交流电的周期可能为 SKIPIF 1 < 0
B．图中回旋加速器加速的带电粒子可能是带正电的粒子
C．回旋加速器加速后粒子的最大动能为 SKIPIF 1 < 0
D．回旋加速器D形盒的半径R、磁感应强度B不变，则加速电压U越高，粒子飞出D形盒的动能Ek越大
【例4】（2020·河南·模拟预测）回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示。设D形盒半径为R。若用回旋加速器加速质子时，匀强磁场的磁感应强度为B，高频交流电频率为f。则下列说法正确的是（ ）
A．质子的回旋频率等于2f
B．质子被电场加速的最大动能与加速电压有关
C．质子被加速后的最大速度不可能超过2πfR
D．不改变B和f，该回旋加速器也能用于加速α粒子
三、电场与磁场叠加的应用实例分析
共同特点：当带电粒子(不计重力)在叠加场中做匀速直线运动时，洛伦兹力与静电力大小相等qvB＝qE或qvB＝qeq \f(U,d).
（一）速度选择器
(1)平行板间电场强度E和磁感应强度B互相垂直．(如图)
(2)带电粒子能够沿直线匀速通过速度选择器的条件是洛伦兹力与静电力平衡
qvB＝qE，即v＝eq \f(E,B).
(3)速度选择器只能选择粒子的速度，不能选择粒子的电性、电荷量、质量．
(4)速度选择器具有单向性．
【例5】（2022·全国·高三课时练习）如图所示，两水平金属板构成的器件中同时存在着匀强电场和匀强磁场，电场强度E和磁感应强度B相互垂直。一带电粒子以某一水平速度从P点射入，恰好能沿直线运动，不计带电粒子的重力。下列说法正确的是（ ）
A．粒子一定带正电
B．粒子的速度大小v= SKIPIF 1 < 0
C．若粒子速度大小改变，则粒子将做曲线运动
D．若粒子速度大小改变，则电场对粒子的作用力会发生变化
（二）磁流体发电机
(1)原理：如图所示，等离子体喷入磁场，正、负离子在洛伦兹力的作用下发生偏转而聚集在B、A板上，产生电势差，它可以把离子的动能通过磁场转化为电能．
(2)电源正、负极判断：根据左手定则可判断出正离子偏向B板，图中的B是发电机的正极．
(3)发电机的电动势：当发电机外电路断路时，正、负离子所受静电力和洛伦兹力平衡时，两极板间达到的最大电势差为U，则qeq \f(U,d)＝qvB，得U＝Bdv，则E＝U＝Bdv.
当发电机接入电路时，遵从闭合电路欧姆定律．
【例6】（2022·全国·高三课时练习）磁流体发电的原理如图所示。将一束速度为v的等离子体垂直于磁场方向喷入磁感应强度为B的匀强磁场中，在相距为d、宽为a、长为b的两平行金属板间便产生电压。如果把上、下板和电阻R连接，上、下板就是一个直流电源的两极。若稳定时等离子体在两板间均匀分布，电阻率为ρ，忽略边缘效应，下列判断正确的是（ ）
A．上板为正极，电流I＝ SKIPIF 1 < 0
B．上板为负极，电流I＝ SKIPIF 1 < 0
C．下板为正极，电流I＝ SKIPIF 1 < 0
D．下板为负极，电流I＝ SKIPIF 1 < 0
（三）电磁流量计
(1)流量(Q)：单位时间流过导管某一截面的液体的体积．
(2)导电液体的流速(v)的计算．
如图所示，一圆柱形导管直径为d，用非磁性材料制成，其中有可以导电的液体向右流动．导电液体中的正、负离子在洛伦兹力作用下发生偏转，使a处积累正电荷，b处积累负电荷，使a、b间出现电势差，φa>φb.当自由电荷所受静电力和洛伦兹力平衡时，a、b间的电势差(U)达到最大，由qeq \f(U,d)＝qvB，可得v＝eq \f(U,Bd).
(3)流量的表达式：Q＝Sv＝eq \f(πd2,4)·eq \f(U,Bd)＝eq \f(πdU,4B).
(4)电势高低的判断：根据左手定则可得φa>φb.
【例7】（2023·全国·高三专题练习）为了测量化工厂的污水排放量，技术人员在排污管末端安装了流量计（流量Q为单位时间内流过某截面流体的体积）。如图所示，长方体绝缘管道的长、宽、高分别为a、b、c，左、右两端开口，所在空间有垂直于前后面向里、磁感应强度大小为B的匀强磁场，在上、下两个面的内侧固定有金属板M、N，含有大量的正、负离子的污水充满管道，从左向右匀速流动，测得M、N间电压为U。由于污水流过管道时受到阻力f的作用，左、右两侧管口需要维持一定的压强差。已知沿流速方向长度为L、流速为v的污水，受到的阻力 SKIPIF 1 < 0 （k为比例系数）。下列说法正确的是（ ）
A．污水的流量 SKIPIF 1 < 0
B．金属板 SKIPIF 1 < 0 的电势低于金属板 SKIPIF 1 < 0 的电势
C．电压 SKIPIF 1 < 0 与污水中的离子浓度有关
D．左、右两侧管口的压强差为 SKIPIF 1 < 0
（四）霍尔效应的原理和分析
(1)定义：高为h、宽为d的导体(自由电荷是电子或正电荷)置于匀强磁场B中，当电流通过导体时，在导体的上表面A和下表面A′之间产生电势差，这种现象称为霍尔效应，此电压称为霍尔电压．
(2)电势高低的判断：如图，导体中的电流I向右时，根据左手定则可得，若自由电荷是电子，则下表面A′的电势高．若自由电荷是正电荷，则下表面A′的电势低．
(3)霍尔电压：导体中的自由电荷(电荷量为q)在洛伦兹力作用下偏转，A、A′间出现电势差，当自由电荷所受静电力和洛伦兹力平衡时，A、A′间的电势差(U)就保持稳定，由qvB＝qeq \f(U,h)，I＝nqvS，S＝hd，联立解得U＝eq \f(BI,nqd)＝keq \f(BI,d)，k＝eq \f(1,nq)称为霍尔系数．
【例8】（2022·云南·昌宁县第一中学高三阶段练习）霍尔元件是一种应用霍尔效应的磁传感器，广泛应用于各领域，如在翻盖手机中，常用霍尔元件来控制翻盖时开启或关闭运行程序。如图是一霍尔元件的示意图，磁场方向垂直霍尔元件工作面，霍尔元件宽为d（M、N间距离），厚为h（图中上下面距离），当通以图示方向电流时，MN两端将出现电压UMN，则（ ）
A．MN两端电压UMN仅与磁感应强度B有关
B．若霍尔元件的载流子是自由电子，则MN两端电压UMN
