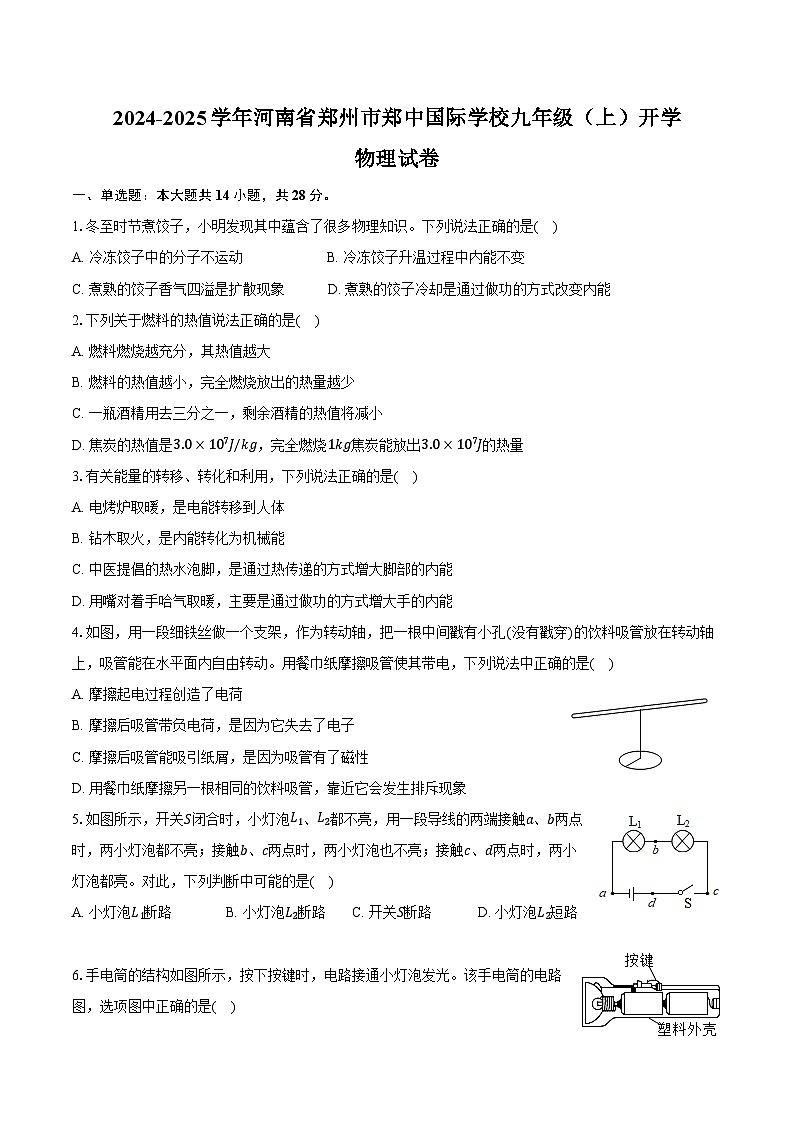

2024-2025学年河南省郑州市郑中国际学校九年级（上）开学物理试卷（含解析）
展开
这是一份2024-2025学年河南省郑州市郑中国际学校九年级（上）开学物理试卷（含解析），共16页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
一、单选题：本大题共14小题，共28分。
1.冬至时节煮饺子，小明发现其中蕴含了很多物理知识。下列说法正确的是( )
A. 冷冻饺子中的分子不运动 B. 冷冻饺子升温过程中内能不变
C. 煮熟的饺子香气四溢是扩散现象 D. 煮熟的饺子冷却是通过做功的方式改变内能
2.下列关于燃料的热值说法正确的是( )
A. 燃料燃烧越充分，其热值越大
B. 燃料的热值越小，完全燃烧放出的热量越少
C. 一瓶酒精用去三分之一，剩余酒精的热值将减小
D. 焦炭的热值是3.0×107J/kg，完全燃烧1kg焦炭能放出3.0×107J的热量
3.有关能量的转移、转化和利用，下列说法正确的是( )
A. 电烤炉取暖，是电能转移到人体
B. 钻木取火，是内能转化为机械能
C. 中医提倡的热水泡脚，是通过热传递的方式增大脚部的内能
D. 用嘴对着手哈气取暖，主要是通过做功的方式增大手的内能
4.如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，下列说法中正确的是( )
A. 摩擦起电过程创造了电荷
B. 摩擦后吸管带负电荷，是因为它失去了电子
C. 摩擦后吸管能吸引纸屑，是因为吸管有了磁性
D. 用餐巾纸摩擦另一根相同的饮料吸管，靠近它会发生排斥现象
5.如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是( )
A. 小灯泡L1断路B. 小灯泡L2断路C. 开关S断路D. 小灯泡L2短路

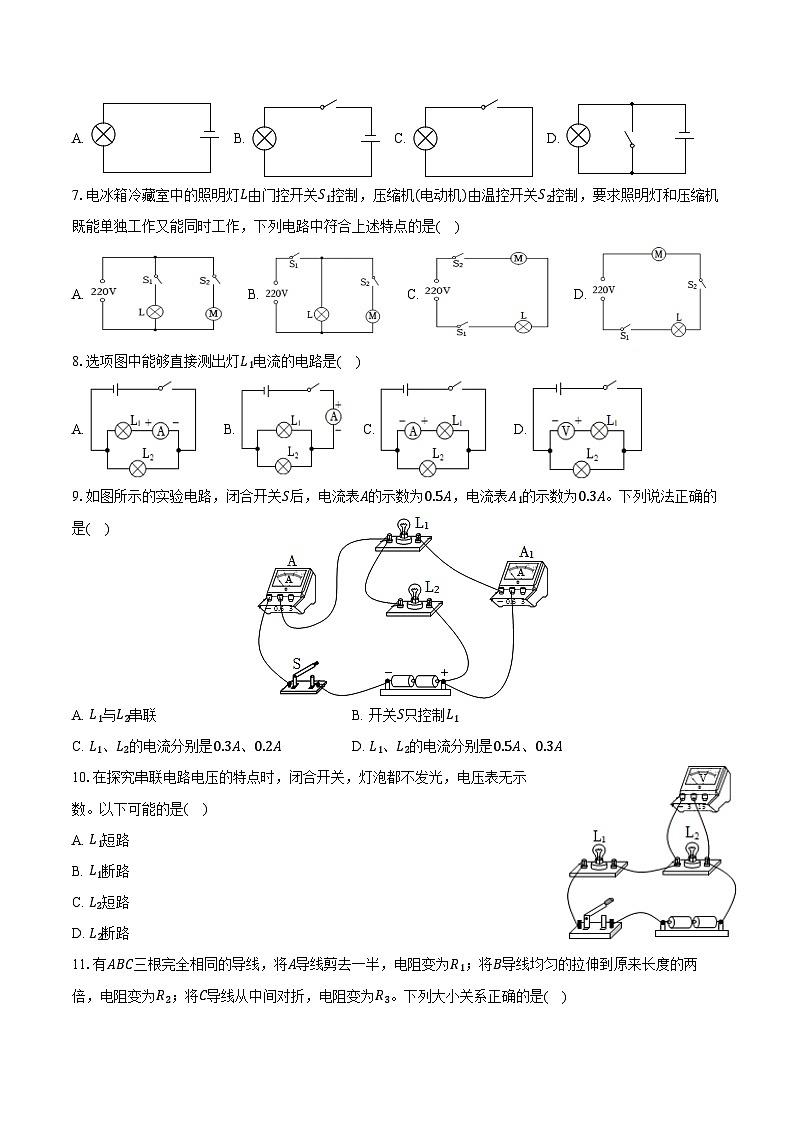

6.手电筒的结构如图所示，按下按键时，电路接通小灯泡发光。该手电筒的电路图，选项图中正确的是( )
A. B. C. D.
7.电冰箱冷藏室中的照明灯L由门控开关S1控制，压缩机(电动机)由温控开关S2控制，要求照明灯和压缩机既能单独工作又能同时工作，下列电路中符合上述特点的是( )
A. B. C. D.
8.选项图中能够直接测出灯L1电流的电路是( )
A. B. C. D.
9.如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A。下列说法正确的是( )
A. L1与L2串联B. 开关S只控制L1
C. L1、L2的电流分别是0.3A、0.2AD. L1、L2的电流分别是0.5A、0.3A
10.在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以下可能的是( )
A. L1短路
B. L1断路
C. L2短路
D. L2断路
11.有ABC三根完全相同的导线，将A导线剪去一半，电阻变为R1；将B导线均匀的拉伸到原来长度的两倍，电阻变为R2；将C导线从中间对折，电阻变为R3。下列大小关系正确的是( )
A. R1>R2>R3B. R2>R1>R3C. R2>R3>R1D. R3>R1>R2

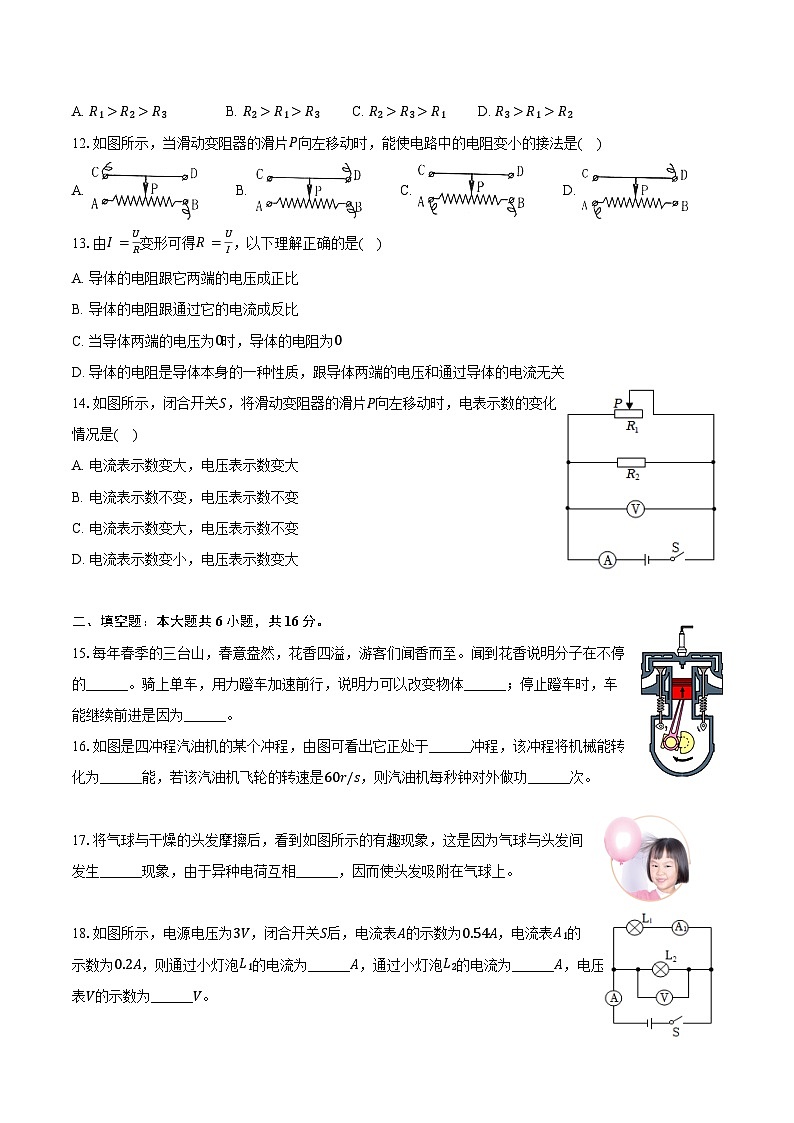

12.如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是( )
A. B. C. D.
13.由I=UR变形可得R=UI，以下理解正确的是( )
A. 导体的电阻跟它两端的电压成正比
B. 导体的电阻跟通过它的电流成反比
C. 当导体两端的电压为0时，导体的电阻为0
D. 导体的电阻是导体本身的一种性质，跟导体两端的电压和通过导体的电流无关
14.如图所示，闭合开关S，将滑动变阻器的滑片P向左移动时，电表示数的变化
情况是( )
A. 电流表示数变大，电压表示数变大
B. 电流表示数不变，电压表示数不变
C. 电流表示数变大，电压表示数不变
D. 电流表示数变小，电压表示数变大
二、填空题：本大题共6小题，共16分。
15.每年春季的三台山，春意盎然，花香四溢，游客们闻香而至。闻到花香说明分子在不停的______。骑上单车，用力蹬车加速前行，说明力可以改变物体______；停止蹬车时，车能继续前进是因为______。
16.如图是四冲程汽油机的某个冲程，由图可看出它正处于______冲程，该冲程将机械能转化为______能，若该汽油机飞轮的转速是60r/s，则汽油机每秒钟对外做功______次。
17.将气球与干燥的头发摩擦后，看到如图所示的有趣现象，这是因为气球与头发间发生______现象，由于异种电荷互相______，因而使头发吸附在气球上。
18.如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.54A，电流表A1的
示数为0.2A，则通过小灯泡L1的电流为______A，通过小灯泡L2的电流为______A，电压
表V的示数为______V。
19.如图所示，物块处于静止状态，则物块重力为______N，电流表读数为______A，电压表读数为______V。
20.如图为灯泡L和定值电阻R的I−U图像，若将L和R并联在电源电压为3V的电路中，干路电流为______A；若将其串联在电源电压为4V的电路中，L和R的阻值之比为______。
三、作图题：本大题共1小题，共4分。
21.请根据图甲所示的实物电路，在图乙的虚线框内画出对应的电路图。
四、实验探究题：本大题共1小题，共8分。
22.实验小组探究“电流与电压的关系”。
(1)实验前，他们设计了实验探究的思路：保持电阻不变，探究电流与电压的关系，物理上把这种研究方法叫______法。
(2)根据图甲的电路图连接电路时，开关应______。闭合开关前，应将滑动变阻器的滑片移到______端(选填“A”或“B”)。
(3)检查图乙，发现有一根导线接错，请在这根导线上打“×”，并画出正确接法，且导线不交叉。
(4)正确连接电路后，闭合开关，移动滑片，记录第1组电压表和电流表的示数后，为完成后续实验，应逐渐将滑片向______端移动(选填“A”或“B”)，数据记录如表。其中第3次实验时电流表的示数如图丙所示，读数为______A。
(5)分析实验数据可得结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成______。
(6)某同学用小灯泡代替电阻重复上述实验，发现无法得出(5)中的结论，原因是______。
五、计算题：本大题共2小题，共14分。
23.小红一家到某基地露营时，用火炉将质量为2kg、初温为20℃的水加热到60℃，燃烧了100g木炭。已知：水的比热容c水=4.2×103J/(kg⋅℃)，木炭的热值q=3.36×107J/kg。求：
(1)水吸收的热量；
(2)该火炉烧水的热效率。
24.如图所示，这是调光台灯及其简化电路图，电源电压不变，不考虑灯泡L灯丝电阻随温度变化的影响。闭合开关S，移动滑动变阻器R的滑片P到b端时，灯泡L正常发光，电压表示数为10V，电流表示数为0.5A，滑动变阻器的最大阻值为10Ω。求：
(1)电源电压；
(2)灯泡L正常发光时灯丝的电阻；
(3)滑动变阻器的滑片移到中间位置时电流表的示数。
答案解析
1.C
【解析】解：A、冷冻饺子中的分子也会运动，故A错误；
B、冷冻饺子升温过程中内能增大，故B错误；
C、煮熟的饺子香气四溢是扩散现象，故C正确；
D、煮熟的饺子冷却是通过热传递的方式改变内能，故D错误。
故选：C。
(1)分子在永不停息地做无规则运动；
(2)物体的内能与物体的温度、状态等有关；
(3)不同的分子在相互接触时彼此进入对方的现象叫扩散现象；
(4)改变物体内能的方式：做功和热传递。
本题考查了分子运动，属于基础题。
2.D
【解析】解：AC、热值是燃料的特性，其大小仅与燃料的种类有关，而与燃料的质量和燃烧程度无关，故AC错误；
B、根据Q放=mq知在质量相同时，燃料的热值越小，完全燃烧放出的热量越少，故B错误；
D、焦炭放出的热量：Q放=mq=1kg×3.0×107J/kg=3.0×107J，故D正确。
故选：D。
(1)热值是燃料的特性，其大小仅与燃料的种类有关，而与燃料的质量和燃烧程度无关；
(2)根据Q放=mq分析解答；
(3)知道焦炭的热值和质量，根据Q放=mq求出焦炭放出的热量。
本题考查了学生对热值概念和燃料完全燃烧放出热量的计算的了解与掌握，理解热值是燃料的特性。
3.C
【解析】解：A、电烤炉取暖是利用电流的热效应工作的，是电能先转化为内能，内能通过热传递转移到人体，故A错误；
B、古人钻木取火是通过做功方式将机械能转化为内能，故B错误；
C、热水泡脚，是通过热传递的方式将水的内能转移到脚上，增大脚部的内能，故C正确；
D、对着手“呵气”取暖，是热的传递过程，属通过热传递改变物体内能，故D错误；
故选：C。
(1)能量之间可以相互转化；电能可以转化为其他形式的能；
(2)改变物体内能的方式：做功和热传递。
本题考查了改变内能的两种方式、能量的理解，转化和转移，属于基础题。
4.D
【解析】解：A、吸管和餐巾纸摩擦起电时，一个物体因为失去电子带上了正电，另一个物体因为得到电子带了负电，故它们带上了异种电荷，所以实质是电子发生了转移，故A错误；
B、摩擦后吸管带负电荷，说明吸管束缚电子的能力强一些，吸管得到电子，故B错误；
C、摩擦后吸管能吸引纸屑，是因为吸管有了电荷，带电体能吸引轻小物体，故C错误；
D、用餐巾纸摩擦另一根相同的饮料吸管，由于吸管带相同的电荷，它们靠近它会发生排斥现象，故D正确。
故选：D。
(1)摩擦起电的实质是电子发生了转移，物体失去电子带正电，物体得到电子带负电；
(2)带电体能够吸引轻小物体；
(3)同种电荷相互排斥。
知道摩擦起电的实质和带电体可以吸引不带电的物体，以及电荷之间的相互作用，是正确解答本题的关键。
5.C
【解析】解：由电路图知，两灯串联；
A如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光，故A错误；
B如果灯L2断路，导线接触b、c两点时，L1会发光，故B错误；
C如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，故C正确；
D如果灯L2短路，L1会发光，故D错误。
故选：C。
由电路图知，两灯串联。闭合开关两灯都不亮，说明不可能发生短路，只能是某处断路。运用假设法逐项分析即可。
用导线检验电路故障时，将导线与用电器并联，其它用电器能工作，此处用电器断路；其它用电器不能工作，其它用电器断路。
6.B
【解析】解：按下按键时，电流流过的路径为正极→灯泡→开关→负极，故B正确。
故选：B。
由题意知，电源、开关、灯泡组成电路，开关控制灯泡，由此分析解答。
本题考查学生对电路图的认识和理解，属于一道基础题。
7.A
【解析】解：经分析可知，灯泡与电动机并联，且照明灯与开关S1串联，电动机与门控开关S2串联，故A正确、BCD错误。
故选：A。
压缩机和照明灯既能单独工作又能同时工作，说明电动机和照明灯并联，电动机由温控开关S2控制说明电动机与开关S2串联，冷藏室中的照明灯是由门控开关S1控制说明照明灯与门控开关S1串联。
本题考查了并联电路的特点和开关的作用，明确串并联电路的特点是关键。
8.C
【解析】解：A、图中电流表与灯L1串联，但电流表的正负接线柱接反了，故A不合题意；
B、图中电流表串联在干路中，测的是干路电流，故B不合题意；
C、图中电流表与灯L1串联，电流表的正负接线柱接法正确，能够直接测量通过灯L1的电流，故C符合题意；
D、图中电压表与灯L1串联，不能测灯L1的电流，故D不合题意。
故选：C。
电流表应该与被测用电器串联，并且使电流从正接线柱流入，负接线柱流出，据此判断。
熟知电流表的连接方法，会判断电流表与哪个用电器串联，并注意电流表的正负接线柱接法，是解答的关键。
9.C
【解析】解：由图知，电流从电源正极流出，分为两个支路，一条支路上只有L2，另一条支路上有电流表A1、灯L1，汇合后经电流表A、开关回到电源负极。
A、电路中，L1与L2并联，故A错误；
B、开关S在干路上，控制L1、L2，故B错误；
CD、电流表A在干路上，示数为0.5A，电流表A1在灯L1所在支路上，测量通过L1的电流表示数为0.3A，则通过L2的电流为0.5A−0.3A=0.2A，故C正确、D错误。
故选：C。
分析电路图，确定电路的连接方式、电流表的测量对象，根据串并联电路的电流特点分析判断。
本题考查了串并联电路区分、并联电路的特点，确定两个电流表的位置是关键。
10.B
【解析】解：由图可知，该电路为串联电路，电压表测量灯泡L2两端的电压，闭合开关，灯泡都不发光，电压表无示数；
两个小灯泡都不发光，不可能是L1短路或L2短路，如果L1短路，L2会发光，如果L2短路，L1会发光；
可能出现了断路，电压表无示数，说明是灯L1 断路，如果灯L2断路，电压表会有示数。
故选：B。
由图可知，该电路为串联电路，电压表测量灯泡L2两端的电压，两个小灯泡都不再发光，可能出现了断路，根据电压表示数判定故障的原因。
用电压表判断故障时，若电压表有读数，可能是所并联的地方开路或其他地方短路了，若电压表没有读数，则可能是所并联的地方短路或其他地方开路了。
11.B
【解析】解：有ABC三根完全相同的导线，将A导线剪去一半，电阻变为原来的一半，即R1比原来小，将B导线均匀的拉伸到原来长度的两倍，长度增加，横截面积减小，电阻变大，R2比原来的电阻大；
将C导线从中间对折，长度变为一半，电阻变小，但与减去一半比，长度相同，横截面积更大，电阻更小，说明电阻R3小于R1，则三个电阻的关系R2>R1>R3。
故选：B。
(1)掌握影响电阻大小的因素：材料、长度、横截面积和温度，温度对电阻的影响通常情况下忽略不计；
(2)若材料相同，导体越长、横截面积越小，导体的电阻越大。
此题考查了电阻大小的判断，要熟练掌握影响电阻大小的因素，特别注意电阻与长度和横截面积的关系。
12.D
【解析】解：
A图滑动变阻器的接线柱接B和C，连入电路中的电阻丝是PB部分。当滑片P向左滑动时，PB电阻丝长度变大，电阻变大。此选项不符合题意；
B图滑动变阻器的接线柱接B和D，连入电路中的电阻丝是PB部分。当滑片P向左滑动时，PB电阻丝长度变大，电阻变大。此选项不符合题意；
C图滑动变阻器的接线柱接B和A，连入电路中的电阻丝是AB部分。无论怎样移动滑片，滑动变阻器接入电路电阻不变。此选项不符合题意；
D图滑动变阻器的接线柱接A和D，连入电路中的电阻丝是AP部分。当滑片P向左滑动时，AP电阻丝长度变小，电阻变小。此选项符合题意。
故选：D。
滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”。哪一段电阻丝被接入电路中是由下面的接线柱决定的。若接左下接线柱，滑片向左移动，电阻变小，；若接右下接线柱，滑片向左移动，电阻变大。
本题考查了滑动变阻器的原理和作用，能够正确判断哪一段电阻丝被连入电路中是本题的解题关键所在。
13.D
【解析】解：因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，当导体两端的电压为0时，导体的电阻不为0，故D正确。
故选：D。
电阻是导体本身的一种性质，它与电流、电压都无关，但在数值上等于电压、电流的比值；电阻的影响因素是材料、长度、横截面积、温度等因素。
本题考查欧姆定律公式变形的理解，应明确影响电阻大小的因素是导体的材料、长度、横截面积和温度，这类选择题常有两种说法是正确的：一是电阻与电压、电流无关；二是电阻等于电压、电流的比值。
14.C
【解析】解：变阻器与定值电阻并联，电压表测定值电阻的电压(电源电压)，电流表测干路的电流，将滑动变阻器的滑片P向左移动时，电压表示数不变，因变阻器连入电路的电阻变小，由并联电阻的规律，总电阻变小，由欧姆定律可知，总电流变大，即电流表示数变大。
故选：C。
分析电路的连接及电表测量的物理量，变阻器连入电路的电阻变小，滑片P向左移动时由并联电阻的规律得出总电阻的变化，由欧姆定律可确定电流表示数的变化。
本题考查并联电阻的规律及欧姆定律的运用，正确分析电路的结构是关键。
15.做无规则运动 运动状态 车具有惯性
【解析】解：每年春季的三台山，春意盎然，花香四溢，这是扩散现象，闻到花香说明分子在不停地做无规则运动；
骑上单车，用力蹬车加速前行，说明力可以改变物体的运动状态；停止蹬车时，车能继续前进是因为车具有惯性。
故答案为：做无规则运动；运动状态；车具有惯性。
(1)不同的物质相互接触，彼此进入对方的现象叫扩散。分子在不停地做无规则运动是形成扩散的原因。
(2)力的作用效果有两个。一力可以改变物体的形状。二力可以改变物体的运动状态。
(3)物体保持运动状态不变的性质叫惯性，一切物体都具有惯性。
该题考查的知识点有分子的热运动、力可以改变物体的运动状态以及惯性。属于基础知识考查，比较简单。
16.压缩 内 30
【解析】解：从图中可以看出，两个气门关闭，活塞上行，是压缩冲程，此冲程中，机械能转化为内能；
飞轮的转速是60r/s，因为飞轮转动一圈完成两个冲程，所以1s可以完成2×60=120个冲程，完成四个冲程，对外做功一次，所以1s可以做功30次。
故答案为：压缩；内；30。
汽油机一个工作循环有四个冲程，分别是吸气冲程、压缩冲程、做功冲程和排气冲程，根据气门的闭合情况和活塞的运动方向判定是哪个冲程；内燃机的压缩冲程中，机械能转化为内能；
四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次。
解决此题要结合内燃机的四个冲程工作特点进行分析解答，记住相关的数据大小，会根据转速进行相关计算。
17.摩擦起电 吸引
【解析】解：将气球与干燥的头发摩擦后，由于电子转移后，气球与头发带异种电荷，是摩擦起电现象，由于异种电荷互相吸引，因而使头发吸附在气球上。
故答案为：摩擦起电；吸引。
摩擦起电的实质是电子的转移，电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引。
本题考查摩擦起电与电荷的作用规律，属于基础题。
18.0.2；0.34；3
【解析】解：当开关闭合时，两灯泡并联，电流表A测干路的电流，电流表A1测灯L1的电流，已知电流表A的示数为0.54A，即干路电流I=0.54A；
电流表A1的示数为0.2A，则通过小灯泡L1的电流I1=0.2A，
因为并联电路中干路电流等于各支路电流之和，
所以流过灯泡L2的电流：I2=I−I1=0.54A−0.2A=0.34A；
电压表V测量电源电压，则电压表V的示数为3V。
故答案为：0.2；0.34；3。
由图可知，当两个开关都闭合时，两灯泡并联，电流表A测干路的电流，电流表A1测灯L1的电流；由并联电路的电流特点求出流过小灯泡L2上的电流。电压表V测量电源电压。
本题考查了串并联电路的电流和电压的特点，分析清楚电路结构是解题的前提。
19.1.6 0.52 2.3
【解析】解：(1)测力计分度值为0.2N，示数为1.6N，物块处于静止状态，则物块重力为1.6N；
(2)电流表选用小量程，分度值为0.02A，读数为0.52A；
电压表选用小量程，分度值为0.1V，读数为2.3V。
故答案为：1.6；0.52；2.3。
(1)根据测力计分度值读数；
(2)根据电表选用的量程确定分度值读数。
本题考查测力计和电表的读数，为基础题。
20.0.9 1：3
【解析】解：并联电路各个支路两端的电压相等，由图可知，当电源电压为3V时，通过R的电流为0.2A，通过L的电流为0.4A，则干路的电流为：I′=IR+IL=0.2A+0.4A=0.6A；
将L和R串联在电源电压为4V的电路中，串联电路各处电流相等，串联电路总电压等于各部分电压之和，根据串联电路规律可知，通过小灯泡和定值电阻的电流相同，且小灯泡和定值电阻两端电压之和等于电源电压，由图可知当I=0.2A时，UL=1V，UR=3V，则L与R的阻值之比
RL：R=：3。
故答案为：0.9；1：3。
(1)由并联电路的电压特点，结合图像可知此时通过L和R的电流大小，再由并联电路的电流特点得出干路的电流；
(2)将L和R串联在电源电压为4V的电路中，根据串联电路规律可知，通过小灯泡和定值电阻的电流相同，且小灯泡和定值电阻两端电压之和等于电源电压，由图可知此时灯泡的电压和电阻的电压，根据欧姆定律得到电阻之比。
本题考查串联电路特点、并联电路特点、欧姆定律的灵活运用，正确读取图中信息是解题的关键。
21.解：从实物图中可以看出，两灯并联，电流从正极流出分两支，一支经过灯泡L1、另一支路经过灯泡L2、开关S2、然后共同汇合经开关S1回到电源负极。如图所示：
【解析】先分析实物图，确定两灯的连接方式、开关的位置，据此画出电路图。
本题考查根据实物图画电路图，关键是明白实物图中各个用电器的连接方式，以及电表和开关的位置，属于基础题目。
22.控制变量 断开 A B 0.12 正比 小灯泡的电阻随温度变化而变化
【解析】解：(1)在研究某个因素的影响时，只改变这个量的大小，而保持其他量不变，从而确定这个因素是否影响，这种研究方法叫控制变量法，该实验保持电阻不变，探究电流与电压的关系就是用的控制变量法；
(2)在连接电路的过程中，开关必须处于断开状态，为了保护电路，滑动变阻器在闭合开关前，应将滑片移到最大阻值处，即A端；
(3)图乙中电压表串联在电路中，电流表与电阻并联是错误的，改正后应该是：
；
(4)记录第一组电压表和电流表示数后，由表格可知，电流表的示数在增大，根据欧姆定律，电路的总电阻在减小，所以滑动变阻器的滑片应往B端移动，由图丙中电流表接入的是0.6A的量程，所以分度值是0.02A，读出示数为0.12A；
(5)分析表格发现电压U与电流A的比值是定值，可得出结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成正比；
(6)某同学用小灯泡代替电阻重复实验，不能得出结论，因为小灯泡的灯丝电阻阻值会随温度变化而变化。
故答案为：(1)控制变量法；(2)断开；A；(3)；(4)B；0.12；(5)正比；(6)小灯泡的电阻随温度变化而变化。
(1)控制变量法的定义；
(2)连接电路的注意事项以及滑动变阻器的连接方法；
(3)根据串联电路，电压表，电流表的连接方式；
(4)由表格可知电流在变大，根据欧姆定律可知，电路总阻值减小，即可知滑片的移动方向，根据电流表量程和分度值可读出示数；
(5)分析表格，电压与电流的比值是定值，所以得到结论；
(6)灯泡灯丝电阻随温度的变化而变化。
本题考查了电流与电压的关系实验探究。
23.解：(1)水吸收的热量：
Q吸=c水m水(t−t0)=4.2×103J/(kg⋅℃)×2kg×(60℃−20℃)=3.36×105J；
(2)木炭完全燃烧放出的热量：
Q放=m木炭q=100×10−3kg×3.36×107J/kg=3.36×106J，
火炉烧水的效率：
η=Q吸Q放×100%=3.36×105J3.36×106J×100%=10%。
答：(1)水吸收的热量为3.36×105J；
(2)该火炉烧水的效率为10%。
【解析】(1)由热量公式Q吸=cm(t−t0)可以求出水吸收的热量。
(2)由燃烧值公式Q放=Vq可以求出木炭完全燃烧释放的热量，由效率公式η=Q吸Q放×100%求出该火炉烧水的的效率。
本题考查了求水吸收的热量、火炉的效率，应用热量公式、效率公式即可正确解题。
24.解：(1)由图可知，开关S闭合后，灯泡L与变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流；
当变阻器的滑片P在b端时，变阻器接入电路的电阻为0，由题知此时灯泡两端的电压为10V，则电源电压：U=UL=10V；
(2)当变阻器滑片P在b端时，通过灯泡的电流：IL=0.5A，
由欧姆定律可得，灯泡L的电阻：RL=ULIL=10V0.5A=20Ω；
(3)滑动变阻器的滑片移到中间位置时电阻为总电阻的一半，R=5Ω；
电路中的总电阻R总=RL+R=20Ω+5Ω=25Ω；
电路中的电流I=U总R总=10V25Ω=0.4A。
答：(1)电源电压为10V；
(2)灯泡L正常发光时灯丝的电阻是20Ω；
(3)滑动变阻器的滑片移到中间位置时电流表的示数为0.4A。
【解析】(1)由图可知，开关S闭合后，灯泡L与变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流；当变阻器的滑片P在b端时，变阻器接入电路的电阻为0，由题知此时灯泡两端的电压，则电源电压等于灯泡两端的电压；
(2)由欧姆定律计算灯泡L的电阻；
(3)滑动变阻器的滑片移到中间位置时电阻为总电阻的一半，根据串联电路的特点和欧姆定律计算此时通过灯泡的电流。
本题考查了串联电路的特点和欧姆定律的应用，属于基础题。次数
1
2
3
4
5
电压U/V
0.8
1.0
1.2
1.4
1.6
电流I/A
0.08
0.10
0.14
0.16
一、单选题：本大题共14小题，共28分。
1.冬至时节煮饺子，小明发现其中蕴含了很多物理知识。下列说法正确的是( )
A. 冷冻饺子中的分子不运动 B. 冷冻饺子升温过程中内能不变
C. 煮熟的饺子香气四溢是扩散现象 D. 煮熟的饺子冷却是通过做功的方式改变内能
2.下列关于燃料的热值说法正确的是( )
A. 燃料燃烧越充分，其热值越大
B. 燃料的热值越小，完全燃烧放出的热量越少
C. 一瓶酒精用去三分之一，剩余酒精的热值将减小
D. 焦炭的热值是3.0×107J/kg，完全燃烧1kg焦炭能放出3.0×107J的热量
3.有关能量的转移、转化和利用，下列说法正确的是( )
A. 电烤炉取暖，是电能转移到人体
B. 钻木取火，是内能转化为机械能
C. 中医提倡的热水泡脚，是通过热传递的方式增大脚部的内能
D. 用嘴对着手哈气取暖，主要是通过做功的方式增大手的内能
4.如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，下列说法中正确的是( )
A. 摩擦起电过程创造了电荷
B. 摩擦后吸管带负电荷，是因为它失去了电子
C. 摩擦后吸管能吸引纸屑，是因为吸管有了磁性
D. 用餐巾纸摩擦另一根相同的饮料吸管，靠近它会发生排斥现象
5.如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是( )
A. 小灯泡L1断路B. 小灯泡L2断路C. 开关S断路D. 小灯泡L2短路
6.手电筒的结构如图所示，按下按键时，电路接通小灯泡发光。该手电筒的电路图，选项图中正确的是( )
A. B. C. D.
7.电冰箱冷藏室中的照明灯L由门控开关S1控制，压缩机(电动机)由温控开关S2控制，要求照明灯和压缩机既能单独工作又能同时工作，下列电路中符合上述特点的是( )
A. B. C. D.
8.选项图中能够直接测出灯L1电流的电路是( )
A. B. C. D.
9.如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A。下列说法正确的是( )
A. L1与L2串联B. 开关S只控制L1
C. L1、L2的电流分别是0.3A、0.2AD. L1、L2的电流分别是0.5A、0.3A
10.在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以下可能的是( )
A. L1短路
B. L1断路
C. L2短路
D. L2断路
11.有ABC三根完全相同的导线，将A导线剪去一半，电阻变为R1；将B导线均匀的拉伸到原来长度的两倍，电阻变为R2；将C导线从中间对折，电阻变为R3。下列大小关系正确的是( )
A. R1>R2>R3B. R2>R1>R3C. R2>R3>R1D. R3>R1>R2
12.如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是( )
A. B. C. D.
13.由I=UR变形可得R=UI，以下理解正确的是( )
A. 导体的电阻跟它两端的电压成正比
B. 导体的电阻跟通过它的电流成反比
C. 当导体两端的电压为0时，导体的电阻为0
D. 导体的电阻是导体本身的一种性质，跟导体两端的电压和通过导体的电流无关
14.如图所示，闭合开关S，将滑动变阻器的滑片P向左移动时，电表示数的变化
情况是( )
A. 电流表示数变大，电压表示数变大
B. 电流表示数不变，电压表示数不变
C. 电流表示数变大，电压表示数不变
D. 电流表示数变小，电压表示数变大
二、填空题：本大题共6小题，共16分。
15.每年春季的三台山，春意盎然，花香四溢，游客们闻香而至。闻到花香说明分子在不停的______。骑上单车，用力蹬车加速前行，说明力可以改变物体______；停止蹬车时，车能继续前进是因为______。
16.如图是四冲程汽油机的某个冲程，由图可看出它正处于______冲程，该冲程将机械能转化为______能，若该汽油机飞轮的转速是60r/s，则汽油机每秒钟对外做功______次。
17.将气球与干燥的头发摩擦后，看到如图所示的有趣现象，这是因为气球与头发间发生______现象，由于异种电荷互相______，因而使头发吸附在气球上。
18.如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.54A，电流表A1的
示数为0.2A，则通过小灯泡L1的电流为______A，通过小灯泡L2的电流为______A，电压
表V的示数为______V。
19.如图所示，物块处于静止状态，则物块重力为______N，电流表读数为______A，电压表读数为______V。
20.如图为灯泡L和定值电阻R的I−U图像，若将L和R并联在电源电压为3V的电路中，干路电流为______A；若将其串联在电源电压为4V的电路中，L和R的阻值之比为______。
三、作图题：本大题共1小题，共4分。
21.请根据图甲所示的实物电路，在图乙的虚线框内画出对应的电路图。
四、实验探究题：本大题共1小题，共8分。
22.实验小组探究“电流与电压的关系”。
(1)实验前，他们设计了实验探究的思路：保持电阻不变，探究电流与电压的关系，物理上把这种研究方法叫______法。
(2)根据图甲的电路图连接电路时，开关应______。闭合开关前，应将滑动变阻器的滑片移到______端(选填“A”或“B”)。
(3)检查图乙，发现有一根导线接错，请在这根导线上打“×”，并画出正确接法，且导线不交叉。
(4)正确连接电路后，闭合开关，移动滑片，记录第1组电压表和电流表的示数后，为完成后续实验，应逐渐将滑片向______端移动(选填“A”或“B”)，数据记录如表。其中第3次实验时电流表的示数如图丙所示，读数为______A。
(5)分析实验数据可得结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成______。
(6)某同学用小灯泡代替电阻重复上述实验，发现无法得出(5)中的结论，原因是______。
五、计算题：本大题共2小题，共14分。
23.小红一家到某基地露营时，用火炉将质量为2kg、初温为20℃的水加热到60℃，燃烧了100g木炭。已知：水的比热容c水=4.2×103J/(kg⋅℃)，木炭的热值q=3.36×107J/kg。求：
(1)水吸收的热量；
(2)该火炉烧水的热效率。
24.如图所示，这是调光台灯及其简化电路图，电源电压不变，不考虑灯泡L灯丝电阻随温度变化的影响。闭合开关S，移动滑动变阻器R的滑片P到b端时，灯泡L正常发光，电压表示数为10V，电流表示数为0.5A，滑动变阻器的最大阻值为10Ω。求：
(1)电源电压；
(2)灯泡L正常发光时灯丝的电阻；
(3)滑动变阻器的滑片移到中间位置时电流表的示数。
答案解析
1.C
【解析】解：A、冷冻饺子中的分子也会运动，故A错误；
B、冷冻饺子升温过程中内能增大，故B错误；
C、煮熟的饺子香气四溢是扩散现象，故C正确；
D、煮熟的饺子冷却是通过热传递的方式改变内能，故D错误。
故选：C。
(1)分子在永不停息地做无规则运动；
(2)物体的内能与物体的温度、状态等有关；
(3)不同的分子在相互接触时彼此进入对方的现象叫扩散现象；
(4)改变物体内能的方式：做功和热传递。
本题考查了分子运动，属于基础题。
2.D
【解析】解：AC、热值是燃料的特性，其大小仅与燃料的种类有关，而与燃料的质量和燃烧程度无关，故AC错误；
B、根据Q放=mq知在质量相同时，燃料的热值越小，完全燃烧放出的热量越少，故B错误；
D、焦炭放出的热量：Q放=mq=1kg×3.0×107J/kg=3.0×107J，故D正确。
故选：D。
(1)热值是燃料的特性，其大小仅与燃料的种类有关，而与燃料的质量和燃烧程度无关；
(2)根据Q放=mq分析解答；
(3)知道焦炭的热值和质量，根据Q放=mq求出焦炭放出的热量。
本题考查了学生对热值概念和燃料完全燃烧放出热量的计算的了解与掌握，理解热值是燃料的特性。
3.C
【解析】解：A、电烤炉取暖是利用电流的热效应工作的，是电能先转化为内能，内能通过热传递转移到人体，故A错误；
B、古人钻木取火是通过做功方式将机械能转化为内能，故B错误；
C、热水泡脚，是通过热传递的方式将水的内能转移到脚上，增大脚部的内能，故C正确；
D、对着手“呵气”取暖，是热的传递过程，属通过热传递改变物体内能，故D错误；
故选：C。
(1)能量之间可以相互转化；电能可以转化为其他形式的能；
(2)改变物体内能的方式：做功和热传递。
本题考查了改变内能的两种方式、能量的理解，转化和转移，属于基础题。
4.D
【解析】解：A、吸管和餐巾纸摩擦起电时，一个物体因为失去电子带上了正电，另一个物体因为得到电子带了负电，故它们带上了异种电荷，所以实质是电子发生了转移，故A错误；
B、摩擦后吸管带负电荷，说明吸管束缚电子的能力强一些，吸管得到电子，故B错误；
C、摩擦后吸管能吸引纸屑，是因为吸管有了电荷，带电体能吸引轻小物体，故C错误；
D、用餐巾纸摩擦另一根相同的饮料吸管，由于吸管带相同的电荷，它们靠近它会发生排斥现象，故D正确。
故选：D。
(1)摩擦起电的实质是电子发生了转移，物体失去电子带正电，物体得到电子带负电；
(2)带电体能够吸引轻小物体；
(3)同种电荷相互排斥。
知道摩擦起电的实质和带电体可以吸引不带电的物体，以及电荷之间的相互作用，是正确解答本题的关键。
5.C
【解析】解：由电路图知，两灯串联；
A如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光，故A错误；
B如果灯L2断路，导线接触b、c两点时，L1会发光，故B错误；
C如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，故C正确；
D如果灯L2短路，L1会发光，故D错误。
故选：C。
由电路图知，两灯串联。闭合开关两灯都不亮，说明不可能发生短路，只能是某处断路。运用假设法逐项分析即可。
用导线检验电路故障时，将导线与用电器并联，其它用电器能工作，此处用电器断路；其它用电器不能工作，其它用电器断路。
6.B
【解析】解：按下按键时，电流流过的路径为正极→灯泡→开关→负极，故B正确。
故选：B。
由题意知，电源、开关、灯泡组成电路，开关控制灯泡，由此分析解答。
本题考查学生对电路图的认识和理解，属于一道基础题。
7.A
【解析】解：经分析可知，灯泡与电动机并联，且照明灯与开关S1串联，电动机与门控开关S2串联，故A正确、BCD错误。
故选：A。
压缩机和照明灯既能单独工作又能同时工作，说明电动机和照明灯并联，电动机由温控开关S2控制说明电动机与开关S2串联，冷藏室中的照明灯是由门控开关S1控制说明照明灯与门控开关S1串联。
本题考查了并联电路的特点和开关的作用，明确串并联电路的特点是关键。
8.C
【解析】解：A、图中电流表与灯L1串联，但电流表的正负接线柱接反了，故A不合题意；
B、图中电流表串联在干路中，测的是干路电流，故B不合题意；
C、图中电流表与灯L1串联，电流表的正负接线柱接法正确，能够直接测量通过灯L1的电流，故C符合题意；
D、图中电压表与灯L1串联，不能测灯L1的电流，故D不合题意。
故选：C。
电流表应该与被测用电器串联，并且使电流从正接线柱流入，负接线柱流出，据此判断。
熟知电流表的连接方法，会判断电流表与哪个用电器串联，并注意电流表的正负接线柱接法，是解答的关键。
9.C
【解析】解：由图知，电流从电源正极流出，分为两个支路，一条支路上只有L2，另一条支路上有电流表A1、灯L1，汇合后经电流表A、开关回到电源负极。
A、电路中，L1与L2并联，故A错误；
B、开关S在干路上，控制L1、L2，故B错误；
CD、电流表A在干路上，示数为0.5A，电流表A1在灯L1所在支路上，测量通过L1的电流表示数为0.3A，则通过L2的电流为0.5A−0.3A=0.2A，故C正确、D错误。
故选：C。
分析电路图，确定电路的连接方式、电流表的测量对象，根据串并联电路的电流特点分析判断。
本题考查了串并联电路区分、并联电路的特点，确定两个电流表的位置是关键。
10.B
【解析】解：由图可知，该电路为串联电路，电压表测量灯泡L2两端的电压，闭合开关，灯泡都不发光，电压表无示数；
两个小灯泡都不发光，不可能是L1短路或L2短路，如果L1短路，L2会发光，如果L2短路，L1会发光；
可能出现了断路，电压表无示数，说明是灯L1 断路，如果灯L2断路，电压表会有示数。
故选：B。
由图可知，该电路为串联电路，电压表测量灯泡L2两端的电压，两个小灯泡都不再发光，可能出现了断路，根据电压表示数判定故障的原因。
用电压表判断故障时，若电压表有读数，可能是所并联的地方开路或其他地方短路了，若电压表没有读数，则可能是所并联的地方短路或其他地方开路了。
11.B
【解析】解：有ABC三根完全相同的导线，将A导线剪去一半，电阻变为原来的一半，即R1比原来小，将B导线均匀的拉伸到原来长度的两倍，长度增加，横截面积减小，电阻变大，R2比原来的电阻大；
将C导线从中间对折，长度变为一半，电阻变小，但与减去一半比，长度相同，横截面积更大，电阻更小，说明电阻R3小于R1，则三个电阻的关系R2>R1>R3。
故选：B。
(1)掌握影响电阻大小的因素：材料、长度、横截面积和温度，温度对电阻的影响通常情况下忽略不计；
(2)若材料相同，导体越长、横截面积越小，导体的电阻越大。
此题考查了电阻大小的判断，要熟练掌握影响电阻大小的因素，特别注意电阻与长度和横截面积的关系。
12.D
【解析】解：
A图滑动变阻器的接线柱接B和C，连入电路中的电阻丝是PB部分。当滑片P向左滑动时，PB电阻丝长度变大，电阻变大。此选项不符合题意；
B图滑动变阻器的接线柱接B和D，连入电路中的电阻丝是PB部分。当滑片P向左滑动时，PB电阻丝长度变大，电阻变大。此选项不符合题意；
C图滑动变阻器的接线柱接B和A，连入电路中的电阻丝是AB部分。无论怎样移动滑片，滑动变阻器接入电路电阻不变。此选项不符合题意；
D图滑动变阻器的接线柱接A和D，连入电路中的电阻丝是AP部分。当滑片P向左滑动时，AP电阻丝长度变小，电阻变小。此选项符合题意。
故选：D。
滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”。哪一段电阻丝被接入电路中是由下面的接线柱决定的。若接左下接线柱，滑片向左移动，电阻变小，；若接右下接线柱，滑片向左移动，电阻变大。
本题考查了滑动变阻器的原理和作用，能够正确判断哪一段电阻丝被连入电路中是本题的解题关键所在。
13.D
【解析】解：因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，当导体两端的电压为0时，导体的电阻不为0，故D正确。
故选：D。
电阻是导体本身的一种性质，它与电流、电压都无关，但在数值上等于电压、电流的比值；电阻的影响因素是材料、长度、横截面积、温度等因素。
本题考查欧姆定律公式变形的理解，应明确影响电阻大小的因素是导体的材料、长度、横截面积和温度，这类选择题常有两种说法是正确的：一是电阻与电压、电流无关；二是电阻等于电压、电流的比值。
14.C
【解析】解：变阻器与定值电阻并联，电压表测定值电阻的电压(电源电压)，电流表测干路的电流，将滑动变阻器的滑片P向左移动时，电压表示数不变，因变阻器连入电路的电阻变小，由并联电阻的规律，总电阻变小，由欧姆定律可知，总电流变大，即电流表示数变大。
故选：C。
分析电路的连接及电表测量的物理量，变阻器连入电路的电阻变小，滑片P向左移动时由并联电阻的规律得出总电阻的变化，由欧姆定律可确定电流表示数的变化。
本题考查并联电阻的规律及欧姆定律的运用，正确分析电路的结构是关键。
15.做无规则运动 运动状态 车具有惯性
【解析】解：每年春季的三台山，春意盎然，花香四溢，这是扩散现象，闻到花香说明分子在不停地做无规则运动；
骑上单车，用力蹬车加速前行，说明力可以改变物体的运动状态；停止蹬车时，车能继续前进是因为车具有惯性。
故答案为：做无规则运动；运动状态；车具有惯性。
(1)不同的物质相互接触，彼此进入对方的现象叫扩散。分子在不停地做无规则运动是形成扩散的原因。
(2)力的作用效果有两个。一力可以改变物体的形状。二力可以改变物体的运动状态。
(3)物体保持运动状态不变的性质叫惯性，一切物体都具有惯性。
该题考查的知识点有分子的热运动、力可以改变物体的运动状态以及惯性。属于基础知识考查，比较简单。
16.压缩 内 30
【解析】解：从图中可以看出，两个气门关闭，活塞上行，是压缩冲程，此冲程中，机械能转化为内能；
飞轮的转速是60r/s，因为飞轮转动一圈完成两个冲程，所以1s可以完成2×60=120个冲程，完成四个冲程，对外做功一次，所以1s可以做功30次。
故答案为：压缩；内；30。
汽油机一个工作循环有四个冲程，分别是吸气冲程、压缩冲程、做功冲程和排气冲程，根据气门的闭合情况和活塞的运动方向判定是哪个冲程；内燃机的压缩冲程中，机械能转化为内能；
四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次。
解决此题要结合内燃机的四个冲程工作特点进行分析解答，记住相关的数据大小，会根据转速进行相关计算。
17.摩擦起电 吸引
【解析】解：将气球与干燥的头发摩擦后，由于电子转移后，气球与头发带异种电荷，是摩擦起电现象，由于异种电荷互相吸引，因而使头发吸附在气球上。
故答案为：摩擦起电；吸引。
摩擦起电的实质是电子的转移，电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引。
本题考查摩擦起电与电荷的作用规律，属于基础题。
18.0.2；0.34；3
【解析】解：当开关闭合时，两灯泡并联，电流表A测干路的电流，电流表A1测灯L1的电流，已知电流表A的示数为0.54A，即干路电流I=0.54A；
电流表A1的示数为0.2A，则通过小灯泡L1的电流I1=0.2A，
因为并联电路中干路电流等于各支路电流之和，
所以流过灯泡L2的电流：I2=I−I1=0.54A−0.2A=0.34A；
电压表V测量电源电压，则电压表V的示数为3V。
故答案为：0.2；0.34；3。
由图可知，当两个开关都闭合时，两灯泡并联，电流表A测干路的电流，电流表A1测灯L1的电流；由并联电路的电流特点求出流过小灯泡L2上的电流。电压表V测量电源电压。
本题考查了串并联电路的电流和电压的特点，分析清楚电路结构是解题的前提。
19.1.6 0.52 2.3
【解析】解：(1)测力计分度值为0.2N，示数为1.6N，物块处于静止状态，则物块重力为1.6N；
(2)电流表选用小量程，分度值为0.02A，读数为0.52A；
电压表选用小量程，分度值为0.1V，读数为2.3V。
故答案为：1.6；0.52；2.3。
(1)根据测力计分度值读数；
(2)根据电表选用的量程确定分度值读数。
本题考查测力计和电表的读数，为基础题。
20.0.9 1：3
【解析】解：并联电路各个支路两端的电压相等，由图可知，当电源电压为3V时，通过R的电流为0.2A，通过L的电流为0.4A，则干路的电流为：I′=IR+IL=0.2A+0.4A=0.6A；
将L和R串联在电源电压为4V的电路中，串联电路各处电流相等，串联电路总电压等于各部分电压之和，根据串联电路规律可知，通过小灯泡和定值电阻的电流相同，且小灯泡和定值电阻两端电压之和等于电源电压，由图可知当I=0.2A时，UL=1V，UR=3V，则L与R的阻值之比
RL：R=：3。
故答案为：0.9；1：3。
(1)由并联电路的电压特点，结合图像可知此时通过L和R的电流大小，再由并联电路的电流特点得出干路的电流；
(2)将L和R串联在电源电压为4V的电路中，根据串联电路规律可知，通过小灯泡和定值电阻的电流相同，且小灯泡和定值电阻两端电压之和等于电源电压，由图可知此时灯泡的电压和电阻的电压，根据欧姆定律得到电阻之比。
本题考查串联电路特点、并联电路特点、欧姆定律的灵活运用，正确读取图中信息是解题的关键。
21.解：从实物图中可以看出，两灯并联，电流从正极流出分两支，一支经过灯泡L1、另一支路经过灯泡L2、开关S2、然后共同汇合经开关S1回到电源负极。如图所示：
【解析】先分析实物图，确定两灯的连接方式、开关的位置，据此画出电路图。
本题考查根据实物图画电路图，关键是明白实物图中各个用电器的连接方式，以及电表和开关的位置，属于基础题目。
22.控制变量 断开 A B 0.12 正比 小灯泡的电阻随温度变化而变化
【解析】解：(1)在研究某个因素的影响时，只改变这个量的大小，而保持其他量不变，从而确定这个因素是否影响，这种研究方法叫控制变量法，该实验保持电阻不变，探究电流与电压的关系就是用的控制变量法；
(2)在连接电路的过程中，开关必须处于断开状态，为了保护电路，滑动变阻器在闭合开关前，应将滑片移到最大阻值处，即A端；
(3)图乙中电压表串联在电路中，电流表与电阻并联是错误的，改正后应该是：
；
(4)记录第一组电压表和电流表示数后，由表格可知，电流表的示数在增大，根据欧姆定律，电路的总电阻在减小，所以滑动变阻器的滑片应往B端移动，由图丙中电流表接入的是0.6A的量程，所以分度值是0.02A，读出示数为0.12A；
(5)分析表格发现电压U与电流A的比值是定值，可得出结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成正比；
(6)某同学用小灯泡代替电阻重复实验，不能得出结论，因为小灯泡的灯丝电阻阻值会随温度变化而变化。
故答案为：(1)控制变量法；(2)断开；A；(3)；(4)B；0.12；(5)正比；(6)小灯泡的电阻随温度变化而变化。
(1)控制变量法的定义；
(2)连接电路的注意事项以及滑动变阻器的连接方法；
(3)根据串联电路，电压表，电流表的连接方式；
(4)由表格可知电流在变大，根据欧姆定律可知，电路总阻值减小，即可知滑片的移动方向，根据电流表量程和分度值可读出示数；
(5)分析表格，电压与电流的比值是定值，所以得到结论；
(6)灯泡灯丝电阻随温度的变化而变化。
本题考查了电流与电压的关系实验探究。
23.解：(1)水吸收的热量：
Q吸=c水m水(t−t0)=4.2×103J/(kg⋅℃)×2kg×(60℃−20℃)=3.36×105J；
(2)木炭完全燃烧放出的热量：
Q放=m木炭q=100×10−3kg×3.36×107J/kg=3.36×106J，
火炉烧水的效率：
η=Q吸Q放×100%=3.36×105J3.36×106J×100%=10%。
答：(1)水吸收的热量为3.36×105J；
(2)该火炉烧水的效率为10%。
【解析】(1)由热量公式Q吸=cm(t−t0)可以求出水吸收的热量。
(2)由燃烧值公式Q放=Vq可以求出木炭完全燃烧释放的热量，由效率公式η=Q吸Q放×100%求出该火炉烧水的的效率。
本题考查了求水吸收的热量、火炉的效率，应用热量公式、效率公式即可正确解题。
24.解：(1)由图可知，开关S闭合后，灯泡L与变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流；
当变阻器的滑片P在b端时，变阻器接入电路的电阻为0，由题知此时灯泡两端的电压为10V，则电源电压：U=UL=10V；
(2)当变阻器滑片P在b端时，通过灯泡的电流：IL=0.5A，
由欧姆定律可得，灯泡L的电阻：RL=ULIL=10V0.5A=20Ω；
(3)滑动变阻器的滑片移到中间位置时电阻为总电阻的一半，R=5Ω；
电路中的总电阻R总=RL+R=20Ω+5Ω=25Ω；
电路中的电流I=U总R总=10V25Ω=0.4A。
答：(1)电源电压为10V；
(2)灯泡L正常发光时灯丝的电阻是20Ω；
(3)滑动变阻器的滑片移到中间位置时电流表的示数为0.4A。
【解析】(1)由图可知，开关S闭合后，灯泡L与变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流；当变阻器的滑片P在b端时，变阻器接入电路的电阻为0，由题知此时灯泡两端的电压，则电源电压等于灯泡两端的电压；
(2)由欧姆定律计算灯泡L的电阻；
(3)滑动变阻器的滑片移到中间位置时电阻为总电阻的一半，根据串联电路的特点和欧姆定律计算此时通过灯泡的电流。
本题考查了串联电路的特点和欧姆定律的应用，属于基础题。次数
1
2
3
4
5
电压U/V
0.8
1.0
1.2
1.4
1.6
电流I/A
0.08
0.10
0.14
0.16
相关试卷
[物理]河南省郑州市郑中国际学校2024～2025学年九年级上学期开学物理试卷(有解析)： 这是一份[物理]河南省郑州市郑中国际学校2024～2025学年九年级上学期开学物理试卷(有解析)，共18页。
[物理]2024～2025学年河南省郑州市郑中国际学校九年级(上)开学物理试卷(有答案)： 这是一份[物理]2024～2025学年河南省郑州市郑中国际学校九年级(上)开学物理试卷(有答案)，共9页。
河南省郑州市郑中国际学校2024-2025学年上学期九年级开学测物理试卷： 这是一份河南省郑州市郑中国际学校2024-2025学年上学期九年级开学测物理试卷，共6页。试卷主要包含了下列关于燃料的热值说法正确的是等内容，欢迎下载使用。
