[物理]辽宁省沈阳市浑南区2023-2024学年九年级下学期零模(开学考试)试题(解析版)

这是一份[物理]辽宁省沈阳市浑南区2023-2024学年九年级下学期零模(开学考试)试题(解析版)，共18页。试卷主要包含了选择题，填空题，作图题，实验题，综合应用题等内容，欢迎下载使用。

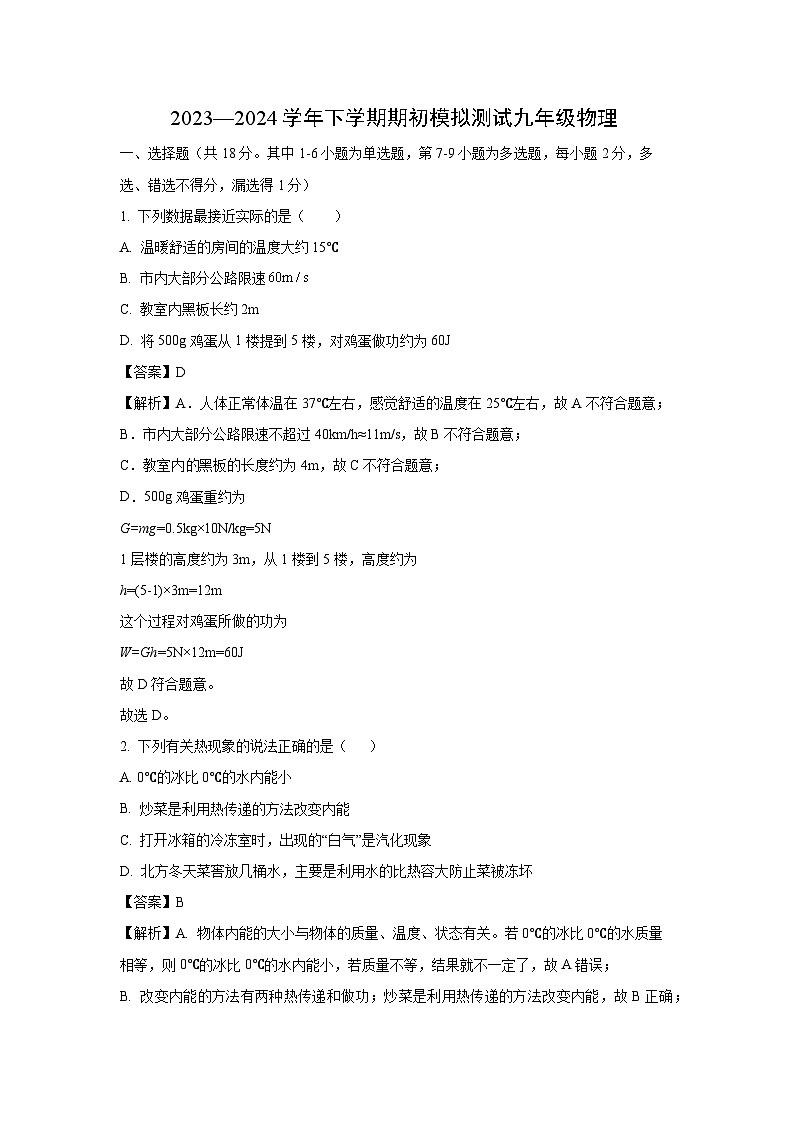

1. 下列数据最接近实际的是（ ）
A. 温暖舒适的房间的温度大约15℃
B. 市内大部分公路限速
C. 教室内黑板长约2m
D. 将500g鸡蛋从1楼提到5楼，对鸡蛋做功约为60J
【答案】D
【解析】A．人体正常体温在37℃左右，感觉舒适的温度在25℃左右，故A不符合题意；
B．市内大部分公路限速不超过40km/h≈11m/s，故B不符合题意；
C．教室内黑板的长度约为4m，故C不符合题意；
D．500g鸡蛋重约为
G=mg=0.5kg×10N/kg=5N
1层楼的高度约为3m，从1楼到5楼，高度约为
h=(5-1)×3m=12m
这个过程对鸡蛋所做的功为
W=Gh=5N×12m=60J
故D符合题意。
故选D。
2. 下列有关热现象的说法正确的是（ ）
A. 0℃的冰比0℃的水内能小
B. 炒菜是利用热传递的方法改变内能
C. 打开冰箱的冷冻室时，出现的“白气”是汽化现象
D. 北方冬天菜窖放几桶水，主要是利用水的比热容大防止菜被冻坏
【答案】B
【解析】A. 物体内能的大小与物体的质量、温度、状态有关。若0℃的冰比0℃的水质量相等，则0℃的冰比0℃的水内能小，若质量不等，结果就不一定了，故A错误；
B. 改变内能的方法有两种热传递和做功；炒菜是利用热传递的方法改变内能，故B正确；

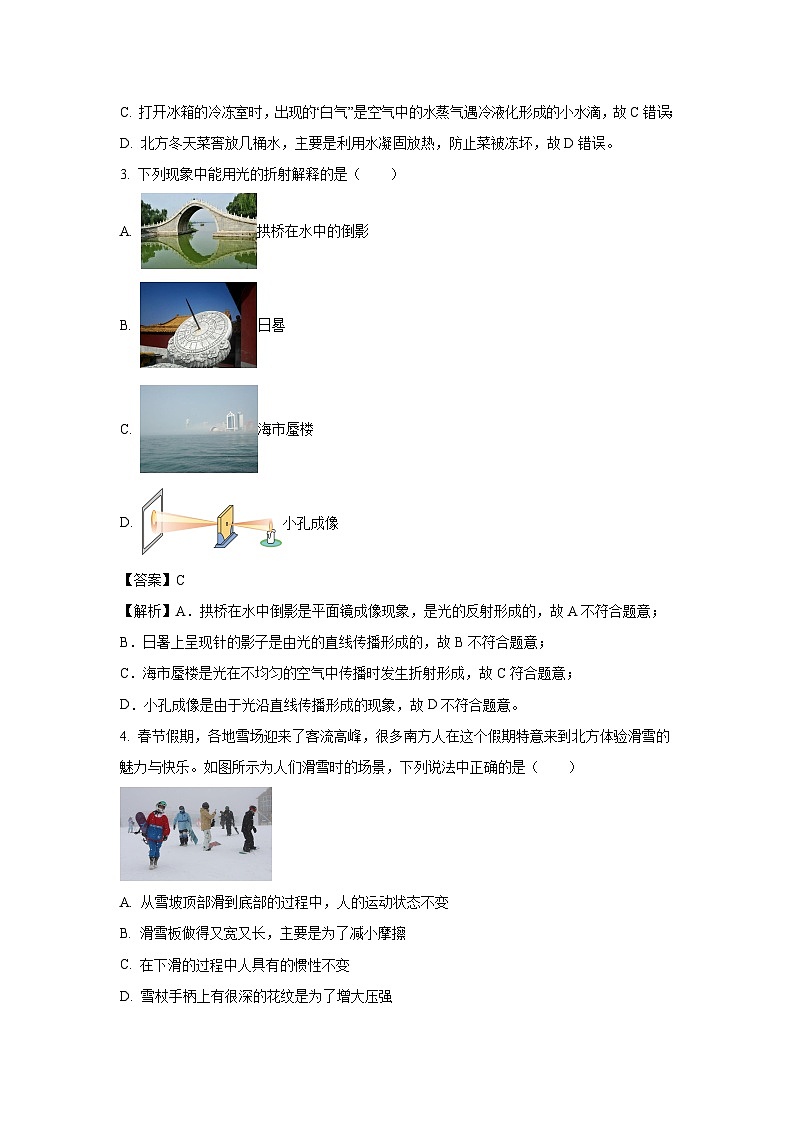

C. 打开冰箱的冷冻室时，出现的“白气”是空气中的水蒸气遇冷液化形成的小水滴，故C错误；
D. 北方冬天菜窖放几桶水，主要是利用水凝固放热，防止菜被冻坏，故D错误。
3. 下列现象中能用光的折射解释的是（ ）
A. 拱桥在水中的倒影
B. 日晷
C. 海市蜃楼
D. 小孔成像
【答案】C
【解析】A．拱桥在水中倒影是平面镜成像现象，是光的反射形成的，故A不符合题意；
B．日暑上呈现针的影子是由光的直线传播形成的，故B不符合题意；
C．海市蜃楼是光在不均匀的空气中传播时发生折射形成，故C符合题意；
D．小孔成像是由于光沿直线传播形成的现象，故D不符合题意。
4. 春节假期，各地雪场迎来了客流高峰，很多南方人在这个假期特意来到北方体验滑雪的魅力与快乐。如图所示为人们滑雪时的场景，下列说法中正确的是（ ）

A. 从雪坡顶部滑到底部的过程中，人的运动状态不变
B. 滑雪板做得又宽又长，主要是为了减小摩擦
C. 在下滑的过程中人具有的惯性不变
D. 雪杖手柄上有很深的花纹是为了增大压强

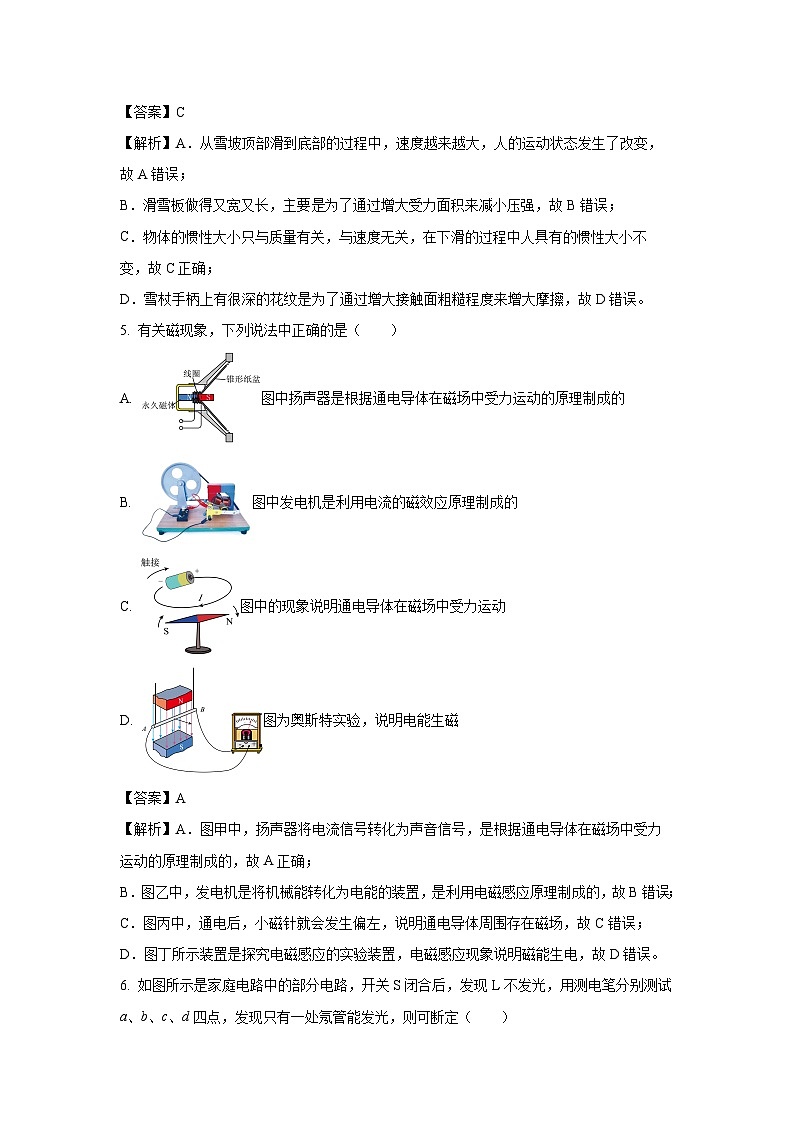

【答案】C
【解析】A．从雪坡顶部滑到底部的过程中，速度越来越大，人的运动状态发生了改变，故A错误；
B．滑雪板做得又宽又长，主要为了通过增大受力面积来减小压强，故B错误；
C．物体的惯性大小只与质量有关，与速度无关，在下滑的过程中人具有的惯性大小不变，故C正确；
D．雪杖手柄上有很深的花纹是为了通过增大接触面粗糙程度来增大摩擦，故D错误。
5. 有关磁现象，下列说法中正确的是（ ）
A. 图中扬声器是根据通电导体在磁场中受力运动的原理制成的
B. 图中发电机是利用电流的磁效应原理制成的
C. 图中的现象说明通电导体在磁场中受力运动
D. 图为奥斯特实验，说明电能生磁
【答案】A
【解析】A．图甲中，扬声器将电流信号转化为声音信号，是根据通电导体在磁场中受力运动的原理制成的，故A正确；
B．图乙中，发电机是将机械能转化为电能的装置，是利用电磁感应原理制成的，故B错误；
C．图丙中，通电后，小磁针就会发生偏左，说明通电导体周围存在磁场，故C错误；
D．图丁所示装置是探究电磁感应的实验装置，电磁感应现象说明磁能生电，故D错误。
6. 如图所示是家庭电路中的部分电路，开关S闭合后，发现L不发光，用测电笔分别测试a、b、c、d四点，发现只有一处氖管能发光，则可断定（ ）
A. cd间断路B. bc间断路
C. ab间断路D. d点左侧零线断路
【答案】C
【解析】开关S闭合后，发现L不发光，电路故障应是断路；氖管发光说明与火线相连，不发光说明与火线断开。A. 若cd间断路，用测电笔分别测试a、b、c、d四点，a、b、c均能使氖管发光，故A不符合题意；B. 若bc间断路，用测电笔分别测试a、b、c、d四点，a、b能使氖管发光，故B不符合题意；C. 若ab间断路，用测电笔分别测试a、b、c、d四点，只有a能使氖管发光，故C符合题意；D. 若d点左侧零线断路，a、b、c、d四点均与火线相连，所以都能使氖管发光，故D不符合题意。
7. 如果你用心去体验和观察，你会发现生活中物理无处不在，下列器具在使用过程中出现的现象或所涉及到的原理的说法正确的是（ ）
A. 门把手是轮轴，可以省力
B. 地漏的使用过程中利用了连通器的原理
C. 推土机安装履带是为了减小对地面的压强
D. 戴绝热手套将装置从1楼拿到15楼，管中液柱将上升
【答案】ABC
【解析】A．门把手轮轴，动力作用在轮上可以省力，相等于省力杠杆，故A正确；
B．地漏倒扣的“碗”状金属片将存水杯分割为两个底部相连而上端开口的容器，这样就构成了一个连通器，当存水杯中的水面超过“碗”口时，异味就无法通过地漏进入房间，故B正确；
C．推土机安装履带是在压力一定时，增大受力面积，减小压强，故C正确；
D．如图瓶中装满水相当于温度计，戴绝热手套将装置从1楼拿到15楼，外界温度不变则管中液柱不变，故D错误。
故选ABC。
8. 下列说法中正确的是（ ）
A. 卫星从近地点向远地点运动的过程中将势能转化为动能
B. 热量总是自发地从温度高的物体传向温度低的物体
C. 能量在转移和转化的过程中，各种形式的能量的总量不变
D. 能量在转化或转移过程中总量保持不变，因此我们不需要节约能源
【答案】BC
【解析】A．卫星从近地点向远地点运动的过程中动能减小，重力势能增大，所以将动能转化为重力势能，故A错误；
B．热传递的条件是存在温度差，热量总是自发地从温度高的物体传向温度低的物体，故B正确；
C．能量不会凭空产生，也不会凭空消失，能量在转移和转化的过程中，各种形式的能量的总量不变，故C正确；
D．能量在转化或转移过程中总量保持不变，但是能量的转化和转移是有条件的，是有方向性的，因此我们需要节约能源，故D错误。
9. 如图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，下列说法正确的是（ ）
A. 通电一段时间后，左侧U形管中液面的高度差比右侧的大
B. 将左边容器中的电阻丝换成10Ω的电阻丝后，可以探究电流产生的热量与电阻的关系
C. 该实验装置是利用U形管两端液面高度差来反映电阻丝产生热量的多少的
D. 若通过的电流为1A，通电1min，则产生的热量为300J
【答案】ACD
【解析】A．图中容器中的电阻阻值相同，通过左边容器中电阻的电流大于通过右边容器中电阻的电流，由Q=I2Rt可知，通电一段时间后，左边容器中电阻产生的热量大于右边容器中电阻产生的热量，所以左侧U形管中液面的高度差比右侧的大，故A正确；
B．将左边容器中的电阻丝换成10Ω的电阻丝后，则两个容器中的电阻阻值不同，通过两个电阻的电流也不同，所以不能探究电流产生的热量与电阻的关系，故B错误；
C．该实验运用了转换法，利用U形管两端液面高度差来反映电阻丝产生热量的多少，故C正确；
D．若通过的电流为1A，通电1min，则产生的热量为
故D正确。
故选ACD。
二、填空题（每空1分，共12分）
10. 如图所示，一个底面积为的密闭容器中装有一定量的水，水深为10cm，放在水平桌面上，则水对容器底的压力为______N；若把容器倒放在该桌面上，那么水对容器底的压强将______。（）
【答案】2 变大
【解析】[1]水对容器底的压强为
则水对容器底的压力为
[2]若把容器倒放在该桌面上，水位升高，根据可知水对容器底的压强将变大。
11. 《诗经》有云：“伯氏吹埙（xūn），仲氏吹篪（chí）”。其中的“埙”是我国最古老的闭口吹奏乐器，多用陶土烧制而成，形状如鸡蛋，如图所示。演奏者吹埙的声音主要是由埙内空气柱_______产生的，手指按不同的埙孔能改变埙所发出声音的_______。
【答案】振动 音调
【解析】[1]声音是由物体振动产生的，演奏者吹埙的声音主要是由埙内空气柱振动产生的。
[2]手指按不同的埙孔，振动的空气柱长度不同，发出声音的音调不变，所以能改变埙所发出声音的音调。
12. 如图所示为某超市刷脸付款的情境，人脸通过摄像头成一个倒立_______的实像，若镜头焦距为50cm，为了能成清晰的像，人到镜头的距离应满足的条件是_______（填具体的数据范围）。
【答案】缩小 大于100cm
【解析】[1]摄像头属于凸透镜，人脸通过摄像头成一个倒立缩小的实像。
[2]若镜头焦距为50cm，摄像头的物距大于2倍焦距，为了能成清晰的像，人到镜头的距离应满足的条件是大于100cm。
13. 如图所示，为小王家电能表的表盘，由图可知从安装电能表到现在他家用电器消耗的电能为___kW·h。他想用电能表和手表测他家电视机的电功率，于是他将家里的其他用电器全部断开，只剩下电视机正常工作，10min内观察到电能表的铝盘转了40转，则电视机的电功率为____W。
【答案】3764.5 200
【解析】[1]电能表的单位是，最后一位是小数，由图可知，小王家用电器消耗的电能为。
[2]10min内观察到电能表的铝盘转了40转，则消耗的电能为
则电视机的电功率为
14. 如图所示，用125N的力F将重为300N的物体匀速提升10cm，则该滑轮组的机械效率为______；如果不计绳重及摩擦，动滑轮所受的重力为______N。
【答案】80% 75
【解析】[1]由图可知承担物体绳子的段数n=3，滑轮组的机械效率
[2]不考虑绳重和摩擦时
所以动滑轮的重力
G动=nF-G=3×125N-300N=75N
所以动滑轮的重力75N。
15. 核电站利用核反应堆中铀核裂变时产生内能，再通过汽轮机做功将内能转化为机械能，带动发电机发电，核能属于______次能源。特高压输电为直流输电，输电电流稳定时，在输电导线周围______（填“会”或“不会”）形成电磁波。
【答案】一 不会
【解析】[1]核能是直接从自然界获取的，不需要消耗其他能源就可以获取，所以属于一次能源.
[2]特高压输电为直流输电，输电电流稳定时，在输电导线周围会产生磁场，但不会形成电磁波，因为迅速变化的电流才会激发电磁波。
三、作图题（共4分，每小题2分）
16. 口腔健康是全身健康的基础，口腔是人体的重要组成部分，是消化系统的起端，常见的口腔疾病有口气、口腔溃疡、咽炎、牙周（牙龈）疾病等。如图甲所示，牙医利用内窥镜（小平面镜）观察牙齿的情况，请在图乙中画出能反映人眼通过内窥镜观察牙齿的光路图。
【答案】
【解析】先作出牙齿A关于平面镜的对称点A'，即像的位置，连接像A'和眼睛B与平面镜交于O点，即为入射点，连接AO为入射光线，OB为反射光线，如图所示：
17. 如图所示，一个木块从斜面上滑下，并在水平面上继续滑动。请在图中画出在斜面上下滑的过程中木块的受力示意图。
【答案】
【解析】木块受竖直向下的重力G和垂直斜面向上的支持力F，由于木块从斜面上滑下，木块还受与斜面平行向上的摩擦力f，三个力的作用点都可以画在木块的重心上，分别作竖直向下的重力G、垂直斜面向上的支持力F、平行斜面向上的摩擦力f，如图：
四、实验题（24分，四道题）
18. 在探究“冰熔化时温度变化的规律”的实验中，小王突发奇想在烧杯和试管中都放入适量的碎冰，并各放了一支温度计，组成如图甲所示的实验装置，完成下面的探究实验。
（1）实验过程中A、B两个温度计的示数随时间变化的图像如图乙，通过分析图像可知，______（选填“实”或“虚”）线是试管内碎冰的温度随时间变化的图像。
（2）第6min时试管内的物质处于______态；第6min到第8min试管内的物质的内能______。（忽略环境温度的影响）
（3）分析图像可知试管内的碎冰的熔化过程共经历了______min；
（4）用酒精灯对烧杯加热，当试管中的冰完全熔化后，继续加热一段时间，试管中的水能不能沸腾？说出理由______。
【答案】（1）虚 （2）固 不变 （3）4 （4）不能，因为试管中的水能达到沸点，但不能继续吸热
【解析】（1）由晶体熔化的条件可知，烧杯中的冰先熔化，试管中的冰后熔化，所以实线是烧杯中碎冰温度随时间变化的图像，虚线是试管内碎冰温度随时间变化的图像。
（2）[1]由图乙可知，第2~10min烧杯中的冰处于熔化过程，温度保持0℃不变，第6min时，试管内的碎冰温度也为0℃，达到了熔点，但不能从烧杯中吸收热量，故试管中的碎冰没有熔化，故第6min时，试管内的物质处于固态。
[2]因为第6min到第8min试管内的物质不能吸收热量，因此内能不变。
（3）试管中的冰要等烧杯内温度升高后才可开始吸热并熔化，由图乙可知，烧杯内的冰第10min熔化结束，温度开始上升，此时试管内的冰才开始熔化，到第14min熔化结束，共经历的时间为t=14min-10min=4min
（4）水沸腾需要达到沸点且吸收热量，烧杯中的水沸腾后温度不再升高，导致试管内外没有温度差，试管中的水虽然能达到沸点，但是不能继续吸收热量，所以试管中的水不能沸腾。
19. 小王做“探究凸透镜成像规律”的实验。
（1）小王把凸透镜正对太阳光，再把一张纸放在另一侧，调整凸透镜和纸的距离，当纸上出现一个______的光斑时，用刻度尺测得此光斑到凸透镜光心的距离，即为焦距。
（2）如图所示，小王将“F”图案的LED光源、凸透镜、光屏依次放在水平光具座上，让光源发光，他发现光屏上所成的像不在光屏中心，为了能完成这个探究实验，他可以把凸透镜向______调节。
（3）解决上述问题后，他将光源和光屏移到如图所示位置时，恰好在光屏上得到一个倒立、______的实像，用此规律可以制作______。如果保持光源和光屏位置不动，将凸透镜移到______cm处能再次得到一个清晰的像。
（4）在光源和透镜之间加一个远视镜，仍想在光屏上得到一个清晰的像，则需向______移动光源。
【答案】（1）又小又亮 （2）上 （3）放大 投影仪 55 （4）右
【解析】（1）太阳光可以近似看为平行光，将凸透镜正对着太阳光，太阳光经凸透镜后将会聚在焦点，所以把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个最小、最亮的光斑，这个光斑便为焦点，测出光斑到凸透镜光心的距离，便是焦距。
（2）为了使像成在光屏中央，应调整凸透镜、光屏、光源三者的中心在同一高度。由图可知，凸透镜中心靠下，为了能完成这个探究实验，可以把凸透镜向上调节。
（3）[1][2]由图可知，此时物距小于像距，根据凸透镜成实像时，物距小于像距，成倒立、放大的实像，应用于投影仪。
[3]根据在光的折射中，光路是可逆的可知，如果保持光源和光屏位置不动，将凸透镜移到55cm处，使物距等于原来的像距，像距等于原来的物距，就能再次得到一个清晰像。
（4）在光源和透镜之间加一个远视镜，远视镜是凸透镜，凸透镜对光线具有会聚作用，会将光线提前会聚成像，此时像成在光屏的左侧，若仍想在光屏上得到一个清晰的像，根据“凸透镜成实像时，物近像远像变大”可知，需向右移动光源。
20. 如图所示，是小王“探究杠杆的平衡条件”的实验（每个钩码的质量相等）。
（1）实验前，杠杆静止在图甲所示的位置，则此时杠杆处于______（选填“平衡”或“非平衡”）状态；
（2）为了便于测量力臂，应将平衡螺母向左调节，使杠杆______；
（3）将杠杆调好后，如图乙所示，在A点挂3个钩码，则应在B点挂______个钩码，才能使杠杆在水平位置保持平衡；平衡后将两边的钩码分别向远离O点移动相等的距离，则杠杆______端将上升；
（4）小王用弹簧测力计替代钩码，在B点竖直向下拉，然后将弹簧测力计绕B点逆时针旋转一小段至如图丙所示位置。在旋转过程中，杠杆仍然在水平位置平衡，则弹簧测力计的示数逐渐______，拉力与拉力的力臂乘积将______。
【答案】（1）平衡 （2）在水平位置平衡 （3）2 右 （4）变大 不变
【解析】（1）杠杆处于静止状态或匀速转动状态是平衡状态。此时杠杆静止是处于平衡状态。
（2）使杠杆在水平位置平衡时，杠杆受到钩码的拉力竖直向下，拉力方向与杠杆垂直，可以在杠杆上直接读出力臂。
（3）[1]设杠杆分度值是L，一个钩码重是G，假设水平平衡时应在B处挂了n个钩码，则有
解得n=2，所以应在B点挂2个钩码。
[2]平衡后将两边的钩码分别向远离O点移动相等的距离，则左侧力与力臂的乘积为
右侧力与力臂的乘积为
由于
，
所以平衡后将两边的钩码分别向远离O点移动相等的距离，则左侧力与力臂的乘积大于右侧力与力臂的乘积，杠杆左端下沉，右端上升。
（4）[1][2]弹簧测力计在B处竖直向下拉时，拉力的方向竖直向下与杠杆垂直，动力臂等于支点到力的作用点的距离；弹簧测力计在逐渐旋转过程中，拉力的方向不再与杠杆垂直，动力臂变小，由于杠杆始终在水平位置平衡，阻力和阻力臂均不变，阻力与阻力臂的乘积不变，根据杠杆平衡条件可知，动力和动力臂的乘积也不变，但动力臂在变小，所以动力变大，即弹簧测力计的示数变大。
21. 某物理实验小组测量未知电阻Rx的阻值，电路实物图如图甲所示；
（1）请你用笔画线代替导线，将图甲中电路连接完整______；
（2）闭合开关前，应将滑动变阻器滑片移到最______端；
（3）闭合开关后，观察到电流表没有示数，电压表指针有示数，则故障原因可能是______；
（4）排除故障后，闭合开关，当滑动变阻器的滑片P移到某一位置时，电压表示数为1.6V，电流表示数如图乙所示，则未知电阻Rx=______Ω；
（5）完成实验后，小王想用已知最大阻值为R0的滑动变阻器和电流表，测出未知的定值电阻Rx的阻值。他设计的电路图如图丙所示，请将实验步骤补充完整；
①闭合开关，当滑动变阻器滑片P位于A端时，记下电流表示数I1；
②______，记下电流表示数I2；
③电阻Rx=______。（用I1、I2和R0表示）
【答案】（1） （2）右 （3）电流表短路或定值电阻断路 （4）10 （5）将滑片滑到B端
【解析】（1）在用“伏安法”测量未知电阻Rx阻值的实验中，应将电压表并联在待测电阻两端，结合电源两节干电池电压为3V，可判断电压表选用的为0~3V的小量程即可，据此完成电路连接如下图所示
（2）闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，使电路中的电流最小，从而保护电路。由图知，滑片左侧电阻丝接入电路，所以滑片应移到阻值最大的右端。
（3）电压表并联在Rx发两端，闭合开关后，观察到电流表没有示数，电压表指针有偏转，说明电路有断路，电压表两接线处到电源正负极是通路，则电路故障原因可能是Rx发生断路。
（4）电压表示数为1.6V，电流表的量程为0~0.6A，分度值为0.02A，示数为0.16A，则由可得，灯泡的电阻
（5）②[1]由图丙可知，闭合开关，将滑片滑到B端时，为电阻Rx的简单电路，记下电流表示数I2。
③[2]由图丙可知，闭合开关，当滑动变阻器滑片位于A端时，Rx与变阻器的最大电阻串联，由欧姆定律和串联电路的规律，电源电压为
①
闭合开关，将滑片滑到B端时，为电阻Rx的简单电路，由欧姆定律可得电源电压
②
由①②解得
五、综合应用题（共22分，每道计算题8分，要求写出必要的文字说明、公式、主要的运算过程、数值和单位。综合应用题6分）
22. 如图所示，一艘货轮在码头卸铁矿石并装车运到炼钢厂。当卸下的铁矿石并装到停在水平地面上的汽车后，货轮排开水的体积减少了。若汽车的质量为，车轮与地面接触的总面积为，，g取。求：
（1）卸下的铁矿石重力大小；
（2）铁矿石的密度；
（3）铁矿石装上汽车后，汽车对地面的压强。
【答案】（1）；（2）；（3）
【解析】解：（1）当卸下的铁矿石后，货轮排开水的体积减少了，减少的排开水的重力等于减小的浮力，货轮漂浮，所以减小的浮力等于铁矿石的重力，故铁矿石的重力为

（2）铁矿石的密度
（3）铁矿石装上汽车后，汽车对地面的压强
答：（1）卸下的铁矿石重力大小为；
（2）铁矿石的密度为；
（3）铁矿石装上汽车后，汽车对地面的压强为。
23. 如图所示，是小王家的电热水壶铬牌上的部分参数，及其内部电路的电路图。，求：
（1）R2的阻值；
（2）将1kg，12℃的水烧到100℃，水吸收的热量；
（3）若该电热水壶的加热效率为80%，第（2）问中的水烧开需要电热水壶工作多长时间。
【答案】（1）55Ω （2） （3）420s
【解析】（1）根据可知，当电压一定时，电阻越大，功率越小，为低温（或保温）挡；电阻越小，功率越大，为高温（加热）挡。当闭合，断开时，只有R1接入电路，电阻较大，为保温挡；当、均闭合时，R1与R2并联，电阻较小，为加热挡。由题意可知，电阻R2的功率为
电阻R2的阻值为
（2）将1kg，12℃的水烧到100℃，水吸收的热量为
（3）若该电热水壶的加热效率为80%，则需要消耗的电能为
水烧开需要电热水壶工作的时间为
24. 如图甲所示是家用燃气报警器的部分电路示意图，其中控制电路中的是由气敏电阻制成的传感器，的阻值与燃气浓度的关系如图乙。出厂预设当燃气浓度达到6%时报警，出厂测试时，控制电路的电源电压为3V且保持恒定，闭合开关、，移动滑动变阻器滑片P的位置，当控制电路中的电流为0.06A时，电磁铁恰好能将衔铁吸下，工作电路中相应的灯亮起而报警（电磁铁线圈的阻值忽略不计）。
（1）使用燃气的场所都应安装燃气报警器，安装的具体位置应根据被检测气体相对于空气的密度来决定。如果家中使用的是天然气（主要成分是密度比空气小的甲烷），则报警器应安装在厨房（如图丙）的_________（填“A”或“B”）区域。
（2）由图乙可知，当燃气浓度升高时，气敏电阻的阻值_________；按出厂预设，当燃气浓度达到6%时报警，此时工作电路的灯_________亮。
（3）该报警器要达到出厂预设值，则滑动变阻器应接入电路的电阻值为_________Ω。
（4）若想将报警时的燃气浓度值调到比出厂预设值高一些，可以怎么办?（答出一种情况即得2分）
【答案】（1）A （2）变小 L2 （3）20 （4）见解析
【解析】（1）由题意可知天然气的密度小于空气的密度，泄漏后会很快上升到室内的上方，结合图丙可知，报警器应安装在厨房的A区域。
（2）[1][2]由图乙可知，当燃气浓度升高时，气敏电阻R1的阻值变小；当燃气浓度达到6%时报警，电磁铁恰好能将衔铁吸下，由图甲可知，衔铁带动动触点与下方静触点接触，此时灯L2的工作电路连通，故灯L2亮。
（3）当燃气浓度达到6%时，根据图乙可知，此时气敏电阻的阻值R1=30Ω；此时控制电路中的电流为I=0.06A，根据欧姆定律可知，此时控制电路的总电阻为
根据电阻的串联可知，滑动变阻器接入电路的电阻为
（4）根据图乙可知，当燃气浓度升高时，气敏电阻接入电路的阻值变小，为保证报警时电路电流仍为0.06A，由欧姆定律可知，当电压一定时，需控制电路中的总电阻不变，因此应适当调节滑片使滑动变阻器R2接入电路的阻值增大。额定电压
220V
频率
50Hz
额定功率
加热挡
1100W
保温挡
220W
容量
2L
