精品解析：2024年福建省中考物理试题（解析版）

这是一份精品解析：2024年福建省中考物理试题（解析版），共17页。试卷主要包含了选择题，填空题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。

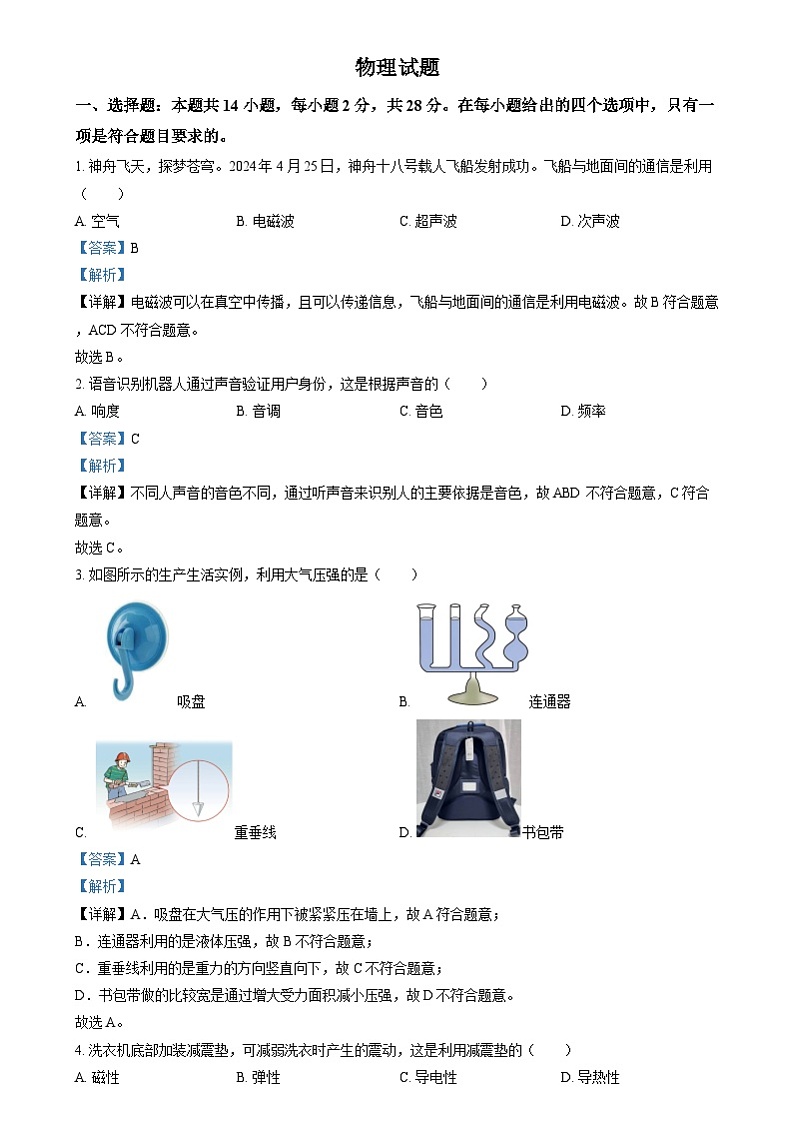

1. 神舟飞天，探梦苍穹。2024年4月25日，神舟十八号载人飞船发射成功。飞船与地面间的通信是利用（ ）
A. 空气B. 电磁波C. 超声波D. 次声波
【答案】B
【解析】
【详解】电磁波可以在真空中传播，且可以传递信息，飞船与地面间的通信是利用电磁波。故B符合题意，ACD不符合题意。
故选B。
2. 语音识别机器人通过声音验证用户身份，这是根据声音的（ ）
A. 响度B. 音调C. 音色D. 频率
【答案】C
【解析】
【详解】不同人声音的音色不同，通过听声音来识别人的主要依据是音色，故ABD不符合题意，C符合题意。
故选C。
3. 如图所示的生产生活实例，利用大气压强的是（ ）
A. 吸盘B. 连通器
C. 重垂线D. 书包带
【答案】A
【解析】
【详解】A．吸盘在大气压的作用下被紧紧压在墙上，故A符合题意；
B．连通器利用的是液体压强，故B不符合题意；
C．重垂线利用的是重力的方向竖直向下，故C不符合题意；
D．书包带做的比较宽是通过增大受力面积减小压强，故D不符合题意。
故选A。

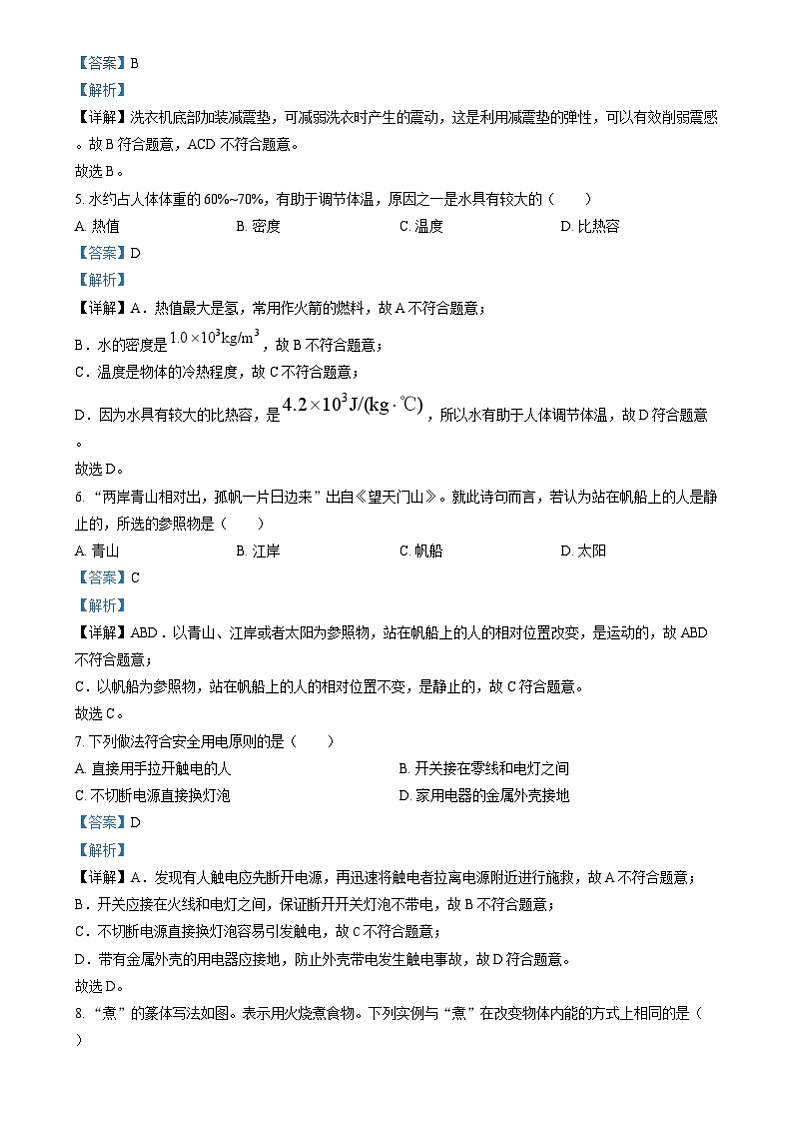

4. 洗衣机底部加装减震垫，可减弱洗衣时产生的震动，这是利用减震垫的（ ）
A. 磁性B. 弹性C. 导电性D. 导热性
【答案】B
【解析】
【详解】洗衣机底部加装减震垫，可减弱洗衣时产生的震动，这是利用减震垫的弹性，可以有效削弱震感。故B符合题意，ACD不符合题意。
故选B。
5. 水约占人体体重的60%~70%，有助于调节体温，原因之一是水具有较大的（ ）
A. 热值B. 密度C. 温度D. 比热容
【答案】D
【解析】
【详解】A．热值最大是氢，常用作火箭的燃料，故A不符合题意；
B．水的密度是，故B不符合题意；
C．温度是物体的冷热程度，故C不符合题意；
D．因为水具有较大的比热容，是，所以水有助于人体调节体温，故D符合题意。
故选D。
6. “两岸青山相对出，孤帆一片日边来”出自《望天门山》。就此诗句而言，若认为站在帆船上的人是静止的，所选的参照物是（ ）
A. 青山B. 江岸C. 帆船D. 太阳
【答案】C
【解析】
【详解】ABD．以青山、江岸或者太阳为参照物，站在帆船上的人的相对位置改变，是运动的，故ABD不符合题意；
C．以帆船为参照物，站在帆船上的人的相对位置不变，是静止的，故C符合题意。
故选C。
7. 下列做法符合安全用电原则的是（ ）
A. 直接用手拉开触电的人B. 开关接在零线和电灯之间
C. 不切断电源直接换灯泡D. 家用电器的金属外壳接地
【答案】D
【解析】
【详解】A．发现有人触电应先断开电源，再迅速将触电者拉离电源附近进行施救，故A不符合题意；
B．开关应接在火线和电灯之间，保证断开开关灯泡不带电，故B不符合题意；
C．不切断电源直接换灯泡容易引发触电，故C不符合题意；
D．带有金属外壳的用电器应接地，防止外壳带电发生触电事故，故D符合题意。
故选D。

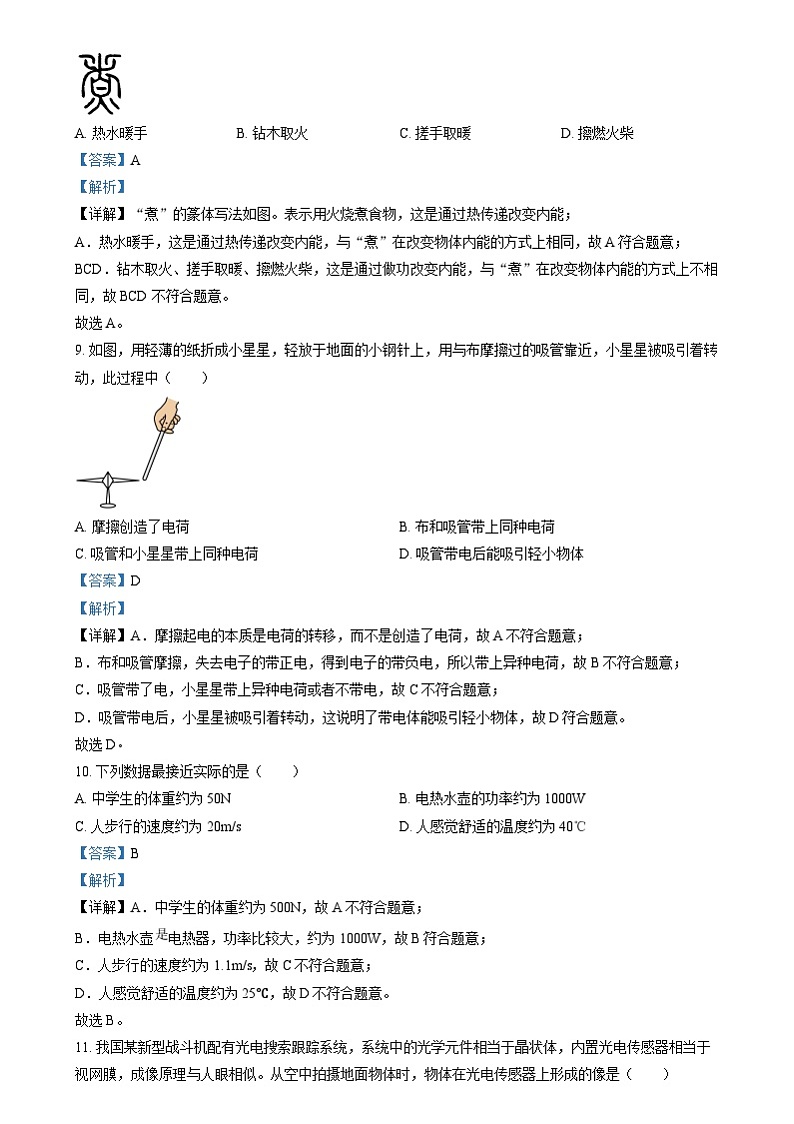

8. “煮”的篆体写法如图。表示用火烧煮食物。下列实例与“煮”在改变物体内能的方式上相同的是（ ）
A. 热水暖手B. 钻木取火C. 搓手取暖D. 擦燃火柴
【答案】A
【解析】
【详解】“煮”的篆体写法如图。表示用火烧煮食物，这是通过热传递改变内能；
A．热水暖手，这是通过热传递改变内能，与“煮”在改变物体内能的方式上相同，故A符合题意；
BCD．钻木取火、搓手取暖、擦燃火柴，这是通过做功改变内能，与“煮”在改变物体内能的方式上不相同，故BCD不符合题意。
故选A。
9. 如图，用轻薄的纸折成小星星，轻放于地面的小钢针上，用与布摩擦过的吸管靠近，小星星被吸引着转动，此过程中（ ）
A. 摩擦创造了电荷B. 布和吸管带上同种电荷
C. 吸管和小星星带上同种电荷D. 吸管带电后能吸引轻小物体
【答案】D
【解析】
【详解】A．摩擦起电的本质是电荷的转移，而不是创造了电荷，故A不符合题意；
B．布和吸管摩擦，失去电子的带正电，得到电子的带负电，所以带上异种电荷，故B不符合题意；
C．吸管带了电，小星星带上异种电荷或者不带电，故C不符合题意；
D．吸管带电后，小星星被吸引着转动，这说明了带电体能吸引轻小物体，故D符合题意。
故选D
10. 下列数据最接近实际的是（ ）
A. 中学生的体重约为50NB. 电热水壶的功率约为1000W
C. 人步行的速度约为20m/sD. 人感觉舒适的温度约为40℃
【答案】B
【解析】
【详解】A．中学生的体重约为500N，故A不符合题意；
B．电热水壶电热器，功率比较大，约为1000W，故B符合题意；
C．人步行的速度约为1.1m/s，故C不符合题意；
D．人感觉舒适的温度约为25℃，故D不符合题意。
故选B。
11. 我国某新型战斗机配有光电搜索跟踪系统，系统中的光学元件相当于晶状体，内置光电传感器相当于视网膜，成像原理与人眼相似。从空中拍摄地面物体时，物体在光电传感器上形成的像是（ ）
A. 倒立、缩小的实像B. 倒立、等大的实像
C. 倒立、放大的实像D. 正立、放大的虚像
【答案】A
【解析】
【详解】A．根据题意可知，系统中的光学元件相当于晶状体，内置光电传感器相当于视网膜，成像原理与人眼相似，人眼成像原理与照相机相似，这说明光电搜索跟踪系统和照相机的原理相似，从空中拍摄地面物体时，物体位于二倍焦距以外，物体在光电传感器上形成的像是倒立、缩小的实像，故A符合题意；
B．倒立、等大的实像，可以用来测焦距，故B不符合题意；
C．倒立、放大的实像，是投影仪的原理，故C不符合题意；
D．正立、放大的虚像，是放大镜的原理，故D不符合题意。
故选A。
12. 如图是丰子恺的书画作品，生动描绘了儿童学种瓜的场景，下列说法错误的是（ ）
A. 蹲坐的儿童站起来，重力势能变小
B. 风吹枝弯，说明力可以改变物体的形状
C. 提水桶时感到桶在拉手，说明力的作用是相互的
D. 提水前行中突然减速，水溅出是由于水具有惯性
【答案】A
【解析】
【详解】A．蹲坐的儿童站起来，质量不变，高度增大，所以重力势能变大，故A错误，符合题意；
B．风吹枝弯，这说明力的作用效果是可以改变物体的形状，故B正确，不符合题意；
C．提水桶时感到桶在拉手，说明物体之间力的作用是相互的，故C正确，不符合题意；
D．提水前行中突然减速，水由于惯性要保持原来的运动状态继续向前运动，所以水会向前溅出，故D正确，不符合题意。
故选A。
13. 小闽设计家庭保险箱指纹锁的电路图，指纹识别成功相当于开关闭合，录入两人的指纹，其中任意一人的指纹识别成功就能开锁。图中符合要求的电路图是（ ）
A. B. C. D.
【答案】D
【解析】
【详解】指纹识别成功相当于开关闭合，其中任意一人的指纹识别成功就能开锁，说明每个开关都能控制指纹锁，故两个开关并联后，与指纹锁串联。
故选D。
14. 质量为的杯子，装入适量的水后放在水平的电子秤上，如图甲；接着把草莓轻放入水中，草莓漂浮，如图乙；然后用细针将草莓轻压入水中，如图丙；水均未溢出，电子秤示数依次为、、，
不计细针体积。下列判断正确的是（ ）
A. 甲图中，水对杯底的压力为B. 乙图中，草莓的质量为
C. 丙图中，草莓排开水的体积为D. 丙图中，细针对草莓的压力为
【答案】C
【解析】
【详解】A．甲图中，水的重力为
由于杯子不是柱体，所以水对杯底的压力小于水的重力，即
故A错误；
B．乙图中，草莓漂浮，受到的浮力等于草莓的重力，即，根据阿基米德原理可知，草莓受到的浮力等于排开水的重力，即
所以草莓的质量为
故B错误；
C．根据阿基米德原理可知，草莓受到的浮力
草莓浸没时排开水的体积
故C正确；
D．丙图中，草莓受到竖直向下的重力、竖直向上的浮力和竖直向下的细针的压力，根据力的平衡条件可
知，细针对草莓的压力
故D错误。
故选C。
二、填空题：本题共6小题，每空1分，共12分。
15. 木雕是工匠智慧和艺术修为价值体现，锯木、刨料、风干、雕刻、开榫、组装、打磨、油漆，每一环节都讲究科学的工艺流程。如图，木头风干时，成垛交叠，留有空隙，可以加快木头中水分的______（填物态变化）。切割木头时工人要带上降噪耳塞，这是在______处减弱噪声。
【答案】 ①. 汽化 ②. 人耳
【解析】
【详解】[1] 木头风干时，成垛交叠，留有空隙，可以增加液体与空气的接触面积，可以加快木头中水分的汽化。
[2] 切割木头时工人要带上降噪耳塞，这是在人耳处减弱噪声，防止噪声进入人耳。
16. 木雕是工匠智慧和艺术修为的价值体现，锯木、刨料、风干、雕刻、开榫、组装、打磨、油漆，每一环节都讲究科学的工艺流程。如图 ，雕花时，正在挑起木屑的刻刀属于______杠杆。刻刀要磨锋利使用，是为了增大______。
【答案】 ①. 费力 ②. 压强
【解析】
【详解】[1] 正在挑起木屑的刻刀动力臂小于阻力臂，属于费力杠杆。
[2] 刻刀要磨锋利使用，是为了减小受力面积从而增大压强。
17. 木雕是工匠智慧和艺术修为的价值体现，锯木、刨料、风干、雕刻、开榫、组装、打磨、油漆，每一环节都讲究科学的工艺流程。打磨过程，将粗砂纸换成细砂纸，可以减小砂纸与木头间的______，闻到淡淡的木香是由于分子在不停地做______。
【答案】 ①. 摩擦力 ②. 无规则运动
【解析】
【详解】[1]将粗砂纸换成细砂纸，是在压力一定时，通过减小接触面的粗糙程度来减小摩擦力。
[2]闻到淡淡的木香，这是扩散现象，是由于木香的分子在不停地做无规则运动造成的。
18. 太阳能属于______能源。某光伏发电站年均发电量约为，相当于完全燃烧______kg煤炭释放的热量。（）
【答案】 ①. 可再生 ②.
【解析】
【详解】[1]太阳能可以从自然界源源不断地得到，根据能源的定义与分类可知属于可再生能源。
[2]依题意得根据燃料完全燃烧放出的热量等于电站年发电量，由热值计算公式可知
需要完全燃烧煤炭的质量
19. 福建舰是我国首艘采用电磁弹射系统的航空母舰。电磁弹射系统采用飞轮储能技术，即利用电能驱动大质量的飞轮高速旋转，把电能转化为飞轮的______能，这种能量转化方式与我们学过的______（填“电动机”或“发电机”）相似。
【答案】 ①. 机械 ②. 电动机
【解析】
【详解】[1][2] 电磁弹射系统中，给线圈提供电流时产生磁场，飞轮被磁化，受到强大的作用力而加速运动，由此可知其原理是通电导体在磁场中受力而运动，与电动机的原理相同，电磁弹射装置将电能转化为机械能。
20. 如图所示电路，电源电压保持不变，R为定值电阻，为热敏电阻，其阻值随温度的降低而增大。闭合开关S，当热敏电阻的温度降低时，电压表的示数______，电压表的示数与电流表A的示数之比______。（均填变化情况）
【答案】 ①. 变大 ②. 不变
【解析】
【详解】[1][2]分析电路可知，和串联，电压表测电压，电压表测的电压，电流表测电路电流。当热敏电阻的温度降低时，阻值变大，根据串联分压原理，电压表的示数变大；根据，电压表的示数与电流表A的示数之比即为的阻值，所以电压表的示数与电流表A的示数之比不变。
三、作图题：本题共2小题，每小题2分，共4分。
21. 在图中，画出静止在水平冰面上冰壶的受力示意图。
【答案】
【解析】
【详解】静止在水平冰面上冰壶受到竖直向下的重力和竖直向上的支持力，两个力是一对平衡力，画图时注意两个力一样长，表明两个力大小相等，如图所示：
22. 在图中，根据折射光线画出对应的入射光线。
【答案】
【解析】
【详解】通过焦点的光线经凸透镜折射后将平行于主光轴射出，过光心的光线传播方向不变，作图如下：
四、简答题：本题共1小题，共4分。
23. 朱鹮是我国珍稀动物，演员们用舞蹈演绎的《朱鹮》宛若一幅流动的画，诉说着人与自然的和谐共生，如图。
（1）用物理知识解释：朱鹮在空中滑翔时，翅膀上表面弯曲，下表面比较平，该形状对它飞行的作用。
（2）写出演员在舞台上形成倒影的光学原理。
【答案】（1）见解析；（2）见解析
【解析】
【详解】（1）翅膀的上表面弯曲，流过翅膀上方的空气流速大，压强小；翅膀下表面较平，流过翅膀下方的空气流速小，压强大。翅膀上下方所受的压力差形成向上的升力。
（2）演员在舞台上形成的倒影的光学原理是光的反射（平面镜成像）。
五、实验题：本题共5小题，共30分。
24. 探究光的反射定律，实验装置如图1。让一束光贴着光屏射向平面镜的O点，改变入射光线多次实验，数据记录于下表。
序号
入射光线相对法线的位置
反射光线相对法线的位置
入射角i
反射角r
1
左
右
30°
30°
（1）能从不同方向观察到光的传播路径，是因为光在光屏上发生______反射；
（2）分析表中数据得出结论：①反射光线、入射光线分别位于法线______；
②反射角______入射角；
（3）光热电站利用追日镜将太阳光反射到吸热塔用于发电。图2为上午某时刻的光路图，根据上述实验结论推断，随着太阳的运动，追日镜应沿______时针方向旋转，使反射光线射向吸热塔。
【答案】 ①. 漫 ②. 两侧 ③. 等于 ④. 逆
【解析】
【详解】（1）[1]因为光在光屏上发生漫反射，所以能从不同方向观察到光的传播路径。
（2）①[2]分析表格中入射光线相对法线的位置、反射光线相对法线的位置，总是左右相反的，所以反射光线、入射光线分别位于法线两侧。
②[3]分析表格中多组入射角i和反射角r，他们的大小相等，所以反射角等于入射角。
（3）[4]根据图2可知，此时上午某时刻的光路图，说明太阳要逆时针方向运动，入射角变小，反射角也要变小，为了保证使反射光线射向吸热塔，追日镜也要沿逆时针方向旋转。
25. 探究液体在沸腾前后温度变化特点，实验装置如图甲。取质量相等的水和盐水分别放入两个相同的烧杯中，用相同的酒精灯同时加热，根据实验数据，绘制温度随时间变化的图像，如图乙；
2
左
右
45°
45°
3
左
右
60°
60°
4
右
左
60°
60°
（1）实验中除了图甲的器材，还需要的测量工具是天平和______；
（2）分析图乙中水的图线可知：水在沸腾过程中，温度______，水的沸点是______℃。推断当时实验室的气压______一个标准大气压；
（3）对比图乙中两条图线可知，选用______煮蛋可以更快地将蛋煮熟。
【答案】 ①. 秒表 ②. 保持不变 ③. 98 ④. 小于 ⑤. 盐水
【解析】
【详解】（1）[1]取质量相等的水和盐水需要测量工具是天平，实验中需记录温度随时间的变化，所以要用秒表记录时间，用温度计测量温度，实验需要的另一个测量仪器是秒表。
（2）[2][3]该实验用加热的时间表示吸收热量。分析图乙中水的图线可知：水在沸腾过程中，继续加热，温度为98℃保持不变，故水的沸点是98℃。
[4]气压越低，水的沸点越低。在一个标准大气压下，水的沸点为100℃。此时水的沸点98℃小于100℃，故推断当时实验室的气压小于一个标准大气压。
（3）[5]分析图乙中图线可知，其他条件相同时，在同样加热的情况下，盐水的沸点高于水的，且升温较快，故选用盐水煮蛋可以更快地将蛋煮熟。
26. 实践小组查阅资料知道蜡柱在水中由静止释放，很快就做匀速直线运动。他们猜想蜡柱做匀速直线运动速度的大小可能与蜡柱的形状有关，探究如下：
（1）取底面积、高10cm的蜡柱，用天平测出蜡柱的质量，如图甲所示，为______g，计算出蜡柱的密度为______。
（2）如图乙，在蜡柱上截取一段，将其头部做成流线型，测量其质量为3.6g。为得到等质量的圆柱型蜡柱，需在余下蜡柱上再截取一段______cm的蜡柱。
（3）将做好的蜡柱分别放入装满水的透明管中，从底部由静止释放，蜡柱的底端经过适当高度的A点时开始计时，每隔5s在管壁刻度尺上标记其位置。某次标记如图丙所示，读数为______cm。
（4）根据实验数据绘制出图像，如图，由图像可知：其他条件相同时，流线型蜡柱上升的速度______圆柱型蜡柱上升的速度。
（5）提出一个继续探究的其他相关问题：____________。
【答案】 ①. 9 ②. 0.9 ③. 4 ④. 26.55 ⑤. 大于 ⑥. 蜡柱上升的速度还与什么因素有关？
【解析】
【详解】（1）[1]由图甲可知，蜡柱的质量为
m=5g+4g=9g
[2]蜡柱的体积为
V=Sh=1cm2×10cm=10cm3
蜡柱的密度为
（2）[3]设截取的蜡柱长度为l，体积为V1，质量为m1，则
（3）[4]刻度尺分度值为0.1cm，则读数为26.55cm。
（4）[5]由公式可知，图线斜率为速度，则流线型图线的斜率大于圆柱型图线斜率，则流线型蜡柱上升的速度大于圆柱型蜡柱上升的速度。
（5）[6]影响蜡块上升的速度可能是多因素的，则可以继续探究蜡柱上升的速度还与什么因素有关？
27. 探究电流与电压、电阻的关系，器材有：电源（恒为4V）、电压表（0~3V）、电流表（0~0.6A）、电阻
R（、、）、滑动变阻器（）、开关、导线若干。
（1）用笔画线代替导线将图甲的实物电路连接完整。____闭合开关前，将滑动变阻器滑片P移到最______端，起到______的作用。
（2）闭合开关，电流表示数为零，电压表示数等于电源电压，经检查电表完好，则电路故障可能是______。排除故障，继续实验。
（3）探究电流与电压的关系，实验数据如表，其中第3次实验的电压表示数如图乙所示，为______V。分析数据可得：电阻不变时，电流跟电压成______。实验中所选的电阻阻值为______。
（4）探究电流与电阻的关系，将电阻接入电路，记录电流表示数为0.3A；将电阻更换为，移动滑片直至电压表示数为______V，记录电流表示数；再将电阻更换为，发现无法完成实验。从本实验可行性与安全性考虑，应控制电阻两端的电压范围为______。
【答案】 ①. ②. 左 ③. 保护电路 ④. 电阻R断路 ⑤. 2.0 ⑥. 正比 ⑦. 5 ⑧. 1.5 ⑨. 2V~3V
【解析】
【详解】（1）[1]变阻器接入电路时，要选择一上一下接线柱，如图所示：
序号
电压U/V
电流I/A
1
1.0
0.20
2
1.5
0.30
3
0.40
[2][3]为保护电路，闭合开关前，滑动变阻器滑片要移至阻值最大处，即最左端。
（2）[4]闭合开关，电流表示数为零，则故障可能是断路；电压表示数等于电源电压，说明电压表与电源连通，则故障位置是与电压表并联的部分，即定值电阻R断路。
（3）[5]如图乙所示，电压表用的小量程，分度值为0.1V，则电压表示数为2.0V。
[6]分析表格中数据可知，电压增大几倍，电流也增大几倍，故得结论电阻不变时，电流跟电压成正比。
[7]实验中所选的电阻阻值为
（4）[8]探究电流与电阻的关系，要控制电阻两端电压一定；当5Ω定值电阻接入时，电流表示数为0.3A，则此实验不变的电压值为
[9]根据串联电路分压规律可知
即若方程左边为一定值，故右边也为一定值，当变阻器连入电路的电阻最大时，此时对应的定值电阻应最大，此时有
解得电阻两端电压
UV=2V
为最小分压；
当电流最大时，即I为0.6A时，电路中电阻最小，定值电阻两端电压最大
UVmax=0.6A×5Ω=3V
应控制电阻两端的电压范围为2V~3V。
28. “漏刻”是古代一种滴水计时的工具。项目式学习小组制作了一个漏刻，装置如图1，播水壶不断滴水，受水壶内由标尺与浮块组成的浮箭上升后，通过指针指向浮箭上标尺的刻度即可读取时间。
（1）测滴水量：播水壶装满水后，计划用烧杯接取滴水。为了减小误差，测量滴水的质量应选择以下方案中的______（填写序号）。
①先测空烧杯质量，接水后再测滴水和烧杯的总质量。
②先测滴水和烧杯的总质量，倒去水后再测烧杯质量。
测得1min滴水的质量为80g，则1刻钟（15min）滴水的体积为______；
（2）分析测算：圆筒形受水壶内部底面积，浮箭总重6N，长方体浮块的底面积、高3cm。受水壶内无水时，指针对应标尺的位置标记为“←开始滴水”。滴水后，当浮箭刚浮起时，受到的浮力为______N，此时受水壶内的水面高度为______cm；
（3）标尺定标：图2的标尺上每一格表示1cm，请你在标尺上对应位置标出“←3刻钟”______；
（4）成品试测：经检测，漏刻每1刻钟的实际时间均超出15min，发现随着播水壶内水量减少，滴水间隔时间越来越长。为使滴水间隔时间相同，小组讨论后，将滴水壶装置改进成如图3所示，依据的物理知识是______。
【答案】 ①. ② ②. 1200 ③. 6 ④. 2 ⑤. ⑥. 根据，水的深度保持不变，出水口的液体压强不变
【解析】
【详解】（1）[1]①先测空烧杯质量，接水后再测滴水和烧杯的总质量，这样两次的质量差就是水的质量，但在操作过程中，烧杯中的水不能全部倒出，导致测量的质量差偏小，误差较大；
②先测滴水和烧杯的总质量，再倒去水测烧杯质量，这样两次的质量差就是水的质量，质量差基本等于水的质量，误差较小。
故选②。
[2]15min滴水的质量
m = 80g × 15 = 1200g = 1.2kg
由可得，15min滴水的体积
（2）[3]当浮箭刚浮起时，浮箭处于漂浮状态，受到的浮力
[4]由可得，浮箭排开水的体积
由V=Sh可得，水的高度
（3）[5]浮箭的高度
在标尺上标出即可，见下图：
（4）[6]将滴水壶装置改进成如图3所示，相当于一个连通器，当播水壶内水量减少时，播水壶内液面下降，受水壶内液面上升，使播水壶内液面与受水壶内液面相平，从而使滴水间隔时间相同。
六、计算题：本题共3小题，共22分。
29. 小闽设计的车载可加热果蔬搅拌机工作电路图如图。电热丝R的阻值为，电动机标有“12V 24W”字样。闭合开关S、，电动机正常工作。求：
（1）电源电压。
（2）闭合开关S、，电动机1min内消耗的电能。
（3）闭合开关S、，通电100s，电热丝R产生的热量。
【答案】（1）12V；（2）1440J；（3）3600J
【解析】
【详解】解：（1）闭合S、时，电路中只有电动机正常工作，则电源电压
（2）根据可知，电动机消耗的电能
（3）闭合S、，电路中只有电热丝R工作，通过电热丝R的电流
电热丝R产生的热量
答：（1）电源电压是12V；
（2）闭合开关S、，电动机1min内消耗的电能1440J；
（3）闭合开关S、，通电100s，电热丝R产生的热量3600J。
30. 无人机总质量为2kg，静止时与地面接触的总面积为。某次航拍中，无人机匀速竖直上升60m，升力做功为1800J，求无人机：
（1）受到的重力。
（2）静止在水平地面上时，对地面的压强。
（3）匀速上升时受到的阻力。
【答案】（1）20N；（2）；（3）10N
【解析】
【详解】解：（1）无人机受到的重力
（2）无人机静止在水平地面上时
静止在水平地面上时，对地面的压强
（3）由可知，升力是
无人机匀速竖直上升时
所以匀速上升时受到的阻力
答：（1）受到的重力20N；
（2）静止在水平地面上时，对地面的压强；
（3）匀速上升时受到的阻力10N。
31. 小闽为学校的陶器烧制炉加装一个自制的可控制温度的装置，其简化的工作电路图如图。R1、R2是炉内加热电阻，R1阻值为44Ω，R是变阻器，R0是电磁铁线圈电阻。温差电源的热点探头放在炉内，冷点探头放在20℃的恒温箱中。烧制炉接入220V的电路中，闭合开关S1、S2，衔铁与触点A接触，烧制炉处于加热状态；当电磁铁线圈中的电流达到0.01A时，衔铁被吸下与触点B接触，烧制炉进入保温状态，保温功率为200W。测试时，第一次调节R的阻值为1Ω，当烧制炉刚进入保温状态时，测得炉内温度t为400℃；第二次调节R的阻值为4Ω，当烧制炉刚进入保温状态时，测得炉内温度t为1000℃。求：
（1）烧制炉处于加热状态时，通过R1的电流。
（2）烧制炉处于保温状态时，R2的阻值。
（3）温差电源提供的电压与两探头间的温度差成正比，为便于设置烧制炉的保温温度t，写出R与t关系的表达式。
【答案】（1）5A；（2）198Ω；（3）
【解析】
【详解】解：（1）烧制炉加热状态时，加热电路中只有R1工作，通过R1的电流
（2）烧制炉保温状态时，R1与R2串联，根据可知，总电阻
R2的阻值
（3）温差电源提供电压与两探头间的温度差成正比，即，且根据欧姆定律有，则有，冷点探头温度，保温时电磁铁线圈的电流
第一次测试：变阻器电阻，炉内温度，则有
第二次测试：变阻器电阻，炉内温度，则有
代入数据，解得：电磁铁线圈电阻 温差电源提供的电压与两探头间的温度差的比值 ，则R与t关系的表达式为
