安徽省芜湖市无为市多校联考2023-2024学年九年级（上）月考物理试卷（12月份）

这是一份安徽省芜湖市无为市多校联考2023-2024学年九年级（上）月考物理试卷（12月份），共17页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。

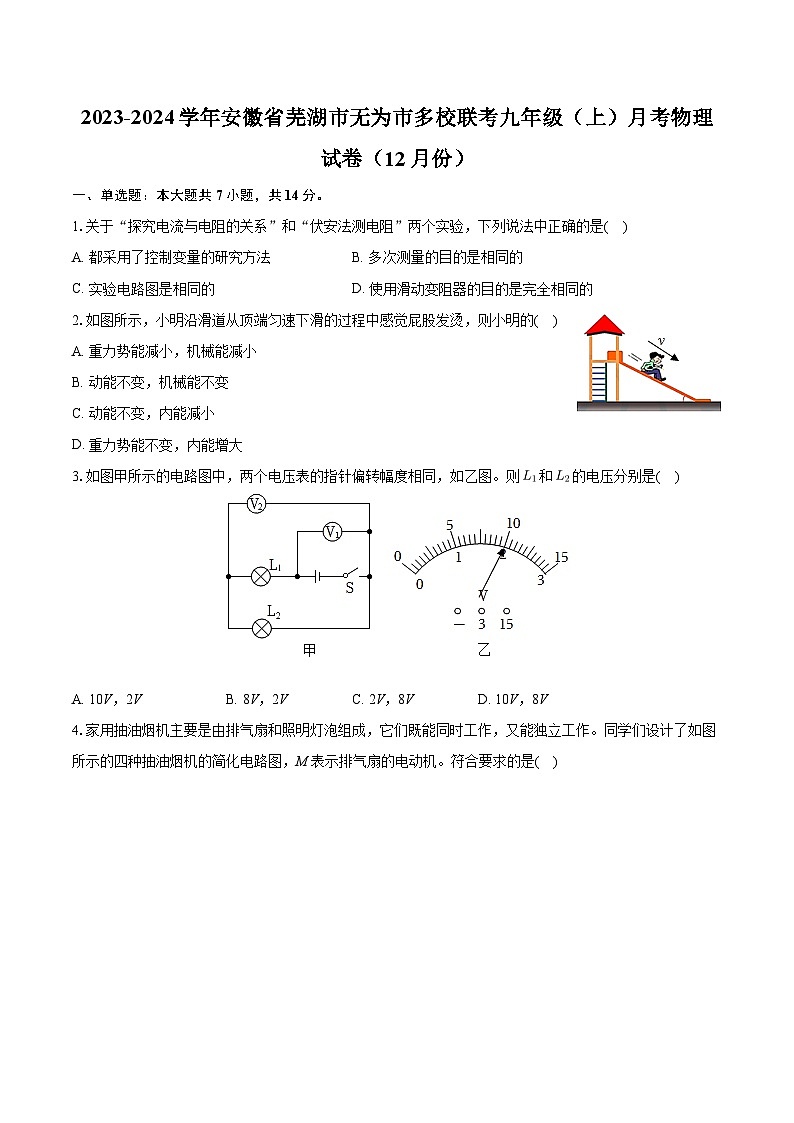

1.关于“探究电流与电阻的关系”和“伏安法测电阻”两个实验，下列说法中正确的是( )
A. 都采用了控制变量的研究方法B. 多次测量的目的是相同的
C. 实验电路图是相同的D. 使用滑动变阻器的目的是完全相同的
2.如图所示，小明沿滑道从顶端匀速下滑的过程中感觉屁股发烫，则小明的( )
A. 重力势能减小，机械能减小
B. 动能不变，机械能不变
C. 动能不变，内能减小
D. 重力势能不变，内能增大
3.如图甲所示的电路图中，两个电压表的指针偏转幅度相同，如乙图。则和的电压分别是( )
A. 10V，2VB. 8V，2VC. 2V，8VD. 10V，8V

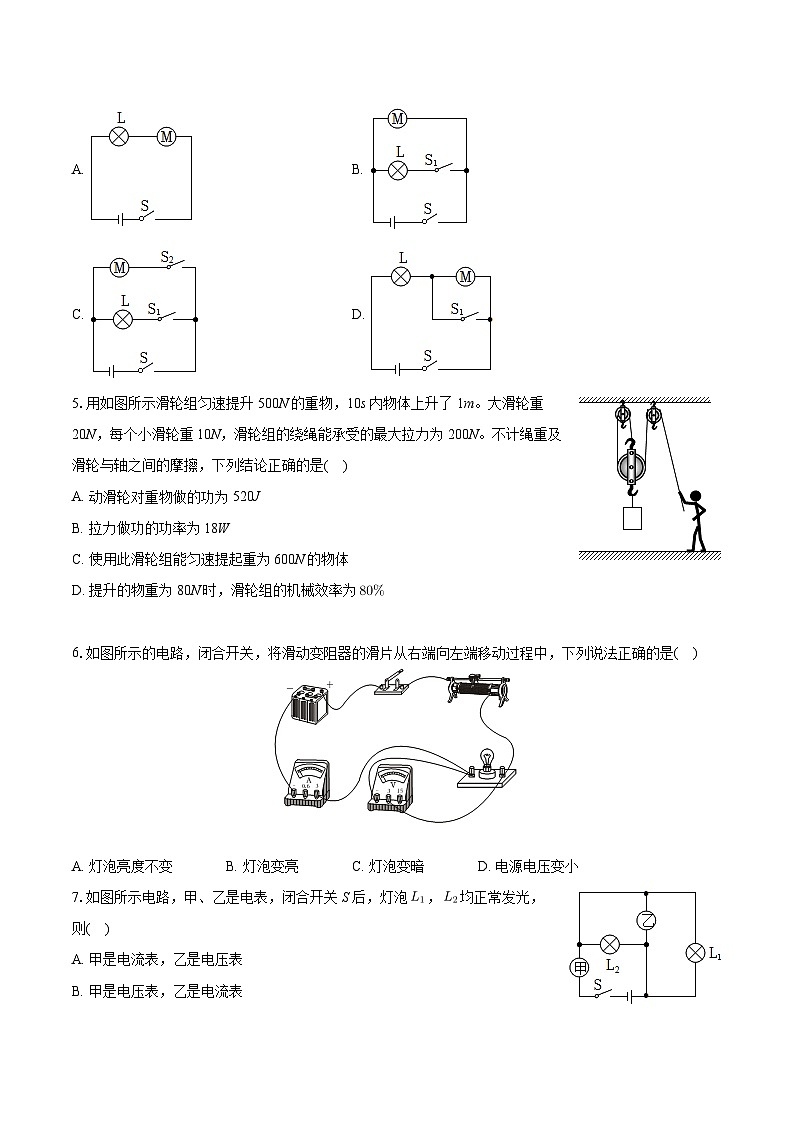

4.家用抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能独立工作。同学们设计了如图所示的四种抽油烟机的简化电路图，M表示排气扇的电动机。符合要求的是( )
A. B.
C. D.
5.用如图所示滑轮组匀速提升500N的重物，10s内物体上升了1m。大滑轮重20N，每个小滑轮重10N，滑轮组的绕绳能承受的最大拉力为200N。不计绳重及滑轮与轴之间的摩擦，下列结论正确的是( )
A. 动滑轮对重物做的功为520J
B. 拉力做功的功率为18W
C. 使用此滑轮组能匀速提起重为600N的物体
D. 提升的物重为80N时，滑轮组的机械效率为
6.如图所示的电路，闭合开关，将滑动变阻器的滑片从右端向左端移动过程中，下列说法正确的是( )
A. 灯泡亮度不变B. 灯泡变亮C. 灯泡变暗D. 电源电压变小
7.如图所示电路，甲、乙是电表，闭合开关S后，灯泡，均正常发光，则( )
A. 甲是电流表，乙是电压表
B. 甲是电压表，乙是电流表
C. 甲、乙都是电流表
D. 甲、乙都是电压表
二、填空题：本大题共10小题，共20分。

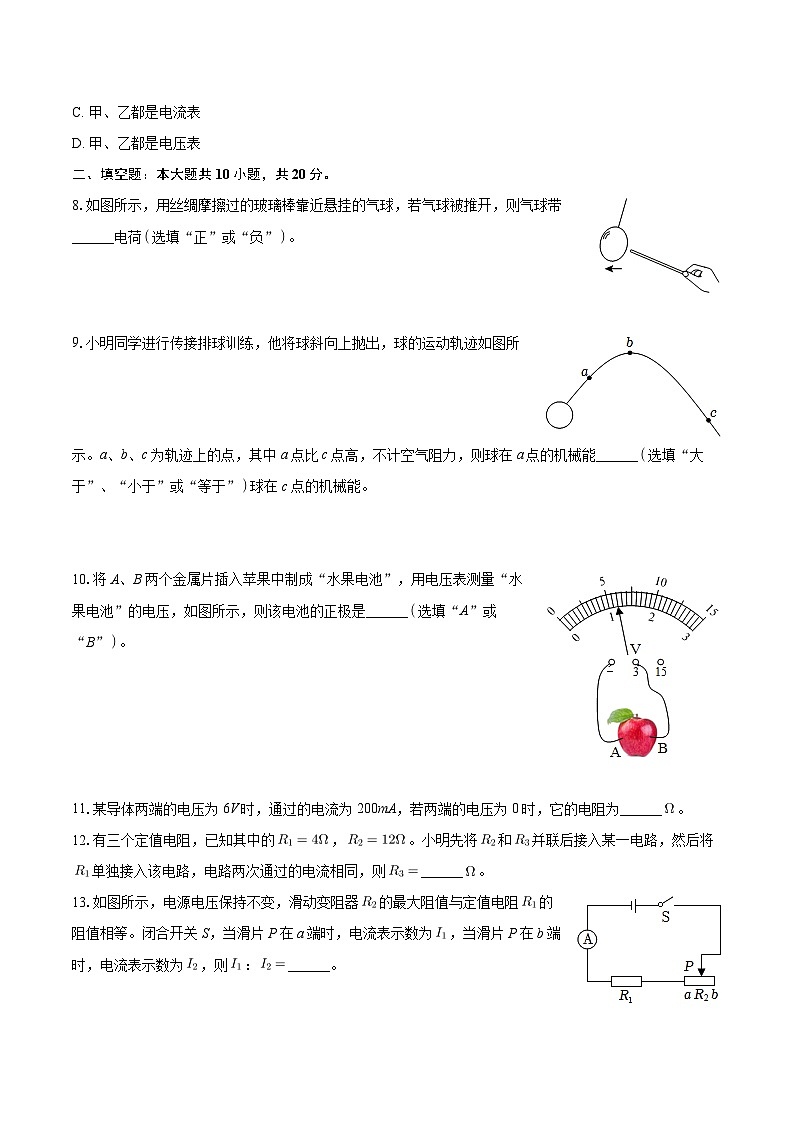

8.如图所示，用丝绸摩擦过的玻璃棒靠近悬挂的气球，若气球被推开，则气球带______电荷选填“正”或“负”。
9.小明同学进行传接排球训练，他将球斜向上抛出，球的运动轨迹如图所示。a、b、c为轨迹上的点，其中a点比c点高，不计空气阻力，则球在a点的机械能______选填“大于”、“小于”或“等于”球在c点的机械能。
10.将A、B两个金属片插入苹果中制成“水果电池”，用电压表测量“水果电池”的电压，如图所示，则该电池的正极是______选填“A”或“B”。
11.某导体两端的电压为6V时，通过的电流为200mA，若两端的电压为0时，它的电阻为______。
12.有三个定值电阻，已知其中的，。小明先将和并联后接入某一电路，然后将单独接入该电路，电路两次通过的电流相同，则______。
13.如图所示，电源电压保持不变，滑动变阻器的最大阻值与定值电阻的阻值相等。闭合开关S，当滑片P在a端时，电流表示数为，当滑片P在b端时，电流表示数为，则：______。
14.如图所示的电路中，电源电压保持不变，开关始终闭合。当开关断开时，灯、均发光，当开关闭合时，灯仍发光、熄灭，则电压表的示数______填“变大”、“变小”或“不变”。
15.如图所示，闭合开关后，电流表的示数为，电流表的示数为。则通过的电流为______ A。
16.如图所示的电路中，电源电压U保持不变，开关S闭合前后电流表示数之比为2：5，则电阻：______。
17.如图所示，电阻和分别标有“”和“”字样，调节A、B间的电压，在每个电阻都能正常工作的前提下，电路的最大总电流为______ A。
三、实验探究题：本大题共3小题，共16分。
18.如图所示，小覃同学所在的兴趣小组正在探究并联电路中电流的规律。
图甲是他们设计的电路图，实验时需要测量A、B、C三处的电流。图乙是他们某次测量时连接的实验电路，此时电流表测量的是______选填“A”、“B”或“C”处的电流；
小覃同学要测量通过的电流，只需将图乙中的一根导线改接即可，请你在该导线上打“”，并用笔画线代替导线画出改接后的连接方式。
19.如图甲所示，这是某同学“探究电流与电阻的关系”的实验电路，实验器材：电压恒为的电源，电流表、电压表各一只，一个开关，阻值分别为、、的定值电阻各一个，滑动变阻器和导线若干。
实验操作：
①按照图甲连接好电路图，R用阻值为的电阻接入电路，闭合开关，调节滑片P使电压表示数为，记录电流表的示数；
②R更换为阻值为的电阻，闭合开关，调节滑片P，使电压表示数仍为，记录电流表的示数；
③R更换为阻值为的电阻，重复步骤②；
④利用收集到的数据，作出了如图乙所示的电流I随电阻R变化的关系图像。
分析图像得出结论：______。
图中阴影部分“面积”表示的物理量是______。选填字母
A.电流
B.电压
C.电阻
D.电荷量
20.在“测量定值电阻的阻值”的实验中：
连接如图甲所示的电路后，闭合开关，移动滑片，当电压表示数为时，电流表示数如图乙所示，为______ A，此次测得的阻值为______。
另一实验小组同学在没有电流表的情况下，设计了如图丙所示的电路测量的电阻，请你帮助他将实验步骤补充完整。电源电压保持不变，滑动变阻器的最大阻值为
①连接好电路，将滑动变阻器的滑片移至B端，闭合开关，读出此时电压表示数；
②______，读出此时电压表示数；
③未知电阻阻值的表达式为______。
四、计算题：本大题共3小题，共20分。
21.某同学购买了一款户外分体式燃气炉，准备去户外野炊。用该燃气炉烧水时，把初温为的1kg的水加热到，燃烧了天然气。水的比热容，天然气的热值取。求：
水吸收的热量；
燃气炉烧水的效率。
22.如图所示，这是定值电阻、的并联电路，接入电压恒定的电路中后，通过它们的电流分别记为、。干路电流为I，已知。
请证明；
若，求：。
23.如图所示，电源电压保持不变。当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中的线段AB表示。求：
求滑动变阻器最大阻值。
电源电压和的阻值。
滑片P滑到ab中点时电压表的示数。
答案和解析
1.【答案】C
【解析】解：AB、探究电流跟电阻的关系时，根据控制变量法，要控制电压不变，为得出普遍性的规律，要多次测量；
而伏安法测量电阻时，为提高测量的准确程度，减小误差，要多次测量取平均值，故AB错误；
C、两个实验的电路如下所示，
电路图是相同的，故C正确；
D、探究电流跟电阻的关系时，根据控制变量法，要控制电阻的电压不变，故变阻器的作用是控制电阻的电压不变；
伏安法测量电阻时，要多次测量，故变阻器的作用是改变电阻的电压和通过的电流，故D错误。
故选：C。
探究电流跟电阻的关系时，根据控制变量法，要控制电阻的电压不变，为得出普遍性的规律，要多次测量；
而伏安法测量电阻时，为提高测量的准确程度，减小误差，要多次测量取平均值，据此分析。
本题探究电流跟电阻的关系和伏安法测量电阻”两个实验对比，考查实验的相同和不同之处及多次测量的不同目的，为易错题。
2.【答案】A
【解析】解：小明沿滑道从顶端匀速下滑的过程中，受到摩擦力的作用，要克服摩擦力做功，机械能减小，内能增大，一部分机械能转化为内能；由于质量不变，速度不变，则动能不变，高度降低，重力势能减小，机械能等于动能和势能的总和，则机械能减小。
故选：A。
动能大小的影响因素：质量、速度；质量越大，速度越大，动能越大；
重力势能大小的影响因素：质量、高度；质量越大，高度越高，重力势能越大；
对物体做功克服摩擦力做功、压缩气体做功等，将机械能转化为物体的内能。
熟悉机械能的转化过程，并理解改变内能的两种方式是解决该题的关键。
3.【答案】B
【解析】解：
由电路图可知，该电路中电压表相当于断路，所以该电路只有一条电流的路径，即和串联；
电压表测的是电源电压，电压表测的是两端的电压。
根据串联电路的电压特点可知，电压表的示数应大于电压表的示数；而两个电压表的指针偏转角度相同，所以电压表选的量程应是，其分度值是，读数即电源电压为10V；
电压表选的量程应是，其分度值是，读数即两端的电压为2V；
所以，灯泡两端的电压为：。
故选：B。
串联电路两端的总电压等于各部分电路两端的电压之和，以及电压表选的量程应是，其分度值是，电压表选的量程应是，其分度值是，据此读数。
本题主要考查学生对：串联电路电压的规律，以及电压表的读数方法的了解和掌握，关键是会判断电压表测量的是那段电路两端的电压。
4.【答案】C
【解析】解：排气扇和照明灯既能同时工作，又能分别独立工作，所以排气扇电动机和灯泡是并联关系，且各自的支路有一个开关控制，故C正确，ABD错误。
故选：C。
根据排气扇和照明灯既能同时工作，又能分别独立工作，分析排气扇电动机和灯泡的连接方式及开关情况，从而选择正确答案。
本题利用了并联电路的特点：用电器并联后，可以相互不影响。
5.【答案】D
【解析】解：A、动滑轮对重物做的有用功：，故A错误；
B、由图可知，因为不计绳重和摩擦，所以绳子自由端的拉力：；
绳子自由端移动的距离：，
拉力做的总功：，
拉力做功的功率：，故B错误；
C、由不计绳重和摩擦时可知，使用此滑轮组能匀速提起物体的最大重力：，故C错误；
D、因为不计绳重和摩擦，所以滑轮组的机械效率：，故D正确。
故选：D。
利用求动滑轮对重物做的有用功。
由图可知，利用不计绳重和摩擦时求绳子自由端的拉力，绳子自由端移动的距离；利用求拉力做的总功；利用求拉力做功的功率。
利用不计绳重和摩擦时求使用此滑轮组能匀速提起物体的最大重力。
利用不计绳重和摩擦时求滑轮组的机械效率。
本题考查了使用滑轮组时绳子自由端拉力、功、功率和机械效率公式的应用，关键是从图中得出滑轮组绳子的有效股数。
6.【答案】C
【解析】解：由图可知，灯泡与滑动变阻器串联，电流表测量电路中的电流，电压表测量灯泡两端的电压；移动滑片时电源电压不变；
将滑动变阻器的滑片从右端向左端移动过程中，滑动变阻器接入电路的阻值增大，根据串联电路电阻规律可知电路中总电阻增大，由欧姆定律可知，当电源电压不变时，总电阻变大，电路中的总电流变小，由可知，灯泡的功率减小，故灯泡变暗，故ABD错误，C正确。
故选：C。
由图可知，灯泡与滑动变阻器串联，电流表测量电路中的电流，电压表测量灯泡两端的电压；根据滑片的移动方向分析滑动变阻器接入电路中电阻的变化和总电阻的变化，根据欧姆定律分析电路中电流表示数和电压表示数的变化，根据分析灯泡实际功率的变化和亮度的变化。
本题考查了电路的动态分析、欧姆定律的应用、电功率计算公式的应用，难度不大。
7.【答案】A
【解析】解：A、如果甲是电流表，乙是电压表，则电流分别经灯和回负极，两灯都能发光，即灯和并联，故A正确；
B、如果甲是电压表，乙是电流表，电压表串联在电路中了，电阻很大，则两灯泡都不能发光，故B错误；
C、甲、乙都是电流表，则会造成电源短路，故C错误；
D、甲、乙都是电压表，由于电压表电阻很大，电路中电流几乎为零，灯泡不发光，故D错误。
故选：A。
要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：
电流表要串联在电路中使用，而电压表要与被测用电器并联；
根据图中各圆圈的位置以及和用电器的连接方式，结合电表的使用方法逐项进行分析。
知道电压表与电流表在电路中的连接方式，分析清楚电路结构即可正确解题。
8.【答案】正
【解析】解：用丝绸摩擦过的玻璃棒带正电，靠近悬挂的气球，若气球被推开，说明是同种电荷互相排斥，则气球带正电荷。
故答案为：正。
用丝绸摩擦过的玻璃棒带正电；
电荷间相互作用：同种电荷互相排斥，异种电荷互相吸引。
本题考查了摩擦起电的电荷种类判断、电荷间的相互作用，难度不大。
9.【答案】等于
【解析】解：机械能是动能和势能包括重力势能和弹性势能的总和。在只有重力或系统内弹力做功的情况下，物体的机械能是守恒的。题目中描述了一个球在三个点a、b、c上的运动情况，其中a点比c点高，且不计空气阻力。这意味着球在运动过程中，只有重力在做功，没有其他外力如空气阻力对球做功，因此球的机械能是守恒的，即：a点的机械能等于c点的机械能。
故答案为：等于。
由于不计空气阻力，因此球的机械能等于重力势能和动能的总和，机械能总和不变。
本题考查机械能的概念，属于基础题。
10.【答案】B
【解析】解：根据电压表与被测用电器并联，电流从电压表的正极流入，负极流出，电压表测“水果电池”的电压，如图所示，则该电池的正极是B。
故答案为：B。
根据电压表的正确使用方法进行分析，即电压表与被测用电器并联，电流从电压表的正极流入，负极流出。
本题考查了电压表的连接，属于基础题。
11.【答案】30
【解析】解：已知某导体两端的电压为时，通过的电流为，由可得导体的电阻为：
；
因为电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以当该导体两端电压为0V时，导体中的电流为0，但电阻不变，仍为。
故答案为：30。
已知导体两端的电压和通过的电流，利用欧姆定律求出导体的电阻；
电阻是导体本身的一种性质，与两端的电压和通过的电流无关，当所加的电压变化时导体的电阻不变，再利用欧姆定律求通过导体中的电流；当加在导体两端的电压为0时，通过的电流为0，但电阻不变。
本题考查了欧姆定律的运用，要知道影响电阻大小的因素是导体的材料、长度、横截面积和温度，但与导体两端的电压和通过的电流无关。
12.【答案】6
【解析】解：先将和并联后接入某一电路，然后将单独接入该电路，电路两次通过的电流相同，电源电压不变，由欧姆定律得到，
则，
即，
代入数据可得
解得
故答案为：6。
电路两次通过的电流相同，电源电压不变，由欧姆定律得到电阻关系，再结合并联电路的电阻关系求得。
此题考查了并联电路的电阻关系及欧姆定律的应用，难度适中。
13.【答案】2：1
【解析】解：电源电压保持不变，滑动变阻器的最大阻值与定值电阻的阻值相等，假设电阻都是R；闭合开关S，当滑片P在a端时，总电阻为R；电流表示数为，当滑片P在b端时，总电阻为2R；电流表示数为，
根据欧姆定律知：：：：1。
故答案为：2：1。
由电路图可知，与串联，电流表测电路中的电流。分别计算电路中的电阻，根据欧姆定律计算电流之比。
本题考查串联电路的特点与欧姆定律，属于基础题。
14.【答案】变大
【解析】解：电源电压保持不变，开关始终闭合。当开关断开时，灯、是串联的，两个灯泡共同承担电源电压。
当开关闭合时。灯会被开关短路，电源电压全部加在灯泡上，所以电压表示数会变大。
故答案为：变大。
首先应根据电路图正确判断两个灯泡的连接方式，然后进一步判断电压表示数的变化。
本题考查学生能否正确判断电路的连接方式以及电压表示数的变化。
15.【答案】
【解析】解：与并联，电流表测干路电流，电流表测支路的电流，因并联电路中干路电流等于各支路电流之和，所以，通过的电流
。
故答案为：。
由电路图知道，与并联，电流表测干路电流，电流表测支路的电流，利用并联电路中干路电流等于各支路电流之和求得通过的电流。
此题考查了并联电路的电流关系的应用，属于基础知识。
16.【答案】2：3
【解析】解：由图可知，S断开时，与串联，电流表测电路电流，电源电压不变，电路中电流即电流表示数：；S闭合时，电路中只有接入，此时电流表示数为I，，
由题可知：：：5，
可得：：：5；
解得：：：3。
故答案为：2：3。
分析开关闭合前后电路连接情况，根据串联电路的特和欧姆定律解题。
本题考查电路变化的分析，要掌握串联电路的特点，难度不大。
17.【答案】
【解析】解：由欧姆定律计算公式可得：，则：
电阻的最大正常工作电压：
，
电阻的最大正常工作电压：
，
因为并联电路各支路两端的电压相等，所以电路中A、B间的最大电压：
，
通过电阻的电流：，
由欧姆定律得，通过电阻的电流：，
由并联电路的电流规律可得，电路的最大总电流为：
。
故答案为：。
根据欧姆定律分别计算两个电阻的最大正常工作电压，根据并联电路的规律可知电路的最大电压，由欧姆定律和并联电路规律计算电路的最大总电流。
本题考查欧姆定律在并联电路中的应用，是基础题。
18.【答案】C
【解析】解：由图乙可知，两个支路的电流都流过电流表，电流表测量干路电流，所以测量的是C处电流。
测量通过的电流时，电流表就要与串联，如图所示：
故答案为：；。
分析图乙中电流表所在的位置可知其所测电流；
根据电流表与待测电路串联分析解答。
本题探究并联电路中电流的规律，考查电路的分析以及连接，难度适中。
19.【答案】导体两端的电压一定时，通过导体的电流与导体的电阻成反比 B
【解析】解：由图像可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
图乙中阴影部分“面积”为IR，由欧姆定律可知：，因此图中阴影部分“面积”表示的物理量是电压，故选B。
故答案为：导体两端的电压一定时，通过导体的电流与导体的电阻成反比；。
根据图像中电流与电阻之积为一定值分析得出结论。
根据面积公式结合欧姆定律可知图中阴影部分“面积”表示的物理量。
本题探究电流与电阻的关系，考查欧姆定律的应用和分析图像归纳结论的能力。
20.【答案】将滑动变阻器的滑片移至A端
【解析】解：当电压表示数为时，电流表示数如图乙所示，用的是小量程，分度值为，示数为，此次测得的阻值。
①连接好电路，将滑动变阻器的滑片移至B端，闭合开关，电压表测量定值电阻的电压，读出此时电压表示数；
②将滑动变阻器的滑片移至A端，滑动变阻器的电阻为0，电压表测量电源电压，读出此时电压表示数；
③滑动变阻器全部接入电路时两端电压为；根据串联电流相等，则；
未知电阻阻值的表达式为。
故答案为：；5；
②将滑动变阻器的滑片移至A端；③。
根据电流表的量程和分度值读数，结合欧姆定律计算电阻；
根据滑片位于不同位置时，电压表所测的电压值结合欧姆定律计算电流和电阻。
本题考查伏安法测电阻与特殊方法测电阻的实验设计，属于中档题。
21.【答案】解：把初温为的1kg的水加热到，水吸收的热量为
天然气完全燃烧放出的热量为
燃气炉烧水的效率为
答：水吸收的热量为；
燃气炉烧水的效率为。
【解析】根据求出水吸收的热量；
根据求出天然气完全燃烧放出的热量，根据效率公式求出燃气炉烧水的效率。
本题考查吸热公式、燃料完全燃烧放热公式以及效率公式的应用，是一道热学综合计算题，难度不大。
22.【答案】解：由题意可知，两定值电阻并联，通过他们的电流分别记为、已知，干路电流为I。
因并联电路中各支路两端的电压相等，
所以，两支路的电流之比为：，
则，
因并联电路中干路电流等于各支路电流之和，
所以，，
则；
将，代入可得，
则：：1。
答：见解答部分；：：1。
【解析】由题意可知，两定值电阻并联，根据并联电路的电压特点和欧姆定律求出两支路的电流之比，然后表示出通过的电流，利用并联电路的电流特点表示出干路电流即可得出答案；
将代入算出n的值，进而算出：。
本题考查了并联电路的特点和欧姆定律的应用，是一道较为简单的应用题。
23.【答案】解：由电路图可知，与串联，电压表测两端的电压，电流表测电路中的电流。
当滑动变阻器滑片P在a端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，
由图乙可知，电路中的最小电流，电压表的示数，
由可知，滑动变阻器的最大阻值：；
当滑动变阻器滑片P在a端时，
因串联电路中总电压等于各分电压之和，所以，电源的电压-----①
当滑动变阻器滑片P在b端时，接入电路中的电阻为零，此时电路中的电流最大，
由图乙可知，电路中的最大电流，
则电源的电压---------------②
由①②可得：，；
当滑片P滑到ab中点时，接入电路中的电阻，
因串联电路中总电阻等于各分电阻之和，所以，电路中的电流，
则电压表的示数。
答：滑动变阻器最大阻值为；
电源电压为6V，的阻值为；
滑片P滑到ab中点时电压表的示数为3V。
【解析】由电路图可知，与串联，电压表测两端的电压，电流表测电路中的电流。
当滑动变阻器滑片P在a端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，根据图乙读出电路中的最小电流和电压表的示数，根据欧姆定律求出滑动变阻器的最大阻值；
当滑动变阻器滑片P在a端时，根据串联电路的电压特点和欧姆定律表示出电源的电压；当滑动变阻器滑片P在b端时，接入电路中的电阻为零，此时电路中的电流最大，根据图乙读出电路中的最大电流，利用欧姆定律求出电源的电压，然后联立等式求出的阻值和电源的电压；
当滑片P滑到ab中点时，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的示数。
本题考查了串联电路的特点和欧姆定律的应用，根据图象获取有用的信息是关键。
