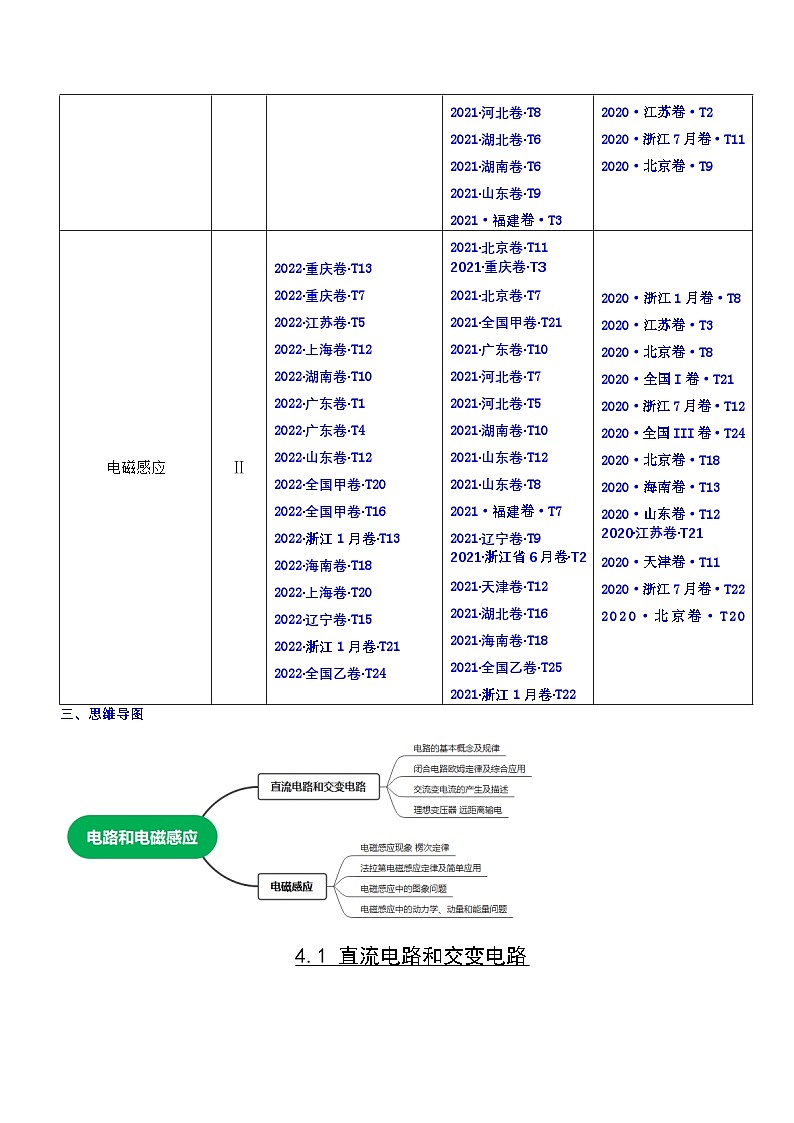

考情分析

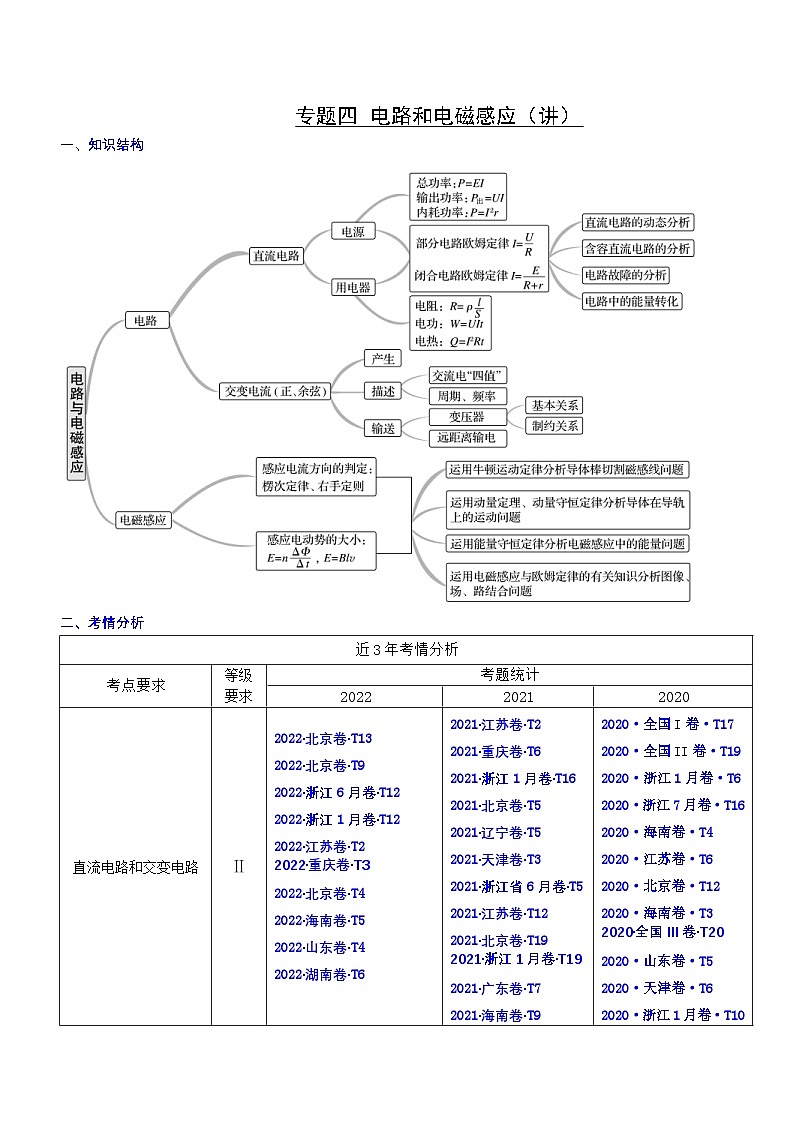

思维导图
4.1 直流电路和交变电路

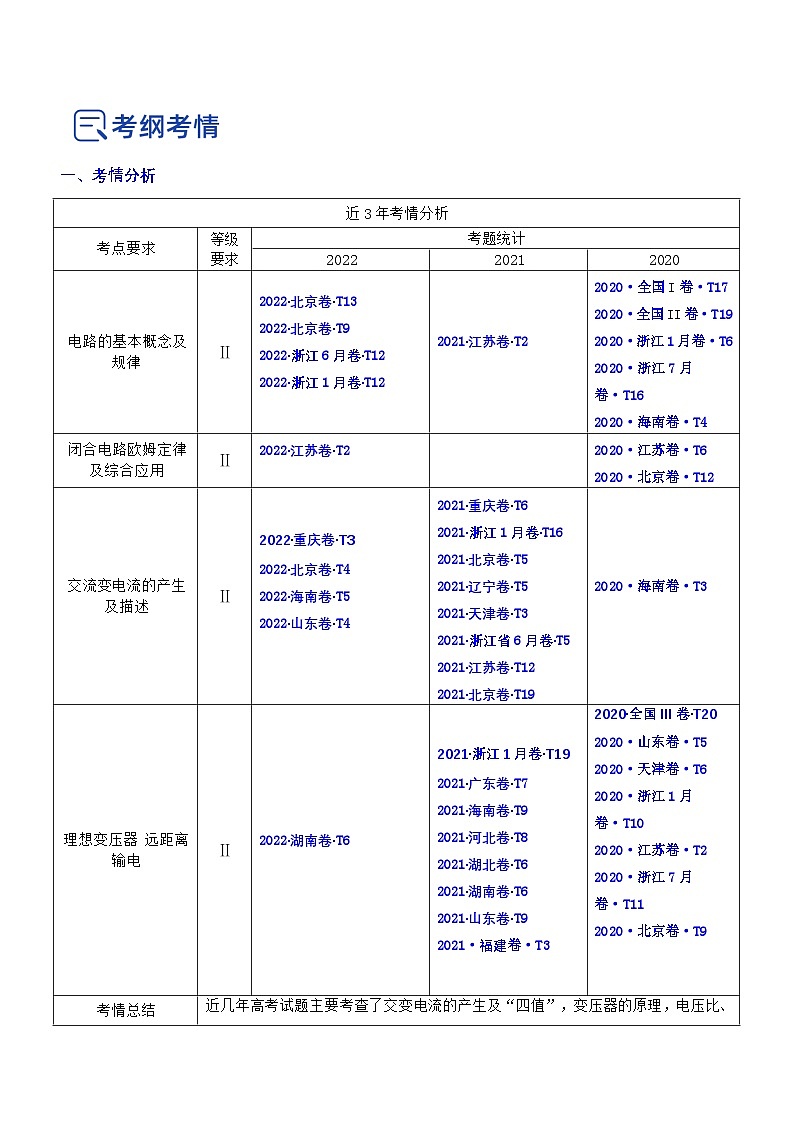

一、考情分析
二、思维导图
三、讲知识
1．闭合电路欧姆定律
(1)闭合电路的欧姆定律：I＝eq \f(E,R＋r).
(2)路端电压与电流的关系：U＝E－Ir.
(3)路端电压与负载的关系：U＝IR＝eq \f(R,R＋r)E＝eq \f(1,1＋\f(r,R))E，路端电压随外电阻的增大而增大，随外电阻的减小而减小．
2．直流电路动态分析方法
(1)程序法：基本思路是“部分→整体→部分”。即从阻值的变化入手，由串、并联规律判定R总的变化情况，再由闭合电路欧姆定律判断I总和U端的变化情况，最后由部分电路欧姆定律及串联分压、并联分流等规律判断各部分的变化情况。
(2)结论法——“串反并同”
“串反”：指某一电阻增大(减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(增大)。
“并同”：指某一电阻增大(减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(减小)。
(3)极限分析法：因滑动变阻器滑片滑动引起电路变化的问题，可将滑动变阻器的滑片滑到两端、中间等特殊位置，对特殊位置进行分析讨论，从而得到所研究物理量的变化规律。
3.正弦式交变电流的“四值”
(1)最大值：Em＝NBSω.
(2)瞬时值：e＝NBSωsin ωt(从中性面开始计时)．
(3)有效值：正弦式交变电流的有效值E＝eq \f(Em,\r(2))；非正弦式交变电流的有效值必须根据电流的热效应，用等效的思想来求解．
(4)平均值：eq \x\t(E)＝neq \f(ΔΦ,Δt)，常用来计算通过电路的电荷量．
3．理想变压器的基本关系式
(1)功率关系：P入＝P出．
(2)电压关系：eq \f(U1,U2)＝eq \f(n1,n2).
(3)电流关系：只有一个副线圈时，eq \f(I1,I2)＝eq \f(n2,n1).
(4)频率关系：f1＝f2.
4．变压器和远距离输电的分析技巧
(1)变压器的副线圈的电流和功率决定原线圈的电流和功率。
(2)远距离输电问题分析的关键是求中间回路的电流强度的大小。
四、讲重点
重点1 电路的基本概念及规律
一、三个电流表达式的比较
二、公式R＝ eq \f(U,I) 、I＝ eq \f(U,R) 和U＝IR的对比
三、电路中常见的图像分析
四.电流表和电压表的改装
五.电动机的三个功率及关系
重点2 闭合电路欧姆定律及综合应用
一、闭合电路欧姆定律
闭合电路的动态分析技巧
三、闭合电路的功率及效率问题
重点3 交流变电流的产生及描述
1．两个特殊位置的比较
2．交变电流的变化规律(线圈在中性面位置开始计时)
3.对交变电流“四值”的比较
重点4 理想变压器 远距离输电
1.理想变压器及基本关系的理解
2.理想变压器的动态分析问题的解题思路
(1)分清不变量和变量。
(2)弄清理想变压器中电压、电流、功率之间的联系和相互制约关系。
(3)利用闭合电路欧姆定律、串并联电路特点进行分析判定。
3.理想变压器中各量的制约关系
4.分析远距离输电问题的三个“要点”
重点1 电路的基本概念及规律
例题1：（2023届·浙江浙里卷天下高三上学期开学考试）如图所示的安全出口指示灯，该灯配备有两个电源——正常电源和紧急备用电源，其中正常亮灯状态下，指示灯功率为3W，紧急指示灯亮起时，指示灯功率为6W。假设在某次消防安全演练中，某商场的200个紧急指示灯全部正常开启，持续时间为60min。在这次演练中，所有指示灯消耗的电能约为（ ）
A. 3.6×105JB. 7.2×105J
C. 2.2×106JD. 4.3×106J
训练2：（2023届·北京交大附中高三上学期开学考试）下表列出了某品牌电动自行车及所用电动机的主要技术参数，不计自身机械损耗，若该车在额定状态下以最大速度行驶，则下列选项正确的是（ ）
A. 电动机的输入功率为576W
B. 电动机的线圈电阻为4Ω
C. 该车获得的牵引力为104N
D. 该车受到的阻力为20N
重点2 闭合电路欧姆定律及综合应用
例题2：（2023届·人大附中高三上学期开学考试）某学习小组用如下电路研究小电动机的电流与电压关系。通过调节滑动变阻器R接入电路的阻值，测量得到下表记录的信息。若认为小电动机的电阻是不变的，则（ ）
A. 小电动机的电阻大约为 SKIPIF 1 < 0
B. 当小电动机的电压为 SKIPIF 1 < 0 时，其发热功率为 SKIPIF 1 < 0
C. 当小电动机的电压为 SKIPIF 1 < 0 时，其电功率为 SKIPIF 1 < 0
D. 当小电动机的电压为 SKIPIF 1 < 0 时，其对外做功的功率为 SKIPIF 1 < 0
训练2：（2023·黑龙江肇东市四中高三上学期期末）某次实验记录数据画出的U—I图像如图丙所示，下列关于这个图像的说法正确的是（ ）
A. 纵轴截距表示待测干电池的电动势，即E=1.45V
B. 横轴截距表示短路电流，即I短=0.5A
C. 电源的内阻为2.9Ω
D. 电源的内阻为0.5Ω
重点3 交流变电流的产生及描述
例题3：（2023届·浙江浙里卷天下高三上学期开学考试）如图所示是输入电压为220V，输出电压为27V的变压器，相应的线圈匝数分别为n1和n2，则（ ）
A. n1Rg
RA=
