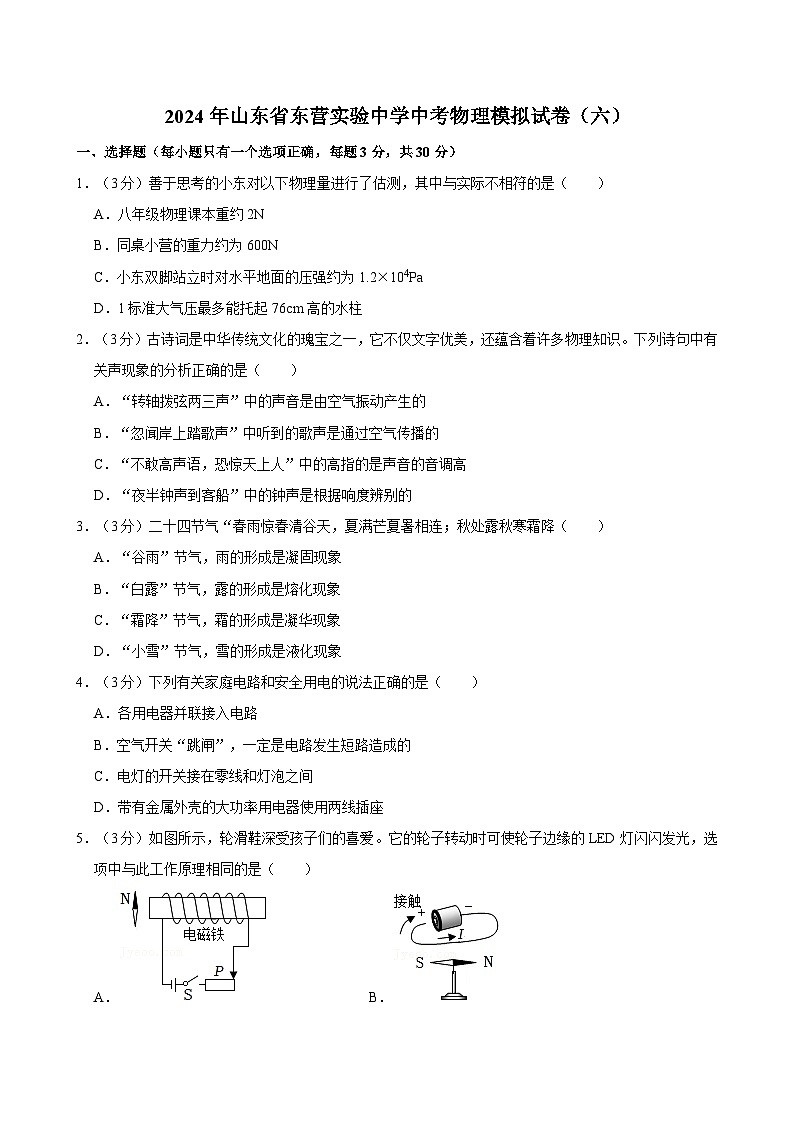

2024年山东省东营实验中学中考物理模拟试卷（六）

这是一份2024年山东省东营实验中学中考物理模拟试卷（六），共25页。试卷主要包含了选择题，填空题，作图与实验题，计算题等内容，欢迎下载使用。
1．（3分）善于思考的小东对以下物理量进行了估测，其中与实际不相符的是（ ）
A．八年级物理课本重约2N
B．同桌小营的重力约为600N
C．小东双脚站立时对水平地面的压强约为1.2×104Pa
D．1标准大气压最多能托起76cm高的水柱
2．（3分）古诗词是中华传统文化的瑰宝之一，它不仅文字优美，还蕴含着许多物理知识。下列诗句中有关声现象的分析正确的是（ ）
A．“转轴拨弦两三声”中的声音是由空气振动产生的
B．“忽闻岸上踏歌声”中听到的歌声是通过空气传播的
C．“不敢高声语，恐惊天上人”中的高指的是声音的音调高
D．“夜半钟声到客船”中的钟声是根据响度辨别的
3．（3分）二十四节气“春雨惊春清谷天，夏满芒夏暑相连；秋处露秋寒霜降（ ）
A．“谷雨”节气，雨的形成是凝固现象
B．“白露”节气，露的形成是熔化现象
C．“霜降”节气，霜的形成是凝华现象
D．“小雪”节气，雪的形成是液化现象
4．（3分）下列有关家庭电路和安全用电的说法正确的是（ ）
A．各用电器并联接入电路
B．空气开关“跳闸”，一定是电路发生短路造成的
C．电灯的开关接在零线和灯泡之间
D．带有金属外壳的大功率用电器使用两线插座
5．（3分）如图所示，轮滑鞋深受孩子们的喜爱。它的轮子转动时可使轮子边缘的LED灯闪闪发光，选项中与此工作原理相同的是（ ）
A．B．
C．D．

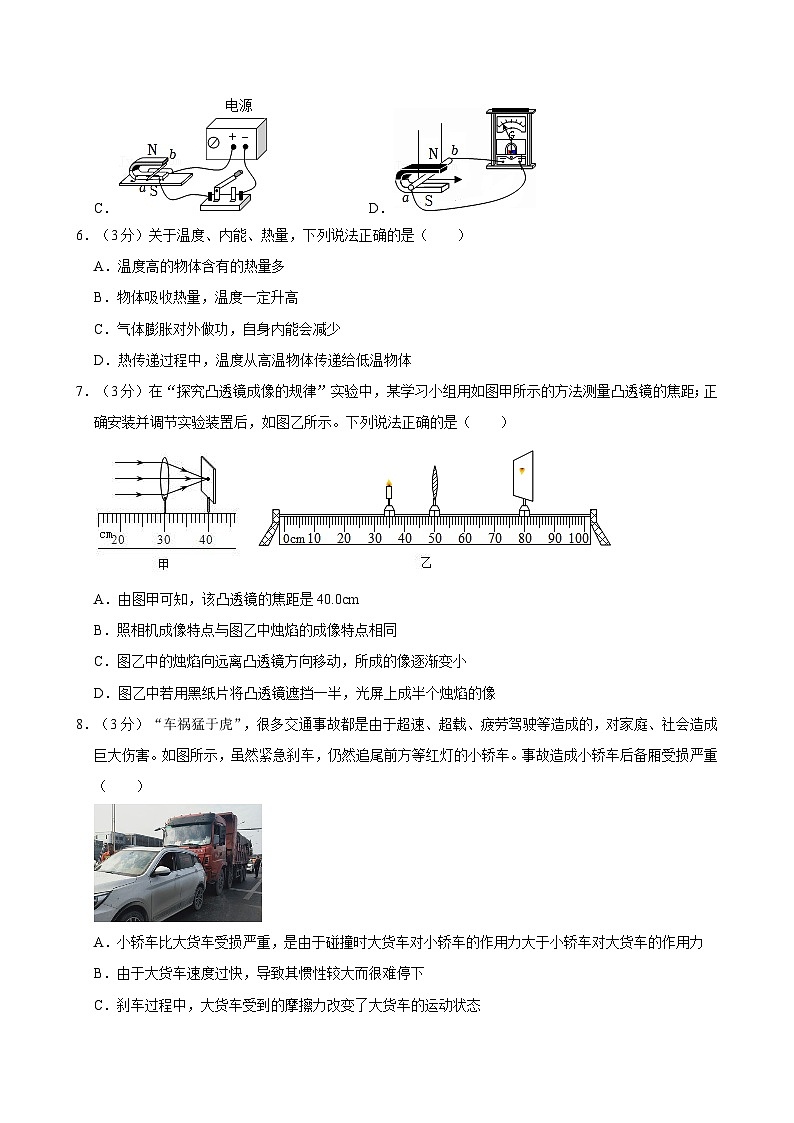

6．（3分）关于温度、内能、热量，下列说法正确的是（ ）
A．温度高的物体含有的热量多
B．物体吸收热量，温度一定升高
C．气体膨胀对外做功，自身内能会减少
D．热传递过程中，温度从高温物体传递给低温物体
7．（3分）在“探究凸透镜成像的规律”实验中，某学习小组用如图甲所示的方法测量凸透镜的焦距；正确安装并调节实验装置后，如图乙所示。下列说法正确的是（ ）
A．由图甲可知，该凸透镜的焦距是40.0cm
B．照相机成像特点与图乙中烛焰的成像特点相同
C．图乙中的烛焰向远离凸透镜方向移动，所成的像逐渐变小
D．图乙中若用黑纸片将凸透镜遮挡一半，光屏上成半个烛焰的像
8．（3分）“车祸猛于虎”，很多交通事故都是由于超速、超载、疲劳驾驶等造成的，对家庭、社会造成巨大伤害。如图所示，虽然紧急刹车，仍然追尾前方等红灯的小轿车。事故造成小轿车后备厢受损严重（ ）
A．小轿车比大货车受损严重，是由于碰撞时大货车对小轿车的作用力大于小轿车对大货车的作用力
B．由于大货车速度过快，导致其惯性较大而很难停下
C．刹车过程中，大货车受到的摩擦力改变了大货车的运动状态
D．大货车静止时对地面的压力和它受到的支持力是一对平衡力

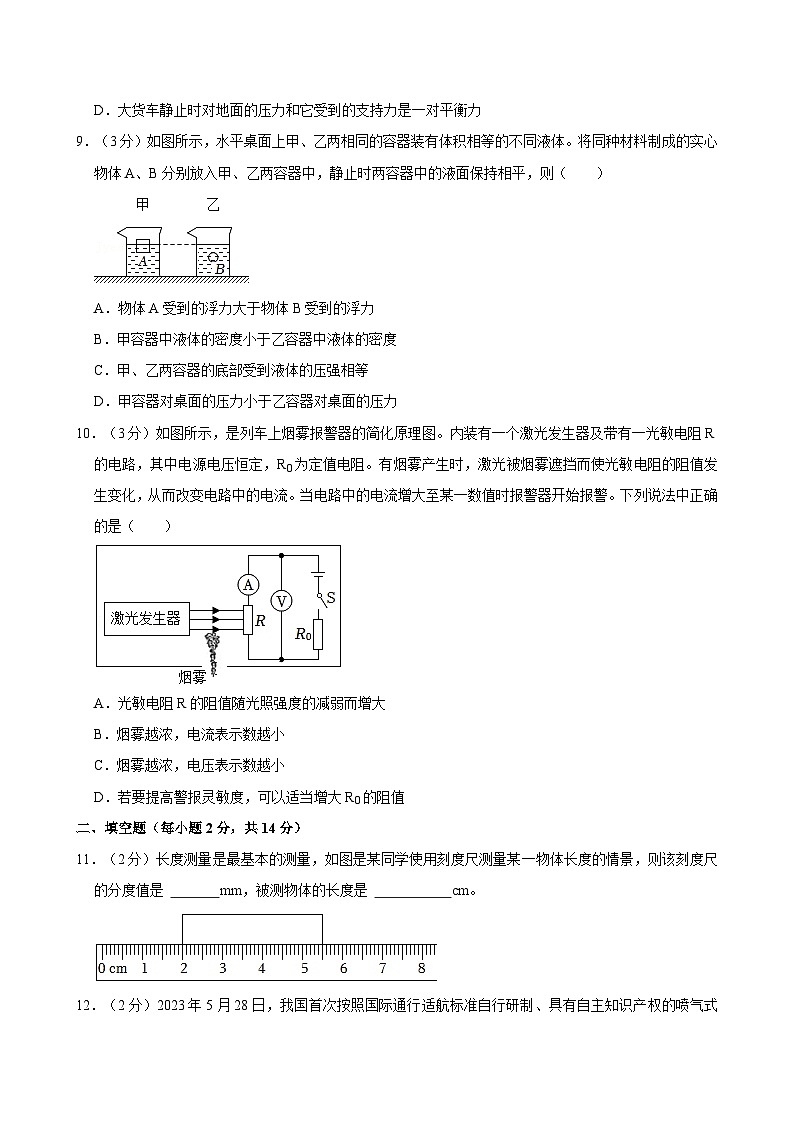

9．（3分）如图所示，水平桌面上甲、乙两相同的容器装有体积相等的不同液体。将同种材料制成的实心物体A、B分别放入甲、乙两容器中，静止时两容器中的液面保持相平，则（ ）
A．物体A受到的浮力大于物体B受到的浮力
B．甲容器中液体的密度小于乙容器中液体的密度
C．甲、乙两容器的底部受到液体的压强相等
D．甲容器对桌面的压力小于乙容器对桌面的压力
10．（3分）如图所示，是列车上烟雾报警器的简化原理图。内装有一个激光发生器及带有一光敏电阻R的电路，其中电源电压恒定，R0为定值电阻。有烟雾产生时，激光被烟雾遮挡而使光敏电阻的阻值发生变化，从而改变电路中的电流。当电路中的电流增大至某一数值时报警器开始报警。下列说法中正确的是（ ）
A．光敏电阻R的阻值随光照强度的减弱而增大
B．烟雾越浓，电流表示数越小
C．烟雾越浓，电压表示数越小
D．若要提高警报灵敏度，可以适当增大R0的阻值
二、填空题（每小题2分，共14分）
11．（2分）长度测量是最基本的测量，如图是某同学使用刻度尺测量某一物体长度的情景，则该刻度尺的分度值是 mm，被测物体的长度是 cm。
12．（2分）2023年5月28日，我国首次按照国际通行适航标准自行研制、具有自主知识产权的喷气式干线客机——C919圆满完成商业首飞。C919加速升空时，机械能 （选填“增大”或“减小”），以地面为参照物，它是 （选填“静止”或“运动”）的。
13．（2分）智能家居已广泛应用于生活中，手机通过 （选填“电磁波”或“超声波”）远程控制扫地机器人，充电时机器人内置的电池属于 （选填“用电器”或“电源”）。
14．（2分）如图所示的电路中，闭合开关S后，两灯均发光 表，乙是 表（均选填“电流”或“电压”）。
15．（2分）如图是我国古代发明的取火器模型图，把推杆迅速推入牛角套筒时，套筒内空气被压缩，此过程中机械能转化为 能，内燃机工作的 冲程原理与该过程相同。
16．（2分）2023年5月30日，在酒泉基地发射的“神舟十六号”载人飞船升空过程中，燃料舱内的液态氢的热值 （选填“变大”、“不变”或“变小”）；若100g液态氢完全燃烧放出的热量有60%被水吸收，水温升高了50℃ kg。[ρ水＝1.0×103kg/m3，c水＝4.2×103J/（kg•℃）]
17．（2分）如图所示，这是节选自我国古代科技著作《天工开物》中的“场中打稻”的情景，《天工开物》中对场中打稻有这样的描述：“其场中打稻之法，以石碾之，或牛拖石碾碾之。然后将稻穗抓起，用力摔打在板壁上，使稻粒脱落。如此反复多次，稻粒被打脱落的原因。
三、作图与实验题（共38分）
18．（2分）如图甲所示，小阳乘坐机场水平电梯时，放在电梯上的手提箱与水平电梯以相同速度匀速直线前进，请在乙图中画出手提箱此时受力的示意图。
19．（2分）如图甲所示的插座，其内部构件及家庭电线如图乙所示。当插座上的开关断开时指示灯不发光，插孔不能提供工作电压，插孔可以提供工作电压；如果指示灯损坏，请根据题意用笔画线代替导线将图乙电路补充完整。
20．（10分）敬老爱亲的小明跟奶奶拉呱时，发现奶奶一直认为“人离平面镜越近，人在镜中的像越大”，小明做了如下实验。
（1）平面镜成像的原理是 ；
（2）实验中用薄玻璃板代替平面镜目的是：便于 ；
（3）实验中应选择与蜡烛①外形相同且 （选填“已点燃”或“未点燃”）的蜡烛②，移动蜡烛②发现其恰好能与蜡烛①的像完全重合，说明像与物 ；
（4）如图甲所示，若水平向右移动玻璃板，则蜡烛的像的位置 （选填“向左移动”、“向右运动”或“不变”）；
（5）为了纠正奶奶的错误认知，小明多次改变蜡烛①的位置时，需确保图甲中蜡烛① （选填“左右”或“前后”）位置不同；蜡烛移动后，像的大小 （选填“变大”、“变小”或“不变”）；
（6）小明给奶奶变了个戏法：将与蜡烛①的像重合的蜡烛②拿走，并在它的位置处竖放一个光屏，让奶奶透过玻璃板看光屏；不透过玻璃板直接看光屏，光屏上的“蜡烛②”却消失了。这个小戏法逗得奶奶开怀大笑 （选填“虚”或“实”）像的道理；
（7）小明又模仿汽车挡风玻璃，他将玻璃板倾斜，如图乙所示。蜡烛A的像应是图中的 （选填“A1”“A2”或“A3”），可知小汽车倾斜的挡风玻璃可以将车内物体的像呈现在司机视线的 （选填“上方”“下方”）。
21．（12分）用如图甲所示电路测量定值电阻R的阻值，电源电压约为3V，滑动变阻器R1规格为“10Ω 2A”。
（1）检查时发现电路中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线将电路连接正确：
（2）电路正确连接后，闭合开关前，将滑片P移至 （填“左”或“右”）端。闭合开关S，电流表有示数，电压表无示数 ；
（3）排除故障后，闭合开关S，调节滑片P，电流表示数如图乙所示，电阻R的阻值为 Ω；
（4）本实验要进行多次测量，“多次”的目的与下列实验相同的是 （填字母）；
A．探究串联电路电流特点时，多次改变小灯泡规格
B．探究杠杆平衡条件时，多次改变力与力臂
C．测量物理课本的长度时，多次变换位置测长度
D．测量小灯泡实际功率时，多次改变小灯泡两端电压
（5）使用该电路能否测量阻值约为300Ω的未知电阻Rx的阻值，为什么？
22．（12分）在“探究影响浮力大小的因素”实验中，小明根据生活经验，提出了浮力的大小可能与下列因素有关的猜想。
①与物体排开液体的体积有关；
②与液体的密度有关。
（1）分析 次实验，可知浮力的大小与物体排开液体的体积有关；
（2）进行探究时，实验步骤和弹簧测力计的示数如图所示。其中序号C中物体P所受浮力的大小为 N，物体P的密度为 kg/m3。
（3）另一小组的小强提出浮力大小跟物体浸没在水中的深度有关这一猜想。
实验器材有：盛有适量水的大烧杯、符合要求的弹簧测力计、拴好细线的实心铁块等；
下面是小强设计的部分实验步骤，请你把实验步骤补充完整。
①将拴好细线的实心铁块挂在弹簧测力计下静止，测出铁块的 并记录；（填写物理量及其符号）
②用弹簧测力计吊着铁块，使其浸没在大烧杯内的水中深度h处，且不接触容器拉，并记录h、F拉；
③ 。
【分析论证】 。
【设计表格】请你帮助小强在方框里设计实验数据记录表格。
四、计算题（共18分）
23．（9分）东营市开发区建设如火如荼，图甲所示为工人师傅乘坐吊篮在高空处理楼体外墙的情景。吊篮可在电动机的作用下实现升降，其简化结构如图乙所示。吊篮自重600N，它与地面的接触面积是200cm2，某次吊升过程中，吊篮在30s内匀速上升了6m，工人及工具的总重为2400N4J，耗电功率为800W。求：（取g＝10N/kg）
（1）工人带工具进入吊篮，电动机对绳子的拉力为零时，此吊篮对水平地面的压强多大？
（2）吊升过程中，人上升的速度？
（3）电动机对绳子的拉力大小？
（4）电动机的效率是多少？
24．（9分）恒温箱广泛应用于医疗、科研、化工等行业部门，图示为某恒温箱的工作原理图。S为电源开关，通过控制温控开关S1可实现“保温”“加热”两个挡位间的切换。电源电压U＝220V，R1、R2是电热丝，R1＝440Ω，“加热”时恒温箱的电功率P加热＝550W。将恒温箱两气孔封闭，闭合开关S，S1置于“加热”挡位，箱内温度从20℃升至设定的恒温温度，用时130s3，箱内空气密度ρ＝1.3kg/m3，箱内空气的比热容c＝1.0×103J/（kg•℃）。求：
（1）“保温”时恒温箱的电功率；
（2）电热丝R2的阻值；
（3）恒温箱的恒温温度。
2024年山东省东营实验中学中考物理模拟试卷（六）
参考答案与试题解析
一、选择题（每小题只有一个选项正确，每题3分，共30分）
1．（3分）善于思考的小东对以下物理量进行了估测，其中与实际不相符的是（ ）
A．八年级物理课本重约2N
B．同桌小营的重力约为600N
C．小东双脚站立时对水平地面的压强约为1.2×104Pa
D．1标准大气压最多能托起76cm高的水柱
【答案】D
【解答】解：A．八年级物理课本质量约为200g，故A符合实际；
BC．中学生质量约为60kg，故B符合实际；
双脚与地面接触面积约为500cm2，则小东双脚站立时重力等于对水平地面的压力，故对水平面的压强约为；
D．1标准大气压为6×105Pa，利用p＝ρgh可知能托起水柱的高度约为。
故选：D。
2．（3分）古诗词是中华传统文化的瑰宝之一，它不仅文字优美，还蕴含着许多物理知识。下列诗句中有关声现象的分析正确的是（ ）
A．“转轴拨弦两三声”中的声音是由空气振动产生的
B．“忽闻岸上踏歌声”中听到的歌声是通过空气传播的
C．“不敢高声语，恐惊天上人”中的高指的是声音的音调高
D．“夜半钟声到客船”中的钟声是根据响度辨别的
【答案】B
【解答】解：A．“转轴拨弦两三声”中的声音是由弦被拨动后振动产生的；
B．“忽闻岸上踏歌声”中听到的歌声是通过空气传播的；
C．“不敢高声语，是指响度大，故C错误；
D．不同发声体的音色不同，故D错误。
故选：B。
3．（3分）二十四节气“春雨惊春清谷天，夏满芒夏暑相连；秋处露秋寒霜降（ ）
A．“谷雨”节气，雨的形成是凝固现象
B．“白露”节气，露的形成是熔化现象
C．“霜降”节气，霜的形成是凝华现象
D．“小雪”节气，雪的形成是液化现象
【答案】C
【解答】解：A、“谷雨”节气，小水滴聚集成了云，让水滴越来越大，就下落变成了雨，故A错误；
B、”白露”节气，属于液化现象；
C、“霜降”节气，是凝华现象；
D、“小雪”节气，是凝华现象。
故选：C。
4．（3分）下列有关家庭电路和安全用电的说法正确的是（ ）
A．各用电器并联接入电路
B．空气开关“跳闸”，一定是电路发生短路造成的
C．电灯的开关接在零线和灯泡之间
D．带有金属外壳的大功率用电器使用两线插座
【答案】A
【解答】解：A、并联电路各支路可独立工作互不影响，各用电器并联接入电路；
B、空气开关“跳闸”，也可能是用电器总功率过大造成的；
C、根据安全用电的原则，故C错误；
D、带有金属外壳的大功率用电器要使用三孔插座，则可让金属外壳接地，导致金属外壳带电而发生触电事故。
故选：A。
5．（3分）如图所示，轮滑鞋深受孩子们的喜爱。它的轮子转动时可使轮子边缘的LED灯闪闪发光，选项中与此工作原理相同的是（ ）
A．B．
C．D．
【答案】D
【解答】解：当车轮转动时可自行发电，使车轮边缘的LED灯发光；
A、该实验时研究电磁铁磁场的实验，故A不合题意；
B、这是奥斯特实验，故B不合题意；
C、该实验探究的是通电导体在磁场中受力运动；
D、图中是探究电磁感应的装置，产生了感应电流。
故选：D。
6．（3分）关于温度、内能、热量，下列说法正确的是（ ）
A．温度高的物体含有的热量多
B．物体吸收热量，温度一定升高
C．气体膨胀对外做功，自身内能会减少
D．热传递过程中，温度从高温物体传递给低温物体
【答案】C
【解答】解：A、热量是一个过程量，故A错误；
B、物体吸收了热量，比如晶体熔化时，但温度不变；
C、气体膨胀对外做功后，故C正确；
D、热传递过程中，传递的不是温度。
故选：C。
7．（3分）在“探究凸透镜成像的规律”实验中，某学习小组用如图甲所示的方法测量凸透镜的焦距；正确安装并调节实验装置后，如图乙所示。下列说法正确的是（ ）
A．由图甲可知，该凸透镜的焦距是40.0cm
B．照相机成像特点与图乙中烛焰的成像特点相同
C．图乙中的烛焰向远离凸透镜方向移动，所成的像逐渐变小
D．图乙中若用黑纸片将凸透镜遮挡一半，光屏上成半个烛焰的像
【答案】C
【解答】解：A、平行于主光轴的光线经凸透镜折射后将会聚于一点，从焦点到透镜光心的距离即为焦距，故A错误；
B、图乙中，像距v＝30.0cm，由凸透镜成像规律可知，这个原理制成了投影仪，故B错误；
C、图乙中的烛焰向远离凸透镜方向移动，像距变小，故C正确；
D、用黑纸片将凸透镜遮挡一半，成烛焰完整的像，故D错误；
故选：C。
8．（3分）“车祸猛于虎”，很多交通事故都是由于超速、超载、疲劳驾驶等造成的，对家庭、社会造成巨大伤害。如图所示，虽然紧急刹车，仍然追尾前方等红灯的小轿车。事故造成小轿车后备厢受损严重（ ）
A．小轿车比大货车受损严重，是由于碰撞时大货车对小轿车的作用力大于小轿车对大货车的作用力
B．由于大货车速度过快，导致其惯性较大而很难停下
C．刹车过程中，大货车受到的摩擦力改变了大货车的运动状态
D．大货车静止时对地面的压力和它受到的支持力是一对平衡力
【答案】C
【解答】解：
A、货车对小轿车的作用力和小轿车对大货车的作用力是一对相互作用力，故A错误；
B、由于大货车的质量大，惯性与速度无关；
C、刹车过程中，说明地面对车轮的摩擦力改变了大货车的运动状态；
D、大货车静止时对地面的压力，而地面对大货车的支持力，两个力作用在不同的物体上，因此不是一对平衡力。
故选：C。
9．（3分）如图所示，水平桌面上甲、乙两相同的容器装有体积相等的不同液体。将同种材料制成的实心物体A、B分别放入甲、乙两容器中，静止时两容器中的液面保持相平，则（ ）
A．物体A受到的浮力大于物体B受到的浮力
B．甲容器中液体的密度小于乙容器中液体的密度
C．甲、乙两容器的底部受到液体的压强相等
D．甲容器对桌面的压力小于乙容器对桌面的压力
【答案】A
【解答】解：
A．根据题意可知，甲，将实心物体A，静止时液面等高，由图可知，A排开液体的体积小于物体的体积，B排开液体的体积等于物体的体积，实心物体A，则密度相等，根据G＝mg可知；
由图可知，A处于漂浮状态，A的密度小于甲液体的密度，B受到的浮力等于其重力；因为A的重力大于B的重力，故A正确；
B、由图可知，A的密度小于甲液体的密度，B的密度等于乙液体的密度、B由同种材料制作、B的密度相等，甲杯中液体的密度大于乙杯中液体的密度；
C、由于甲杯中液体的密度大于乙杯中液体的密度，根据p＝ρ液gh可知，甲容器底部所受液体压强大于乙容器底部所受液体压强；
D、由题可知甲杯中液体的体积等于乙杯中液体的体积，由m＝ρV可知甲杯中液体的质量大于乙杯中液体的质量，甲杯中液体的重力大于乙杯中液体的重力，甲杯和乙杯对水平桌面的压力等于液体，两个杯子是相同的，所以甲杯对水平桌面的压力大于乙杯对水平桌面的压力，由p＝，故D错误。
故选：A。
10．（3分）如图所示，是列车上烟雾报警器的简化原理图。内装有一个激光发生器及带有一光敏电阻R的电路，其中电源电压恒定，R0为定值电阻。有烟雾产生时，激光被烟雾遮挡而使光敏电阻的阻值发生变化，从而改变电路中的电流。当电路中的电流增大至某一数值时报警器开始报警。下列说法中正确的是（ ）
A．光敏电阻R的阻值随光照强度的减弱而增大
B．烟雾越浓，电流表示数越小
C．烟雾越浓，电压表示数越小
D．若要提高警报灵敏度，可以适当增大R0的阻值
【答案】C
【解答】解：如图所示定值电阻R0光敏电阻R串联，电流表测电路中的电流；
A、当有烟雾时报警，故有烟雾时，电路中电流增大，电流增大，故A错误；
B、已知光敏电阻R的阻值随光照强度的减弱而减小，光照强度越弱，电路中的电流越大；
C、已知光敏电阻R的阻值随光照强度的减弱而减小，光照强度越弱，电路中的电流越大，定值电阻R0两端的电压增大，串联电路电源电压等于各部分电压之和，即电压表示数减小；
D、要提高警报灵敏度，使报警器更快报警7的阻值会增大电路电阻减小电流，不能提高警报灵敏度。
故选：C。
二、填空题（每小题2分，共14分）
11．（2分）长度测量是最基本的测量，如图是某同学使用刻度尺测量某一物体长度的情景，则该刻度尺的分度值是 1 mm，被测物体的长度是 3.50 cm。
【答案】1；3.50。
【解答】解：从图示可知，该刻度尺的分度值为1mm。
故答案为：1；2.50。
12．（2分）2023年5月28日，我国首次按照国际通行适航标准自行研制、具有自主知识产权的喷气式干线客机——C919圆满完成商业首飞。C919加速升空时，机械能 增大 （选填“增大”或“减小”），以地面为参照物，它是 运动 （选填“静止”或“运动”）的。
【答案】增大；运动
【解答】解：（1）C919加速升空时，C919的质量不变，高度变高，重力势能增大；
（2）以地面为参照物，C919与地面的位置在不断发生改变。
故答案为：增大；运动。
13．（2分）智能家居已广泛应用于生活中，手机通过 电磁波 （选填“电磁波”或“超声波”）远程控制扫地机器人，充电时机器人内置的电池属于 用电器 （选填“用电器”或“电源”）。
【答案】见试题解答内容
【解答】解：（1）手机是利用电磁波进行信息传递，从而远程控制扫地机器人的工作；
（2）充电时机器人内置的电池消耗电能，属于用电器。
故答案为：电磁波；用电器。
14．（2分）如图所示的电路中，闭合开关S后，两灯均发光 电流 表，乙是 电压 表（均选填“电流”或“电压”）。
【答案】见试题解答内容
【解答】解：闭合开关S后，两个灯泡都能发光，则灯泡L2会被短路，所以乙是电压表2串联，为电流表。
故答案为：电流；电压。
15．（2分）如图是我国古代发明的取火器模型图，把推杆迅速推入牛角套筒时，套筒内空气被压缩，此过程中机械能转化为 内 能，内燃机工作的 压缩 冲程原理与该过程相同。
【答案】内；压缩。
【解答】解：把推杆迅速推入牛角套筒时，套筒内空气被压缩，此过程中压缩套筒内空气做功，达到艾绒的着火点，活塞的机械能转化为筒内空气的内能；
故答案为：内；压缩。
16．（2分）2023年5月30日，在酒泉基地发射的“神舟十六号”载人飞船升空过程中，燃料舱内的液态氢的热值 不变 （选填“变大”、“不变”或“变小”）；若100g液态氢完全燃烧放出的热量有60%被水吸收，水温升高了50℃ 40 kg。[ρ水＝1.0×103kg/m3，c水＝4.2×103J/（kg•℃）]
【答案】不变；40。
【解答】解：（1）热值是燃料的特性，与燃料的质量无关，本身质量不断减小；
（2）100g液态氢完全燃烧释放出的热量：Q放＝m氢q氢＝0.1kg×7.4×108J/kg＝8.4×107J；
水吸收的热量：Q吸＝ηQ放＝60%×7.4×107J＝3.4×106J，
由Q吸＝cmΔt得水的质量为：m水＝＝＝40kg。
故答案为：不变；40。
17．（2分）如图所示，这是节选自我国古代科技著作《天工开物》中的“场中打稻”的情景，《天工开物》中对场中打稻有这样的描述：“其场中打稻之法，以石碾之，或牛拖石碾碾之。然后将稻穗抓起，用力摔打在板壁上，使稻粒脱落。如此反复多次，稻粒被打脱落的原因。
【答案】当摔打稻秆时，原来都是运动的，撞击的板壁时，稻秆由运动变为静止，而稻粒由于惯性继续保持原来的运动状态，所以能将稻粒从稻秆上打落下来，这是利用稻粒的惯性。
【解答】答：当摔打稻秆时，原来都是运动的，稻秆由运动变为静止，所以能将稻粒从稻秆上打落下来。
三、作图与实验题（共38分）
18．（2分）如图甲所示，小阳乘坐机场水平电梯时，放在电梯上的手提箱与水平电梯以相同速度匀速直线前进，请在乙图中画出手提箱此时受力的示意图。
【答案】
【解答】解：小阳乘坐机场水平电梯时，放在电梯上的手提箱与水平电梯以相同速度匀速直线前进；过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）
19．（2分）如图甲所示的插座，其内部构件及家庭电线如图乙所示。当插座上的开关断开时指示灯不发光，插孔不能提供工作电压，插孔可以提供工作电压；如果指示灯损坏，请根据题意用笔画线代替导线将图乙电路补充完整。
【答案】
【解答】解：由题知，当插座上的开关断开时指示灯不发光；而在开关闭合时指示灯发光，说明指示灯和插座之间是并联的；
开关接在指示灯、插座和火线之间控制火线使用更安全；
三孔插座的接法是左零右火上接地，如图所示：
20．（10分）敬老爱亲的小明跟奶奶拉呱时，发现奶奶一直认为“人离平面镜越近，人在镜中的像越大”，小明做了如下实验。
（1）平面镜成像的原理是 光的反射 ；
（2）实验中用薄玻璃板代替平面镜目的是：便于 确定像的位置 ；
（3）实验中应选择与蜡烛①外形相同且 未点燃 （选填“已点燃”或“未点燃”）的蜡烛②，移动蜡烛②发现其恰好能与蜡烛①的像完全重合，说明像与物 大小相等 ；
（4）如图甲所示，若水平向右移动玻璃板，则蜡烛的像的位置 不变 （选填“向左移动”、“向右运动”或“不变”）；
（5）为了纠正奶奶的错误认知，小明多次改变蜡烛①的位置时，需确保图甲中蜡烛① 前后 （选填“左右”或“前后”）位置不同；蜡烛移动后，像的大小 不变 （选填“变大”、“变小”或“不变”）；
（6）小明给奶奶变了个戏法：将与蜡烛①的像重合的蜡烛②拿走，并在它的位置处竖放一个光屏，让奶奶透过玻璃板看光屏；不透过玻璃板直接看光屏，光屏上的“蜡烛②”却消失了。这个小戏法逗得奶奶开怀大笑 虚 （选填“虚”或“实”）像的道理；
（7）小明又模仿汽车挡风玻璃，他将玻璃板倾斜，如图乙所示。蜡烛A的像应是图中的 A2 （选填“A1”“A2”或“A3”），可知小汽车倾斜的挡风玻璃可以将车内物体的像呈现在司机视线的 上方 （选填“上方”“下方”）。
【答案】（1）光的反射；（2）确定像的位置；（3）未点燃；大小相等；（4）不变；（5）前后；不变；（6）虚；（7）A2；上方。
【解答】解：（1）平面镜成像原理利用了物体入射的光经平面镜反射后射入人的眼镜，即光的反射现象成像。
（2）实验中用薄玻璃板代替平面镜可以让观察者透过玻璃板找到另一侧像的位置，便于确定像的位置及比较像与物的大小。
（3）实验中应选择与蜡烛①外形相同且未点燃的蜡烛，如果两支蜡烛都点燃的话，从点燃的那一面看过去，这样就无法分清那里的烛焰是像的烛焰还是对面点燃蜡烛的烛焰。
移动蜡烛②发现其恰好能与蜡烛①的像完全重合，说明像与物大小相等。
（4）如图甲所示，若水平向右移动玻璃板，根据平面镜成像特点，物体的位置也没变。
（5）为了纠正奶奶的错误认知，需要改变蜡烛到玻璃板的距离，移动蜡烛后发现另一侧未点燃的蜡烛仍能与点燃蜡烛的像重合。
（6）透过玻璃板看到的是蜡烛的像，直接看光屏看不到像，因此是虚像。
（7）根据平面镜成像特点，像与物关于平面镜对称 A 的像应是图中的A2，所以小汽车倾斜的挡风玻璃可以将车内物体的像呈现在司机视线的上方，避免影响司机驾驶车辆。
故答案为：（1）光的反射；（2）确定像的位置；大小相等；（5）前后；（6）虚2；上方。
21．（12分）用如图甲所示电路测量定值电阻R的阻值，电源电压约为3V，滑动变阻器R1规格为“10Ω 2A”。
（1）检查时发现电路中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线将电路连接正确：
（2）电路正确连接后，闭合开关前，将滑片P移至 右 （填“左”或“右”）端。闭合开关S，电流表有示数，电压表无示数 定值电阻R短路 ；
（3）排除故障后，闭合开关S，调节滑片P，电流表示数如图乙所示，电阻R的阻值为 10 Ω；
（4）本实验要进行多次测量，“多次”的目的与下列实验相同的是 C （填字母）；
A．探究串联电路电流特点时，多次改变小灯泡规格
B．探究杠杆平衡条件时，多次改变力与力臂
C．测量物理课本的长度时，多次变换位置测长度
D．测量小灯泡实际功率时，多次改变小灯泡两端电压
（5）使用该电路能否测量阻值约为300Ω的未知电阻Rx的阻值，为什么？
【答案】（1）；（2）右；定值电阻R短路；（3）10；（4）C；（5）当滑动变阻器接入电阻为0时，电路中的最大电流小于电流表所能测量的最小值。
【解答】解：（1）测定值电阻实验中，电压表应与定值电阻并联，如图电压表与电流表的位置放反了，如图所示：
（2）电路正确连接后，闭合开关前，由图可知。
闭合开关S，电流表有示数，电压表无示数，或者电压表短路。
（3）由乙图可知，电流表选择0～0.8A的量程，示数为0.24A
。
（4）本实验中多次测量的目的是求平均值以减小误差；
A．探究串联电路电流特点时，避免偶然性；
B．探究杠杆平衡条件时，避免偶然性；
C．测量物理课本的长度时，故C符合题意；
D．测量小灯泡实际功率时，是为了探究在不同电压下，故D不符合题意。
故选：C。
（5）不能，若测量阻值约为300Ω的未知电阻Rx的阻值，当滑动变阻器接入电阻为0时
，
而电流表所能测量的最小值为0.02A，因此用该电路不能测量阻值约为300Ω的未知电阻Rx的阻值。
故答案为：（1）；（2）右；定值电阻R短路；（4）C，电路中的最大电流小于电流表所能测量的最小值。
22．（12分）在“探究影响浮力大小的因素”实验中，小明根据生活经验，提出了浮力的大小可能与下列因素有关的猜想。
①与物体排开液体的体积有关；
②与液体的密度有关。
（1）分析 ABC 次实验，可知浮力的大小与物体排开液体的体积有关；
（2）进行探究时，实验步骤和弹簧测力计的示数如图所示。其中序号C中物体P所受浮力的大小为 2 N，物体P的密度为 2.4×103 kg/m3。
（3）另一小组的小强提出浮力大小跟物体浸没在水中的深度有关这一猜想。
实验器材有：盛有适量水的大烧杯、符合要求的弹簧测力计、拴好细线的实心铁块等；
下面是小强设计的部分实验步骤，请你把实验步骤补充完整。
①将拴好细线的实心铁块挂在弹簧测力计下静止，测出铁块的 重力G 并记录；（填写物理量及其符号）
②用弹簧测力计吊着铁块，使其浸没在大烧杯内的水中深度h处，且不接触容器拉，并记录h、F拉；
③ 用弹簧测力计吊着铁块，使其浸没在大烧杯内的水中深度h2处，且不接触容器，读取弹簧测力计的示数F拉2，并记录h2、F拉2 。
【分析论证】 若G﹣F拉1＝G﹣F拉2，则说明浸没在水中的物体所受浮力大小与物体浸没在水中的深度无关，若G﹣F拉1≠G﹣F拉2，则说明浸没在水中的物体所受浮力大小与物体浸没在水中的深度有关 。
【设计表格】请你帮助小强在方框里设计实验数据记录表格。
【答案】（1）ABC；（2）2；2.4×103；（3）①重力G；③用弹簧测力计吊着铁块，使其浸没在大烧杯内的水中深度h2处，且不接触容器，读取弹簧测力计的示数F拉2，并记录h2、F拉2；【分析论证】若G﹣F拉1＝G﹣F拉2，则说明浸没在水中的物体所受浮力大小与物体浸没在水中的深度无关，若G﹣F拉1≠G﹣F拉2，则说明浸没在水中的物体所受浮力大小与物体浸没在水中的深度有关；【设计表格】见解答。
【解答】解：（1）分析ABC三次实验可知，物体浸在同种液体中的体积不同时，说明浮力不同。
（2）序号C中物体P所受浮力的大小为F浮＝FA﹣FC＝4.8N﹣7.8N＝2N，
由阿基米德原理F浮＝ρ水gV排可得：3N＝ρ水gV排；
物体的重力为4N，根据G＝mg＝ρVg可得：4.2N＝ρ物gV；
浸没时V排＝V，解得ρ物＝2.4ρ水＝7.4×103kg/m2。
（3）①要探究浮力大小跟物体浸没在水中的深度是否有关，需要测出浮力大小，根据F浮＝G﹣F需要先测出物体的重力G。
③根据控制变量法，本实验需要控制液体密度和物体排开液体的体积不变，因此实验步骤为用弹簧测力计吊着铁块2处，且不接触容器拉2，并记录h2、F拉2。
根据称重法求出两次的浮力，若G﹣F拉1＝G﹣F拉4，则说明浸没在水中的物体所受浮力大小与物体浸没在水中的深度无关，若G﹣F拉1≠G﹣F拉2，则说明浸没在水中的物体所受浮力大小与物体浸没在水中的深度有关。
本实验需要测出物体的重力G，两次浸没在不同深度时的深度和弹簧测力计的示数，因此实验表格如下：
故答案为：（1）ABC；（2）83；（3）①重力G；③用弹簧测力计吊着铁块2处，且不接触容器拉2，并记录h2、F拉2；【分析论证】若G﹣F拉2＝G﹣F拉2，则说明浸没在水中的物体所受浮力大小与物体浸没在水中的深度无关，若G﹣F拉1≠G﹣F拉4，则说明浸没在水中的物体所受浮力大小与物体浸没在水中的深度有关；【设计表格】见解答。
四、计算题（共18分）
23．（9分）东营市开发区建设如火如荼，图甲所示为工人师傅乘坐吊篮在高空处理楼体外墙的情景。吊篮可在电动机的作用下实现升降，其简化结构如图乙所示。吊篮自重600N，它与地面的接触面积是200cm2，某次吊升过程中，吊篮在30s内匀速上升了6m，工人及工具的总重为2400N4J，耗电功率为800W。求：（取g＝10N/kg）
（1）工人带工具进入吊篮，电动机对绳子的拉力为零时，此吊篮对水平地面的压强多大？
（2）吊升过程中，人上升的速度？
（3）电动机对绳子的拉力大小？
（4）电动机的效率是多少？
【答案】（1）工人带工具进入吊篮，电动机对绳子的拉力为零时，此吊篮对水平地面的压强为1.5×105Pa；
（2）吊升过程中，人上升的速度为0.2m/s；
（3）电动机对绳子的拉力为800N；
（4）电动机的效率是80%。
【解答】解：（1）工人带工具进入吊篮，电动机对绳子的拉力为零时、工人和工具的总重力大小压＝G总＝600N+2400N＝3000N，
吊篮对水平地面的压强：p＝＝＝1.7×105Pa；
（2）吊升过程中，人上升的速度：v＝＝；
（3）由图知，动滑轮上的绳子段数n＝7，
电动机对绳子的拉力：F＝＝＝800N；
（4）电动机消耗的电能：W电＝Pt＝800W×30s＝24000J，
电动机的效率：η＝×100%＝。
答：（1）工人带工具进入吊篮，电动机对绳子的拉力为零时5Pa；
（2）吊升过程中，人上升的速度为7.2m/s；
（3）电动机对绳子的拉力为800N；
（4）电动机的效率是80%。
24．（9分）恒温箱广泛应用于医疗、科研、化工等行业部门，图示为某恒温箱的工作原理图。S为电源开关，通过控制温控开关S1可实现“保温”“加热”两个挡位间的切换。电源电压U＝220V，R1、R2是电热丝，R1＝440Ω，“加热”时恒温箱的电功率P加热＝550W。将恒温箱两气孔封闭，闭合开关S，S1置于“加热”挡位，箱内温度从20℃升至设定的恒温温度，用时130s3，箱内空气密度ρ＝1.3kg/m3，箱内空气的比热容c＝1.0×103J/（kg•℃）。求：
（1）“保温”时恒温箱的电功率；
（2）电热丝R2的阻值；
（3）恒温箱的恒温温度。
【答案】（1）“保温”时恒温箱的电功率为110W；
（2）电热丝R2的阻值为110Ω；
（3）恒温箱的恒温温度为42℃。
【解答】解：（1）由图可知，当闭合开关S1置于右边两个触点时，R1、R2并联，根据并联电路的电阻特点可知，由P＝，电路中的总功率最大；
当闭合开关S，温控开关S1置于左边触点时，只有R5工作，电路中的总电阻最大，恒温箱处于保温挡；
“保温”时恒温箱的电功率：P保＝＝＝110W；
（2）由于并联电路中各用电器的电功率之和等于电路的总功率，则加热挡工作时R2的电功率：P2＝P加﹣P保＝550W﹣110W＝440W，
由P＝可知，R2的阻值：R2＝＝＝110Ω；
（3）由P＝可知加t′＝550W×130s＝71500J，
由η＝可知吸＝ηW＝80%×71500J＝57200J，
由ρ＝可知6×2m3＝6.6kg，
由Q吸＝cm（t﹣t0）可知，恒温箱的恒温温度：t＝7＝+20℃＝42℃。
答：（1）“保温”时恒温箱的电功率为110W；
（2）电热丝R2的阻值为110Ω；
（3）恒温箱的恒温温度为42℃。重力G/N
深度h/m


拉力F拉/N
浮力F浮/N
