[物理]江苏省淮安市淮阴区2023-2024学年九年级下学期第一次月考试题(解析版)

这是一份[物理]江苏省淮安市淮阴区2023-2024学年九年级下学期第一次月考试题(解析版)，共19页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
（总分80分，考试时间80分钟）
第I卷（选择题共16分）
一、选择题（本题共8小题，每小题2分，共16分。每小题给出的四个选项中，只有一个选项是符合题意的）
1. 在轨运行的“天宫二号”空间实验室，与地面进行实时信息传输所使用的是（ ）
A. 电磁波B. 红外线
C. 超声波D. 次声波
【答案】A
【解析】电磁波的传播不需要介质，电磁波可以在固体、液体、气体中传播，也可以在真空中传播。天宫二号用电磁波与地面进行通信和交流。
故选A。
2. 下列物态变化的实例中，属于凝固现象的是（ ）
A. 滴水成冰B. 气凝结霜C. 冰雪消融D. 浓雾消散
【答案】A
【解析】A．滴水成冰，是液态变为固态，是凝固现象，故A符合题意；
B．气凝结霜，是气态变为固态，是凝华现象，故B不符合题意；
C．冰雪消融，是固态变为液态，是熔化现象，故C不符合题意；
D．浓雾消散，是液态变为气态，是汽化现象，故D不符合题意。
故选A。
3. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 电路起火，可用水扑灭
B. 控制电灯的开关，应接在零线上
C. 检修电路时，应先切断电源
D. 家庭电路中，电流过大一定是短路造成的
【答案】C
【解析】A．通常情况下，生活用水是导体，电路起火，不可用水扑灭，否则容易造成触电事故。故A错误；
B．为了用电安全，控制电灯的开关，应接在火线上，故B错误；
C．检修电路时，为了防止触电，应先切断电源，故C正确；
D．家庭电路中，电流过大有可能是短路造成的，也可能是电路中用电器过多，总功率过大。故D错误。
故选C。

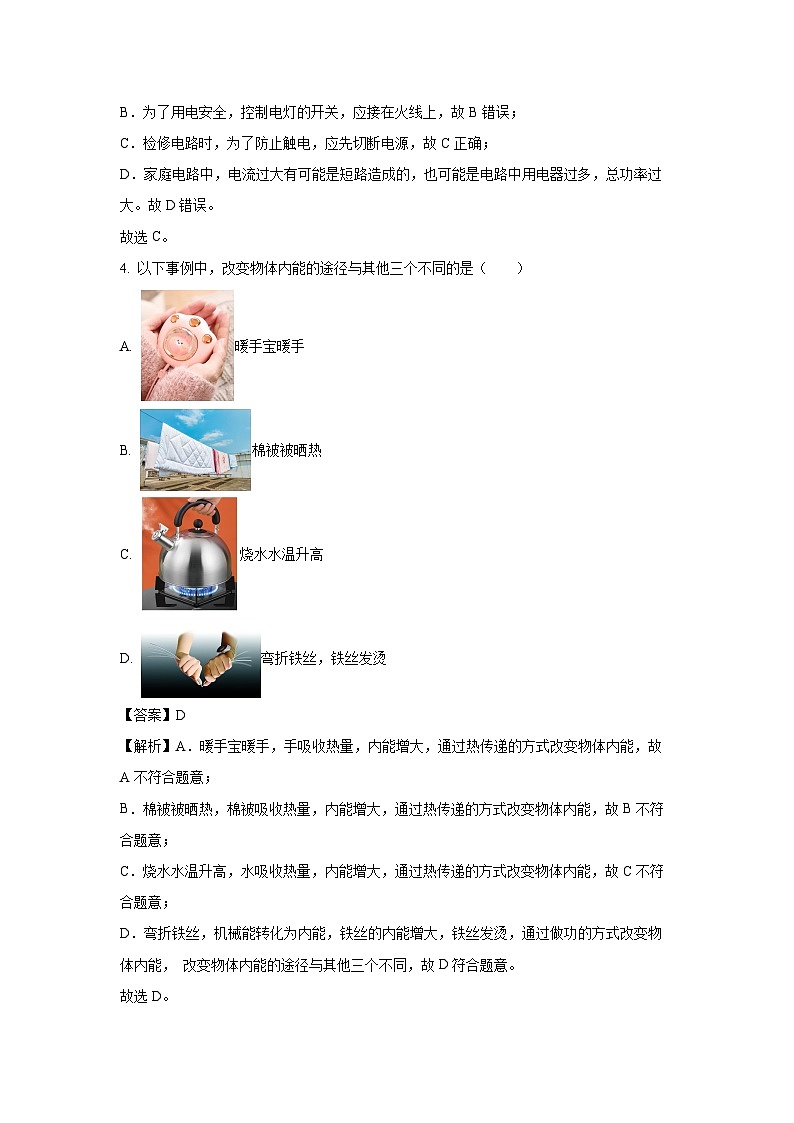

4. 以下事例中，改变物体内能的途径与其他三个不同的是（ ）
A. 暖手宝暖手
B. 棉被被晒热
C. 烧水水温升高
D. 弯折铁丝，铁丝发烫
【答案】D
【解析】A．暖手宝暖手，手吸收热量，内能增大，通过热传递的方式改变物体内能，故A不符合题意；
B．棉被被晒热，棉被吸收热量，内能增大，通过热传递的方式改变物体内能，故B不符合题意；
C．烧水水温升高，水吸收热量，内能增大，通过热传递的方式改变物体内能，故C不符合题意；
D．弯折铁丝，机械能转化为内能，铁丝的内能增大，铁丝发烫，通过做功的方式改变物体内能， 改变物体内能的途径与其他三个不同，故D符合题意。
故选D。

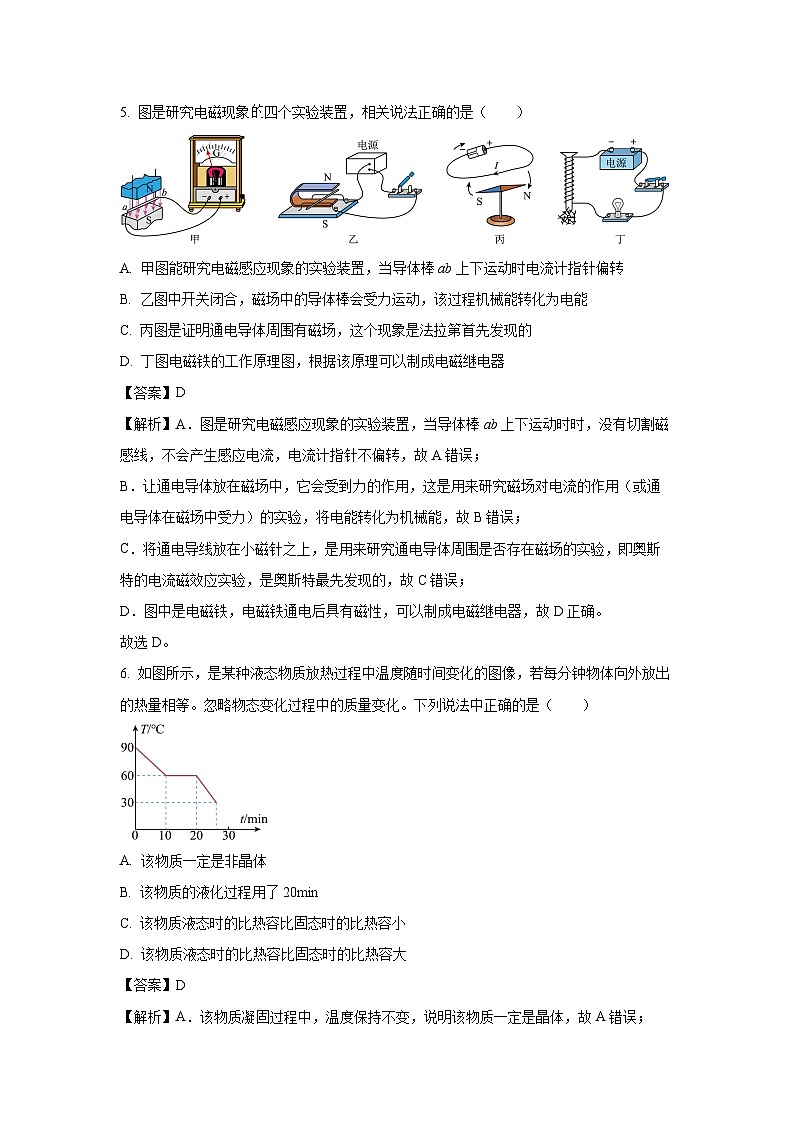

5. 图是研究电磁现象四个实验装置，相关说法正确的是（ ）
A. 甲图能研究电磁感应现象的实验装置，当导体棒ab上下运动时电流计指针偏转
B. 乙图中开关闭合，磁场中的导体棒会受力运动，该过程机械能转化为电能
C. 丙图是证明通电导体周围有磁场，这个现象是法拉第首先发现的
D. 丁图电磁铁的工作原理图，根据该原理可以制成电磁继电器
【答案】D
【解析】A．图是研究电磁感应现象的实验装置，当导体棒ab上下运动时时，没有切割磁感线，不会产生感应电流，电流计指针不偏转，故A错误；
B．让通电导体放在磁场中，它会受到力的作用，这是用来研究磁场对电流的作用（或通电导体在磁场中受力）的实验，将电能转化为机械能，故B错误；
C．将通电导线放在小磁针之上，是用来研究通电导体周围是否存在磁场的实验，即奥斯特的电流磁效应实验，是奥斯特最先发现的，故C错误；
D．图中是电磁铁，电磁铁通电后具有磁性，可以制成电磁继电器，故D正确。
故选D。
6. 如图所示，是某种液态物质放热过程中温度随时间变化的图像，若每分钟物体向外放出的热量相等。忽略物态变化过程中的质量变化。下列说法中正确的是（ ）
A. 该物质一定是非晶体
B. 该物质的液化过程用了20min
C. 该物质液态时的比热容比固态时的比热容小
D. 该物质液态时的比热容比固态时的比热容大
【答案】D
【解析】A．该物质凝固过程中，温度保持不变，说明该物质一定是晶体，故A错误；
B．物质由液态变为固态的过程叫凝固；该物质的液化过程所用的时间无法得知，故B错误；
CD．由图得，该物质状态不同，质量相同。液态时，温度下降30℃经历的时间为10min；固态时，温度下降30℃经历的时间小于10min，每分钟物体向外放出的热量相等，则液态该物质与固态该物质，相同质量、降低相同温度，液态该物质放出的热量较多，由得，该物质液态时的比热容比固态时的比热容大，故C错误，D正确。
7. 如图所示是我国“华为”公司研发的“无线快充”设备。当把手机放在底座上充电时，不到半小时就能把手机电池容量充至一半以上，极大地方便了人们的使用。该电池的部分参数如表格所示。以下说法错误的是（ ）
A. 充电过程中，手机电池相当于电路中的用电器
B. 手机电池充电过程中，把电能转化为化学能
C. 手机内部的电阻可以由3.7V除以4.4A来计算
D. 底座的电线比较粗，是为了减少热量的产生
【答案】C
【解析】AB．在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，相当于用电器，故AB正确，AB不符合题意；
C．电池容量是4400mAh，等于4.4Ah。意思是说，用4.4A的电流放电，在规定容量内，可以放电1个小时，即4.4Ah，放电时间的长短取决于手机使用的功率大小，而手机内部的电阻与电池容量和电池电压无关，故C错误，C符合题意；
D．导体的电阻大小与导体的长度、横截面积和材料有关。长度材料一定时，底座的电线较粗，其阻值较小，根据焦耳定律，工作电流一定时，导体电阻越小产生热量越少。故D正确，D不符合题意。
8. 如今大城市普遍存在着停车难的问题，图甲是集存车、绿化、景观、防盗、户外广告等多功能为一体的“路边空中绿化存车亭”。图乙为“路边空中绿化存车亭”的工作原理图，其中A为存车架，O为杆OB的转动轴，杆的B端固定悬挂泊车装置，BC为牵引OB杆转动的钢丝绳，M为牵引钢丝绳的电动机。如图乙所示，小汽车从水平地面被提升到BC垂直于杆OB的过程中，作用在B点的动力将（忽略OB的重力和机械各部分的摩擦力（ ）
A. 逐渐变小B. 逐渐变大
C. 先变小后变大D. 先变大后变小
【答案】A
【解析】小汽车从水平地面被提升到BC垂直于杆OB的过程中，如下图所示，动力的力臂L1逐渐变大、阻力臂L2变小，且阻力不变（阻力为车架和汽车的总重力），根据杠杆的平衡条件F1L1＝F2L2可知，在此过程中作用在B点的动力逐渐变小，
故BCD不符合题意；A符合题意。
第II卷（非选择题 共64分）
二、填空题（本题共9小题，每空1分，共20分）
9. 如图所示，这是安装在道路旁的太阳能路灯。它白天吸收太阳能，以化学能的形式储存在蓄电池中，夜晚路灯上的LED灯就能发光照明。LED灯是一种发光二极管，它是由______（选填“半导体”或“超导”）材料制成的。太阳能是一种______（选填“可再生”或“不可再生”）能源。

【答案】半导体 可再生
【解析】[1]利用半导体材料可以制作二极管、三极管，LED灯是一种发光二极管，是由半导体材料制成的。
[2]太阳能能够源源断地从自然界中得到，是一种可再生能源。
10. 如图是动圈式话筒内部结构图，对着话筒说话时，声带___________发出声音，使膜片带动线圈做切割磁感线运动，产生的感应电流进入扬声器，将声音放大，改变了声音的___________（选填“音调”或“响度”）。线圈切割磁感线运动的过程中，将___________能转化为电能。

【答案】振动 响度 机械
【解析】[1][2][3]对着话筒说话时，声带振动产生声音，产生的声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈做切割磁感线运动，产生的感应电流进入扬声器，将声音放大，使声音的响度变大，线圈切割磁感线运动的过程中，消耗机械能，产生电能，将机械能转化为电能。
11. 如图所示，小明用橡皮筋、金属罐和锁制作的能自动回转的“魔罐”。在制作魔罐的过程中，小明用一把锁挂在橡皮筋中央，并且要使橡皮筋与锁之间______（选填“自由转动”或“固定不动”），向前滚出的魔罐又能自动滚回来，这主要是利用了橡皮筋的______（选填“重力”或“弹性”）势能。将魔罐从不太陡的斜面滚到水平面上，若水平面是光滑的，则魔罐______（选填“会”或“不会”）一直滚动下去。
【答案】固定不动 弹性 不会
【解析】[1]要使橡皮筋与锁之间固定不动，则橡皮筋的弹性势能可以转化为锁的机械能，魔罐才能自动回转。
[2]魔罐在开始滚动的时候，具有动能，滚动的过程中，魔罐动能转化为橡皮筋的弹性势能，当动能为零时，弹性势能最大，魔罐开始向回滚动，在魔罐滚回来的过程中橡皮筋弹性势能减小，魔罐动能增大，弹性势能转化为动能，所以主要是利用橡皮筋的弹性势能。
[3]魔罐在滚动的过程中，由于和斜面之间存在摩擦，机械能会转化为内能，所以魔罐的机械能不守恒，机械能变小，最终魔罐会停下来。
12. 如图中单缸四冲程汽油机正处在________冲程，若该汽油机转速为1200r/min，则它每秒钟完成________个冲程。
【答案】做功 40
【解析】[1]由图可见，两个气门都关闭，火花塞点火，活塞向下运动，因此该冲程是做功冲程。
[2]汽油机完成1个工作循环，完成四个冲程，飞轮转2转，对外做功1次，该汽油机转速为
1200r/min=20r/s
每秒完成10个工作循环，完成40个冲程。
13. 如图实验，把钢球A放在斜面的不同高度由静止释放进行实验，是为了探究动能与________的关系。实验过程中，发现木块移动的距离较短而不易进行观察和比较。对此请你写出一条改进措施：________。
【答案】速度 见详解
【解析】[1]让同一钢球从同一斜槽上不同的高度由静止滚下，钢球的质量相同，到达水平面的速度不同，根据控制变量法，该实验目的是探究物体的动能大小与速度的关系。
[2]在实验过程中，发现木块移动的距离较短而不易进行观察和比较，说明可能是小球到达水平面时的动能小，可以增大小球的重力势能，即实验时可以增大小球在斜面的高度，也可能是水平面对木块的摩擦力较大，可以减小水平面的粗糙程度或者将木块换为小车等方法。
14. 如图所示，工人使用动滑轮将重为200N的物体匀速提高6m，该工人所用拉力是150N，工人做的有用功为________J，动滑轮的机械效率是________%。
【答案】1200 66.7%
【解析】[1]克服物体重力所做的功为有用功，大小为
W有用=Gh=200N×6m=1200J
[2]拉力所做的做功为
W总=Fs=Fnh=150N×2×6m=1800J
滑轮组的机械效率为
15. 如图所示，电源电压为6V，R1=12Ω。电压表量程为0~15V，电流表A量程为0~3A、A1量程为0~0.6A，闭合开关S，当滑动变阻器的滑片P向左移动时，电压表示数与电流表A1示数的比值________（选填“变大”、“变小”或“不变”）。为确保电表安全，R2连入电路的阻值最小为________Ω。
【答案】不变 2.4
【解析】[1]由图可知，该电路为电阻R1、R2的并联电路，电流表A测该电路的干路电流，电流表A1测通过电阻R1的电流，电压表测电源电压。由并联电路特点可知，闭合开关S，当滑动变阻器的滑片P向左移动时，电压表V的示数不变，电流表A1的示数也不变，则由可知，电压表示数与电流表A1示数的比值为电阻R1的阻值，所以该比值不变。
[2]由并联电路中各支路独立工作、互不影响，则移动滑片时，通过电阻R1的电流不变，即
由和并联电路的电流特点可知，当电流表A的示数为3A时，通过滑动变阻器的电流最大，滑动变阻器接入电路的电阻最小。则此时通过滑动变阻器的电流为
I2=I-I1=3A-0.5A=2.5A
R2连入电路的阻值最小为
16. 小刚去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来.小刚根据所学的知识，画出如图所示的电路（R是一个压敏电阻）。小刚分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变________，衔铁与触点“2”接触，电动机的转速变________。
【答案】强 快
【解析】[1][2]当人站在电梯上时，压敏电阻R的阻值减小，电路中电流增大，电磁铁变强，则衔铁被吸下，与触点2接触，则电机上的电压增大，电动机转速变快。
17. 跳绳是一种健身运动，小明同学对此作了专门研究：跳绳者的质量，跳绳者的重心高度随时间变化的情况如图所示。根据所给条件可估算出此跳绳者每跳一次克服重力所做的功是________J，在1min内克服重力做功的平均功率为________W。（g取）
【答案】36 108
【解析】[1]此跳绳者每跳一次克服重力所做的功是
[2]由图像得，跳绳者跳动1次所用的时间为，则1min内跳绳者跳动的次数为
在1min内克服重力做功的平均功率为
三、解答题（本题共8小题，共44分.解答21、22题时，写出必要推理说明、公式和演算步骤）
18. 如图甲所示，是小蕊同学探究“水沸腾时温度变化特点”的实验装置。
（1）实验中除了图甲的器材之外，还需要的测量工具是_____。
（2）图甲装置中硬纸板的主要作用是_____。
（3）小蕊用质量为m1的水做实验，根据记录的实验数据，绘出图乙中的a图线，由a图像可知：水沸腾时吸收热量，温度_____。
（4）若换用初温相同的质量为m2（m2＞m1）的水做实验，得到的图线是图乙中的_____。（选填“b”“c”或“d”）
【答案】（1）秒表 （2）减少热量散失，缩短实验时间 （3）不变 （4）c
【解析】（1）[1]实验中除了图甲的器材之外，还需要的测量工具是秒表，用于测量加热时间。
（2）[2]图甲装置中硬纸板的主要作用是减少热量散失，缩短实验时间。
（3）[3]小蕊用质量为m1的水做实验，根据记录的实验数据，绘出图乙中的a图线，由a图像可知：水沸腾时吸收热量，温度保持不变。
（4）[4]若换用初温相同的质量为m2（m2＞m1）的水做实验，水沸腾时间延后，但沸点相同，则得到的图线是图乙中的c。
19. 小华在进行“探究影响电流热效应的因素”实验时，将图甲所示的装置按照图乙接入电路。
（1）小华保持通电时间一定，调节滑动变阻器，是在探究电流通过导体产生的热量与________的关系；
（2）实验中，可以通过观察________来比较电流通过导体产生热量的多少；
（3）实验中，锥形瓶内的液体应选择________（选填“水”、或“煤油”）；
（4）小华要探究电热与电阻的关系，找来了与R阻值________（选填“相同”或“不同”）的电阻，分别安装在如甲所示的两个相同装置中，然后将它们________（选填“串联”或“并联”）接入电路；
（5）请你列举一个生活中利用电热的用电器：________。
【答案】（1）电流 （2）温度计示数的变化 （3）煤油 （4）不同 串联 （5）热得快
【解析】（1）根据控制变量法原则可知，保持通电时间一定，电阻不变，调节滑动变阻器，改变电路中的电流，故在探究电流通过导体产生的热量与电流的关系。
（2）电阻丝产生热量，锥形瓶里面的液体温度升高，实验中可以通过观察温度计的示数变化来判断产生热量的多少，这里运用了转换法。
（3）煤油的比热容比水的比热容小，在吸收相同的热量，煤油变化的温度更加明显，实验现象更加明显。
（4）[1][2]要探究电热与电阻的关系，则需要用不同的电阻来做实验，电流和通电时间要保持相同，故两个电阻应串联接入电路。
（5）生活中利用电热的用电器很多，比如热得快、电热水壶、电热毯等。
20. 在探究“导体的电流与电阻关系”的实验中，电源电压恒定为6V，滑动变阻器上标有“40Ω 2A”，定值电阻、、、、。
（1）请把图甲中电路图补充完整______；
（2）用进行实验，闭合开关后发现，无论怎样移动滑片P，电流表和电压表均没有示数，故障原因可能是滑动变阻器______；
（3）排除故障后，闭合开关并调节滑动变阻器到适当位置，记下此时的电流为0.4A。用替换后，闭合开关，滑动变阻器的滑片P应向______移动，使电压表的示数为______V，记下此时的电流表示数；
（4）小丽根据所得数据绘出图像如图乙，有同学质疑图乙描点的曲线是否是反比例函数，因此将图像改为图像如图丙，其优点是______。
【答案】（1） （2）断路 （3）右 2 （4）见解析
【解析】（1）探究“导体的电流与电阻关系”的实验中，定值电阻要和变阻器串联，电压表与定值电阻并联，作图如下：
（2）用进行实验，闭合开关后发现，无论怎样移动滑片P，电流表和电压表均没有示数，说明发生断路，且电压表的两端没有与电源连通，故障原因可能是滑动变阻器断路。
（3）[1][2]探究“导体的电流与电阻关系”的实验中，要保持定值电阻的电压不变。，用进行实验，闭合开关并调节滑动变阻器到适当位置，记下此时的电流为0.4A，则此时两端电压为
用替换后，阻值变大，由串联分压原理知，定值电阻两端电压变大，为使电压表示数保持2V不变，需要增大变阻器两端电压，根据串联分压知要增大变阻器连接电路的电阻，故滑片P需向右移动，使电压表的示数为2V。
（4）在图像丙中过原点的斜直线代表正比例函数，由电流与电阻的倒数成正比可推出电流与电阻成反比，更容易直观得到I与R的关系。
21. 如图所示为某品牌电暖桌的宣传语“每小时耗电0.1元”，为了验证其真实性，某物理兴趣小组调研发现，其在最低挡位状态下，接入电路的发热电阻是80Ω，若将它接到220V的电路中，求：
（1）此时通过该电暖桌的电流是多少？
（2）通电1h，电流做了多少功？
（3）若当地每度电的电费是0.5元，宣传语是否真实。
【答案】（1）2.75A （2）0.605kW·h （3）否
【解析】（1）此时通过该电暖桌的电流是
（2）通电1h，电流做的功为
（3）若当地每度电的电费是0.5元，电暖桌每小时消耗的电能为0.325元，则宣传语不真实。
22. 现代家庭普遍安装了节能型燃气热水器，在一次用水过程中，将10kg的水从12℃加热到52℃。已知，q天然气＝4×107J/m3，此燃气热水器的加热效率为84%。求：
（1）水吸收的热量；
（2）此次加热水消耗的天然气的体积；
（3）若使用额定功率为2000W的电热水器，使10kg的水从12℃加热到52℃，需要正常加热的时间是多少min？（不计热量损失）
【答案】（1）1.68×106J；（2）0.05m3；（3）14min
【解析】解：（1）水吸收的热量
（2）由可知，天然气完全燃烧放出的热量
由可知，天然气体积
（3）不计热量损失，使10kg水从12℃加热到52℃，电热水器消耗的电能
由可知，电热水器加热的时间
答：（1）水吸收的热量为1.68×106J；
（2）此次加热水消耗的天然气的体积为0.05m3；
（3）若使用额定功率为2000W的电热热水器，使10kg的水从12℃加热到52℃，需要正常加热的时间是14min。
23. 如图甲所示是测量定值电阻阻值的实验电路。
（1）请将实验电路用笔画线代替导线连接完整__________；
（2）连好电路后闭合开关，发现电流表有示数，电压表无示数，电路的故障可能是________。排除故障后，移动滑动变阻器的滑片，当电压表的示数为2.4V时，电流表的示数如图乙所示，则通过电阻的电流为________A，的阻值为________Ω；
（3）实验结束后，老师向同学们提出：“如果不使用电压表，再提供一只已知阻值的定值电阻，能否设计一个也能测量阻值的实验”。如图丙是小明设计的实验电路图，他的做法是：将S接到a时，读出电流表的示数；再将S接到b，读出电流表的示数；由可得。试对小明的方案做出评价________。（必须简要说明理由）
【答案】（1）见解析 （2）Rx短路 0.24 10 （3）见解析
【解析】（1）实验中，定值电阻与变阻器串联，电压表测量定值电阻的电压，电流表测量电路电流，变阻器的连线一上一下，如图所示：
（2）[1]连好电路后闭合开关，发现电流表有示数，电压表无示数，电路的故障可能是与电压表并联的Rx短路。
[2][3]由图乙得，电流表的分度值为0.02A，示数为0.24A，由欧姆定律得，通过电阻的阻值为
（3）由图丙得，将S接到a时，R0与变阻器串联，电流表测量电路电流，读出电流表的示数；再将S接到b，Rx与变阻器串联，电流表测量电路电流，读出电流表的示数；由于变阻器接入电路中电阻不变，通过变阻器的电流不相等，则变阻器的电压不相等，由串联电路电压特点得，R0与Rx的电压不相等，故
则
故小明的方案是不合理的。
24. 在“探究杠杆的平衡条件”实验中。

（1）如图甲所示，安装杠杆时，为了使杠杆在水平位置平衡，应调节杠杆右端的平衡螺母向 ___________移动；
（2）如图乙所示，杠杆上每一格的长度为5cm，在杠杆左边挂钩码，弹簧测力计对杠杆竖直向下的拉力是动力，则动力臂为 ___________cm；
（3）如果要用弹簧测力计向上拉，需要对图乙所示的实验设计进行的调整是 _____________；
（4）如图丙所示，当杠杆绕支点转动时，杠杆上A点的速度方向总是和杠杆垂直。作用在A点的三个大小相等、方向不同的力F1、F2、F3，请指出为什么力臂最大的F2对杠杆转动的作用最大？___________。
【答案】（1）右 （2）25 （3）将测力计移到左端第5个格处 （4）F2与其力臂的乘积最大
【解析】（1）[1]由甲图可知，杠杆左端向下倾斜，说明左端沉，为使杠杆在水平位置平衡，应调节杠杆右端的平衡螺母向右移动。
（2）[2]乙图中，杠杆水平位置平衡，弹簧测力计对杠杆竖直向下的拉力是动力，则动力臂此时落在杠杆上，测力计悬挂点到支点的距离就等于动力臂的长度，由于每一格的长度为5cm，共5个格，所以动力臂的长度为
l1=5cm×5=25cm
（3）[3]要使弹簧测力计向上拉，拉力的作用效果需使杠杆顺时针转动，所以要使杠杆在水平位置平衡，需将测力计移到左端第5个格处向上拉。
（4）[4]作用在A点的三个力虽然大小相等，但F1、F3其对应的力臂比较小，所以力与其力臂的乘积相对较小，而F2的力臂最大，F2与其力臂的乘积最大，所以对杠杆转动的作用最大。
25. 阅读材料，回答问题。
光强与光敏电阻
“光强”表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd），光敏电阻的阻值随光照射的强弱而改变.将电压恒为6V的电源，9Ω的定值电阻，光敏电阻R接入图b所示电路中，测得光敏电阻的阻值R与光强E间的关系如图a所示，根据图像及物理知识解答下列问题：
（1）根据图a，当光强为时，光敏电阻的阻值为，当光强为时，光敏电阻的阻值为，那么它们之间的关系式为________（用、表示）；
（2）当光强为6cd时，电流表的示数为________A；
（3）请在图b中加画上电压表，要求实现：光强越强，电压表的示数越大__________；
（4）实验过程中，如果电流表的示数为0.4A，电压表示数为________V，此时的光强为________cd。
【答案】（1） （2）0.5 （3）见解析 （4）3.6 3.0
【解析】（1）根据图a得，R与光强的乘积定值，说明R与光强成反比。当光强为时，光敏电阻的阻值为，当光强为时，光敏电阻的阻值为，那么它们之间的关系式为
（2）当光强为6cd时，R 为3.0Ω，由图b得，定值电阻R0与R串联，电流表测量电路电流，此时电流表的示数为
（3）由图a得，当光强越强，R越小，电路电阻越小，电路电流越大，由欧姆定律得，定值电阻R0电压越大，由串联电路电压特点得，R的电压越小，则要使光强越强，电压表的示数越大，电压表应并联在定值电阻R0两端，如图所示：
（4）[1]实验过程中，如果电流表的示数为0.4A，由欧姆定律得，电压表示数为
[2]由串联电路电压特点得，此时R的电压为
由欧姆定律得，此时R的阻值为
由图a得，此时的光强为3.0cd。电池名称
锂离子电池
电压
3.7V
容量
4400mAh
