山东省泰安第二中学2024-2025学年高二上学期开学考试物理试题(无答案)
展开
这是一份山东省泰安第二中学2024-2025学年高二上学期开学考试物理试题(无答案),共7页。试卷主要包含了单选题,多选题,实验题,解答题等内容,欢迎下载使用。

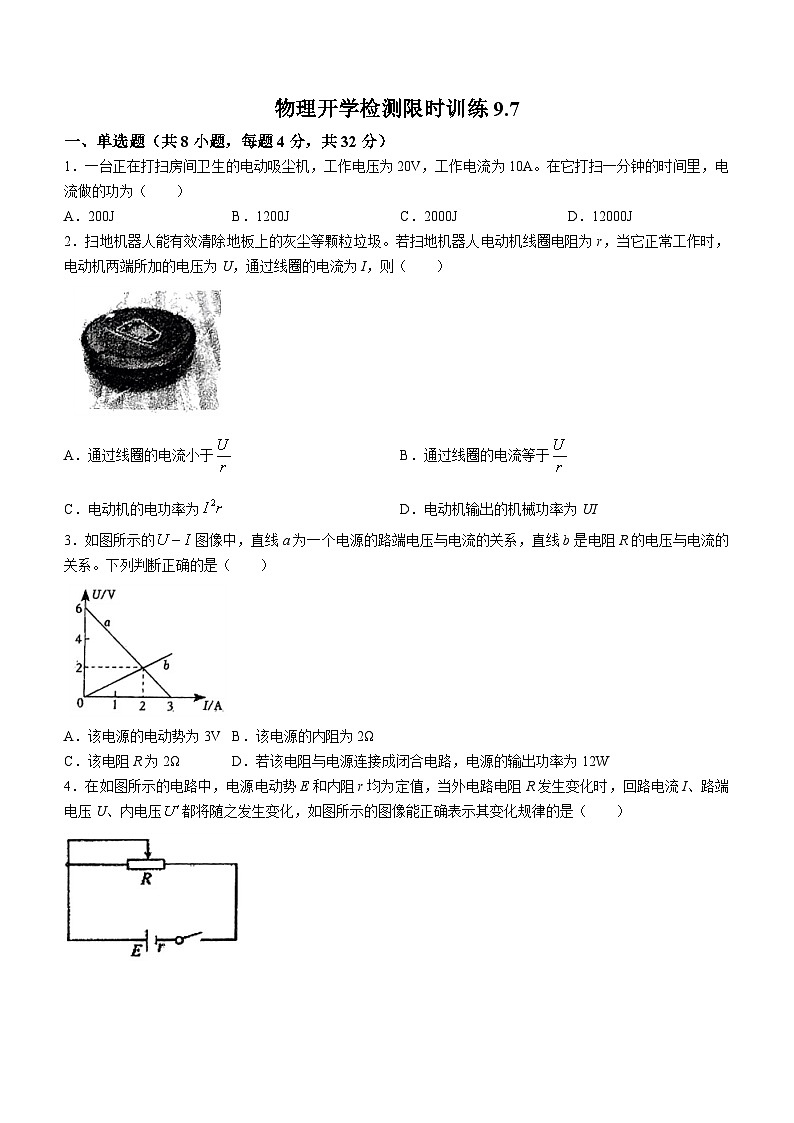

1.一台正在打扫房间卫生的电动吸尘机,工作电压为20V,工作电流为10A。在它打扫一分钟的时间里,电流做的功为( )
A.200JB.1200JC.2000JD.12000J
2.扫地机器人能有效清除地板上的灰尘等颗粒垃圾。若扫地机器人电动机线圈电阻为r,当它正常工作时,电动机两端所加的电压为U,通过线圈的电流为I,则( )
A.通过线圈的电流小于B.通过线圈的电流等于
C.电动机的电功率为D.电动机输出的机械功率为UI
3.如图所示的图像中,直线a为一个电源的路端电压与电流的关系,直线b是电阻R的电压与电流的关系。下列判断正确的是( )
A.该电源的电动势为3VB.该电源的内阻为2Ω
C.该电阻R为2ΩD.若该电阻与电源连接成闭合电路,电源的输出功率为12W
4.在如图所示的电路中,电源电动势E和内阻r均为定值,当外电路电阻R发生变化时,回路电流I、路端电压U、内电压都将随之发生变化,如图所示的图像能正确表示其变化规律的是( )

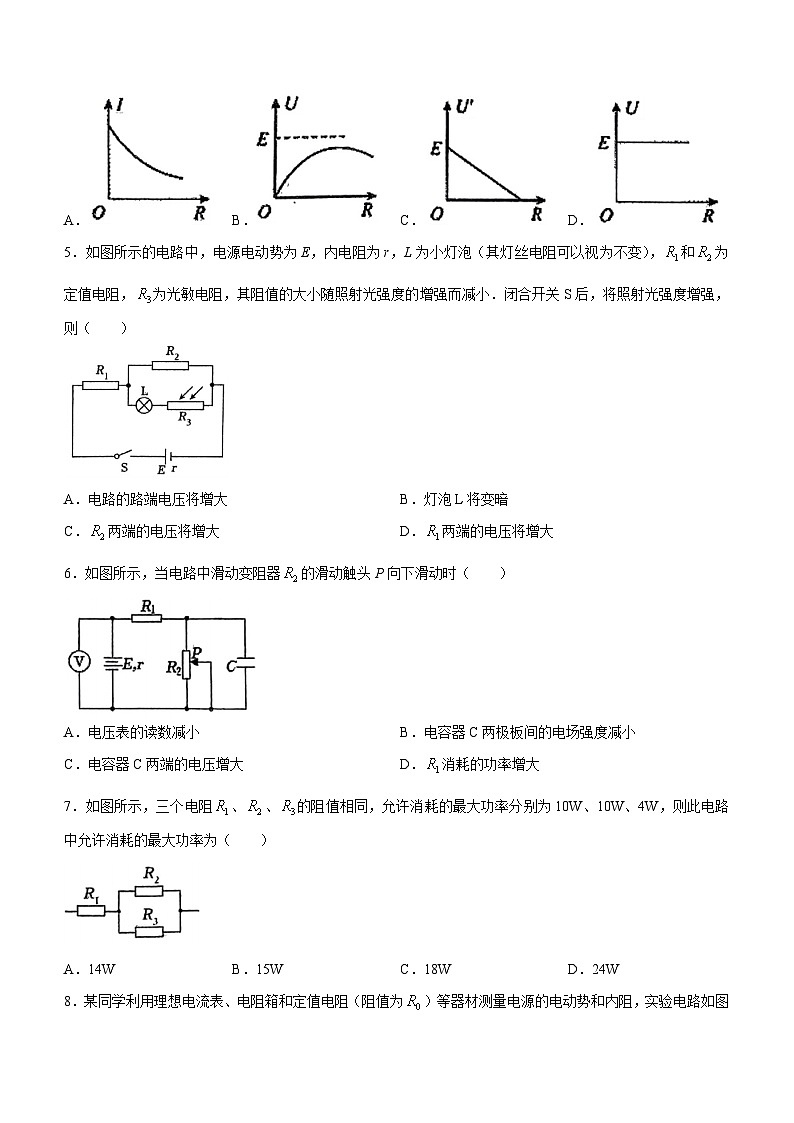

A.B.C.D.
5.如图所示的电路中,电源电动势为E,内电阻为r,L为小灯泡(其灯丝电阻可以视为不变),和为定值电阻,为光敏电阻,其阻值的大小随照射光强度的增强而减小.闭合开关S后,将照射光强度增强,则( )
A.电路的路端电压将增大B.灯泡L将变暗
C.两端的电压将增大D.两端的电压将增大
6.如图所示,当电路中滑动变阻器的滑动触头P向下滑动时( )
A.电压表的读数减小B.电容器C两极板间的电场强度减小
C.电容器C两端的电压增大D.消耗的功率增大
7.如图所示,三个电阻、、的阻值相同,允许消耗的最大功率分别为10W、10W、4W,则此电路中允许消耗的最大功率为( )
A.14WB.15WC.18WD.24W

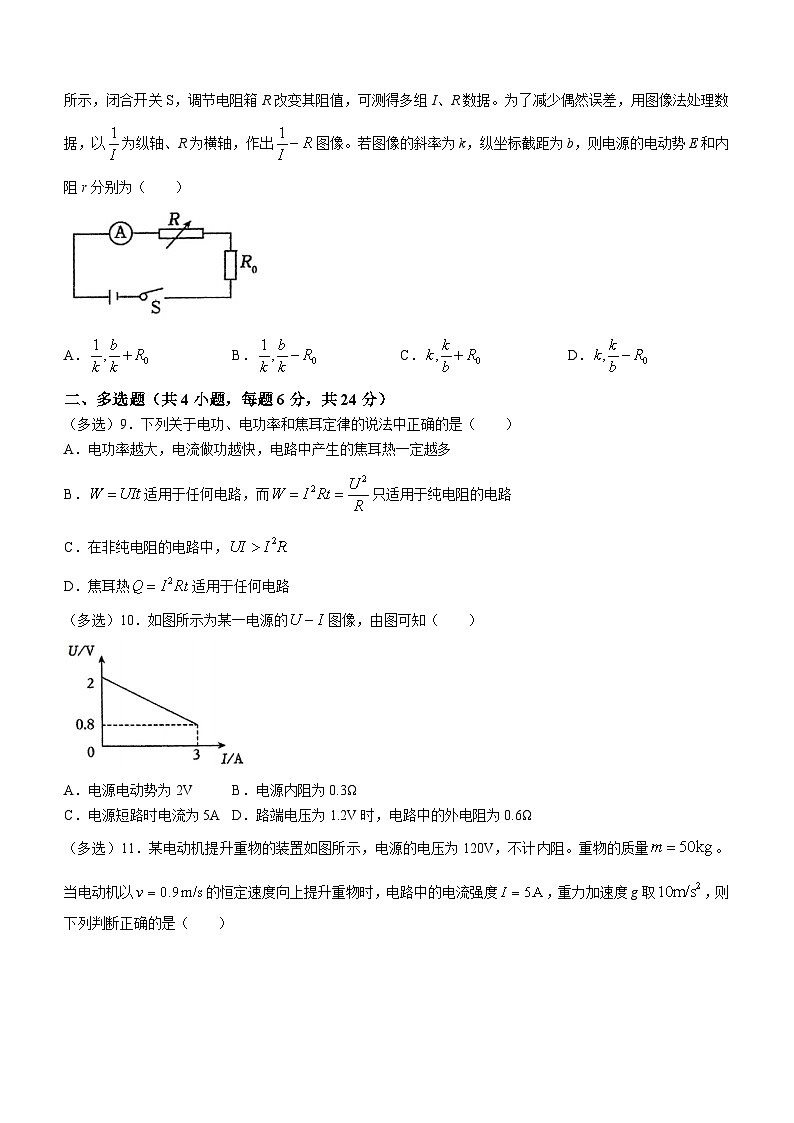

8.某同学利用理想电流表、电阻箱和定值电阻(阻值为)等器材测量电源的电动势和内阻,实验电路如图所示,闭合开关S,调节电阻箱R改变其阻值,可测得多组I、R数据。为了减少偶然误差,用图像法处理数据,以为纵轴、R为横轴,作出图像。若图像的斜率为k,纵坐标截距为b,则电源的电动势E和内阻r分别为( )
A.B.C.D.
二、多选题(共4小题,每题6分,共24分)
(多选)9.下列关于电功、电功率和焦耳定律的说法中正确的是( )
A.电功率越大,电流做功越快,电路中产生的焦耳热一定越多
B.适用于任何电路,而只适用于纯电阻的电路
C.在非纯电阻的电路中,
D.焦耳热适用于任何电路
(多选)10.如图所示为某一电源的图像,由图可知( )
A.电源电动势为2VB.电源内阻为0.3Ω
C.电源短路时电流为5AD.路端电压为1.2V时,电路中的外电阻为0.6Ω
(多选)11.某电动机提升重物的装置如图所示,电源的电压为120V,不计内阻。重物的质量。当电动机以的恒定速度向上提升重物时,电路中的电流强度,重力加速度g取,则下列判断正确的是( )
A.电动机消耗功率600WB.电动机的机械功率450W
C.电动机线圈电阻为6ΩD.电动机的效率为65%
(多选)12.如图甲所示的电路,其中电源电动势,内阻,定值电阻,已知滑动变阻器消耗的功率P与其接入电路的阻值的关系如图乙所示。则下列说法中正确的是( )
A.图乙中滑动变阻器的最大功率
B.图乙中
C.滑动变阻器消耗功率P最大时,定值电阻R消耗的功率也最大
D.调整滑动变阻器的阻值从最右端滑到最左端,电源的效率一直增大
三、实验题(共2小题,每空2分,共18分)
13.某实验小组同学利用以下器材设计改装制作欧姆表,改装电路如图所示,通过调节开关S所接位置,可使欧姆表具有“×10”和“×100”两种倍率。
A.电池(电动势E)
B.电流表G(满偏电流,内阻)
C.滑动变阻器
D.定值电阻
E.定值电阻
F.开关一个,红、黑表笔各一支,导线若干
(1)用该欧姆表测电压表内阻时,红表笔应接电压表的______(填“+”或“-”)接线柱。
(2)当开关S掷向______(填“a”或“b”),欧姆表的倍率是“×10”倍率,现将两表笔短接,调节滑动变阻器,使电流表G满偏,此时通过滑动变阻器的电流为40mA,则定值电阻______。
(3)再将此欧姆表调至“×100”倍率,两表笔短接,调节滑动变阻器,使电流表G满偏,再测量电压表内阻,电流表G指针向右偏转整个表盘满刻度的,此时电压表示数为4V,通过计算可知,该电压表内阻为______Ω.
14.其同学为了测量一个量程为3V的电压表的内阻,进行了如下实验.
(1)他先用多用表进行了正确的测量,测量时指针位置如图1所示,得出电压表的内阻为,此时电压表的指针也偏转了.已知多用表欧姆挡表盘中央刻度值为“15”,表内电池电动势为1.5V,则电压表的示数应为______V(结果保留两位有效数字)
(2)为了更准确地测量该电压表的内阻,该同学设计了图2所示的电路图,实验步骤如下:
A.断开开关S,按图2连接好电路;
B.把滑动变阻器R的滑片P滑到b端;
C.将电阻箱的阻值调到零;
D.闭合开关S;
E.移动滑动变阻器R的滑片P的位置,使电压表的指针指到3V位置;
F.保持滑动变阻器R的滑片P位置不变,调节电阻箱的阻值使电压表指针指到1.5V位置,读出此时电阻箱的阻值,此值即为电压表内阻的测量值;
G.断开开关S.
实验中可供选择的实验器材有:
a.待测电压表b.滑动变阻器:最大阻值2000Ω
c.滑动变阻器:最大阻值10Ω
d.电阻箱:最大阻值9999.9Ω,阻值最小改变量为0.1Ω
e.电阻箱:最大阻值999.9Ω,阻值最小改变量为0.1Ω
f.电池组:电动势约6V,内阻可忽略
g.开关,导线若干
按照这位同学设计的实验方法,回答下列问题:
①要使测量更精确,除了选用电池组、导线、开关和待测电压表外,还应从提供的滑动变阻器中选用______(填“b”或“c”),电阻箱中选用______(填“d”或“e”)
②电压表内阻的测量值和真实值相比,______(填“>”或“
