2024—2025高中物理必修3一轮复习模块综合测试卷

这是一份2024—2025高中物理必修3一轮复习模块综合测试卷，共5页。试卷主要包含了单项选择题，多项选择题，非选择题等内容，欢迎下载使用。

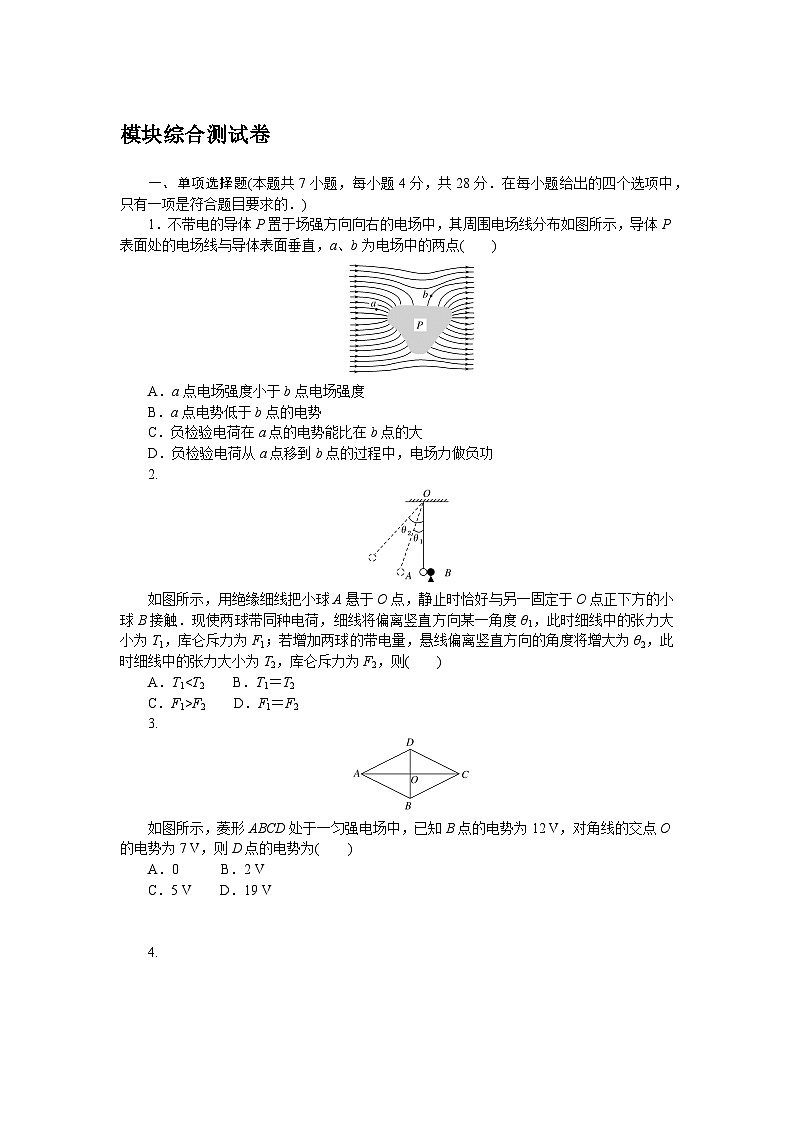

1．不带电的导体P置于场强方向向右的电场中，其周围电场线分布如图所示，导体P表面处的电场线与导体表面垂直，a、b为电场中的两点( )
A．a点电场强度小于b点电场强度
B．a点电势低于b点的电势
C．负检验电荷在a点的电势能比在b点的大
D．负检验电荷从a点移到b点的过程中，电场力做负功
2.
如图所示，用绝缘细线把小球A悬于O点，静止时恰好与另一固定于O点正下方的小球B接触．现使两球带同种电荷，细线将偏离竖直方向某一角度θ1，此时细线中的张力大小为T1，库仑斥力为F1；若增加两球的带电量，悬线偏离竖直方向的角度将增大为θ2，此时细线中的张力大小为T2，库仑斥力为F2，则( )
A．T1F2 D．F1＝F2
3.
如图所示，菱形ABCD处于一匀强电场中，已知B点的电势为12 V，对角线的交点O的电势为7 V，则D点的电势为( )
A．0 B．2 V
C．5 V D．19 V
4.

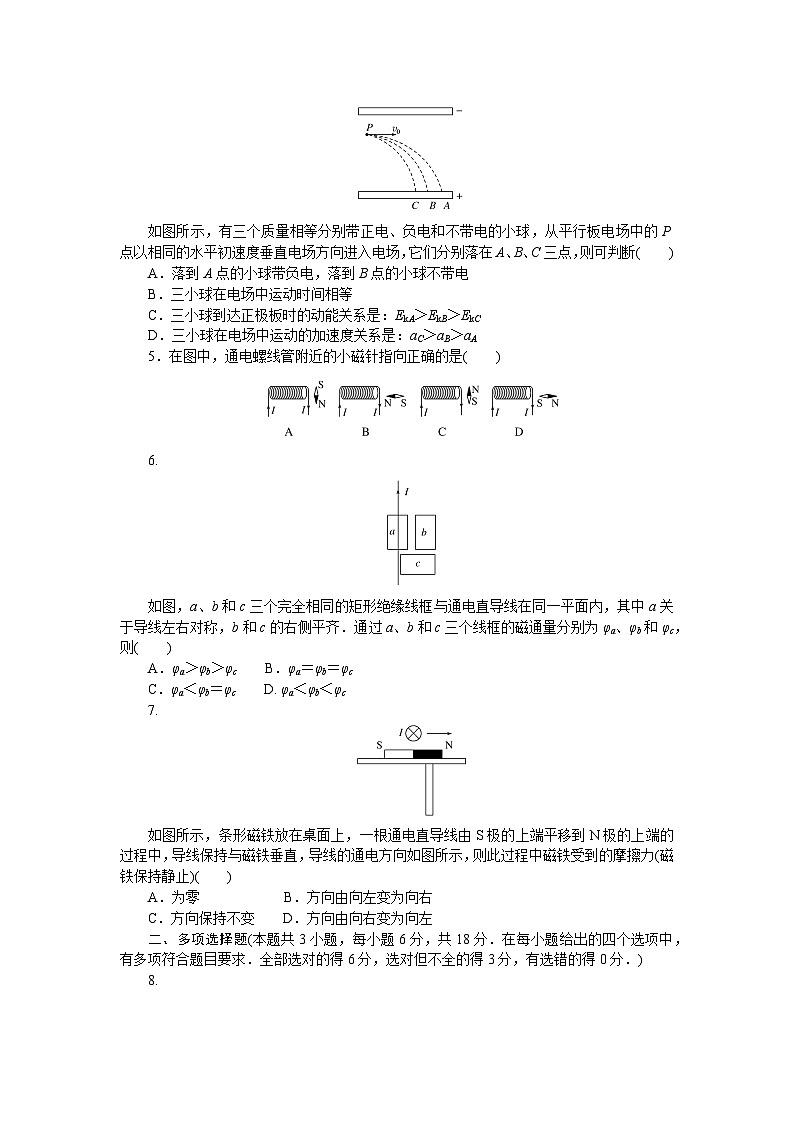

如图所示，有三个质量相等分别带正电、负电和不带电的小球，从平行板电场中的P点以相同的水平初速度垂直电场方向进入电场，它们分别落在A、B、C三点，则可判断( )
A．落到A点的小球带负电，落到B点的小球不带电
B．三小球在电场中运动时间相等
C．三小球到达正极板时的动能关系是：EkA＞EkB＞EkC
D．三小球在电场中运动的加速度关系是：aC＞aB＞aA
5．在图中，通电螺线管附近的小磁针指向正确的是( )
6.
如图，a、b和c三个完全相同的矩形绝缘线框与通电直导线在同一平面内，其中a关于导线左右对称，b和c的右侧平齐．通过a、b和c三个线框的磁通量分别为φa、φb和φc，则( )
A．φa＞φb＞φc B．φa＝φb＝φc
C．φa＜φb＝φc D. φa＜φb＜φc
7.
如图所示，条形磁铁放在桌面上，一根通电直导线由S极的上端平移到N极的上端的过程中，导线保持与磁铁垂直，导线的通电方向如图所示，则此过程中磁铁受到的摩擦力(磁铁保持静止)( )
A．为零 B．方向由向左变为向右
C．方向保持不变 D．方向由向右变为向左
二、多项选择题(本题共3小题，每小题6分，共18分．在每小题给出的四个选项中，有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．)
8.
在如图所示的电路中，电源的电动势为E，内阻为r，平行板电容器C的两金属板水平放置，R1和R2为定值电阻，P为滑动变阻器R的滑动触头，G为灵敏电流表，A为理想电流表．开关S闭合后，C的两板间恰好有一质量为m、电荷量为q的油滴处于静止状态．则若将P向上移动，过程中下列说法正确的是( )
A．油滴带负电 B．A表的示数变大
C．油滴向上加速运动 D．G中有由a→b的电流
9．关于电场线和磁感线，下列说法正确的是( )
A．在静电场中，电场线不可能相交
B．磁感线是虚拟的，电场线是客观存在的
C．在用磁感线描绘磁场时，磁感线的疏密表示磁感应强度的大小
D．在用电场线描绘电场时，没有电场线的地方电场强度为零
10.
某静电场中的电场线分布如图实线所示，带电粒子在电场中仅受电场力的作用，沿图中虚线由A运动到B.则下列说法正确的是( )
A．该带电粒子一定带正电
B．A点电场强度小于B点电场强度
C．粒子在A点的加速度大于在B点的加速度
D．粒子由A点向B点运动的过程中电势能逐渐减小
三、非选择题(本题共5小题，共54分．按题目要求作答．计算题要有必要的文字说明和解题步骤，有数值计算的要注明单位．)
11.
(6分)如图一量程为100 μA的电流表，内阻为100 Ω，现需________联(填“串”或“并”)一个________ Ω的电阻可将它改装成量程0～1 V电压表，应该把它________联(填“串”或“并”)在电路中测量电压，某次测量表盘指针位置如图所示，该电压的大小是________ V．
12．(8分)一个小灯泡上标有“2 V，1 W”的字样，现在要用伏安法描绘它的I ­ U图线．可选用的器材如下：
A．电压表(量程3 V，内阻约10 kΩ)
B．电压表(量程15 V，内阻约20 kΩ)
C．电流表(量程0.3 A，内阻约1 Ω)
D．电流表(量程0.6 A，内阻约0.4 Ω)
E．滑动变阻器(5 Ω，1 A)
F．滑动变阻器(100 Ω，0.2 A)
G．电源(电动势3 V，内阻1 Ω)
H．开关一个，导线若干
实验要求：误差尽量小，电压表从零开始变化且能多取几组数据，滑动变阻器调节方便．
(1)电压表应选用________，电流表应选用________，滑动变阻器应选用________(填器材序号字母).
(2)实验电路图应选择图甲中的________(选填“a”或“b”)图．
(3)
连接电路时，某同学误将电流表和电压表接成图乙所示的电路，其他部分连接正确且滑动变阻器滑片的初始位置正确．接通电源后，移动滑片的过程中小灯泡的发光情况是________(选填“不亮”或“逐渐变亮”).
(4)通过实验测得该小灯泡的伏安特性曲线如图丙所示，由图线可求得它在正常工作时的电阻为________ Ω.(结果保留两位有效数字)
13．(12分)如图所示，a、b、c是匀强电场中的三点，已知a、b两点相距2 cm，b、c相距6 cm，ab与电场线平行，bc与电场线成60°角．将电荷量为＋2×10－8 C的点电荷从a点移到b点时，电场力做功为2×10－6 J．求：
(1)a、b两点电势差；
(2)匀强电场的场强大小；
(3)将电荷从a点经b点移到c点的过程中，电场力做的功是多少？
14．(14分)如图所示，直流电动机和电炉并联后接在直流电源上，电源的内阻r＝2 Ω，电炉的电阻R1＝18 Ω，电动机线圈的电阻R2＝1 Ω，当开关S断开时，电源内电路消耗的热功率P＝72 W；当S闭合时，干路中的电流I＝15 A．求：
(1)电源的电动势E；
(2)S闭合后电动机的机械功率．
15．(14分)如图，直线MN上方有垂直纸面向里的足够大的有界匀强磁场区域，磁感应强度为B，一质量为m，电荷量为q(q
