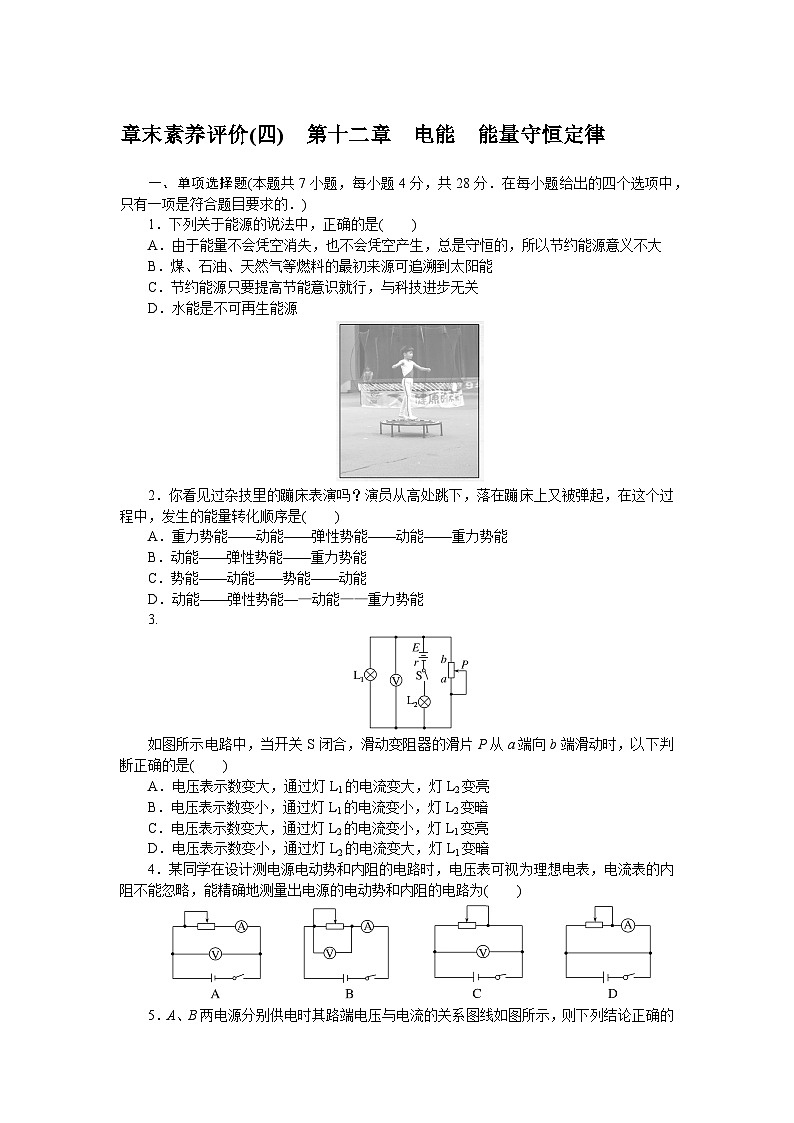

    2024—2025高中物理必修3一轮复习章末素养评价试卷(四)第1页
    2024—2025高中物理必修3一轮复习章末素养评价试卷(四)第2页
    还剩3页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2024—2025高中物理必修3一轮复习章末素养评价试卷(四)

    展开

    这是一份2024—2025高中物理必修3一轮复习章末素养评价试卷(四),共5页。试卷主要包含了单项选择题,多项选择题,非选择题等内容,欢迎下载使用。
    1.下列关于能源的说法中,正确的是( )
    A.由于能量不会凭空消失,也不会凭空产生,总是守恒的,所以节约能源意义不大
    B.煤、石油、天然气等燃料的最初来源可追溯到太阳能
    C.节约能源只要提高节能意识就行,与科技进步无关
    D.水能是不可再生能源
    2.你看见过杂技里的蹦床表演吗?演员从高处跳下,落在蹦床上又被弹起,在这个过程中,发生的能量转化顺序是( )
    A.重力势能——动能——弹性势能——动能——重力势能
    B.动能——弹性势能——重力势能
    C.势能——动能——势能——动能
    D.动能——弹性势能——动能——重力势能
    3.
    如图所示电路中,当开关S闭合,滑动变阻器的滑片P从a端向b端滑动时,以下判断正确的是( )
    A.电压表示数变大,通过灯L1的电流变大,灯L2变亮
    B.电压表示数变小,通过灯L1的电流变小,灯L2变暗
    C.电压表示数变大,通过灯L2的电流变小,灯L1变亮
    D.电压表示数变小,通过灯L2的电流变大,灯L1变暗
    4.某同学在设计测电源电动势和内阻的电路时,电压表可视为理想电表,电流表的内阻不能忽略,能精确地测量出电源的电动势和内阻的电路为( )

    5.A、B两电源分别供电时其路端电压与电流的关系图线如图所示,则下列结论正确的是( )
    A.电源电动势EA=EB
    B.电源内阻rA=rB
    C.电源A的短路电流为0.2 A
    D.电源B的短路电流为0.1 A
    6.如图所示是一种风速测定装置,其中风速表是由电压表改装而成,电源电压不变,R为定值电阻,R1为滑动变阻器.T形管道的竖直管内装有可上下无摩擦自由移动的轻质活塞,活塞通过轻质细杆和滑动变阻器的滑片P相连,S闭合后,当风速增大时,下列说法正确的是( )
    A.活塞向下运动,风速表的示数变小
    B.活塞向上运动,风速表的示数变大
    C.活塞向上运动,滑动变阻器R1两端的电压变大
    D.活塞静止不动,风速表的示数不变
    7.在如图所示的电路中,当滑动变阻器的滑片向下移动时,关于电灯L的亮度及电容器C所带电荷量Q的变化判断正确的是( )
    A. L变暗,Q增大 B.L变暗,Q减小
    C.L变亮,Q增大 D.L变亮,Q减小
    二、多项选择题(本题共3小题,每小题6分,共18分.在每小题给出的四个选项中,有多项符合题目要求.全部选对的得6分,选对但不全的得3分,有选错的得0分.)
    8.
    在如图所示电路中,电源电动势E和内阻r均为定值,当外电路电阻R发生变化时,回路电流I、路端电压U、内电压U′都将随之发生变化,下列图像可能正确表示其变化规律的是( )
    9.
    某学生为“神舟十一号”载人飞船设计了一个可测定竖直方向加速度的装置,其原理可简化为如图,拴在竖直弹簧上的重物与滑动变阻器的滑动头连接,该装置在地面上静止时其电压表的指针指在表盘中央的零刻度处,在零刻度的两侧分别标上对应的正、负加速度值,当加速度方向竖直向上时电压表的示数为正.假设这个装置在“神舟十一号”载人飞船发射、运行和回收过程中使用,下列说法中正确的是( )
    A.飞船在竖直减速上升的过程中,处于失重状态,电压表的示数为负
    B.飞船在竖直减速返回地面的过程中,处于超重状态,电压表的示数为正
    C.飞船在圆轨道上运行时,电压表的示数为零
    D.飞船在圆轨道上运行时,电压表的示数为负
    10.
    如图所示是某型号电吹风的电路图,它主要由电动机M和电热丝R构成.已知电吹风的额定电压为220 V,吹冷风时的功率为120 W,吹热风时的功率为1 000 W.关于该电吹风,下列说法正确的是( )
    A.若S1、S2闭合,则电吹风吹冷风
    B.电热丝的电阻为55 Ω
    C.电动机工作时输出的机械功率为880 W
    D.当电吹风吹热风时,电动机每秒钟消耗的电能为120 J
    三、非选择题(本题共5小题,共54分.按题目要求作答.计算题要有必要的文字说明和解题步骤,有数值计算的要注明单位.)
    11.(7分)测定电源的电动势和内阻的实验电路和U­I图像如图所示,请回答下列问题:
    (1)如图甲所示,在闭合开关之前为防止电表过载,滑动变阻器的滑片P应放在________处(填“a”或“b ”);
    (2)现备有以下器材:
    A.干电池1个
    B.滑动变阻器(0~50 Ω)
    C.电压表(0~3 V)
    D.电压表(0~15 V)
    E.电流表(0~0.6 A)
    F.电流表(0~3 A)
    其中电流表应选________,电压表应选________.(填字母代号)
    (3)如图乙是根据实验数据画出的U­I图像.由此可知这个干电池的电动势E=________ V,内阻r=________ Ω.
    12.(9分)如图所示,在实验室里小王同学用电流传感器和电压传感器等实验器材测干电池的电动势和内电阻.改变电路的外电阻R,通过电压传感器和电流传感器测量不同阻值下电源的路端电压和电流,输入计算机,自动生成U­I图线,如图乙所示.

    (1)由图乙可得干电池的电动势为________ V,干电池的内电阻为________ Ω.
    (2)现有一小灯泡,其U­I曲线如图丙所示,若将此小灯泡接在上述干电池两端,小灯泡的实际功率是________ W.
    13.(10分)某实验小组利用电压表和电阻箱测量电源的电动势和内阻.所用器材有:待测电源、电压表、电阻箱、开关和导线.
    (1)请在如图所示的虚线框中画出实验的电路图.
    (2)实验的主要步骤如下:
    ①检查电压表并调零,按照电路图连线.
    ②调节电阻箱R的阻值至________.
    ③将开关S闭合,调节电阻箱的阻值使电压表指针有足够的偏转,记下此时电阻箱的阻值R和电压表的示数U.
    ④改变电阻箱的阻值,测出几组U及R的数据,作出 eq \f(1,R) ­ eq \f(1,U) 的图像,如图所示.
    (3)由作出的 eq \f(1,R) ­ eq \f(1,U) 图线可求得电动势E=________ V,内阻r=________ Ω.(结果保留2位有效数字)
    14.(12分)如图所示是一种太阳能草坪节能灯,太阳能电池板供一只“10 V 9 W”的电子节能灯工作,若太阳能电池板接收太阳能的有效面积为0.3 m2,平均1小时得到的太阳辐射能为4×105 J,太阳光平均一天按8小时计算,恰好可以供电子节能灯工作10小时.问:(结果保留整数)
    (1)太阳能节能灯的能量转化情况;
    (2)太阳能电池板单位面积上接收太阳能的功率大约是多少?
    (3)太阳能节能灯利用太阳能的效率大约是多少?
    15.(16分)一个允许通过最大电流为2 A的电源和一个滑动变阻器,接成如图甲所示的电路,滑动变阻器最大阻值为R0=22 Ω.路端电压U随外电阻R变化的规律如图乙所示,图中U=12 V的直线为图线的渐近线.试求:
    (1)电源电动势E和内阻r;
    (2)A、B两端空载时输出电压的范围;
    (3)若要保证滑动变阻器的滑片任意滑动时,干路电流不超过2 A,A、B两端所接负载电阻至少多大?
