新高考物理一轮复习考点精讲精练第80讲 带电粒子在交变电或磁场中的运动（2份打包，原卷版+解析版）

这是一份新高考物理一轮复习考点精讲精练第80讲 带电粒子在交变电或磁场中的运动（2份打包，原卷版+解析版），文件包含新高考物理一轮复习考点精讲精练第80讲带电粒子在交变电或磁场中的运动原卷版doc、新高考物理一轮复习考点精讲精练第80讲带电粒子在交变电或磁场中的运动解析版doc等2份试卷配套教学资源，其中试卷共34页， 欢迎下载使用。

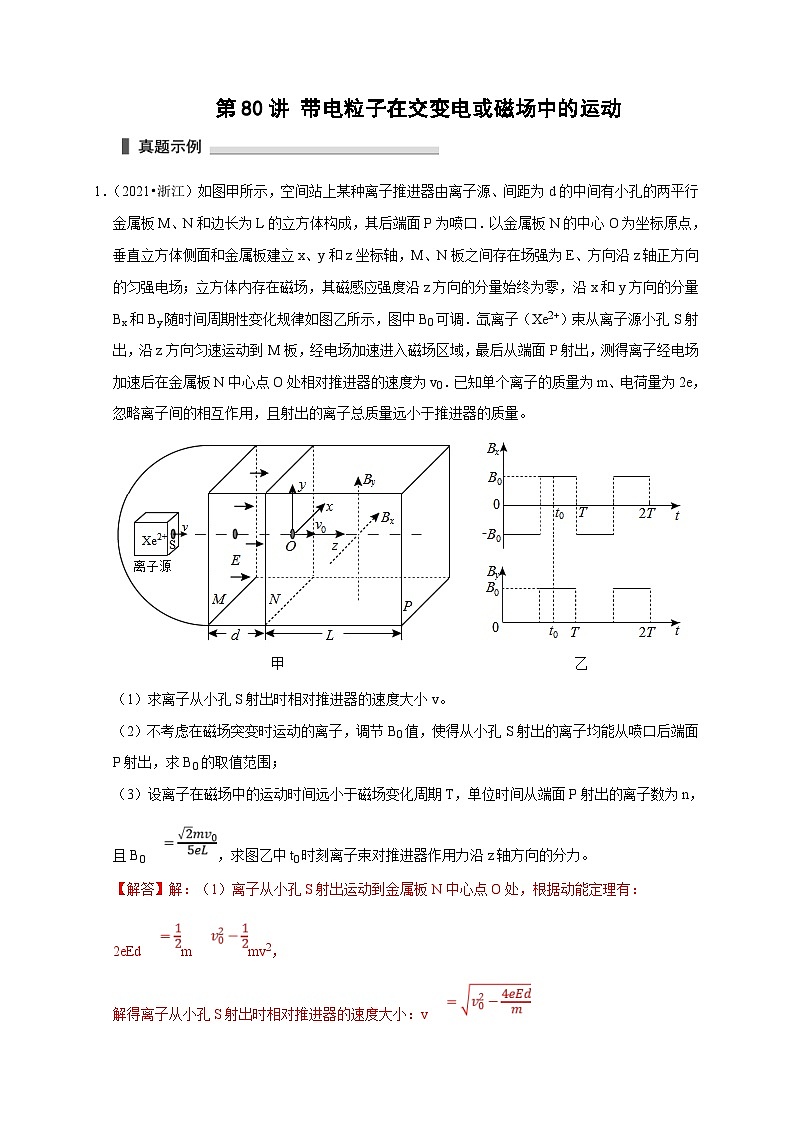

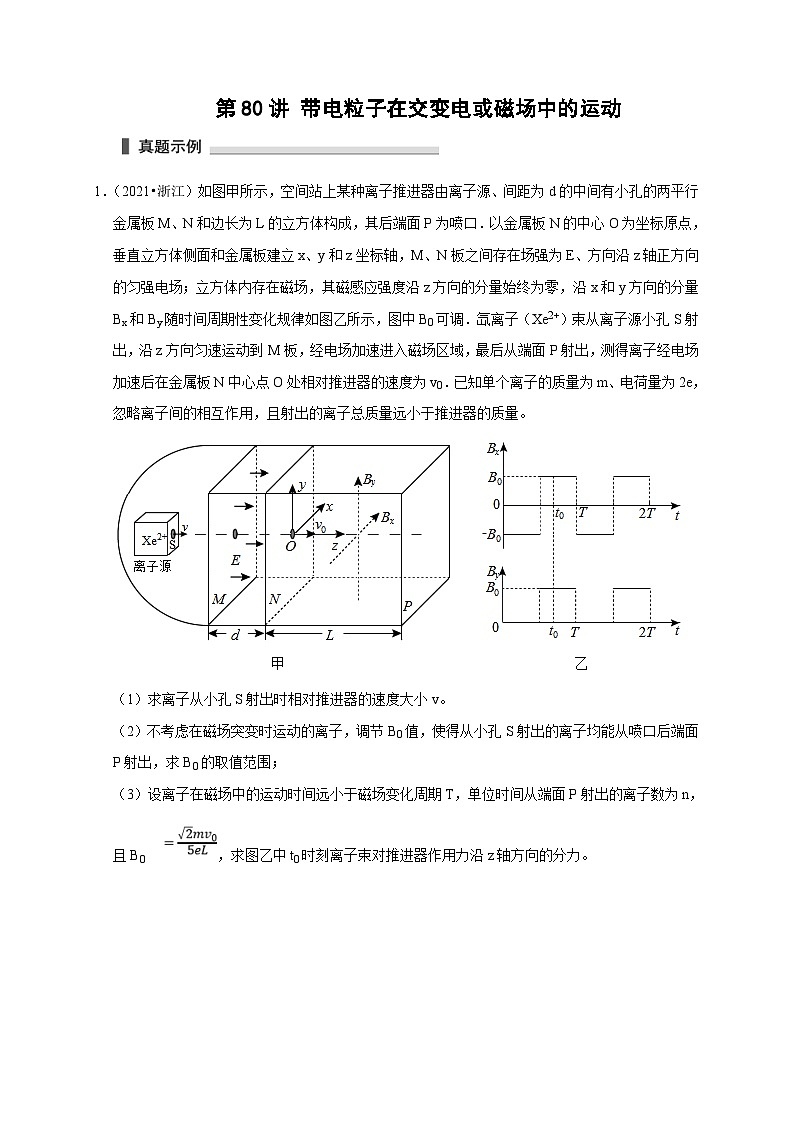

1．（2021•浙江）如图甲所示，空间站上某种离子推进器由离子源、间距为d的中间有小孔的两平行金属板M、N和边长为L的立方体构成，其后端面P为喷口．以金属板N的中心O为坐标原点，垂直立方体侧面和金属板建立x、y和z坐标轴，M、N板之间存在场强为E、方向沿z轴正方向的匀强电场；立方体内存在磁场，其磁感应强度沿z方向的分量始终为零，沿x和y方向的分量Bx和By随时间周期性变化规律如图乙所示，图中B0可调．氙离子（Xe2+）束从离子源小孔S射出，沿z方向匀速运动到M板，经电场加速进入磁场区域，最后从端面P射出，测得离子经电场加速后在金属板N中心点O处相对推进器的速度为v0．已知单个离子的质量为m、电荷量为2e，忽略离子间的相互作用，且射出的离子总质量远小于推进器的质量。
（1）求离子从小孔S射出时相对推进器的速度大小v。
（2）不考虑在磁场突变时运动的离子，调节B0值，使得从小孔S射出的离子均能从喷口后端面P射出，求B0的取值范围；
（3）设离子在磁场中的运动时间远小于磁场变化周期T，单位时间从端面P射出的离子数为n，且B0，求图乙中t0时刻离子束对推进器作用力沿z轴方向的分力。

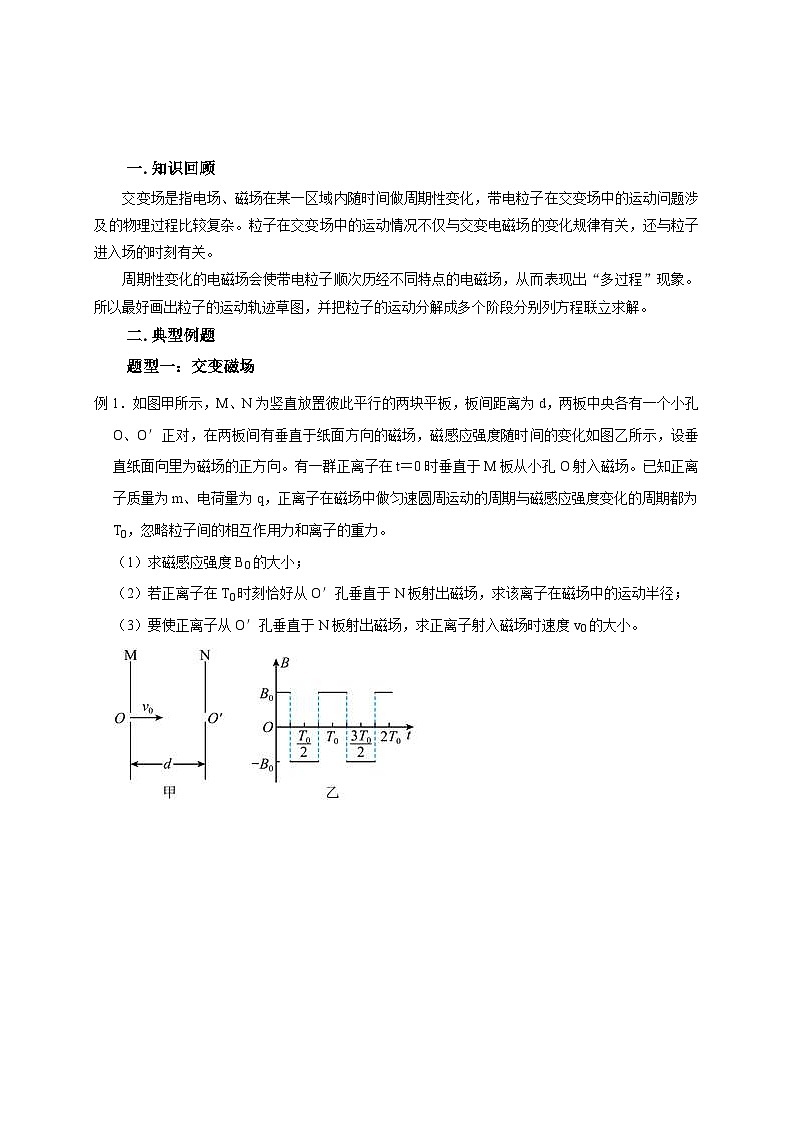

一.知识回顾
交变场是指电场、磁场在某一区域内随时间做周期性变化，带电粒子在交变场中的运动问题涉及的物理过程比较复杂。粒子在交变场中的运动情况不仅与交变电磁场的变化规律有关，还与粒子进入场的时刻有关。
周期性变化的电磁场会使带电粒子顺次历经不同特点的电磁场，从而表现出“多过程”现象。所以最好画出粒子的运动轨迹草图，并把粒子的运动分解成多个阶段分别列方程联立求解。
二.典型例题
题型一：交变磁场
例1．如图甲所示，M、N为竖直放置彼此平行的两块平板，板间距离为d，两板中央各有一个小孔O、O′正对，在两板间有垂直于纸面方向的磁场，磁感应强度随时间的变化如图乙所示，设垂直纸面向里为磁场的正方向。有一群正离子在t＝0时垂直于M板从小孔O射入磁场。已知正离子质量为m、电荷量为q，正离子在磁场中做匀速圆周运动的周期与磁感应强度变化的周期都为T0，忽略粒子间的相互作用力和离子的重力。
（1）求磁感应强度B0的大小；
（2）若正离子在T0时刻恰好从O′孔垂直于N板射出磁场，求该离子在磁场中的运动半径；
（3）要使正离子从O′孔垂直于N板射出磁场，求正离子射入磁场时速度v0的大小。

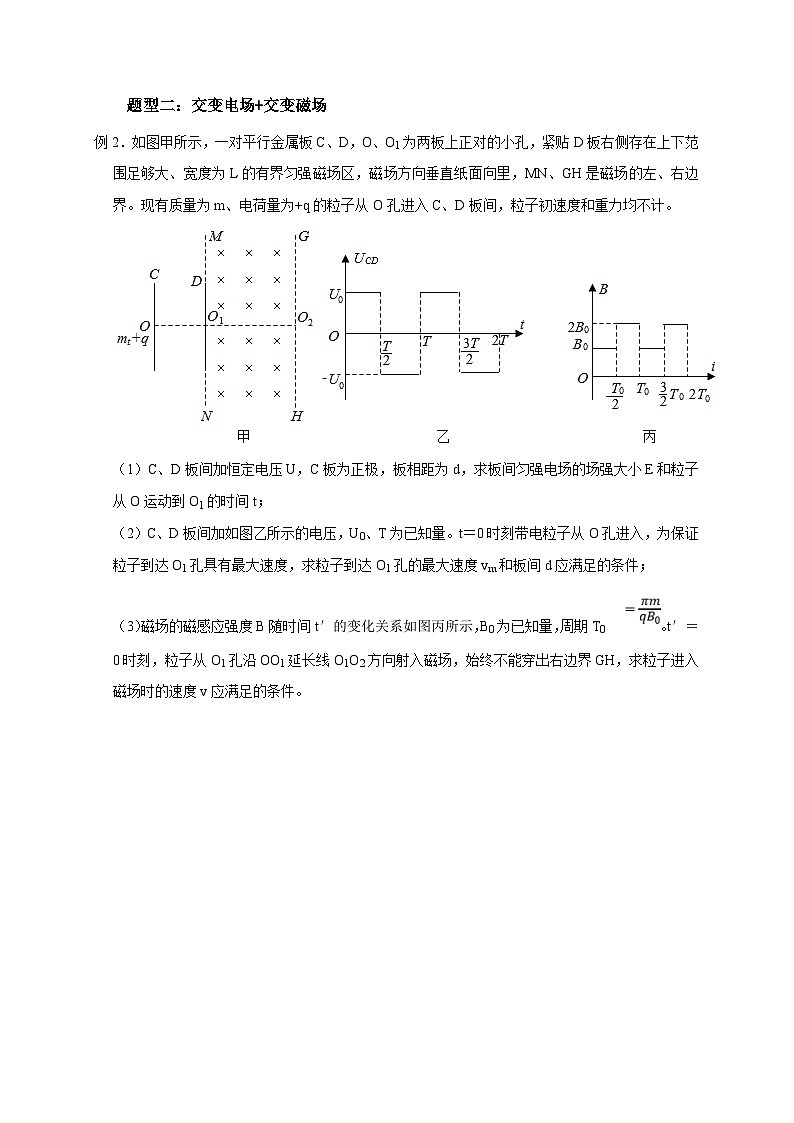

题型二：交变电场+交变磁场
例2．如图甲所示，一对平行金属板C、D，O、O1为两板上正对的小孔，紧贴D板右侧存在上下范围足够大、宽度为L的有界匀强磁场区，磁场方向垂直纸面向里，MN、GH是磁场的左、右边界。现有质量为m、电荷量为+q的粒子从O孔进入C、D板间，粒子初速度和重力均不计。
（1）C、D板间加恒定电压U，C板为正极，板相距为d，求板间匀强电场的场强大小E和粒子从O运动到O1的时间t；
（2）C、D板间加如图乙所示的电压，U0、T为已知量。t＝0时刻带电粒子从O孔进入，为保证粒子到达O1孔具有最大速度，求粒子到达O1孔的最大速度vm和板间d应满足的条件；
（3）磁场的磁感应强度B随时间t′的变化关系如图丙所示，B0为已知量，周期T0。t′＝0时刻，粒子从O1孔沿OO1延长线O1O2方向射入磁场，始终不能穿出右边界GH，求粒子进入磁场时的速度v应满足的条件。
三.举一反三，巩固练习
如图甲所示，一对平行金属板C、D相距为d，两板长L，在CD间加如图乙所示交变电压（U0是已知量，T是不确定的未知量）．平行板右侧是两个紧邻的有界匀强磁场区，磁感应强度大小B1＝B2＝B0，磁场方向都垂直于纸面并相反，磁场边界MM′、NN′、PP′垂直于极板．质量m、电量﹣e的电子以相同的速度不断从左侧沿两板中线OO΄射入极板间，不计电子所受重力作用．
（1）若t＝0时刻在O点进入电场的电子能在0﹣T/2时间段内某时刻穿出极板间，求电子射入初速度v和交变电压周期T应该满足的条件．
（2）若电子射入初速度v0和交变电压周期T满足条件：L，所有从O点射入电场的电子恰好都能够穿出C、D极板，求电子射入的初速度v0．
（3）不考虑电场边缘效应，在（2）的情景下，t时刻射入电场的电子穿出极板间电场后又进入磁场运动，电子经过磁场的偏转又恰好从O′返回板间电场，求图甲中两磁场区宽度l1和l2满足的条件．
如图甲所示，在xOy坐标平面y轴左侧有一速度选择器，速度选择器中的匀强电场方向竖直向下，两板间的电压为U，距离为d；匀强磁场磁感应强度大小为B、方向垂直纸面向里．xOy坐标平面的第一象限（包括x、y轴）内存在磁感应强度大小为BO、方向垂直于xOy平面且随时间做周期性变化的匀强磁场，如图乙所示（磁场方向垂直xOy平面向里的为正）．一束比荷不同的带正电的粒子恰能沿直线通过速度选择器，在t＝0时刻从坐标原点O垂直射入周期性变化的磁场中．部分粒子经过一个磁场变化周期TO后，速度方向恰好沿x轴正方向．不计粒子的重力，求：
（1）粒子进入周期性变化的磁场的速度”；
（2）请用三角板和圆规作出经一个磁场变化周期TO后，速度方向恰好沿x轴正方向，且此时纵坐标最大的粒子的运动轨迹，并求出这种粒子的比荷上；
（3）在（2）中所述的粒子速度方向恰好沿x轴正方向时的纵坐标y．
如图（a）所示，水平直线MN下方有竖直向上的匀强电场，现将一重力不计、比荷C/kg的正电荷置于电场中的O点由静止释放，经过时间s以后，电荷以v0＝1.5×104m/s的速度通过MN进入其上方的均匀磁场，磁场与纸而垂直，磁感应强度B按图（b）所示规律周期性变化，图（b）中磁场以垂直纸面向里为正，以电荷第一次通过MN时为t＝0时刻。求：
（1）匀强电场的电场强度E；
（2）图（b）中ts时刻电荷与O点的水平距离；
（3）如果在O点正右方43.5cm处有一垂直于MN的足够大的挡板，求电荷从O点出发运动到挡板的时间。
如图甲所示，以两虚线M、N为边界，中间存在平行纸面且与边界垂直的电场，M、N间电压UMN的变化图像如图乙所示，电压的最大值为U0、周期为T0，M、N两侧为相同的匀强磁场区域Ⅰ、Ⅱ，磁场方向垂直纸面向里，磁感应强度均为B，当t＝0时，将一带正电的粒子从边界线M上的A处由静止释放，经电场加速后进入磁场，粒子在磁场中做圆周运动的周期也为T0。两虚线M、N间宽度很小，粒子在其间的运动时间忽略不计，也不考虑粒子所受的重力。
（1）求该粒子的比荷；
（2）求粒子第1次和第3次到达磁场区域Ⅰ的左边界线N的两位置间的距离Δd；
（3）若粒子的质量增加到原来质量的倍，电荷量不变，t＝0时，将其在A处由静止释放，求t＝2T0时粒子的速度大小v。
如图甲所示，在xOy平面的第一象限内存在周期性变化的磁场，规定磁场垂直纸面向内的方向为正，磁感应强度B随时间t的变化规律如图乙所示。质量为m、电荷量为+q的粒子，在t＝0时刻沿x轴正方向从坐标原点O射入磁场。图乙中T0为未知量，不计粒子的重力（sin37°＝0.6，cs37°＝0.8）。
（1）若粒子射入磁场时的速度为v0，求0～时间内粒子做匀速圆周运动的半径；
（2）若粒子恰好不能从Oy轴射出磁场，求磁感应强度变化的周期T0；
（3）若使粒子能从坐标为（d，d）的D点平行于Ox轴射出，求射入磁场时速度大小。
如图甲所示，在xOy平面的第一象限内（含x轴和y轴的正半轴）存在周期性变化的磁场，规定垂直纸面向内的方向为正，磁感应强度B随时间t的变化规律如图乙所示．某质量为m、电荷量为+q的粒子，在t＝0时刻沿x轴正方向从坐标原点O射入磁场．图乙中T0为未知量．已知B0＝K，sin37°＝0.6，cs37°＝0.8．求：
（1）0～T0时间内粒子做匀速圆周运动的角速度ω；
（2）若粒子不能从y轴正半轴射出磁场，磁感应强度变化周期的最大值T0m；
（3）若粒子能沿x轴正方向通过坐标为（3d，4d）的D点，其射入磁场时速率v．
