粤科版（2019）必修 技术与设计2一 控制同步训练题

这是一份粤科版（2019）必修 技术与设计2一 控制同步训练题，共13页。试卷主要包含了选择题，填空题，简答题，分析题，计算题，设计题等内容，欢迎下载使用。

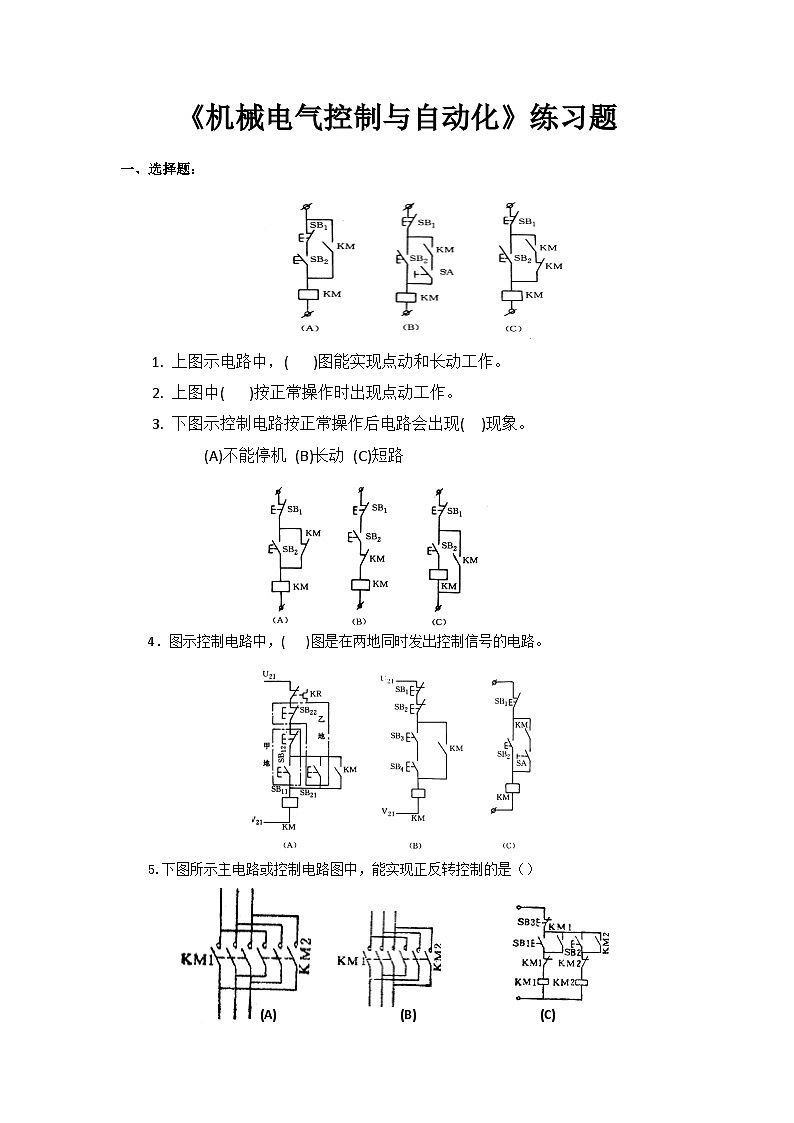

一、选择题：
1. 上图示电路中，( )图能实现点动和长动工作。
2. 上图中( )按正常操作时出现点动工作。
3. 下图示控制电路按正常操作后电路会出现( )现象。
(A)不能停机 (B)长动 (C)短路
4．图示控制电路中，( )图是在两地同时发出控制信号的电路。

5.下图所示主电路或控制电路图中，能实现正反转控制的是（）
(A) (B)(C)

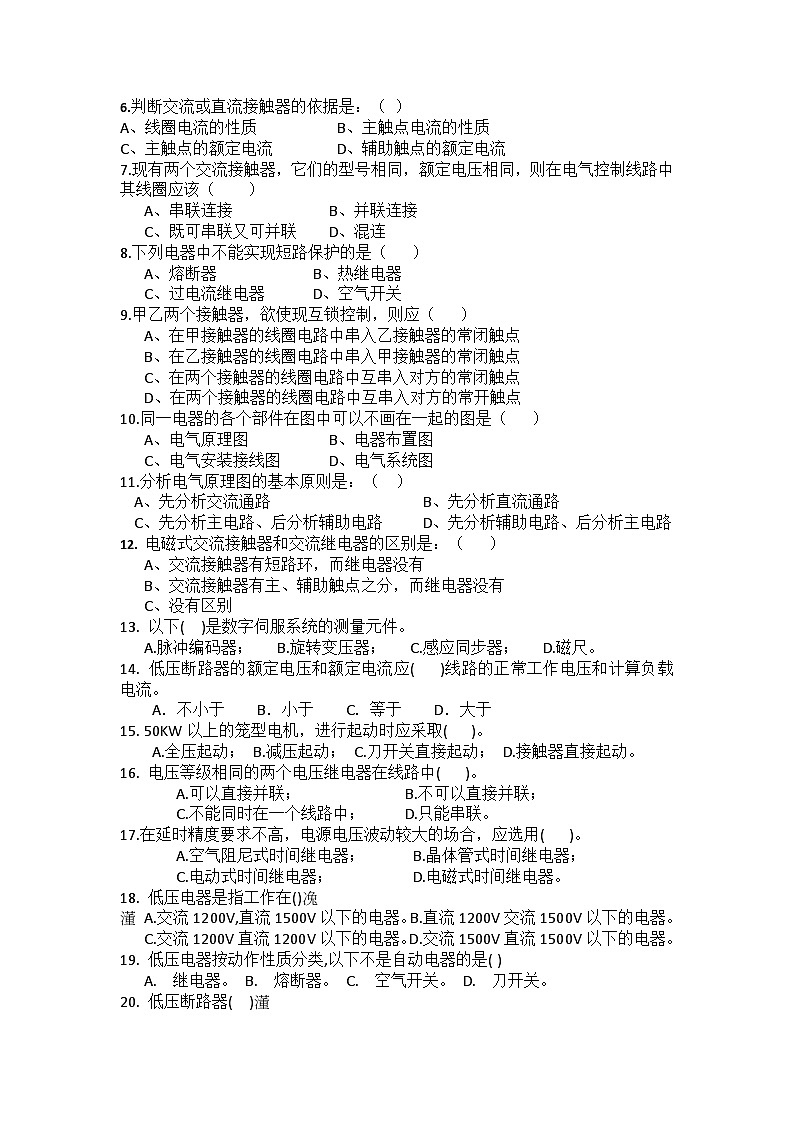

6.判断交流或直流接触器的依据是：（ ）
A、线圈电流的性质 B、主触点电流的性质
C、主触点的额定电流 D、辅助触点的额定电流
7.现有两个交流接触器，它们的型号相同，额定电压相同，则在电气控制线路中其线圈应该（ ）
A、串联连接 B、并联连接
C、既可串联又可并联 D、混连
8.下列电器中不能实现短路保护的是（ ）
A、熔断器 B、热继电器
C、过电流继电器 D、空气开关
9.甲乙两个接触器，欲使现互锁控制，则应（ ）
A、在甲接触器的线圈电路中串入乙接触器的常闭触点
B、在乙接触器的线圈电路中串入甲接触器的常闭触点
C、在两个接触器的线圈电路中互串入对方的常闭触点
D、在两个接触器的线圈电路中互串入对方的常开触点
10.同一电器的各个部件在图中可以不画在一起的图是（ ）
A、电气原理图 B、电器布置图
C、电气安装接线图 D、电气系统图
11.分析电气原理图的基本原则是：（ ）
A、先分析交流通路 B、先分析直流通路
C、先分析主电路、后分析辅助电路 D、先分析辅助电路、后分析主电路
12. 电磁式交流接触器和交流继电器的区别是：（ ）
A、交流接触器有短路环，而继电器没有
B、交流接触器有主、辅助触点之分，而继电器没有
C、没有区别
13. 以下( )是数字伺服系统的测量元件。
A.脉冲编码器； B.旋转变压器； C.感应同步器； D.磁尺。
14. 低压断路器的额定电压和额定电流应( )线路的正常工作电压和计算负载电流。
A．不小于 B．小于 C．等于 D．大于
15. 50KW以上的笼型电机，进行起动时应采取( )。
A.全压起动； B.减压起动； C.刀开关直接起动； D.接触器直接起动。
16. 电压等级相同的两个电压继电器在线路中( )。
A.可以直接并联； B.不可以直接并联；
C.不能同时在一个线路中； D.只能串联。
17.在延时精度要求不高，电源电压波动较大的场合，应选用( )。
A.空气阻尼式时间继电器； B.晶体管式时间继电器；
C.电动式时间继电器； D.电磁式时间继电器。
18. 低压电器是指工作在()
 A.交流1200V,直流1500V以下的电器。B.直流1200V交流1500V以下的电器。
C.交流1200V直流1200V以下的电器。D.交流1500V直流1500V以下的电器。 19. 低压电器按动作性质分类,以下不是自动电器的是( )
A. 继电器。 B. 熔断器。 C. 空气开关。 D. 刀开关。

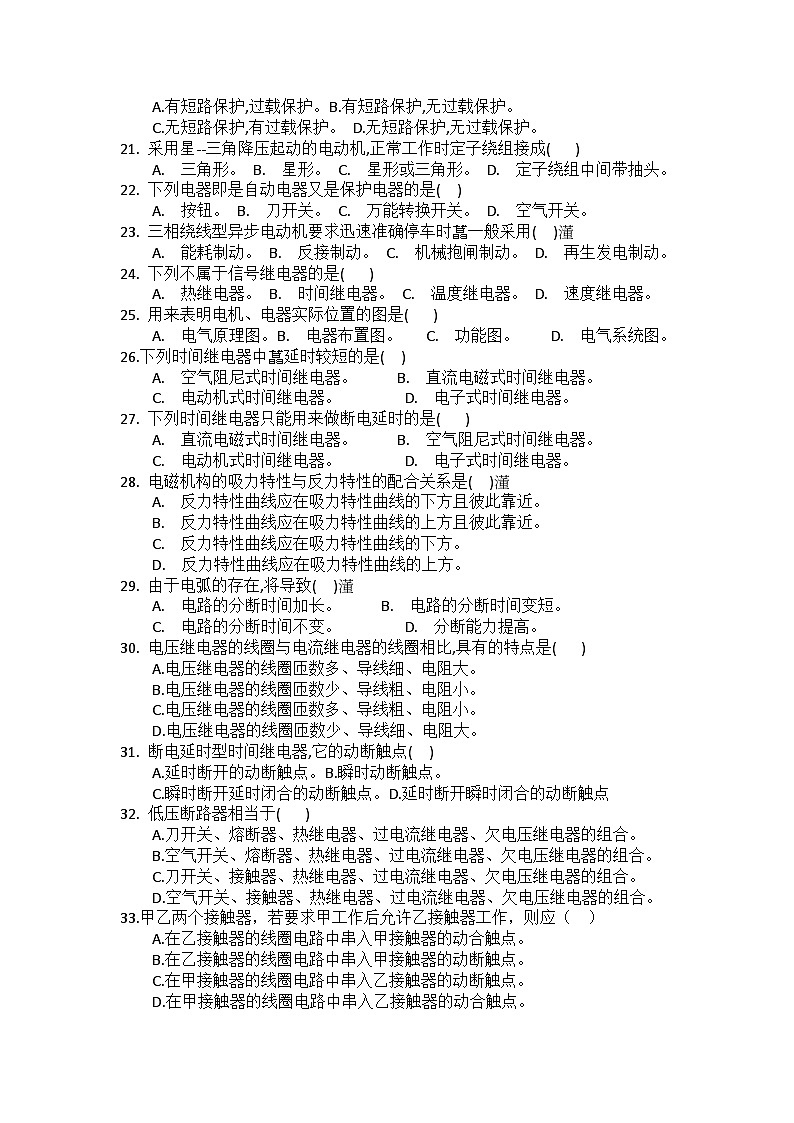

20. 低压断路器( )
A.有短路保护,过载保护。B.有短路保护,无过载保护。
C.无短路保护,有过载保护。 D.无短路保护,无过载保护。
21. 采用星--三角降压起动的电动机,正常工作时定子绕组接成( )
A. 三角形。 B. 星形。 C. 星形或三角形。 D. 定子绕组中间带抽头。 22. 下列电器即是自动电器又是保护电器的是( )
A. 按钮。 B. 刀开关。 C. 万能转换开关。 D. 空气开关。
23. 三相绕线型异步电动机要求迅速准确停车时一般采用( )
A. 能耗制动。 B. 反接制动。 C. 机械抱闸制动。 D. 再生发电制动。
24. 下列不属于信号继电器的是( )
A. 热继电器。 B. 时间继电器。 C. 温度继电器。 D. 速度继电器。
25. 用来表明电机、电器实际位置的图是( )
A. 电气原理图。B. 电器布置图。 C. 功能图。 D. 电气系统图。
26.下列时间继电器中延时较短的是( )
A. 空气阻尼式时间继电器。 B. 直流电磁式时间继电器。
C. 电动机式时间继电器。 D. 电子式时间继电器。
27. 下列时间继电器只能用来做断电延时的是( )
A. 直流电磁式时间继电器。 B. 空气阻尼式时间继电器。
C. 电动机式时间继电器。 D. 电子式时间继电器。
28. 电磁机构的吸力特性与反力特性的配合关系是( )
A. 反力特性曲线应在吸力特性曲线的下方且彼此靠近。
B. 反力特性曲线应在吸力特性曲线的上方且彼此靠近。
C. 反力特性曲线应在吸力特性曲线的下方。
D. 反力特性曲线应在吸力特性曲线的上方。
29. 由于电弧的存在,将导致( )
A. 电路的分断时间加长。 B. 电路的分断时间变短。
C. 电路的分断时间不变。 D. 分断能力提高。
30. 电压继电器的线圈与电流继电器的线圈相比,具有的特点是( )
A.电压继电器的线圈匝数多、导线细、电阻大。
B.电压继电器的线圈匝数少、导线粗、电阻小。
C.电压继电器的线圈匝数多、导线粗、电阻小。
D.电压继电器的线圈匝数少、导线细、电阻大。
31. 断电延时型时间继电器,它的动断触点( )
A.延时断开的动断触点。B.瞬时动断触点。
C.瞬时断开延时闭合的动断触点。D.延时断开瞬时闭合的动断触点
32. 低压断路器相当于( )
A.刀开关、熔断器、热继电器、过电流继电器、欠电压继电器的组合。
B.空气开关、熔断器、热继电器、过电流继电器、欠电压继电器的组合。
C.刀开关、接触器、热继电器、过电流继电器、欠电压继电器的组合。
D.空气开关、接触器、热继电器、过电流继电器、欠电压继电器的组合。
33.甲乙两个接触器，若要求甲工作后允许乙接触器工作，则应（ ）
A.在乙接触器的线圈电路中串入甲接触器的动合触点。
B.在乙接触器的线圈电路中串入甲接触器的动断触点。
C.在甲接触器的线圈电路中串入乙接触器的动断触点。
D.在甲接触器的线圈电路中串入乙接触器的动合触点。
34. 下列电器中不能实现短路保护的是（ ）
A.熔断器。B.热继电器。C.过电流继电器。D. 空气开关。
35.现有两个交流接触器他们的型号相同额定电压相同则在电气控制线路中其线圈应该（ ）
A. 串联连接。B.并联连接。C. 既可串联连接又可并联连接。
36.全压启动适合的电机类型为（ ）
A. 5kw以下。B.10kw以下。C.20kw以下。D.100kw以下。
36. 下列不包含在电气工程图中的是（ ）
A.电气原理图。B.电器布置图。C.电气元器件说明图。D.电气安装接线图。
37. 低压断路器不具有的保护是（ ）
A.失压保护。B.过载保护。C.过压保护。D.短路保护。
38.下列三项异步电动机启动方式中，功率损耗大的是（ ）
A.全压启动。B. 定子串电阻减压启动。
C.自耦变压器减压启动。D. 星-三角减压启动。
39.下列制动方式中，能平滑制动的是（ ）
A.断电抱闸制动，B.通电抱闸制动，C.反接制动，D.能耗制动
二、填空题
1. 所谓闭环控制系统是指测量 被测量的偏差 ，并将其部分或全部返回到 输入端 ，控制信号由前向通道传递到输出端，并由 通道返回输入端，构成了 闭环反馈 。
2.时间继电器有四种延时动作的触头，即 延时闭合常开触头，符号为 ；延时断开常闭_触头，符号为 ； 延时断开常开触头，符号为 ；延时闭合常闭 触头，符号为 。
3. 在晶闸管整流电路中，控制极的电压越大，则 越小， _越大，那么整流输出电压的平均值 。
4. 速度继电器的作用是依靠 速度 大小为信号与接触器相配合，常用来对电动机实现 反接 制动。
5. 电动机调速的静态指标主要有： 调速范围、平滑性、静差度 和经济性。
6.交流异步电动机的调速方法可分为 变极对数 调速、 变转差率 调速和
变频调速。
7. 影响电动机功率选择有三方面因素： 电机发热 、 允许过载
和 启动能力 。
8. 机械电气自动化的主要内容由 电力拖动 和 电器控制 等组成。
9.现代观点认为，机械设备由 驱动部分 、 控制部分 、 主机 及
检测显示 四部分组成。
10. 闭环控制系统的原理是：需要控制的是受控对象的 被控量 ，测量的是 被控量 对 给定值 的偏差；系统中控制信号往复循环，沿前向通道传递到输出端，并由 反馈 通道返回到输入端，构成闭合回路。
11常用的电气控制系统保护环节包括： 短路保护 、 失电压保护 、
欠电压保护 、 直流电机弱磁保护 、 过电压保护 、 过电流保护 、 其他保护 。
12. 调速是以改变电动机或电源参数的方法来 强迫 电动机发生转速
改变 或转速 不变 。
13. 交流电机调速的三种方法是： 变极对数 、 变静差度 、 变频 。
14. 电机铭牌上标识的额定功率的含义是指在环境温度为 ４０ 时，电动机带 额定 负载长期连续工作时，电动机绕组绝缘材料达到允许的最高 允许的极限 。
15. 按照电机发热的不同情况，电机工作制分为 连续工作、 短时工作 、
断续工作 三类工作方式。
16.电气控制系统中长设的保护环节有： 过载、短路、过电压 。
17.机床多地点控制的实现方法是： 启动按钮并联，停止按钮串联 。
18.电动机的过载保护一般采用： 热继电器
19. 国家规定短时工作制电机的标准时间为： 15、30、60、90 四种，断续周期性工作制的标准负载率为：15%、25%、40% 、60% 四种。
20. 交流接触器E型铁心端面装有短路环的目的是: 分磁 。
21. 电压继电器线圈与电流继电器线圈相比，具有的特点是: 匝数多、导线细 。
22. 试举出两种不频繁地手动接通和分断电路的开关电器： 刀开关、转换开关 ，热继电器是对电动机进行 过载 保护的电器；熔断器是用于供电线路和电气设备的短路保护保护的电器。
23. 接触器型号CZ 18-40，三段表示的意义分别为 、 、
。接触器选用时，主触点的额定工作电流应 大于 或_ 等于 负载电路的电流，吸引线圈的额定电压应与控制回路相等。
24. 时间继电器种类很多，按其动作原理分为电磁式，空气阻尼式，电动式，电子式，按延时方式分为 通电延时 和 断电延时 。空气阻尼式时间继电器是利用空气阻尼作用原理产生延时。
25. 三相异步电动机降压起动方法有_定子串电阻_、_星形三角形__、_自偶变压器_ 等。
26. 画出指定低压电器图形符号，并标注文字符号或写出图形名称。
__________
__________
(1)接近开关 （2）单相断路器
（3）
27. 车削加工中主运动是____________，进给运动是_______________。
28. 速度继电器主要用于笼型异步电动机的___反接制动控制___控制，又称为 _反接制动__ 继电器，一般速度继电器触点动作转速为_120_，触点复位转速在__100_以下。
29. 试举出两种主令电器： 按钮、行程开关、接近开关 。
30. 按国标规定，“停止”按钮必须是 红色 色，“启动”按钮必须是 绿色 色。
31. 各种低压电气在结构上都有主触头及灭弧装置、 辅助触头 和操作结构等部分组成。
32.电磁机构由 线圈 、铁心、衔铁等几部分组成。
33. 工作在交流电压1200V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。
34. 电气设备图纸有 电器原理 图、电器布置 图、电器接线安装 图。
35.双速电动机的定子绕组在低速时是(星形 )联结，高速时是( 三角形 )联结.
36. 通常电压继电器( 并 )联在电路中，电流继电器( 串 )联在电路中。
37. 异步电动机的转速公式n=（ （1-S）60f/p ）.
38. 熔断器的类型有瓷插式、（ 螺旋式 ）和（ 管式 ）三种.
39. 、继电器是两态元件，它们只有（ 闭合和断开 ）两种状态.
40. 、反接制动的优点是（电流大、制动力矩大、制动迅速 ）, 反接制动的缺点是（ 冲击大，速度继电器不可靠时会反向启动 ）
41. 直流电机正在运行时，磁场突然消失，其转速会（增加 ），甚至发生（ 飞车事故 ）
42. 电磁式中间继电器实质上是一种电磁式（ 电流 ）继电器.
43. ( )和（ ）串联组合成负荷开关; 封闭式负荷开关，俗称（ ）;开启式负荷开关俗称（ ）; 刀开关的额定电压应（ ）线路电压.
44. 通常漏电保护器与低压断路器组合构成（ ）.
三、简答题：
1、下图所示是什么调速系统？当电机负载增大，分别说明电机转速，，，的变化趋势？
2. 根据图示的直流他激电机电枢回路原理图回答下列问题：
（1）推导其机械特性方程；（为电机转速，M为负载转矩）
（2）根据指出其调速方法；
（3）对于各种调速方法给出三个由小到大的不同参数时的特性曲线图。
3. 若某直流他激电机的，，试求：
（1）电机调速范围的含义是什么？
（2）时的调速范围D及等于多少？
4.电流截止负反馈的作用是什么（限流保护）？试画出其转速特性n=f(Ia),并加以说明：转折点电流I0，堵转电流Idz，比较电压Ub如何选？
5. 有静差调节系统和无静差调节系统的含义是什么？
6. 何谓恒功率调速和恒转矩调速？电动机的调速性质如何与生产机械的负载特性相配合？
7.何谓整流？何谓逆变及逆变器？有源逆变与无源逆变的含义是什么？
8. 既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?
9.接触器与继电器有什么区别？
10. 电气原理图中，QS、FU、KM、KT、KA、SB、SQ、FR分别是什么电器元件的文字符号？
四、分析题
1. 下图所示为异步电机降压启动控制线路，根据图中线路分析：
（1）什么叫自锁？
（2）KT起到什么作用？
（3）接触器KM1下面的索引表的含义是什么
（4）分析该电路图的工作原理。
2. 如图所示为一电炉温度自动控制系统原理图，回答以下问题：
（1）被控对象、被控量、给定值、以及干扰量分别是什么？
（2）执行元件和调节元件分别是什么？
执行元件：电机和减速器，调节元件：功率放大器
（3）该系统属于 _控制系统。
（4）画出该系统的自动控制方块图，简述系统的工作原理。
3. 根据下图分析:
(1)下图表示什么控制电路？
(2)线圈ＫＭ１电路的自锁如何实现？按钮SB1和SB2各起什么作用？
(3)BV的名称是什么？有何作用？
(4)什么叫互锁？
(5)分析该电路图的工作原理。
4. 指出下图各电路有什么问题？
5. 下图是用于实现三相异步电机正反转控制电路，指出有什么问题？并将其修改为正-反直接转换运行的控制电路。
6. 分析下图控制线路的工作原理。
7. 分析下列控制线路，完成下列要求：
(a)说明主电路中接触器的作用；
(b)分析控制电路，写出控制过程；
(c)写出电路中用到哪些保护
下图是刀架自动往返的控制线路图，它是利用行程开关来实现的，其中SQ1安装在左端进行后退的位置A上，SQ2安装在右端需要进行前进的位置B上，工作示意图如下：
前进
SQ1 A B SQ2
后退
控制线路图如下：
五、计算题
1. 如图所示为某一工作环境温度为45°C的电动机负载图。若其工作制度为短时工作制设计的电机，试就下列两种情况下计算所需的电动机的最小扭矩。
若选过载系数为2.5的长期工作制电机。
若选专为短时工作制设计的电机。
75
5
3
4
100
2. 某一调速系统在高速时的理想空载转速n01=1450r/min，低速时的理想空载转速n01=100r/min，额定负载时的转速降ΔnN=50r/min。试：
= 1 \* GB3 ①画出该系统的静特性；
= 2 \* GB3 ②求出调速范围D和低速时系统的静差度S2；
= 3 \* GB3 ③写出系统的调速范围D、静差度S2、最高转速nmax和转速降ΔnN四者之间的关系；
= 4 \* GB3 ④在nmax与S2一定时，扩大调速范围的方法是什么？调速系统中应采取什么措施保证转速的稳定性？
3.
六、设计题
1. 如图所示为某送料小车自动循环示意图，其自动循环过程为：按下SB1→小车左行→碰到行程开关SQ1时，停止左行，开始装料→经过一段时间后自动右行→碰到行程开关SQ2，停止右行，开始卸料→经过一段时间后自动左行，依此循环，如下图示。试设计其控制线路（注：用接触器KM1控制装料，用接触器KM2控制卸料，用接触器KM3控制小车左行，用接触器KM4控制小车右行，用时间继电器KT1控制装料时间，KT2控制卸料时间，用按钮SB3控制整个控制线路的通断）。
2. 设计一控制电路，要求电机M1启动一段时间后，自动停止；再过一段时间后，电机M1自动反转；运行一段时间后全部自动停止；也能实现手动全部停止。
3、设计一条自动运输线的继电—接触器控制电路。该自动运输线由两台鼠笼式异步电动机拖动，其中M1拖动运输机，M2拖动卸料机。要求：
= 1 \* GB3 ①M1先启动，才允许M2启动；
= 2 \* GB3 ②M2先停止，经一段时间后M1才自动停止，M2还可以单独停止；
= 3 \* GB3 ③两台电动机均有短路保护和长期过载保护；
试绘出主电路和控制电路。
