新高考物理一轮复习考点练习考向19 带电粒子在复合场运动（含解析）

这是一份新高考物理一轮复习考点练习考向19 带电粒子在复合场运动（含解析），共21页。
带电粒子在电场和磁场的复合场中运动
带电粒子在组合场中运动
拓展题：临界问题、特殊轨迹运动

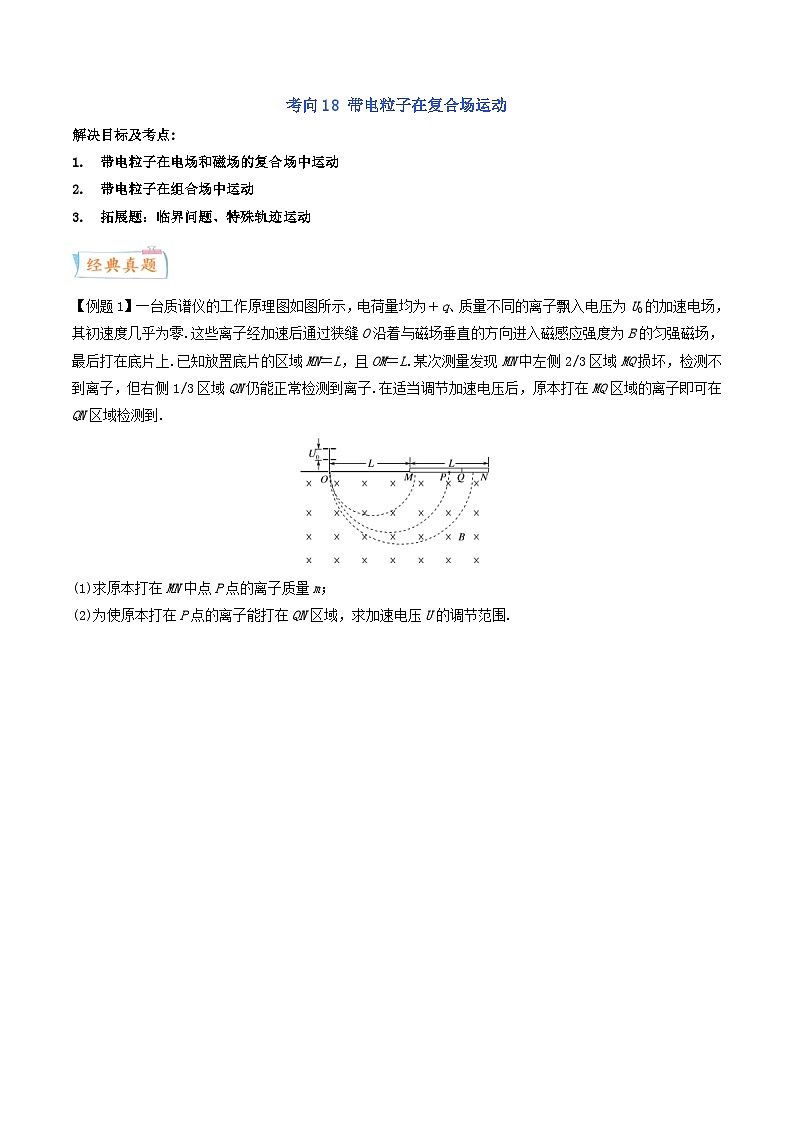

【例题1】一台质谱仪的工作原理图如图所示，电荷量均为＋q、质量不同的离子飘入电压为U0的加速电场，其初速度几乎为零.这些离子经加速后通过狭缝O沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场，最后打在底片上.已知放置底片的区域MN＝L，且OM＝L.某次测量发现MN中左侧2/3区域MQ损坏，检测不到离子，但右侧1/3区域QN仍能正常检测到离子.在适当调节加速电压后，原本打在MQ区域的离子即可在QN区域检测到.
(1)求原本打在MN中点P点的离子质量m；
(2)为使原本打在P点的离子能打在QN区域，求加速电压U的调节范围.

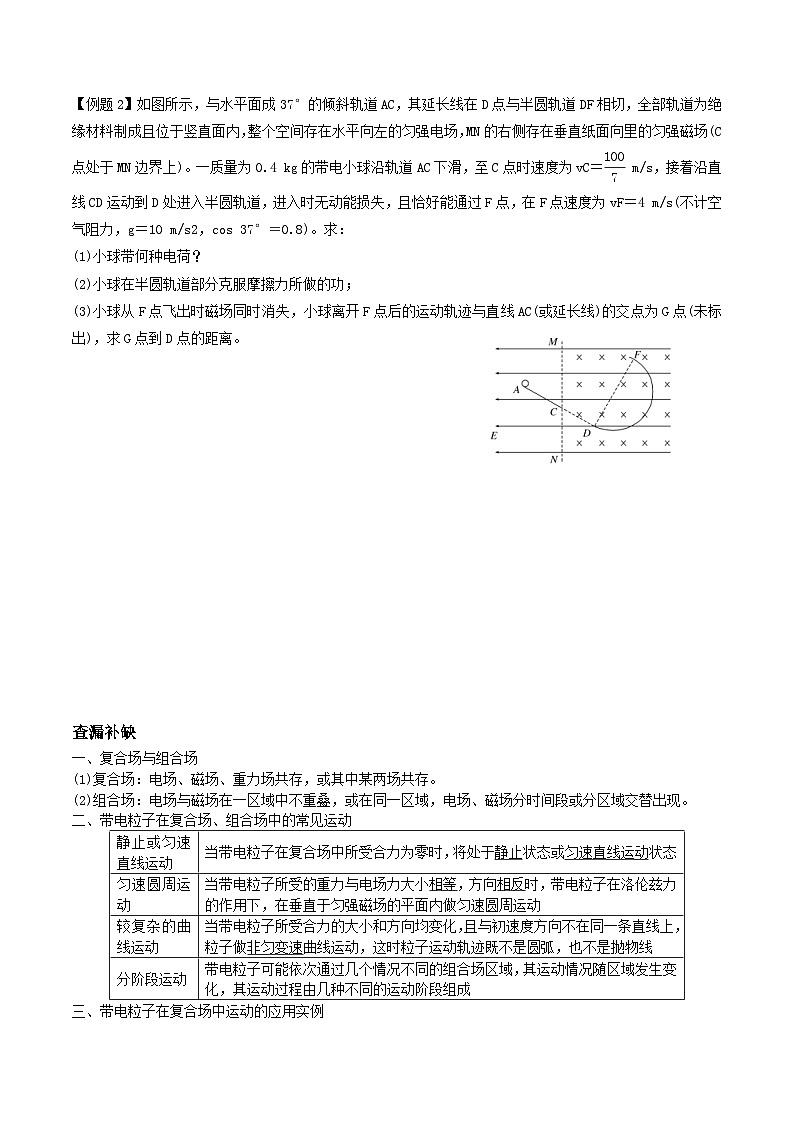

【例题2】如图所示，与水平面成37°的倾斜轨道AC，其延长线在D点与半圆轨道DF相切，全部轨道为绝缘材料制成且位于竖直面内，整个空间存在水平向左的匀强电场，MN的右侧存在垂直纸面向里的匀强磁场(C点处于MN边界上)。一质量为0.4 kg的带电小球沿轨道AC下滑，至C点时速度为vC＝eq \f(100,7) m/s，接着沿直线CD运动到D处进入半圆轨道，进入时无动能损失，且恰好能通过F点，在F点速度为vF＝4 m/s(不计空气阻力，g＝10 m/s2，cs 37°＝0.8)。求：
(1)小球带何种电荷？
(2)小球在半圆轨道部分克服摩擦力所做的功；
(3)小球从F点飞出时磁场同时消失，小球离开F点后的运动轨迹与直线AC(或延长线)的交点为G点(未标出)，求G点到D点的距离。













查漏补缺
一、复合场与组合场
(1)复合场：电场、磁场、重力场共存，或其中某两场共存。
(2)组合场：电场与磁场在一区域中不重叠，或在同一区域，电场、磁场分时间段或分区域交替出现。
二、带电粒子在复合场、组合场中的常见运动

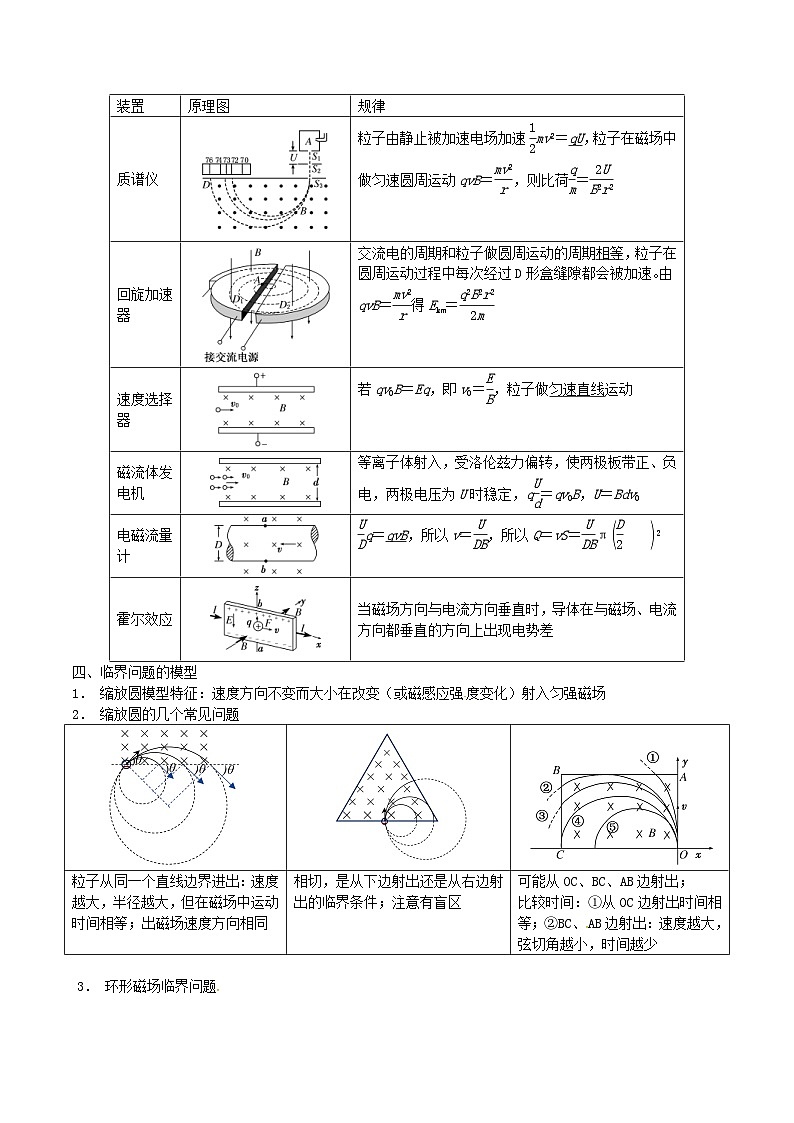

三、带电粒子在复合场中运动的应用实例
四、临界问题的模型
1． 缩放圆模型特征：速度方向不变而大小在改变（或磁感应强度变化）射入匀强磁场
2． 缩放圆的几个常见问题

3． 环形磁场临界问题
4． 旋转圆模型特征：速度大小不变而方向不限定（如0—180°范围内）射入匀强磁场中
5． 旋转圆的几个常见问题
6． 圆形有界磁场中的旋转圆问题
7． 找临界点的方法
以题目中的“恰好”“最大”“最高”“至少”等词语为突破口，借助半径R和速度v(或磁场B)之间的约束关系进行动态运动轨迹分析，确定轨迹圆和边界的关系，找出临界点，然后利用数学方法求解极值，常用结论如下：
(1)刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与磁场边界相切。
(2)当速率v一定时，弧长(或弦长)越长，圆心角越大，则带电粒子在有界磁场中运动的时间越长。
(3)当速率v变化时，圆周角大的，对应的运动时间也越长。
考点: 带电粒子在叠加场中的运动
【例题3】如图所示，空间中存在着水平向右的匀强电场，电场强度大小E＝5eq \r(3) N/C，同时存在着垂直纸面向里的匀强磁场，其方向与电场方向垂直，磁感应强度大小B＝0.5 T.有一带正电的小球，质量m＝1×10－6 kg，电荷量q＝2×10－6 C，正以速度v在图示的竖直面内做匀速直线运动，当经过P点时撤掉磁场(不考虑磁场消失引起的电磁感应现象)，取g＝10 m/s2，求：
(1)小球做匀速直线运动的速度v的大小和方向；
(2)从撤掉磁场到小球再次穿过P点所在的这条电场线经历的时间t.











考点: 带电粒子在组合场中运动
【例题4】如图，空间存在方向垂直于纸面(xOy平面)向里的磁场.在x≥0 区域，磁感应强度的大小为B0；x＜0区域，磁感应强度的大小为λB0(常数λ＞1).一质量为m、电荷量为q(q＞0)的带电粒子以速度v0从坐标原点O沿x轴正向射入磁场，此时开始计时，当粒子的速度方向再次沿x轴正向时，求：(不计重力)
(1)粒子运动的时间；
(2)粒子与O点间的距离.




【例题5】如图12所示，将某正粒子放射源置于原点O，其向各方向射出的粒子速度大小均为v0、质量均为m、电荷量均为q。在0≤y≤d的一、二象限范围内分布着一个匀强电场，方向与y轴正向相同，在d
