新高考物理一轮复习讲与练专题8.3 电源电动势和内阻的测量、练习使用多用电表【讲】(2份打包，原卷版+解析版)

这是一份新高考物理一轮复习讲与练专题8.3 电源电动势和内阻的测量、练习使用多用电表【讲】(2份打包，原卷版+解析版)，文件包含新高考物理一轮复习讲与练专题83电源电动势和内阻的测量练习使用多用电表讲原卷版doc、新高考物理一轮复习讲与练专题83电源电动势和内阻的测量练习使用多用电表讲解析版doc等2份试卷配套教学资源，其中试卷共60页， 欢迎下载使用。

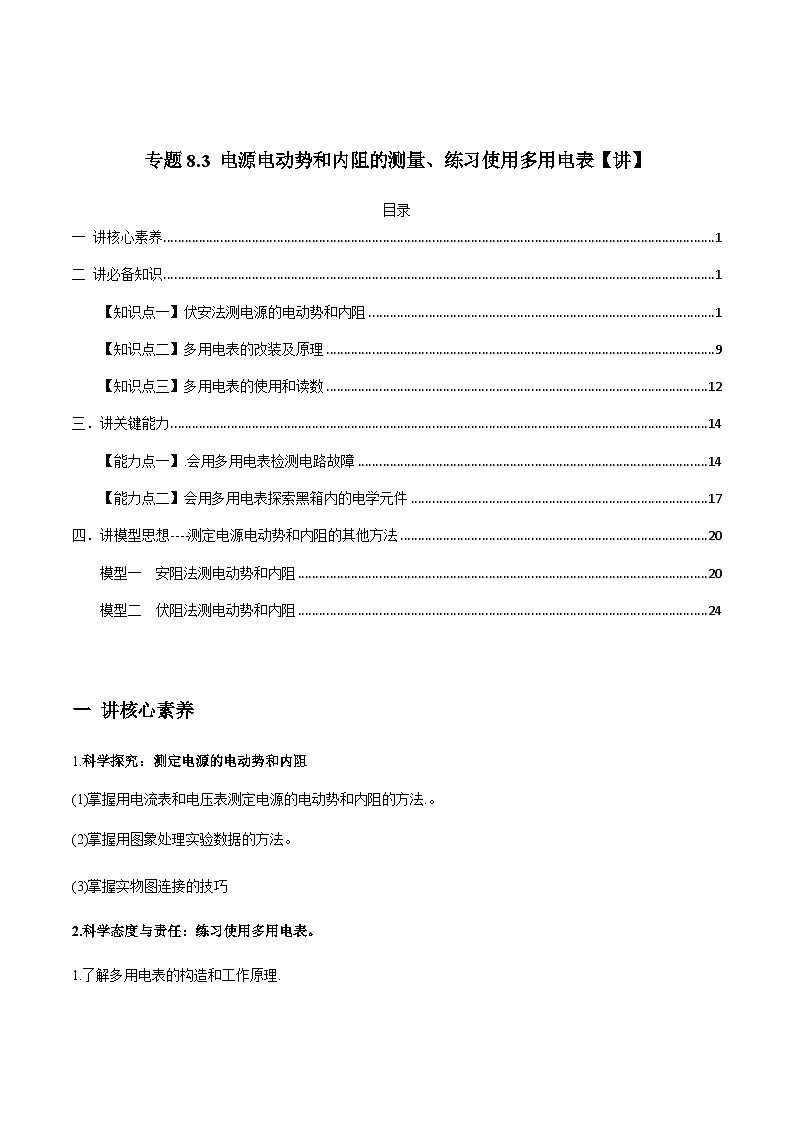

目录
TOC \ "1-3" \h \u \l "_Tc7709" 一 讲核心素养 PAGEREF _Tc7709 1
\l "_Tc20736" 二 讲必备知识 PAGEREF _Tc20736 1
\l "_Tc6439" 【知识点一】伏安法测电源的电动势和内阻 PAGEREF _Tc6439 1
\l "_Tc19441" 【知识点二】多用电表的改装及原理 PAGEREF _Tc19441 9
\l "_Tc18623" 【知识点三】多用电表的使用和读数 PAGEREF _Tc18623 12
\l "_Tc11775" 三．讲关键能力 PAGEREF _Tc11775 14
\l "_Tc22965" 【能力点一】.会用多用电表检测电路故障 PAGEREF _Tc22965 14
\l "_Tc14562" 【能力点二】会用多用电表探索黑箱内的电学元件 PAGEREF _Tc14562 17
\l "_Tc22109" 四．讲模型思想----测定电源电动势和内阻的其他方法 PAGEREF _Tc22109 20
\l "_Tc26392" 模型一 安阻法测电动势和内阻 PAGEREF _Tc26392 20
\l "_Tc27344" 模型二 伏阻法测电动势和内阻 PAGEREF _Tc27344 24
一 讲核心素养
1.科学探究：测定电源的电动势和内阻
(1)掌握用电流表和电压表测定电源的电动势和内阻的方法.。
(2)掌握用图象处理实验数据的方法。
(3)掌握实物图连接的技巧
2.科学态度与责任：练习使用多用电表。
1.了解多用电表的构造和工作原理.
2.会用多用电表测量电压、电流.
3.测量定值电阻和二极管的正负极.
4.会用多用电表进行简单的电路故障分析。
二 讲必备知识

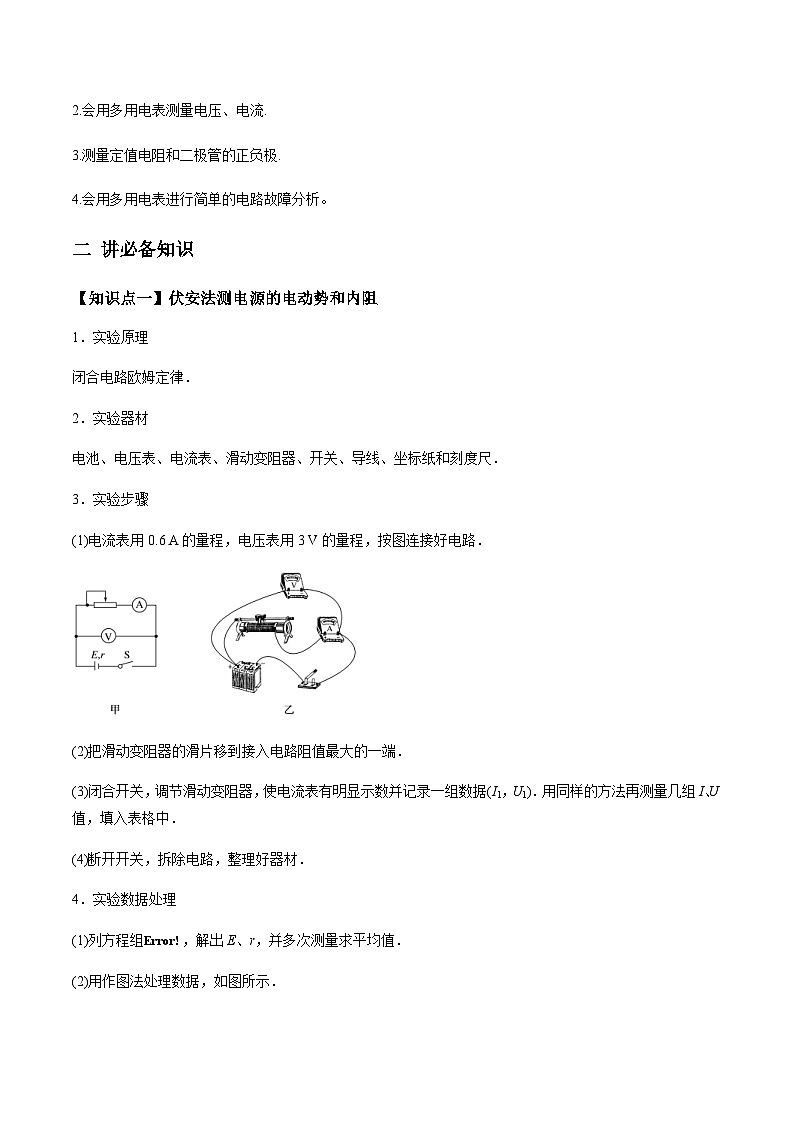

【知识点一】伏安法测电源的电动势和内阻
1．实验原理
闭合电路欧姆定律．
2．实验器材
电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺．
3．实验步骤
(1)电流表用0.6 A的量程，电压表用3 V的量程，按图连接好电路．
(2)把滑动变阻器的滑片移到接入电路阻值最大的一端．
(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I1，U1)．用同样的方法再测量几组I、U值，填入表格中．
(4)断开开关，拆除电路，整理好器材．
4．实验数据处理
(1)列方程组eq \b\lc\{\rc\ (\a\vs4\al\c1(E＝U1＋I1r,E＝U2＋I2r))，解出E、r，并多次测量求平均值．

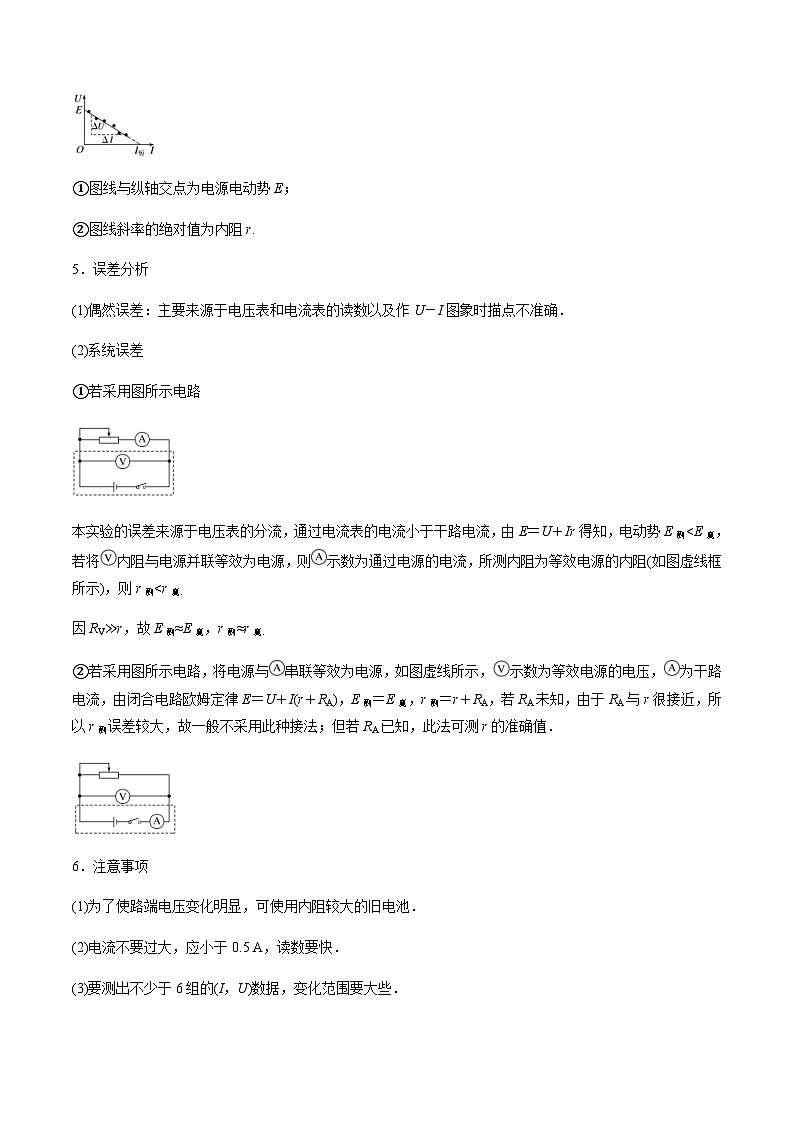

(2)用作图法处理数据，如图所示．
①图线与纵轴交点为电源电动势E；
②图线斜率的绝对值为内阻r.
5．误差分析
(1)偶然误差：主要来源于电压表和电流表的读数以及作U－I图象时描点不准确．
(2)系统误差
①若采用图所示电路
本实验的误差来源于电压表的分流，通过电流表的电流小于干路电流，由E＝U＋Ir得知，电动势E测
