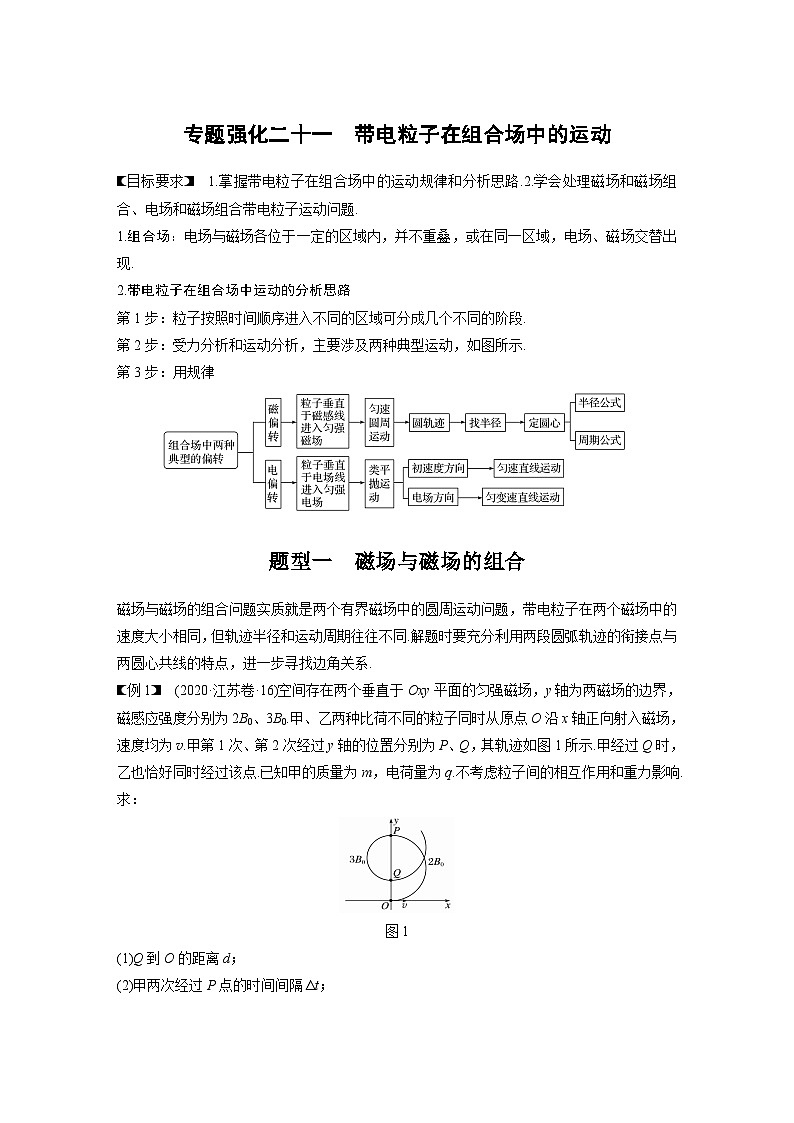

新高考物理一轮复习讲义 第10章 专题强化21 带电粒子在组合场中的运动

这是一份新高考物理一轮复习讲义 第10章 专题强化21 带电粒子在组合场中的运动，共14页。试卷主要包含了如图5所示，在第一、四象限的0等内容，欢迎下载使用。
1.组合场：电场与磁场各位于一定的区域内，并不重叠，或在同一区域，电场、磁场交替出现.
2.带电粒子在组合场中运动的分析思路
第1步：粒子按照时间顺序进入不同的区域可分成几个不同的阶段.
第2步：受力分析和运动分析，主要涉及两种典型运动，如图所示.
第3步：用规律
题型一 磁场与磁场的组合
磁场与磁场的组合问题实质就是两个有界磁场中的圆周运动问题，带电粒子在两个磁场中的速度大小相同，但轨迹半径和运动周期往往不同.解题时要充分利用两段圆弧轨迹的衔接点与两圆心共线的特点，进一步寻找边角关系.
例1 (2020·江苏卷·16)空间存在两个垂直于Oxy平面的匀强磁场，y轴为两磁场的边界，磁感应强度分别为2B0、3B0.甲、乙两种比荷不同的粒子同时从原点O沿x轴正向射入磁场，速度均为v.甲第1次、第2次经过y轴的位置分别为P、Q，其轨迹如图1所示.甲经过Q时，乙也恰好同时经过该点.已知甲的质量为m，电荷量为q.不考虑粒子间的相互作用和重力影响.求：
图1
(1)Q到O的距离d；
(2)甲两次经过P点的时间间隔Δt；

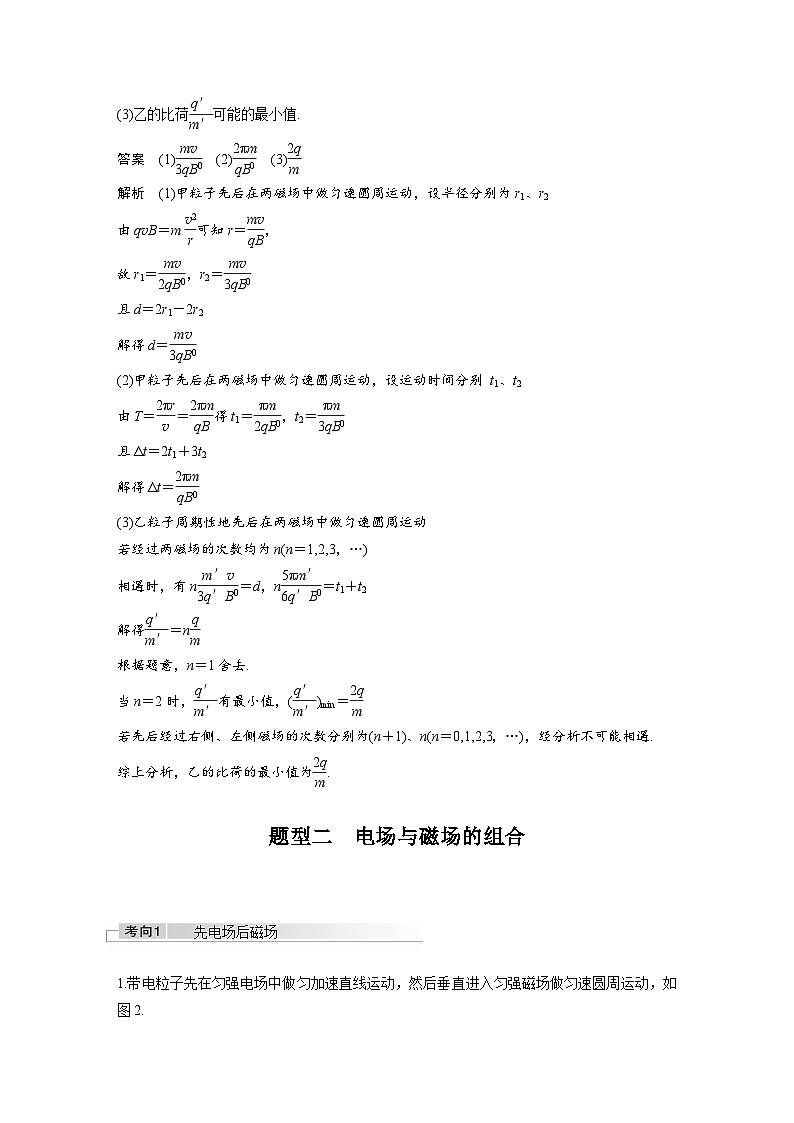

(3)乙的比荷eq \f(q′,m′)可能的最小值.
答案 (1)eq \f(mv,3qB0) (2)eq \f(2πm,qB0) (3)eq \f(2q,m)
解析 (1)甲粒子先后在两磁场中做匀速圆周运动，设半径分别为r1、r2
由qvB＝meq \f(v2,r)可知r＝eq \f(mv,qB)，
故r1＝eq \f(mv,2qB0)，r2＝eq \f(mv,3qB0)
且d＝2r1－2r2
解得d＝eq \f(mv,3qB0)
(2)甲粒子先后在两磁场中做匀速圆周运动，设运动时间分别 t1、t2
由T＝eq \f(2πr,v)＝eq \f(2πm,qB)得t1＝eq \f(πm,2qB0)，t2＝eq \f(πm,3qB0)
且Δt＝2t1＋3t2
解得Δt＝eq \f(2πm,qB0)
(3)乙粒子周期性地先后在两磁场中做匀速圆周运动
若经过两磁场的次数均为n(n＝1,2,3，…)
相遇时，有neq \f(m′v,3q′B0)＝d，neq \f(5πm′,6q′B0)＝t1＋t2
解得eq \f(q′,m′)＝neq \f(q,m)
根据题意，n＝1舍去.
当n＝2时，eq \f(q′,m′)有最小值，(eq \f(q′,m′))min＝eq \f(2q,m)
若先后经过右侧、左侧磁场的次数分别为(n＋1)、n(n＝0,1,2,3，…)，经分析不可能相遇.
综上分析，乙的比荷的最小值为eq \f(2q,m).
题型二 电场与磁场的组合

先电场后磁场

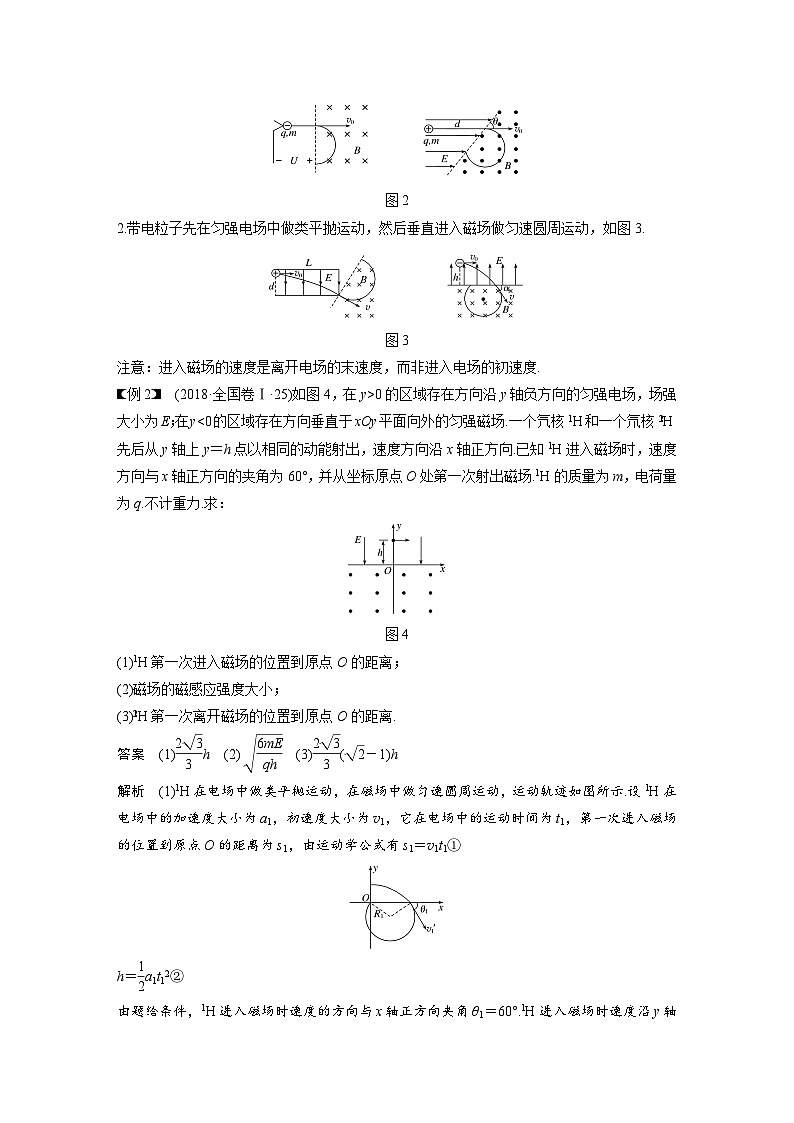

1.带电粒子先在匀强电场中做匀加速直线运动，然后垂直进入匀强磁场做匀速圆周运动，如图2.
图2
2.带电粒子先在匀强电场中做类平抛运动，然后垂直进入磁场做匀速圆周运动，如图3.
图3
注意：进入磁场的速度是离开电场的末速度，而非进入电场的初速度.
例2 (2018·全国卷Ⅰ·25)如图4，在y>0的区域存在方向沿y轴负方向的匀强电场，场强大小为E；在yR的区域存在沿－y方向的匀强电场，电场强度为E＝1.0×105 V/m.在M点有一正粒子以速率v＝1.0×106 m/s沿＋x方向射入磁场，粒子穿出磁场进入电场，速度减小到0后又返回磁场，最终又从磁场离开.已知粒子的比荷为eq \f(q,m)＝1.0×107 C/kg，粒子重力不计.
图6
(1)求圆形磁场区域磁感应强度的大小；
(2)求沿＋x方向射入磁场的粒子，从进入磁场到再次穿出磁场所走过的路程.
答案 (1)0.2 T (2)(0.5π＋1) m
解析 (1)沿＋x方向射入磁场的粒子在进入电场后，速度减小到0，粒子一定是从如图所示的P点竖直向上射出磁场，逆着电场线运动，所以可得粒子在磁场中做匀速圆周运动的半径r＝R＝0.5 m，根据Bqv＝eq \f(mv2,r)，得B＝eq \f(mv,qR)，代入数据得B＝0.2 T.
(2)粒子返回磁场后，经磁场偏转后从N点射出磁场(如图所示)，MN的长度等于直径，粒子在磁场中的路程为二分之一圆周长，即s1＝πR，设粒子在电场中运动的路程为s2，根据动能定理得Eq·eq \f(s2,2)＝eq \f(1,2)mv2，得s2＝eq \f(mv2,Eq)，则总路程s＝s1＋s2＝πR＋eq \f(mv2,Eq).
代入数据得s＝(0.5π＋1) m.
1.(先电场后磁场)(2020·湖北宜昌市联考)如图7所示，在矩形区域ABCD内存在竖直向上的匀强电场，在BC右侧Ⅰ、Ⅱ两区域存在匀强磁场，L1、L2、L3是磁场的边界(BC与L1重合)，宽度相同，方向如图所示，区域Ⅰ的磁感应强度大小为B1.一电荷量为＋q、质量为m的粒子(重力不计)从AD边中点以初速度v0沿水平向右方向进入电场，粒子恰好从B点进入磁场，经区域Ⅰ后又恰好从与B点同一水平高度处进入区域Ⅱ.已知AB长度是BC长度的eq \r(3)倍.
图7
(1)求带电粒子到达B点时的速度大小；
(2)求区域Ⅰ磁场的宽度L；
(3)要使带电粒子在整个磁场中运动的时间最长，求区域Ⅱ的磁感应强度B2的最小值.
答案 (1)eq \f(2\r(3)v0,3) (2)eq \f(2\r(3)mv0,3qB1) (3)1.5B1
解析 (1)设带电粒子进入磁场时的速度大小为v，与水平方向成θ角，粒子在匀强电场中做类平抛运动，由类平抛运动的速度方向与位移方向的关系有：tan θ＝eq \f(LBC,LAB)＝eq \f(\r(3),3)，则θ＝30°
根据速度关系有：v＝eq \f(v0,cs θ)＝eq \f(2\r(3)v0,3)；
(2)设带电粒子在区域Ⅰ中的轨道半径为r1，由牛顿第二定律得：qvB1＝meq \f(v2,r1)，轨迹如图甲所示：
由几何关系得：L＝r1
解得：L＝eq \f(2\r(3)mv0,3qB1)；
(3)当带电粒子不从区域Ⅱ右边界离开磁场时，在磁场中运动的时间最长.设区域Ⅱ中最小磁感应强度为B2m，此时粒子恰好不从区域Ⅱ右边界离开磁场，对应的轨迹半径为r2，轨迹如图乙所示：
同理得：qvB2m＝meq \f(v2,r2)
根据几何关系有：L＝r2(1＋sin θ)
解得：B2m＝1.5B1.
2.(先后经过多个电场、磁场)(八省联考·江苏·16)(15分)跑道式回旋加速器的工作原理如图1所示，两个匀强磁场区域Ⅰ、Ⅱ的边界平行，相距为L，磁感应强度大小相等、方向垂直纸面向里.P、Q之间存在匀强加速电场，电场强度为E，方向与磁场边界垂直.质量为m、电荷量为＋q的粒子从P飘入电场，多次经过电场加速和磁场偏转后，从位于边界上的出射口K引出，引出时的动能为Ek.已知K、Q的距离为d.
图1
(1)求粒子出射前经过加速电场的次数N；
(2)求磁场的磁感应强度大小B；
(3)如果在Δt时间内有一束该种粒子从P点连续飘入电场，粒子在射出K之前都未相互碰撞，求Δt的范围.
答案 (1)eq \f(Ek,qEL) (2)eq \f(2,qd)eq \r(2mEk) (3)Δt
