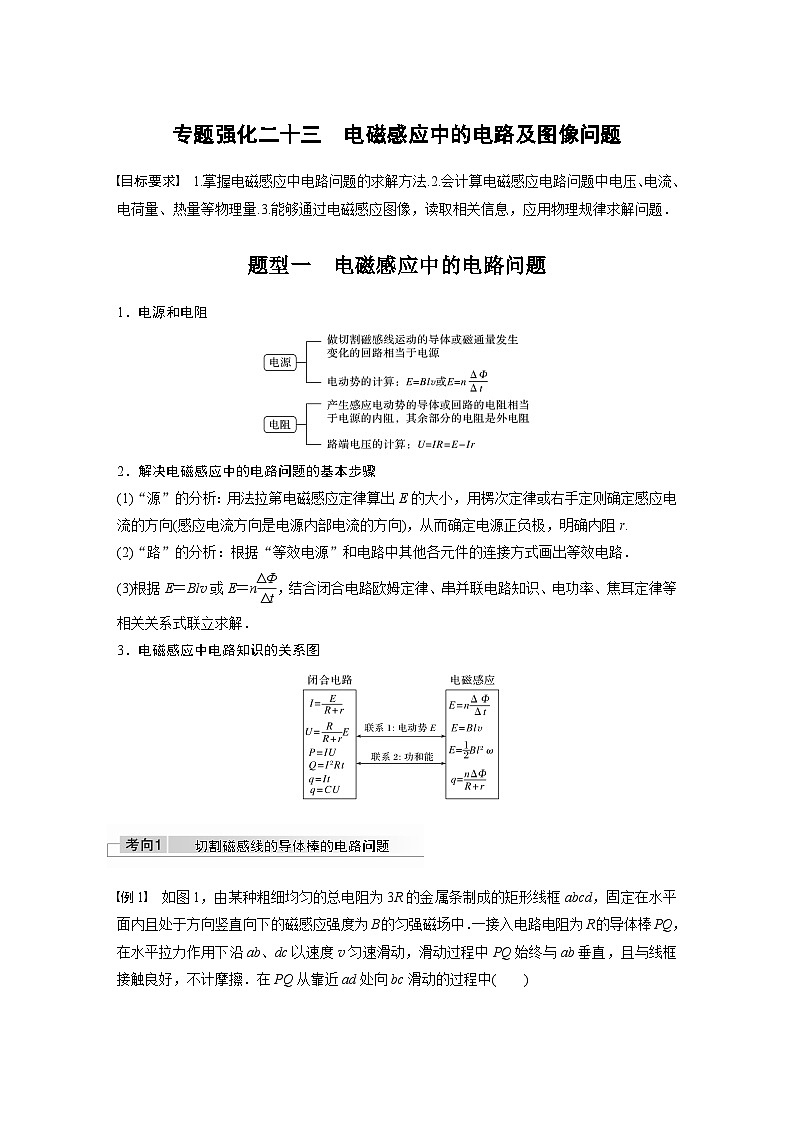

新高考物理一轮复习讲义 第11章 专题强化23 电磁感应中的电路及图像问题
展开
这是一份新高考物理一轮复习讲义 第11章 专题强化23 电磁感应中的电路及图像问题，共18页。试卷主要包含了3 m2、电阻R＝0等内容，欢迎下载使用。
题型一 电磁感应中的电路问题
1．电源和电阻
2．解决电磁感应中的电路问题的基本步骤
(1)“源”的分析：用法拉第电磁感应定律算出E的大小，用楞次定律或右手定则确定感应电流的方向(感应电流方向是电源内部电流的方向)，从而确定电源正负极，明确内阻r.
(2)“路”的分析：根据“等效电源”和电路中其他各元件的连接方式画出等效电路．
(3)根据E＝Blv或E＝neq \f(ΔΦ,Δt)，结合闭合电路欧姆定律、串并联电路知识、电功率、焦耳定律等相关关系式联立求解．
3．电磁感应中电路知识的关系图
切割磁感线的导体棒的电路问题

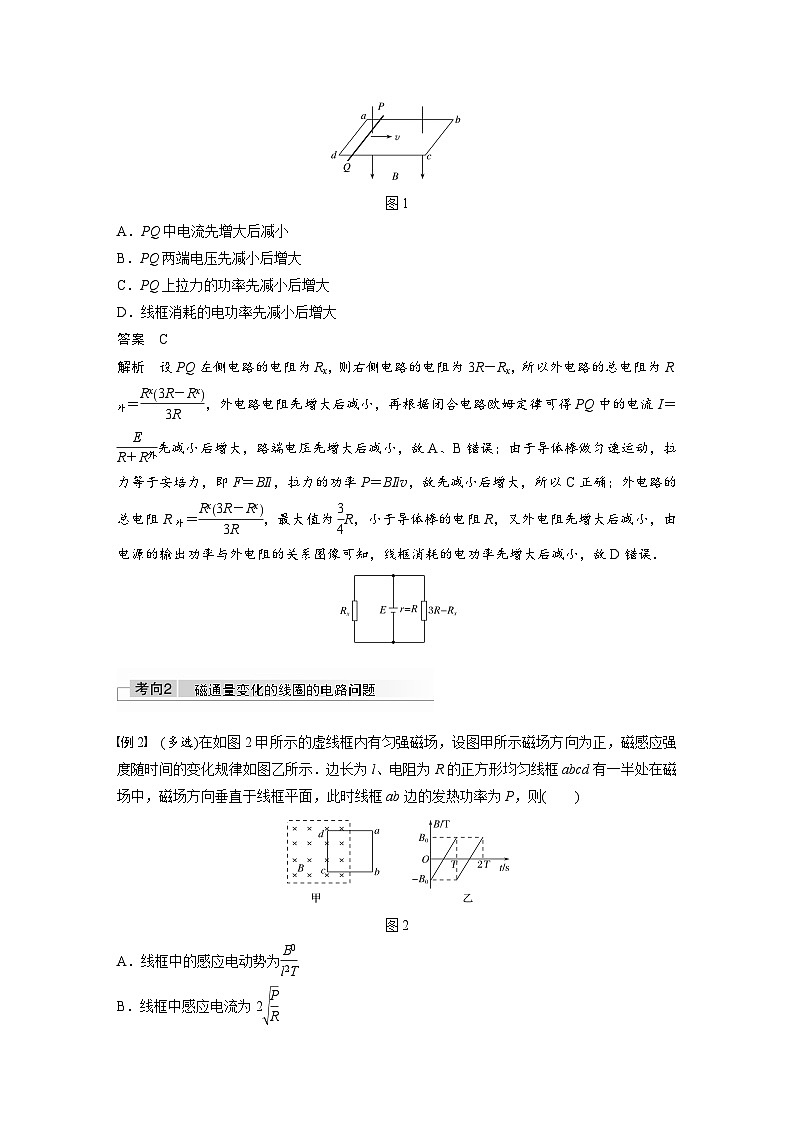

例1 如图1，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框abcd，固定在水平面内且处于方向竖直向下的磁感应强度为B的匀强磁场中．一接入电路电阻为R的导体棒PQ，在水平拉力作用下沿ab、dc以速度v匀速滑动，滑动过程中PQ始终与ab垂直，且与线框接触良好，不计摩擦．在PQ从靠近ad处向bc滑动的过程中( )
图1
A．PQ中电流先增大后减小
B．PQ两端电压先减小后增大
C．PQ上拉力的功率先减小后增大
D．线框消耗的电功率先减小后增大
答案 C
解析 设PQ左侧电路的电阻为Rx，则右侧电路的电阻为3R－Rx，所以外电路的总电阻为R外＝eq \f(Rx3R－Rx,3R)，外电路电阻先增大后减小，再根据闭合电路欧姆定律可得PQ中的电流I＝eq \f(E,R＋R外)先减小后增大，路端电压先增大后减小，故A、B错误；由于导体棒做匀速运动，拉力等于安培力，即F＝BIl，拉力的功率P＝BIlv，故先减小后增大，所以C正确；外电路的总电阻R外＝eq \f(Rx3R－Rx,3R)，最大值为eq \f(3,4)R，小于导体棒的电阻R，又外电阻先增大后减小，由电源的输出功率与外电阻的关系图像可知，线框消耗的电功率先增大后减小，故D错误．
磁通量变化的线圈的电路问题
例2 (多选)在如图2甲所示的虚线框内有匀强磁场，设图甲所示磁场方向为正，磁感应强度随时间的变化规律如图乙所示．边长为l、电阻为R的正方形均匀线框abcd有一半处在磁场中，磁场方向垂直于线框平面，此时线框ab边的发热功率为P，则( )
图2
A．线框中的感应电动势为eq \f(B0,l2T)

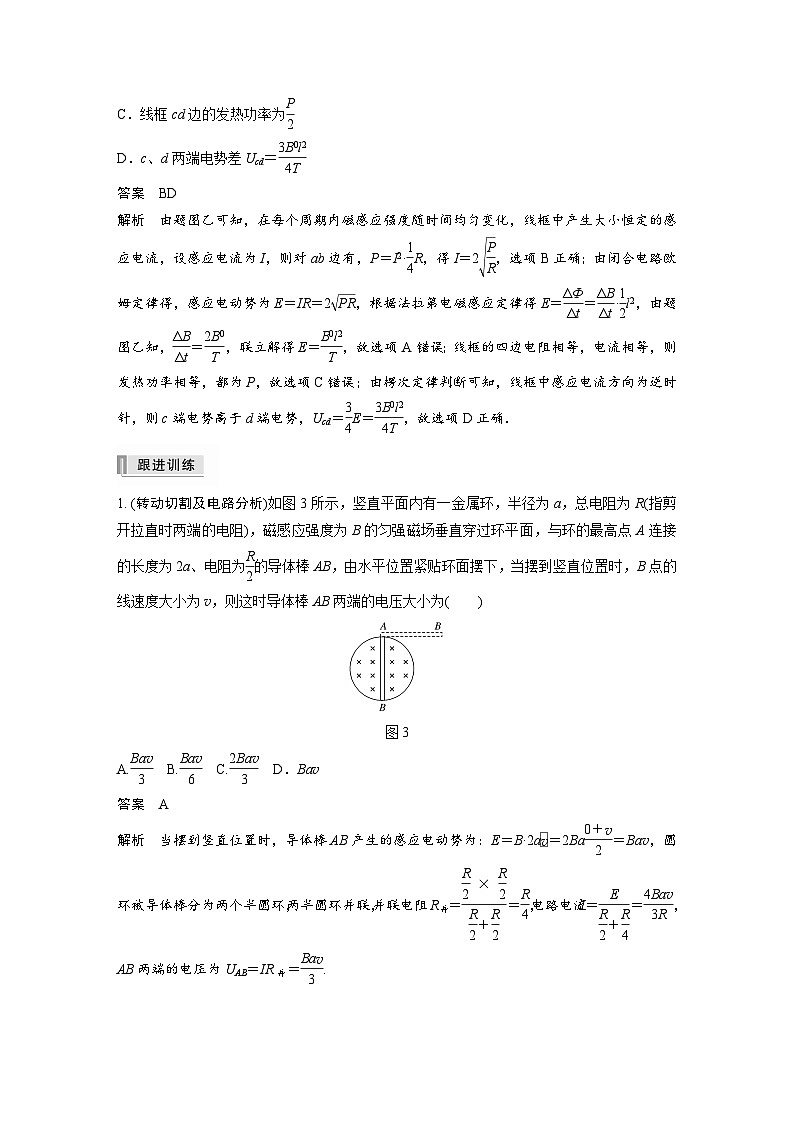

B．线框中感应电流为2eq \r(\f(P,R))
C．线框cd边的发热功率为eq \f(P,2)
D．c、d两端电势差Ucd＝eq \f(3B0l2,4T)
答案 BD
解析 由题图乙可知，在每个周期内磁感应强度随时间均匀变化，线框中产生大小恒定的感应电流，设感应电流为I，则对ab边有，P＝I2·eq \f(1,4)R，得I＝2eq \r(\f(P,R))，选项B正确；由闭合电路欧姆定律得，感应电动势为E＝IR＝2eq \r(PR)，根据法拉第电磁感应定律得E＝eq \f(ΔΦ,Δt)＝eq \f(ΔB,Δt)·eq \f(1,2)l2，由题图乙知，eq \f(ΔB,Δt)＝eq \f(2B0,T)，联立解得E＝eq \f(B0l2,T)，故选项A错误；线框的四边电阻相等，电流相等，则发热功率相等，都为P，故选项C错误；由楞次定律判断可知，线框中感应电流方向为逆时针，则c端电势高于d端电势，Ucd＝eq \f(3,4)E＝eq \f(3B0l2,4T)，故选项D正确．
1. (转动切割及电路分析)如图3所示，竖直平面内有一金属环，半径为a，总电阻为R(指剪开拉直时两端的电阻)，磁感应强度为B的匀强磁场垂直穿过环平面，与环的最高点A连接的长度为2a、电阻为eq \f(R,2)的导体棒AB，由水平位置紧贴环面摆下，当摆到竖直位置时，B点的线速度大小为v，则这时导体棒AB两端的电压大小为( )
图3
A.eq \f(Bav,3) B.eq \f(Bav,6) C.eq \f(2Bav,3) D．Bav
答案 A
解析 当摆到竖直位置时，导体棒AB产生的感应电动势为：E＝B·2aeq \x\t(v)＝2Baeq \f(0＋v,2)＝Bav，圆环被导体棒分为两个半圆环，两半圆环并联，并联电阻R并＝eq \f(\f(R,2)×\f(R,2),\f(R,2)＋\f(R,2))＝eq \f(R,4)，电路电流：I＝eq \f(E,\f(R,2)＋\f(R,4))＝eq \f(4Bav,3R)，AB两端的电压为UAB＝IR并＝eq \f(Bav,3).
题型二 电磁感应中的电荷量的计算
计算电荷量的导出公式：q＝eq \f(nΔФ,R总)
在电磁感应现象中，只要穿过闭合回路的磁通量发生变化闭合回路中就会产生感应电流，设在时间Δt内通过导体横截面的电荷量为q，则根据电流定义式I＝eq \f(q,Δt)及法拉第电磁感应定律E＝eq \f(nΔΦ,Δt)，得q＝IΔt＝eq \f(E,R总)Δt＝eq \f(nΔΦ,R总Δt)Δt＝eq \f(nΔΦ,R总).
例3 (2018·全国卷Ⅰ·17)如图4，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中点，O为圆心．轨道的电阻忽略不计．OM是有一定电阻、可绕O转动的金属杆，M端位于PQS上，OM与轨道接触良好．空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B.现使OM从OQ位置以恒定的角速度逆时针转到OS位置并固定(过程Ⅰ)；再使磁感应强度的大小以一定的变化率从B增加到B′(过程Ⅱ)．在过程Ⅰ、Ⅱ中，流过OM的电荷量相等，则eq \f(B′,B)等于( )
图4
A.eq \f(5,4) B.eq \f(3,2) C.eq \f(7,4) D．2
答案 B
解析 在过程Ⅰ中，根据法拉第电磁感应定律，有
E1＝eq \f(ΔΦ1,Δt1)＝eq \f(B\b\lc\(\rc\)(\a\vs4\al\c1(\f(1,2)πr2－\f(1,4)πr2)),Δt1)
根据闭合电路欧姆定律，有I1＝eq \f(E1,R)
且q1＝I1Δt1
在过程Ⅱ中，有
E2＝eq \f(ΔΦ2,Δt2)＝eq \f(B′－B\f(1,2)πr2,Δt2)
I2＝eq \f(E2,R)
q2＝I2Δt2
又q1＝q2，即eq \f(B\b\lc\(\rc\)(\a\vs4\al\c1(\f(1,2)πr2－\f(1,4)πr2)),R)＝eq \f(B′－B\f(1,2)πr2,R)
所以eq \f(B′,B)＝eq \f(3,2).
2．(电磁感应中电荷量的计算)(2019·江苏卷·14)如图5所示，匀强磁场中有一个用软导线制成的单匝闭合线圈，线圈平面与磁场垂直．已知线圈的面积S＝0.3 m2、电阻R＝0.6 Ω，磁场的磁感应强度B＝0.2 T．现同时向两侧拉动线圈，线圈的两边在Δt＝0.5 s时间内合到一起．求线圈在上述过程中
图5
(1)感应电动势的平均值E；
(2)感应电流的平均值I，并在图中标出电流方向；
(3)通过导线横截面的电荷量q.
答案 (1)0.12 V (2)0.2 A 电流方向见解析图
(3)0.1 C
解析 (1)感应电动势的平均值E＝eq \f(ΔФ,Δt)
磁通量的变化ΔФ＝BΔS
联立可得E＝eq \f(BΔS,Δt)，代入数据得E＝0.12 V；
(2)平均电流I＝eq \f(E,R)
代入数据得I＝0.2 A(电流方向见图)；
(3)电荷量q＝IΔt
代入数据得q＝0.1 C.
题型三 电磁感应中的图像问题
1．解题关键
弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出磁场的转折点等是解决此类问题的关键．
2．解题步骤
(1)明确图像的种类，即是B－t图还是Φ－t图，或者E－t图、I－t图等；对切割磁感线产生感应电动势和感应电流的情况，还常涉及E－x图像和i－x图像；
(2)分析电磁感应的具体过程；
(3)用右手定则或楞次定律确定方向的对应关系；
(4)结合法拉第电磁感应定律、闭合电路欧姆定律、牛顿运动定律等知识写出相应的函数关系式；
(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等；
(6)画图像或判断图像．
3．常用方法
(1)排除法：定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是分析物理量的正负，以排除错误的选项．
(2)函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图像进行分析和判断．
动生问题的图像
例4 (2018·全国卷Ⅱ·18)如图6，在同一水平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l，磁感应强度大小相等、方向交替向上向下．一边长为eq \f(3,2)l的正方形金属线框在导轨上向左匀速运动．线框中感应电流i随时间t变化的正确图线可能是( )
图6
答案 D
解析 设线路中只有一边切割磁感线时产生的感应电流为i.
分析知，只有选项D符合要求．
感生问题的图像
例5 将一段导线绕成如图7甲所示的闭合回路，并固定在水平面(纸面)内．回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中．回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图像如图乙所示．用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图像是( )
图7
答案 B
解析 根据B－t图像可知，在0～eq \f(T,2)时间内，B－t图线的斜率为负且为定值，根据法拉第电磁感应定律E＝neq \f(ΔB,Δt)S可知，该段时间圆环区域内感应电动势和感应电流是恒定的，由楞次定律可知，ab中电流方向为b→a，再由左手定则可判断ab边受到向左的安培力，且0～eq \f(T,2)时间内安培力恒定不变，方向与规定的正方向相反；在eq \f(T,2)～T时间内，B－t图线的斜率为正且为定值，故ab边所受安培力大小仍恒定不变，但方向与规定的正方向相同．综上可知，B正确．
3．(感生问题的图像)(2019·山东济宁市第二次摸底)如图8甲所示，在线圈l1中通入电流i1后，在l2上产生的感应电流随时间变化的规律如图乙所示，l1、l2中电流的正方向如图甲中的箭头所示．则通入线圈l1中的电流i1随时间t变化的图像是下列选项图中的( )
图8
答案 D
解析 因为感应电流大小不变，根据法拉第电磁感应定律得：I＝eq \f(E,R)＝eq \f(n\f(ΔΦ,Δt),R)＝eq \f(n\f(ΔB,Δt)S,R)，而线圈l1中产生的磁场变化是因为电流发生了变化，所以I＝eq \f(n\f(ΔB,Δt)S,R)∝eq \f(n\f(Δi,Δt)S,R)，所以线圈l1中的电流均匀改变，A、C错误；根据题图乙，0～eq \f(T,4)时间内感应电流磁场向左，所以线圈l1产生的磁场向左减小，或向右增大，B错误，D正确．
4．(动生问题的图像)(八省联考·重庆·5)如图9所示，正方形MNPQ内的两个三角形区域充满匀强磁场，形状与MNPQ完全相同的闭合导线框M′N′P′Q′在外力作用下沿轴线OO′水平向左匀速运动．设通过导线框的感应电流为i，逆时针方向为电流的正方向，当t＝0时M′Q′与NP重合，在M′Q′从NP到临近MQ的过程中，下列图像中能反映i随时间t变化规律的是( )
图9
答案 B
解析 闭合导线框M′N′P′Q′匀速向左运动过程，穿过回路的磁通量不断增大，根据楞次定律可知，回路中的电流一直是逆时针的，所以电流一直为正．线框向左匀速运动过程中，切割磁感线的有效长度先减小，后增大，所以感应电流先减小，后增大，故B正确．
课时精练
1．如图1所示，在一磁感应强度B＝0.5 T的匀强磁场中，垂直于磁场方向水平放置着两根相距L＝0.1 m的平行金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N、Q之间连接一阻值R＝0.3 Ω的电阻．导轨上垂直放置着金属棒ab，其接入电路的电阻r＝0.2 Ω.当金属棒在水平拉力作用下以速度v＝4.0 m/s向左做匀速运动时( )
图1
A．ab棒所受安培力大小为0.02 N
B．N、Q间电压为0.2 V
C．a端电势比b端电势低
D．回路中感应电流大小为1 A
答案 A
解析 ab棒产生的感应电动势E＝BLv＝0.2 V，感应电流I＝eq \f(E,R＋r)＝0.4 A，ab棒受到的安培力F＝BIL＝0.02 N，A正确，D错误；N、Q之间的电压U＝eq \f(R,R＋r)E＝0.12 V，B错误；由右手定则得a端电势较高，C错误．
2．如图2所示是两个相互连接的金属圆环，小金属环的电阻是大金属环电阻的二分之一，磁场垂直穿过大金属环所在区域，当磁感应强度随时间均匀变化时，在大环内产生的感应电动势为E，则a、b两点间的电势差为( )
图2
A.eq \f(1,2)E B.eq \f(1,3)E C.eq \f(2,3)E D．E
答案 B
解析 a、b间的电势差等于路端电压，而小环电阻占电路总电阻的eq \f(1,3)，故a、b间电势差为U＝eq \f(1,3)E，选项B正确．
3．下列四个选项图中，虚线上方空间都存在方向垂直纸面向里的匀强磁场．A、B中的导线框为正方形，C、D中的导线框为直角扇形．各导线框均绕垂直纸面的轴O在纸面内匀速转动，转动方向如箭头所示，转动周期均为T.从线框处于图示位置时开始计时，以在OP边上从P点指向O点的方向为感应电流i的正方向．则在如图A、B、C、D所示的四个情景中，产生的感应电流i随时间t的变化规律如图3中i－t图像所示的是( )
图3
答案 C
解析 由题图i－t图像可知感应电流在一段时间恒定，根据I＝eq \f(Blv,R)，可知l不变，即导线框应为扇形；由右手定则可判断出产生的感应电流i随时间t的变化规律如题中i－t图像所示的是选项C.
4．(2020·浙江7月选考·12)如图4所示，固定在水平面上的半径为r的金属圆环内存在方向竖直向上、磁感应强度大小为B的匀强磁场．长为l的金属棒，一端与圆环接触良好，另一端固定在竖直导电转轴OO′上，随轴以角速度ω匀速转动．在圆环的A点和电刷间接有阻值为R的电阻和电容为C、板间距为d的平行板电容器，有一带电微粒在电容器极板间处于静止状态．已知重力加速度为g，不计其他电阻和摩擦，下列说法正确的是( )
图4
A．棒产生的电动势为eq \f(1,2)Bl2ω
B．微粒的电荷量与质量之比为eq \f(2gd,Br2ω)
C．电阻消耗的电功率为eq \f(πB2r4ω,2R)
D．电容器所带的电荷量为CBr2ω
答案 B
解析 由法拉第电磁感应定律知棒产生的电动势U＝eq \f(1,2)Br2ω，故A错误；对极板间微粒受力分析，如图所示，微粒静止，则mg＝qE＝qeq \f(U′,d)，得eq \f(q,m)＝eq \f(gd,U′)，而电容器两极板间电势差与电源电动势相等，即U＝U′，故eq \f(q,m)＝eq \f(2gd,Br2ω)，故B正确；电路中电流I＝eq \f(U,R)＝eq \f(Br2ω,2R)，则电阻R消耗的电功率P＝I2R＝eq \f(B2r4ω2,4R)，故C错误；电容器所带的电荷量Q＝CU′＝eq \f(CBr2ω,2)，故D错误．
5．(多选)在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，线圈所围的面积为0.1 m2，线圈电阻为1 Ω.规定线圈中感应电流I的正方向从上往下看是顺时针方向，如图5甲所示，磁场的磁感应强度B随时间t的变化规律如图乙所示．以下说法正确的是( )
图5
A．在0～2 s时间内，I的最大值为0.01 A
B．在3～5 s时间内，I的大小越来越小
C．前2 s内，通过线圈某截面的总电荷量为0.01 C
D．第3 s内，线圈的发热功率最大
答案 AC
解析 0～2 s时间内，t＝0时刻磁感应强度变化率最大，感应电流最大，I＝eq \f(E,R)＝eq \f(ΔB·S,Δt·R)＝0.01 A，A正确；3～5 s时间内电流大小不变，B错误；前2 s内通过线圈某截面的电荷量q＝eq \f(ΔΦ,R)＝eq \f(ΔB·S,R)＝0.01 C，C正确；第3 s内，B没有变化，线圈中没有感应电流产生，则线圈的发热功率最小，D错误．
6．(2019·安徽淮南市第二次模拟)如图6所示，光滑绝缘的水平桌面上有一直角三角形导线框ABC，其中AB＝L，BC＝2L，两平行虚线间有一垂直于桌面向下的匀强磁场，磁场宽度为L，导线框BC边与虚线边界垂直．现让导线框从图示位置开始沿BC方向匀速穿过磁场区域．设线框中产生顺时针方向的感应电流为正，则在线框穿过磁场的过程中，产生的感应电流与线框运动距离x的函数关系图像正确的是( )
图6
答案 D
解析 在线框进入0～L范围时，线框内产生的感应电流为逆时针方向；切割磁感线的有效长度从0均匀增加到eq \f(L,2)，可知感应电流均匀增加；从L～2L，线框切割磁感线的有效长度为eq \f(L,2)不变，感应电流不变，方向为逆时针方向；从2L～3L，线框切割磁感线的有效长度从eq \f(L,2)逐渐增加到L，则感应电动势增加到原来的2倍，感应电流增加到原来的2倍，方向为顺时针方向，故选D.
7．(多选)边长为a的闭合金属正三角轻质框架，左边竖直且与磁场右边界平行，完全处于垂直于框架平面向里的匀强磁场中，现把框架匀速水平向右拉出磁场，如图7所示，则下列图像与这一拉出过程相符合的是( )
图7
答案 BC
解析 设正三角形轻质框架开始出磁场的时刻t＝0，则其切割磁感线的有效长度L＝2xtan 30°＝eq \f(2\r(3),3)x，则感应电动势E电动势＝BLv＝eq \f(2\r(3),3)Bvx，则C项正确，D项错误；框架匀速运动，故F外力＝F安＝eq \f(B2L2v,R)＝eq \f(4B2x2v,3R)∝x2，A项错误；P外力功率＝F外力v∝F外力∝x2，B项正确．
8．(八省联考·辽宁·6)如图8所示，“凹”字形金属线框右侧有一宽度为3L的匀强磁场区域，磁场方向垂直于纸面向里．线框在纸面内向右匀速通过磁场区域，t＝0时，线框开始进入磁场．设逆时针方向为感应电流的正方向，则线框中感应电流i随时间t变化的图像可能正确的是( )
图8
答案 A
解析 线框进入磁场0～L时，金属线切割磁感线的有效长度为2L，线框中产生逆时针方向电流；线框进入磁场L～3L时，金属线切割磁感线的有效长度为3L，线框中产生更大的逆时针方向电流；线框离开磁场0～L时，金属线切割磁感线的有效长度为2L，线框中产生顺时针方向电流；线框离开磁场L～3L时，金属线切割磁感线的有效长度为3L，线框中产生更大的顺时针方向电流，故A项正确，B、C、D项错误．
9.(多选)(2019·全国卷Ⅱ·21)如图9，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计．虚线ab、cd均与导轨垂直，在ab与cd之间的区域存在垂直于导轨所在平面的匀强磁场．将两根相同的导体棒PQ、MN先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好．已知PQ进入磁场时加速度恰好为零．从PQ进入磁场开始计时，到MN离开磁场区域为止，流过PQ的电流随时间变化的图像可能正确的是( )
图9
答案 AD
解析 根据题述，PQ进入磁场时加速度恰好为零，两导体棒从同一位置释放，则两导体棒进入磁场时的速度相同，产生的感应电动势大小相等，若释放两导体棒的时间间隔足够长，在PQ通过磁场区域一段时间后MN进入磁场区域，根据法拉第电磁感应定律和闭合电路欧姆定律可知流过PQ的电流随时间变化的图像可能是A；若释放两导体棒的时间间隔较短，在PQ没有出磁场区域时MN就进入磁场区域，则两棒在磁场区域中运动时回路中磁通量不变，两棒不受安培力作用，二者在磁场中做加速运动，PQ出磁场后，MN切割磁感线产生感应电动势和感应电流，且感应电流一定大于I1，受到安培力作用，由于安培力与速度成正比，则MN所受的安培力一定大于MN的重力沿导轨平面方向的分力，所以MN一定做减速运动，回路中感应电流减小，流过PQ的电流随时间变化的图像可能是D.
10．如图10所示为两个有界匀强磁场，磁感应强度大小均为B，方向分别垂直于纸面向里和向外，磁场宽度均为L，距磁场区域的左侧L处有一边长为L的正方形导体线框，总电阻为R，且线框平面与磁场方向垂直．现用外力F使线框以速度v匀速穿过磁场区域，以初始位置为计时起点，规定电流沿逆时针方向时的电动势E为正，磁感线垂直纸面向里时磁通量Φ的方向为正，外力F向右为正．线框中的磁通量Φ、感应电动势E、外力F和电功率P随时间变化的图像正确的是( )
图10
答案 D
解析 线框运动L时开始进入磁场，磁通量开始增大，当线框全部进入时，磁通量达到最大，此后向外的磁通量增大，总磁通量减小，当运动到2.5L时，磁通量最小，故选项A错误；当线框进入第一个磁场时，由E＝BLv可知，E保持不变，而开始进入第二个磁场时，两边同时切割磁感线，电动势应为2BLv，故选项B错误；因安培力总是与运动方向相反，故外力F应一直向右，故选项C错误；外力F的功率P＝Fv，因速度不变，而线框进入第一个磁场时，电流为定值，F也为定值．两边分别在两个磁场中时，电流加倍，回路中总电动势加倍，功率变为原来的4倍，此后线框从第二个磁场中离开时，安培力应等于线框进入第一个磁场时的安培力，所以功率应等于进入第一个磁场时的功率，故选项D正确．
11．(2020·江西新余市期末)如图11甲所示，水平面上的两光滑金属导轨平行固定放置，间距d＝0.5 m，电阻不计，左端通过导线与阻值R＝2 Ω的电阻连接，右端通过导线与阻值RL＝4 Ω的小灯泡L连接．在CDFE矩形区域内有垂直于导轨平面向上的匀强磁场，CE长l＝2 m，有一阻值r＝2 Ω的金属棒PQ放置在靠近磁场边界CD处(恰好不在磁场中)．CDFE区域内磁场的磁感应强度B随时间变化的图像如图乙所示．在t＝4 s时使金属棒PQ以某一速度进入磁场区域并保持匀速运动．已知从t＝0开始到金属棒运动到磁场边界EF处的整个过程中，小灯泡的亮度没有发生变化．求：
图11
(1)通过小灯泡的电流；
(2)金属棒PQ在磁场区域中运动的速度大小．
答案 (1)0.1 A (2)1 m/s
解析 (1)在t＝0至t＝4 s内，金属棒PQ保持静止，磁场变化导致电路产生感应电动势，等效电路为r与R并联，再与RL串联，电路的总电阻R总＝RL＋eq \f(Rr,R＋r)＝5 Ω，此时感应电动势：E＝eq \f(ΔΦ,Δt)＝dleq \f(ΔB,Δt)＝0.5×2×0.5 V＝0.5 V，通过小灯泡的电流I＝eq \f(E,R总)＝0.1 A.
(2)当金属棒在磁场区域中运动时，由金属棒切割磁感线产生电动势，等效电路为R与RL并联，再与r串联，此时电路的总电阻R总′＝r＋eq \f(RRL,R＋RL)＝eq \b\lc\(\rc\)(\a\vs4\al\c1(2＋\f(2×4,2＋4))) Ω＝eq \f(10,3) Ω，由于灯泡中电流不变，所以灯泡的电流IL＝I＝0.1 A，则流过金属棒的电流为I′＝IL＋IR＝IL＋eq \f(RLIL,R)＝0.3 A，电动势E′＝I′R总′＝Bdv，解得金属棒PQ在磁场区域中运动的速度大小为v＝1 m/s.
12.(2016·全国卷Ⅲ·25)如图12，两条相距l的光滑平行金属导轨位于同一水平面(纸面)内，其左端接一阻值为R的电阻；一与导轨垂直的金属棒置于两导轨上；在电阻、导轨和金属棒中间有一面积为S的区域，区域中存在垂直于纸面向里的均匀磁场，磁感应强度大小B1随时间t的变化关系为B1＝kt，式中k为常量；在金属棒右侧还有一匀强磁场区域，区域左边界MN(虚线)与导轨垂直，磁场的磁感应强度大小为B0，方向也垂直于纸面向里．某时刻，金属棒在一外加水平恒力的作用下从静止开始向右运动，在t0时刻恰好以速度v0越过MN，此后向右做匀速运动．金属棒与导轨始终相互垂直并接触良好，它们的电阻均忽略不计．求：
图12
(1)在t＝0到t＝t0时间间隔内，流过电阻的电荷量的绝对值；
(2)在时刻t(t>t0)穿过回路的总磁通量和金属棒所受外加水平恒力的大小．
答案 (1)eq \f(kt0S,R)
(2)B0lv0(t－t0)＋kSt (B0lv0＋kS)eq \f(B0l,R)
解析 (1)在金属棒未越过MN之前，穿过回路的磁通量的变化量为
ΔΦ＝ΔBS＝kΔtS①
由法拉第电磁感应定律有
E＝eq \f(ΔΦ,Δt)②
由欧姆定律得
I＝eq \f(E,R)③
由电流的定义得
I＝eq \f(Δq,Δt)④
联立①②③④式得
|Δq|＝eq \f(kS,R)Δt⑤
由⑤式得，在t＝0到t＝t0的时间间隔内即Δt＝t0，流过电阻R的电荷量q的绝对值为
|q|＝eq \f(kt0S,R)⑥
(2)当t>t0时，金属棒已越过MN.由于金属棒在MN右侧做匀速运动，有
F＝F安⑦
式中，F是外加水平恒力，F安是金属棒受到的安培力．设此时回路中的电流为I，
F安＝B0lI⑧
此时金属棒与MN之间的距离为s＝v0(t－t0)⑨
匀强磁场穿过回路的磁通量为
Φ′＝B0ls⑩
回路的总磁通量为
Φt＝Φ＋Φ′⑪
其中Φ＝B1S＝ktS⑫
由⑨⑩⑪⑫式得，在时刻t(t>t0)，穿过回路的总磁通量为Φt＝B0lv0(t－t0)＋kSt⑬
在t到t＋Δt的时间间隔内，总磁通量的改变量ΔΦt为
ΔΦt＝(B0lv0＋kS)Δt⑭
由法拉第电磁感应定律得，回路感应电动势的大小为
Et＝eq \f(ΔΦt,Δt)⑮
由欧姆定律得
I＝eq \f(Et,R)⑯
联立⑦⑧⑭⑮⑯式得
F＝(B0lv0＋kS)eq \f(B0l,R).线框位移
等效电路的连接
电流
0～eq \f(l,2)
I＝2i(顺时针)
eq \f(l,2)～l
I＝0
l～eq \f(3l,2)
I＝2i(逆时针)
eq \f(3l,2)～2l
I＝0

题型一 电磁感应中的电路问题
1．电源和电阻
2．解决电磁感应中的电路问题的基本步骤
(1)“源”的分析：用法拉第电磁感应定律算出E的大小，用楞次定律或右手定则确定感应电流的方向(感应电流方向是电源内部电流的方向)，从而确定电源正负极，明确内阻r.
(2)“路”的分析：根据“等效电源”和电路中其他各元件的连接方式画出等效电路．
(3)根据E＝Blv或E＝neq \f(ΔΦ,Δt)，结合闭合电路欧姆定律、串并联电路知识、电功率、焦耳定律等相关关系式联立求解．
3．电磁感应中电路知识的关系图
切割磁感线的导体棒的电路问题
例1 如图1，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框abcd，固定在水平面内且处于方向竖直向下的磁感应强度为B的匀强磁场中．一接入电路电阻为R的导体棒PQ，在水平拉力作用下沿ab、dc以速度v匀速滑动，滑动过程中PQ始终与ab垂直，且与线框接触良好，不计摩擦．在PQ从靠近ad处向bc滑动的过程中( )
图1
A．PQ中电流先增大后减小
B．PQ两端电压先减小后增大
C．PQ上拉力的功率先减小后增大
D．线框消耗的电功率先减小后增大
答案 C
解析 设PQ左侧电路的电阻为Rx，则右侧电路的电阻为3R－Rx，所以外电路的总电阻为R外＝eq \f(Rx3R－Rx,3R)，外电路电阻先增大后减小，再根据闭合电路欧姆定律可得PQ中的电流I＝eq \f(E,R＋R外)先减小后增大，路端电压先增大后减小，故A、B错误；由于导体棒做匀速运动，拉力等于安培力，即F＝BIl，拉力的功率P＝BIlv，故先减小后增大，所以C正确；外电路的总电阻R外＝eq \f(Rx3R－Rx,3R)，最大值为eq \f(3,4)R，小于导体棒的电阻R，又外电阻先增大后减小，由电源的输出功率与外电阻的关系图像可知，线框消耗的电功率先增大后减小，故D错误．
磁通量变化的线圈的电路问题
例2 (多选)在如图2甲所示的虚线框内有匀强磁场，设图甲所示磁场方向为正，磁感应强度随时间的变化规律如图乙所示．边长为l、电阻为R的正方形均匀线框abcd有一半处在磁场中，磁场方向垂直于线框平面，此时线框ab边的发热功率为P，则( )
图2
A．线框中的感应电动势为eq \f(B0,l2T)
B．线框中感应电流为2eq \r(\f(P,R))
C．线框cd边的发热功率为eq \f(P,2)
D．c、d两端电势差Ucd＝eq \f(3B0l2,4T)
答案 BD
解析 由题图乙可知，在每个周期内磁感应强度随时间均匀变化，线框中产生大小恒定的感应电流，设感应电流为I，则对ab边有，P＝I2·eq \f(1,4)R，得I＝2eq \r(\f(P,R))，选项B正确；由闭合电路欧姆定律得，感应电动势为E＝IR＝2eq \r(PR)，根据法拉第电磁感应定律得E＝eq \f(ΔΦ,Δt)＝eq \f(ΔB,Δt)·eq \f(1,2)l2，由题图乙知，eq \f(ΔB,Δt)＝eq \f(2B0,T)，联立解得E＝eq \f(B0l2,T)，故选项A错误；线框的四边电阻相等，电流相等，则发热功率相等，都为P，故选项C错误；由楞次定律判断可知，线框中感应电流方向为逆时针，则c端电势高于d端电势，Ucd＝eq \f(3,4)E＝eq \f(3B0l2,4T)，故选项D正确．
1. (转动切割及电路分析)如图3所示，竖直平面内有一金属环，半径为a，总电阻为R(指剪开拉直时两端的电阻)，磁感应强度为B的匀强磁场垂直穿过环平面，与环的最高点A连接的长度为2a、电阻为eq \f(R,2)的导体棒AB，由水平位置紧贴环面摆下，当摆到竖直位置时，B点的线速度大小为v，则这时导体棒AB两端的电压大小为( )
图3
A.eq \f(Bav,3) B.eq \f(Bav,6) C.eq \f(2Bav,3) D．Bav
答案 A
解析 当摆到竖直位置时，导体棒AB产生的感应电动势为：E＝B·2aeq \x\t(v)＝2Baeq \f(0＋v,2)＝Bav，圆环被导体棒分为两个半圆环，两半圆环并联，并联电阻R并＝eq \f(\f(R,2)×\f(R,2),\f(R,2)＋\f(R,2))＝eq \f(R,4)，电路电流：I＝eq \f(E,\f(R,2)＋\f(R,4))＝eq \f(4Bav,3R)，AB两端的电压为UAB＝IR并＝eq \f(Bav,3).
题型二 电磁感应中的电荷量的计算
计算电荷量的导出公式：q＝eq \f(nΔФ,R总)
在电磁感应现象中，只要穿过闭合回路的磁通量发生变化闭合回路中就会产生感应电流，设在时间Δt内通过导体横截面的电荷量为q，则根据电流定义式I＝eq \f(q,Δt)及法拉第电磁感应定律E＝eq \f(nΔΦ,Δt)，得q＝IΔt＝eq \f(E,R总)Δt＝eq \f(nΔΦ,R总Δt)Δt＝eq \f(nΔΦ,R总).
例3 (2018·全国卷Ⅰ·17)如图4，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中点，O为圆心．轨道的电阻忽略不计．OM是有一定电阻、可绕O转动的金属杆，M端位于PQS上，OM与轨道接触良好．空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B.现使OM从OQ位置以恒定的角速度逆时针转到OS位置并固定(过程Ⅰ)；再使磁感应强度的大小以一定的变化率从B增加到B′(过程Ⅱ)．在过程Ⅰ、Ⅱ中，流过OM的电荷量相等，则eq \f(B′,B)等于( )
图4
A.eq \f(5,4) B.eq \f(3,2) C.eq \f(7,4) D．2
答案 B
解析 在过程Ⅰ中，根据法拉第电磁感应定律，有
E1＝eq \f(ΔΦ1,Δt1)＝eq \f(B\b\lc\(\rc\)(\a\vs4\al\c1(\f(1,2)πr2－\f(1,4)πr2)),Δt1)
根据闭合电路欧姆定律，有I1＝eq \f(E1,R)
且q1＝I1Δt1
在过程Ⅱ中，有
E2＝eq \f(ΔΦ2,Δt2)＝eq \f(B′－B\f(1,2)πr2,Δt2)
I2＝eq \f(E2,R)
q2＝I2Δt2
又q1＝q2，即eq \f(B\b\lc\(\rc\)(\a\vs4\al\c1(\f(1,2)πr2－\f(1,4)πr2)),R)＝eq \f(B′－B\f(1,2)πr2,R)
所以eq \f(B′,B)＝eq \f(3,2).
2．(电磁感应中电荷量的计算)(2019·江苏卷·14)如图5所示，匀强磁场中有一个用软导线制成的单匝闭合线圈，线圈平面与磁场垂直．已知线圈的面积S＝0.3 m2、电阻R＝0.6 Ω，磁场的磁感应强度B＝0.2 T．现同时向两侧拉动线圈，线圈的两边在Δt＝0.5 s时间内合到一起．求线圈在上述过程中
图5
(1)感应电动势的平均值E；
(2)感应电流的平均值I，并在图中标出电流方向；
(3)通过导线横截面的电荷量q.
答案 (1)0.12 V (2)0.2 A 电流方向见解析图
(3)0.1 C
解析 (1)感应电动势的平均值E＝eq \f(ΔФ,Δt)
磁通量的变化ΔФ＝BΔS
联立可得E＝eq \f(BΔS,Δt)，代入数据得E＝0.12 V；
(2)平均电流I＝eq \f(E,R)
代入数据得I＝0.2 A(电流方向见图)；
(3)电荷量q＝IΔt
代入数据得q＝0.1 C.
题型三 电磁感应中的图像问题
1．解题关键
弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出磁场的转折点等是解决此类问题的关键．
2．解题步骤
(1)明确图像的种类，即是B－t图还是Φ－t图，或者E－t图、I－t图等；对切割磁感线产生感应电动势和感应电流的情况，还常涉及E－x图像和i－x图像；
(2)分析电磁感应的具体过程；
(3)用右手定则或楞次定律确定方向的对应关系；
(4)结合法拉第电磁感应定律、闭合电路欧姆定律、牛顿运动定律等知识写出相应的函数关系式；
(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等；
(6)画图像或判断图像．
3．常用方法
(1)排除法：定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是分析物理量的正负，以排除错误的选项．
(2)函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图像进行分析和判断．
动生问题的图像
例4 (2018·全国卷Ⅱ·18)如图6，在同一水平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l，磁感应强度大小相等、方向交替向上向下．一边长为eq \f(3,2)l的正方形金属线框在导轨上向左匀速运动．线框中感应电流i随时间t变化的正确图线可能是( )
图6
答案 D
解析 设线路中只有一边切割磁感线时产生的感应电流为i.
分析知，只有选项D符合要求．
感生问题的图像
例5 将一段导线绕成如图7甲所示的闭合回路，并固定在水平面(纸面)内．回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中．回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图像如图乙所示．用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图像是( )
图7
答案 B
解析 根据B－t图像可知，在0～eq \f(T,2)时间内，B－t图线的斜率为负且为定值，根据法拉第电磁感应定律E＝neq \f(ΔB,Δt)S可知，该段时间圆环区域内感应电动势和感应电流是恒定的，由楞次定律可知，ab中电流方向为b→a，再由左手定则可判断ab边受到向左的安培力，且0～eq \f(T,2)时间内安培力恒定不变，方向与规定的正方向相反；在eq \f(T,2)～T时间内，B－t图线的斜率为正且为定值，故ab边所受安培力大小仍恒定不变，但方向与规定的正方向相同．综上可知，B正确．
3．(感生问题的图像)(2019·山东济宁市第二次摸底)如图8甲所示，在线圈l1中通入电流i1后，在l2上产生的感应电流随时间变化的规律如图乙所示，l1、l2中电流的正方向如图甲中的箭头所示．则通入线圈l1中的电流i1随时间t变化的图像是下列选项图中的( )
图8
答案 D
解析 因为感应电流大小不变，根据法拉第电磁感应定律得：I＝eq \f(E,R)＝eq \f(n\f(ΔΦ,Δt),R)＝eq \f(n\f(ΔB,Δt)S,R)，而线圈l1中产生的磁场变化是因为电流发生了变化，所以I＝eq \f(n\f(ΔB,Δt)S,R)∝eq \f(n\f(Δi,Δt)S,R)，所以线圈l1中的电流均匀改变，A、C错误；根据题图乙，0～eq \f(T,4)时间内感应电流磁场向左，所以线圈l1产生的磁场向左减小，或向右增大，B错误，D正确．
4．(动生问题的图像)(八省联考·重庆·5)如图9所示，正方形MNPQ内的两个三角形区域充满匀强磁场，形状与MNPQ完全相同的闭合导线框M′N′P′Q′在外力作用下沿轴线OO′水平向左匀速运动．设通过导线框的感应电流为i，逆时针方向为电流的正方向，当t＝0时M′Q′与NP重合，在M′Q′从NP到临近MQ的过程中，下列图像中能反映i随时间t变化规律的是( )
图9
答案 B
解析 闭合导线框M′N′P′Q′匀速向左运动过程，穿过回路的磁通量不断增大，根据楞次定律可知，回路中的电流一直是逆时针的，所以电流一直为正．线框向左匀速运动过程中，切割磁感线的有效长度先减小，后增大，所以感应电流先减小，后增大，故B正确．
课时精练
1．如图1所示，在一磁感应强度B＝0.5 T的匀强磁场中，垂直于磁场方向水平放置着两根相距L＝0.1 m的平行金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N、Q之间连接一阻值R＝0.3 Ω的电阻．导轨上垂直放置着金属棒ab，其接入电路的电阻r＝0.2 Ω.当金属棒在水平拉力作用下以速度v＝4.0 m/s向左做匀速运动时( )
图1
A．ab棒所受安培力大小为0.02 N
B．N、Q间电压为0.2 V
C．a端电势比b端电势低
D．回路中感应电流大小为1 A
答案 A
解析 ab棒产生的感应电动势E＝BLv＝0.2 V，感应电流I＝eq \f(E,R＋r)＝0.4 A，ab棒受到的安培力F＝BIL＝0.02 N，A正确，D错误；N、Q之间的电压U＝eq \f(R,R＋r)E＝0.12 V，B错误；由右手定则得a端电势较高，C错误．
2．如图2所示是两个相互连接的金属圆环，小金属环的电阻是大金属环电阻的二分之一，磁场垂直穿过大金属环所在区域，当磁感应强度随时间均匀变化时，在大环内产生的感应电动势为E，则a、b两点间的电势差为( )
图2
A.eq \f(1,2)E B.eq \f(1,3)E C.eq \f(2,3)E D．E
答案 B
解析 a、b间的电势差等于路端电压，而小环电阻占电路总电阻的eq \f(1,3)，故a、b间电势差为U＝eq \f(1,3)E，选项B正确．
3．下列四个选项图中，虚线上方空间都存在方向垂直纸面向里的匀强磁场．A、B中的导线框为正方形，C、D中的导线框为直角扇形．各导线框均绕垂直纸面的轴O在纸面内匀速转动，转动方向如箭头所示，转动周期均为T.从线框处于图示位置时开始计时，以在OP边上从P点指向O点的方向为感应电流i的正方向．则在如图A、B、C、D所示的四个情景中，产生的感应电流i随时间t的变化规律如图3中i－t图像所示的是( )
图3
答案 C
解析 由题图i－t图像可知感应电流在一段时间恒定，根据I＝eq \f(Blv,R)，可知l不变，即导线框应为扇形；由右手定则可判断出产生的感应电流i随时间t的变化规律如题中i－t图像所示的是选项C.
4．(2020·浙江7月选考·12)如图4所示，固定在水平面上的半径为r的金属圆环内存在方向竖直向上、磁感应强度大小为B的匀强磁场．长为l的金属棒，一端与圆环接触良好，另一端固定在竖直导电转轴OO′上，随轴以角速度ω匀速转动．在圆环的A点和电刷间接有阻值为R的电阻和电容为C、板间距为d的平行板电容器，有一带电微粒在电容器极板间处于静止状态．已知重力加速度为g，不计其他电阻和摩擦，下列说法正确的是( )
图4
A．棒产生的电动势为eq \f(1,2)Bl2ω
B．微粒的电荷量与质量之比为eq \f(2gd,Br2ω)
C．电阻消耗的电功率为eq \f(πB2r4ω,2R)
D．电容器所带的电荷量为CBr2ω
答案 B
解析 由法拉第电磁感应定律知棒产生的电动势U＝eq \f(1,2)Br2ω，故A错误；对极板间微粒受力分析，如图所示，微粒静止，则mg＝qE＝qeq \f(U′,d)，得eq \f(q,m)＝eq \f(gd,U′)，而电容器两极板间电势差与电源电动势相等，即U＝U′，故eq \f(q,m)＝eq \f(2gd,Br2ω)，故B正确；电路中电流I＝eq \f(U,R)＝eq \f(Br2ω,2R)，则电阻R消耗的电功率P＝I2R＝eq \f(B2r4ω2,4R)，故C错误；电容器所带的电荷量Q＝CU′＝eq \f(CBr2ω,2)，故D错误．
5．(多选)在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，线圈所围的面积为0.1 m2，线圈电阻为1 Ω.规定线圈中感应电流I的正方向从上往下看是顺时针方向，如图5甲所示，磁场的磁感应强度B随时间t的变化规律如图乙所示．以下说法正确的是( )
图5
A．在0～2 s时间内，I的最大值为0.01 A
B．在3～5 s时间内，I的大小越来越小
C．前2 s内，通过线圈某截面的总电荷量为0.01 C
D．第3 s内，线圈的发热功率最大
答案 AC
解析 0～2 s时间内，t＝0时刻磁感应强度变化率最大，感应电流最大，I＝eq \f(E,R)＝eq \f(ΔB·S,Δt·R)＝0.01 A，A正确；3～5 s时间内电流大小不变，B错误；前2 s内通过线圈某截面的电荷量q＝eq \f(ΔΦ,R)＝eq \f(ΔB·S,R)＝0.01 C，C正确；第3 s内，B没有变化，线圈中没有感应电流产生，则线圈的发热功率最小，D错误．
6．(2019·安徽淮南市第二次模拟)如图6所示，光滑绝缘的水平桌面上有一直角三角形导线框ABC，其中AB＝L，BC＝2L，两平行虚线间有一垂直于桌面向下的匀强磁场，磁场宽度为L，导线框BC边与虚线边界垂直．现让导线框从图示位置开始沿BC方向匀速穿过磁场区域．设线框中产生顺时针方向的感应电流为正，则在线框穿过磁场的过程中，产生的感应电流与线框运动距离x的函数关系图像正确的是( )
图6
答案 D
解析 在线框进入0～L范围时，线框内产生的感应电流为逆时针方向；切割磁感线的有效长度从0均匀增加到eq \f(L,2)，可知感应电流均匀增加；从L～2L，线框切割磁感线的有效长度为eq \f(L,2)不变，感应电流不变，方向为逆时针方向；从2L～3L，线框切割磁感线的有效长度从eq \f(L,2)逐渐增加到L，则感应电动势增加到原来的2倍，感应电流增加到原来的2倍，方向为顺时针方向，故选D.
7．(多选)边长为a的闭合金属正三角轻质框架，左边竖直且与磁场右边界平行，完全处于垂直于框架平面向里的匀强磁场中，现把框架匀速水平向右拉出磁场，如图7所示，则下列图像与这一拉出过程相符合的是( )
图7
答案 BC
解析 设正三角形轻质框架开始出磁场的时刻t＝0，则其切割磁感线的有效长度L＝2xtan 30°＝eq \f(2\r(3),3)x，则感应电动势E电动势＝BLv＝eq \f(2\r(3),3)Bvx，则C项正确，D项错误；框架匀速运动，故F外力＝F安＝eq \f(B2L2v,R)＝eq \f(4B2x2v,3R)∝x2，A项错误；P外力功率＝F外力v∝F外力∝x2，B项正确．
8．(八省联考·辽宁·6)如图8所示，“凹”字形金属线框右侧有一宽度为3L的匀强磁场区域，磁场方向垂直于纸面向里．线框在纸面内向右匀速通过磁场区域，t＝0时，线框开始进入磁场．设逆时针方向为感应电流的正方向，则线框中感应电流i随时间t变化的图像可能正确的是( )
图8
答案 A
解析 线框进入磁场0～L时，金属线切割磁感线的有效长度为2L，线框中产生逆时针方向电流；线框进入磁场L～3L时，金属线切割磁感线的有效长度为3L，线框中产生更大的逆时针方向电流；线框离开磁场0～L时，金属线切割磁感线的有效长度为2L，线框中产生顺时针方向电流；线框离开磁场L～3L时，金属线切割磁感线的有效长度为3L，线框中产生更大的顺时针方向电流，故A项正确，B、C、D项错误．
9.(多选)(2019·全国卷Ⅱ·21)如图9，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计．虚线ab、cd均与导轨垂直，在ab与cd之间的区域存在垂直于导轨所在平面的匀强磁场．将两根相同的导体棒PQ、MN先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好．已知PQ进入磁场时加速度恰好为零．从PQ进入磁场开始计时，到MN离开磁场区域为止，流过PQ的电流随时间变化的图像可能正确的是( )
图9
答案 AD
解析 根据题述，PQ进入磁场时加速度恰好为零，两导体棒从同一位置释放，则两导体棒进入磁场时的速度相同，产生的感应电动势大小相等，若释放两导体棒的时间间隔足够长，在PQ通过磁场区域一段时间后MN进入磁场区域，根据法拉第电磁感应定律和闭合电路欧姆定律可知流过PQ的电流随时间变化的图像可能是A；若释放两导体棒的时间间隔较短，在PQ没有出磁场区域时MN就进入磁场区域，则两棒在磁场区域中运动时回路中磁通量不变，两棒不受安培力作用，二者在磁场中做加速运动，PQ出磁场后，MN切割磁感线产生感应电动势和感应电流，且感应电流一定大于I1，受到安培力作用，由于安培力与速度成正比，则MN所受的安培力一定大于MN的重力沿导轨平面方向的分力，所以MN一定做减速运动，回路中感应电流减小，流过PQ的电流随时间变化的图像可能是D.
10．如图10所示为两个有界匀强磁场，磁感应强度大小均为B，方向分别垂直于纸面向里和向外，磁场宽度均为L，距磁场区域的左侧L处有一边长为L的正方形导体线框，总电阻为R，且线框平面与磁场方向垂直．现用外力F使线框以速度v匀速穿过磁场区域，以初始位置为计时起点，规定电流沿逆时针方向时的电动势E为正，磁感线垂直纸面向里时磁通量Φ的方向为正，外力F向右为正．线框中的磁通量Φ、感应电动势E、外力F和电功率P随时间变化的图像正确的是( )
图10
答案 D
解析 线框运动L时开始进入磁场，磁通量开始增大，当线框全部进入时，磁通量达到最大，此后向外的磁通量增大，总磁通量减小，当运动到2.5L时，磁通量最小，故选项A错误；当线框进入第一个磁场时，由E＝BLv可知，E保持不变，而开始进入第二个磁场时，两边同时切割磁感线，电动势应为2BLv，故选项B错误；因安培力总是与运动方向相反，故外力F应一直向右，故选项C错误；外力F的功率P＝Fv，因速度不变，而线框进入第一个磁场时，电流为定值，F也为定值．两边分别在两个磁场中时，电流加倍，回路中总电动势加倍，功率变为原来的4倍，此后线框从第二个磁场中离开时，安培力应等于线框进入第一个磁场时的安培力，所以功率应等于进入第一个磁场时的功率，故选项D正确．
11．(2020·江西新余市期末)如图11甲所示，水平面上的两光滑金属导轨平行固定放置，间距d＝0.5 m，电阻不计，左端通过导线与阻值R＝2 Ω的电阻连接，右端通过导线与阻值RL＝4 Ω的小灯泡L连接．在CDFE矩形区域内有垂直于导轨平面向上的匀强磁场，CE长l＝2 m，有一阻值r＝2 Ω的金属棒PQ放置在靠近磁场边界CD处(恰好不在磁场中)．CDFE区域内磁场的磁感应强度B随时间变化的图像如图乙所示．在t＝4 s时使金属棒PQ以某一速度进入磁场区域并保持匀速运动．已知从t＝0开始到金属棒运动到磁场边界EF处的整个过程中，小灯泡的亮度没有发生变化．求：
图11
(1)通过小灯泡的电流；
(2)金属棒PQ在磁场区域中运动的速度大小．
答案 (1)0.1 A (2)1 m/s
解析 (1)在t＝0至t＝4 s内，金属棒PQ保持静止，磁场变化导致电路产生感应电动势，等效电路为r与R并联，再与RL串联，电路的总电阻R总＝RL＋eq \f(Rr,R＋r)＝5 Ω，此时感应电动势：E＝eq \f(ΔΦ,Δt)＝dleq \f(ΔB,Δt)＝0.5×2×0.5 V＝0.5 V，通过小灯泡的电流I＝eq \f(E,R总)＝0.1 A.
(2)当金属棒在磁场区域中运动时，由金属棒切割磁感线产生电动势，等效电路为R与RL并联，再与r串联，此时电路的总电阻R总′＝r＋eq \f(RRL,R＋RL)＝eq \b\lc\(\rc\)(\a\vs4\al\c1(2＋\f(2×4,2＋4))) Ω＝eq \f(10,3) Ω，由于灯泡中电流不变，所以灯泡的电流IL＝I＝0.1 A，则流过金属棒的电流为I′＝IL＋IR＝IL＋eq \f(RLIL,R)＝0.3 A，电动势E′＝I′R总′＝Bdv，解得金属棒PQ在磁场区域中运动的速度大小为v＝1 m/s.
12.(2016·全国卷Ⅲ·25)如图12，两条相距l的光滑平行金属导轨位于同一水平面(纸面)内，其左端接一阻值为R的电阻；一与导轨垂直的金属棒置于两导轨上；在电阻、导轨和金属棒中间有一面积为S的区域，区域中存在垂直于纸面向里的均匀磁场，磁感应强度大小B1随时间t的变化关系为B1＝kt，式中k为常量；在金属棒右侧还有一匀强磁场区域，区域左边界MN(虚线)与导轨垂直，磁场的磁感应强度大小为B0，方向也垂直于纸面向里．某时刻，金属棒在一外加水平恒力的作用下从静止开始向右运动，在t0时刻恰好以速度v0越过MN，此后向右做匀速运动．金属棒与导轨始终相互垂直并接触良好，它们的电阻均忽略不计．求：
图12
(1)在t＝0到t＝t0时间间隔内，流过电阻的电荷量的绝对值；
(2)在时刻t(t>t0)穿过回路的总磁通量和金属棒所受外加水平恒力的大小．
答案 (1)eq \f(kt0S,R)
(2)B0lv0(t－t0)＋kSt (B0lv0＋kS)eq \f(B0l,R)
解析 (1)在金属棒未越过MN之前，穿过回路的磁通量的变化量为
ΔΦ＝ΔBS＝kΔtS①
由法拉第电磁感应定律有
E＝eq \f(ΔΦ,Δt)②
由欧姆定律得
I＝eq \f(E,R)③
由电流的定义得
I＝eq \f(Δq,Δt)④
联立①②③④式得
|Δq|＝eq \f(kS,R)Δt⑤
由⑤式得，在t＝0到t＝t0的时间间隔内即Δt＝t0，流过电阻R的电荷量q的绝对值为
|q|＝eq \f(kt0S,R)⑥
(2)当t>t0时，金属棒已越过MN.由于金属棒在MN右侧做匀速运动，有
F＝F安⑦
式中，F是外加水平恒力，F安是金属棒受到的安培力．设此时回路中的电流为I，
F安＝B0lI⑧
此时金属棒与MN之间的距离为s＝v0(t－t0)⑨
匀强磁场穿过回路的磁通量为
Φ′＝B0ls⑩
回路的总磁通量为
Φt＝Φ＋Φ′⑪
其中Φ＝B1S＝ktS⑫
由⑨⑩⑪⑫式得，在时刻t(t>t0)，穿过回路的总磁通量为Φt＝B0lv0(t－t0)＋kSt⑬
在t到t＋Δt的时间间隔内，总磁通量的改变量ΔΦt为
ΔΦt＝(B0lv0＋kS)Δt⑭
由法拉第电磁感应定律得，回路感应电动势的大小为
Et＝eq \f(ΔΦt,Δt)⑮
由欧姆定律得
I＝eq \f(Et,R)⑯
联立⑦⑧⑭⑮⑯式得
F＝(B0lv0＋kS)eq \f(B0l,R).线框位移
等效电路的连接
电流
0～eq \f(l,2)
I＝2i(顺时针)
eq \f(l,2)～l
I＝0
l～eq \f(3l,2)
I＝2i(逆时针)
eq \f(3l,2)～2l
I＝0
