人教版 (新课标)选修2第5节 机械同步测试题

这是一份人教版 (新课标)选修2第5节 机械同步测试题，共2页。试卷主要包含了1轮系的分类依据是什么？等内容，欢迎下载使用。

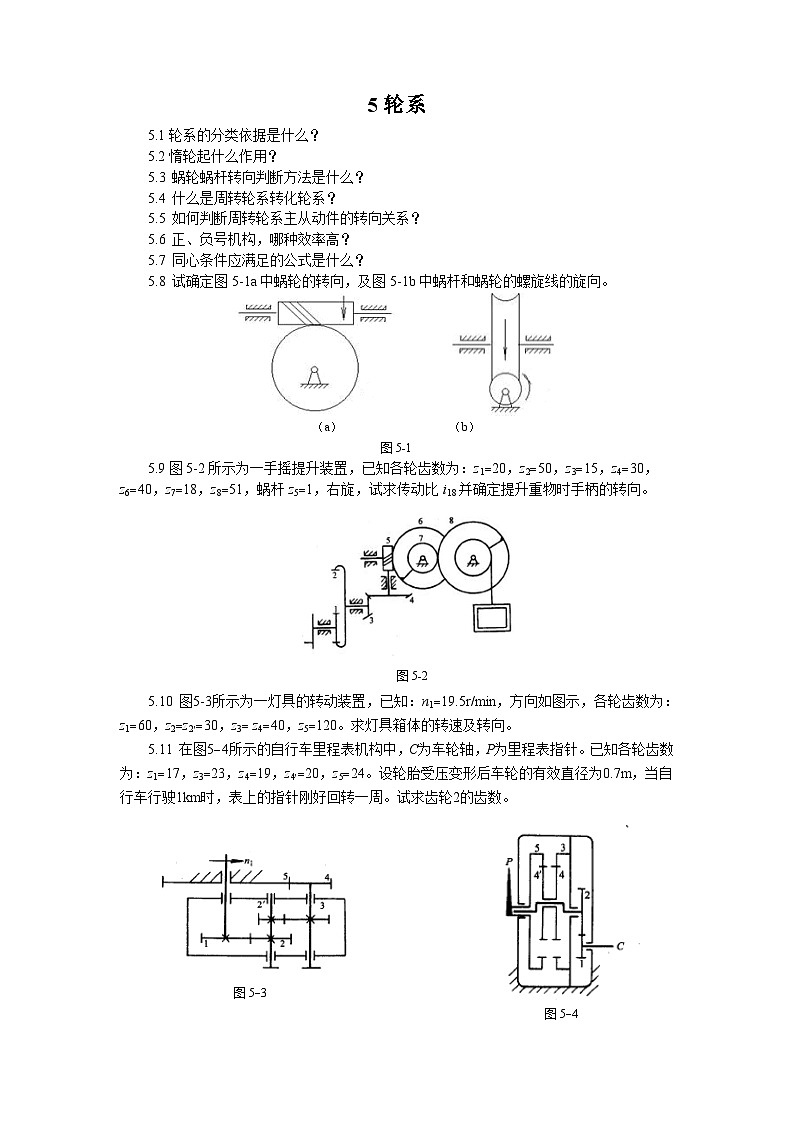

5.2惰轮起什么作用？
5.3 蜗轮蜗杆转向判断方法是什么？
5.4 什么是周转轮系转化轮系？
5.5 如何判断周转轮系主从动件的转向关系？
5.6 正、负号机构，哪种效率高？
5.7 同心条件应满足的公式是什么？
5.8 试确定图5-1a中蜗轮的转向，及图5-1b中蜗杆和蜗轮的螺旋线的旋向。
5.9图5-2所示为一手摇提升装置，已知各轮齿数为：z120，z250，z315，z430，z640，z718，z851，蜗杆z51，右旋，试求传动比i18并确定提升重物时手柄的转向。
5.10 图5-3所示为一灯具的转动装置，已知：n119.5r/min，方向如图示，各轮齿数为：z160，z2z230，z3 z440，z5120。求灯具箱体的转速及转向。
5.11 在图54所示的自行车里程表机构中，C为车轮轴，P为里程表指针。已知各轮齿数为：z117，z323，z419，z420，z524。设轮胎受压变形后车轮的有效直径为0.7m，当自行车行驶1km时，表上的指针刚好回转一周。试求齿轮2的齿数。
图54
图53
5.13 在图5-5所示的双螺旋桨飞机的减速器中，已知：z126，z220，z430，z518，n115000r/min，求螺旋桨P、Q的转速nP、nQ及转向。
5.10 在图5-6所示的电动三爪卡盘复合轮系中，设已知z1 =6，z2 =z2=25，z3=57，z4 =56。试求传动比 i14 。
5.14 图5-7所示的变速器，已知：z1 z1 z628，z3 z5 z380，z2z4 z726，当鼓轮A、B、C分别被制动时，求传动比i1H。
图5-7
图5-5
图5-6

（a） （b）
图5-1
图5-2
