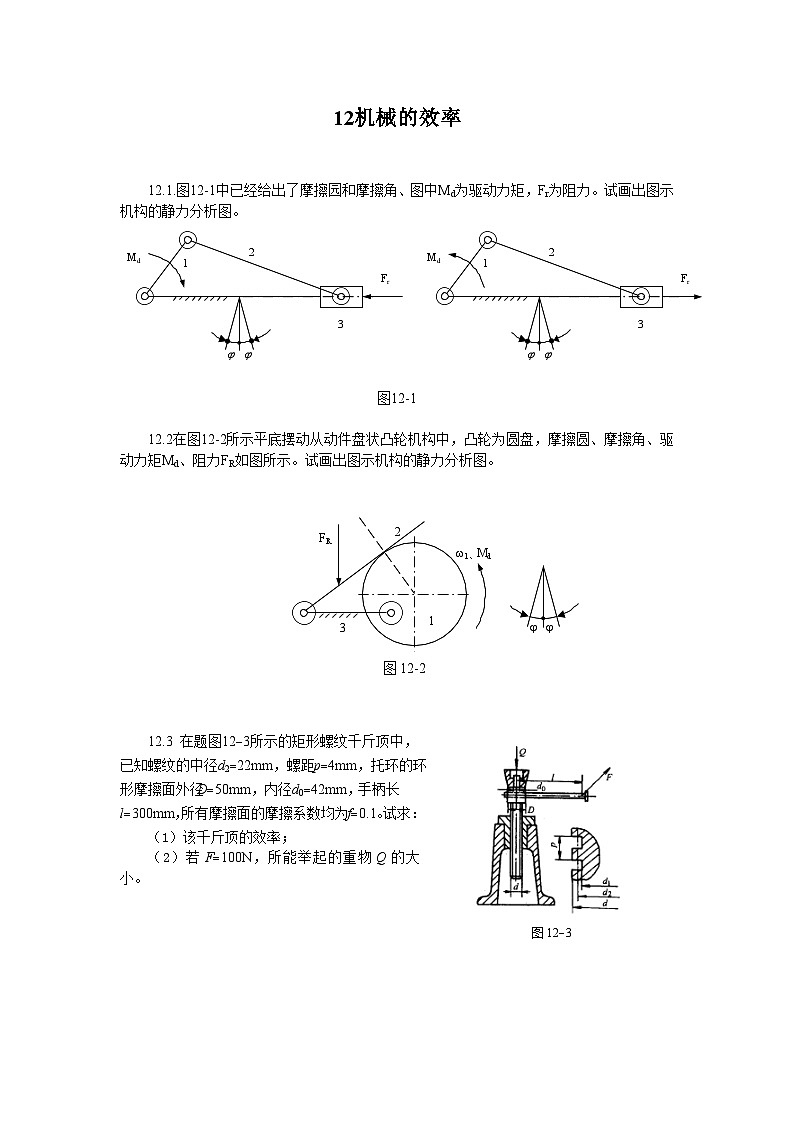

12.1.图12-1中已经给出了摩擦园和摩擦角、图中Md为驱动力矩，Fr为阻力。试画出图示机构的静力分析图。
 
Md
Fr
2
1
3
 
Md
Fr
2
1
3
图12-1
12.2在图12-2所示平底摆动从动件盘状凸轮机构中，凸轮为圆盘，摩擦圆、摩擦角、驱动力矩Md、阻力FR如图所示。试画出图示机构的静力分析图。
图123
12.3 在题图123所示的矩形螺纹千斤顶中，已知螺纹的中径d222mm，螺距p4mm，托环的环形摩擦面外径D50mm，内径d042mm，手柄长l300mm，所有摩擦面的摩擦系数均为f0.1。试求：
（1）该千斤顶的效率；
（2）若F100N，所能举起的重物Q的大小。
3
2
1
1、Md
FR


图12-2
