一、选择题（本大题共12小题，每小题2分，共24分。每小题列出的四个选项中只有一个符合题目要求，不选、多选、错选均不得分）

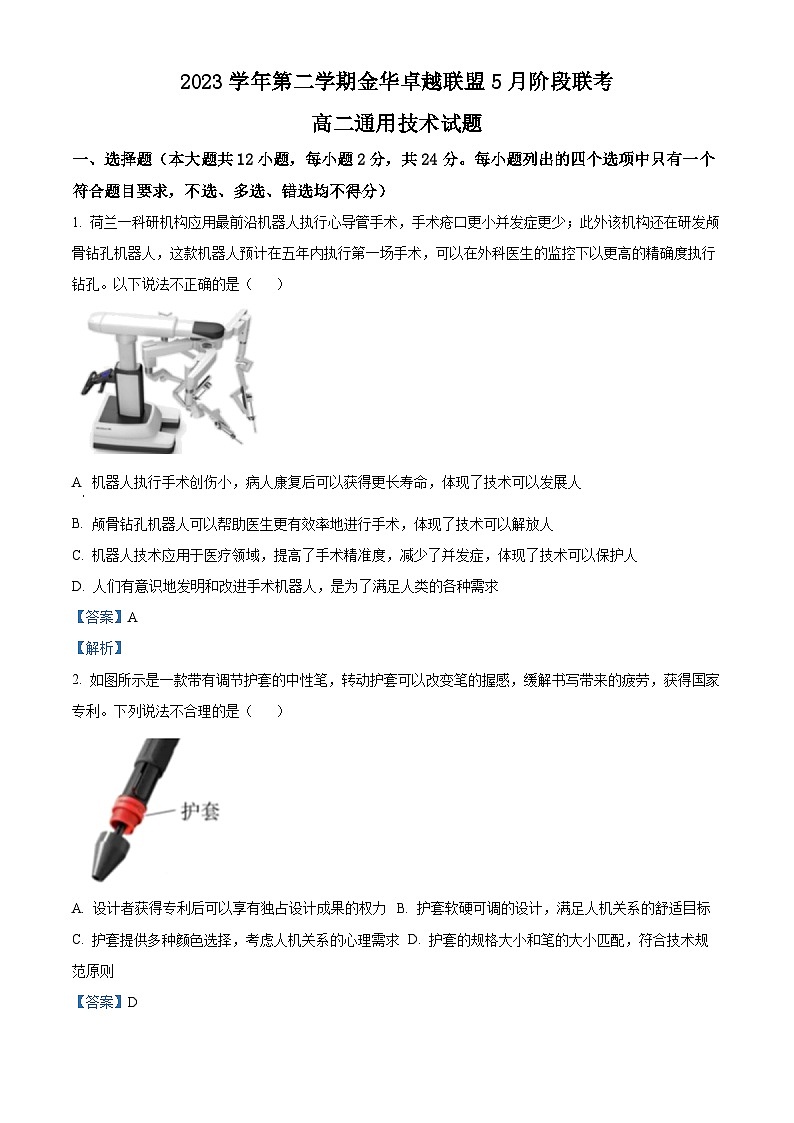

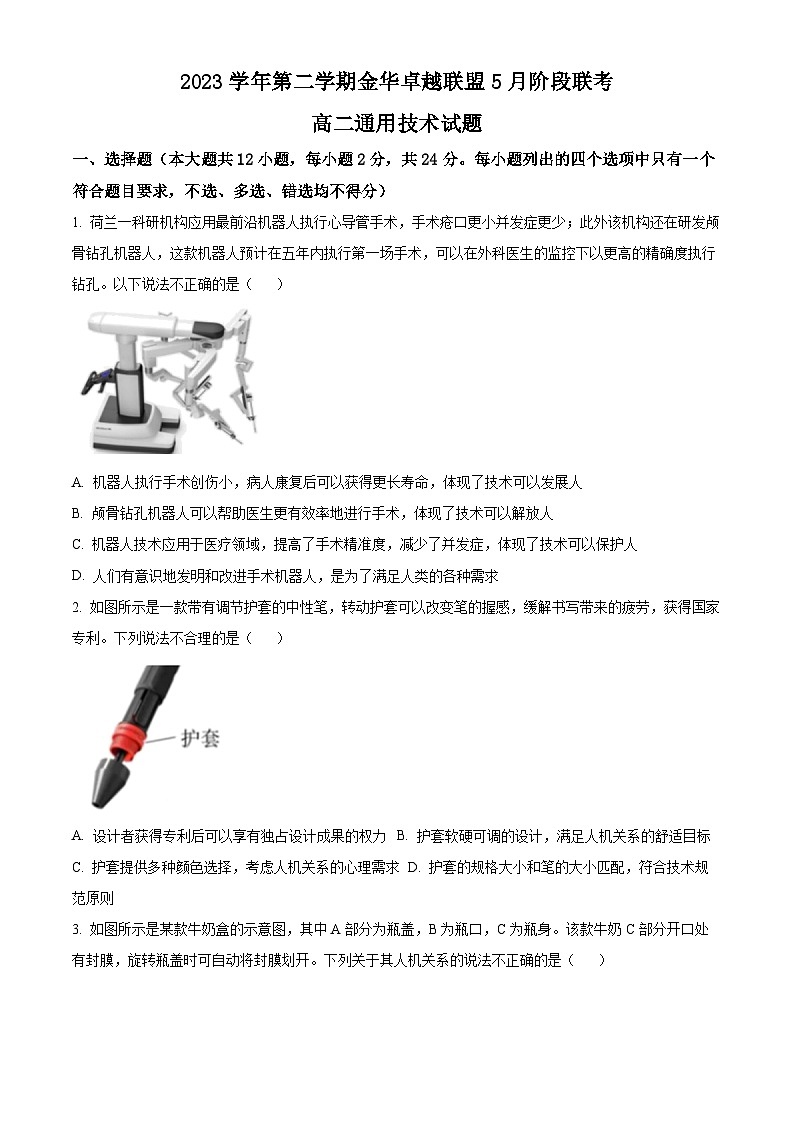

1. 荷兰一科研机构应用最前沿机器人执行心导管手术，手术疮口更小并发症更少；此外该机构还在研发颅骨钻孔机器人，这款机器人预计在五年内执行第一场手术，可以在外科医生的监控下以更高的精确度执行钻孔。以下说法不正确的是（ ）
A. 机器人执行手术创伤小，病人康复后可以获得更长寿命，体现了技术可以发展人
B. 颅骨钻孔机器人可以帮助医生更有效率地进行手术，体现了技术可以解放人
C. 机器人技术应用于医疗领域，提高了手术精准度，减少了并发症，体现了技术可以保护人
D. 人们有意识地发明和改进手术机器人，是为了满足人类的各种需求
2. 如图所示是一款带有调节护套的中性笔，转动护套可以改变笔的握感，缓解书写带来的疲劳，获得国家专利。下列说法不合理的是（ ）
A. 设计者获得专利后可以享有独占设计成果的权力B. 护套软硬可调的设计，满足人机关系的舒适目标
C. 护套提供多种颜色选择，考虑人机关系的心理需求D. 护套的规格大小和笔的大小匹配，符合技术规范原则

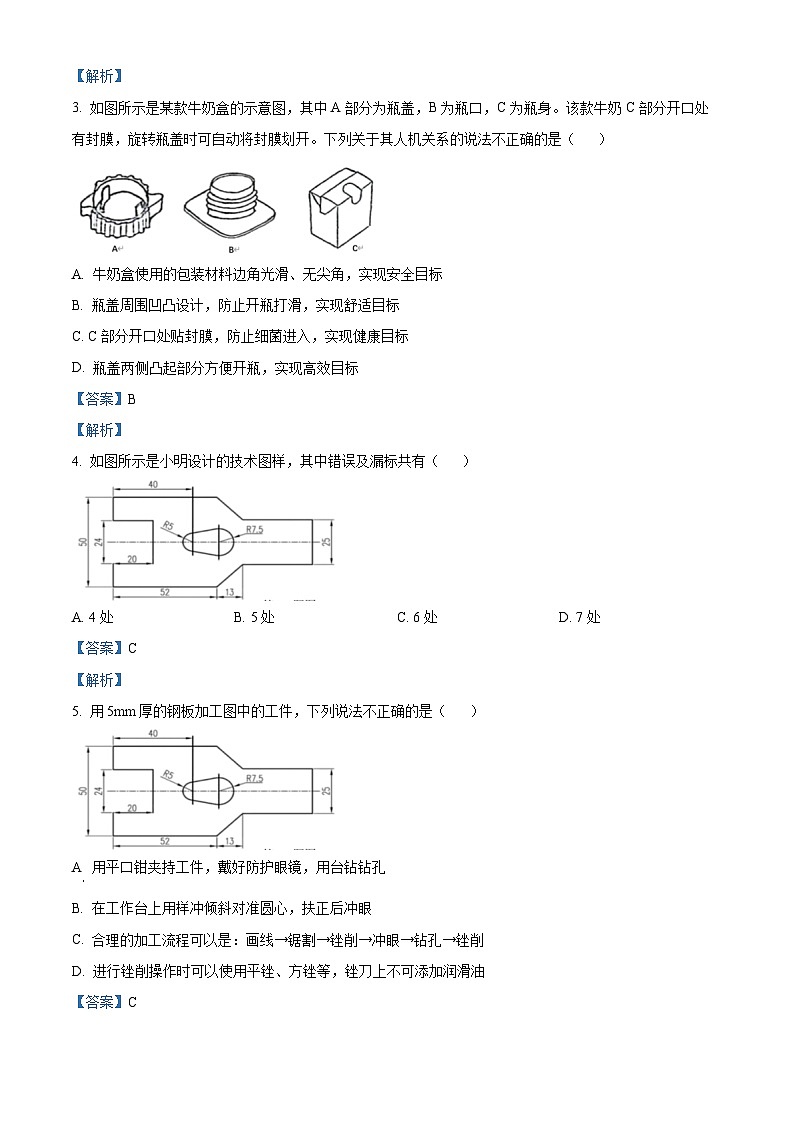

3. 如图所示是某款牛奶盒的示意图，其中A部分为瓶盖，B为瓶口，C为瓶身。该款牛奶C部分开口处有封膜，旋转瓶盖时可自动将封膜划开。下列关于其人机关系的说法不正确的是（ ）
A. 牛奶盒使用的包装材料边角光滑、无尖角，实现安全目标
B. 瓶盖周围凹凸设计，防止开瓶打滑，实现舒适目标
C. C部分开口处贴封膜，防止细菌进入，实现健康目标
D. 瓶盖两侧凸起部分方便开瓶，实现高效目标

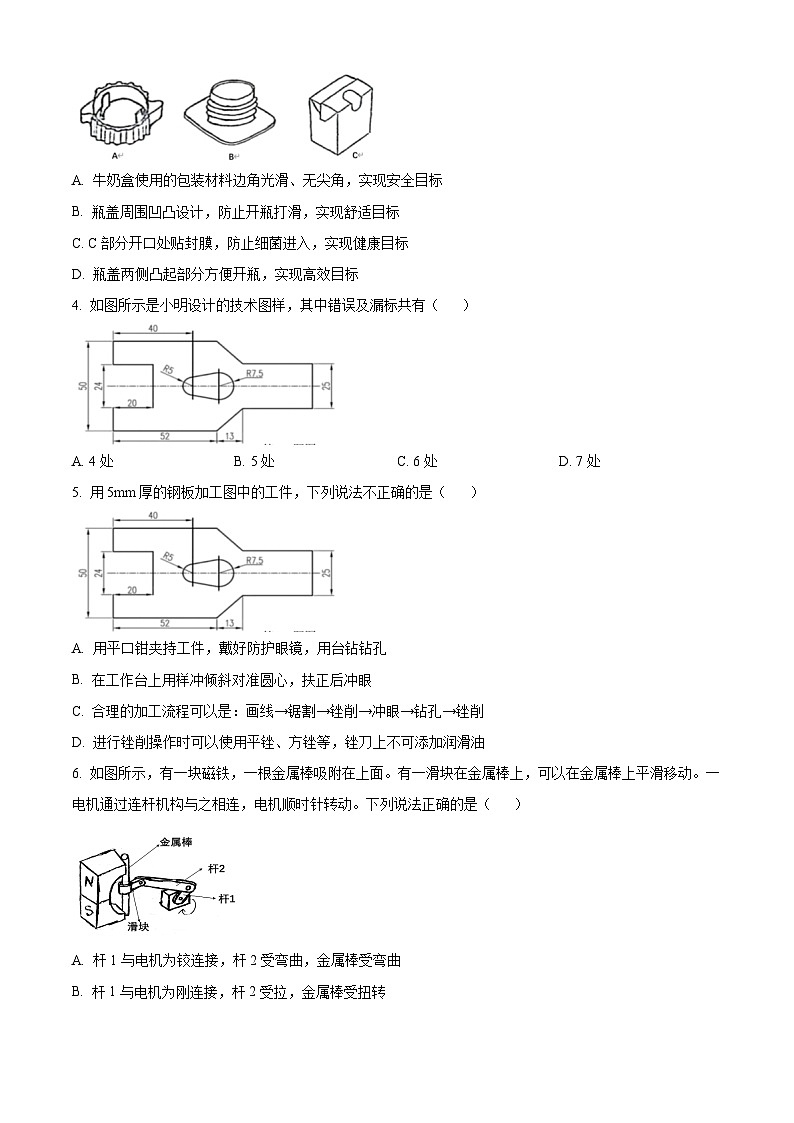

4. 如图所示是小明设计的技术图样，其中错误及漏标共有（ ）
A. 4处B. 5处C. 6处D. 7处
5. 用5mm厚的钢板加工图中的工件，下列说法不正确的是（ ）
A. 用平口钳夹持工件，戴好防护眼镜，用台钻钻孔
B. 在工作台上用样冲倾斜对准圆心，扶正后冲眼
C. 合理的加工流程可以是：画线→锯割→锉削→冲眼→钻孔→锉削
D. 进行锉削操作时可以使用平锉、方锉等，锉刀上不可添加润滑油

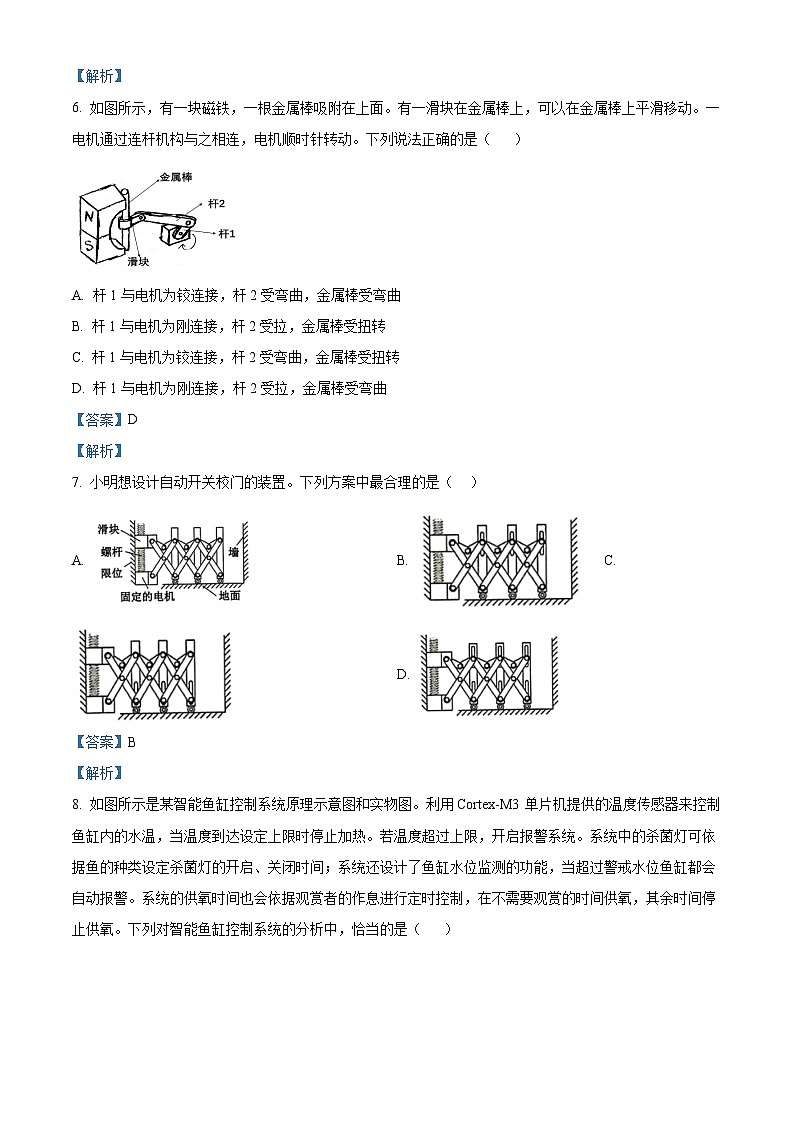

6. 如图所示，有一块磁铁，一根金属棒吸附在上面。有一滑块在金属棒上，可以在金属棒上平滑移动。一电机通过连杆机构与之相连，电机顺时针转动。下列说法正确的是（ ）
A. 杆1与电机为铰连接，杆2受弯曲，金属棒受弯曲
B. 杆1与电机为刚连接，杆2受拉，金属棒受扭转
C. 杆1与电机为铰连接，杆2受弯曲，金属棒受扭转
D. 杆1与电机刚连接，杆2受拉，金属棒受弯曲

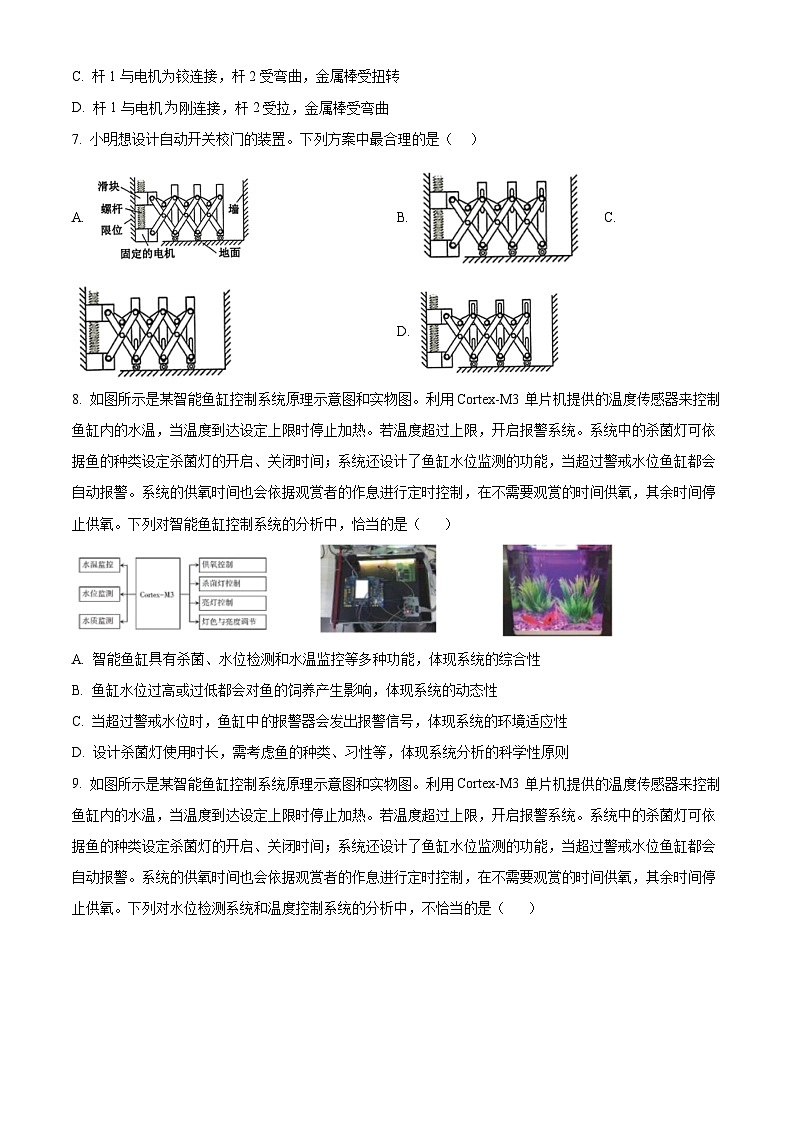

7. 小明想设计自动开关校门的装置。下列方案中最合理的是（ ）
A. B. C. D.
8. 如图所示是某智能鱼缸控制系统原理示意图和实物图。利用Crtex-M3 单片机提供的温度传感器来控制鱼缸内的水温，当温度到达设定上限时停止加热。若温度超过上限，开启报警系统。系统中的杀菌灯可依据鱼的种类设定杀菌灯的开启、关闭时间；系统还设计了鱼缸水位监测的功能，当超过警戒水位鱼缸都会自动报警。系统的供氧时间也会依据观赏者的作息进行定时控制，在不需要观赏的时间供氧，其余时间停止供氧。下列对智能鱼缸控制系统的分析中，恰当的是（ ）
A. 智能鱼缸具有杀菌、水位检测和水温监控等多种功能，体现系统的综合性
B. 鱼缸水位过高或过低都会对鱼的饲养产生影响，体现系统的动态性
C. 当超过警戒水位时，鱼缸中报警器会发出报警信号，体现系统的环境适应性
D. 设计杀菌灯使用时长，需考虑鱼的种类、习性等，体现系统分析的科学性原则
9. 如图所示是某智能鱼缸控制系统原理示意图和实物图。利用Crtex-M3 单片机提供的温度传感器来控制鱼缸内的水温，当温度到达设定上限时停止加热。若温度超过上限，开启报警系统。系统中的杀菌灯可依据鱼的种类设定杀菌灯的开启、关闭时间；系统还设计了鱼缸水位监测的功能，当超过警戒水位鱼缸都会自动报警。系统的供氧时间也会依据观赏者的作息进行定时控制，在不需要观赏的时间供氧，其余时间停止供氧。下列对水位检测系统和温度控制系统的分析中，不恰当的是（ ）
A. 鱼缸内的实际水位是水位检测系统的输出量
B. 温度控制系统中，控制器是Crtex-M3单片机
C. 温度控制系统的温度传感器参与系统的反馈过程
D. 单片机发出的异常指令可能属于温度控制系统的干扰因素
10. 要制作如图所示电路，以下电子元器件的选择，不合适的是（ ）
A. B. C. D.
11. 小明为听力不好的人群设计了如图所示的一个用灯泡来指示的门铃电路，客人按一下按钮S1（按下S1接通，抬起手断开），灯泡一闪一闪，告知屋内的人门外有人。在调试过程中，按下S1，灯泡不亮，不可能的原因是（ ）
A. 焊接过程中电容C短接B. 焊接过程中三极管V1中b极和e极短接
C. 8脚虚焊D. 电阻R1短接
12. 如图所示是鱼缸加热棒温度控制电路。下列关于该电路的分析不正确的是（ ）
A. RT应该是负温度系数的热敏电阻
B. 随着温度的升高，三极管VT1进入饱和状态
C. 调节RP的电阻值大小，可以改变鱼缸加热的预设温度
D. 二极管VD的作用是在继电器J断电瞬间，保护三极管VT2
二、非选择题（本大题共3小题，第28小题8分，第29小题10分，第30小题8分，共26分。）
13. 如图所示是水槽池PH值控制系统，根据实际要求，在定量控制箱内预先设定好需要的PH值的范围，定量控制箱根据检测探头检测到水槽池中实际PH值，自动控制并输出信号来调节酸液或碱液的投放，达到所设定范围后停止投放，从而稳定PH值在所需的数值范围内。
（1）该调节控制系统的控制方式属于_______（A.开环控制；B.闭环控制）。
（2）设计该调节控制系统时，既要考虑投放酸液或碱液的精准度，又要考虑成本的投入，体现了系统分析的_______（A.整体性原则；B.科学性原则；C.综合性原则；D.经济性原则）。
（3）该系统中的检测探头应选用______（A.流量检测探头；B.湿度检测探头；C.温度检测探头；D.PH检测探头）。
（4）为了提高该系统的控制精准度，下列有效的优化措施是_______（A.水槽池中增加搅拌装置；B.增大水池槽的容量；C.降低PH设定值；D.提高检测探头的灵敏度；E.加大管道流量）。
14. 如图1为小明家的私有车位，为了防止他人占用，因此小明想在车位上设计一个可遥控升降的车位警示牌。已知底板及电机安装位置如图2所示，底板安装在车位上，警示板的尺寸为：300×300×25mm，请你帮助小明在图2的基础上设计该装置的机械部分，设计要求如下：
①警示板升起时能阻止车辆进入，合拢折叠后能方便车辆完全驶入车位；
②采用减速电机驱动，通过电机的正反转实现警示板的升起和合拢；
③警示板完全升起后高度不低于350mm，具有一定的稳定性；
④允许对警示板、底板进行适当加工，减速电机安装位置不得变动；
⑤材料自选。
请完成以下任务：
（1）以下所列条件中，不属于明确解决问题所受到的限制的是______
A.底板的大小 B.警示板的尺寸 C.电机转轴的尺寸 D.停车位的大小
（2）设计要求中提出的警示板完全升起后的高度不低于350mm，主要考虑了_______
A.物 B.人 C.环境
（3）将制作好的装置安装完成后，进行试验，其中不合理的是_______
A.启动减速电机，将警示板合拢折叠，观察车辆能否完全驶入车位；
B.移动电机底座，确定最佳的电机安装位置和转轴朝向，确保正常运行；
C.将警示板升到最高位置，在顶部水平方向施加一定的力，测试其稳定性；
D.启动减速电机正反转，观察警示板是否可以在升起和合拢之间顺利转换。
（4）画出装置的机械部分设计草图（只要求画出一个装置，电机可用方块代表），必要时可用文字说明_______；
（5）在设计草图上标注主要尺寸_______。
15. 如图所示为风电路灯电源自动切换系统。当电池组电压低于下限（仍然在逻辑门芯片正常工作电压范围内）时，自动切换到市电给路灯供电，风力发电模组充电；当风力发电模组给电池组充电到上限时，自动切换回电池组供电。请完成下列任务：
（1）请根据题意，在“虚线框1”内绘制继电器的转换触点J-1并连线_______；
（2）下列方法，可调低电池组上限电压的是_______
A.调小RP1 B.调大RP1 C.调小RP2 D.调大RP2
（3）调试时，始终无法切换到电池组供电，不可能的原因有_______
A.R3过小 B.VT发射极虚焊 C.VT击穿 D.VD反接
（4）测试电路时发现缺少“或非门”芯片，想用现有的四2输入与非门芯片代替，请在“虚线框2”中绘制替换电路原理图，要求保持原有逻辑关系不变_______。
