浙江省绍兴市柯桥区2021-2022学年高三下学期高考及选考科目5月适应性考试通用技术试题（Word版附解析）

这是一份浙江省绍兴市柯桥区2021-2022学年高三下学期高考及选考科目5月适应性考试通用技术试题（Word版附解析），文件包含浙江省绍兴市柯桥区2021-2022学年高三下学期高考及选考科目5月适应性考试通用技术试题Word版含解析docx、浙江省绍兴市柯桥区2021-2022学年高三下学期高考及选考科目5月适应性考试通用技术试题Word版无答案docx等2份试卷配套教学资源，其中试卷共18页， 欢迎下载使用。

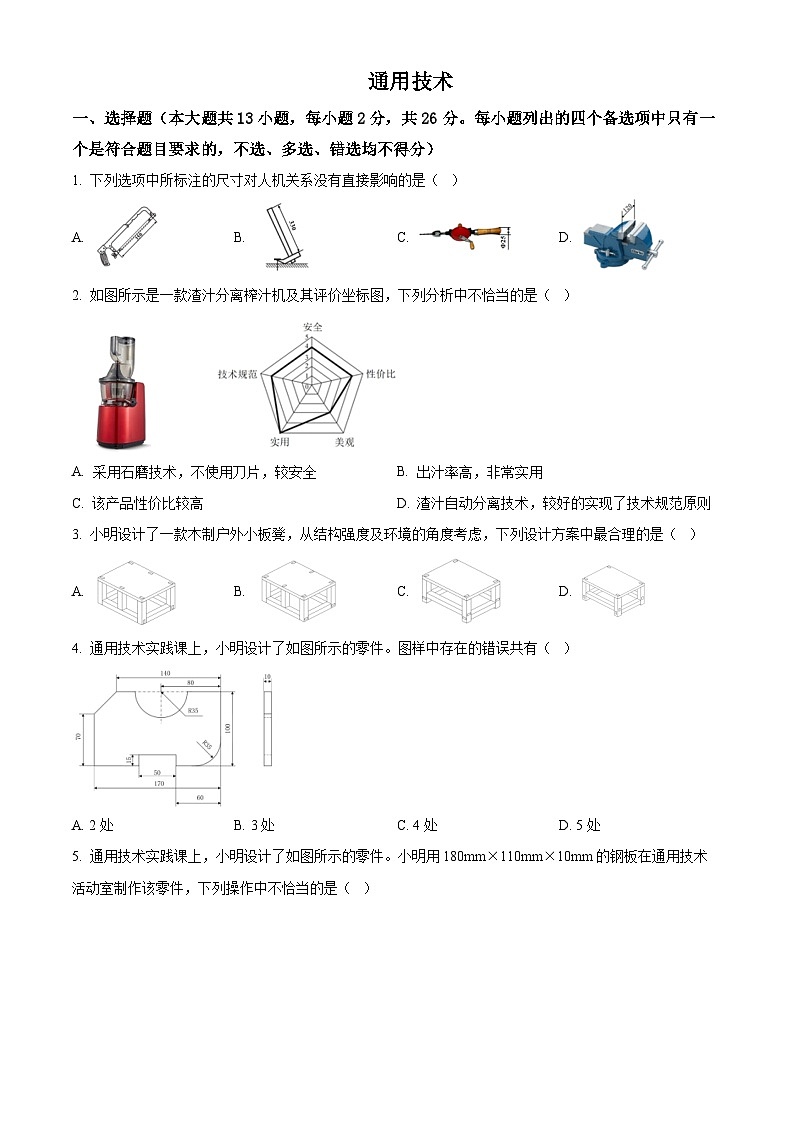

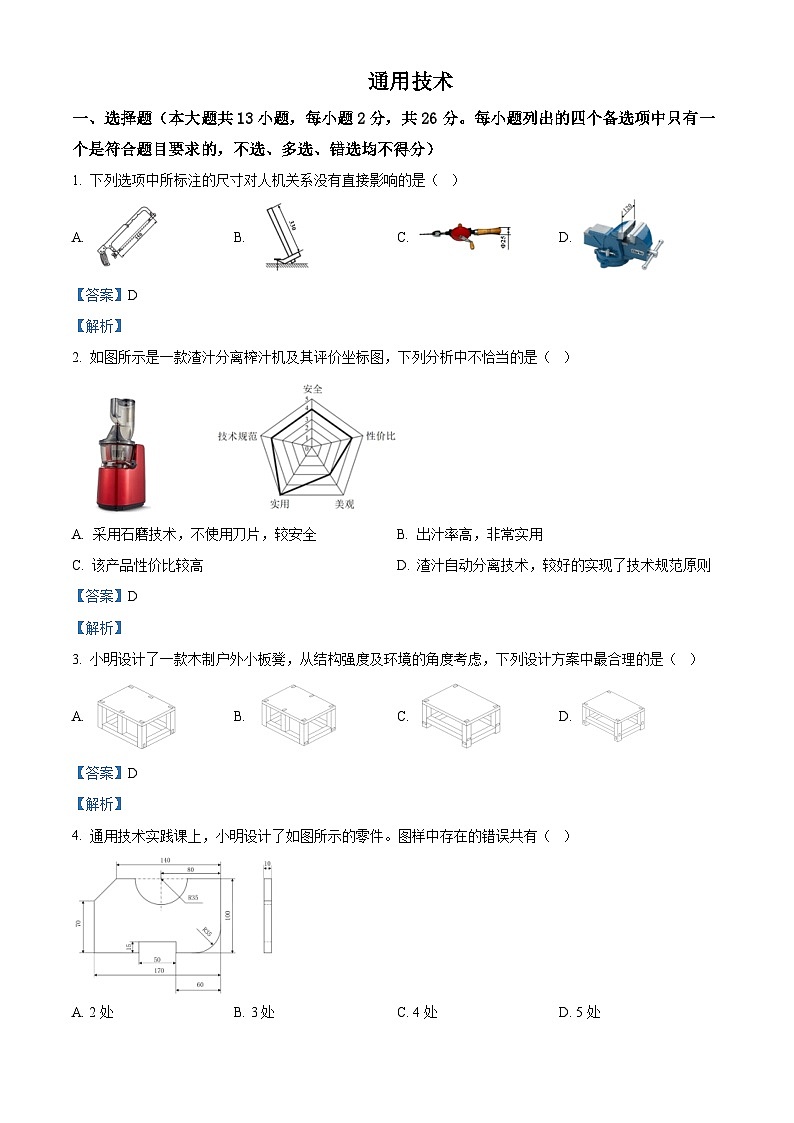

1. 下列选项中所标注的尺寸对人机关系没有直接影响的是（ ）
A. B. C. D.
【答案】D
【解析】
2. 如图所示是一款渣汁分离榨汁机及其评价坐标图，下列分析中不恰当的是（ ）
A. 采用石磨技术，不使用刀片，较安全B. 出汁率高，非常实用
C. 该产品性价比较高D. 渣汁自动分离技术，较好的实现了技术规范原则
【答案】D
【解析】
3. 小明设计了一款木制户外小板凳，从结构强度及环境的角度考虑，下列设计方案中最合理的是（ ）
A. B. C. D.
【答案】D
【解析】
4. 通用技术实践课上，小明设计了如图所示的零件。图样中存在的错误共有（ ）
A. 2处B. 3处C. 4处D. 5处
【答案】A
【解析】

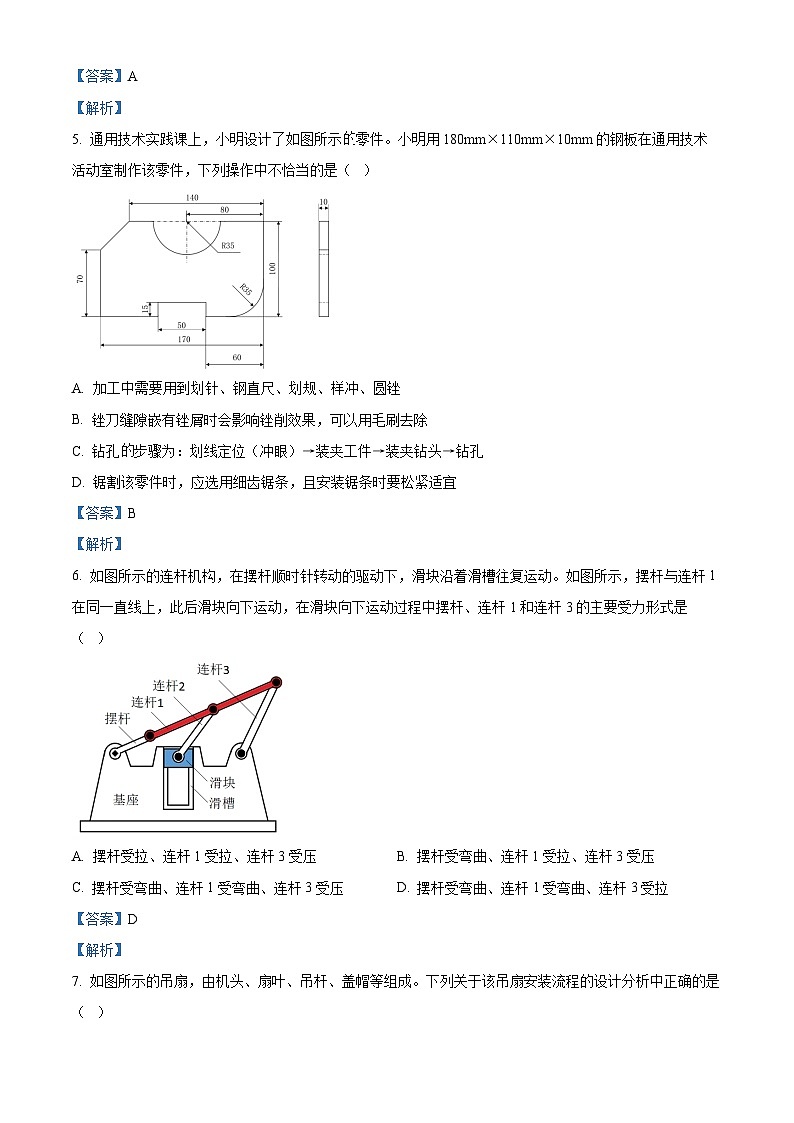

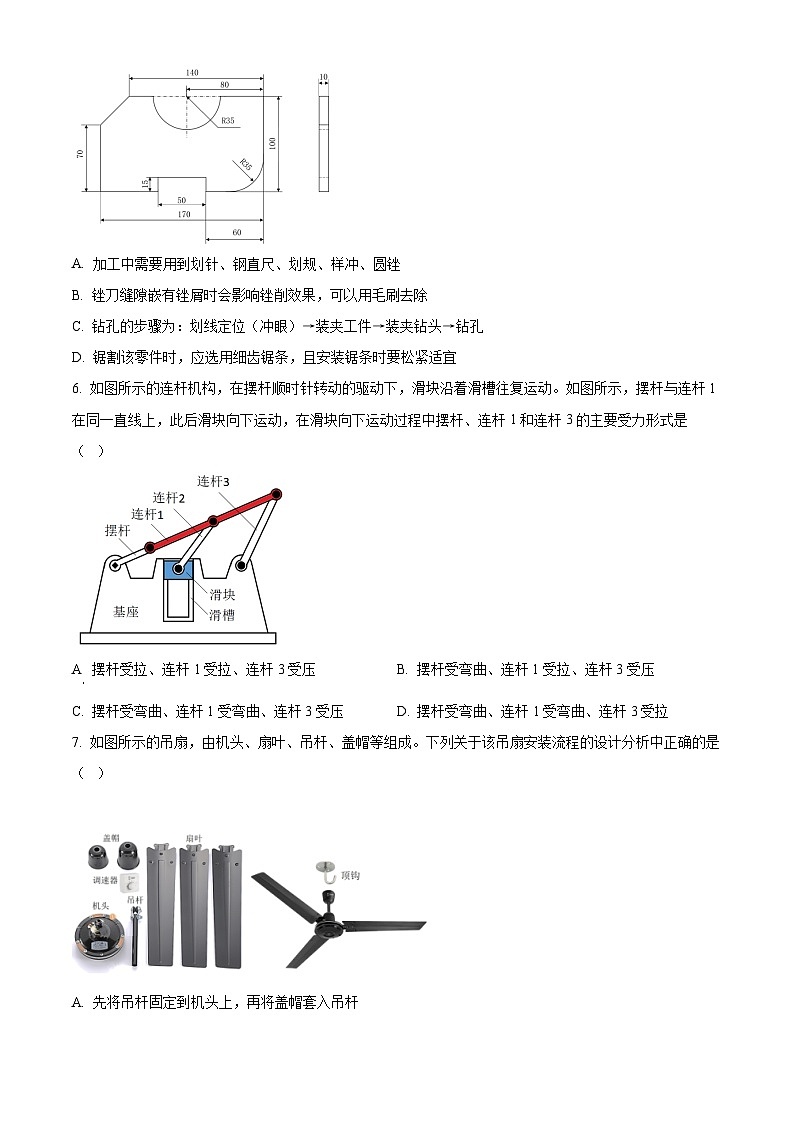

5. 通用技术实践课上，小明设计了如图所示零件。小明用180mm×110mm×10mm的钢板在通用技术活动室制作该零件，下列操作中不恰当的是（ ）
A. 加工中需要用到划针、钢直尺、划规、样冲、圆锉
B. 锉刀缝隙嵌有锉屑时会影响锉削效果，可以用毛刷去除
C. 钻孔步骤为：划线定位（冲眼）→装夹工件→装夹钻头→钻孔
D. 锯割该零件时，应选用细齿锯条，且安装锯条时要松紧适宜
【答案】B
【解析】
6. 如图所示的连杆机构，在摆杆顺时针转动的驱动下，滑块沿着滑槽往复运动。如图所示，摆杆与连杆1在同一直线上，此后滑块向下运动，在滑块向下运动过程中摆杆、连杆1和连杆3的主要受力形式是（ ）
A. 摆杆受拉、连杆1受拉、连杆3受压B. 摆杆受弯曲、连杆1受拉、连杆3受压
C. 摆杆受弯曲、连杆1受弯曲、连杆3受压D. 摆杆受弯曲、连杆1受弯曲、连杆3受拉
【答案】D
【解析】

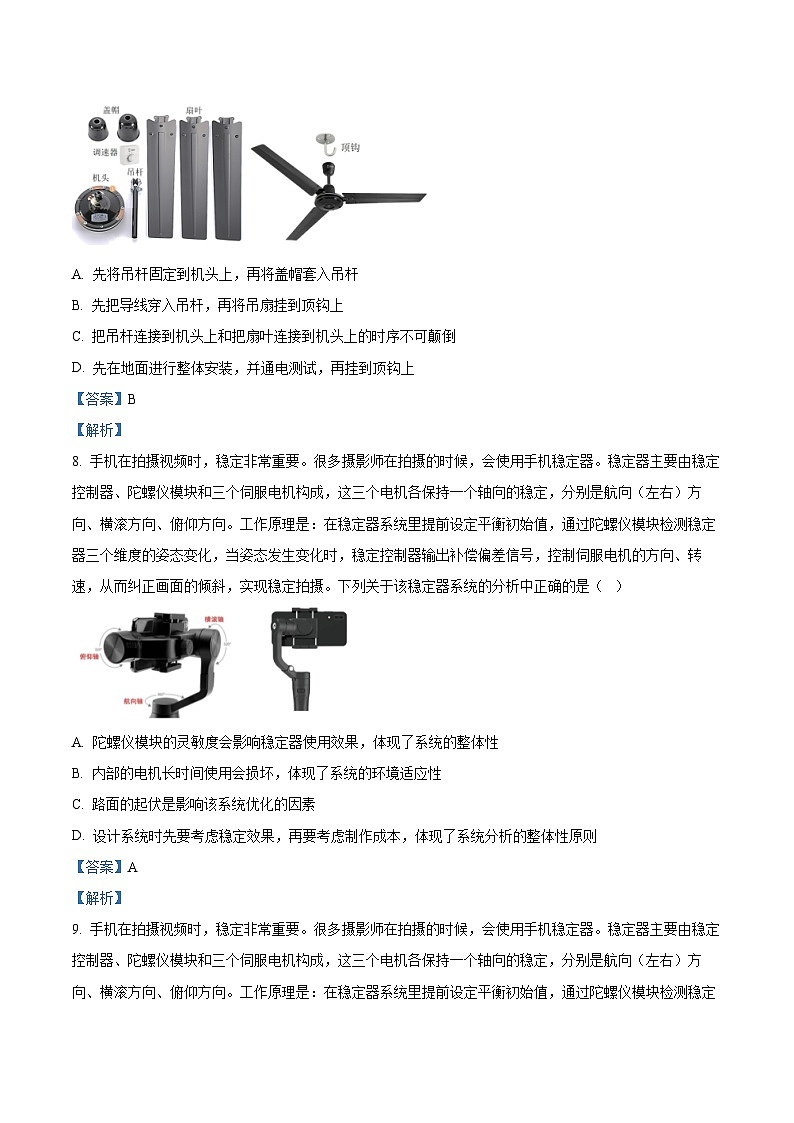

7. 如图所示的吊扇，由机头、扇叶、吊杆、盖帽等组成。下列关于该吊扇安装流程的设计分析中正确的是（ ）
A. 先将吊杆固定到机头上，再将盖帽套入吊杆
B. 先把导线穿入吊杆，再将吊扇挂到顶钩上
C. 把吊杆连接到机头上和把扇叶连接到机头上的时序不可颠倒
D. 先在地面进行整体安装，并通电测试，再挂到顶钩上
【答案】B
【解析】

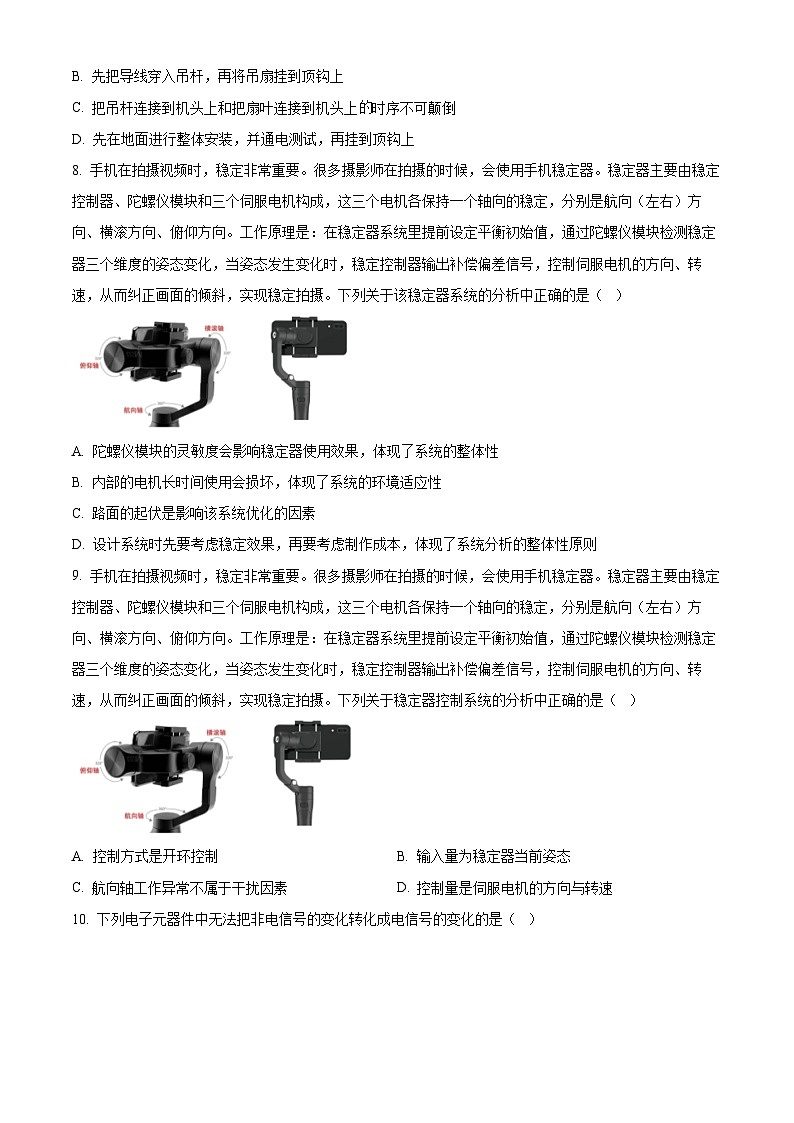

8. 手机在拍摄视频时，稳定非常重要。很多摄影师在拍摄的时候，会使用手机稳定器。稳定器主要由稳定控制器、陀螺仪模块和三个伺服电机构成，这三个电机各保持一个轴向的稳定，分别是航向（左右）方向、横滚方向、俯仰方向。工作原理是：在稳定器系统里提前设定平衡初始值，通过陀螺仪模块检测稳定器三个维度的姿态变化，当姿态发生变化时，稳定控制器输出补偿偏差信号，控制伺服电机的方向、转速，从而纠正画面的倾斜，实现稳定拍摄。下列关于该稳定器系统的分析中正确的是（ ）
A. 陀螺仪模块的灵敏度会影响稳定器使用效果，体现了系统的整体性
B. 内部的电机长时间使用会损坏，体现了系统的环境适应性
C. 路面的起伏是影响该系统优化的因素
D. 设计系统时先要考虑稳定效果，再要考虑制作成本，体现了系统分析的整体性原则
【答案】A
【解析】
9. 手机在拍摄视频时，稳定非常重要。很多摄影师在拍摄的时候，会使用手机稳定器。稳定器主要由稳定控制器、陀螺仪模块和三个伺服电机构成，这三个电机各保持一个轴向的稳定，分别是航向（左右）方向、横滚方向、俯仰方向。工作原理是：在稳定器系统里提前设定平衡初始值，通过陀螺仪模块检测稳定器三个维度的姿态变化，当姿态发生变化时，稳定控制器输出补偿偏差信号，控制伺服电机的方向、转速，从而纠正画面的倾斜，实现稳定拍摄。下列关于稳定器控制系统的分析中正确的是（ ）
A. 控制方式是开环控制B. 输入量为稳定器当前姿态
C. 航向轴工作异常不属于干扰因素D. 控制量是伺服电机的方向与转速
【答案】D
【解析】
10. 下列电子元器件中无法把非电信号的变化转化成电信号的变化的是（ ）
A. B. C. D.
【答案】C
【解析】
11. 如图所示为小明设计的三极管试验电路，下列说法中正确的是（ ）
A. 发光时，处于饱和状态
B. 发光时，调节的阻值其发光亮度不变
C. 发光时，的阻值一定大于的阻值
D. 发光时，调节的阻值，其发光亮度可能发生变化
【答案】D
【解析】
12. 某校文艺节海选节目中，有A、B、C三个裁判，要求至少2位裁判通过，输出F才出高，选手能晋级下一轮。用高电平表示通过，低电平表示不通过，为实现上述逻辑关系，图中虚线框处应当选用（ ）
A. 或非门B. 或门C. 与门D. 与非门
【答案】B
【解析】
13. 如图所示是负载RL的过载保护电路，Rp2的阻值较小。当通过RL的电流过大时，电路会自动断电，从而起到保护负载的作用。下列说法合理的是（ ）
A. 增大RP1的阻值，将允许更大的电流流过RL
B. 增大RP2的阻值，将允许更大的电流流过RL
C. RL过载断路后，流过RL的电流降到设定值以下，电路又可以自动启动
D. RL过载断路后，减小RP2的阻值，电路又可以自动启动
【答案】A
【解析】
二、非选择题（本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小题6分， 共24分。各小题中的“ ”处填写合适选项的字母编号）
14. 如图所示是一款管道空气泄露测试机，可以对气体管道进行气密性测试。请根据图片及其描述完成以下任务：

（1）下列分析中不正确是______（A.主要用于管道的密封性测试，体现了技术的目的性；B.该测试机申请专利，获得专利权，体现了技术的专利性；C.测试压力范围±2500Pa，温度范围0~60℃，体现了技术的综合性）；
（2）使用触摸屏操作，方便简单，体现了人机关系的_____目标（A.健康；B.高效；C.舒适；D.安全）；
（3）通风管道安装后，使用管道空气泄露测试机对通风管道进行泄露测试，试验时所加气压为设计压力的1.5倍，该试验方法属于______（A.模拟试验法；B.虚拟试验法；C.移植试验法；D.强化试验法）；
（4）波纹管的长短会影响测试结果，体现了系统的______（A.目的性；B.整体性；C.动态性；D.环境适应性）；
（5）旋转气压调整按钮，选择所需要的挡位，控制所加气压恒定在指定档位，其控制方式是______（A.开环控制；B.闭环控制）；
（6）通风口密封采用的标准件_____。

A.平垫圈 B.弹簧垫圈 C.橡胶圈 D.轴承
【答案】 ①. C ②. B ③. D ④. B ⑤. B ⑥. C
【解析】
15. 如图所示是烧烤店内的手动烧烤架，在烤制食物时需要不断的摇动手柄翻动食物防止焦糊。小明发现烤制时油烟有害健康，于是小明想将该装置改为自动翻转，请你帮助小明设计该装置的机械部分，设计要求如下：
（1）采用转速为每分钟10转的减速电机带动该烧烤架；
（2）由于电机靠近高温火源容易引发事故，故电机安装位置应在烧烤架中心轴线以下至少20cm处；
（3）烧烤架手柄(去除木柄后)及轴直径15mm，两手柄间距30cm，离地高度可调，约为0.8m-1.5m;
（4）不得对烧烤架主体作改动（木手柄去除）。
（5）材料自选；
请完成以下任务：
（1）设计时，需要通过建模对烧烤架转速与电机转速作合理配比，体现了_______(A.技术的综合性；B.系统分析的科学性原则；C.系统分析的综合性原则D.系统的相关性)
（2）设计该装置机械部分的方案时的限制因素是______（A.烧烤架的木制手柄；B.烧烤网的形状；C.支架间的距离；D.烧烤时的高温）；
（3）画出该装置机械部分的设计草图（对称机构只需画出一侧，电机用方框表示），必要时用文字说明_____；
（4）在设计草图上标注主要尺寸_____；
（5）根据设计的一般过程，在设计完毕自动烧烤装置机械部分后，接下来的工作是______（A.设计分析；B.制作模型；C.测试及优化）。
【答案】 ①. B ②. D ③. 能和手柄或轴连接得，能让烧烤架做圆周运动，电动机固定位置合理 ④. 标明连接手柄处直径大于15mm，电机安装位置烧烤架中心轴线以下大于200mm ⑤. B
【解析】
16. 请补全三视图所缺3条线。
【答案】
【解析】
17. 如图a所示为小明设计的抽油烟机自动控制系统。图中气敏传感器QM和RP1组成燃气检测电路，当电源给气敏传感器加热丝加热时，气敏传感器QM的阻值随着燃气浓度的增加而减小。RT为热敏电阻用来检测燃气灶是否点火；RG为光敏电阻用来检测室内光线亮度；IC1为音乐报警电路，当有燃气泄漏时SP声音报警；灯L为油烟机照明电路，当室内光线过暗时打开煤气灶，灯L启动；打开燃气灶，电机M启动进行排油烟工作。根据电路图及其描述完成下列各题。

图a
（1）热敏电阻RT特性为______（A.正温度系数；B.负温度系数）；
（2）开关S闭合后，当室内光线变暗时，F4输出______（A.高电平；B.低电平；C.不能确定）；
（3）开关S闭合后，为提高燃气检测电路的灵敏度，下列方法可行的是______（A.增大RP1；B.减小RP1；C.增大R2；D.减小R2）;
（4）开关S闭合后，小明在测试中发现，SP报警而电机M停转，可能原因是_______（A.RP1断路；B.VT1被击穿；C.继电器J1触点开关接到常闭触点；D.忘记点火，造成燃气泄漏）
（5）如图b所示为小通同学设计的电路，RT为负温度系数热敏电阻，555芯片的功能表如图所示。为实现与小明设计的电路相同功能，请你帮助小通将虚线框内的电路连线补画完整______。

图b
【答案】 ①. B ②. C ③. A ④. C ⑤.
【解析】
【详解】
