四川省内江市第一中学2024-2025学年高一上学期开学考试物理试题（解析版）

这是一份四川省内江市第一中学2024-2025学年高一上学期开学考试物理试题（解析版），共22页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

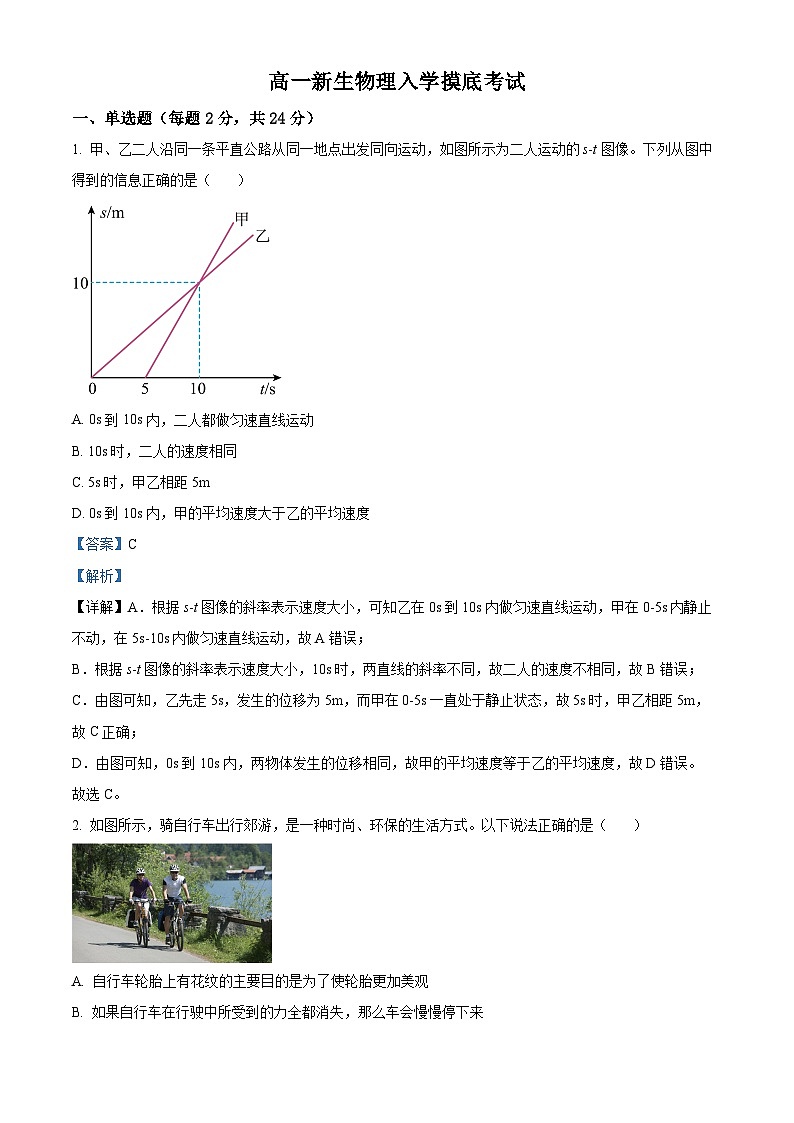

1. 甲、乙二人沿同一条平直公路从同一地点出发同向运动，如图所示为二人运动的s-t图像。下列从图中得到的信息正确的是（ ）
A. 0s到10s内，二人都做匀速直线运动
B. 10s时，二人的速度相同
C. 5s时，甲乙相距5m
D. 0s到10s内，甲的平均速度大于乙的平均速度
【答案】C
【解析】
【详解】A．根据s-t图像的斜率表示速度大小，可知乙在0s到10s内做匀速直线运动，甲在0-5s内静止不动，在5s-10s内做匀速直线运动，故A错误；
B．根据s-t图像的斜率表示速度大小，10s时，两直线的斜率不同，故二人的速度不相同，故B错误；
C．由图可知，乙先走5s，发生的位移为5m，而甲在0-5s一直处于静止状态，故5s时，甲乙相距5m，故C正确；
D．由图可知，0s到10s内，两物体发生的位移相同，故甲的平均速度等于乙的平均速度，故D错误。
故选C。

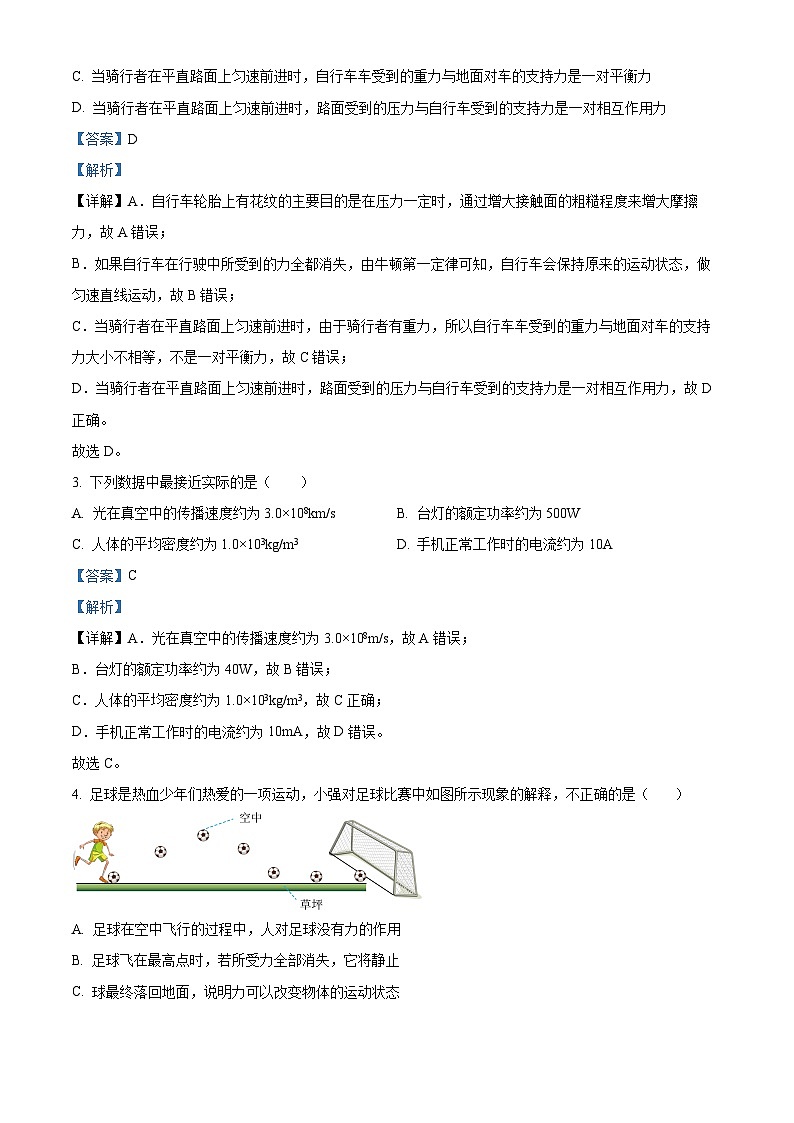

2. 如图所示，骑自行车出行郊游，是一种时尚、环保的生活方式。以下说法正确的是（ ）
A. 自行车轮胎上有花纹的主要目的是为了使轮胎更加美观
B. 如果自行车在行驶中所受到的力全都消失，那么车会慢慢停下来
C. 当骑行者在平直路面上匀速前进时，自行车车受到的重力与地面对车的支持力是一对平衡力
D. 当骑行者在平直路面上匀速前进时，路面受到的压力与自行车受到的支持力是一对相互作用力
【答案】D
【解析】
【详解】A．自行车轮胎上有花纹的主要目的是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A错误；
B．如果自行车在行驶中所受到的力全都消失，由牛顿第一定律可知，自行车会保持原来的运动状态，做匀速直线运动，故B错误；
C．当骑行者在平直路面上匀速前进时，由于骑行者有重力，所以自行车车受到的重力与地面对车的支持力大小不相等，不是一对平衡力，故C错误；
D．当骑行者在平直路面上匀速前进时，路面受到的压力与自行车受到的支持力是一对相互作用力，故D正确。
故选D。
3. 下列数据中最接近实际的是（ ）
A. 光在真空中的传播速度约为3.0×108km/sB. 台灯的额定功率约为500W
C. 人体的平均密度约为1.0×103kg/m3D. 手机正常工作时的电流约为10A
【答案】C
【解析】
【详解】A．光在真空中的传播速度约为3.0×108m/s，故A错误；
B．台灯的额定功率约为40W，故B错误；
C．人体的平均密度约为1.0×103kg/m3，故C正确；
D．手机正常工作时的电流约为10mA，故D错误。
故选C。

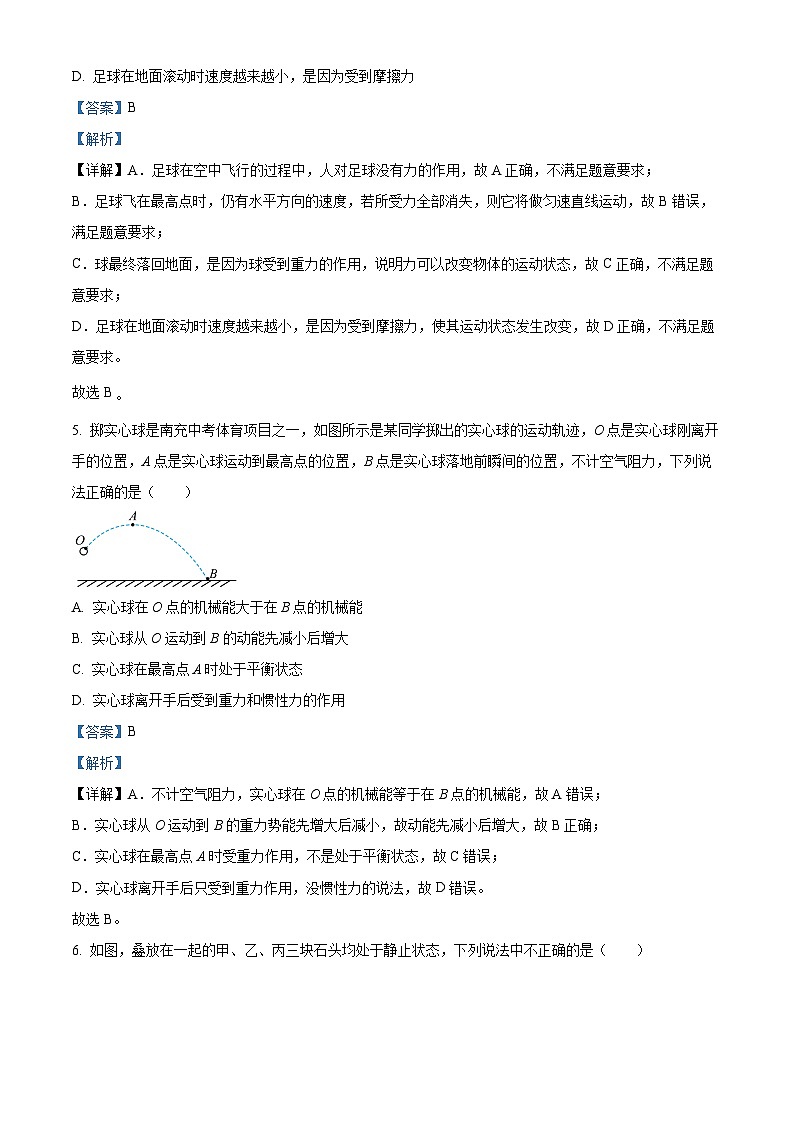

4. 足球是热血少年们热爱的一项运动，小强对足球比赛中如图所示现象的解释，不正确的是（ ）
A. 足球在空中飞行的过程中，人对足球没有力的作用
B. 足球飞在最高点时，若所受力全部消失，它将静止
C. 球最终落回地面，说明力可以改变物体的运动状态
D. 足球在地面滚动时速度越来越小，是因为受到摩擦力
【答案】B
【解析】
【详解】A．足球在空中飞行的过程中，人对足球没有力的作用，故A正确，不满足题意要求；
B．足球飞在最高点时，仍有水平方向的速度，若所受力全部消失，则它将做匀速直线运动，故B错误，满足题意要求；
C．球最终落回地面，是因为球受到重力的作用，说明力可以改变物体的运动状态，故C正确，不满足题意要求；
D．足球在地面滚动时速度越来越小，是因为受到摩擦力，使其运动状态发生改变，故D正确，不满足题意要求。
故选B
5. 掷实心球是南充中考体育项目之一，如图所示是某同学掷出的实心球的运动轨迹，O点是实心球刚离开手的位置，A点是实心球运动到最高点的位置，B点是实心球落地前瞬间的位置，不计空气阻力，下列说法正确的是（ ）
A. 实心球在O点的机械能大于在B点的机械能
B. 实心球从O运动到B的动能先减小后增大
C. 实心球在最高点A时处于平衡状态
D. 实心球离开手后受到重力和惯性力的作用
【答案】B
【解析】
【详解】A．不计空气阻力，实心球在O点的机械能等于在B点的机械能，故A错误；
B．实心球从O运动到B的重力势能先增大后减小，故动能先减小后增大，故B正确；
C．实心球在最高点A时受重力作用，不是处于平衡状态，故C错误；
D．实心球离开手后只受到重力作用，没惯性力的说法，故D错误。
故选B。
6. 如图，叠放在一起的甲、乙、丙三块石头均处于静止状态，下列说法中不正确的是（ ）
A. 甲、乙、丙三块石头所受合力不为零
B. 丙石头对乙石头的支持力和甲石头对乙石头的压力的大小不相等
C. 甲石头对乙石头的压力和乙石头对甲石头的支持力是一对相互作用力
D. 乙石头受到三个力的作用
【答案】A
【解析】
【详解】A．甲、乙、丙三个石块均处于静止状态，所受合力均为零，故A错误，符合题意；
B．乙石头处于平衡状态，丙石头对乙石头的支持力应等于乙石头的重力与甲石头对乙的压力之和，所以丙石头对乙石头的支持力和甲石头对乙石头的压力的大小不相等，故B正确，不符合题意；
C．甲石头对乙石头的压力和乙石头对甲石头的支持力，二力大小相等、方向相反、作用在同一条直线上、作用在不同物体上，是一对相互作用力，故C正确，不符合题意；
D．乙石块受到竖直向下的重力、丙石块对乙的竖直向上的支持力、甲石块对乙的竖直向下的压力三个力的作用，故D正确，不符合题意。
故选A。
7. 将甲、乙、丙三个质量均为1kg的物体叠放在水平地面上，用水平推力F作用在乙物体上，三个物体始终保持相对静止，g=10N/kg。关于此现象下列描述正确的是（ ）
A. 当丙相对地面静止时，甲受到的摩擦力随F的增大而增大
B. 增大F，当乙匀速运动时，丙物体上下两个面受到的摩擦力大小相等
C. 继续增大推力F，当三者加速运动时，乙物体上、下两个表面受到的压强之比为2︰1
D. 运动一段时间撤去F后，在丙停止运动前，甲、乙之间没有摩擦力
【答案】B
【解析】
【详解】A．当丙相对地面静止时，甲与乙也处于静止状态，根据受力平衡可知，甲受到的摩擦力一直为0，故A错误；
B．增大F，当乙匀速运动时，由于三个物体始终保持相对静止，丙也做匀速运动，根据受力平衡可知，丙物体上下两个面受到的摩擦力大小相等，方向相反，故B正确；
C．继续增大推力F，当三者加速运动时，乙物体上、下两个表面受到的压强之比为
故C错误；
D．运动一段时间撤去F后，在丙停止运动前，它们一起做减速运动，甲、乙之间有相对运动趋势，甲、乙之间有摩擦力，故D错误。
故选B。
8. 如图所示，一个重为G的物体夹在两块板之间，先用25N的力F1拉着物体竖直向上做匀速直线运动，再用15N的力F2拉着物体竖直向下做匀速直线运动，两次物体受到的摩擦力为和，下列判断正确的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】对物体受力分析，选取竖直向上为正方向，根据物体的平衡条件，当物体向上匀速运动时
当物体向下运动时
由于接触面的粗糙程度及压力大小不变，故两次物体受到的滑动摩擦力大小不变，但方向相反，即
联立解得
ABD错误，C正确。
故选C。
9. 图中与磁现象有关的四个实验，其对应判断正确的是（ ）
A. 甲图说明磁体周围不同点的磁场方向都不同
B. 乙图说明磁场对电流有力的作用，根据该原理制成了电动机
C. 丙图表明通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失
D. 丁图中左边铁钉吸引大头针较多，表明电流相同时，线圈匝数越多电磁铁磁性越强
【答案】D
【解析】
【详解】A．小磁针静止时所指方向即为该点磁场方向，由图可知，磁体中间上下对称的两个位置磁场方向相同，故A错误；
B．乙图是电磁感应的装置图，据此制成了发电机，故B错误；
C．磁场是是由通电导线产生的，与小磁针无关，故C错误；
D．电磁铁磁性强弱是通过吸引大头针的数量判断的，左边磁铁吸引大头针多，故磁性强，而电流相同，匝数多，故D正确。
故选D。
10. 一只标有“6.0V 0.6A”的灯泡，测得它的电压与电流之间的关系曲线如图，以下说法错误的是（ ）
A. 电流为0A时，电阻为0ΩB. 灯泡的电阻随电压的升高而增大
C. 电压为4.0V时，灯泡的实际电功率为2WD. 灯泡正常发光时的电阻为10Ω
【答案】A
【解析】
【详解】A．电流为0A时，灯泡两端的电压也为0V，但这并不意味着电阻为0Ω，因为电阻是导体本身的性质，在温度不变的情况下，它不会随电压和电流的变化而改变，因此，即使电流为0A时，灯泡的电阻仍然存在，不为0Ω，故A错误，满足题意要求；
B．根据欧姆定律
由图像可知，灯泡的电阻随电压的升高而增大，故B正确，不满足题意要求；
C．电压为4.0V时，灯泡的电流为0.5A，则灯泡的实际电功率为
故C正确，不满足题意要求；
D．灯泡正常发光时的电压为6.0V，电流为0.6A，则灯泡正常发光时的电阻为
故D正确，不满足题意要求。
故选A。
11. 在如图所示的电路中，电源输出电流保持不变。闭合开关S后，滑动变阻器的滑片P从中点向右滑动时，以下说法不正确的是（ ）
A. 电路中的总电阻增大B. 电压表示数不变
C. 电流表示数增大D. 电压表示数与电流表示数的比值不变
【答案】B
【解析】
【详解】AB．由图可知，与并联，电压表测量电源的电压，电流表测量的电流；滑动变阻器的滑片P从中点向右滑动时，滑动变阻器接入电路阻值增大，则电路中的总电阻增大，电源输出电流保持不变，根据欧姆定律可知，电源输出电压增大，则电压表示数变大，故A正确，不满足题意要求；B错误，满足题意要求；
CD．根据欧姆定律可得
可知电压表示数与电流表示数的比值等于，保持不变；由于两端电压增大，则通过的电流增大，则电流表示数增大，故CD正确，不满足题意要求。
故选B。
12. 如图甲所示的电路中，电源电压保持不变，闭合开关，记录电表示数；图乙是电路中电流与变阻器两端电压关系的图像，下列说法错误的是（ ）
A. 定值电阻R0的阻值是7.5ΩB. 电源电压为4.5V
C. 滑动变阻器连入电路的最大阻值为15ΩD. 当滑片P移至中点时，电流表的示数是0.4A
【答案】D
【解析】
【详解】AB．由图甲可知，定值电阻R0与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路中的电流；由图乙可知，当滑动变阻器两端电压为0时，电路中的电流最大，为，根据欧姆定律可得
当滑动变阻器两端电压为3V时，电路中的电流为，则有
联立解得定值电阻R0的阻值
电源电压为
故AB正确，不满足题意要求；
C．当滑动变阻器两端电压为3V时，电路中的电流为，此时滑片位于滑动变阻器的最左端，滑动变阻器接入电路阻值最大，则滑动变阻器连入电路的最大阻值为
故C正确，不满足题意要求；
D．当滑片P移至中点时，此时滑动变阻器接入电路阻值为
此时电路中的电流为
则电流表的示数是0.3A，故D错误，满足题意要求。
故选D。
二、填空题（每空2分，共28分）
13. 某种燃料的热值为4.2×107J/kg，完全燃烧20g该燃料，能释放出热量是____________J；若放出的这些热量有80%被水吸收，吸收的这些热量可将1标准大气压下__________kg、温度为20℃的水烧开。[水的比热容为]
【答案】 ①. 8.4×105 ②. 2
【解析】
【详解】[1]完全燃烧20g该燃料，能释放出热量为
[2]若放出的这些热量有80%被水吸收，则
可烧开的水的质量为
14. 烹饪“担担面”过程中要将面条放入水中煮熟，此过程中面条的内能是通过 ___________的方式改变的；我们远远就能闻到担担面浓郁的香味，这属于___________现象。
【答案】 ①. 热传递 ②. 扩散
【解析】
【详解】[1][2]烹饪“担担面”过程中要将面条放入水中煮熟，此过程中面条的内能是通过热传递的方式改变的；我们远远就能闻到担担面浓郁的香味，这属于扩散现象。
15. 根据图中的电流方向，可知通电螺线管的_________端是N极，_________端是S极。
【答案】 ①. B (或“右”) ②. A (或“左”)
【解析】
【详解】[1][2]由图中电源的正负极可知，电流从螺线管的左端流入，右端流出，根据螺线管的线圈绕向，结合右手螺旋定则可知，大拇指指向螺线管的右端，故通电螺线管的B端是N极，A端是S极。
16. 如图所示，虚线框内为一透镜，MN为透镜的主光轴，O是透镜光心，a（双箭头）和b（单箭头）是射向透镜的两条光线。已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点。该透镜是__________透镜，焦距_________OP（选填“大于”、“小于”或“等于”）。
【答案】 ①. 凸 ②. 大于
【解析】
【详解】[1]由图中可知，a（双箭头）和b（单箭头）是射向透镜的两条光线。经透镜的作用后光线会聚，由此可判定此透镜为凸透镜。
[2]因为平行主光轴的光线经凸透镜后会聚于焦点，故平行于主光轴的光线经凸透镜后的折射光线与主光轴的交点在P、Q之间，故焦距大于OP。
17. 科学探究有七个环节，其中第一个环节是 __________，爱因斯坦说这个环节比解决问题还重要；如图，物理实验小组在探究降落伞在空中的滞留时间与伞的面积的关系时，需要让伞的材料、伞绳的长度、伞的质量等因素相同，这种实验方法是_____________。
【答案】 ①. 提出问题 ②. 控制变量法
【解析】
【详解】[1][2]科学探究有七个环节，其中第一个环节是提出问题，爱因斯坦说这个环节比解决问题还重要；如图，物理实验小组在探究降落伞在空中的滞留时间与伞的面积的关系时，需要让伞的材料、伞绳的长度、伞的质量等因素相同，这种实验方法是控制变量法。
18. 如图所示电路中，a、b、c分别是三只电表（电压表或电流表），R1=10Ω，R2=20Ω，电源电压恒为6V，闭合开关S，当电表a、b为电流表，c为电压表时，电表a的示数为___________A；当电表a、b为电压表，c为电流表，电表a的示数为___________V。
【答案】 ①. 0.3 ②. 6
【解析】
【详解】[1] 闭合开关S，当电表a、b为电流表，c为电压表时，R1与R2并联，电表a的示数为流过R2的电流，电压U=6V，则有
[2] 当电表a、b为电压表，c为电流表，R1与R2串联，电表a测的是总电压，即示数为6V。
19. 固定测速仪，其原理如图所示，汽车向测速仪的方向匀速驶来，测速仪向汽车发出两次短促的（超声波）信号，第一次发出信号到测速仪接收到信号用时0.6s，第二次发出信号到测速仪接收到信号用时0.4s，发出两次信号的时间间隔是1.8s，超声波的速度是340m/s，求：汽车接收到第一次信号时，距测速仪的距离为___________m；若汽车速度保持不变，测速仪在发出第二个信号后，再隔0.9s发出第三个信号，则测速仪第三次接收到汽车反射回来的信号时，汽车距测速仪的距离为___________m。
【答案】 ①. 102 ②. 48
【解析】
【详解】[1]第一次发出的信号到达汽车的时间
汽车接收到第一次信号时，距测速仪
[2]第二次发出的信号到达汽车的时间
汽车接收到第二次信号时，距测速仪
所以在两次信号的间隔过程中，汽车行驶的距离
汽车行驶时间
汽车的速度
汽车前进的时间
在以后，测速仪发出第三个信号，此时汽车前进距离
测速仪第三次发出第三个信号时，汽车距测速仪距离
设测速仪第三次发出第三个信号到接收到汽车发射回来的信号用时，则有
解得
则测速仪第三次接收到汽车发射回来的信号时，汽车距测速仪的距离
三、作图题（每题3分，共9分）
20. 如图所示，手拉着系在B物体上的轻绳在水平面上做匀速直线运动，A与B保持相对静止，画出物体A的受力示意图。
【答案】
【解析】
【详解】物体A受力平衡，受到竖直向下的重力和竖直向上的支持力，则物体A的受力示意图，如图所示
21. 请根据实物图，在右侧方框内画出相应电路图。
【答案】
【解析】
【详解】由实物图可知，两灯并联，开关S控制干路，电流表A2测干路电流，电流表A1测灯L1电流，则电路图如图所示
22. 如图所示，闭合开关S后，位于螺线管右侧的小磁针N极顺时针旋转90°。请在对应括号中标出电源的“+”、“-”极和通电螺线管左侧的极性。

【答案】
【解析】
【详解】小磁针N极顺时针旋转90°，说明小磁针N极与通电螺线管右端相互排斥，则通电螺线管右端为N极，左端为S极；根据右手螺旋定则可知，通电螺线管正面导线的电流方向是向下，则电源左端为正极，右端为负极，如图所示
四、实验题（每空1分，共18分）
23. 小明同学为了探究“运动和力的关系”，设计了如图所示的斜面实验。

（1）为了使小车在滑到水平面时的初速度相同，在实验中小明让小车从同一斜面的同一高度由_________开始滑下；
（2）从甲、乙、丙三次实验小车所停位置情况看，_______图中小车所受阻力最小；
（3）实验表明：表面越光滑，小车运动的距离越_________（选填“远”或“近”），这说明小车受到的阻力越小，速度减少得越_________；（选填“快”或“慢”）
（4）小明从实验推理可知，若水平面绝对光滑，则运动的小车会在水平面上做___________运动；
（5）牛顿第一定律告诉了我们物体的运动___________（填“需要”或“不需要”）力来维持，一切物体都有保持原来_____________不变的性质。
【答案】（1）静止 （2）丙
（3） ①. 远 ②. 慢
（4）匀速直线 （5） ①. 不需要 ②. 运动状态
【解析】
【小问1详解】
为了使小车在滑到水平面时的初速度相同，在实验中小明让小车从同一斜面的同一高度由静止开始滑下。
【小问2详解】
从甲、乙、丙三次实验小车所停位置情况看，丙车在木板上通过的距离最长，则丙图中小车所受阻力最小。
【小问3详解】
[1][2]木板表面最光滑，小车运动的距离最远，说明小车运动时受到的阻力最小，小车通过的距离最长，速度减小得最慢，实验表明：表面越光滑，小车运动的距离越远，这说明小车受到的阻力越小，速度减少得越慢。
【小问4详解】
小明从实验推理可知，若水平面绝对光滑，小车的速度不会减小，则运动的小车会在水平面上做匀速直线运动。
【小问5详解】
[1][2]从实验推理可知，若小车不受阻力的作用，则小车将会一直做匀速直线运动，说明物体的运动不需要力来维持，一切物体都有保持原来运动状态不变的性质。
24. 学习了功率知识后，小明和小亮两位同学想测量纸锥下落时重力做功的功率，请你帮忙将实验过程补充完整。
（1）实验原理是：_____________（写公式）；
（2）需要测量的物理量有下落时间、下落高度和_____________（写出物理量）；
（3）如图是小明和小亮利用闪光照相机拍摄纸锥竖直下落时的照片，照相机每隔0.2s曝光一次，若测得纸锥在A、B两位置间的实际距离为6.40cm，则此AB过程中，纸锥的下落速度为__________m/s；
（4）下列关于纸锥在竖直下落过程中重力做功功率随时间变化的图象中正确的是 。
A. B.
C. D.
【答案】（1）
（2）纸锥的质量 （3）0.16 （4）C
【解析】
【小问1详解】
根据功率的定义式可知
【小问2详解】
根据第一问功率表达式可知需要测量的物理量有下落时间、下落高度和纸锥的质量。
小问3详解】
由图可知，纸锥在A、B两位置间做匀速直线运动，两位置实际距离为6.40cm，时间为
t=0.2s×2=0.4s
则此过程中，纸锥的下落速度为
【小问4详解】
由公式
可知，纸锥的质量不变，由图可知，相同时间内纸锥通过的路程先增大后不变，则纸锥的速度v先变大后不变，可知纸锥在竖直下落过程中，重力做功功率随时间变化规律是先变大后不变。
故选C。
25. 在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V，电阻约为10Ω。
（1）连接电路时开关应断开，电流表的量程应选_______A；
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整；____
（3）实验过程中，小红正确连接电路并检查无误后，闭合开关，但她发现灯泡不亮，于是立刻举手要求老师更换灯泡，其实小红的做法是欠妥的，她正确的做法应该是___________________；
（4）小华闭合开关，移动滑片P到图甲中某一位置时，电压表示数（如图乙）为______V，若他想测量小灯泡的额定功率，应将图甲中滑片P向______（选填“A”或“B”）端移动，使电压表的示数为______V；
（5）小华移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图像，根据图像信息，可计算出小灯泡的额定功率是_________W。
【答案】（1）0~0.6
（2） （3）首先观察电压表、电流表是否有示数，再移动滑动变阻器，观察小灯泡是否变亮
（4） ①. 2.20 ②. B ③. 2.5
（5）05
【解析】
【小问1详解】
小灯泡额定电压为2.5V，电阻约为10Ω，则小灯泡正常发光时的电流为
所以电流表选用0~0.6A的量程。
【小问2详解】
由上述分析可知，电流表选用0~0.6A的量程，故将灯泡左边接线柱与电流表“0.6”接线柱相连，使电流表串联接入电路，如图所示
【小问3详解】
当闭合开关，但她发现灯泡不亮，应首先观察电压表、电流表是否有示数，再移动滑动变阻器，观察小灯泡是否变亮。
【小问4详解】
[1]图乙电压表选用小量程，分度值为，电压表示数为；
[2][3]若他想测量小灯泡的额定功率，由于小灯泡额定电压为2.5V，需要增大小灯泡的电压，根据串联电路电压分配规律可知，要减小滑动变阻器接入电路阻值，则应将图甲中滑片P向B端移动，使电压表的示数为2.5V。
【小问5详解】
根据绘制的图像可知，当小灯泡达到额定电压2.5V时，对应的电流为，则小灯泡的额定功率为
五、计算题（每题7分，共21分）
26. 工人用如图甲所示的滑轮组运送建材上楼，每次运送量不定。滑轮组的机械效率随建材重量变化的图像如图乙所示，滑轮和钢绳的摩擦力及绳重忽略不计，g取。
（1）若某次运送建材的质量为60kg，则建材的重力是多少；
（2）若工人在1min内将建材匀速竖直向上提升了15m，作用在钢绳上的拉力为300N，求拉力的功率；
（3）当滑轮组的机械效率为80%时，运送建材的重力是多大。
【答案】（1）600N
（2）150W （3）800N
【解析】
【小问1详解】
建材的重力为
代入得
【小问2详解】
由图可知，承担重物绳子的段数，则1min绳子自由端移动的距离为
代入得
拉力做的功为
代入得
拉力的功率为
【小问3详解】
由图像可知，当时，重物，因为
变形得
代入得
当时，则有
变形带入得
27. 如图所示，电源电压为，且保持不变，已知滑动变阻器的规格为“；”，定值电阻阻值为，小灯泡上标有“；”字样（灯丝电阻不随温度变化），电流表接的“0-3A”量程。求：
（1）闭合，、都断开时，要使灯泡正常发光，滑动变阻器接入电路中的阻值为多大？
（2）在保证电路元件安全前提下，电路消耗的最大功率和最小功率分别是多少？
【答案】（1）
（2）最大功率为18W，最小功率为4.8W
【解析】
【小问1详解】
小灯泡的额定电流为
小灯泡的电阻为
通过滑动变阻器的电流为
滑动变阻器两端的电压为
滑动变阻器接入电路中阻值为
【小问2详解】
闭合S，断开S1、S2，滑动变阻器接入电路的阻值最大时，电路消耗的功率最小
闭合S、S1、S2，滑动变阻器通过的电流为1A时，电路的总功率最大，此时通过R的电流为
电路总电流为
电路消耗的最大功率为
28. 当空气湿度比较低时，很多人家里都会使用电热加湿器（如图甲），其工作原理如图乙，电热加湿器的电热丝浸没在加热仓的水中产生热量，使加热仓中的水沸腾变成水蒸气喷出；当加热仓中的水减少到一定程度时，自动阀门智能打开。
（1）当电热加湿器以最大运行功率工作时，电热丝R1的阻值为多大？
（2）如果加热仓内冷水的温度为20℃，用最大运行功率正常工作，经过5min36s恰好使水沸腾产生水蒸气，求加热仓中水的质量？[假设电热丝R1产生的热量全部被水吸收，当地气压为1标准大气压，水的比热容为]
（3）电热加湿器以最低气雾量工作时，求气雾调节器R2消耗的电功率？
【答案】（1）1210Ω
（2）0.04kg （3）9.9W
【解析】
【小问1详解】
电热丝R1的阻值为
【小问2详解】
电热丝R1产生的热量
则
加热仓中水的质量
【小问3详解】
当滑片移到最右端时，接入电路中的电阻最大，加湿器以最低气雾量工作
气雾调节器R2消耗的电功率
工作电压/V
220
工作频率/Hz
50
最大运行功率/W
40
储水箱容量/L
2.4
气雾调节器最大电阻/Ω
990
