人教版（2024）九年级全册第1节 热机集体备课ppt课件

这是一份人教版（2024）九年级全册第1节 热机集体备课ppt课件，共25页。PPT课件主要包含了常见的内燃机，工作原理，工作过程等内容，欢迎下载使用。

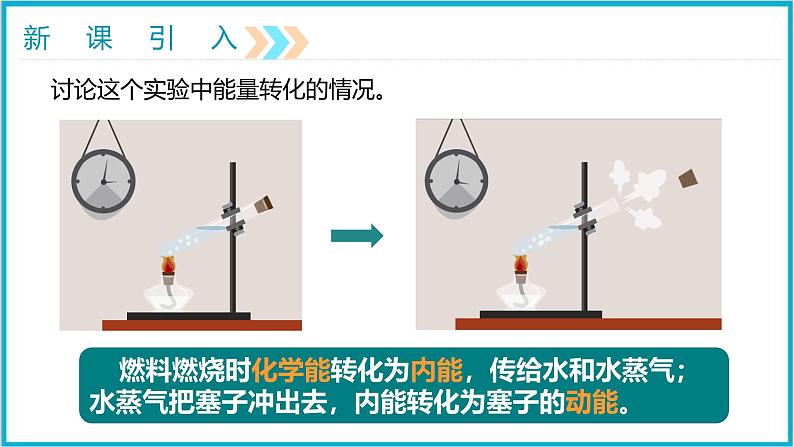

燃料燃烧时化学能转化为内能，传给水和水蒸气；水蒸气把塞子冲出去，内能转化为塞子的动能。
讨论这个实验中能量转化的情况。

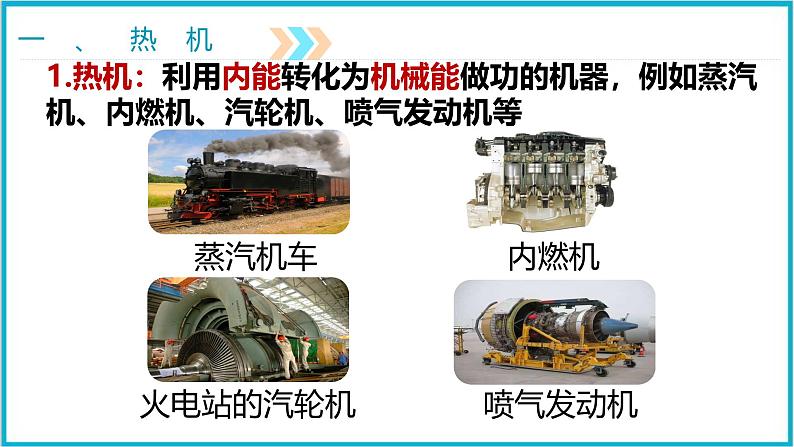

1.热机：利用内能转化为机械能做功的机器，例如蒸汽机、内燃机、汽轮机、喷气发动机等

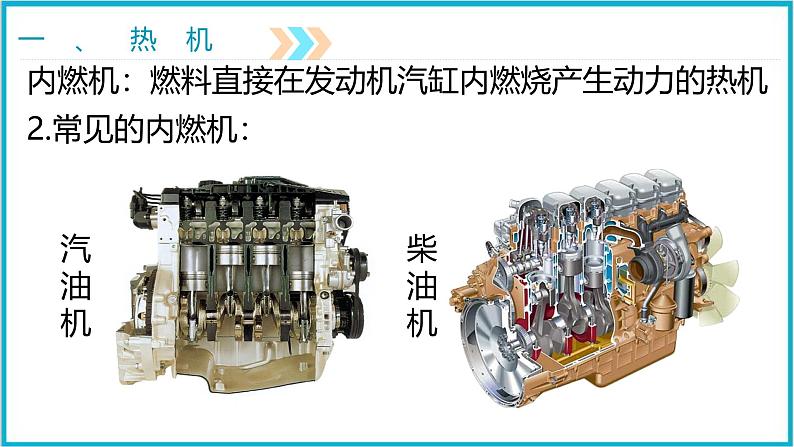

内燃机：燃料直接在发动机汽缸内燃烧产生动力的热机

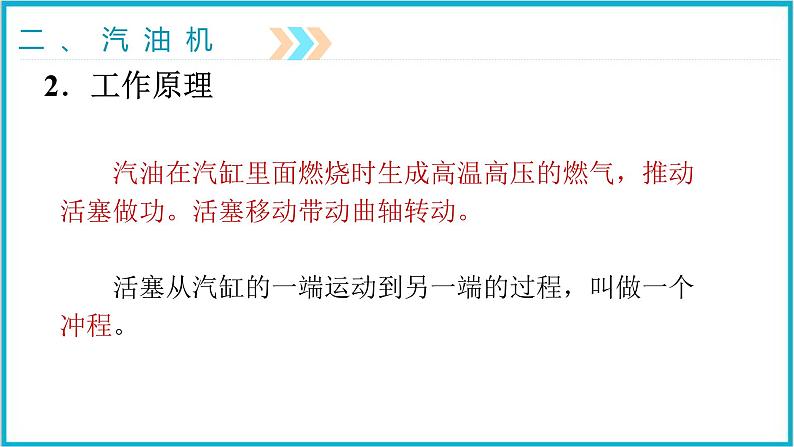

　　活塞从汽缸的一端运动到另一端的过程，叫做一个冲程。

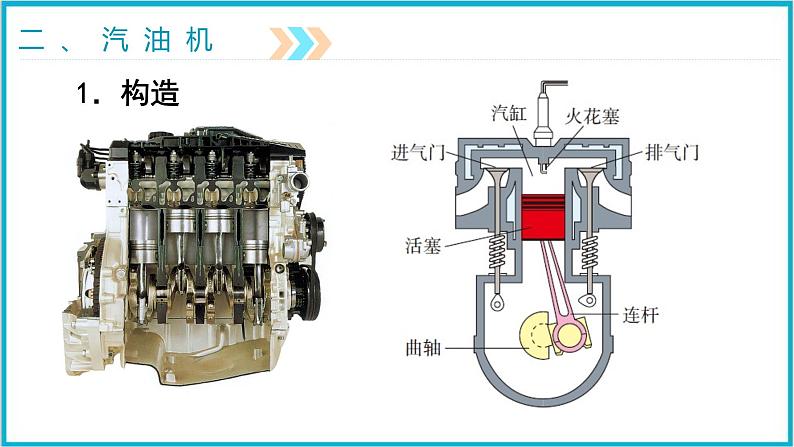

　　汽油在汽缸里面燃烧时生成高温高压的燃气，推动活塞做功。活塞移动带动曲轴转动。

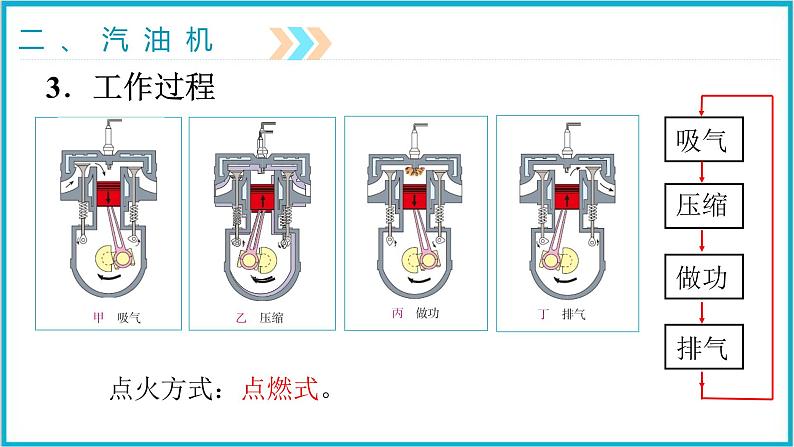

　　点火方式：点燃式。
吸入气体: 。
活塞运动方向： 。
汽油和空气的燃料混合物
阀门：进气阀 ； 排气阀 。
燃料混合物：压强 ， 温度 。
阀门：进气阀 ； 排气阀 。
活塞运动方向： 。
能
能
活塞对燃料混合物做功，燃料内能增大，温度升高。
在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
阀门：进气阀 ； 排气阀 。
例.如图所示是四冲程汽油机工作时四个冲程的示意图，属于压缩冲程的是（　　）
活塞往复运动 次。对外做功 次。汽缸内的燃油燃烧爆发 次。
4.四冲程内燃机一个工作循环：
阅读课本中柴油机的相关内容，与汽油机进行对比，回答下列问题：1．列举实际中哪些地方使用汽油机和柴油机？2．请说出汽油机与柴油机的结构和工作过程中的主要异同点。3．柴油机和汽油机有哪些优点和缺点？
柴油机和汽油机的区别与联系
相同点： 都是燃料在汽缸内燃烧，都是将内能转化为机械能的装置，都是由吸气、压缩、做功、排气四个冲程构成一个工作循环，曲轴和飞轮转动两周，对外做功一次，启动时，都是靠外力先使飞轮和曲轴转动起来.
A．汽油机汽缸顶部有喷油嘴，而柴油机汽缸顶部有火花塞B．柴油机在吸气冲程中，将柴油和空气的混合物吸入汽缸C．汽油机在做功冲程中，进气门关闭，排气门打开D．汽油机在做功过程中，把内能转化为机械能
例.关于热机，下列说法正确的是（　 　）
吸气冲程（空气和汽油混合物）压缩冲程（机械能转化为内能）做功冲程（内能转化为机械能）排气冲程（排除废气）
喷油嘴、吸气冲程吸进去的只有空气
1.关于四冲程汽油机的工作过程有以下几种说法：①在做功冲程中，是机械能转化为内能；②在做功冲程中，是内能转化为机械能；③做功冲程是燃气对活塞做功；④如图所示为做功冲程。以上说法中正确的是(　　)A．只有②③ B．只有①③C．只有②④ D．只有②③④
2.一个四冲程热机的飞轮转速为1800r/min，它1s内完成了(　　)A.30个冲程，做了30次功B.60个冲程，做了60次功C.120个冲程，做了30次D.60个冲程，做了15次功
3. 下列关于柴油机的叙述中，正确的是（ ）A.柴油机是把内能转化为机械能的装置B.四冲程柴油机每经过一个工作循环，曲轴就要转动四周C.汽油机有喷油嘴，柴油机有火花塞D.汽油机用压燃式点火，柴油机用点燃式点火
