初中物理人教版（2024）九年级全册第2节 电流和电路教课课件ppt

这是一份初中物理人教版（2024）九年级全册第2节 电流和电路教课课件ppt，共28页。PPT课件主要包含了短暂电流的动画，电流方向，持续电流的条件，想想做做，电源各种电池，干电池，纽扣电池，蓄电池，各种开关，用电器等内容，欢迎下载使用。

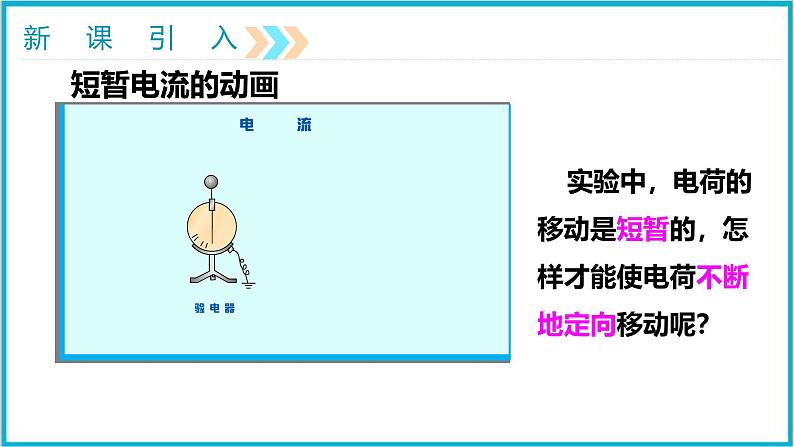

实验中，电荷的移动是短暂的，怎样才能使电荷不断地定向移动呢？
提示： 不能把电池的两端用导线直接连在一起。

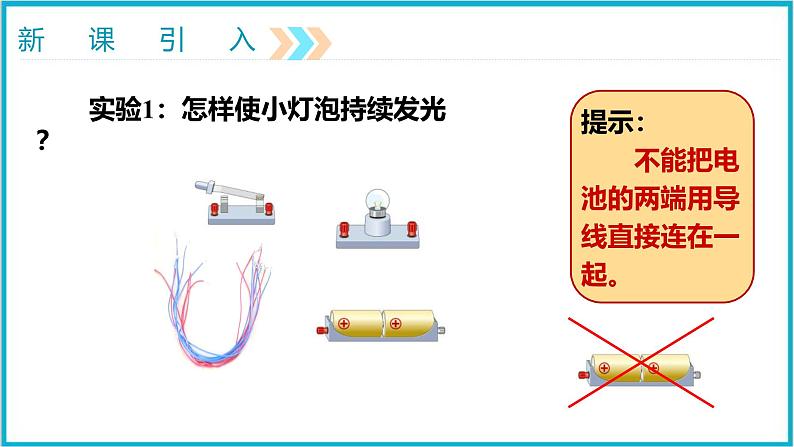

　　实验1：怎样使小灯泡持续发光？

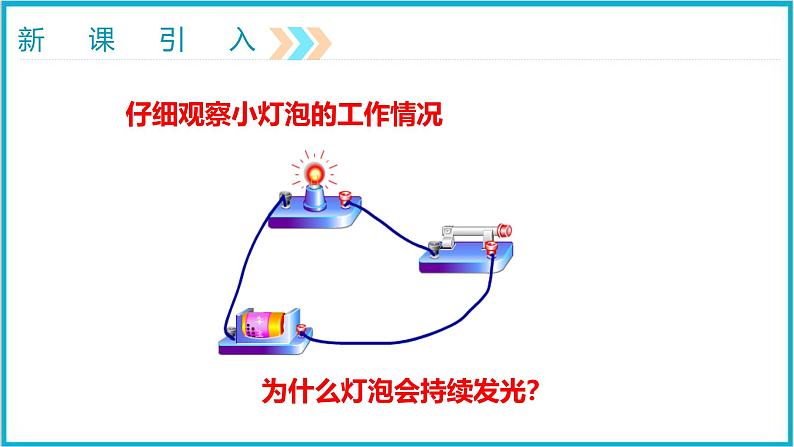

仔细观察小灯泡的工作情况
为什么灯泡会持续发光？

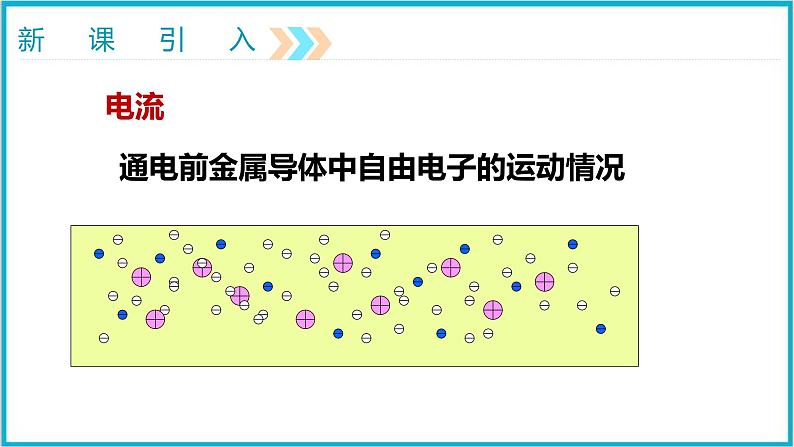

通电前金属导体中自由电子的运动情况

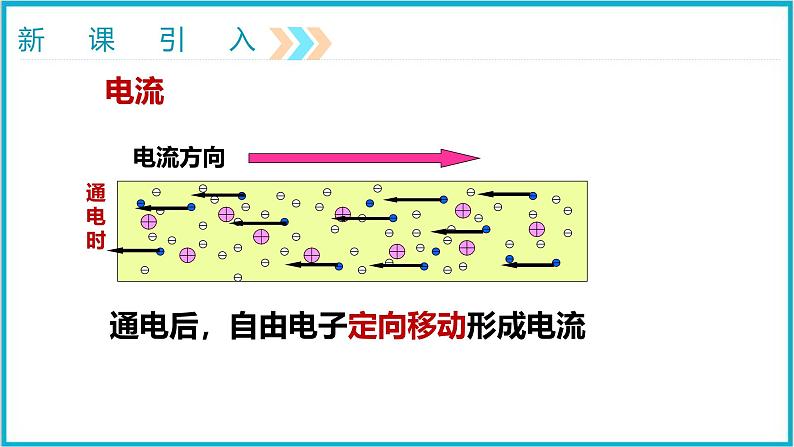

通电后，自由电子定向移动形成电流

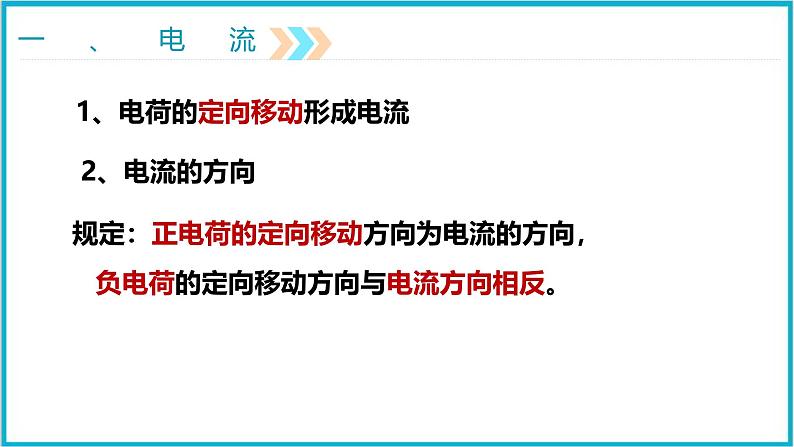

1、电荷的定向移动形成电流
2、电流的方向
规定：正电荷的定向移动方向为电流的方向，
负电荷的定向移动方向与电流方向相反。
4、电路中电流的方向：
（1）要有电源；（2）电路处处闭合。
（1）在电源外部，电流的方向是从电源正极经过用电器流向负极。（2）在电源内部，电流的方向是从电源负极流向正极。
5.发光二极管也叫LED，具有单向导电性。
利用发光二极管判断电流方向
1.电路组成：电源、开关、用电器和导线四部分2.各元件作用： 电源：提供电能。　 用电器：消耗电能　 开关：（电键）控制电路通断　导线：连接电源、用电器和开关
用符号表示电路连接的图，叫做电路图
电路图是对实际电路的有效抽象
请你根据实物连接情况画出电路图，并在图中标出电流方向。
1．通路：处处连通，用电器能够工作的电路。
2．断路：某处被断开，没有电流通过的电路。
（1）用电器被短路：用电器两端被导线直接连通。电流绕过短路的用电器，被短路的用电器不工作。
（2）电源短路：直接用导线将电源正、负极相连的电路。电源短路时会损坏电源，甚至引起火灾！
1．关于电流和电源，下列说法中正确的是(　　)A．电路中只要有电源，就一定产生电流B．金属导体中自由电子移动一定能形成电流C．电流方向总是从电源正极流向负极D．电流沿着“正极→用电器→负极”方向移动
2．在如图所示的电路中，通过小灯泡的电流方向是从______到______ 。（均选填“A”或“B”）
3．如图所示，下列四个电路图中与实物图对应的是( )
4.如图所示的三个实物图，通路是 图，短路是 图，断路是 图。
　5．请根据电铃的电路图，用画笔代替导线，连接相应的电路。
