初中物理人教版（2024）九年级全册第2节 电功率图文ppt课件

这是一份初中物理人教版（2024）九年级全册第2节 电功率图文ppt课件，共21页。PPT课件主要包含了纯电阻电路，所有电路等内容，欢迎下载使用。
1.电功率：电流所做的功与通电时间之比。
　　不同用电器的电功率一般不同，那么，在不同情况下，比如在不同电压下，同一个用电器的功率总是一样的吗?
　　将两只灯泡“PZ220 40”和“PZ220 100”先后并联和串联接入家庭电路中，观察灯泡的发光情况。
　　结论：灯泡的亮暗程度是由实际电功率的大小决定的。
　　现象：在并联电路中更亮的灯泡，在串联电路中反而变暗。
　　1．额定电压：用电器正常工作时的电压。　　2．额定功率：用电器在额定电压下工作时的功率。
　 3．实际电压：实际加在用电器两端的电压。　4.实际功率：用电器在实际电压下工作时的功率。
认识家用电器的铭牌，理解其中的含义。

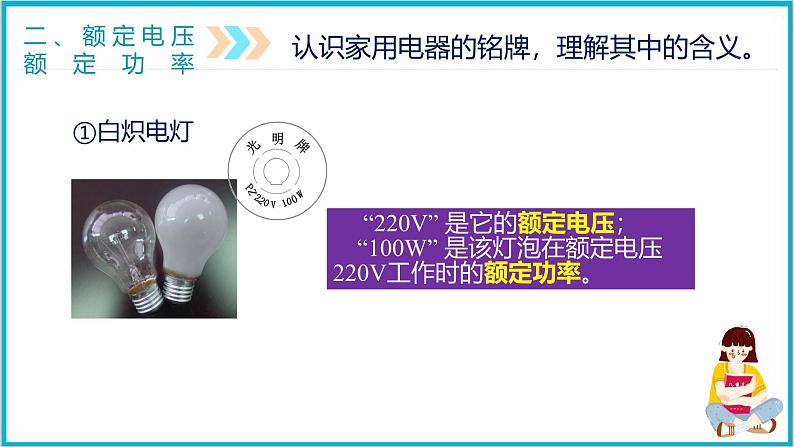

“220V” 是它的额定电压； “100W” 是该灯泡在额定电压220V工作时的额定功率。

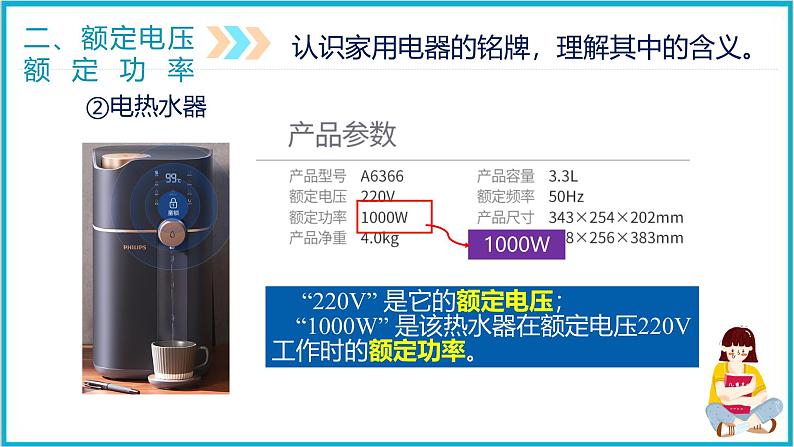

“220V” 是它的额定电压； “1000W” 是该热水器在额定电压220V工作时的额定功率。
“220V” 是它的额定电压； “60W” 是该电风扇在额定电压220V工作时的额定功率。
5.“PZ 220~40”
220：额定电压220V
【注意】每一个用电器一旦生产出来其额定电压、额定功率就已经确定，且只有一个，并标在铭牌上。
　　U实 = U额，则 P实 = P额；用电器正常工作。　　U实 > U额，则 P实 > P额；可能烧毁用电器。　　U实 < U额，则 P实 < P额；用电器不能正常工作。
6.实际功率与额定功率的关系：
【注意】（1）实际功率随实际电压的改变而改变。
（2）灯的亮暗程度由实际功率决定。
例1.一盏“220V 100W”的灯，求：（1）灯正常发光时的电流；（2）灯正常发光时的电阻；（3）当灯两端的电压为110V时，灯的实际功率多大？
【注意】（1）已知实际电压，要求实际功率，先算电阻 ，再根据 。
（2）U实 = U额，则 P实 = P额
（1）灯正常发光，直接看额定功率，额定功率大的，灯越亮；
①两灯串联，电阻越大，灯越亮；
②两灯并联，电阻越小，灯越亮；
例2.将一只标有“6 V 3 W”的灯泡L与电阻R串联，接入电压为 9 V的电路中，灯泡恰好正常发光，求：（1）灯泡L的阻值； （2）电阻消耗的功率。
例3.灯L1“6V　3W”，灯L2“6 V　9 W”。把它们串联在电路中，要使其中一盏灯正常发光，加在电路两端的电压 V。
例4.灯L1“6V　3W”，灯L2“9 V　9 W”。把它们并联在电路中，要使其中一盏灯正常发光，加在电路两端的电压 V。
1．某白炽灯铭牌上标有“220 V　40 W”的字样，关于这盏白炽灯的说法正确的是( )　　　　　　　　　　A．该灯只能在220 V的电压下工作B．该灯工作时的电功率一定为40 WC．该灯正常工作时的电流为5.5 AD．该灯正常工作时的电阻为1 210 Ω
2．小明做作业时，发现电灯忽明忽暗，原因是( )A．灯泡的实际电压发生了改变B．灯泡的额定功率发生了改变C．灯泡的额定电压发生了改变D．灯泡烧坏了
3．(6分)(教材P95T3改编)一只标有“6 V　3.6 W”字样的灯泡，此灯泡正常工作时的电流是_________A，如果将该灯泡接到电压是3 V的电源上，该灯泡的实际功率是__________W，此时灯丝的电阻是________Ω。(设灯丝电阻不随温度变化而变化)
4．(6分)(教材P95T3改编)一只标有“6 V　3.6 W”字样的灯泡，此灯泡正常工作时的电流是_________A，如果将该灯泡接到电压是3 V的电源上，该灯泡的实际功率是__________W，此时灯丝的电阻是________Ω。(设灯丝电阻不随温度变化而变化)
