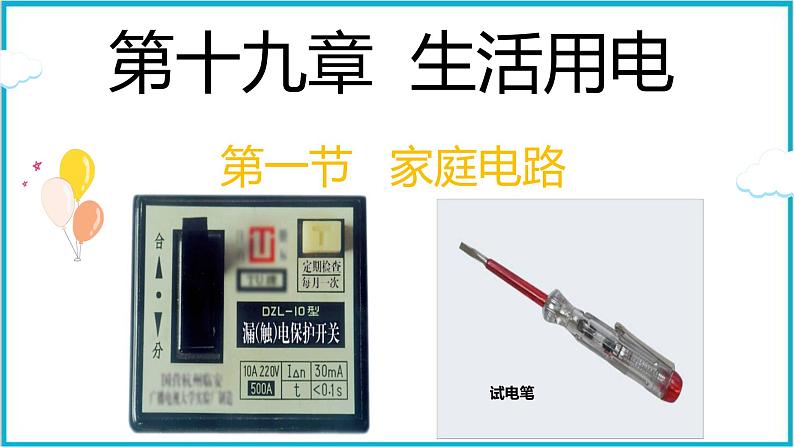

物理人教版（2024）第1节 家庭电路教学课件ppt

这是一份物理人教版（2024）第1节 家庭电路教学课件ppt，共28页。PPT课件主要包含了第十九章生活用电，第一节家庭电路，三孔插座的作用等内容，欢迎下载使用。

parents‘ meeting n building children’s rad t success parents' meeting building children's rad t success
宣讲人：某某某 时间：20XX.XX

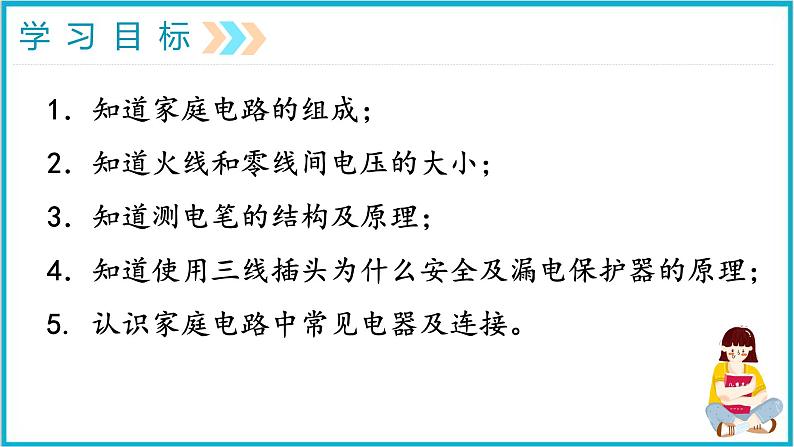

1．知道家庭电路的组成；2．知道火线和零线间电压的大小；3．知道测电笔的结构及原理；4．知道使用三线插头为什么安全及漏电保护器的原理；5. 认识家庭电路中常见电器及连接。

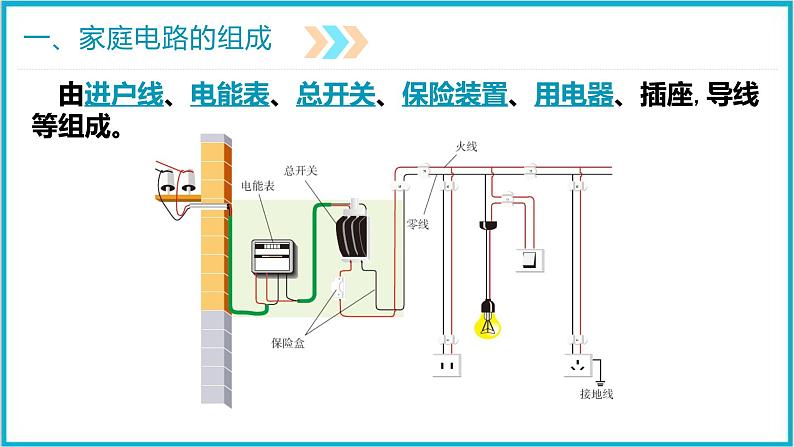

由进户线、电能表、总开关、保险装置、用电器、插座,导线等组成。

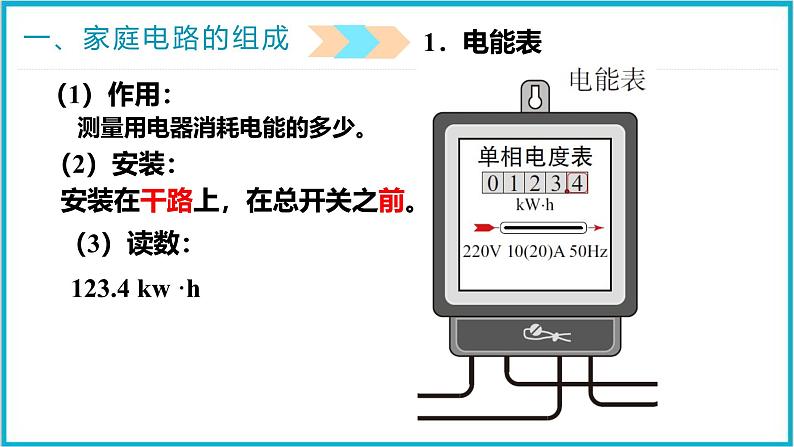

　　测量用电器消耗电能的多少。
安装在干路上，在总开关之前。
123.4 kw ·h

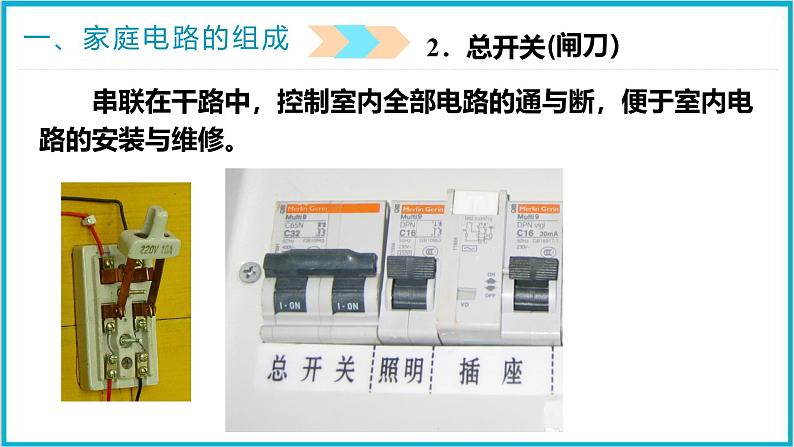

串联在干路中，控制室内全部电路的通与断，便于室内电路的安装与维修。

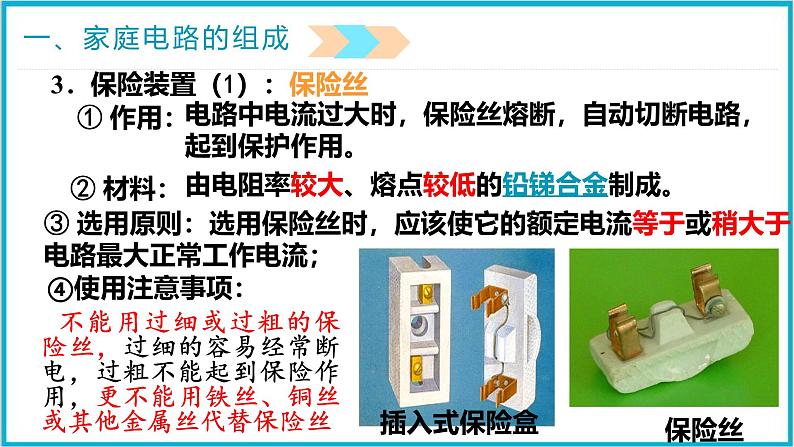

3．保险装置（1）：保险丝
③ 选用原则：选用保险丝时，应该使它的额定电流等于或稍大于电路最大正常工作电流；
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
不能用过细或过粗的保险丝，过细的容易经常断电，过粗不能起到保险作用，更不能用铁丝、铜丝或其他金属丝代替保险丝

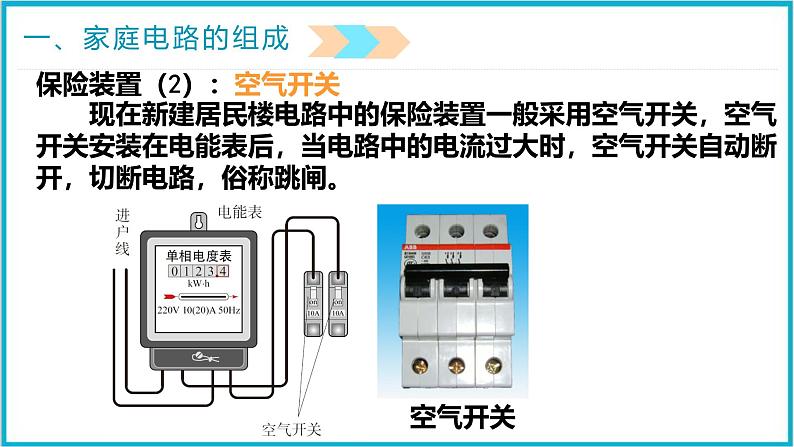

保险装置（2）：空气开关
现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
如果站在地上的人不小心接触了火线，电流从火线经过人体流入大地时，漏电保护器会切断电流，对人身起到保护作用。
保险装置（3）：漏电保护器
空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
　　如何辨别火线和零线？
　　（1）作用：辨别火线和零线。
　　（3）使用方法: 用手接触金属笔卡、笔尖接触被测电路。若氖管发光，则接触的是火线，否则为零线。
观察下面家庭电路组成图问题1：各个用电器之间什么形式的连接？
3.用电器、开关、插座：
（2）开关：与被控制的用电器串联，接火线
问题2：火线出来先接灯，还是先接开关？
问题3：火线接在灯泡的顶端还是螺纹处？
第三孔接地原因：防止由于绝缘皮破损，使用电器金属外壳带电，使人触电
有金属外壳的用电器一定要接地，接地线与用电器的金属外壳相连，使用三孔插座。
a.当家用电器漏电或因火线破损与外壳接触时，会使外壳带电，这时人接触外壳会发生触电
b.外壳接地后，即使外壳带电，也会从接地线流走，人接触外壳不会触电
进户线、电能表、总开关、保险盒、插座、用电器、导线等
1、用试电笔辨别火线和零线
电流过大时，自动切断电路
电流经过人体流入大地时，自动切断电路
2、火线与零线、火线与地线之间的电压为220V3、零线与地线之间的电压为0V
1、用电器与插座并连接入电路2、控制用电器的开关接在该用电器与火线之间3、插座接线方法：左零右火、上接地
保险丝:由电阻率大、熔点低的铅锑合金制成。
⑴电能表、闸刀开关、保险丝应_____在干路上。⑵保险丝应该接在_______上。⑶插座与电灯是_____。⑷图中的电灯与控制灯的开关是_____，且开关应接在_____上。⑸螺口灯泡的螺旋一定要接在_____上。
2.如图是家庭电路的示意图，请把该电路连接完整:
3.小亮发现教室中一个开关可以同时控制两盏额定电压为220V的灯，并且这两盏灯能正常发光，请你在图中画出电路的正确连接情况．
4.将图中的开关、电灯、插座和保险丝连成家庭电路，其中开关控制电灯，插座准备接大功率用电器。
5、关于家庭电路，下列说法中不正确的是（ ）
A、电能表用来显示用户所用的电能，应安装在干路上B、保险丝安装在总开关后，当电路中有大电流通过时会熔断C、开关与用电器并联D、总开关千万不能倒装，其静触头应在上面
6、小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（ ）
A、灯不能正常发光B、保险丝迅速熔断C、开关依然起作用D、灯总是亮着
