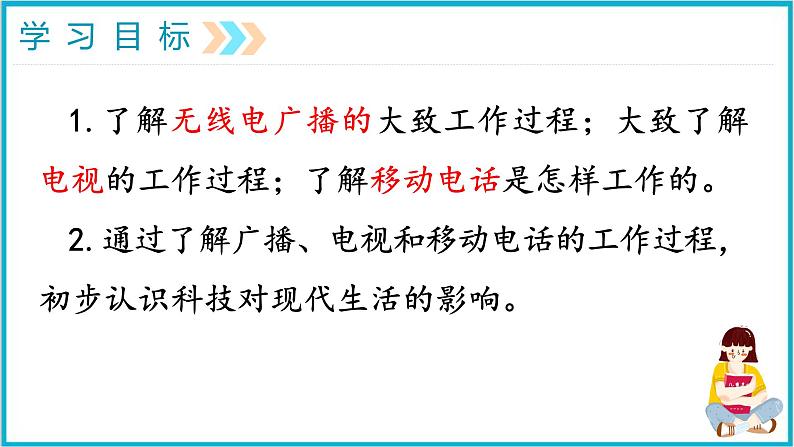

1.了解无线电广播的大致工作过程；大致了解电视的工作过程；了解移动电话是怎样工作的。2.通过了解广播、电视和移动电话的工作过程，初步认识科技对现代生活的影响。

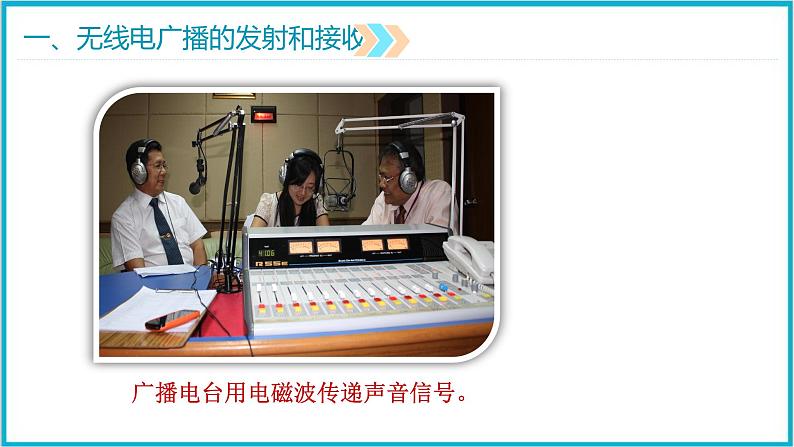

广播电台用电磁波传递声音信号。
1．无线电广播信号的发射由广播电台完成
　　麦克风——将声信号转换成电信号
　　调制器——将音频电信号加载到高频电流上　　　　　
　　天　线——产生电磁波将高频载波信号发射到空中

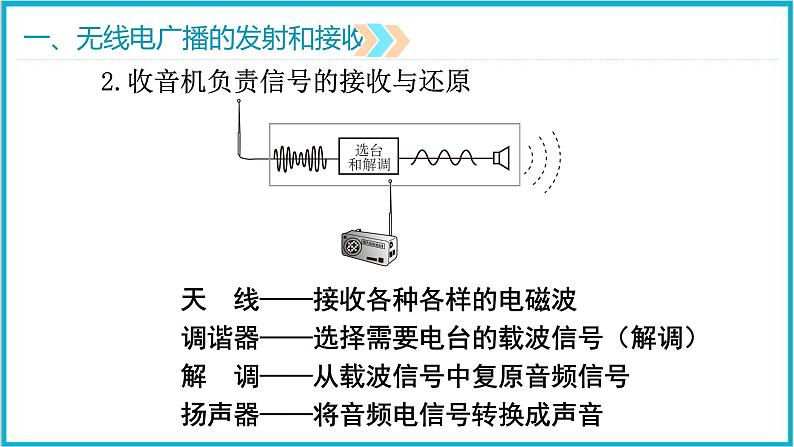

2.收音机负责信号的接收与还原
　　天　线——接收各种各样的电磁波
　　调谐器——选择需要电台的载波信号（解调）
　　解　调——从载波信号中复原音频信号
　　扬声器——将音频电信号转换成声音

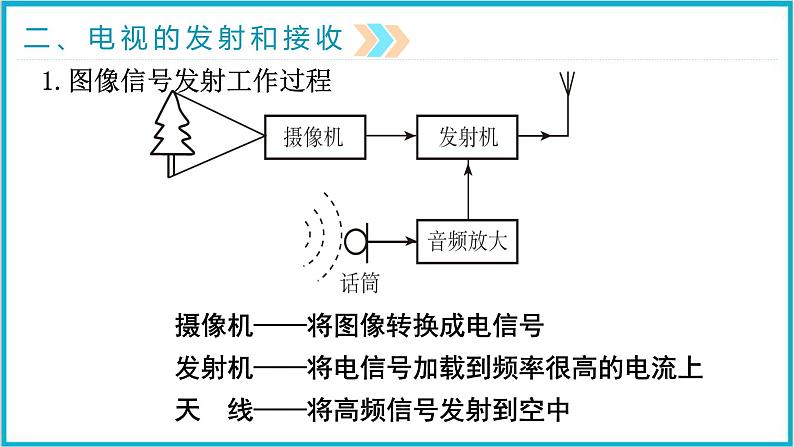

1.图像信号发射工作过程
摄像机——将图像转换成电信号
发射机——将电信号加载到频率很高的电流上
天 线——将高频信号发射到空中

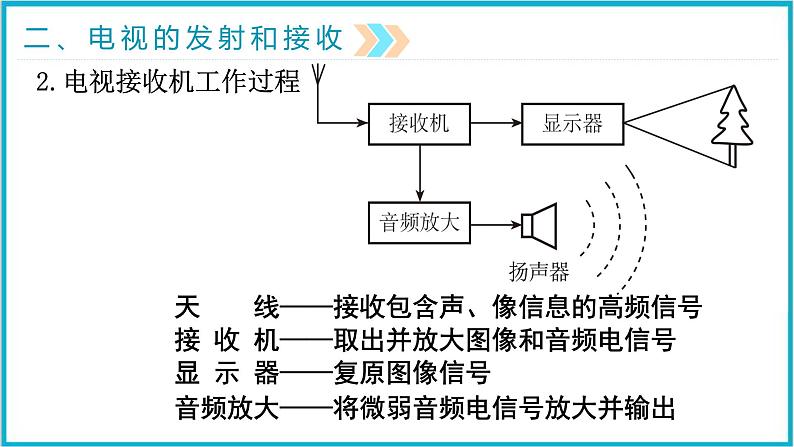

2.电视接收机工作过程
　　接 收 机——取出并放大图像和音频电信号
　　显 示 器——复原图像信号
　　天 　线——接收包含声、像信息的高频信号
　　音频放大——将微弱音频电信号放大并输出

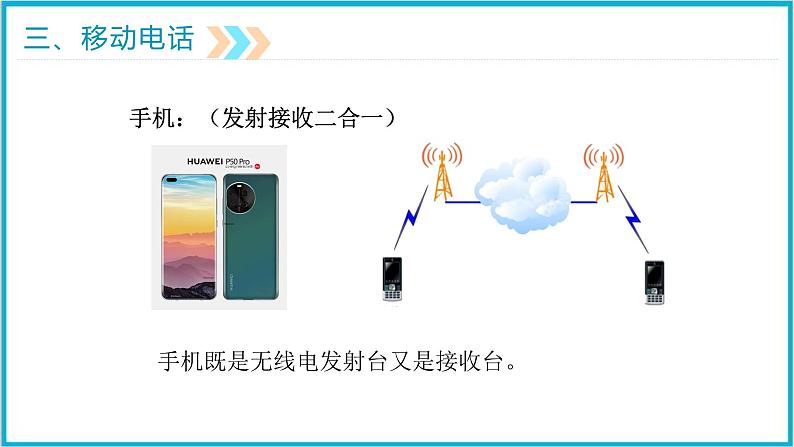

手机既是无线电发射台又是接收台。
手机：（发射接收二合一）
1.工作原理：移动电话相当于无线电台 ，它将用户的声音转变为高频电信号发射到空中，同时它又捕捉空中的电磁波，使用户接收到通话对方送来的信息。2.设立基地台的原因：手持移动电话的体积很小，发射功率不大；它的天线也很简单，灵敏度不高。因此，它跟其他用户的通话要靠较大的固定基地台转接。
一、无线电广播信号的发射和接收
天线取出特定频率的信号
话筒把音频信号转换为电信号，摄像机把图像信号转换成电信号，调制器把电信号加载到频率很高的电流上，通过发射天线发射到空中。
　　天线接收包含声、像信息的高频信号，解调器取出并放大图像和音频电信号，显示器复原放大图像信号，音频放大器将音频电信号放大并输出。
三、移动电话的工作原理
移动电话既是无线电发射台，也是无线电接收台（发射接收二合一） 。它通过电磁波把讲话的信息发射到空中；同时它又在空中捕获电磁波，得到对方讲话的信息。
1. 如图甲所示的是无线电广播信号________过程，其中元件A是________；如图乙所示的是无线电广播信号的_______过程，其中元件B是__________。
2. 如图甲所示的是电视信号的________过程，其中元器件A是________，元件B是________；如图乙所示的是电视信号的_______过程，其中元件C是__________，元件D是________。
3. 下列说法中错误的是 （ ） A. 现在使用的移动电话有发射装置和接收装置 B. 现在使用的对讲机有发射装置和接收装置 C. 电视机有发射和接收装置 D. 收音机只有接收装置没有发射装置
