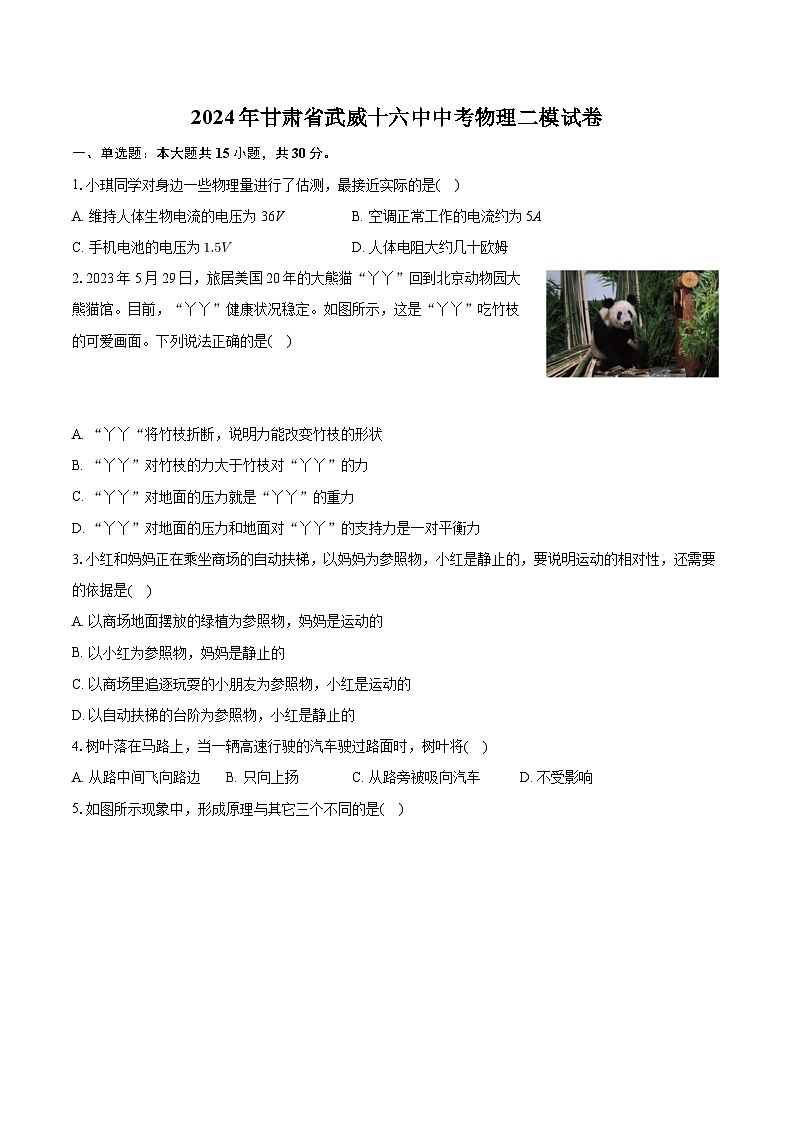

2024年甘肃省武威十六中中考物理二模试卷+

这是一份2024年甘肃省武威十六中中考物理二模试卷+，共23页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.小琪同学对身边一些物理量进行了估测，最接近实际的是( )
A. 维持人体生物电流的电压为36VB. 空调正常工作的电流约为5A
C. 手机电池的电压为D. 人体电阻大约几十欧姆
2.2023年5月29日，旅居美国20年的大熊猫“丫丫”回到北京动物园大熊猫馆。目前，“丫丫”健康状况稳定。如图所示，这是“丫丫”吃竹枝的可爱画面。下列说法正确的是( )
A. “丫丫“将竹枝折断，说明力能改变竹枝的形状
B. “丫丫”对竹枝的力大于竹枝对“丫丫”的力
C. “丫丫”对地面的压力就是“丫丫”的重力
D. “丫丫”对地面的压力和地面对“丫丫”的支持力是一对平衡力
3.小红和妈妈正在乘坐商场的自动扶梯，以妈妈为参照物，小红是静止的，要说明运动的相对性，还需要的依据是( )
A. 以商场地面摆放的绿植为参照物，妈妈是运动的
B. 以小红为参照物，妈妈是静止的
C. 以商场里追逐玩耍的小朋友为参照物，小红是运动的
D. 以自动扶梯的台阶为参照物，小红是静止的
4.树叶落在马路上，当一辆高速行驶的汽车驶过路面时，树叶将( )
A. 从路中间飞向路边B. 只向上扬C. 从路旁被吸向汽车D. 不受影响

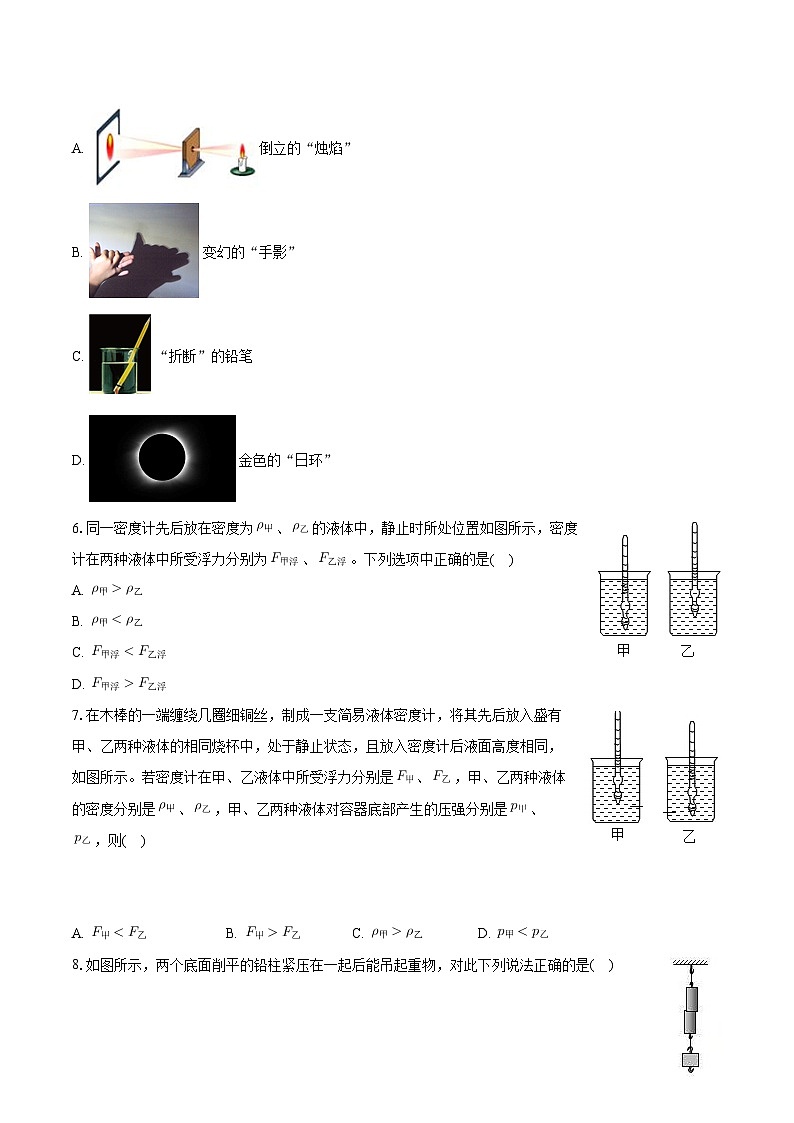

5.如图所示现象中，形成原理与其它三个不同的是( )
A. 倒立的“烛焰”
B. 变幻的“手影”
C. “折断”的铅笔
D. 金色的“日环”
6.同一密度计先后放在密度为、的液体中，静止时所处位置如图所示，密度计在两种液体中所受浮力分别为、。下列选项中正确的是( )
A.
B.
C.
D.
7.在木棒的一端缠绕几圈细铜丝，制成一支简易液体密度计，将其先后放入盛有甲、乙两种液体的相同烧杯中，处于静止状态，且放入密度计后液面高度相同，如图所示。若密度计在甲、乙液体中所受浮力分别是、，甲、乙两种液体的密度分别是、，甲、乙两种液体对容器底部产生的压强分别是、，则( )
A. B. C. D.
8.如图所示，两个底面削平的铅柱紧压在一起后能吊起重物，对此下列说法正确的是( )
A. 铅柱没有被拉开是因为分子之间没有斥力
B. 这个实验说明分子间既存在引力也存在斥力
C. 这个实验说明分子间存在引力
D. 这个实验要将铅柱底面削平并紧压在一起，是为了排除空气，利用大气压强

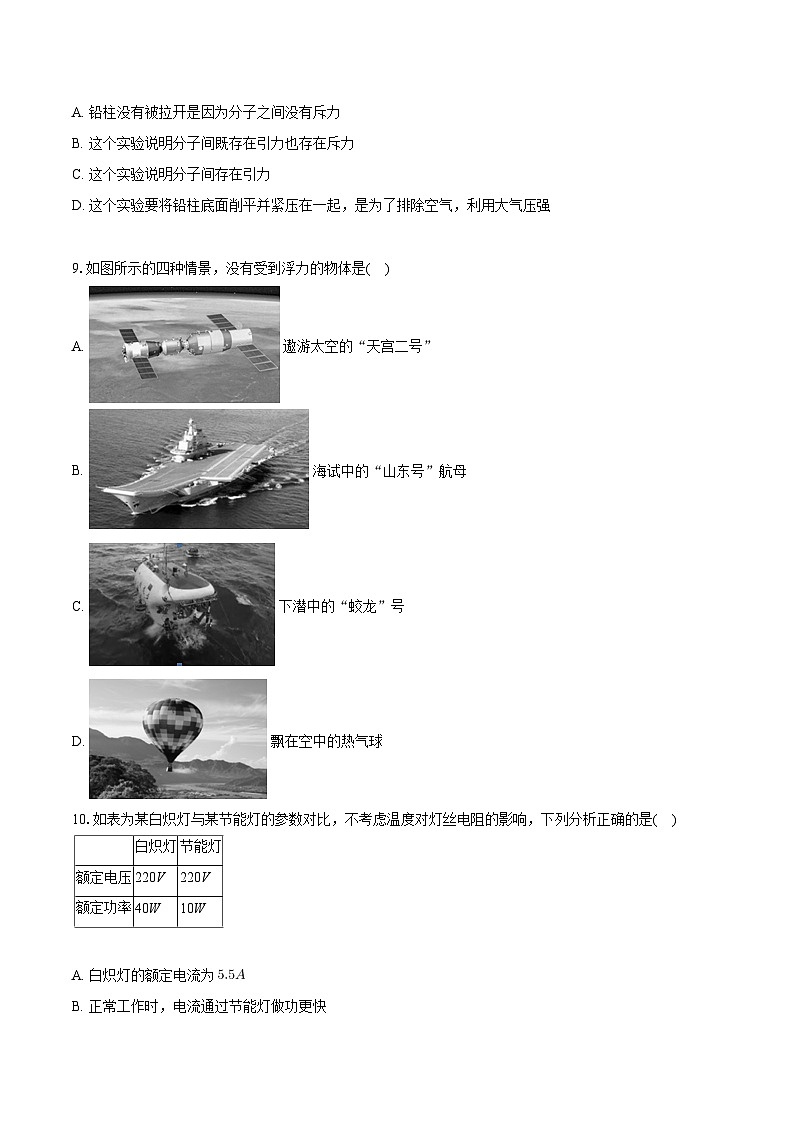

9.如图所示的四种情景，没有受到浮力的物体是( )
A. 遨游太空的“天宫二号”
B. 海试中的“山东号”航母
C. 下潜中的“蛟龙”号
D. 飘在空中的热气球
10.如表为某白炽灯与某节能灯的参数对比，不考虑温度对灯丝电阻的影响，下列分析正确的是( )
A. 白炽灯的额定电流为
B. 正常工作时，电流通过节能灯做功更快
C. 当白炽灯两端电压为55V时，其实际功率与节能灯的额定功率相同
D. 两灯均正常工作40h，节能灯比白炽灯少消耗的电能
11.2022年5月10日，在蔚蓝地球的映衬下，我国发射的天舟四号货运飞船成功对接空间站的天和核心舱。如图所示是对接过程中核心舱上摄像机拍摄的照片。下列说法正确的是( )
A. 核心舱摄像机的镜头相当于凸透镜
B. 光通过摄像机的镜头都是沿直线传播
C. 地球通过核心舱上摄像机的镜头成虚像
D. 天舟四号靠近核心舱时，它在核心舱摄像机上成的像逐渐变小
12.在水平地面上，小明用50N的水平推力推动重100N的箱子前进了10m，推力做的功为( )
A. 0JB. 500JC. 1000JD. 1500J
13.下列说法正确的是( )
A. 铜导线的电阻一定小于铁导线的电阻
B. 将一根电阻丝拉长为原长的2倍，其阻值将变为原来的2倍
C. 将一根电阻丝加热，其阻值一定减小
D. 导体的电阻的大小与是否有电流通过无关
14.如图所示，小球以一初速度沿着粗糙轨道从a点运动到e点，b、e在同一高度，下列分析正确的是( )
A. 小球从c到e的过程重力势能减少B. 小球在b，e两点机械能相等
C. 小球在d点的动能一定小于a点的动能D. 小球在e点的动能一定小于b点的动能
15.下列涉及压强知识说法不正确的是( )
A. 海绵块的形变显示了压力作用效果
B. 用微小压强计可以研究液体压强
C. 托里拆利实验可以测出大气压值
D. 船闸不是连通器
二、填空题：本大题共7小题，共17分。
16.
17.______实验有力地证明了大气压强的存在；______实验首先测出了大气压的值。
18.书法是中华民族文化的瑰宝。如图所示。手执毛笔竖直悬空静止，若手握笔杆的力增大，笔受到的摩擦力将______选填“增大”“减小”或“不变”；在纸上写字，毛笔可以看作杠杆，此时的杠杆是______选填“费力”或“省力”杠杆。
19.科技馆内，小丽将手放在带负电荷的静电球上后身发便竖起来了。此时电流方向为______选填“静电球到人体”或“人体到静电球”，判断依据是电流方向与电子定向移动方向______选填“相同”或“相反”。
20.如图所示，电源电压不变，，要使、并联，且两端电压等于电源电压，应闭合开关______，此时电流表的示数为；要使、串联，应断开开关______，此时电流表示数为，则：______。
21.如图是颇具名气的云南建水紫砂陶茶壶，壶盖上有一个小孔，小孔的作用是使壶内液面上方的压强______大气压强选填“大于”“小于”或“等于”。若茶壶和水的总质量为，壶底与桌面的接触面积为，壶对水平桌面的压强为______ Pa。
22.汽油机是热机的一种，如图甲所示是一台单缸四冲程汽油机工作状态示意图，由图可以看出，此时它正处在______冲程，其能量转化情况与______选填“乙”或“丙”图相同。不是靠飞轮惯性完成的冲程是______冲程。
三、作图题：本大题共3小题，共6分。
23.在图中，请你标出小磁针的N极和A点的磁感线方向。
24.作出图中物体AB在平面镜MN中所成的像保留作图痕迹。
25.请在图中根据静止的杠杆的动力臂，画出动力的示意图。
四、实验探究题：本大题共2小题，共12分。
26.如图所示是“测量小车沿斜面下滑的平均速度”的实验。停表指针未超过一圈，每格。
该实验的原理是______。
实验中，应使斜面保持较______填“大”或“小”的坡度，以减小测量______的误差。
该次实验中，测得长为______ cm，小车通过全程的平均速度______。
对于该实验，马虎同学提出了下列三条说法，其中错误的有______填写序号。
①测AB段的平均速度时，如果小车过了B点才停止计时，算出的速度值会偏小
②将小车拿到B点释放，测出小车从B到C点的时间，就是BC段运动时间
③AC段的平均速度等于AB段的平均速度与BC段的平均速度的和的一半
27.冰壶运动被称为“冰上围棋”，比赛充满了智慧。冰壶比赛时，运动员有时要不断地擦冰，这是为了改变冰壶受到的滑动摩擦力。为此，小兰和小海一起对影响滑动摩擦力大小的因素进行探究。
小兰和小海分别采用如图甲、乙所示方式，使木块沿水平长木板做匀速直线运动。木块受到的滑动摩擦力大小与弹簧测力计示数相等的是图______的方式，依据的是______知识。
按图甲的做法，在木块上加放砝码，改变木块对长木板的压力，测出此种情况下的滑动摩擦力，发现。这说明接触面受到的压力越大，滑动摩擦力越______。换用材料相同但表面更粗糙的长木板，保持木块上的砝码不变，测出此种情况下的滑动摩擦力，发现。这说明接触面越______，滑动摩擦力越大。
冰壶运动员在比赛过程中不断地擦冰，这是通过改变接触面的粗糙程度来______摩擦的，目的是使冰壶在冰面上运动的距离更______一些。
五、计算题：本大题共2小题，共15分。
28.小明家新买的房子准备装修，为了将水泥从地面送上楼，他在楼上安装了一个滑轮组，所用的滑轮每只2kg，每次将一袋50kg的水泥提升不计绳重和摩擦，g取求：
每袋水泥受到的重力大小；
每次做的有用功；
滑轮组的机械效率。
29.图甲是一款多功能电煮锅，图乙为该电煮锅简化电路图，其中开关可以断开、接A或接B，和都是用于加热的纯电阻，电煮锅的部分参数如下表所示。和的电阻值不随温度变化而变化
电煮锅处于中温挡正常工作时，求电路中的电流大小？
高温挡的功率是多少？
为了在户外露营时能使用电煮锅来烫火锅，可以采用能够存储的移动电源对其进行供电，使用充满电的移动电源使电煮锅在中温挡正常工作把水烧开后，若调至低温挡进行保温，还可以正常工作多长时间？
答案和解析
1.【答案】B
【解析】解：A、维持人体生物电流的电压约为1mV，故A不符合实际；
B、空调正常工作的电流约为5A，故B符合实际；
C、手机电池的电压为，故C不符合实际；
D、人体电阻大约，故D不符合实际。
故选：B。
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查了电压、电流、电阻的估测，属基础题目。
2.【答案】A
【解析】解：A、大熊猫拉弯竹枝，说明力可以改变物体的形状，故A正确；
B、大熊猫对竹枝的力与竹枝对大熊猫的力是一对相互作用力，其大小相等，故B错误；
C、“丫丫”对地面的压力大小等于它受到的重力，但“丫丫”所受重力是由于地球的吸引而产生的，受力物体是“丫丫”，而“丫丫”对地面的压力的受力物体是地面，它们不是同一个力，故C错误；
D、“丫丫”对地面的压力和地面对“丫丫”的支持力是一对平衡力，作用在不同的物体上，不是一对平衡力，故D错误。
故选：A。
力可以改变物体的形状，也可以改变物体的运动状态；
相互作用力的大小相等、方向相反、作用在同一直线上，作用在两个物体上；
垂直于物体表面的力叫压力，重力是由于地球吸引而使物体受到的力，在水平面上马对地面压力的大小等于它受到的重力，但压力不是重力；
二力平衡的条件：大小相等，方向相反，作用在同一条直线上，两个力作用在同一个物体上。
本题考查重力与压力的关系、力的作用效果、以及对二力平衡条件的理解等，关键是知道水平面上物体的压力和自身的重力相等。
3.【答案】C
【解析】解：运动的相对性是指选取的参照物不同时，物体的运动状态不同，由题意可知，小红是静止的，所以需要重新选择参考物，证明小红是运动的即可；
A.以商场地面摆放的绿植为参照物，妈妈与绿植之间位置改变，是运动的，但不是小红的运动情况，故A不符合题意；
B.以小红为参照物，妈妈是静止的，不是小红的运动，故B不符合题意；
C.以商场里追逐玩耍的小朋友为参照物，小红是运动的，故C符合题意；
D.以自动扶梯的台阶为参照物，小红是静止的，故D不符合题意。
故选：C。
在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。
此题主要考查了运动和静止的相对性，在判断物体运动和静止时，关键看物体相对于参照物的位置是否发生了变化。
4.【答案】C
【解析】解：树叶落在马路上，当一辆高速行驶的汽车驶过路面时，汽车会带动周围的空气随之运动，汽车旁的空气流速变大，压强变小，小于路两旁的大气压，在大气压的作用下，树叶从路旁被吸向汽车。
故选：C。
在气体中流速越大的位置压强越小。
此题是流体压强在生活中的一个应用。
5.【答案】C
【解析】解：A、小孔成像形成倒立的“烛焰”是利用光沿直线传播的原理；
B、变幻的“手影”是利用光沿直线传播形成的；
C、筷子在水面弯折是由于光的折射形成的现象；
D、日环是光在同种介质中沿直线传播形成的。
故选：C。
要注意区分是光的直线传播、还是光的折射。
①光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；
②当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象，如：看水里的鱼比实际位置浅等。
本题主要考查学生利用光学知识解释生活中常见的物理现象，此题与实际生活联系密切，体现了生活处处是物理的理念。
6.【答案】B
【解析】解：同一支密度计，重力不变，在甲、乙两种液体都漂浮，由漂浮条件可知：，故C、D错误；
由甲、乙两图可知，密度计在甲中浸入的体积大于在乙浸入的体积，即，而，由公式可知：
液体密度，故A错误、B正确。
故选：B。
由漂浮条件可知同一支密度计在不同液体中的浮力大小关系，再根据公式分析液体密度大小关系。
本题考查漂浮条件及阿基米德原理的应用，难度一般。
7.【答案】C
【解析】解：AB、同一支密度计的重力G一定，由物体漂浮条件可知，密度计漂浮在两种液体中所受浮力大小为：，，即，故A、B错误；
C、如图所示，密度计排开液体的体积关系为：，由公式可知，在浮力大小相同时，液体密度，故C正确；
D、相同烧杯中放入密度计后液面高度相同时，即烧杯内液体深度相同，且液体密度，由液体压强公式可知，
液体对烧杯底的压强，故D错误。
故选：C。
同一支密度计重力一定，由物体漂浮条件可知，密度计漂浮在两种液体中，所受浮力大小等于密度计重力大小，从而确定密度计在两种液体中所受浮力的大小关系；
如图所示，密度计在甲液体中排开液体的体积小，在乙液体中排开液体的体积大，由公式可知，两种液体密度的大小关系，根据液体压强公式可知两种液体对容器底的压强大小关系。
本题考查物体漂浮条件及阿基米德原理的应用，涉及浮力、压强大小的比较，难度较大。
8.【答案】C
【解析】解：A、本实验不能说明分子间存在斥力，故A错误；
BC、将两个底面平整、干净的铅柱紧压后，两个铅柱的底面分子之间的距离比较小，分子引力开始起作用，使两个铅柱结合在一起，即使下面吊一个重物也不会将它们拉开，说明分子间存在引力，故B错误、C正确；
D、这个实验要将铅柱底面削平并紧压在一起是为了减小分子间的距离，故D错误。
故选：C。
根据分子动理论的知识进行分析．分子的质量和体积都很小，分子间有间隔，分子总是不断的做无规则运动的，分子之间总存在相互作用的引力和斥力。
本题主要考查学生对分子间作用力的理解和掌握．利用分子动理论的知识解释一些现象是中考的热点，应加强学习。
9.【答案】A
【解析】解：A、太空中没有空气，故太空中运行的“天宫二号”不受到浮力，故A符合题意；
B、浮力是浸在液体或气体中的物体受到液体或气体向上托起的力，海试中的“山东号”航母受到水的向上托起的力，即受到浮力，故B不符合题意；
C、下潜的“蛟龙”号在水中尽管下沉，但仍然受到浮力，故C不符合题意；
D、飘在空中的热气球受到空气的浮力，故D不符合题意。
故选：A。
根据浮力的定义：浸在液体或气体中的物体受到液体或气体竖直向上托起的力叫浮力，对各个选项逐一分析即可。
此题考查浮力产生的原因，解答此题的关键是明确浮力的定义，难度不大，属于基础知识。
10.【答案】D
【解析】解：A、白炽灯的额定电流为：，故A错误；
B、正常工作时，白炽灯、节能灯的实际功率等于各自的额定功率，，所以电流通过白炽灯做功更快，故B错误；
C、当白炽灯两端电压为55V时，实际电压为额定电压的，根据知在电阻不变时，实际功率为额定功率的，即，故C错误；
D、两灯均正常工作40h，节能灯比白炽灯少消耗的电能为：
，故D正确。
故选：D。
根据算出白炽灯的额定电流；
白炽灯、节能灯都正常工作时，实际功率等于各自的额定功率，电功率是描述电流做功快慢的物理量，电功率大表示电流做功快；
当白炽灯两端电压为55V时，实际电压为额定电压的，根据判断出实际功率，并与节能灯的额定功率比较，得出结论；
根据算出两灯均正常工作40h，节能灯比白炽灯少消耗的电能。
本题考查电功和电功率公式的灵活运用，以及实际功率和额定功率之间的关系，综合性较强，涉及的知识点较多，难度较大。
11.【答案】A
【解析】解：AB、摄像头相当于一个凸透镜，光经过摄像头成像利用的是光的折射，故A正确，B错误；
C、摄像头是利用凸透镜成倒立、缩小的实像，故C错误；
D、凸透镜成实像时，物近像远像变大，因此天舟四号靠近核心舱时，成的像越大，故D错误。
故选：A。
摄像头是利用凸透镜成倒立、缩小的实像的原理制成的；
凸透镜成像的原理是光的折射；
凸透镜成实像时，物近像远像变大。
本题考查了凸透镜的成像特点和应用，要掌握凸透镜成像的规律，搞清每种情况下的应用。在学习过程中要善于总结、寻找规律，学着将所学知识与生活实际联系起来。
12.【答案】B
【解析】解：推力做的功。
故选：B。
已知推力的大小和前进的距离，根据公式可求推力做的功。
本题考查了功的计算，注意做功时两个必要因素力和距离方向的一致性，易错点！
13.【答案】D
【解析】解：影响电阻大小的因素：材料、长度、横截面积和温度，长度和横截面积未知时，铜导线的电阻不一定小于铁导线的电阻，故A错误；
B.将一根电阻丝拉长为原长的2倍，横截面积不变时，电阻变为2倍，但拉伸使得横截面积减小，电阻先打，其阻值将大于原来的2倍，故B错误；
C.将一根电阻丝加热，温度升高，金属丝的电阻是增大的，因而其阻值不一定减小，故C错误；
D.电阻是导体是属性，与电压和电流无关，导体的电阻的大小与是否有电流通过无关，故D正确。
故选：D。
掌握影响电阻大小的因素：材料、长度、横截面积和温度。常见金属电阻随温度升高而增大，但许多非金属是温度升高而电阻减小。
电阻是导体是属性，与电压和电流无关。
此题考查了影响电阻大小的因素，由于影响电阻大小的因素较多，所以在判断两电阻的大小关系时，将所有的影响因素都要考虑到。
14.【答案】D
【解析】解：A、小球从c到e的过程中，小球的质量不变，高度增加，小球的重力势能增大，故A错误。
B、由于轨道是粗糙的，机械能转化为内能，机械能减小，故b点机械能大于e点机械能，故B错误。
C、由于轨道是粗糙的，小球在a点的机械能大于在d点的机械能，即a点动能和重力势能之和大于d点动能和重力势能之和，由于a点重力势能大于d点重力势能，不能确定a点和d点的动能大小，故C错误。
D、由于轨道是粗糙的，小球在b点的机械能大于在e点的机械能，即b点动能和重力势能之和大于e点动能和重力势能之和，由于b点重力势能等于e点重力势能，b点动能一定大于e点动能，故D正确。
故选：D。
重力势能大小跟质量、被举的高度有关。被举的高度一定时，质量越大，重力势能越大；质量一定时，高度越高，重力势能越大。
由于轨道是粗糙的，机械能转化为内能，机械能减小。
小球没有发生弹簧形变，不具有弹性势能，则机械能等于动能和重力势能之和，通过机械能的变化，重力势能的变化，判断动能的变化。
本题考查了动能和重力势能的变化，由于轨道是粗糙的，要考虑摩擦生热现象。
15.【答案】D
【解析】解：A、在压力作用下，海绵发生形变，故我们可以通过观察实验时海绵的凹陷程度来显示压力的作用效果。故A正确；
B、压强计的工作原理是；橡皮膜受到压强时，U形管内两边液面出现高度差，两侧液面高度差反映了探头受到的压强大小，采用的是转换法；液体压强越大，两侧液面高度差也越大。故用微小压强计可以研究液体压强。故B正确；
C、托里拆利最早精确地测出了大气压的值，故C正确；
D、船闸的上游阀门打开时，上游和闸室构成连通器，下游阀门打开时，下游和闸室构成连通器，故D错误。
故选：D。
在探究压力的作用效果时，通过海绵的凹陷程度来表现压力作用效果，这叫做转换法；
压强计的工作原理是；橡皮膜受到压力时，U形管内两边液面出现高度差，两边高度差表示压强的大小，压强越大，液面高度差也越大；
托里拆利实验最早测出了大气压的值；
连通器的结构特征是上端开口、底部连通，判断是不是连通器要根据这两个特征。
此题涉及到压力的作用效果，探究液体压强的特点实验，连通器原理，大气压的测量方法等多个知识点，是一道综合性较强的题目。
16.【答案】

【解析】
17.【答案】马德堡半球 托里拆利
【解析】解：马德堡半球实验最早有力地证明了大气压强的存在；托里拆利实验首先测出了大气压的值。
故答案为：马德堡半球；托里拆利。
马德堡半球实验和托里拆利实验都是与大气压强有关的著名实验，但他们的意义和结果却有着较大的区别，一个重在验证大气压的存在，一个重在测量大气压值。
本题考查了对马德堡半球实验、托里拆利实验的理解，是一道基础题。
18.【答案】不变 费力
【解析】解：手执毛笔竖直悬空静止，若手握笔杆的力增大，笔仍然处于静止状态，受到的摩擦力与重力是一对平衡力，即笔受到手竖直向上的摩擦力始终等于毛笔的重力，所以受到的摩擦力不变；
在纸上写字，毛笔可以看作杠杆，由图知，大拇指与毛笔接触的位置是支点，中指施加动力，纸张施加阻力，因为动力臂小于阻力臂，所以此时的杠杆是费力杠杆。
故答案为：不变；费力。
静止的物体受到平衡力的作用；
找到支点，确定动力臂与阻力臂大小关系，然后确定杠杆种类。
此题考查了力和运动的关系及杠杆种类的判断，是一道联系生活场景的应用题，难度不大。
19.【答案】人体到静电球 相反
【解析】解：人体是导体，如果静电球带的是负电，带负电的电子由球到人，由于电流方向与电子定向移动方向相反，则触碰过程中电流方向为从人体到静电球。
故答案为：人体到静电球；电流方向与电子定向移动方向相反。
电荷的定向移动形成电流；正电荷移动的方向是电流的方向；自由电子的定向移动方向与电流方向相反。
本题考查电流的方向，属于基础题。
20.【答案】、、 、 4：1
【解析】解：如图所示，要使、并联，则电阻、中必须有电流通过，电阻中无电流，
所以，应闭合开关、、，此时电流表测干路电流，
因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，
所以，此时电流表的示数：；
要使、串联，则电阻、中必须有电流通过，电阻中无电流，
所以，应断开开关、、闭合，此时电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，
所以，此时电流表示数：，
则：：：1。
故答案为：、、；、；4：1。
电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；
当、并联时，电流表测干路电流，根据并联电路的特点和欧姆定律表示出此时电流表的示数；当、串联时，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出此时电流表示数，然后得出两种情况下电流表的示数之比。
本题考查了开关闭合、断开时对电路连接方式的影响和串并联电路特点、欧姆定律的应用，是一道较为简单的应用题。
21.【答案】等于
【解析】解：壶盖上的小孔是为了让壶内气体和外界大气相通，使得水面上方的压强等于大气压强，在大气压的作用下水可以更容易的倒出。
茶壶对水平桌面的压力大小等于茶壶和水总重，即茶壶对水平桌面的压力：；
茶壶对桌面的压强为：。
故答案为：等于；。
壶盖开一个小孔，可以使壶内气体和外界大气相通，从而利用大气压。茶壶对水平桌面的压力等于茶壶和水总重，受力面积等于壶底与水平桌面的接触面积，利用求出壶对水平桌面的压强；
本题考查了固体压强公式和大气压的应用，是一道较为简单的应用题。
22.【答案】压缩 丙 做功
【解析】解：由图甲可知，进气门和排气门关闭，活塞向上运动，因此是压缩冲程，该冲程中将机械能转化为内能；
乙图对试管中的水加热，试管中水蒸气的内能增大，体积膨胀，对外做功，使塞子飞出去，该过程将内能转化为塞子的机械能；
丙图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧，该过程将机械能转化为内能；
因此与压缩冲程原理相同的是丙实验。
汽油机每秒内对外做功20次，完成了80个工作冲程，每分钟做1200次功，飞轮转2400圈，因此飞轮的转速为；不是靠飞轮惯性完成的冲程是做功冲程；
故答案为：压缩；丙；做功。
①内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，判断冲程名称可用口诀：“先看气门开关情，再看活塞上下行；开下吸气开上排，关上压缩关下功”进行分析。
②改变物体内能的方式有热传递和做功两种。做功改变物体内能的实质是能量的转化，具体来说是内能和机械能的相互转化。对物体做功，物体的内能增加，温度升高；物体对外做功，物体的内能减少，温度降低。
内燃机的做功冲程不靠飞轮惯性完成。
此题是通过内燃机的工作原理和课本中的实验来验证做功改变物体内能的方法，掌握热机的工作原理是解题的关键。
23.【答案】解：电流由右侧流入，由安培定则知电磁铁的左侧为N极，右侧为S极；由磁极间的相互作用可知小磁针左侧为N极，右侧为S极。通电螺线管外部磁感线由N极指向S极。故答案如图：
。
【解析】由电源的正负极确定电流流向，再利用安培定则可判断螺线管的极性，则可知小磁针的指向及磁感线的方向。
安培定则内容为：用右手握住螺线管，四指指向电流方向，大拇指所指的方向为N极方向。
24.【答案】解：
平面镜成像的特点，分别作出物体AB的端点A、B关于平面镜的对称点、，用虚线连接和，即为AB在平面镜中的像。如图所示：

【解析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像。
平面镜成像作图的方法有两种：一种是根据平面镜成像的特点来作，另一种是根据光的反射定律来作，没有特殊要求的情况下，根据平面镜成像特点作图要简洁、容易。
25.【答案】解：根据静止的杠杆的动力臂一定是垂直于动力，因而过力的作用点画出力臂的垂线，根据阻力向下，确定动力方向向上；如图所示：

【解析】过支点作垂直于力的作用线的垂线段叫做力臂；根据力与力臂的关系作出动力。
本题考查力臂与力之间的关系，关键掌握力臂的定义。
26.【答案】 小 时间 ②③
【解析】解：测量小车平均速度的实验，需要测量路程和时间，通过速度公式计算出平均速度，所以实验原理是；
若要计时方便，应使斜面的坡度小一些，使小车在斜面上通过的时间更长，便于测量时间，以减小测量时间的误差；
由图可知，小车通过全程的长度：，小车通过全程的时间为5s；
小车全程的平均速度；
①测AB段的平均速度时，如果小车过了B点才停止计时，会使所测时间偏大，根据可知算出的速度值会偏小，故①正确；
②若让小车从B点由静止释放，测出小车到达C点的时间，所测的时间不是运动过程中下半程的时间；
小车从A到C的过程中通过B点时的速度不为0，小车通过AC段的时间与AB段的时间之差才是下半程BC段的时间，故②错误；
③平均速度不等于速度的平均值，AC段的平均速度等于AC段的路程与AC段的时间之比，故③错误。
故选：②③。
故答案为：；小；时间；；；②③。
测量小车平均速度的实验，需要测量路程和时间，通过速度公式计算出平均速度；
如果斜坡的坡度太大，小车运动会过快，运动时间过短，给计时带来不便；
由图可读出长度，利用可以计算出平均速度；
①测AB段的平均速度时，如果小车过了B点才停止计时，会使所测时间偏大，根据可知算出的速度值的变化情况；
②根据后半段路程速度的大小进行分析；
③AC段的平均速度等于AC段的路程与AC段的时间之比。
本题考查“测小车的平均速度”的实验，一定学会读出路程和时间，按平均速度的定义求出平均速度。
27.【答案】甲； 二力平衡； 大； 粗糙； 减少； 远
【解析】解：实验中，用弹簧测力计沿水平方向拉动木块做匀速直线运动，故使用图甲的方式，此时拉力与摩擦力是一对平衡力，根据二力平衡原理，摩擦力大小等于拉力大小；
按图甲的做法，在木块上加放砝码，改变木块对长木板的压力，测出此种情况下的滑动摩擦力，发现，说明压力越大，滑动摩擦力就越大；换用材料相同但表面更粗糙的长木板，保持木块上的砝码不变，测出此种情况下的滑动摩擦力，发现，说明接触面越粗糙，滑动摩擦力就越大；
冰壶运动中，刷冰可以改变冰壶受到的摩擦力，是通过减小接触面的粗糙程度来减小滑动摩擦力的；冰壶在水平面上受到的阻力越小，运动的距离就越远；
故答案为：甲；二力平衡；大；粗糙；减少；远。
实验中，需用弹簧测力计沿水平方向拉动木块在水平面上做匀速直线运动，此时拉力与摩擦力为平衡力的关系，大小相等，读出测力计的示数，便可知摩擦力大小；
二力平衡的条件：作用在同一个物体上的两个力，大小相等，方向相反，作用在同一条直线上；
滑动摩擦力的大小与压力大小和接触面的粗糙程度有关，在探究时，要运用控制变量法，对照表中数据逐一进行探究并得出结论；
用弹簧测力计水平匀速拉动物块，物块做匀速直线运动，处于平衡状态，由平衡条件可知，滑动摩擦力等于测力计的示数；
增大摩擦力的方法有：一是增大压力；二是增大接触面积的粗糙程度；三是用滑动摩擦代替滚动摩擦。
本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法的运用和对实验方案的评估，体现了对过程和方法的考查。
28.【答案】解：
，，
每袋水泥受重力的大小为：。
，
做的有用功为：。
在不计绳重和摩擦的情况下，对动滑轮做的功为额外功，
，
对动滑轮做的功为额外功为：，
则总功为：，
滑轮组的机械效率为：。
答：每袋水泥受到的重力大小为500N。
每次做的有用功为2500J。
滑轮组的机械效率为。
【解析】知道每袋水泥的质量，可利用公式计算出其重力的大小。
知道每袋水泥的重力和上升的高度，可利用公式计算出做的有用功。
在不计绳重和摩擦的情况下，对动滑轮做的功为额外功，知道动滑轮的质量，可利用公式计算出滑轮组所做的额外功，再利用公式计算出总功，最后再利用公式计算出滑轮组的机械效率。
本题考查了有用功、额外功、总功和机械效率的计算，关键是公式和公式变形的理解和应用，特别需要注意的是在不计绳重和摩擦的情况下，对动滑轮做的功为额外功。
29.【答案】解：由可知当开关断开，接A时，此时电路为串联电路，电路中的总电阻为两个电阻之和，总阻值最大，此时功率最小，为低温挡；当开关闭合，接A时，此时被短路，电路中只有一个电阻，此时为中温挡；当开关闭合，接B时，此时电路为并联电路，根据并联电路电阻规律可知，此时电路总电阻最小，功率最大，为高温挡。
由可得，电煮锅处于中温挡工作时，电路中的电流大小：；
由题可得的阻值：，
当开关断开，接A时，此时电路为串联电路，电路中的总电阻为两个电阻之和，总阻值最大，此时功率最小，为低温挡；
此时电路的总电阻：，
根据串联电路电阻规律可知：，
由可知，高温挡的功率：；
电煮锅在中温挡工作消耗的电能：，
剩余的电能：，
由可得，在低温挡工作的时间：。
答：电煮锅处于中温挡工作时电路中的电流为5A；
高温挡的功率为2200W；
这个充满电的户外电源能够使电煮锅在中温挡工作把水烧开后，还能继续在低温挡工作12600s。
【解析】电煮锅处于中温挡工作时，根据求出电路中的电流；
由图知，当开关闭合、接B时，与并联，电路中的总电阻最小，电路的总功率最大，电煮锅处于高温挡；当开关闭合、接A时，被短路，电路为的简单电路，电煮锅处于中温挡，根据欧姆定律求出的阻值，再根据求出电煮锅处于低温挡时电路的总电阻，利用电阻的串联求出的阻值；
根据并联电路的电功率特点求出高温挡的功率；
根据求出电煮锅中温挡消耗的电能，再由可得剩余的电能在低温挡工作的时间。
本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，正确得出电煮锅处于不同状态时电路的连接方式是关键。白炽灯
节能灯
额定电压
220V
220V
额定功率
40W
10W
项目
额定电压
低温挡功率
中温挡功率
高温挡功率
参数
220
550
1100
