初中物理人教版（2024）九年级全册第4节 电流的测量教学课件ppt

这是一份初中物理人教版（2024）九年级全册第4节 电流的测量教学课件ppt，共19页。PPT课件主要包含了学习目标，电流是如何形成的，1国际单位，2常用单位，简称为“安”，Ａ103mＡ，mＡ103µＡ，刻度盘，数值单位，调零螺母等内容，欢迎下载使用。

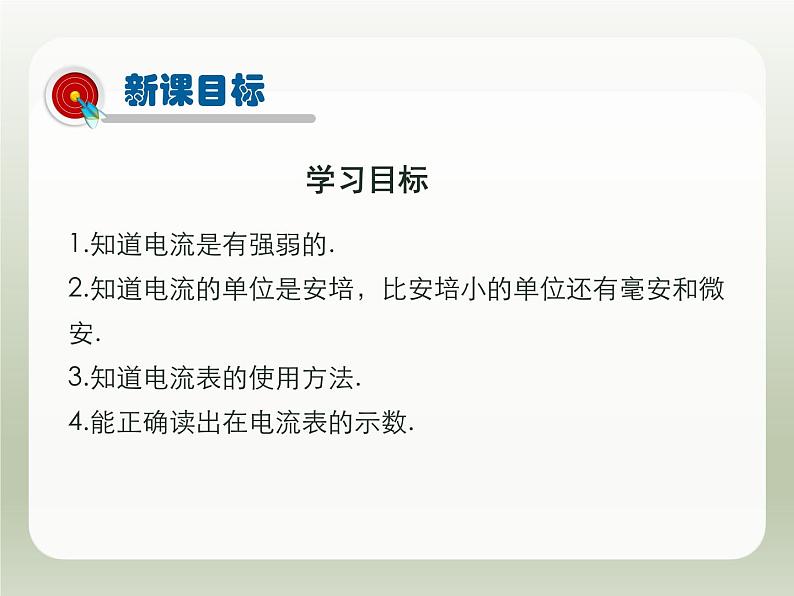

1.知道电流是有强弱的.2.知道电流的单位是安培，比安培小的单位还有毫安和微安.3.知道电流表的使用方法.4.能正确读出在电流表的示数.

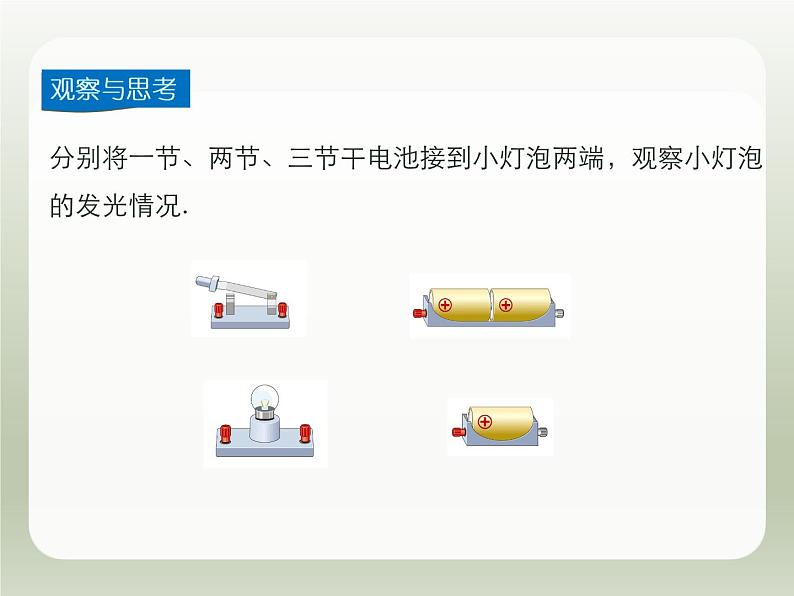

分别将一节、两节、三节干电池接到小灯泡两端，观察小灯泡的发光情况.

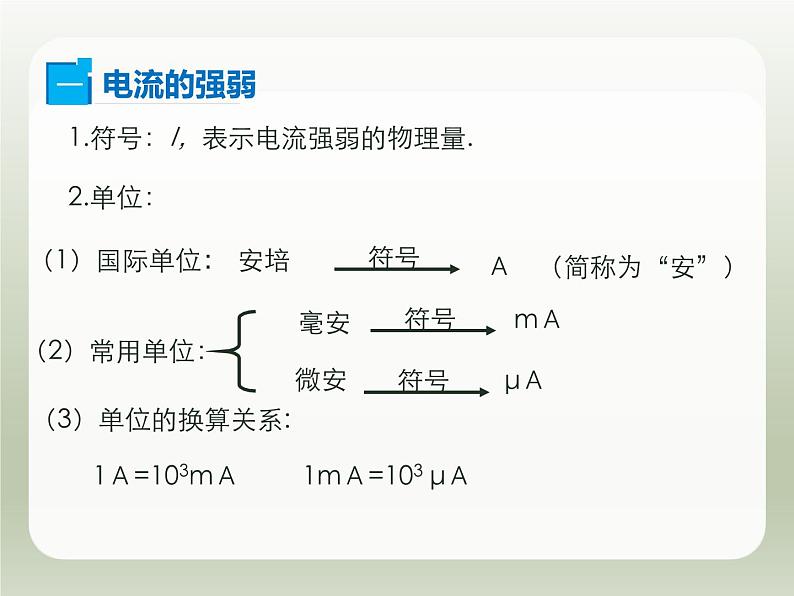

（3）单位的换算关系:
1.符号：I，表示电流强弱的物理量.

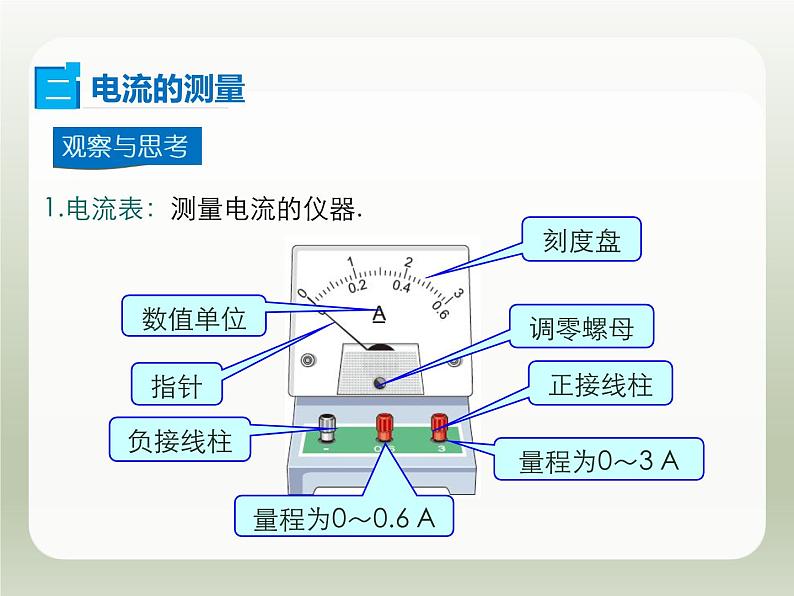

1.电流表：测量电流的仪器.

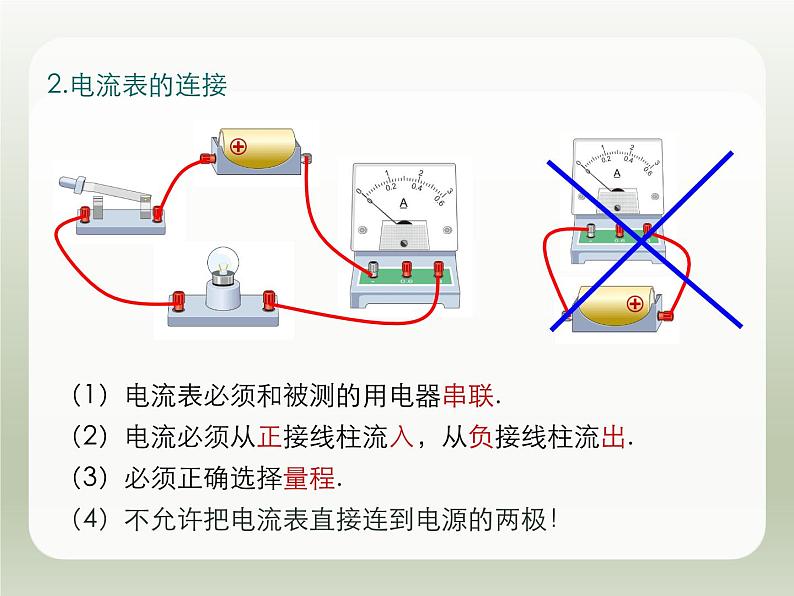

（1）电流表必须和被测的用电器串联.（2）电流必须从正接线柱流入，从负接线柱流出.（3）必须正确选择量程.（4）不允许把电流表直接连到电源的两极！
为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫作“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内.
（1）明确所选电流表的量程.（2）确定电流表的分度值.（3）由指针位置读出示数.
4. 用电流表测量电路中的电流
按照如图所示的电路图连接电路，测量电路中的电流.
改变电流表在电路中的位置，比较电流表两次示数.
1.电流是表示电流强弱的物理量，它等于1 s内通过导体横 截面的电荷量.2.电流的单位是安培（A），简称安，常用单位之间的换算关系为：1 A=103 mA=106 μA.3.电流表的使用：（1）电流表必须和被测用电器串联.（2）电流从“+”接线柱流入， “–”接线柱流出。（3）被测电流不能超过电流表量程.（4）不允许把电流表直接连到电源的两极.
1.如图所示电流表(量程为0.6 A)的读数为( B ) A．0.46 A　　　　B．0.52 AC．2.6 A D．2.60 A
2.某学生使用电流表时，根据电路中的待测电流，应选用0～0.6A的量程，但误将“-”和“3”两接线柱接入电路.这样做的结果是（ D ）A.指针摆动角度大 B.指针摆动角度小，读数更准确C.指针摆动角度小，会损坏电表 D.指针摆动角度小，读数不精确
3.如图所示是小敏同学在某次实验探究中连接的电路．开关S2控制的是灯 L2 ，电流表测量的是干路的电流．
