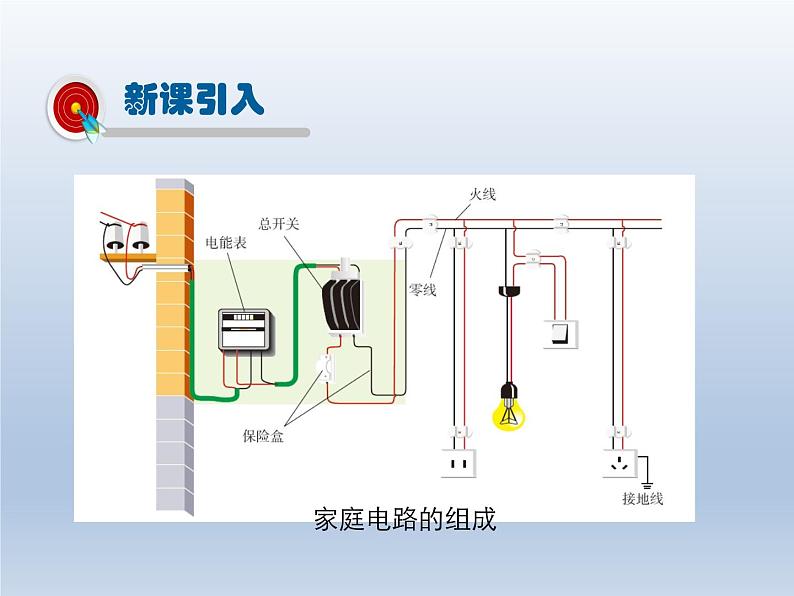

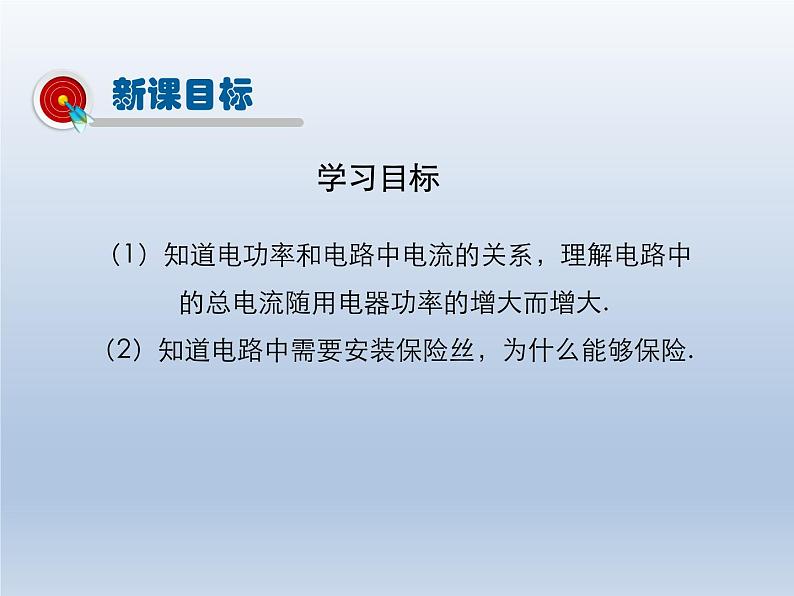

（1）知道电功率和电路中电流的关系，理解电路中 的总电流随用电器功率的增大而增大.（2）知道电路中需要安装保险丝，为什么能够保险.
我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的，请你说一说这种改造的必要性.
家庭电路中的各用电器也是并联的，当用电器增多或接入大功率用电器时，干路电流如何变化？

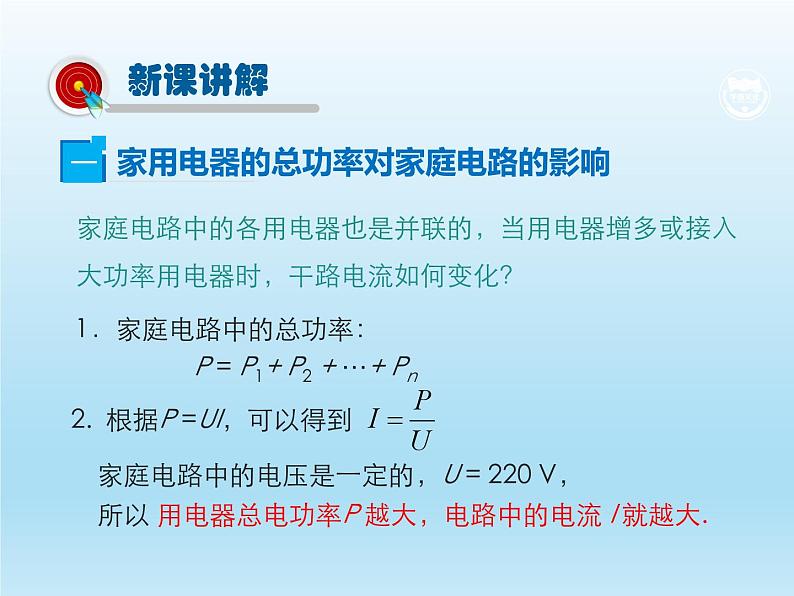

1．家庭电路中的总功率： P = P1+ P2 + …+ Pn
2. 根据P =UI，可以得到 家庭电路中的电压是一定的，U = 220 V， 所以 用电器总电功率P 越大，电路中的电流 I 就越大.

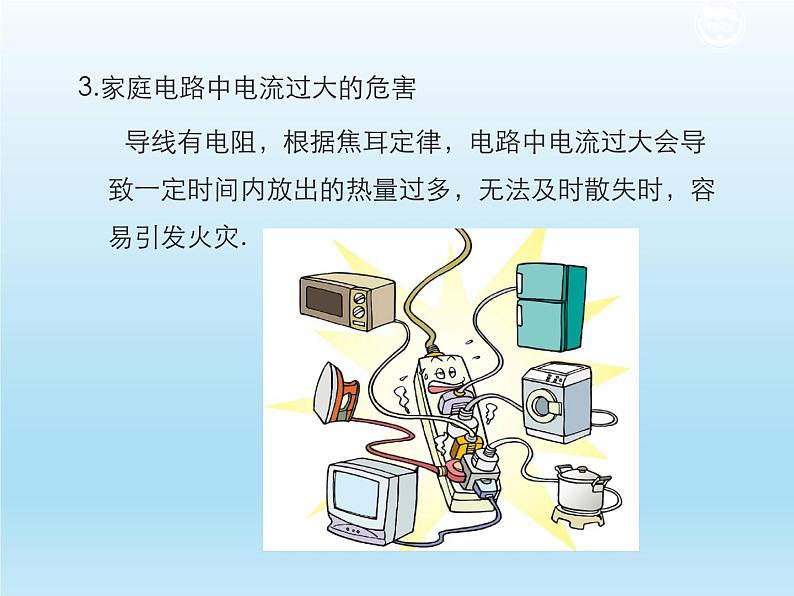

3.家庭电路中电流过大的危害 导线有电阻，根据焦耳定律，电路中电流过大会导致一定时间内放出的热量过多，无法及时散失时，容易引发火灾.

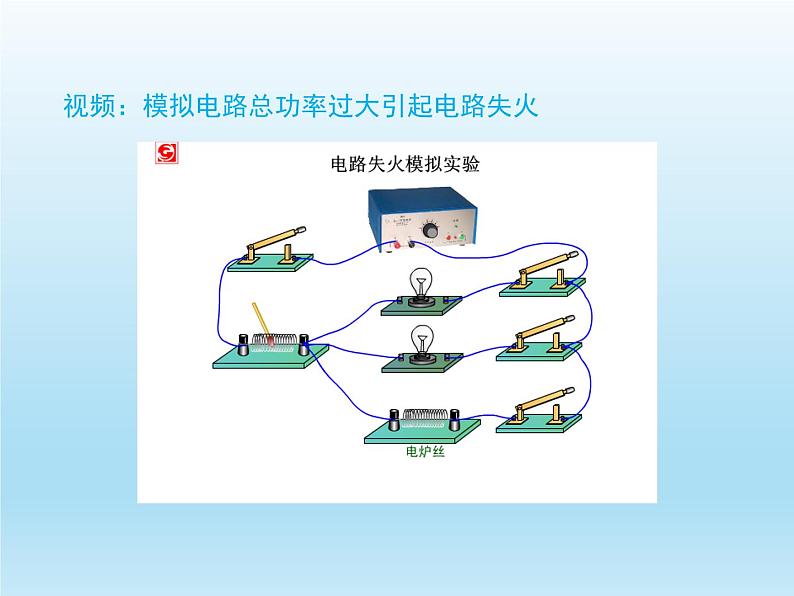

视频：模拟电路总功率过大引起电路失火

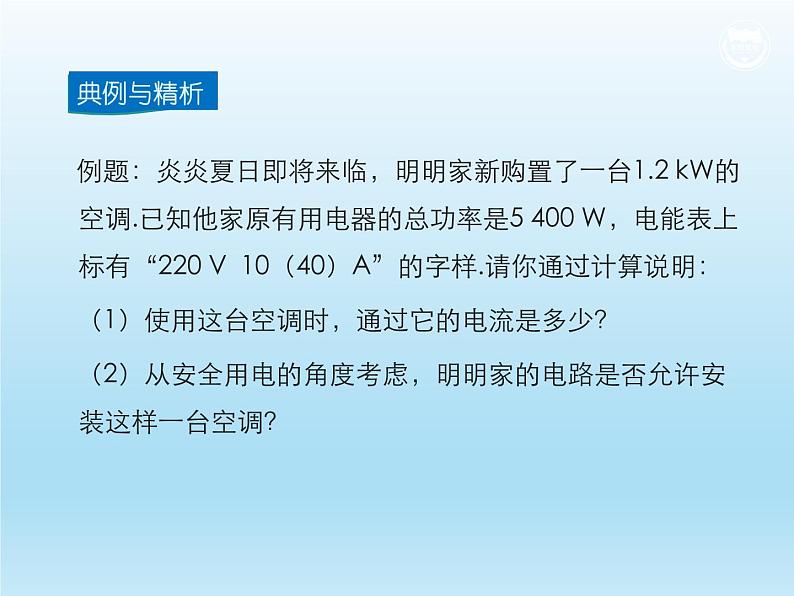

例题：炎炎夏日即将来临，明明家新购置了一台1.2 kW的空调.已知他家原有用电器的总功率是5 400 W，电能表上标有“220 V 10（40）A”的字样.请你通过计算说明： （1）使用这台空调时，通过它的电流是多少？ （2）从安全用电的角度考虑，明明家的电路是否允许安 装这样一台空调？
解：（1）根据电功率和电流、电压的关系式P =UI，可以得到 I = ， 家庭电路的电压是220 V，所以通过这台空调的电流I 1= = = 4.5 A. （2）增加这台空调后，明明家的用电器总功率变为6600W，总电流为I = = = 30A < 40A，所以，从电能表使用的角度考虑，可以安装这样一台空调.
　　有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？
　　短路是家庭电路中电流过大的另一个原因.
　　你知道形成家庭电路中短路的原因是什么吗？
　　家庭电路中短路很容易造成火灾
　　改装电路时不小心，使火线和零线直接接通造成短路；电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化，都会使火线和零线直接连通造成短路.
视频：模拟短路引起电路失火
视频：家庭电路中电流过大的两个原因
家庭电路中电流过大的原因有两个：一是电路发生短路.二是电路中用电器的总功率过大.
　　为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全.
视频：实验演示保险丝的作用
1．材料：铅锑合金保险丝的电阻比较大，熔点比较低.
2．原理电路中电流过大时，保险丝由于温度升高而熔断，切断电路，起到保护的作用.
　　注意：为了用电安全，禁止用铜丝、铁丝等导线代替保险丝.
3．连接方式保险丝应和用电器串联在电路中.
　　 观察保险盒和闸刀开关上的保险丝.
保险丝的规格是用额定电流表示的.不同粗细的保险丝有不同的额定电流，保险丝越粗，其额定电流越大.一般，保险丝的熔断电流是其额定电流的2倍.
保险丝的选用原则：应使其额定电流等于或略大于电路中的最大正常工作电流.
4.如何选择合适的保险丝？
5.现在家庭中常用空气开关代替保险丝
工作原理：当线路发生短路或严重电流过载时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将主触头分断，切断电源.
1.保险丝是用电阻比较大、熔点比较低的铅锑合金制作的.2.工作原理3.连接方式4.保险丝的额定电流
家庭电路中电流过大的原因
1.用电器的总功率过大
家庭电路中电流过大的原因：
1.小明同学寒假在家看电视时，为了取暖，便将一个电暖气拿出来.当他将插头插入插座中时，听到“啪”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭……这个现象会导致的结果是( )A.电视机烧坏了 B.电暖气烧坏了C.空气开关断开了 D.灯丝烧断了
2.家庭电路中保险丝断了，以下原因不可能的是 （ ） A.家庭中用电器的功率过大 B.拉线开关中的两根导线头相碰C.保险丝的规格不合适，熔断电流太小D.插头中的两根导线头相碰
3.商场中，一位顾客和一位卖微波炉的售货员出现了不同意见.售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉常常“烧保险”.他们各是从什么角度说的？应该怎样用科学术语表达他们的意思？你能解决他们的矛盾吗？
答：售货员说的“省电”指的是电能，意思是工作相同的时间，这个微波炉消耗的电能比其他型号的要少；顾客说的“费电”指的是电功率，意思是因为微波炉的功率很大，在工作时电流很大，很容易超过保险丝的额定电流而造成保险丝熔断.
