人教版中考物理一轮复习章节分类考点讲解与训练第15章电流和电路真题演练(原卷版+解析)

这是一份人教版中考物理一轮复习章节分类考点讲解与训练第15章电流和电路真题演练(原卷版+解析)，共24页。试卷主要包含了选择题，填空题，作图题，实验探究题，解答题等内容，欢迎下载使用。

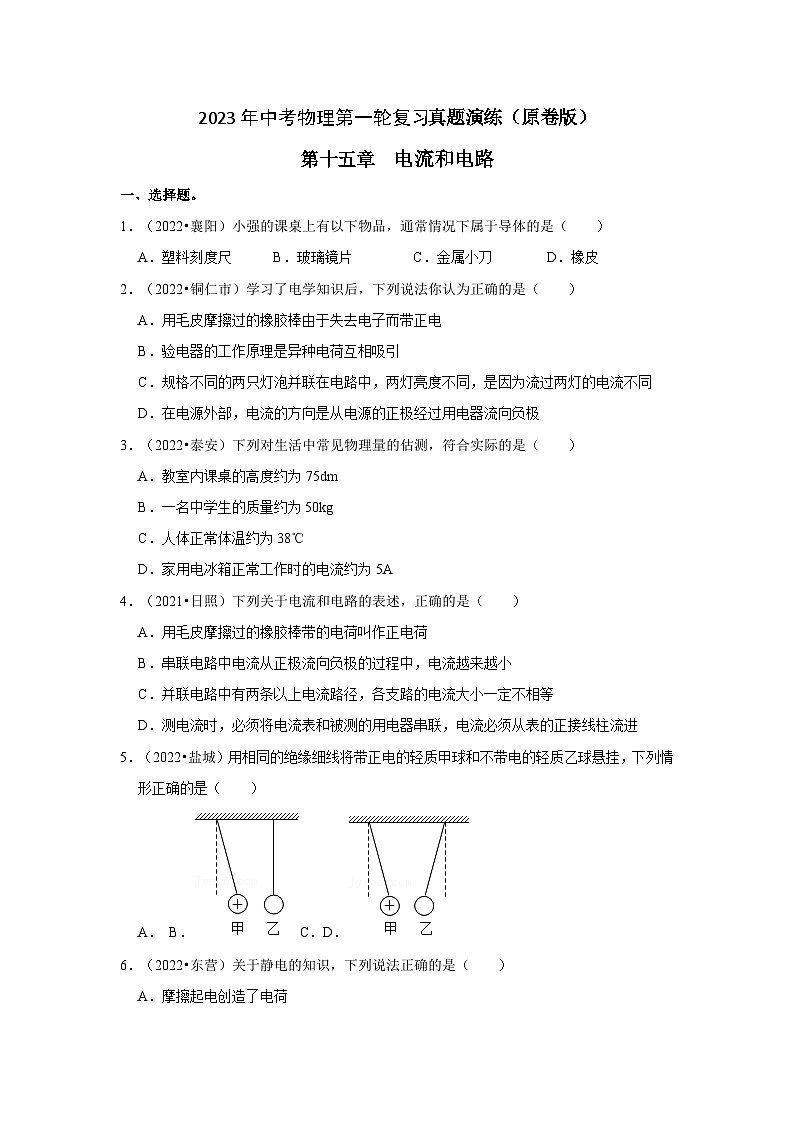

一、选择题。
1．（2022•襄阳）小强的课桌上有以下物品，通常情况下属于导体的是（ ）
A．塑料刻度尺B．玻璃镜片C．金属小刀D．橡皮
2．（2022•铜仁市）学习了电学知识后，下列说法你认为正确的是（ ）
A．用毛皮摩擦过的橡胶棒由于失去电子而带正电
B．验电器的工作原理是异种电荷互相吸引
C．规格不同的两只灯泡并联在电路中，两灯亮度不同，是因为流过两灯的电流不同
D．在电源外部，电流的方向是从电源的正极经过用电器流向负极
3．（2022•泰安）下列对生活中常见物理量的估测，符合实际的是（ ）
A．教室内课桌的高度约为75dm
B．一名中学生的质量约为50kg
C．人体正常体温约为38℃
D．家用电冰箱正常工作时的电流约为5A
4．（2021•日照）下列关于电流和电路的表述，正确的是（ ）
A．用毛皮摩擦过的橡胶棒带的电荷叫作正电荷
B．串联电路中电流从正极流向负极的过程中，电流越来越小
C．并联电路中有两条以上电流路径，各支路的电流大小一定不相等
D．测电流时，必须将电流表和被测的用电器串联，电流必须从表的正接线柱流进
5．（2022•盐城）用相同的绝缘细线将带正电的轻质甲球和不带电的轻质乙球悬挂，下列情形正确的是（ ）
A． B．C．D．
6．（2022•东营）关于静电的知识，下列说法正确的是（ ）
A．摩擦起电创造了电荷
B．用丝绸摩擦玻璃棒，正电荷从丝绸转移玻璃棒上
C．用毛皮摩擦橡胶棒，电子从毛皮转移到橡胶棒上
D．相互吸引的两个轻小物体，一定是带了异种电荷

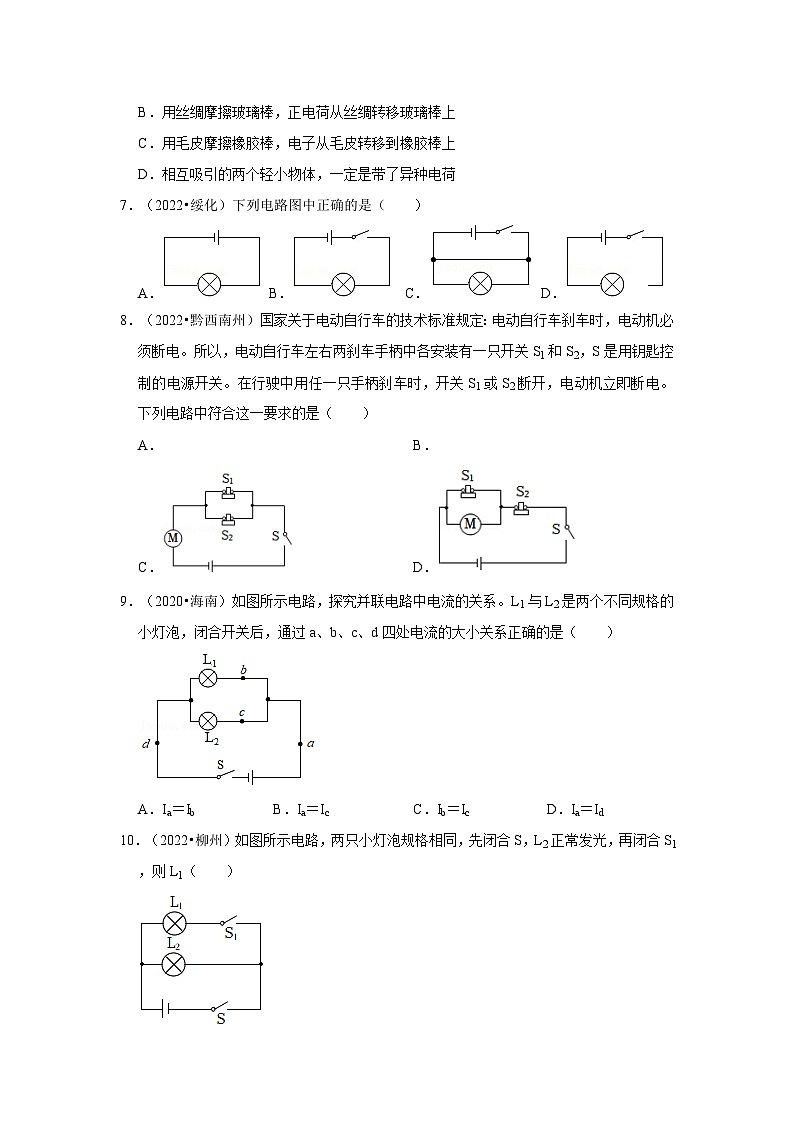

7．（2022•绥化）下列电路图中正确的是（ ）
A． B． C． D．
8．（2022•黔西南州）国家关于电动自行车的技术标准规定：电动自行车刹车时，电动机必须断电。所以，电动自行车左右两刹车手柄中各安装有一只开关S1和S2，S是用钥匙控制的电源开关。在行驶中用任一只手柄刹车时，开关S1或S2断开，电动机立即断电。下列电路中符合这一要求的是（ ）
A．B．
C．D．
9．（2020•海南）如图所示电路，探究并联电路中电流的关系。L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的是（ ）
A．Ia＝IbB．Ia＝IcC．Ib＝IcD．Ia＝Id
10．（2022•柳州）如图所示电路，两只小灯泡规格相同，先闭合S，L2正常发光，再闭合S1，则L1（ ）
A．被短路B．被烧坏C．与L2并联D．与L2串联

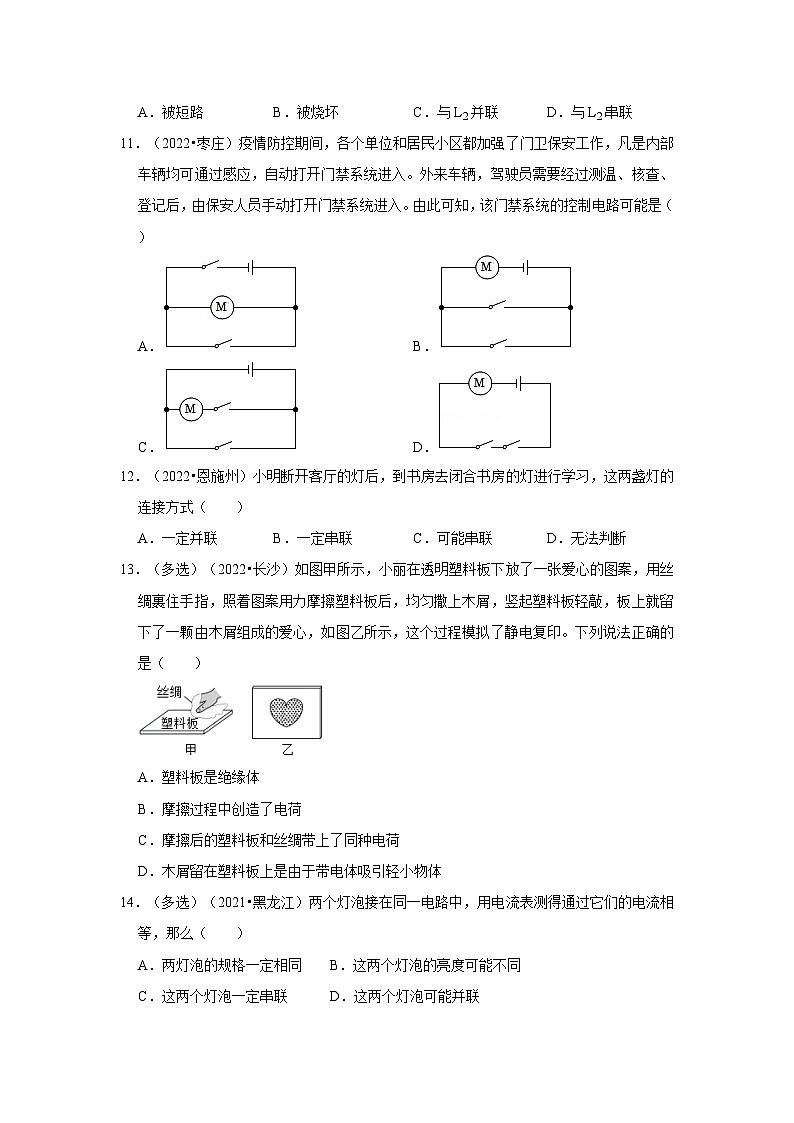

11．（2022•枣庄）疫情防控期间，各个单位和居民小区都加强了门卫保安工作，凡是内部车辆均可通过感应，自动打开门禁系统进入。外来车辆，驾驶员需要经过测温、核查、登记后，由保安人员手动打开门禁系统进入。由此可知，该门禁系统的控制电路可能是（ ）
A．B．
C．D．
12．（2022•恩施州）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（ ）
A．一定并联B．一定串联C．可能串联D．无法判断
13．（多选）（2022•长沙）如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。下列说法正确的是（ ）
A．塑料板是绝缘体
B．摩擦过程中创造了电荷
C．摩擦后的塑料板和丝绸带上了同种电荷
D．木屑留在塑料板上是由于带电体吸引轻小物体
14．（多选）（2021•黑龙江）两个灯泡接在同一电路中，用电流表测得通过它们的电流相等，那么（ ）
A．两灯泡的规格一定相同 B．这两个灯泡的亮度可能不同
C．这两个灯泡一定串联 D．这两个灯泡可能并联
二、填空题。
15．（2022•威海）在2021年秋季的“开学第一课”上，航天员刘伯明在天和核心舱内用毛笔在纸上写下了“理想”二字，墨汁在纸上留下字迹是因为墨汁分子与纸张分子之间有 ，在太空舱内若用普通铅笔书写会产生石墨碎屑，因为石墨是 ，可能会造成用电设备短路。
16．（2022•朝阳）汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为 ，转向横杆相当于电路中的 。
17．（2022•鞍山）一根与丝绸摩擦过的玻璃棒带了电，这是 现象。如图所示，用此玻璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，这一瞬间电流方向是 （选填“从A到B”或“从B到A”），金属箔带了 （选填“正”或“负”）电。
18．（2022•泰州）如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是 片，用水果电池给电路供电时，将 能转化为电能。

19．（2022•辽宁）如图为小奇自制的验电器。用带负电的橡胶棒接触金属丝时，金属箔因为带 种电荷而张开，接触瞬间电流方向从 （填“橡胶棒到金属丝”或“金属丝到橡胶棒”）。用带电橡胶棒靠近纸屑，纸屑被吸引因为带电体具有 的性质。

20．（2021•威海）避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是 体；若云层带正电，则电流的方向是 （选填“从云层到大地”或“从大地到云层”）。
21．（2022•常州）在空间站失重环境下，书写并非易事。
（1）用铅笔书写，飞溅的铅笔芯颗粒（石墨材料）导电性能极佳，进入电器会导致电路发生 故障。
（2）用钢笔书写，墨水不会自动往下流，导致书写断断续续。为此，美国于1965年设计出如图甲所示的“太空圆珠笔”，书写过程中，笔尖与纸张的摩擦类型属于 摩擦，笔芯内氮气的质量 ，密度 。
（3）2021年9月的“开学第一课”，航天员刘伯明在空间站用毛笔写下了“理想”二字，如图乙所示，书写过程中墨汁附着在毛笔上并没有四处飞溅，从分子角度而言，这是因为 。

22．（2022•达州）用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为玻璃棒的一些 （选填“质子”“中子”或“电子”）转移到丝绸上，使玻璃棒带了电，由于带电体具有
的性质，所以玻璃棒能吸起地上的羽毛。
23．（2022•哈尔滨）将灯泡L1“2.5V 0.3A”和灯泡L2“3.8V 0.3A”串联在电路中，当电路中的电流是0.3A时，L1、L2两端电压之比是 ，灯泡 更亮。
24．（2022•绥化）将a、b、c三个轻质小球悬挂起来，相互作用情况如图所示，已知a带正电，则c的具体带电情况是 ；用毛皮摩擦过的橡胶棒靠近a球，二者将互相 （选填“吸引”或“排斥”）。

三、作图题。
25．（2022•淮安）用笔画线代替导线，连接图中实物电路，使电灯L1、L2串联。
26．（2022•自贡）如图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。
四、实验探究题。
27．（2022•德阳）如图所示，有“3.8V”字样的两个小灯泡串联并接在电源电压为3V的电路中，在闭合开关时，两个小灯泡都发光。如果把一根完好导线接在小灯泡L2的两端，你所看到两小灯泡的变化情况是：（1）L1 ；（2）L2 （选填“熄灭”“变亮”或“变暗”）。

28．（2021•成都）在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢？实验小组进行了模拟设计。
（1）设计呼叫电路时，下列因素中，不需要考虑的是 .
A.护士工作很忙，要用多种信号提醒 B.能够确定呼叫发出的位置
C.呼叫信号强弱合适 D.值班室是否有护士值班
（2）小李同学以一个病房只有一张病床为例，设计了如图1所示的电路。该电路能不能达到呼叫目的？答： 。
（3）当一个病房有三张病床时，小杨同学设计的电路如图2所示，小张同学设计的电路如图3所示。对比这两个电路，图3电路的优点是 .
（4）关于图3所示呼叫电路的器材选择，下列说法中，不合理的是 。
A.电源能长时间稳定供电 B.指示灯选用15W的节能灯
C.电铃额定功率不宜太大 D.病房开关必须安全且使用方便
（5）进一步讨论发现，图3所示的呼叫电路还不够完善，应该继续改进。
29．（2022•桂林）小桂和小林在“探究并联电路中电流的规律”的实验中：

（1）他们按如图甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画出该条导线。
（2）在实验过程中，L2突然熄灭，L1亮度不变，电路可能出现的故障是L2 路。
（3）排除故障后，用电流表测出通过L1、L2和干路的电流，记录如下表，第三次实验时电流表A1指针指在如图丙的位置，其读数应为 A；小桂分析实验数据后得出结论：并联电路干路电流等于各支路电流之和，且各支路电流相等。小林认为小桂的结论可能不正确，为了验证这个结论是否正确，他们应该更换规格 （选填“相同”或“不同”）的灯泡再次实验。
（4）本实验要进行多次实验的目的是 。
五、解答题。
30．（2021•沈阳）据《周礼》记载，早在西周时期，我国古人就发明了一种可以给食物保鲜的容器，叫冰鉴。它的结构很简单，剖面示意图如图甲所示，在外部容器内装入冰块，把要保鲜的食物放入内部容器，利用冰块 （填物态变化名称）吸热的原理，达到给食物保鲜的目的。这也是我国古代人民智慧的一种体现。随着科技的不断发展，现代制冷设备种类很多，其中电冰箱已走进千家万户。
（1）如图乙所示，电冰箱的制冷原理是利用制冷剂在冰箱冷冻室和冷凝器的管子里循环，把冰箱内的“热”搬运到冰箱外，起到制冷的作用。为了把冰箱中的“热”搬出去，制冷剂需要在 （选填“冷冻室”或“冷凝器”）的管子中液化。
（2）传统的电冰箱使用的制冷剂是氟利昂R12。这种制冷剂如果泄露到大气中，会破坏大气层中的臭氧层，一方面会导致太阳光中的 外线照射过强，容易引起皮肤癌，另一方面会造成一定程度的环境问题。人们经过进一步研究采用新型物质作为冰箱的制冷剂，从而缓解环境问题。
（3）小明研究自己家的电冰箱，发现电冰箱内有个照明灯，打开电冰箱门灯亮，关闭电冰箱门灯不亮，而电动压缩机自动启动或停止工作不受打开或关闭电冰箱门的影响。由此他判断电动压缩机和照明灯是 联的。
（4）小明了解电冰箱电路后，激发了设计电路的热情。他想设计一个多挡位电热毯的电路，如图所示，R是电热毯用来加热的电热丝，R0是定值电阻（只起分压作用），当开关S分别与触点1、2、3接触时，可实现“断电”、“睡眠（低温）”和“高温”的三种功能切换。请在图中补全小明设计的电路。

（5）小明思考上面设计的电路，觉得睡眠时持续通电浪费电能，联想到家庭电路提供的是交流电，电流方向是周期性变化的，他打算增加一个电子元件连接到电路中，使电热丝通电、断电交替进行，达到在睡眠挡位电热丝通电时间减半的目的，从而节约电能。请写出小明所选用的是哪种电子元件如何连接到电路中的： 。这种方法是否可行，他将继续探索。
实验次数
1
2
3
电流表A1的示数/A
0.18
0.2
电流表A2的示数/A
0.18
0.2
电流表A的示数/A
0.36
0.4
2023年中考物理第一轮复习真题演练（解析版）
第十五章 电流和电路
一、选择题。
1．（2022•襄阳）小强的课桌上有以下物品，通常情况下属于导体的是（ ）
A．塑料刻度尺B．玻璃镜片C．金属小刀D．橡皮
【答案】C。
【解答】解：A、塑料刻度尺的材料是塑料，属于绝缘体，故A错误；
B、玻璃镜片的材料是玻璃，属于绝缘体，故B错误；
C、金属小刀的材料是金属，属于导体，故C正确；
D、橡皮的材料是橡胶，属于绝缘体，故D错误。
故选：C。
2．（2022•铜仁市）学习了电学知识后，下列说法你认为正确的是（ ）
A．用毛皮摩擦过的橡胶棒由于失去电子而带正电
B．验电器的工作原理是异种电荷互相吸引
C．规格不同的两只灯泡并联在电路中，两灯亮度不同，是因为流过两灯的电流不同
D．在电源外部，电流的方向是从电源的正极经过用电器流向负极
【答案】D。
【解答】解：A、用毛皮摩擦过的橡胶棒由于得到电子而带负电，故A错误；
B、验电器的工作原理是同种电荷互相互排斥，故B错误；
C、规格不同的两只灯泡并联在电路中，两灯亮度不同，是因为灯泡的实际功率不同，故C错误；
D、在电源外部，电流的方向是从电源的正极经过用电器流向负极，故D正确。
故选：D。
3．（2022•泰安）下列对生活中常见物理量的估测，符合实际的是（ ）
A．教室内课桌的高度约为75dm
B．一名中学生的质量约为50kg
C．人体正常体温约为38℃
D．家用电冰箱正常工作时的电流约为5A
【答案】B。
【解答】解：A、课桌的高度大约80cm，故A错误；
B、一名中学生的质量大约50kg，故B正确；
C、人体正常体温约为37℃，变化幅度不大，故C错误；
D、家用电冰箱正常工作时的电流约为1A左右，故D错误。
故选：B。
4．（2021•日照）下列关于电流和电路的表述，正确的是（ ）
A．用毛皮摩擦过的橡胶棒带的电荷叫作正电荷
B．串联电路中电流从正极流向负极的过程中，电流越来越小
C．并联电路中有两条以上电流路径，各支路的电流大小一定不相等
D．测电流时，必须将电流表和被测的用电器串联，电流必须从表的正接线柱流进
【答案】D。
【解答】解：
A、人们把用毛皮摩擦过的橡胶棒上所带的电荷叫作负电荷，故A错误；
B、根据串联电路的电流规律可知，串联电路中，电流处处相等，电流从正极流向负极的过程中，电流的大小保持不变，故B错误；
C、并联电路中有两条以上电流路径，各支路两端的电压相同，若各支路的电阻相同，根据I＝可知，支路的电流大小相等，故C错误；
D、测电流时，电流表应和被测的用电器串联，电流必须从表的正接线柱流进，从负接线柱流出，故D正确。
故选：D。
5．（2022•盐城）用相同的绝缘细线将带正电的轻质甲球和不带电的轻质乙球悬挂，下列情形正确的是（ ）
A． B．C．D．
【答案】D。
【解答】解：用相同的绝缘细线将带正电的轻质甲球和不带电的轻质乙球悬挂，根据带电体能够吸引不带电的轻小物体的性质可知，甲、乙两个球相互吸引，所以两个球的悬线不是竖直的，故D正确。
故选：D。
6．（2022•东营）关于静电的知识，下列说法正确的是（ ）
A．摩擦起电创造了电荷
B．用丝绸摩擦玻璃棒，正电荷从丝绸转移玻璃棒上
C．用毛皮摩擦橡胶棒，电子从毛皮转移到橡胶棒上
D．相互吸引的两个轻小物体，一定是带了异种电荷
【答案】C。
【解答】解：A、摩擦起电不是创造了电荷，而是电荷发生了转移，故A错误；
B、用丝绸摩擦玻璃棒，玻璃棒上的电子转移到丝绸上，使得玻璃棒带正电，故B错误；
C、用毛皮摩擦橡胶棒，橡胶棒得到电子带负电，毛皮失去电子带正电，电子从毛皮转移到橡胶棒上，故C正确；
D、带电体可以吸引带异种电荷的物体，也可以吸引不带电的轻小物体，故D错误。
故选：C。
7．（2022•绥化）下列电路图中正确的是（ ）
A． B． C． D．
【答案】B。
【解答】解：A、电路缺少开关，为不完整电路，故A错误；
B、包括电源、开关、导线和用电器四部分，为完整的电路，故B正确；
C、闭合开关，会形成短路，故C错误；
D、电灯没有接入电路，故D错误。
故选：B。
8．（2022•黔西南州）国家关于电动自行车的技术标准规定：电动自行车刹车时，电动机必须断电。所以，电动自行车左右两刹车手柄中各安装有一只开关S1和S2，S是用钥匙控制的电源开关。在行驶中用任一只手柄刹车时，开关S1或S2断开，电动机立即断电。下列电路中符合这一要求的是（ ）
A．B．
C．D．
【答案】A。
【解答】解：由题知，任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影响、不能独立工作，所以两开关、电动机应串联接在电路中，故A正确。
故选：A。
9．（2020•海南）如图所示电路，探究并联电路中电流的关系。L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的是（ ）
A．Ia＝IbB．Ia＝IcC．Ib＝IcD．Ia＝Id
【答案】D。
【解答】解：根据电路图可知，两灯并联，Ia、Id为干路电流，Ib、Ic是两条支路的电流；
AB、根据干路电流等于各支路电流之和可得：Ia＝Ib+Ic；故AB错误；
C、由于两个小灯泡是不同的规格，根据并联电路各支路两端的电压相等和欧姆定律可得：Ib≠Ic；故C错误；
D、由于a、d点都在干路上，则：Ia＝Id，故D正确。
故选：D。
10．（2022•柳州）如图所示电路，两只小灯泡规格相同，先闭合S，L2正常发光，再闭合S1，则L1（ ）
A．被短路B．被烧坏C．与L2并联D．与L2串联
【答案】C。
【解答】解：两只小灯泡规格相同，先闭合S，只有L2接入电路，L2正常发光；再闭合S1，L1与L2并联接入电路，两端电压不变，L1和L2正常发光，L1没有造成短路，也不会被烧坏。
故选：C。
11．（2022•枣庄）疫情防控期间，各个单位和居民小区都加强了门卫保安工作，凡是内部车辆均可通过感应，自动打开门禁系统进入。外来车辆，驾驶员需要经过测温、核查、登记后，由保安人员手动打开门禁系统进入。由此可知，该门禁系统的控制电路可能是（ ）
A．B．
C．D．
【答案】B。
【解答】解：小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，故B正确。
故选：B。
12．（2022•恩施州）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（ ）
A．一定并联B．一定串联C．可能串联D．无法判断
【答案】A。
【解答】解：
如果一个开关断开，两盏灯都熄灭，则两灯可能是串联，可能是并联；如果一个开关断开，只有一盏灯熄灭，表明两盏灯互不影响，则两灯一定并联。
断开客厅的灯后，书房的灯还可以工作发光，表明两盏灯互不影响，则两灯一定并联，故A正确。
故选：A。
13．（多选）（2022•长沙）如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。下列说法正确的是（ ）
A．塑料板是绝缘体
B．摩擦过程中创造了电荷
C．摩擦后的塑料板和丝绸带上了同种电荷
D．木屑留在塑料板上是由于带电体吸引轻小物体
【答案】AD。
【解答】解：A、塑料板是绝缘体，故A正确；
B、摩擦过程中不会创造电荷，故B错误；
C、摩擦后的塑料板和丝绸带上了异种电荷，故C错误；
D、由于带电体能吸引轻小物体，所以在平放的塑料板上面均匀地撒上一层干木屑时，塑料板上带电区域把木屑吸住，故D正确。
故选：AD。
14．（多选）（2021•黑龙江）两个灯泡接在同一电路中，用电流表测得通过它们的电流相等，那么（ ）
A．两灯泡的规格一定相同
B．这两个灯泡的亮度可能不同
C．这两个灯泡一定串联
D．这两个灯泡可能并联
【答案】BD。
【解答】解：（1）两个灯泡串联时，通过它们的电流一定相等；当它们并联时，若规格相同，因为并联支路两端的电压相等，且它们各自的电阻相等，由公式 I＝可知通过它们的电流也相等，故这种情况，可能串联，也可能是并联的，故D正确，C错误；
（2）由于两个灯泡的规格可能不同，即电阻不同，故据P＝I2R可知，虽然电流相同，但功率可能不相同，故亮度可能不同，故A错误，B正确；
故选：BD。
二、填空题。
15．（2022•威海）在2021年秋季的“开学第一课”上，航天员刘伯明在天和核心舱内用毛笔在纸上写下了“理想”二字，墨汁在纸上留下字迹是因为墨汁分子与纸张分子之间有 引力 ，在太空舱内若用普通铅笔书写会产生石墨碎屑，因为石墨是 导体 ，可能会造成用电设备短路。
【答案】（1）引力；（2）导体。
【解答】解：（1）写字时，墨汁在纸上留下字迹是因为墨汁分子与纸张分子之间有引力。
（2）石墨容易导电，是导体。
故答案为：（1）引力；（2）导体。
16．（2022•朝阳）汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为 并联 ，转向横杆相当于电路中的 开关 。
【答案】并联；开关。
【解答】解：汽车同侧的前后两个转向灯会同时闪亮、同时熄灭，但转向灯也可以单独工作，所以它们是并联的；
司机拨动横杆，转向灯才会工作，所以这根杆子起到开关的作用；
故答案为：并联；开关。
17．（2022•鞍山）一根与丝绸摩擦过的玻璃棒带了电，这是 摩擦起电 现象。如图所示，用此玻璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，这一瞬间电流方向是 从A到B （选填“从A到B”或“从B到A”），金属箔带了 正 （选填“正”或“负”）电。
【答案】摩擦起电；从A到B；正。
【解答】解：（1）用绸子摩擦过的玻璃棒带了电，这是摩擦起电现象；
（2）与丝绸摩擦过的玻璃棒失去电子带上了正电，它接触验电器时，验电器带负电的电子由B传到A再传到玻璃棒，因为电流方向是正电荷定向移动的方向，与负电荷定向移动方向相反，所以电流方向就是由A到B；
（3）金属箔失去电子带上了正电。
故答案为：摩擦起电；从A到B；正。
18．（2022•泰州）如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是 铁 片，用水果电池给电路供电时，将 化学 能转化为电能。

【答案】铁；化学。
【解答】解：图中电压表指针正常偏转，则连接电压表正接线柱的是电池的正极，即铜片是水果电池的正极，铁片是电池的负极。
水果电池和干电池、蓄电池类似，都是将化学能转化为电能的装置。
故答案为：铁；化学。
19．（2022•辽宁）如图为小奇自制的验电器。用带负电的橡胶棒接触金属丝时，金属箔因为带 同 种电荷而张开，接触瞬间电流方向从 金属丝到橡胶棒 （填“橡胶棒到金属丝”或“金属丝到橡胶棒”）。用带电橡胶棒靠近纸屑，纸屑被吸引因为带电体具有 吸引轻小物体 的性质。

【答案】同；金属丝到橡胶棒；吸引轻小物体。
【解答】解：（1）用带负电的橡胶棒接触金属丝时，橡胶棒上多余的负电荷（电子）会通过金属丝转移到验电器的金属箔上，因此两片金属箔都带上负电荷；由于同种电荷互相排斥，所以金属箔会张开；
（2）电流的方向是正电荷定向移动的方向，与负电荷定向移动的方向相反，橡胶棒接触金属丝瞬间，电子从橡胶棒运动到金属丝，故接触瞬间电流方向为从金属丝到橡胶棒；
（3）带电体有吸引轻小物体的性质，所以用带电橡胶棒靠近纸屑，纸屑会被吸引。
故答案为：同；金属丝到橡胶棒；吸引轻小物体。
20．（2021•威海）避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是 导 体；若云层带正电，则电流的方向是 从云层到大地 （选填“从云层到大地”或“从大地到云层”）。
【答案】导；从云层到大地。
【解答】解：当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是导体。
若云层带正电，放电时，自由电子由大地到云层，所以则电流的方向是从云层到大地。
故答案为：导；从云层到大地。
21．（2022•常州）在空间站失重环境下，书写并非易事。
（1）用铅笔书写，飞溅的铅笔芯颗粒（石墨材料）导电性能极佳，进入电器会导致电路发生 短路 故障。
（2）用钢笔书写，墨水不会自动往下流，导致书写断断续续。为此，美国于1965年设计出如图甲所示的“太空圆珠笔”，书写过程中，笔尖与纸张的摩擦类型属于 滚动 摩擦，笔芯内氮气的质量 不变 ，密度 变小 。
（3）2021年9月的“开学第一课”，航天员刘伯明在空间站用毛笔写下了“理想”二字，如图乙所示，书写过程中墨汁附着在毛笔上并没有四处飞溅，从分子角度而言，这是因为 分子间有引力 。

【答案】（1）短路；（2）滚动；不变；变小；（3）分子间有引力。
【解答】解：（1）铅笔芯颗粒（石墨材料）导电性能极佳，进入电器会导致导线直接接在电源正负两极上，使电路发生短路故障；
（2）用圆珠笔写字时，笔尖在纸上滚动，阻碍笔尖滚动的摩擦属于滚动摩擦；墨水向笔尖流动，笔芯内氮气的体积增大，质量不变，由密度公式可知，密度变小；
（3）空间站书写过程中墨汁附着在毛笔上并没有四处飞溅，从分子角度而言，这是因为分子之间存在着相互作用的引力。
故答案为：（1）短路；（2）滚动；不变；变小；（3）分子间有引力。
22．（2022•达州）用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为玻璃棒的一些 电子 （选填“质子”“中子”或“电子”）转移到丝绸上，使玻璃棒带了电，由于带电体具有 吸引轻小物体 的性质，所以玻璃棒能吸起地上的羽毛。
【答案】电子；吸引轻小物体。
【解答】解：
与丝绸摩擦过的玻璃棒失去电子带正电，丝绸得到电子带负电；带电体具有吸引轻小物体的性质，所以玻璃棒靠近轻质羽毛，羽毛能被吸引。
故答案为：电子；吸引轻小物体。
23．（2022•哈尔滨）将灯泡L1“2.5V 0.3A”和灯泡L2“3.8V 0.3A”串联在电路中，当电路中的电流是0.3A时，L1、L2两端电压之比是 25：38 ，灯泡 L2 更亮。
【答案】25：38；L2。
【解答】解：根据串联电路电流特点，则，当电路中的电流是0.3A时，通过灯泡L1、L2的电流都是0.3A，实际电流等于额定电流，实际电压等于额定电压，小灯泡都正常发光。则实际电压之比U1：U2＝2.5V：3.8V＝25：38；L1、L2的电功率分别是P1＝U1I＝2.5V×0.3A＝0.75W，P2＝U2I＝3.8V×0.3A＝1.14W，P2＞P1，所以灯泡L2更亮。
故答案为：25：38；L2。
24．（2022•绥化）将a、b、c三个轻质小球悬挂起来，相互作用情况如图所示，已知a带正电，则c的具体带电情况是 带负电或不带电 ；用毛皮摩擦过的橡胶棒靠近a球，二者将互相 吸引 （选填“吸引”或“排斥”）。

【答案】带负电或不带电；吸引。
【解答】解：三个小球a、b相互排斥，说明一定带同种电荷，a带正电，则b一定带正电；b、c相互吸引，说明可能带异种电荷或其中一个不带电，则c带负电或不带电；用毛皮摩擦过的橡胶棒带负电，故用毛皮摩擦过的橡胶棒去靠近a，二者将相互吸引。
故答案为：带负电或不带电；吸引。
三、作图题。
25．（2022•淮安）用笔画线代替导线，连接图中实物电路，使电灯L1、L2串联。
【解答】解：使电灯L1、L2串联，在电流的路径只有一条，如图所示：
26．（2022•自贡）如图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。
【解答】解：原图中电压表测电源电压，电压表应该测小灯泡两端的电压，如图所示：
四、实验探究题。
27．（2022•德阳）如图所示，有“3.8V”字样的两个小灯泡串联并接在电源电压为3V的电路中，在闭合开关时，两个小灯泡都发光。如果把一根完好导线接在小灯泡L2的两端，你所看到两小灯泡的变化情况是：（1）L1 变亮 ；（2）L2 熄灭 （选填“熄灭”“变亮”或“变暗”）。

【答案】变亮；熄灭。
【解答】解：由图知：闭合开关，两只灯泡串联，都发光。
若把一根导线接在小灯泡L2的两端，L2被短路不能发光，但L1仍然有电流通过，照常发光。同时电源电压全部加在L1两端，所以L1变亮。
故答案为：变亮；熄灭。
28．（2021•成都）在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢？实验小组进行了模拟设计。
（1）设计呼叫电路时，下列因素中，不需要考虑的是 D .
A.护士工作很忙，要用多种信号提醒
B.能够确定呼叫发出的位置
C.呼叫信号强弱合适
D.值班室是否有护士值班
（2）小李同学以一个病房只有一张病床为例，设计了如图1所示的电路。该电路能不能达到呼叫目的？答： 能达到 。
（3）当一个病房有三张病床时，小杨同学设计的电路如图2所示，小张同学设计的电路如图3所示。对比这两个电路，图3电路的优点是 能够确定发出呼叫的床位 .
（4）关于图3所示呼叫电路的器材选择，下列说法中，不合理的是 B 。
A.电源能长时间稳定供电
B.指示灯选用15W的节能灯
C.电铃额定功率不宜太大
D.病房开关必须安全且使用方便
（5）进一步讨论发现，图3所示的呼叫电路还不够完善，应该继续改进。
【答案】（1）D；（2）能达到；（3）能够确定发出呼叫的床位；（4）B。
【解答】解：（1）ABC、设计呼叫电路时，需要护士确定呼叫发出的位置，由于护士的工作较多，所以设计电路时，需要用多种信号提醒，提醒的信号的强弱要合适，不能影响到他人，故ABC不符合题意；
D、设计呼叫电路时，不需要考虑值班室是否有护士值班，因为护士站都会有护士值班，故D符合题意；
故选D；
（2）一个病房只有一张病床，所以只要闭合开关，铃响灯亮，能达到呼叫目的；
（3）由图2可知，三个开关闭合其中的任意一个开关，铃响灯亮，但无法确定是哪个床位呼叫；由图3可知，每个床位都有对应的一个灯，闭合一个开关，铃响灯亮，根据亮的灯可以确定是哪个床位呼叫；
（4）A.为了能随时了解病人的情况，该电路要随时能工作，故电源要能长时间稳定供电，故A合理；
B.指示灯功率较小的节能灯，这样能节省电能，15W的灯泡的功率太大了，故B不合理；
C.电铃额定功率不宜太大，否则会影响到病人的休息，故C合理；
D.病房开关必须安全且使用方便，这样不容易发生触电事故，故D合理；
故选B。
故答案为：（1）D；（2）能达到；（3）能够确定发出呼叫的床位；（4）B。
29．（2022•桂林）小桂和小林在“探究并联电路中电流的规律”的实验中：

（1）他们按如图甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画出该条导线。
（2）在实验过程中，L2突然熄灭，L1亮度不变，电路可能出现的故障是L2 断 路。
（3）排除故障后，用电流表测出通过L1、L2和干路的电流，记录如下表，第三次实验时电流表A1指针指在如图丙的位置，其读数应为 0.24 A；小桂分析实验数据后得出结论：并联电路干路电流等于各支路电流之和，且各支路电流相等。小林认为小桂的结论可能不正确，为了验证这个结论是否正确，他们应该更换规格 不同 （选填“相同”或“不同”）的灯泡再次实验。
（4）本实验要进行多次实验的目的是 寻找普遍规律 。
【答案】（1）见解答图；（2）断；（3）0.24；不同；（4）寻找普遍规律。
【解答】解：（1）根据实物图可知，该电路为并联电路，电流表A2与L2先串联，再并联在L1和电流表A1的两端，见下图：
；
（2）由电路图知灯泡L1和L2并联，在实验过程中，L2突然熄灭，L1亮度不变，所以电路可能出现的故障是L2断路，若L2短路时，L1也会同时被短路，不会发光；
（3）（4）由图丙知电流表的量程为0～0.6A，分度值为0.02A，所以电流表示数为0.24A；
为了寻找普遍规律，应该换用不同规格的器材多次实验；之所以得出：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，是因为选两个规格相同的小灯泡，该结论不具有普遍性。
故答案为：（1）见解答图；（2）断；（3）0.24；不同；（4）寻找普遍规律。
五、解答题。
30．（2021•沈阳）据《周礼》记载，早在西周时期，我国古人就发明了一种可以给食物保鲜的容器，叫冰鉴。它的结构很简单，剖面示意图如图甲所示，在外部容器内装入冰块，把要保鲜的食物放入内部容器，利用冰块 熔化 （填物态变化名称）吸热的原理，达到给食物保鲜的目的。这也是我国古代人民智慧的一种体现。随着科技的不断发展，现代制冷设备种类很多，其中电冰箱已走进千家万户。
（1）如图乙所示，电冰箱的制冷原理是利用制冷剂在冰箱冷冻室和冷凝器的管子里循环，把冰箱内的“热”搬运到冰箱外，起到制冷的作用。为了把冰箱中的“热”搬出去，制冷剂需要在 冷凝器 （选填“冷冻室”或“冷凝器”）的管子中液化。
（2）传统的电冰箱使用的制冷剂是氟利昂R12。这种制冷剂如果泄露到大气中，会破坏大气层中的臭氧层，一方面会导致太阳光中的 紫 外线照射过强，容易引起皮肤癌，另一方面会造成一定程度的环境问题。人们经过进一步研究采用新型物质作为冰箱的制冷剂，从而缓解环境问题。
（3）小明研究自己家的电冰箱，发现电冰箱内有个照明灯，打开电冰箱门灯亮，关闭电冰箱门灯不亮，而电动压缩机自动启动或停止工作不受打开或关闭电冰箱门的影响。由此他判断电动压缩机和照明灯是 并 联的。
（4）小明了解电冰箱电路后，激发了设计电路的热情。他想设计一个多挡位电热毯的电路，如图所示，R是电热毯用来加热的电热丝，R0是定值电阻（只起分压作用），当开关S分别与触点1、2、3接触时，可实现“断电”、“睡眠（低温）”和“高温”的三种功能切换。请在图中补全小明设计的电路。

（5）小明思考上面设计的电路，觉得睡眠时持续通电浪费电能，联想到家庭电路提供的是交流电，电流方向是周期性变化的，他打算增加一个电子元件连接到电路中，使电热丝通电、断电交替进行，达到在睡眠挡位电热丝通电时间减半的目的，从而节约电能。请写出小明所选用的是哪种电子元件如何连接到电路中的： 二极管 。这种方法是否可行，他将继续探索。
【答案】熔化；（1）冷凝器；（2）紫；（3）并；（4）见解析；（5）二极管。
【解答】解：冰块熔化时会吸收热量，能够保鲜实物；
（1）制冷剂液化放热，所以制冷剂应该在冷凝器里液化；
（2）太阳光中有大量的紫外线，过量的紫外线照射，容易引起皮肤癌；
（3）根据题意可知，冰箱内的照明灯和压缩机工作时互不影响，所以，冰箱的压缩机和照明灯是并联的；
（4）R是电热毯用来加热的电热丝，R0是定值电阻，起分压作用，所以R0与R应串联在电路中；为了能够改变电路的发热功率，电路的连接方式有两种：两个电阻串联接入电路中和只有R接入电路中，如图所示：
；
（5）家庭电路提供的是交流电，电流的方向周期性发生变化；由于二极管具有单向导电性，所以可以在电路中串联接入一个二极管，使电热丝通电、断电交替进行。
故答案为：熔化；（1）冷凝器；（2）紫；（3）并；（4）见解析；（5）二极管。
实验次数
1
2
3
电流表A1的示数/A
0.18
0.2
电流表A2的示数/A
0.18
0.2
电流表A的示数/A
0.36
0.4
