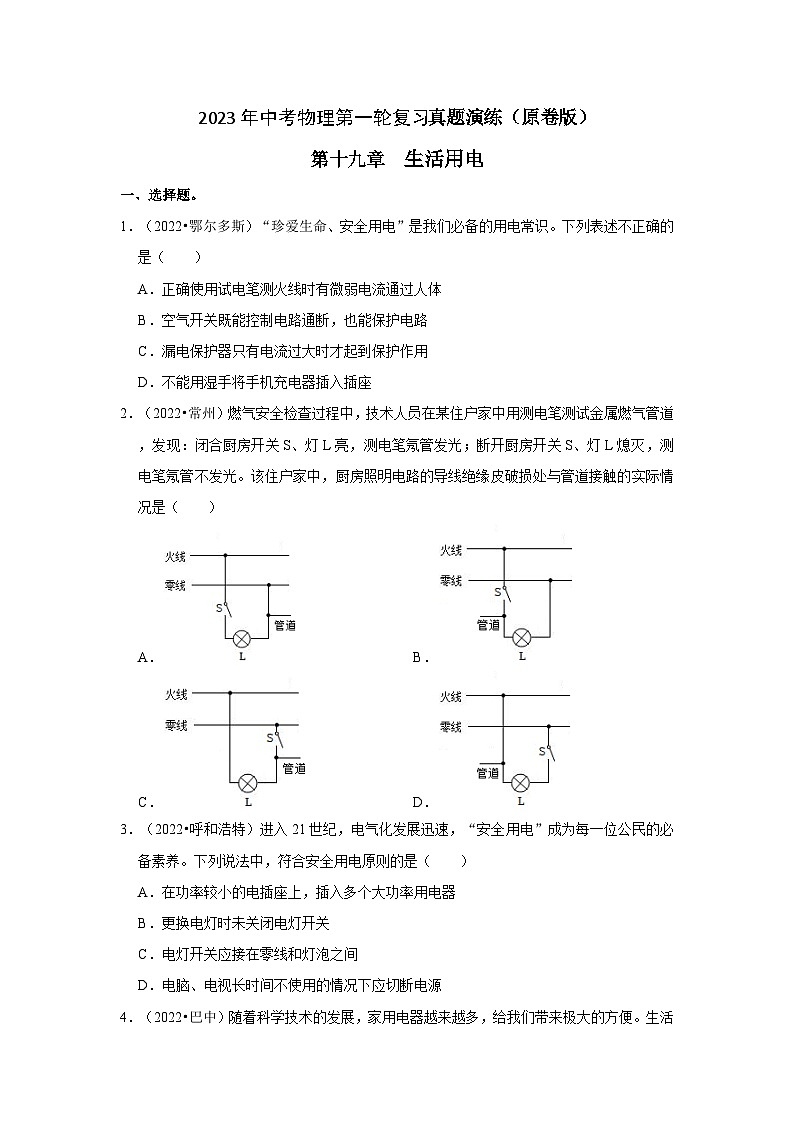

一、选择题。
1．（2022•鄂尔多斯）“珍爱生命、安全用电”是我们必备的用电常识。下列表述不正确的是（ ）
A．正确使用试电笔测火线时有微弱电流通过人体
B．空气开关既能控制电路通断，也能保护电路
C．漏电保护器只有电流过大时才起到保护作用
D．不能用湿手将手机充电器插入插座
2．（2022•常州）燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S、灯L亮，测电笔氖管发光；断开厨房开关S、灯L熄灭，测电笔氖管不发光。该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（ ）
A．B．
C．D．
3．（2022•呼和浩特）进入21世纪，电气化发展迅速，“安全用电”成为每一位公民的必备素养。下列说法中，符合安全用电原则的是（ ）
A．在功率较小的电插座上，插入多个大功率用电器
B．更换电灯时未关闭电灯开关
C．电灯开关应接在零线和灯泡之间
D．电脑、电视长时间不使用的情况下应切断电源
4．（2022•巴中）随着科学技术的发展，家用电器越来越多，给我们带来极大的方便。生活中我们必须时刻注意安全用电、节约用电。关于家庭用电，下列说法错误的是（ ）
A．家庭电路电压为220V，高于安全电压，所以有触电危险
B．家庭电路中安装了空气开关，仍然需要安装漏电保护器
C．在夏天，家庭中使用空调时，为了节约用电，不要把温度设定得过低
D．洗衣机的三脚插头坏了，可以找一个两脚插头换上

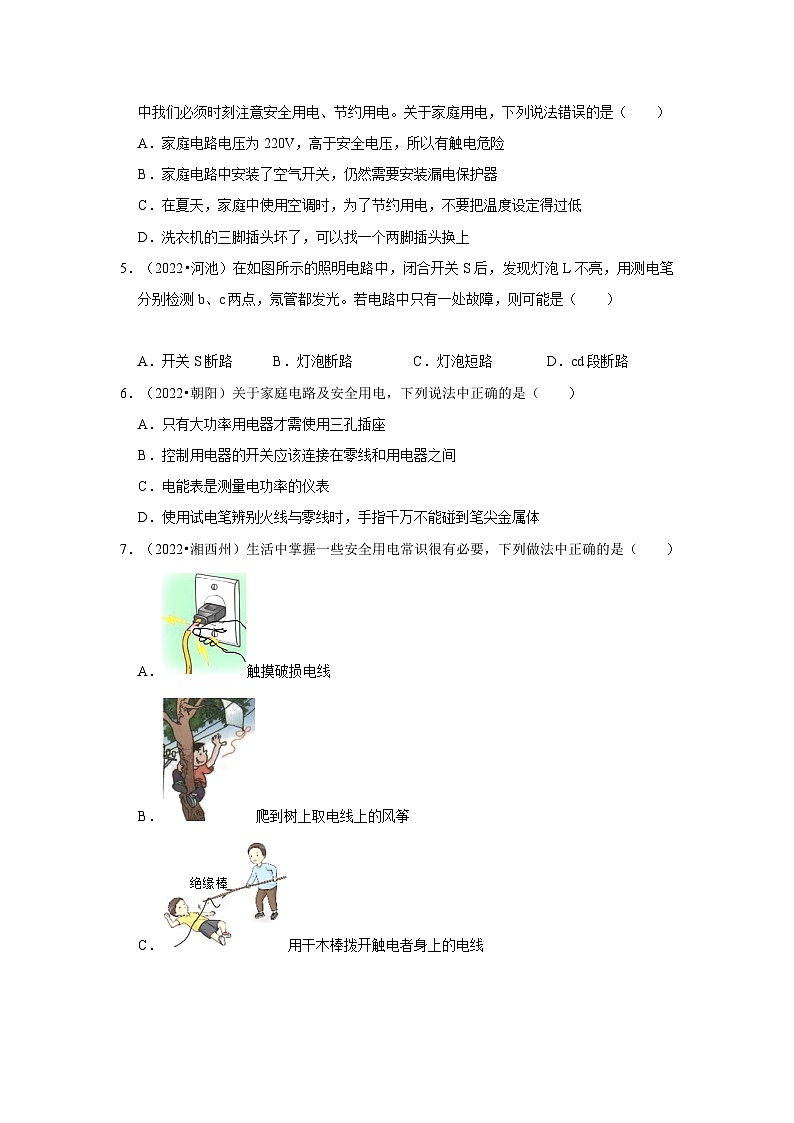

5．（2022•河池）在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光。若电路中只有一处故障，则可能是（ ）
A．开关S断路B．灯泡断路C．灯泡短路D．cd段断路
6．（2022•朝阳）关于家庭电路及安全用电，下列说法中正确的是（ ）
A．只有大功率用电器才需使用三孔插座
B．控制用电器的开关应该连接在零线和用电器之间
C．电能表是测量电功率的仪表
D．使用试电笔辨别火线与零线时，手指千万不能碰到笔尖金属体
7．（2022•湘西州）生活中掌握一些安全用电常识很有必要，下列做法中正确的是（ ）
A．触摸破损电线
B．爬到树上取电线上的风筝
C．用干木棒拨开触电者身上的电线
D．同时在一个插板上用很多电器
8．（2022•襄阳）用电安全很重要。下列做法符合安全用电原则的是（ ）
A．用电器的金属外壳要接地 B．空气开关跳闸后立即合上
C．用手指触碰插座的插孔 D．保险丝缺少时用铁丝代替

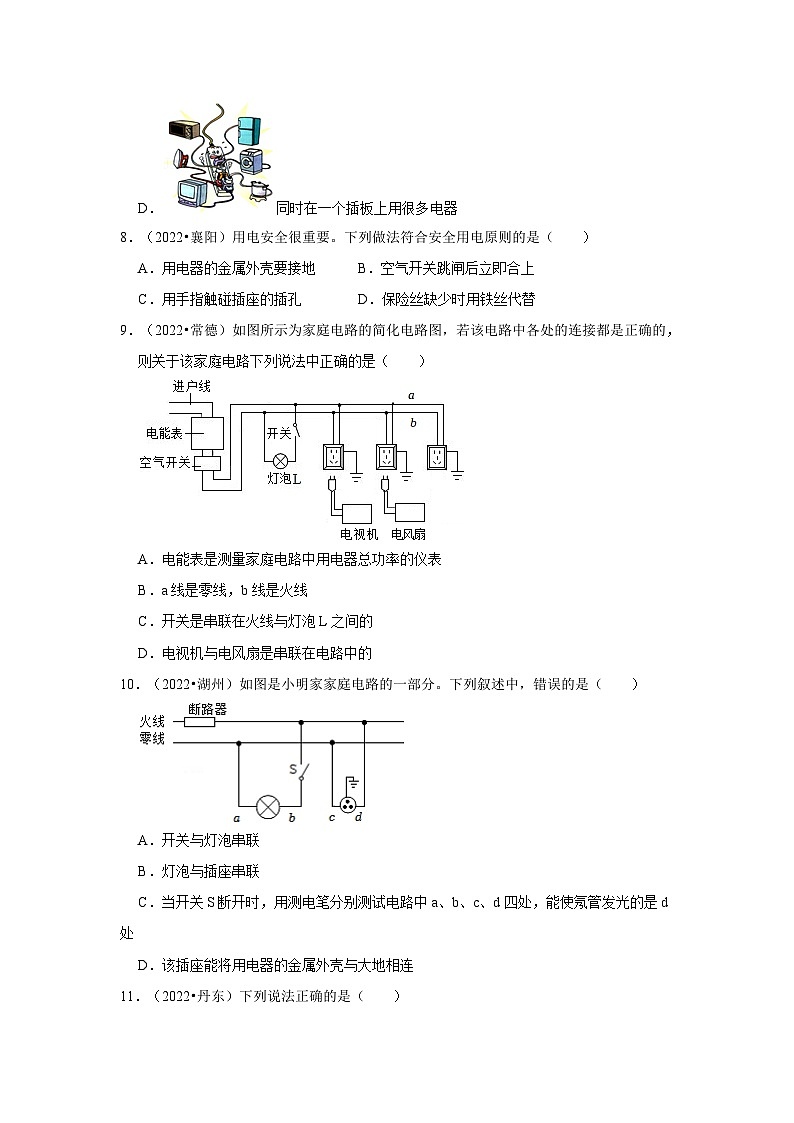

9．（2022•常德）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（ ）
A．电能表是测量家庭电路中用电器总功率的仪表
B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的
D．电视机与电风扇是串联在电路中的
10．（2022•湖州）如图是小明家家庭电路的一部分。下列叙述中，错误的是（ ）
A．开关与灯泡串联
B．灯泡与插座串联
C．当开关S断开时，用测电笔分别测试电路中a、b、c、d四处，能使氖管发光的是d处
D．该插座能将用电器的金属外壳与大地相连
11．（2022•丹东）下列说法正确的是（ ）
A．摩擦起电现象中，物体由于得到正电荷而带正电
B．家庭电路中，电能表是测量电功率大小的仪表
C．利用超导材料可以制作二极管
D．家庭电路中，电流过大的原因可能是发生短路
12．（2022•湖北）如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（ ）
A．图中A与零线相连，B与火线相连
B．将试电笔插入C孔，其氖管会发光
C．若指示灯断路不能发光，则插孔不能提供工作电压
D．若A、B两孔发生短路，则其它插孔仍可提供工作电压
13．（多选）（2022•辽宁）下列关于家庭电路与安全用电的说法正确的是（ ）
A．总开关应安装在电能表与保险装置之间
B．总电流过大时空气开关会切断电路
C．开关短路时漏电保护器会切断电路
D．灯的控制开关应安装在灯与零线之间
14．（多选）（2022•营口）下列关于安全用电的说法正确的是（ ）
A．可以在高压线附近放风筝
B．雷雨天不要在大树下避雨
C．发现有人触电时，应立即切断电源
D．使用试电笔时，手不能接触笔尖金属体
二、填空题。
15．（2022•贵阳）家中台灯插头出现如图所示的破损，如果直接用手拔该插头，将会对人造成 的危险，甚至危及生命！
16．（2020•十堰）家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生 ，这时电路中的 （选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器 过大，也会导致电路中电流过大。
17．（2021•沈阳）周末，小明在家帮妈妈做家务，家里开着空调，妈妈正在用电饭锅做饭，当小明接通电水壶烧水时，家里所有的用电器都停止工作。小明分析可能是同时使用的大功率用电器过多，导致家里的 跳闸了。妈妈告诉小明要注意用电安全，例如电水壶用三脚插头就是为了将金属外壳接 ，防止发生触电事故。
18．（2022•聊城）如图所示，控制灯泡的开关要接在 （选填“1”或“2”）处。将电水壶的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的 （选填“火”“零”或“地”）线相连，以防止外壳带电时，对人造成伤害。
19．（2022•贺州）在家庭电路中，用 来测量所消耗的电能；正确使用试电笔来辨别火线和零线，若试电笔的氖管发光，表明笔尖接触的是 线。
20．（2020•金昌）家庭电路的触电事故都是人体直接或间接跟 线接触造成的。如图所示是测电笔的结构，在使用测电笔时，手能接触测电笔的 （选填“笔尖”和“笔尾”）金属体。
21．（2022•宁夏）如图所示的家庭电路，开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光，则故障原因可能是 。排除故障后，为提高屋内亮度，于是又接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，由此可判断两灯的连接方式是 。
22．（2020•达州）如图所示是家庭部分电路图，为了安全用电，熔断器应串联接在干路的
（选填“火线”或“零线”）上。小红家的电子式电能表表盘上标有“3600imp/kW•h”的字样（imp表示电能表指示灯闪烁次数），在该电路中，只让L1单独工作5min，电能表指示灯闪烁30次，则L1的实际功率是 W。
23．（2022•毕节市）学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍惜生命”，下列是活动的部分内容。如图a所示，接地导线应该与三孔插座的 E （填“E”、“N”或“L”）孔相连接；如图b、c所示，两种使用测电笔的方法中，正确的是图 ；如图d、e所示为家庭电路中造成电线燃烧的原因，其中图d所示情况的原因是 （填“用电器的总功率过大”或“短路”）。
24．（2022•江西）劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与 相连，此时，测电笔与人体之间的连接方式是 联。
三、作图题。
25．（2022•青海）请你用笔画线代替导线，将如图所示的电灯、开关接入家庭电路中。
26．（2022•兰州）如图甲是宾馆床头柜上开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度，S2为单独控制电视插座的开关。在图乙中将电路图连接完整，要求符合安全用电原则。
27．（2022•眉山）请你将某劳动实践基地室内的部分电路连接完整。
四、解答题。
28．（2020•安顺）现代家庭中用电器越来越多，若家庭电路的主线路（进户线）电线选择不当，会带来许多麻烦甚至是安全隐患。根据家庭安全用电的需要，你认为主线路电线在选择时应考虑哪些因素？请写出一个因素并说明原因。
2023年中考物理第一轮复习真题演练（解析版）
第十九章 生活用电
一、选择题。
1．（2022•鄂尔多斯）“珍爱生命、安全用电”是我们必备的用电常识。下列表述不正确的是（ ）
A．正确使用试电笔测火线时有微弱电流通过人体
B．空气开关既能控制电路通断，也能保护电路
C．漏电保护器只有电流过大时才起到保护作用
D．不能用湿手将手机充电器插入插座
【答案】C。
【解答】解：
A、当笔尖接触火线时，电流会经笔尖、氖管、大电阻、笔尾、人体导向大地，形成通路。这一过程中，人体会成为电路的一部分，会有微弱的电流通过，故A正确；
B、空气开关是用来控制电路通、断的装置，其作用是当电路中的电流过大时会自动切断电路，故B正确；
C、漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，而电路中电流过大不会跳闸，故C错误；
D、由于生活用水是导体，所以不能用湿手将手机充电器插入插座，故D正确。
故选：C。
2．（2022•常州）燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S、灯L亮，测电笔氖管发光；断开厨房开关S、灯L熄灭，测电笔氖管不发光。该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（ ）
A．B．
C．D．
【答案】B。
【解答】解：在家庭电路中，为了用电的安全，开关要接在用电器和火线之间，故CD错误；
闭合厨房开关S、灯L亮，测电笔氖管发光；断开厨房开关S、灯L熄灭，测电笔氖管不发光，这说明管道接在了用电器与开关之间，故B正确，A错误。
故选：B。
3．（2022•呼和浩特）进入21世纪，电气化发展迅速，“安全用电”成为每一位公民的必备素养。下列说法中，符合安全用电原则的是（ ）
A．在功率较小的电插座上，插入多个大功率用电器
B．更换电灯时未关闭电灯开关
C．电灯开关应接在零线和灯泡之间
D．电脑、电视长时间不使用的情况下应切断电源
【答案】D。
【解答】解：
A、家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，容易引起火灾，故A不符合安全用电原则；
B、为防止触电，更换灯泡前应断开电源开关，故B不符合安全用电原则；
C、控制电灯的开关应该接在电灯和火线之间，故C不符合安全用电原则；
D、电脑、电视机等用电器在待机时会消耗电能，为了节约电能，用电器长时间待机时要切断电源，故D符合安全用电原则；
故选：D。
4．（2022•巴中）随着科学技术的发展，家用电器越来越多，给我们带来极大的方便。生活中我们必须时刻注意安全用电、节约用电。关于家庭用电，下列说法错误的是（ ）
A．家庭电路电压为220V，高于安全电压，所以有触电危险
B．家庭电路中安装了空气开关，仍然需要安装漏电保护器
C．在夏天，家庭中使用空调时，为了节约用电，不要把温度设定得过低
D．洗衣机的三脚插头坏了，可以找一个两脚插头换上
【答案】D。
【解答】解：
A、对人体的安全电压不高于36V，家庭电路电压为220V，高于安全电压，所以有触电危险，故A正确；
B、家庭电路中要安装空气开关、漏电保护器等装置，这样才能更大限度的安全用电，故B正确；
C、为了节约用电，不要把空调的温度设定得过低，故C正确；
D、若把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电流及时导向大地，易发生触电事故，故D错误。
故选：D。
5．（2022•河池）在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光。若电路中只有一处故障，则可能是（ ）
A．开关S断路B．灯泡断路C．灯泡短路D．cd段断路
【答案】D。
【解答】解：用测电笔分别测试b、c两点氖管均发光，应该c、b两点都与火线相通，即c点→灯泡L→b点→开关→火线都是通路；故障是c到进户线的零线断路了，即可能cd段断路，故D正确。
故选：D。
6．（2022•朝阳）关于家庭电路及安全用电，下列说法中正确的是（ ）
A．只有大功率用电器才需使用三孔插座
B．控制用电器的开关应该连接在零线和用电器之间
C．电能表是测量电功率的仪表
D．使用试电笔辨别火线与零线时，手指千万不能碰到笔尖金属体
【答案】D。
【解答】解：A、大功率用电器、带金属外壳的用电器必须使用三孔插座，故A错误。
B、控制用电器的开关必须连接在火线和用电器之间，故B错误。C、电能表是用来测量用电器消耗电能（电功）的仪表，故C错误。
D、使用试电笔时，不能用手接触测电笔前端的金属体，这样会造成人身触电事故，故D正确。
故选：D。
7．（2022•湘西州）生活中掌握一些安全用电常识很有必要，下列做法中正确的是（ ）
A．触摸破损电线
B．爬到树上取电线上的风筝
C．用干木棒拨开触电者身上的电线
D．同时在一个插板上用很多电器
【答案】C。
【解答】解：A、触摸破损电线，接触导线，会发生触电事故，故A错误；
B、爬到树上取电线上的风筝，如果电线漏电，会发生触电事故，故B错误；
C、用干木棒拨开触电者身上的电线，干木棒是绝缘体，不容易触电，故C正确；
D、同时在一个插板上用很多电器会导致电路中的电流过大，容易引起火灾，故D错误。
故选：C。
8．（2022•襄阳）用电安全很重要。下列做法符合安全用电原则的是（ ）
A．用电器的金属外壳要接地
B．空气开关跳闸后立即合上
C．用手指触碰插座的插孔
D．保险丝缺少时用铁丝代替
【答案】A。
【解答】解：A、有金属外壳的用电器，使用三孔插痤，让金属外壳接地可以防止因用电器漏电后，导致金属外壳带电而发生触电事故，故A正确；
B、空气开关跳闸可能是同时工作的用电器总功率过大或电路发生了短路，在解决问题之前不能合闸，故B错误；
C、插座的两个插孔分别接触火线和零线，手指触碰会发生触电事故，故C错误；
D、铁丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用，此做法不符合安全用电原则，故D错误。
故选：A。
9．（2022•常德）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（ ）
A．电能表是测量家庭电路中用电器总功率的仪表
B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的
D．电视机与电风扇是串联在电路中的
【答案】C。
【解答】解：
A、电能表是测量家庭电路中用电器消耗电能的仪表，故A错误；
B、为了用电的安全，灯泡的开关要控制火线，所以a为火线，b为零线，故B错误；
C、家庭电路中控制灯泡的开关应该接在火线和灯泡之间，这样断开开关时，灯泡处才不会带电，故C正确；
D、电视机与电风扇接入电路时，互不影响，是并联关系，故D错误。
故选：C。
10．（2022•湖州）如图是小明家家庭电路的一部分。下列叙述中，错误的是（ ）
A．开关与灯泡串联
B．灯泡与插座串联
C．当开关S断开时，用测电笔分别测试电路中a、b、c、d四处，能使氖管发光的是d处
D．该插座能将用电器的金属外壳与大地相连
【答案】B。
【解答】解：A、开关应与被控制的电路串联，因此开关应与被控制的灯泡串联，故A正确；
B、插座给可移动家用电器供电，插座并联在电路中，因此灯泡与插座应并联，故B错误；
C、当开关S断开时，d点与火线相连，用试电笔接触该点时氖管发光；a、c与零线接通，氖管不发光；开关断开时b点与零线相连，氖管不发光，故C正确；
D、三孔插痤中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故D正确。
故选：B。
11．（2022•丹东）下列说法正确的是（ ）
A．摩擦起电现象中，物体由于得到正电荷而带正电
B．家庭电路中，电能表是测量电功率大小的仪表
C．利用超导材料可以制作二极管
D．家庭电路中，电流过大的原因可能是发生短路
【答案】D。
【解答】解：A、摩擦起电的实质是电子的转移，得到电子带负电，失去电子带正电，故A错误；
B、家庭电路中的电能表是测量电功的仪表，故B错误；
C、利用半导体材料可以制作二极管，故C错误；
D、家庭电路中电流过大的原因可能是发生了短路，故D正确。
故选：D。
12．（2022•湖北）如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（ ）
A．图中A与零线相连，B与火线相连
B．将试电笔插入C孔，其氖管会发光
C．若指示灯断路不能发光，则插孔不能提供工作电压
D．若A、B两孔发生短路，则其它插孔仍可提供工作电压
【答案】A。
【解答】解：A、三孔插座的接线规律是：左零、右火、上接地，插线板工作时插孔A与零线相连，B接火线，它们之间的电压是220V，故A正确；
B、插线板插孔C与地线连接，将试电笔插入C孔，其氖管不会发光，故B错误；
C、由题意可知，指示灯发光，且插孔可以提供工作电压，指示灯和插座之间是并联的，指示灯断路不能发光，则插孔能提供工作电压，故C错误；
D、由于指示灯和插座之间是并联的，A、B两孔发生短路，则其它插孔不能提供工作电压，故D错误。
故选：A。
13．（多选）（2022•辽宁）下列关于家庭电路与安全用电的说法正确的是（ ）
A．总开关应安装在电能表与保险装置之间
B．总电流过大时空气开关会切断电路
C．开关短路时漏电保护器会切断电路
D．灯的控制开关应安装在灯与零线之间
【答案】AB。
【解答】解：A、总开关的作用是便于在检修电路和更换电路元件时切断电路，总开关应安装在电能表到的后面、保险装置的前面，故A正确；
B、空气开关在电路短路或电路中电流过大时切断电路起到保护作用，故B正确；
C、若开关短路，相当于一直接通了电路，不会引起漏电保护器切断电路，故错误；
D、电灯开关要安装在电灯和火线之间，故D错误。
故选：AB。
14．（多选）（2022•营口）下列关于安全用电的说法正确的是（ ）
A．可以在高压线附近放风筝
B．雷雨天不要在大树下避雨
C．发现有人触电时，应立即切断电源
D．使用试电笔时，手不能接触笔尖金属体
【答案】BCD。
【解答】解：A、高压输电线的电压很高，若在高压线附近放风筝，可能会发生高压触电事故，故A错误；
B、大树是导体，在下雨时尤其如此，所在雷雨天不要在大树下避雨，以防雷击事故的发生，故B正确；
C、发现有人触电时，应立即切断电源或用绝缘体把导线挑开，然后救人，故C正确；
D、据测电笔的使用可知，使用试电笔时，为了安全手不能碰到笔尖金属体，故D正确。
故选：BCD。
二、填空题。
15．（2022•贵阳）家中台灯插头出现如图所示的破损，如果直接用手拔该插头，将会对人造成 触电 的危险，甚至危及生命！
【答案】触电。
【解答】解：家中台灯插头出现如图所示的破损，如果直接用手拔该插头，会间接接触火线，将会对人造成触电的危险。
故答案为：触电。
16．（2020•十堰）家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生 短路 ，这时电路中的 空气开关 （选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器 总功率 过大，也会导致电路中电流过大。
【答案】短路；空气开关；总功率。
【解答】解：裸露的导线相接触，会使零线和火线相连，发生短路现象，使得电路中的电流过大，空气开关会跳闸保护电路；
电路中用电器的总功率过大，根据P＝UI可知，会导致电路中电流过大。
故答案为：短路；空气开关；总功率。
17．（2021•沈阳）周末，小明在家帮妈妈做家务，家里开着空调，妈妈正在用电饭锅做饭，当小明接通电水壶烧水时，家里所有的用电器都停止工作。小明分析可能是同时使用的大功率用电器过多，导致家里的 空气开关 跳闸了。妈妈告诉小明要注意用电安全，例如电水壶用三脚插头就是为了将金属外壳接 地线 ，防止发生触电事故。
【答案】空气开关；地线。
【解答】解：由题意可知，小明家里开着空调，妈妈正在用电饭锅做饭，当小明接通电热水壶烧水时，家里所有的用电器都停止工作，原因可能是电路中并联的用电器过多，总功率过大，根据I＝知电路中电流过大而引起空气开关跳闸；
电热水壶用三脚插头较长的那个脚与电热水壶的金属外壳相连接，将电热水壶的三脚插头插入三孔插座中，较长那个脚插入三孔插座的上孔，这样电热水壶外壳与地线相连接，即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生。
故答案为：空气开关；地线。
18．（2022•聊城）如图所示，控制灯泡的开关要接在 1 （选填“1”或“2”）处。将电水壶的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的 地 （选填“火”“零”或“地”）线相连，以防止外壳带电时，对人造成伤害。
【答案】1；地。
【解答】解：控制灯泡的开关要接在火线与灯泡之间，即1处；
将电水壶的三脚插头插入三孔插座中，电水壶的金属外壳与插座中的地线相连，这样即使金属外壳带电，电流也会通过地线导入大地，防止触电事故的发生。
故答案为：1；地。
19．（2022•贺州）在家庭电路中，用 电能表 来测量所消耗的电能；正确使用试电笔来辨别火线和零线，若试电笔的氖管发光，表明笔尖接触的是 火 线。
【答案】电能表；火。
【解答】解：在家庭电路中，用电能表来测量所消耗的电能；使用试电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线。
故答案为：电能表；火。
20．（2020•金昌）家庭电路的触电事故都是人体直接或间接跟 火 线接触造成的。如图所示是测电笔的结构，在使用测电笔时，手能接触测电笔的 笔尾 （选填“笔尖”和“笔尾”）金属体。
【答案】火；笔尾。
【解答】解：
（1）当人体直接或间接与火线接触时，就会造成触电；
（2）使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，但是手不能接触笔尖金属体，防止触电。
故答案为：火；笔尾。
21．（2022•宁夏）如图所示的家庭电路，开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光，则故障原因可能是 进户零线断了 。排除故障后，为提高屋内亮度，于是又接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，由此可判断两灯的连接方式是 串联 。
【答案】进户零线断了；串联。
【解答】解：（1）开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光，说明进户的零线断了；
（2）由于接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，说明两灯之间相互影响，因此两灯的连接方式是串联。
故答案为：进户零线断了；串联。
22．（2020•达州）如图所示是家庭部分电路图，为了安全用电，熔断器应串联接在干路的 火线 （选填“火线”或“零线”）上。小红家的电子式电能表表盘上标有“3600imp/kW•h”的字样（imp表示电能表指示灯闪烁次数），在该电路中，只让L1单独工作5min，电能表指示灯闪烁30次，则L1的实际功率是 100 W。
【答案】火线；100。
【解答】解：熔断器在电路中起保护作用，熔断器应串联在火线上，当熔丝熔断后，电路中就没有电流通过，不会造成触电；
电能表指示灯闪烁30次时，L1消耗的电能：
W＝＝kW•h＝×3.6×106J＝3×104J，
L1的实际功率：
P实＝＝＝100W。
故答案为：火线；100。
23．（2022•毕节市）学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍惜生命”，下列是活动的部分内容。如图a所示，接地导线应该与三孔插座的 E （填“E”、“N”或“L”）孔相连接；如图b、c所示，两种使用测电笔的方法中，正确的是图 b ；如图d、e所示为家庭电路中造成电线燃烧的原因，其中图d所示情况的原因是 用电器的总功率过大 （填“用电器的总功率过大”或“短路”）。
【答案】E；b；用电器的总功率过大。
【解答】解：（1）根据“左零右火、中间接地”的原则可知，插孔“E”是接地的；
（2）使用测电笔时，手使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能辨别出火线或零线，故b图是正确的，c图是错误的；
（3）从图d中可以看出，用电器较多，并且还有大功率的电炉，因此是用电器的总功率过大而造成的；从图e中可以看出导线直接将火线和零线相连，因此是短路造成的。
故答案为：E；b；用电器的总功率过大。
24．（2022•江西）劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与 火线 相连，此时，测电笔与人体之间的连接方式是 串 联。
【答案】火线；串。
【解答】解：使用测电笔辨别火线和零线时，笔尖接触被测物体，人体接触笔尾金属体，与测电笔串联，若氖管发光，说明被测物体与火线相连通。
故答案为：火线；串。
三、作图题。
25．（2022•青海）请你用笔画线代替导线，将如图所示的电灯、开关接入家庭电路中。
【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全，如图所示：
26．（2022•兰州）如图甲是宾馆床头柜上开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度，S2为单独控制电视插座的开关。在图乙中将电路图连接完整，要求符合安全用电原则。
【解答】解：火线先进台灯的开关，然后变阻器与灯泡串联，而零线直接接在灯泡上；开关S2应与插座串联，开关S2接在火线上，电视插座的上端直接接在零线上。如图所示：
27．（2022•眉山）请你将某劳动实践基地室内的部分电路连接完整。
【解答】解：灯泡的接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。三孔插座的接法：左边接零线，右边接火线，中间接地线。据此连接电路，如图。
四、解答题。
28．（2020•安顺）现代家庭中用电器越来越多，若家庭电路的主线路（进户线）电线选择不当，会带来许多麻烦甚至是安全隐患。根据家庭安全用电的需要，你认为主线路电线在选择时应考虑哪些因素？请写出一个因素并说明原因。
【解答】答：主线路电线在选择时应根据家庭安全用电的需要选择合适粗细的电线；
因为家庭中用电器越来越多，用电器的功率越来越大，根据P＝UI知电路中的电流越来越大；
在主线路电流一定时，根据Q＝I2Rt知，在相同时间内，电阻越大的导线产生的热量越多，容易引起火灾，所以主线路电线在选择时应根据家庭安全用电的需要选择合适粗细的电线。
