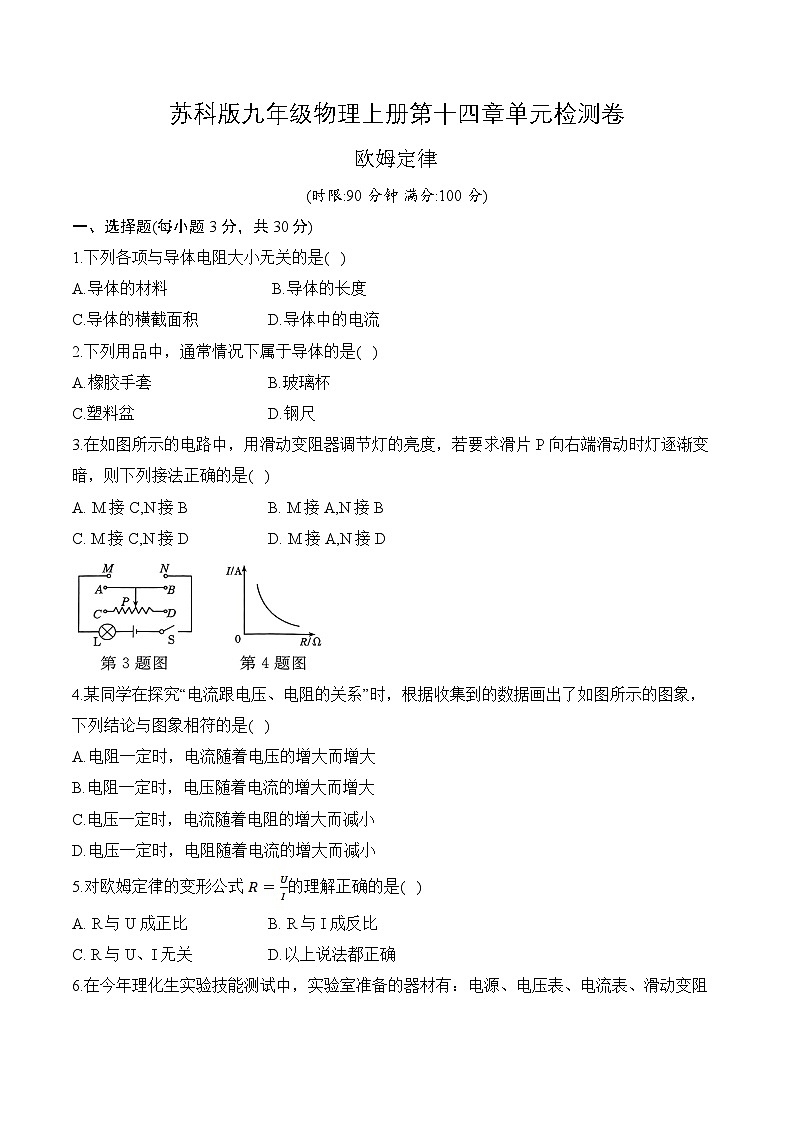

初中物理苏科版（2024）九年级全册3 欧姆定律测试题
展开
这是一份初中物理苏科版（2024）九年级全册3 欧姆定律测试题，共6页。试卷主要包含了选择题，填空题，实验探究题，综合题等内容，欢迎下载使用。
(时限:90分钟 满分:100分)
一、选择题(每小题3分，共30分)
1.下列各项与导体电阻大小无关的是( )
A.导体的材料 B.导体的长度
C.导体的横截面积 D.导体中的电流
2.下列用品中，通常情况下属于导体的是( )
A.橡胶手套 B.玻璃杯
C.塑料盆 D.钢尺
3.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片 P 向右端滑动时灯逐渐变暗，则下列接法正确的是( )
A. M接C,N接B B. M接A,N接B
C. M接C,N接D D. M接A,N接D
4.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的图象，下列结论与图象相符的是( )
A.电阻一定时，电流随着电压的增大而增大
B.电阻一定时，电压随着电流的增大而增大
C.电压一定时，电流随着电阻的增大而减小
D.电压一定时，电阻随着电流的增大而减小
5.对欧姆定律的变形公式 的理解正确的是( )
A. R与U成正比 B. R 与I成反比
C. R与U、I无关 D.以上说法都正确

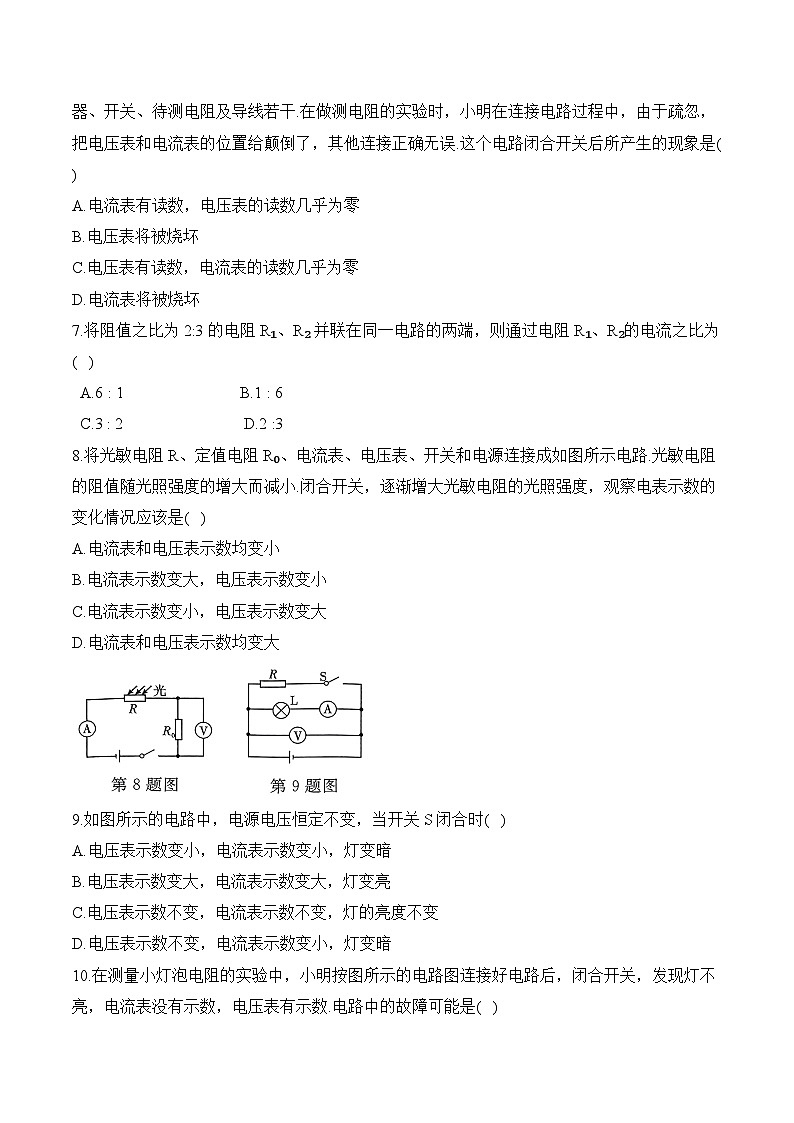

6.在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干.在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其他连接正确无误.这个电路闭合开关后所产生的现象是( )
A.电流表有读数，电压表的读数几乎为零
B.电压表将被烧坏
C.电压表有读数，电流表的读数几乎为零
D.电流表将被烧坏
7.将阻值之比为2:3的电阻 R₁、R₂ 并联在同一电路的两端，则通过电阻R₁、R₂的电流之比为( )
A.6 : 1 B.1 : 6
C.3 : 2 D.2 :3
8.将光敏电阻R、定值电阻R₀、电流表、电压表、开关和电源连接成如图所示电路.光敏电阻的阻值随光照强度的增大而减小.闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是( )
A.电流表和电压表示数均变小
B.电流表示数变大，电压表示数变小
C.电流表示数变小，电压表示数变大
D.电流表和电压表示数均变大
9.如图所示的电路中，电源电压恒定不变，当开关S闭合时( )
A.电压表示数变小，电流表示数变小，灯变暗
B.电压表示数变大，电流表示数变大，灯变亮
C.电压表示数不变，电流表示数不变，灯的亮度不变
D.电压表示数不变，电流表示数变小，灯变暗
10.在测量小灯泡电阻的实验中，小明按图所示的电路图连接好电路后，闭合开关，发现灯不亮，电流表没有示数，电压表有示数.电路中的故障可能是( )

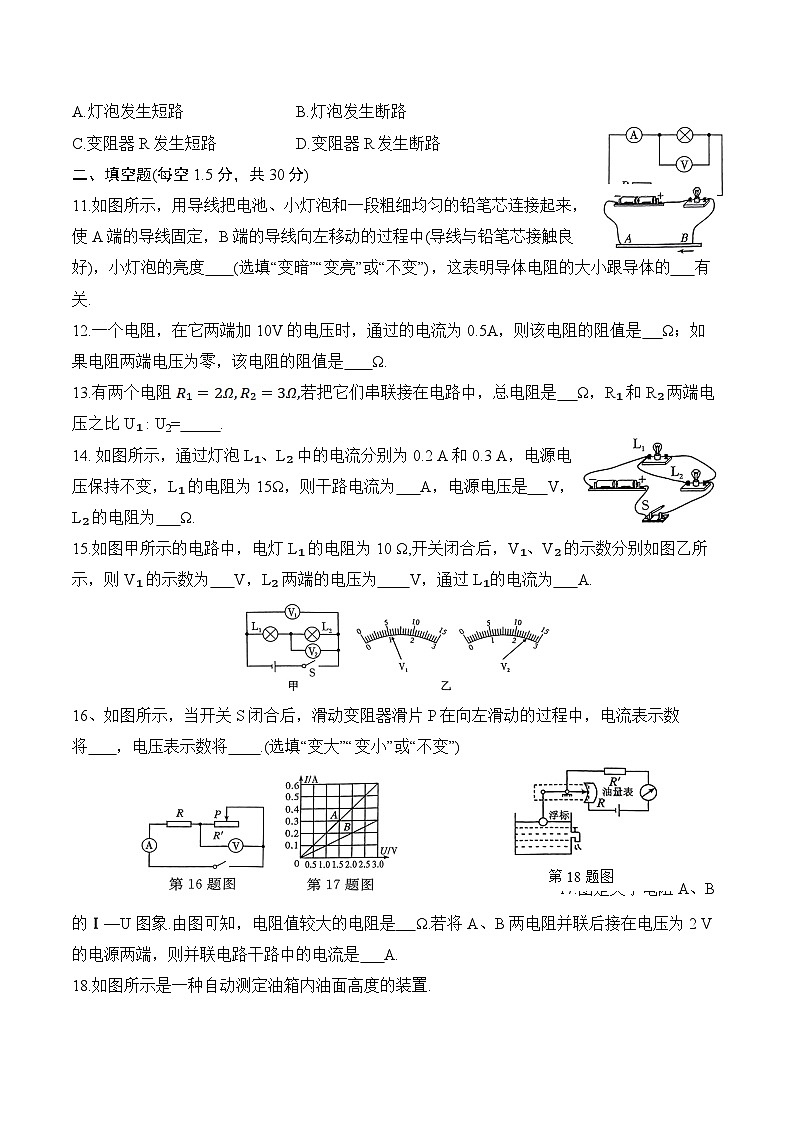

A.灯泡发生短路B.灯泡发生断路
C.变阻器R发生短路D.变阻器R发生断路
二、填空题(每空1.5分，共30分)
11.如图所示，用导线把电池、小灯泡和一段粗细均匀的铅笔芯连接起来，使A端的导线固定，B端的导线向左移动的过程中(导线与铅笔芯接触良好)，小灯泡的亮度 (选填“变暗”“变亮”或“不变”)，这表明导体电阻的大小跟导体的 有关.
12.一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该电阻的阻值是 Ω；如果电阻两端电压为零，该电阻的阻值是 Ω.
13.有两个电阻 若把它们串联接在电路中，总电阻是 Ω，R₁ 和R₂ 两端电压之比U₁ : U2= .
14. 如图所示，通过灯泡 L₁、L₂ 中的电流分别为 0.2 A 和0.3 A，电源电压保持不变，L₁ 的电阻为15Ω，则干路电流为 A，电源电压是 V，L₂ 的电阻为 Ω.
15.如图甲所示的电路中，电灯 L₁ 的电阻为10 Ω,开关闭合后，V₁、V₂ 的示数分别如图乙所示，则V₁ 的示数为 V，L₂ 两端的电压为 V，通过L₁的电流为 A.
16、如图所示，当开关S闭合后，滑动变阻器滑片P在向左滑动的过程中，电流表示数将 ，电压表示数将 .(选填“变大”“变小”或“不变”)
17.图是关于电阻 A、B 的Ⅰ—U 图象.由图可知，电阻值较大的电阻是 Ω.若将 A、B两电阻并联后接在电压为2 V的电源两端，则并联电路干路中的电流是 A.
18.如图所示是一种自动测定油箱内油面高度的装置.
(1)图中虚线框内的装置相当于简单机械中的 ；
(2)油量表是用 表改装的；
(3)当油箱中的油量减少(浮标向下运动)时，R的电阻值将 ，此时电路中的电流将 .(选填“增大”或“减小”)
三、实验探究题(共26分)
19.(8分)在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路.
(1)在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是 .
(2)为粗略判断a、b两点间导体电阻的大小，可观察 .
(3)另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表.你认为 同学的改进更好一些，理由是 .
20.(8分)用定值电阻做实验，探究通过导体的电流与导体两端电压的关系.
(1)如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大.
(2)闭合开关，向左移动变阻器滑片，电流表示数应 (选填“变大”“不变”或“变小”) .
(3)调节滑动变阻器，把测量的数据填入下表，其中电流表示数为 0.5A时电压表示数如图乙所示，其值为 V.
(4)在丙图中作出通过导体的电流与导体两端电压的关系图线. 21.(10分)小华想测一只标有“2.5 V”的小灯泡的电阻，实验电路如图所示.
(1)请你在图中用笔画线代替导线将电压表接入电路中；
(2)闭合开关前，滑动变阻器的滑片应移到 (选填“左”或“右”)端，这样做的目的是为了防止电流过大，保护电路；
(3)电路连接正确后，闭合开关，发现小灯泡不发光且电流表无示数，电压表的示数却很大，此故障的原因可能是 ;
(4)排除故障后进行实验，某次测量时两电表示数如图所示，则通过小灯泡的电流为 A，小灯泡两端的电压为 V，此时小灯泡的电阻为 Ω.
四、综合题(共14 分)
22.(6分)一只电铃正常工作时的电阻为10 Ω，正常工作时的电压是4 V，但手边只有电压为 6 V的电源，要使电铃正常工作，该怎么办? 试通过计算回答.
23.(8 分)如图所示,电源电压为 6 V 且保持不变.当滑动变阻器的滑片 P 移动到最右端B 处时，闭合开关，电流表示数为0.2 A,电压表示数为4 V.
(1)滑动变阻器的最大阻值为多少? Rx 的阻值为多少?
(2)当滑动变阻器的滑片从 B 点移动到中点时，电阻 Rx两端的电压改变了多少?
实验次数
1
2
3
4
5
电压U/V
1.0
1.5
2.0
—
3.0
电流 I/A
0.2
0.3
0.4
0.5
0.6
