初中华东师大版（2024）1. 由立体图形到视图图片ppt课件

这是一份初中华东师大版（2024）1. 由立体图形到视图图片ppt课件，共9页。

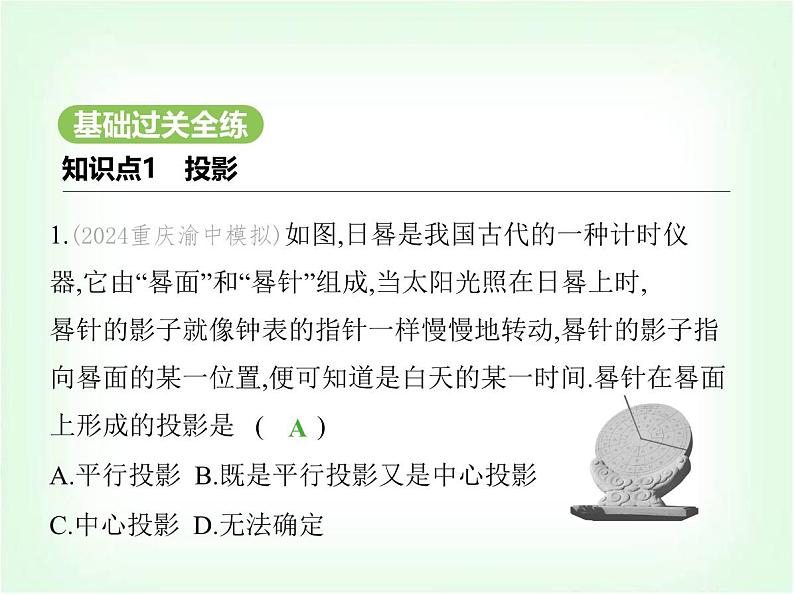

1.(2024重庆渝中模拟)如图,日晷是我国古代的一种计时仪 器,它由“晷面”和“晷针”组成,当太阳光照在日晷上时, 晷针的影子就像钟表的指针一样慢慢地转动,晷针的影子指 向晷面的某一位置,便可知道是白天的某一时间.晷针在晷面 上形成的投影是 (　    )A.平行投影 B.既是平行投影又是中心投影C.中心投影 D.无法确定

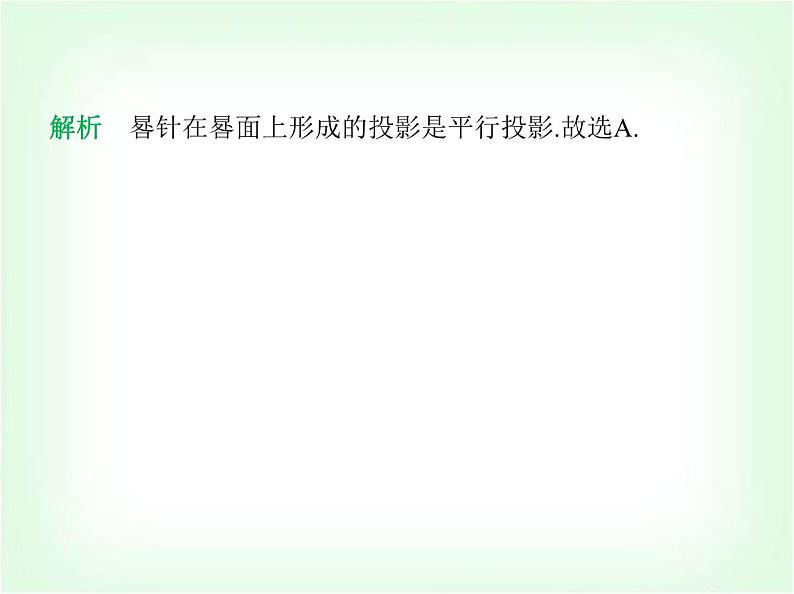

解析　晷针在晷面上形成的投影是平行投影.故选A.
2.一个等边三角形木框在太阳光的照射下,在地面上的投影 不可能是 (　    )     　       　     
解析　当等边三角形木框与太阳光线平行时,投影是选项B 中的图形;当等边三角形木框与太阳光线有一定角度时,投影 是选项C或D中的图形.投影不可能是选项A中的图形.故选A.

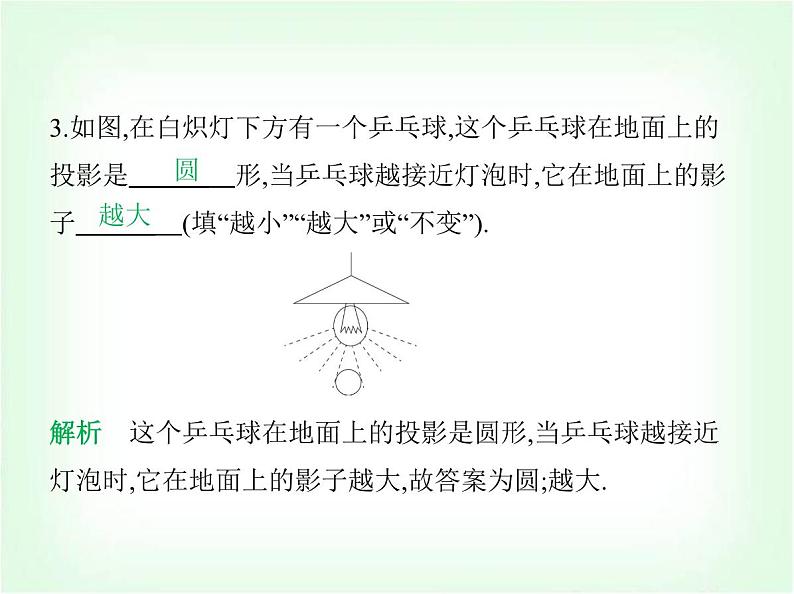

3.如图,在白炽灯下方有一个乒乓球,这个乒乓球在地面上的 投影是　　　    形,当乒乓球越接近灯泡时,它在地面上的影 子　　　    (填“越小”“越大”或“不变”).
解析　这个乒乓球在地面上的投影是圆形,当乒乓球越接近 灯泡时,它在地面上的影子越大,故答案为圆;越大.
知识点2　由立体图形到视图

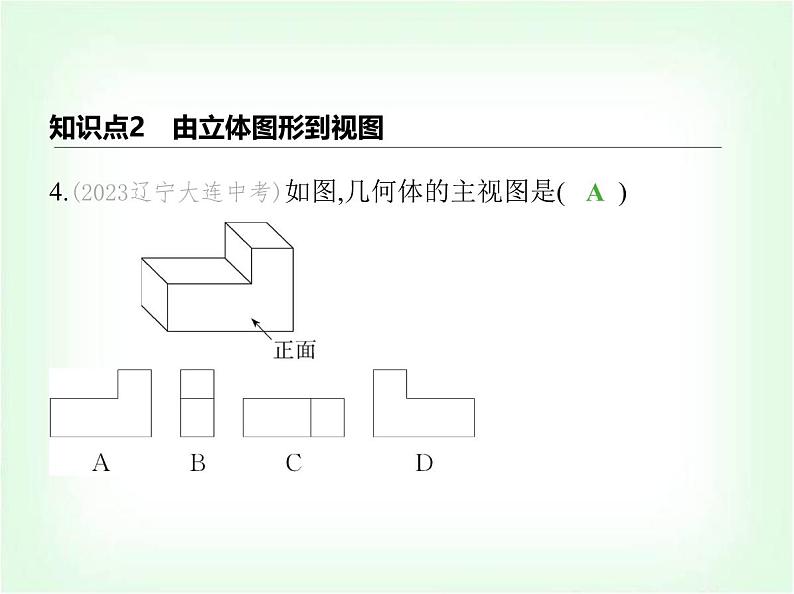

4.(2023辽宁大连中考)如图,几何体的主视图是(　    )                 

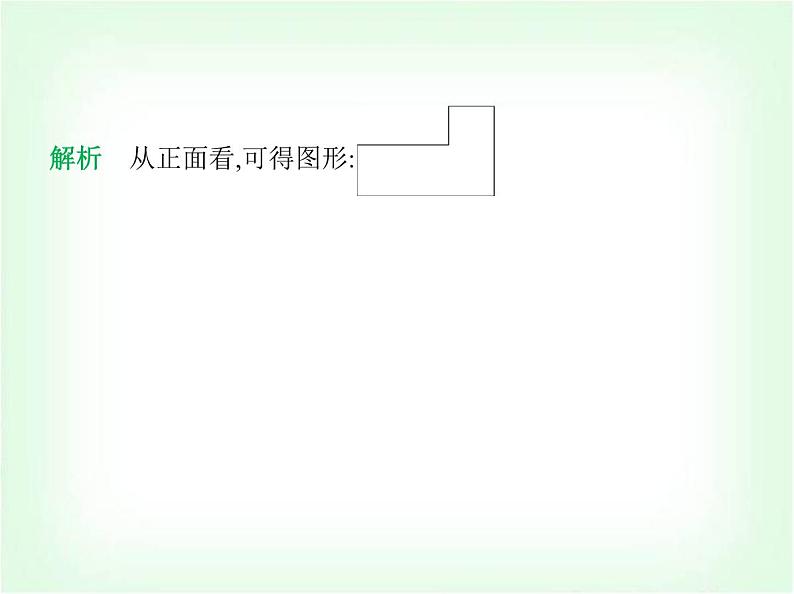

解析　从正面看,可得图形: .故选A.
5.(2023湖北十堰中考)下列几何体中,三视图的三个视图完 全相同的几何体是(　    ) 　     　     　     
解析    A.该长方体的主视图和左视图都是长方形,俯视图是 正方形,故不符合题意;B.圆锥的主视图和左视图都是等腰三 角形,俯视图是带圆心的圆,故不符合题意;C.圆柱的主视图 和左视图都是长方形,俯视图是圆,故不符合题意;D.球的三 视图都是圆,故符合题意.故选D.
6.(2023海南中考)如图所示的是由5个完全相同的小正方体 摆成的几何体,则这个几何体的俯视图是(　    )  　     　     　     
解析　俯视图如选项C所示,故选C.
7.(2024四川成都温江期末)如图所示的是由一个长方体和一 个圆柱组成的几何体,它的主视图是(　    )  　     　     　     
8.(2024广东佛山三中期中)观察下面的几何体,从上面看到 的是　　　    ,从左面看到的是　　　    ,从正面看到的是    　    .(填序号) 
解析　该几何体从上面看到的是③,从左面看到的是②,从正 面看到的是①,故答案为③;②;①.
9.(2023江苏扬州高邮期末)用三个大小不等的正方体拼成了 一个如图所示的几何体,若该几何体的主视图、左视图和俯 视图的面积分别表示为S1、S2、S3,则S1、S2、S3的大小关系 是　　　　　    (用“
