2024年广东省广州市中考物理试卷（含详细答案解析）

这是一份2024年广东省广州市中考物理试卷（含详细答案解析），共17页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。

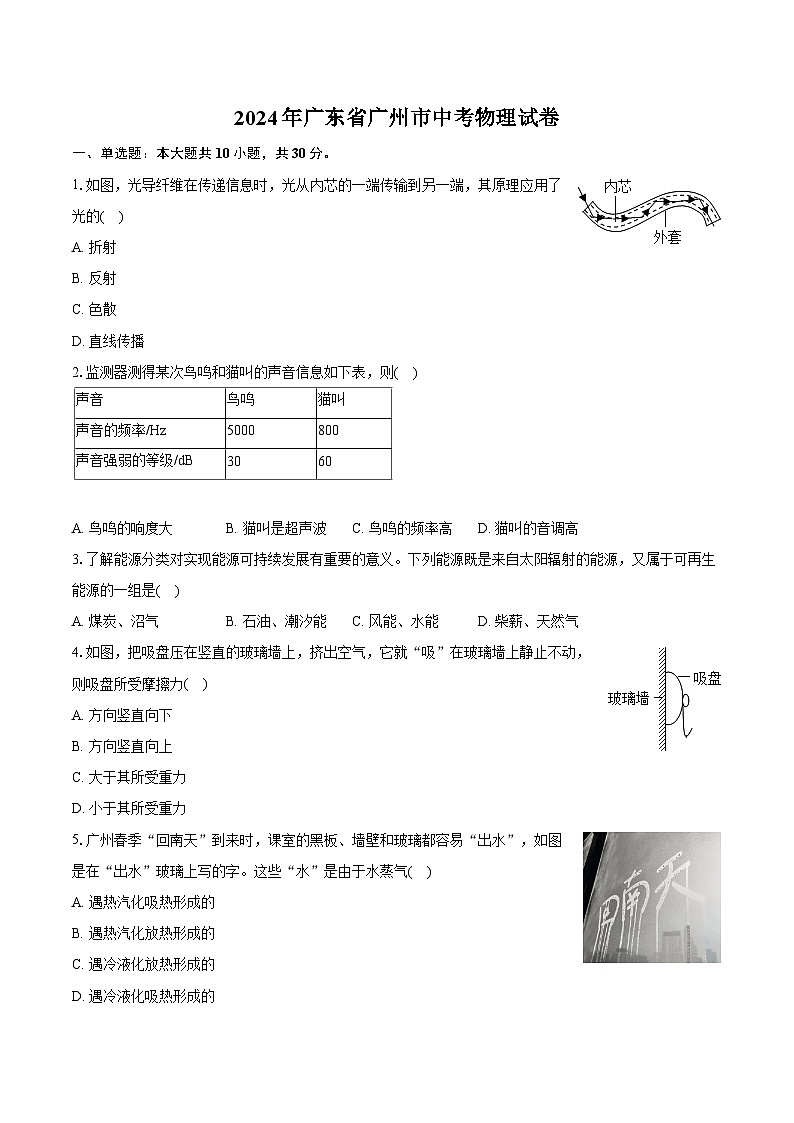

1.如图，光导纤维在传递信息时，光从内芯的一端传输到另一端，其原理应用了光的( )
A. 折射
B. 反射
C. 色散
D. 直线传播
2.监测器测得某次鸟鸣和猫叫的声音信息如下表，则( )
A. 鸟鸣的响度大B. 猫叫是超声波C. 鸟鸣的频率高D. 猫叫的音调高
3.了解能源分类对实现能源可持续发展有重要的意义。下列能源既是来自太阳辐射的能源，又属于可再生能源的一组是( )
A. 煤炭、沼气B. 石油、潮汐能C. 风能、水能D. 柴薪、天然气
4.如图，把吸盘压在竖直的玻璃墙上，挤出空气，它就“吸”在玻璃墙上静止不动，则吸盘所受摩擦力( )
A. 方向竖直向下
B. 方向竖直向上
C. 大于其所受重力
D. 小于其所受重力
5.广州春季“回南天”到来时，课室的黑板、墙壁和玻璃都容易“出水”，如图是在“出水”玻璃上写的字。这些“水”是由于水蒸气( )
A. 遇热汽化吸热形成的
B. 遇热汽化放热形成的
C. 遇冷液化放热形成的
D. 遇冷液化吸热形成的

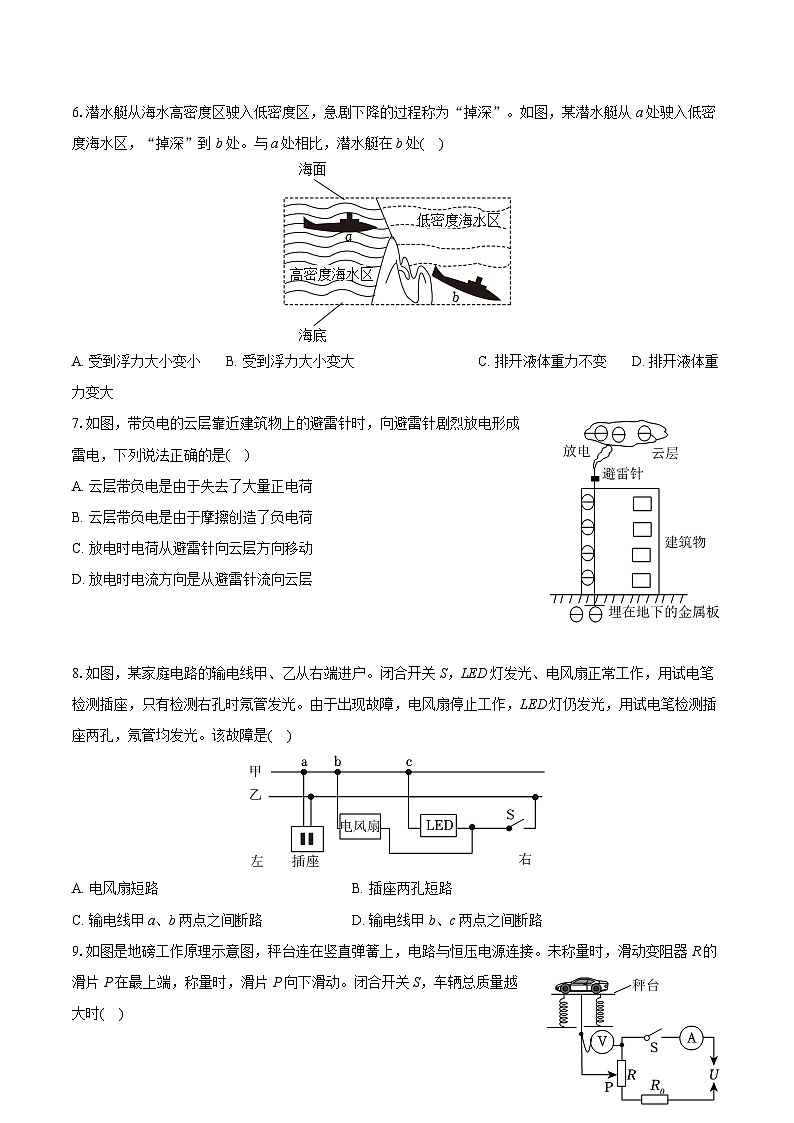

6.潜水艇从海水高密度区驶入低密度区，急剧下降的过程称为“掉深”。如图，某潜水艇从a处驶入低密度海水区，“掉深”到b处。与a处相比，潜水艇在b处( )
A. 受到浮力大小变小B. 受到浮力大小变大C. 排开液体重力不变D. 排开液体重力变大
7.如图，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是( )
A. 云层带负电是由于失去了大量正电荷
B. 云层带负电是由于摩擦创造了负电荷
C. 放电时电荷从避雷针向云层方向移动
D. 放电时电流方向是从避雷针流向云层
8.如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是( )
A. 电风扇短路B. 插座两孔短路
C. 输电线甲a、b两点之间断路D. 输电线甲b、c两点之间断路
9.如图是地磅工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，滑动变阻器R的滑片P在最上端，称量时，滑片P向下滑动。闭合开关S，车辆总质量越大时( )
A. 电压表的示数越大
B. 电压表的示数越小
C. 电流表的示数越大
D. 电流表的示数越小

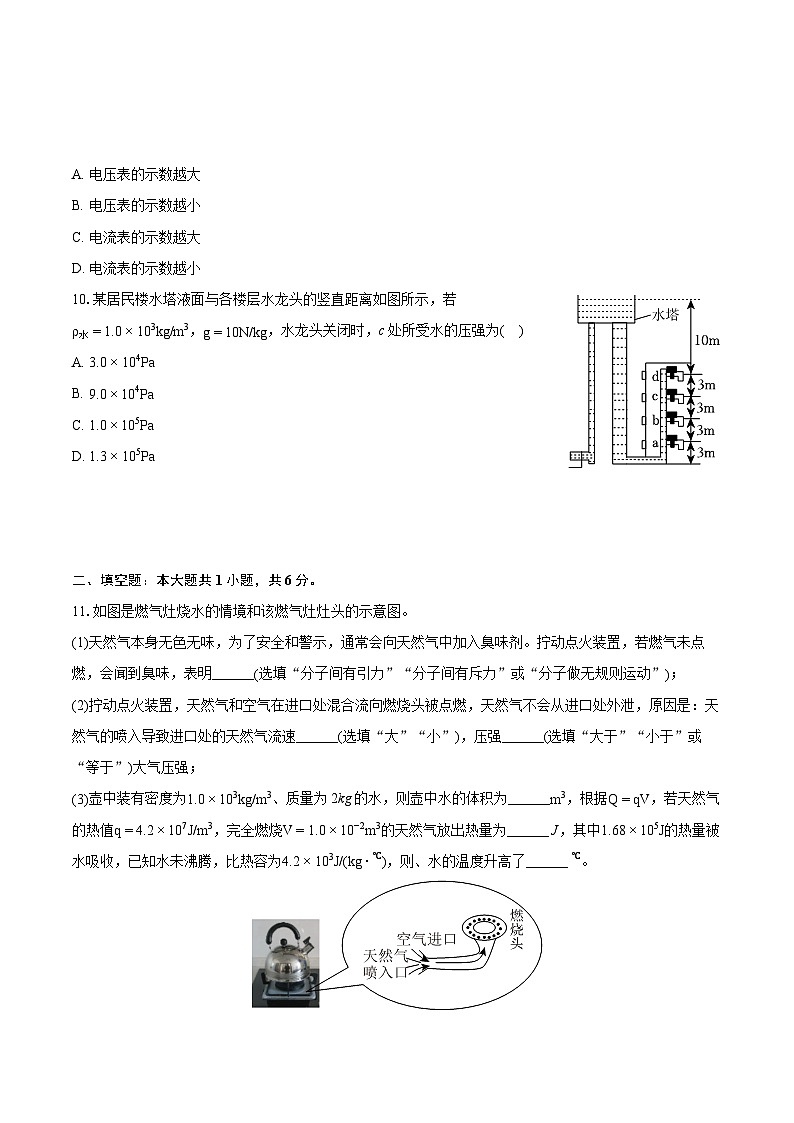

10.某居民楼水塔液面与各楼层水龙头的竖直距离如图所示，若ρ水=1.0×103kg/m3，g=10N/kg，水龙头关闭时，c处所受水的压强为( )
A. 3.0×104Pa
B. 9.0×104Pa
C. 1.0×105Pa
D. 1.3×105Pa
二、填空题：本大题共1小题，共6分。
11.如图是燃气灶烧水的情境和该燃气灶灶头的示意图。
(1)天然气本身无色无味，为了安全和警示，通常会向天然气中加入臭味剂。拧动点火装置，若燃气未点燃，会闻到臭味，表明______(选填“分子间有引力”“分子间有斥力”或“分子做无规则运动”)；
(2)拧动点火装置，天然气和空气在进口处混合流向燃烧头被点燃，天然气不会从进口处外泄，原因是：天然气的喷入导致进口处的天然气流速______(选填“大”“小”)，压强______(选填“大于”“小于”或“等于”)大气压强；
(3)壶中装有密度为1.0×103kg/m3、质量为2kg的水，则壶中水的体积为______m3，根据Q=qV，若天然气的热值q=4.2×107J/m3，完全燃烧V=1.0×10−2m3的天然气放出热量为______ J，其中1.68×105J的热量被水吸收，已知水未沸腾，比热容为4.2×103J/(kg⋅℃)，则、水的温度升高了______ ℃。
三、实验探究题：本大题共2小题，共16分。
12.在学习“电与磁”后，某小组做了如下实验研究。
(1)如图甲，将指南针水平放置在木板上，指南针静止时a端指向北方，则a端是指南针的______(选填“N极”“S极”)，这是因为地球周围存在______；
(2)为研究电磁铁磁性强弱与电流大小的关系，请完成下列实验内容：
①如图乙，漆包线绕在铁钉上构成一个电磁铁，将它平行指南针放置在木板上；
②请用笔画线表示接线，按要求将图乙中的电源、开关、电流表、滑动变阻器和电磁铁连成串联电路(有部分导线已连接)。要求如下：
Ⅰ.合上开关K，指南针在电磁铁的作用下，静止时a端仍然指向北方；
Ⅱ.滑动变阻器滑片P由C端向D端移动时，电流表的示数减小；
③电磁铁磁性强弱可以通过电磁铁吸引大头针的数目来判断。为研究线圈匝数一定时，电磁铁磁性强弱与电流大小的关系，请设计记录实验数据的表格；
④某次实验，电流表示数如图丙，此时电流为______ A。
13.实验小组在探究弹簧伸长量(x)与弹簧受到拉力(F)关系的实验中，得到如图甲所示的F−x关系图象(图线记为a)。
(1)分析图甲的数据，得到实验结论：弹簧受到的拉力弹簧的伸长量=常量(设为k)，则比值k的单位是______，这根弹簧 k的大小为______；
(2)把这根弹簧截去一部分，剩余部分弹簧的k是否会发生变化？实验小组的同学对此产生了兴趣并提出了各自的猜想：
甲同学：因为是同一根弹簧，所以k不变。
乙同学：因为弹簧变短了，所以k变小。
丙同学：因为弹簧变短了，所以k变大。
为验证猜想，他们对剩余部分弹簧进行如下探究：
①把弹簧悬挂在竖直的刻度尺旁，静止时如图乙，则此时弹簧长度为______ cm；
②在弹簧下端挂上钩码，某次弹簧静止时如图丙所示，每个钩码的重力为0.5N，则弹簧下端受到钩码的拉力F=______ N，此时弹簧的伸长量x=______ cm；
③多次改变悬挂钩码的数量，实验数据记录如表；
④根据表中的数据，请在甲图中描点，并画出F−x图象(对应图线记为b)；
⑤比较图线a、b，可以判断______(选填“甲”“乙”或“丙”)同学的猜想是正确的。
四、计算题：本大题共5小题，共38分。
14.如图，光线a(图中未画出)射到平面镜上，其反射光线b平行凸透镜的主光轴，b经凸透镜折射后，射到屏上的A点。
(1)画出光线a；
(2)画出光线b经凸透镜折射后的光路，并标出凸透镜右侧的焦点F；
(3)保持光线a不变，若平面镜转动角度小于90∘，则______(选填“顺时针”“逆时针”)转动平面镜，可使a的反射光线通过凸透镜光心O。
15.如图，某同学将篮球掷向地面，经过甲位置后碰到地面，接着向上反弹经过乙位置，忽略空气的作用力。
(1)篮球直径为24.6______(选填“mm”“cm”或“dm”)，质量为0.6kg，g取10N/kg，则该篮球受到的重力为______ N；
(2)请在图中乙位置画出篮球的受力示意图；
(3)篮球经过甲、乙两位置时的机械能和重力势能如表所示，则篮球与地面碰撞过程损失的机械能为______ J，在乙位置时的动能为______ J。
16.如图甲，质量不计的晾晒架钩在支撑物上，挂上衣服后，晾晒架可看成以O为支点的杠杆，图乙是其简化图，晾晒架上A、B、C、D四点在同一水平线上。
(1)B、C、D是挂衣处，同一件衣服挂在B时，A点受到的支持力最小，请说明理由：______，若衣服重为3.6N，则此支持力最小值为______ N；
(2)请在图乙中：①画出B点受到衣服的拉力F，②画出拉力F的力臂l。
17.某电热敷腰带如图甲所示，有高温、中温和低温三个挡位，图乙是内部简化电路图，R1、R2、R3为加热电阻，其中R1、R2的阻值均为1100Ω，通过旋转开关可以实现挡位切换。把电热敷腰带接入220V的家庭电路中，
(1)旋转开关转至______(选填“ab”“bc”“cd”或“de”)时，电热敷腰带处于高温挡工作，理由是：______；
(2)电热敷腰带在高温挡工作时的总电流为0.25A，求通电10min消耗的电能；
(3)旋转开关转至bc时，电热敷腰带的功率为22W，求电路的总电流；
(4)旋转开关转至cd时，求电热敷腰带的功率。
18.如图，吊车在建筑工地进行作业时，由支腿将吊车撑起并脱离地面，吊臂上的滑轮组在1s内，将重为9×103N的建筑材料沿竖直方向匀速提升1m，滑轮组上钢丝绳自由端受到的拉力F为5×103N。
(1)支腿做成“
”形而非“
”形的作用是：______；
(2)求钢丝绳自由端的移动速度；
(3)求拉力F的功率和滑轮组的机械效率。
答案和解析
1.【答案】B
【解析】解：光纤通信，光从光导纤维的一端射入，在内壁上多次反射，从另一端射出，故ACD错误，B正确。
故选：B。
光纤通信，光从光导纤维的一端射入，在内壁上多次反射，从另一端射出，这样就把它携带的信息传到了远方。
该题考查了光纤通信原理，常识性考查，基础简单。
2.【答案】C
【解析】解：由表中数据可知，鸟鸣的频率5000Hz，猫叫的频率800Hz，则鸟鸣的音调高于猫叫的音调；由表中数据可知，鸟鸣声音的响度为30dB，猫叫声音的响度为60dB，则猫叫的响度较大。
故选：C。
(1)频率是物体在1s内振动的次数；音调跟频率有关，频率越大，音调越高；
(2)振幅是物体振动时偏离原位置的大小，偏离原位置越大，振幅越大；在距离一定时，响度只跟振幅有关，振幅越大，响度越大。
本题考查了声音的特征，从表中获取相关信息是解题的关键。
3.【答案】C
【解析】解：可再生能源的概念：像风能、水能、太阳能等可以在自然界源源不断地得到，把它们称为可再生能源。不可再生能源的概念：化石能源、核能等能源会越用越少，不能在短期内从自然界得到补充，这类能源称为不可再生能源。
沼气是作物秸秆发酵而来的，属于可再生能源。不可再生能源包括化石能源、核能等。煤、石油、天然气都属于化石能源，是不可再生能源。
风能、水能既是来自太阳辐射的能源，又是可再生能源能源。
故选：C。
根据可再生能源和不可再生能源的概念分析。
本题考查有关能源的基础知识。
4.【答案】B
【解析】解：把吸盘压在竖直的玻璃墙上，挤出空气，它就“吸”在玻璃墙上静止不动，吸盘静止属于平衡状态，受平衡力，吸盘所受的重力与摩擦力平衡，这两个力大小相等，方向相反，摩擦力与重力大小相等，摩擦力与重力方向相反，摩擦力方向竖直向上。分析吸盘所受的摩擦力：
A、方向竖直向下，错误；
B、方向竖直向上，正确；
C、大于其所受的重力，错误；
D、小于其所受的重力，错误。
故选：B。
(1)吸盘静止属于平衡状态，受平衡力；
(2)相互平衡的两个力，一定大小相等，方向相反。
主要考查二力平衡条件，属于简单、基础题。
5.【答案】C
【解析】解：A、黑板、墙壁和玻璃都容易“出水”，是空气中的水蒸气遇冷液化形成的小水珠，故A错误；
B、黑板、墙壁和玻璃都容易“出水”，是水蒸气遇冷液化形成的，故B错误；
C、黑板、墙壁和玻璃都容易“出水”，是水蒸气遇冷液化形成的，液化过程放热，故C正确；
D、“出水”，是水蒸气遇冷液化形成的，液化过程放热，故D错误。
故选：C。
(1)物质由液态变成气态，叫汽化；物质由气态变液体叫液化；
(2)汽化过程吸热，液化过程放热。
要注意区分汽化和液化的概念及吸热、放热过程。
6.【答案】A
【解析】解：某潜水艇从a处高密度海水区驶入b处低密度海水区时，由于V排不变，海水密度减小，由F浮=G排=ρ液gV排可知其受到的浮力减小、其排开液体的重力减小，故A正确。
故选：A。
利用F浮=G排=ρ液gV排分析即可。
本题考查阿基米德原理的应用，难度不大。
7.【答案】D
【解析】解：AB、云层由于相互摩擦而带电，其实质是电子的转移，并不是创造了电荷，云层因得到电子而带负电，故AB错误；
CD、带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电，负电荷从云层向避雷针方向移动，电流方向是从避雷针流向云层，故C错误、D正确。
故选：D。
(1)云层由于相互摩擦而带电，其实质是电子的转移，并不是创造了电荷，得到电子的带负电，失去电子的带正电；
(2)放电时，负电荷从云层向避雷针方向移动；物理学中规定，电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反。
本题考查摩擦起电的实质和电流方向的判断，难度不大。
8.【答案】D
【解析】解：LED灯发光，说明LED灯的支路是正常的；电风扇停止工作，说明电风扇的支路断路；用试电笔检测插座两孔，氖管均发光，这说明左右两孔与火线之间是连接的，所以故障是b、c之间断路了，故ABC错误，D正确。
故选：D。
电路的故障有两种：短路和断路；根据用电器的工作情况、氖管的发光情况判定电路的故障。
本题考查家庭电路故障的分析，相对比较简单，属于基础题。
9.【答案】A
【解析】解：由图可知，R0和滑动变阻器R的最大阻值串联，电流表测电路中的电流，电压表测滑动变阻器R上半部分电压；闭合开关S，车辆总质量越大时，滑动变阻器滑片向下移动，电压表所测部分电阻长度增大，电阻变大，根据串联分压原理可知，电压表示数变大；因滑片向下移动过程中，电路的总电阻不变，根据欧姆定律可知，电路的电流大小不变，即电流表示数不变，故A正确，BCD错误。
故选：A。
分析电路连接，根据串联分压原理结合欧姆定律分析回答。
本题考查了串联电路特点和欧姆定律的应用，分析电路连接是解题的关键。
10.【答案】D
【解析】解：c处到水面的距离为：h=10m+3m=13m，
则c处所受水的压强为：p=ρgh=1×103kg/m3×10N/kg×13m=1.3×105Pa。
故选：D。
利用液体压强公式可求出c处所受水的压强。
此题考查液体压强公式的应用和计算，属于基础题、难度不大。
11.【答案】分子做无规则运动 大 小于 2×10−3 4.2×105 20
【解析】解：(1)拧动点火装置，若燃气未点燃，会闻到臭味，这是臭味分子扩散到空气中的结果，属于扩散现象，说明臭味分子在永不停息地做无规则运动；
(2)因为流体速越大的地方压强越小，所以进口处天然气流速大，压强小于大气压，天然气和空气在大气压的作用下流向燃烧头，而天然气不会向空气中泄漏；
(3)壶中装有密度为1.0×103kg/m3、质量为2kg的水，则壶中水的体积为：
V水=mρ水=2kg1.0×103kg/m3=2×10−3m3；
完全燃烧V=1.0×10−2m3的天然气放出热量为：
Q放=qV=4.2×107J/m3×1.0×10−2m3=4.2×105J，
根据Q吸=c水m水Δt可知，水升高的温度为：
Δt=Q吸cm=1.68×105J4.2×103J/(kg⋅℃)×2kg=20℃。
故答案为：(1)分子做无规则运动；(2)大；小于；(3)2×10−3；4.2×105；20。
(1)一切物质的分子在永不停息地做无规则运动；
(2)流体的压强跟流速有关，流体流速越大的地方压强越小，流速越小的地方压强越大；
(3)根据密度公式求出水的体积；根据Q放=qV求出完全燃烧V=1.0×10−2m3的天然气放出热量，利用Q吸=c水m水Δt求出水升高的温度。
本题考查了分子的热运动、流体压强与流速的关系、密度公式、燃料完全燃烧放热公式和吸热公式的应用，综合性较强，但难度不大。
12.【答案】N 地磁场 0.6
【解析】解：(1)指南针静止时a端指向北方，a是指南针的N极，这是因为它受到了地磁场的作用；
(2)合上开关K，指南针在电磁铁的作用下，静止时a端仍然指向北方，根据安培定则判断铁钉的上部与负极相连，滑动变阻器滑片P由C端向D端移动时，电流表的示数减小，则互动变阻器连接A端，连接电路如图所示：
；
(3)为研究线圈匝数一定时，电磁铁磁性强弱与电流大小的关系，控制线圈匝数一定，进行多次实验，设计数据记录表格如图所示：
；
(4)电流表的量程为0−3A，分度值为0.1A，则读数为0.6A。
故答案为：(1)N；地磁场；(2)；(3)
；(4)0.6。
(1)磁体静止时，指南的叫南极用字母S表示；指北的叫北极，用字母N表示；
(2)根据要求连接电路图；
(3)根据控制变量法以及多次实验的要求进行设计表格；
(4)根据电流表的量程和分度值进行读数。
本题考查了探究电与磁的实验，涉及到电路图的连接、实验表格的设计及电流表的读数，是一道综合实验题。
13.【答案】N/cm0.丙
【解析】解：(1)分析图甲的数据，得到实验结论：弹簧受到的拉力弹簧的伸长量=常量(设为k)，代入数值：k=Fx=3N6cm=0.5N/cm；
(2)①把弹簧悬挂在竖直的刻度尺旁，静止时如图乙，则此时弹簧长度为3.50cm，读数时，要有一位估读值；
②在弹簧下端挂上钩码，某次弹簧静止时如图丙所示，每个钩码的重力为0.5N，则5个钩码的拉力F=2.5N，此时弹簧的长度为6.00cm，伸长量x=2.50cm；
④根据表中的数据，请在甲图中描点，并画出F−x图象(对应图线记为b)，如图所示：
⑤比较图线a、b，可以判断，伸长量都为1cm 时，b所需的拉力更大，说明b的劲度系数更大，丙同学的猜想是正确的。
故答案为：(1)N/cm；0.5N/cm；(2)①3.50；②2.5；2.50；④如图所示；⑤丙。
(1)弹簧的弹性系数，也叫劲度系数，单位是N/cm；
(2)根据F=kx，变形得：k=Fx=3N6cm=0.5N/cm；
(3)测弹簧的长度，读数时，要读到分度值的下一位；
(4)求出弹簧剪短之后的劲度系数，通过比较得出结论。
本题是一道有关弹簧弹力的问题，通过图像，更好的理解弹簧的劲度系数。
14.【答案】顺时针
【解析】解：(1)光反射时，反射角等于入射角，图中反射光线与镜面夹角为45度，则与法线的夹角为90∘−45∘=45∘，因而入射角也是45∘，与镜面的夹角是45∘，光线竖直向上射向平面镜；
(2)连接光线b与A点是折射光线，与主轴的交点是焦点；如图所示：

(3)保持光线a不变，若平面镜转动角度小于90∘，使a的反射光线通过凸透镜光心O，则入射光线与反射光线的夹角变小，说明入射角变小，则必须将法线靠近入射光线，即将平面镜顺时针转动一定的角度。
故答案为：(1)见解答；(2)见解答；(3)顺时针。
(1)根据反射角等于入射角作图；
(2)根据平行于主轴的光线经凸透镜折射后过焦点确定；
(3)根据反射定律确定转动方向。
本题考查光的反射和凸透镜的折射规律，属于中档题。
15.【答案】cm 6 1 2
【解析】解：(1)比较刻度尺上，24.6mm、24.6cm、24.6dm的长度，明显能看出，篮球的直径为24.6cm；该篮球受到的重力G=mg=0.6kg×10N/kg=6N；
(2)忽略空气的作用力，图中乙位置篮球只受重力，受力示意图如图所示：
(3)篮球经过甲、乙两位置时的机械能和重力势能如表所示，机械能有13J变为12J，篮球与地面碰撞过程损失的机械能为1J；在乙位置时机械能为12J，其中重力势能10J，所以在乙位置时的动能为2J。
故答案为：(1)cm；6；(2)如图所示；(3)1；2。
(1)比较刻度尺上，24.6mm、24.6cm、24.6dm的长度；
(2)利用G=mg计算篮球受到的重力；
(3)忽略空气的作用力，空中飞行的篮球，只受重力；
(4)动能与势能的总和称为机械能。
主要是要记住：动能与势能的总和称为机械能。
16.【答案】衣服挂在B点时，阻力臂最小 4
【解析】解：(1)衣服挂在B点时，阻力臂最小，根据F1L1=F2L2可知，此时最省力，A点受到的支持力最小；衣服重为3.6N，最小阻力臂为0.20m，动力臂为0.18m，根据F1L1=F2L2可知，最小动力F1=F2L2L1=3.6N×；
(2)受到衣服的拉力F竖直向下，过O点做力的垂线即为力臂，具体图示如下：
。
故答案为：(1)衣服挂在B点时，阻力臂最小；4；(2)见上图。
(1)根据杠杆的平衡条件，动力臂和阻力一定时，阻力臂越小，动力越小；
(2)从支点到力的作用线的垂直距离叫做力臂。
本题考查最小力和力臂的画法以及杠杆平衡条件，属于基础题。
17.【答案】de 电路中的总电阻最小，总功率最大
【解析】解：(1)由图乙可知，当开关接ab时，电路开路，
当开关接bc时，R1、R2串联，根据串联电路的电阻特点可知，此时电路中的总电阻最大，由P=U2R可知，电路中的总功率最小，电热敷腰带处于低温挡；
当开关接de时，R2、R3并联，根据并联电路的电阻特点可知，此时电路中的总电阻最小，总功率最大，电热敷腰带处于高温挡；
当开关接cd时，只有R2工作，电热敷腰带处于中温挡；
(2)电热敷腰带在高温挡工作时的总电流为0.25A，通电10min消耗的电能：W=UIt=220V×0.25A×10×60s=33000J；
(3)旋转开关转至bc时，电热敷腰带的功率为22W，由P=UI可知，此时电路的总电流：I′=P低U=22W220V=0.1A；
(4)旋转开关转至cd时，电热敷腰带的功率：P中=U2R2=(220V)21100Ω=44W。
答：(1)de；电路中的总电阻最小，总功率最大；
(2)电热敷腰带在高温挡工作时的总电流为0.25A，通电10min消耗的电能为33000J；
(3)旋转开关转至bc时，电热敷腰带的功率为22W，电路的总电流为0.1A；
(4)旋转开关转至cd时，电热敷腰带的功率为44W。
(1)由图乙可知，当开关接ab时，电路开路，当开关接bc时，R1、R2串联，当开关接cd时，只有R2工作，当开关接de时，R2、R3并联，根据串并联电路的特点和P=U2R可知电热敷腰带不同挡位的电路连接；
(2)根据W=UIt求出通电10min消耗的电能；
(3)根据P=UI求出旋转开关转至bc时电路的总电流；
(4)根据P=U2R可求出旋转开关转至cd时，电热敷腰带的功率。
本题考查串并联电路的特点、电功公式以及电功率公式的应用，能分析不同状态下的电路连接是解题的关键。
18.【答案】增大受力面积，减小压强
【解析】解：(1)支腿做成“”形而非“”形的作用是增大受力面积，减小压强；
(2)在1s内，竖直方向匀速提升1m，由图可知有三段绳子承担物重，s=3h=3×1m=3m，钢丝绳自由端的移动速度v=st=3m1s=3m/s；
(3)①钢丝绳自由端移动的速度：v=3m/s，
拉力做功的功率：P=Fv=5×103N×3m/s=1.5×104W；
②滑轮组的机械效率：η=W有用W总=GhFs=9×103N×1m5×103N×3m=60%。
答：(1)增大受力面积，减小压强；
(2)钢丝绳自由端的移动速度3m/s；
(3)拉力F的功率和滑轮组的机械效率分别为1.5×104W、60%。
(1)根据p=FS判断；
(2)根据s=nh和v=st解答；
(3)①利用P=Fv求拉力做功的功率；
②利用η=W有用W总求滑轮组的机械效率；
本题使用滑轮组时绳子自由端的拉力公式、功率公式和机械效率公式的应用，关键是从图中得出滑轮组绳子的有效股数。声音
鸟鸣
猫叫
声音的频率/Hz
5000
800
声音强弱的等级/dB
30
60
弹簧受到的拉力F/N
0
1.0
2.0
3.0
4.0
5.0
弹簧的伸长量x/cm
0
1.00
2.00
3.00
4.00
5.00
位置
机械能/J
重力势能/J
甲
13
6
乙
12
10
电磁铁(线圈)
50匝
100匝
实验次数
1
2
3
1
2
3
电流/A
0.5
1.0
1.5
0.5
1.0
1.5
吸引铁钉数目/枚
电磁铁(线圈)
50匝
100匝
实验次数
1
2
3
1
2
3
电流/A
0.5
1.0
1.5
0.5
1.0
1.5
吸引铁钉数目/枚
