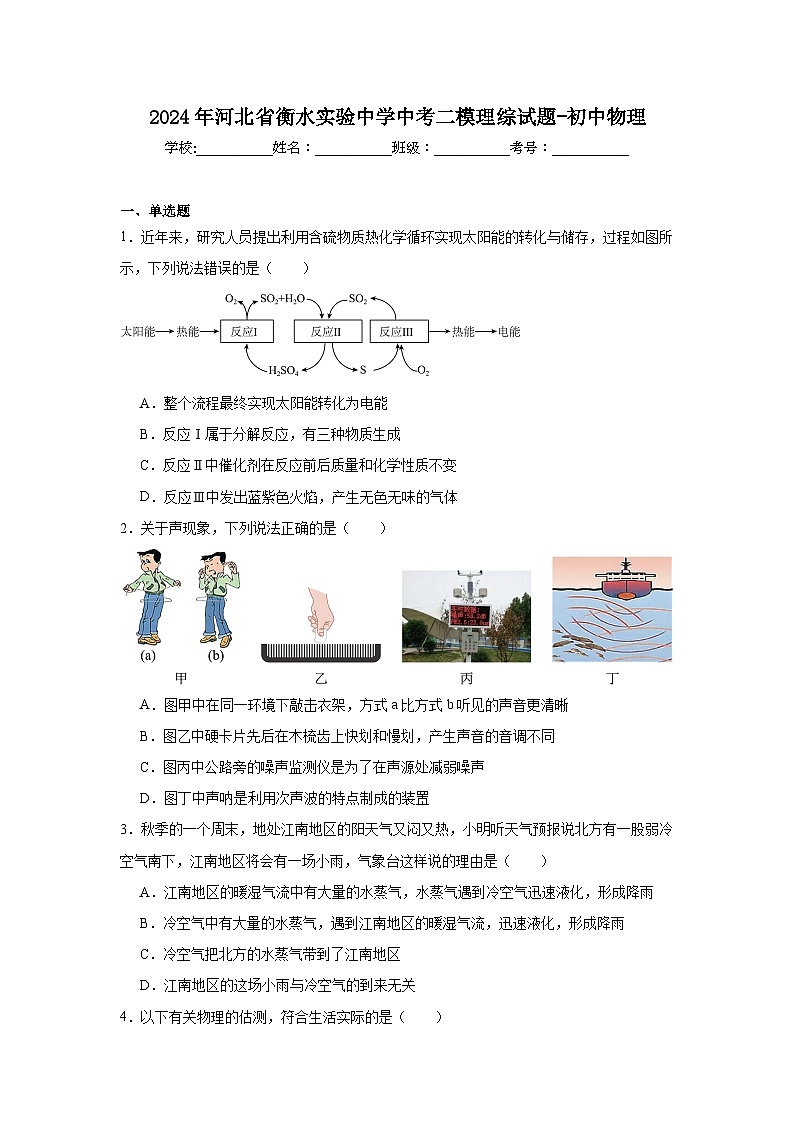

2024年河北省衡水实验中学中考二模理综试题-初中物理
展开
这是一份2024年河北省衡水实验中学中考二模理综试题-初中物理，共17页。试卷主要包含了单选题，多选题，填空题，实验题，综合题，计算题等内容，欢迎下载使用。
一、单选题
1．近年来，研究人员提出利用含硫物质热化学循环实现太阳能的转化与储存，过程如图所示，下列说法错误的是（ ）
A．整个流程最终实现太阳能转化为电能
B．反应Ⅰ属于分解反应，有三种物质生成
C．反应Ⅱ中催化剂在反应前后质量和化学性质不变
D．反应Ⅲ中发出蓝紫色火焰，产生无色无味的气体
2．关于声现象，下列说法正确的是（ ）
A．图甲中在同一环境下敲击衣架，方式a比方式b听见的声音更清晰
B．图乙中硬卡片先后在木梳齿上快划和慢划，产生声音的音调不同
C．图丙中公路旁的噪声监测仪是为了在声源处减弱噪声
D．图丁中声呐是利用次声波的特点制成的装置
3．秋季的一个周末，地处江南地区的阳天气又闷又热，小明听天气预报说北方有一股弱冷空气南下，江南地区将会有一场小雨，气象台这样说的理由是（ ）
A．江南地区的暖湿气流中有大量的水蒸气，水蒸气遇到冷空气迅速液化，形成降雨
B．冷空气中有大量的水蒸气，遇到江南地区的暖湿气流，迅速液化，形成降雨
C．冷空气把北方的水蒸气带到了江南地区
D．江南地区的这场小雨与冷空气的到来无关
4．以下有关物理的估测，符合生活实际的是（ ）
A．中学生跑完用时约B．正常人的体温为
C．人正常骑车的功率约为D．家用电视机正常工作时的电流约为
5．下列四幅光路图能正确解释生活中现象的是（ ）
A．水中的潜水员看见岸上的物体B．光从室外透过窗户玻璃进入室内
C．太阳在树荫下形成的圆形光斑D．人观察对岸的树木在水中倒影
6．将物体放在距凸透镜处时，可在凸透镜另一侧的光屏上成一个倒立、放大的清晰像。现将该物体向凸透镜移近，关于凸透镜的焦距以及再次成像，以下说法正确的是（ ）
①凸透镜的焦距可能为；
②凸透镜的焦距可能为；
③将光屏远离透镜移动适当距离，一定能再次成倒立、放大的清晰像；
④将光屏远离透镜移动适当距离，可能在光屏上不能再次成像
A．①③B．②④C．①④D．②③
二、多选题
7．如图所示，利用激光灯、可折转的光屏、平面镜等器材探究光的反射规律。下列说法正确的是（ ）
A．光屏能显示光路，是因为发生了漫反射
B．验证“反射角等于入射角”时，入射角不能为0
C．验证“光路可逆”时必须用两个激光灯
D．将左侧光屏向后折转，是为了探究“反射光线、入射光线与法线是否在同一平面内”
8．甲，乙两名中学生在操场上沿直跑道跑步，他们通过的路程和时间关系如图所示，则下列说法中正确的是（ ）
A．6~12s内，甲、乙都做匀速直线运动
B．0~10s内，甲通过的路程比乙少10m
C．6~12s内，甲、乙的平均速度相等
D．0~12s内，甲前一半路程的平均速度大于其后一半路程的平均速度
三、单选题
9．图甲电路中电源电压不变，小灯泡L标有“ ”字样，定值电阻，电流表量程为，滑动变阻器规格为“ ”，当闭合、接2时，当滑动变阻器的滑片在某两点间滑动时，小灯泡的电功率随其两端电压变化的图像如图乙，则（ ）
A．闭合接1时，电路的最小功率为
B．闭合接1时，在内产生的热量最多为
C．闭合接2时，滑动变阻器接入电路的电阻范围为
D．闭合接2时，小灯泡实际功率为时，滑动变阻器的功率为
四、填空题
10．北方寒冷的冬天，居民楼的玻璃窗上会结“冰花”，“冰花”是水蒸气 （填物态变化的名称）生成的，出现在玻璃窗的 表面（选填“内”或“外”），此时小芳拿起湿抹布去擦时，抹布却粘在了玻璃上，这是因为发生了 （填物态变化的名称）现象．
11．观测日食不能用肉眼直接对着太阳，如果没有专用的太阳滤镜，可采用如图简便方法：一是准备一盆黑墨水置于阳光下，在脸盆中观察太阳的像，这是利用 成像原理；二是将手指展开互相垂直叠放，只留有小缝隙，对着阳光，在白纸上观察太阳的像，这是利用了 成像的原理。形成日食时太阳、地球、月球正好在同一直线上，处在中间位置的是 。（选填“太阳”“地球”或“月球”）
12．元旦期间，小明一家人来到骆马湖游玩，看到了很多美丽的景象。
（1）图甲是小明在湖边漫步，发现水中的鱼儿在树叶的倒影间穿行，树叶的倒影是光的 形成的像，看见的水中的鱼儿是光的 形成的像；
（2）图乙是小明爸爸用无人机进行了空中摄影，此时相机中成倒立、 的实像，为了拍到骆马湖的全景，无人机需要飞得更 （选填“高”或“低”）一些；
（3）图丙是小明观察到小船上和岸上各有一面红旗，它们的飘动方向如图所示，则小船向 （选填“左”或“右”）运动，小船的速度 （选填“大于”、“小于”或“等于”）风速。
13．小明设计了如图甲所示的模拟调光灯电路，电源电压恒定，，闭合开关后，将滑动变阻器的滑片由最右端向左移动，直至灯泡L正常发光。此过程中，电流表A的示数随两电压表（未画出）示数变化关系图像如图乙所示，则电源电压为 V；小灯泡正常发光时的功率为 W；图像②表示 （选填“”或“”）的电流随电压变化关系；再串联一个 Ω的电阻后，的滑片可自由移动，灯泡能正常发光且安全。
五、实验题
14．在“探究凸透镜成像规律”的实验中。
（1）将蜡烛，透镜和光屏放在光具座上，并使烛焰和光屏的中心在凸透镜的 上；图甲中烛焰在光屏上恰好成一清晰的像。
（2）若保持蜡烛和光屏的位置不变，把凸透镜移至 刻度线处，也能在光屏上呈现清晰的像，生活中的 就是根据这一成像原理工作的。
（3）小明根据实验数据作出的图像如图乙所示，若小明想利用此透镜观察报纸上的字，他应将透镜放在距离报纸小于 范围之内。
（4）蜡烛由于燃烧而变短了一点，为了让像成在光屏中央，应将透镜向 （选填“上”或“下”）移动一点。
（5）图甲中将一只眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，将蜡烛向左移动，光屏上再次呈现清晰的像，该眼镜片可以用来矫正 （选填“近视”或“远视”）眼。
六、综合题
15．图甲是药液自动添加模拟装置，装有药液的容器置于压敏电阻上保持水平接触挤压，已知电源电压，容器质量忽略不计，当导线1中的电流时，感应开关K闭合，药液泵启动向容器中添加药液，药液添加至导线1中的电流时，感应开关K断开，药液泵停止工作。阻值与所施加压力F的关系图线如图乙所示，将S闭合，药液自动添加模拟装置开始工作。
（1）若仅将桶中药液质量减少，则受到的压力变 ，导线1中的电流变 ；
（2）若电阻箱调至，则药液泵工作时，桶中的药液质量最大可达多少千克？( )
（3）若要使药液泵刚启动时容器中的药液质量更大，可将电阻箱的阻值调 ；
（4）图丙是压敏电阻消耗的最大电功率与电阻箱R的阻值关系图像，由图像可知：
①与R的关系：与R成 比；
②当电阻箱R的阻值为且消耗的电功率最大时，桶中药液质量为 。
七、计算题
16．下表是小欣家电热水壶的铭牌，在正常工作时，若将如图所示该电热水壶装满水。（不计热量损失，水的比热容是，外界气压为1标准大气压，）
(1)将一壶水从20℃加热至70℃需要吸收热量多少J？
(2)烧开一壶水需要8min，求此加热过程的效率？
17．如图所示，水平桌面的右端固定一定滑轮，小盘通过一绕过定滑轮的细绳与桌面上重为4N，底面积为的木块相连，当小盘内放有重为1N的砝码时，木块正好做匀速直线运动，在2s内里前进了0.6m。（不计小盘、绳重及绳与滑轮的摩擦）求：
（1）木块对桌面的压强；
（2）木块受到的拉力；
（3）拉力做的功和功率。
××牌电水壶
额定电压
220V
额定功率
1000W
容积
1.0L
参考答案：
1．D
【详解】A．由图可知， 整个流程实现太阳能转化为电能，故A正确，不符合题意；
B．反应Ⅰ是分解反应，生成物包括SO2、O2 和 H2O，共三种物质，故B正确，不符合题意；
C．反应Ⅱ中提到催化剂，是化学反应的特性，催化剂在反应前后质量和化学性质不变，故C正确，不符合题意；
D．反应Ⅲ中燃烧产生SO2，SO2 是有毒且具有刺激性气味的气体，故D错误，符合题意。
故选D。
2．B
【详解】A．图甲中a方式敲击衣架产生的声音是通过空气传入人耳的，b方式是通过线传入人耳，而固体传播声音的效果比气体要好，那么b方式听到的声音更清晰，故A错误；
B．图乙中，硬卡片在木梳齿上划动的快慢不同，梳齿振动的快慢不同，产生的声音的音调也不同，故B正确；
C．图丙中，噪声监测仪只能显示噪声的强弱，不能减弱噪声，故C错误；
D．图丁中，声呐是利用超声波的特点工作的，故D错误。
故选D。
3．A
【详解】秋季的一个周末，地处江南地区的阳天气又闷又热，江南地区的暖湿气流中有大量的水蒸气，当北方一股弱冷空气南下后，水蒸气遇到冷空气迅速发生液化，形成降雨，即预测江南地区将会有一场小雨。
故选A。
4．D
【详解】A．中学生跑完100m用时约为15s，50m一般不小于于7s，故A不符合题意；
B．正常人的体温为37℃，变化幅度很小，故B不符合题意；
C．中学生正常匀速骑自行车时，自行车受到的阻力约为20N，则人蹬车时的动力
F=f=20N
骑车的速度约为5m/s，所以骑车的功率约
故C不符合题意；
D．家庭电路电压为220V，一般来说电视机的功率约为100W，根据可知，电视的工作电流约为
故D符合题意。
故选D。
5．C
【详解】A．水中的潜水员看见岸上的物体，是岸上的物体反射的光经过空气和水折射入人的眼睛，故A不符合题意；
B．在折射中，空气中的入射角或折射角最大。光从室外透过窗户玻璃进入室内，空气中的入射角和折射角相等，且大于玻璃中的入射角和折射角，故B不符合题意；
C．太阳在树荫下形成的圆形光斑，是太阳光线经过树叶缝隙沿直线传播所成的像，是小孔成像，故C符合题意；
D．人观察对岸的树木在水中倒影，是岸上的树木反射的光经过水面反射后进入人的眼睛，故D不符合题意。
故选C。
6．C
【详解】依题意得
则
故①正确，②错误；
③由
得
现将该物体向凸透镜移近，物距变小，像距变大，则将光屏远离透镜移动适当距离，可能再次成倒立、放大的清晰像，故③错误，④正确，故C正确，ABD错误。
故选C。
7．AD
【详解】A．光照射在光屏上，在光屏发生漫反射，使光屏可以显示光路，故A正确；
B．入射角等于0°时，即入射光线与镜面垂直，反射光线也垂直于镜面射出，反射光线、入射光线、法线在一条直线上，故验证“反射角等于入射角”时，入射角可以为0°，故B错误；
C．证“光路可逆”时，如果让光线逆着反射的方向射向镜面，这时的入射角为原来的反射角，观察这时的反射角是否为原来的入射角，从而验证光路是否可逆，用笔在屏上画出即可，不必用两个激光灯，故C错误；
D．为了探究“反射光线、入射光线与法线是否在同一平面内”，要向后折反射光线的那侧，即左侧光屏，故D正确。
故选AD。
8．BC
【详解】A．由图知，乙的路程和时间关系图像为过原点的直线，说明乙做匀速直线运动，甲的路程和时间关系图像为曲线，甲做变速直线运动，故A错误；
B．由于乙做匀速直线运动，速度不变，且乙在12s的时间内通过的路程为60m。所以乙10s通过的路程为
由图知甲在10s时间内通过的路程为40m，所以0~10s内，甲通过的路程比乙少10m，故B正确；
C．6~12s时间段内，甲、乙起点和终点相同，即通过的路程相同，所用的时间也相同，由可知，甲、乙的平均速度相等，故C正确；
D．0~12s内，甲前一半路程（30m）所用的时间为6s，后一半路程（30m）所用的时间为
由可知，甲前一半路程的平均速度等于其后一半路程的平均速度，故D错误。
故选BC。
9．B
【详解】A．闭合S、S1接1时，R1、R2串联，电流表测电路中的电流。当滑动变阻器接入电路的阻值最大时，通过电路的电流最小，电路的总功率最小，则通过电路的最小电流为
电路的最小功率为为
P小=UI小=9V×0.3A=2.7W
故A错误；
B、闭合S、S1接1时，R1、R2串联，因串联电路各处电流相等，电流表量程为0~0.6A，滑动变阻器R1规格为“20Ω 1A”，所以通过电路的最大电流为0.6A，则R2在1min内产生的热量最多为
Q=I2R2t=(0.6A)2×10Ω×1×60s=216J
故B正确；
CD．闭合S、S1接2时，灯泡和滑动变阻器串联，电流表测通过电路的电流，小灯泡L标有“6V 3W”字样，则灯泡正常发光时的电流为
根据串联电路电流规律可知，通过电路的最大电流为0.5A，此时灯泡正常发光，因串联电路总电压等于各部分电压之和，则此时滑动变阻器两端的电压
U1=U-UL=9V-6V=3V
所以滑动变阻器接入电路的最小阻值为
由乙图可知，灯泡两端的电压最小为3V时，灯泡的实际功率最小为1W，说明此时变阻器接入电路的阻值最大，则此时电路中的电流为
此时滑动变阻器两端的电压为
U1'=U-U实=9V-3V=6V
则滑动变阻器接入电路的最大阻值为
所以滑动变阻器接入电路的电阻范围为6~18Ω，小灯泡的实际功率为1W时，滑动变阻器的功率为
故CD错误。
故选B。
10． 凝华 内 凝固
【详解】冰花是室内较温暖的水蒸气遇到温度很低的玻璃，发生了凝华现象，从而形成固态的冰花；且出现在玻璃的内表面，因为室内气温较高，水蒸气才会遇冷凝华；湿抹布上有较多的水，当水遇到温度很低的玻璃时，水遇冷发生了凝固现象，使抹布与玻璃粘在一起．
11． 平面镜 小孔 月球
【详解】[1]一盆黑墨水置于阳光下，水面相当于平面镜，太阳在水面成像，应用了平面镜成像原理；
[2]指间的缝隙形成小孔，太阳经小孔在白纸上成像，应用了小孔成像的原理。当太阳、月球、地球在同一直线上，月球处在太阳和地球中间，月球挡住了沿直线传播的光，地球上的人看不到太阳便发生了日食现象，日食是由光的直线传播形成的；
12． 反射 折射 缩小 高 右 大于
【详解】（1）[1]树叶的倒影属平面镜成像现象，其原理是光的反射。
[2]看见的水中的鱼儿是由于光线从水中斜射入空气发生偏折进入了人的眼睛，我们看到水中的鱼，其实看到的是鱼的虚像，是由光的折射形成的。
（2）[3]摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像。
[4]为了镜头里能出现更多景色，需要将像拍摄小些，根据“物远像近像变小”知，需要无人机飞的高些来增大物距。
（3）[5]由岸上的红旗的飘动方向知道，此时的风向右刮。
[6]小船上的旗向左刮，这说明小船是向右运动的，且小船的运动速度大于风的运动速度。
13． 12 1.6 滑动变阻器R 15
【详解】[1][2][3]闭合开关，定值电阻、灯泡、滑动变阻器串联接入电路，电压表V1测滑动变阻器两端的电压，电流表测通过电路的电流。将滑动变阻器R的滑片由最右端向左移动，直至灯泡L正常发光，当L正常发光时，通过电路的电流最大，根据串联分压原理可知，滑片移动过程中，滑动变阻器两端的电压变小，通过电路的电流变大，所以图像②表示R的电流、电压变化关系。由乙可知，此时通过电路的电流为0.4A，此时两电压表的示数都为6V，通过电路的最小电流为0.1A，此时两电压表的示数分别为2V和10V，因串联电路中各处的电流相等，且总电压等于各分电压之和，所以，由电流相等时两电压表的示数之和相等可知电源电压为
U=6V+6V=2V+10V=12V
定值电阻两端的电压为
U0=ILR0=0.4A×5Ω=2V
灯泡正常发光时的电压为
UL=U2-U0=6V-2V=4V
小灯泡正常发光时的功率为
PL=ULIL=4V×0.4A=1.6W
因为R的滑片可自由移动，且灯泡能正常发光，所以R的电阻可以为0，即R=0时，电路的电流为0.4A，灯泡的电阻为
灯泡正常发光时串联电路总电阻为
串联电阻的阻值为
R'=R总-RL-R0=30Ω-10Ω-5Ω=15Ω
14． 主光轴 40 投影仪 12 下 远视
【详解】（1）[1]为了使像成在光屏中央，应将烛焰中心和光屏的中心调整到凸透镜的主光轴上。
（2）[2][3]甲中烛焰在光屏上恰好成一清晰的像，此时物距为30.0cm，像距为20.0cm，根据光路的可逆性可知，若保持蜡烛和光屏的位置不变，把凸透镜移至40.0cm刻度线处，此时物距等于原来的像距，像距等于原来的物距，所以也能在光屏上呈现清晰的像，此时物距小于像距，成倒立、放大的实像，生活中的投影仪就是根据这一成像原理工作的。
（3）[4]由乙图可知，当
u=v=2f=24cm
时，成正立等大的实像，所以f=12cm。若小明想利用此透镜观察报纸上的字，他应将透镜放在距离报纸小于焦距的范围即小于12cm范围之内。
（4）[5]光屏上的像是倒立的，蜡烛由于燃烧而变短了一点，像会向上移动，为了使像成在光屏的中央，应将透镜向下移动。
（5）[6]将蜡烛向左移动，光屏上再次呈现清晰的像，说明该眼镜片对光有发散作用，是凹透镜，凹透镜可以用来矫正近视眼。
15． 小 大 5 小 反 15
【详解】解：（1）[1][2]仅将桶中药液质量减小，压敏电阻受到的压力将减小，由图像可知，RF受到的压力变小时，RF的阻值变小，由欧姆定律可知，电路中的电流变大，导线1中的电流变大。
（2）[3]若电阻箱R调至100Ω，当导线1中的电流I=0.04A时，感应开关K恰好断开，药液泵停止工作，此时电路的总电阻为
因串联电路中总电阻等于各分电阻之和，所以，此时
RF=R总-R=200Ω-100Ω=100Ω
由图乙可知，压敏电阻受到的压力F=50N。由于容器质量忽略不计，则压敏电阻受到的压力等于药液的重力，即
G液=F=50N
所以，由G=mg可得，桶中药液的质量为
即药液泵工作时，桶中的药液质量最大可达5kg。
（3）[4]容器中的药液质量越大时，压敏电阻受到的压力越大，由图乙可知，RF阻值越大，由导线1中的电流I′=0.05A时，药液泵启动可知，若要使药液泵刚启动时容器中的药液质量更大，应将电阻箱R的阻值调小。
（4）①[5]由图丙可知
PF×R=0.16W×100Ω=0.10W×160Ω=0.08W×200Ω=16W
即PF×R的乘积不变，则PF与R成反比。
②[6]当电阻箱R的阻值为200Ω且RF消耗的电功率最大时，由图丙可知，PF=0.08W，此时压敏电阻两端的电压为UF，则有
即
解得UF=4V，此时压敏电阻的阻值为
由图乙可知，压敏电阻受到的压力F'=150N，由于容器质量忽略不计，药液的重力为
G液'=F'=150N
则桶中药液的质量
16．(1)
(2)70%
【详解】解：（1）由可得满壶水的质量
水吸收的热量为
（2）烧开一壶水吸收的热量为
根据可得烧开一壶水消耗的电能为
此加热过程的效率为
答：（1）将一壶水从20℃加热至70℃需要吸收热量；
（2）烧开一壶水需要8min，求此加热过程的效率为70%。
17．（1）400Pa；（2）1N；（3）0.6J，0.3W
【详解】（1）木块放在水平桌上，此时木块对桌面的压力为
F=G木=4N
木块对桌面的压强为
（2）由于木块处于平衡状态，所以由力的平衡条件得
F拉=G砝码=1N
（3）拉力做的功
功率
答：（1）木块对桌面的压强为400Pa；
（2）木块受到的拉力为1N；
（3）拉力做的功为0.6J，功率为0.3W。
题号
1
2
3
4
5
6
7
8
9
答案
D
B
A
D
C
C
AD
BC
B
一、单选题
1．近年来，研究人员提出利用含硫物质热化学循环实现太阳能的转化与储存，过程如图所示，下列说法错误的是（ ）
A．整个流程最终实现太阳能转化为电能
B．反应Ⅰ属于分解反应，有三种物质生成
C．反应Ⅱ中催化剂在反应前后质量和化学性质不变
D．反应Ⅲ中发出蓝紫色火焰，产生无色无味的气体
2．关于声现象，下列说法正确的是（ ）
A．图甲中在同一环境下敲击衣架，方式a比方式b听见的声音更清晰
B．图乙中硬卡片先后在木梳齿上快划和慢划，产生声音的音调不同
C．图丙中公路旁的噪声监测仪是为了在声源处减弱噪声
D．图丁中声呐是利用次声波的特点制成的装置
3．秋季的一个周末，地处江南地区的阳天气又闷又热，小明听天气预报说北方有一股弱冷空气南下，江南地区将会有一场小雨，气象台这样说的理由是（ ）
A．江南地区的暖湿气流中有大量的水蒸气，水蒸气遇到冷空气迅速液化，形成降雨
B．冷空气中有大量的水蒸气，遇到江南地区的暖湿气流，迅速液化，形成降雨
C．冷空气把北方的水蒸气带到了江南地区
D．江南地区的这场小雨与冷空气的到来无关
4．以下有关物理的估测，符合生活实际的是（ ）
A．中学生跑完用时约B．正常人的体温为
C．人正常骑车的功率约为D．家用电视机正常工作时的电流约为

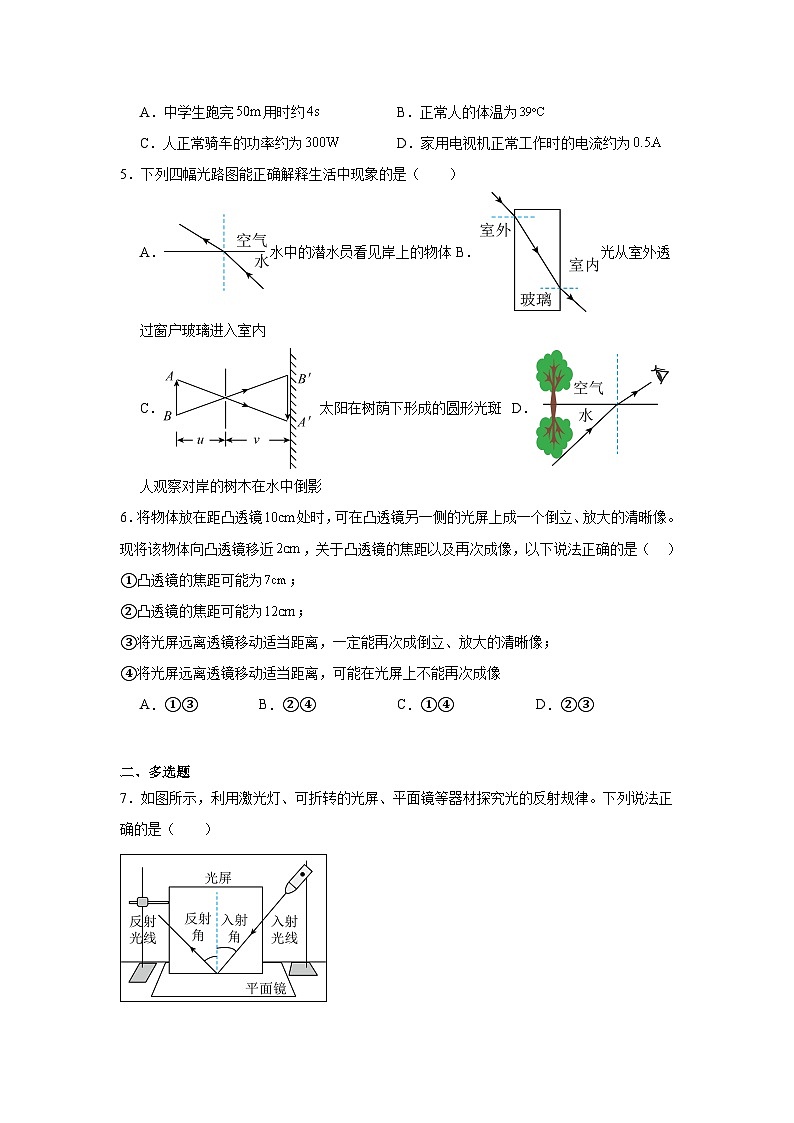

5．下列四幅光路图能正确解释生活中现象的是（ ）
A．水中的潜水员看见岸上的物体B．光从室外透过窗户玻璃进入室内
C．太阳在树荫下形成的圆形光斑D．人观察对岸的树木在水中倒影
6．将物体放在距凸透镜处时，可在凸透镜另一侧的光屏上成一个倒立、放大的清晰像。现将该物体向凸透镜移近，关于凸透镜的焦距以及再次成像，以下说法正确的是（ ）
①凸透镜的焦距可能为；
②凸透镜的焦距可能为；
③将光屏远离透镜移动适当距离，一定能再次成倒立、放大的清晰像；
④将光屏远离透镜移动适当距离，可能在光屏上不能再次成像
A．①③B．②④C．①④D．②③
二、多选题
7．如图所示，利用激光灯、可折转的光屏、平面镜等器材探究光的反射规律。下列说法正确的是（ ）
A．光屏能显示光路，是因为发生了漫反射
B．验证“反射角等于入射角”时，入射角不能为0
C．验证“光路可逆”时必须用两个激光灯
D．将左侧光屏向后折转，是为了探究“反射光线、入射光线与法线是否在同一平面内”

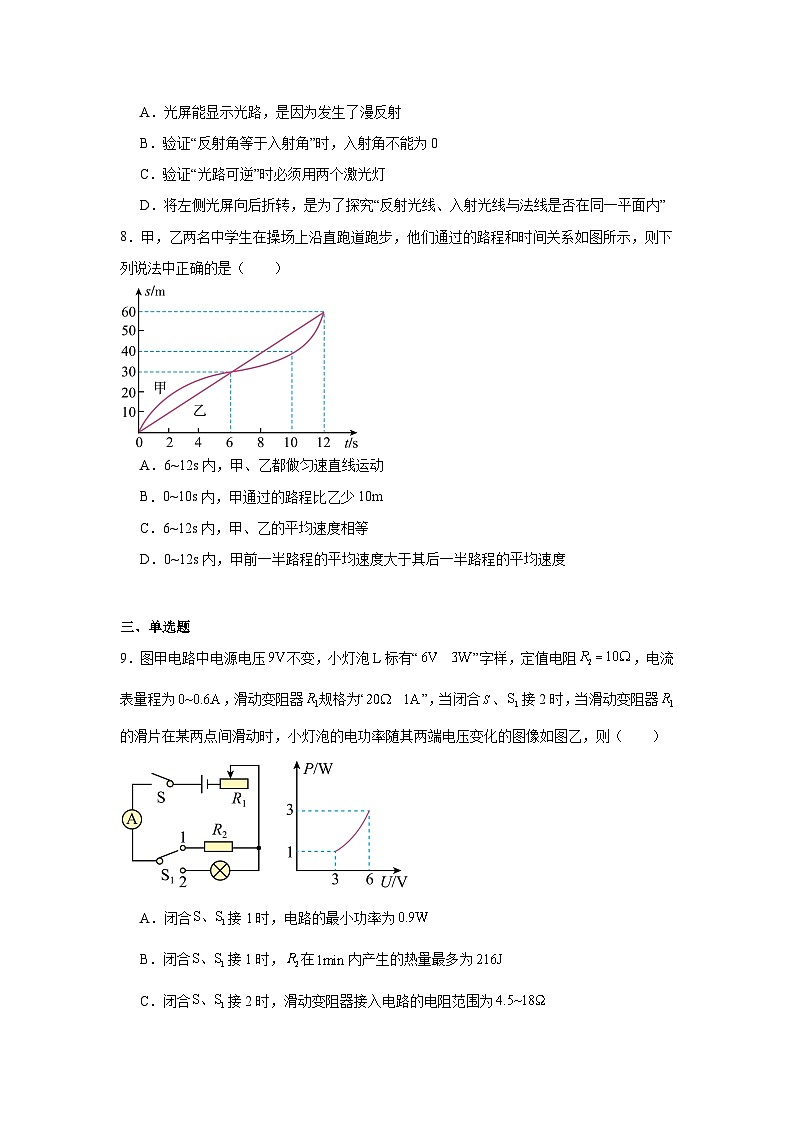

8．甲，乙两名中学生在操场上沿直跑道跑步，他们通过的路程和时间关系如图所示，则下列说法中正确的是（ ）
