物理九年级全册第1节 家庭电路当堂达标检测题

这是一份物理九年级全册第1节 家庭电路当堂达标检测题，共21页。试卷主要包含了用电器的总功率对家庭电路的影响，短路对家庭电路的影响，保险丝等内容，欢迎下载使用。
双基过关
知识点一、用电器的总功率对家庭电路的影响：

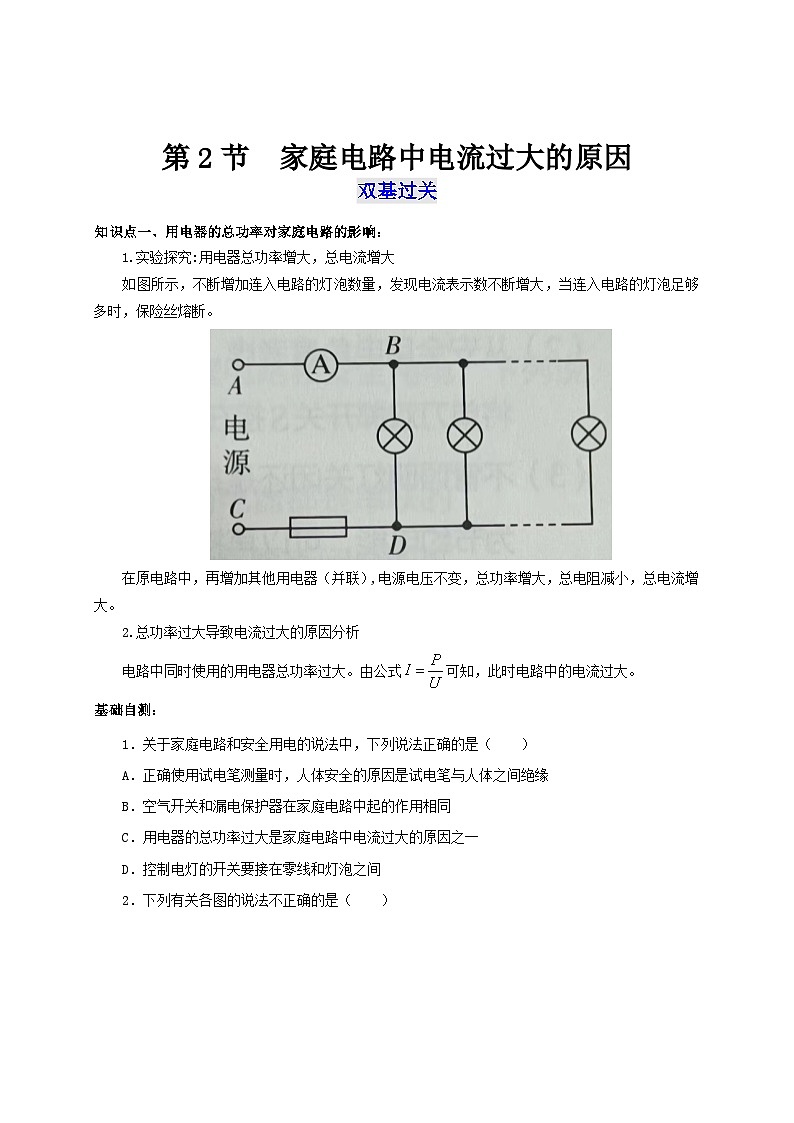

1.实验探究:用电器总功率增大，总电流增大
如图所示，不断增加连入电路的灯泡数量，发现电流表示数不断增大，当连入电路的灯泡足够多时，保险丝熔断。
在原电路中，再增加其他用电器（并联）,电源电压不变，总功率增大，总电阻减小，总电流增大。
2.总功率过大导致电流过大的原因分析
电路中同时使用的用电器总功率过大。由公式可知，此时电路中的电流过大。
基础自测：
1．关于家庭电路和安全用电的说法中，下列说法正确的是（ ）
A．正确使用试电笔测量时，人体安全的原因是试电笔与人体之间绝缘
B．空气开关和漏电保护器在家庭电路中起的作用相同
C．用电器的总功率过大是家庭电路中电流过大的原因之一
D．控制电灯的开关要接在零线和灯泡之间

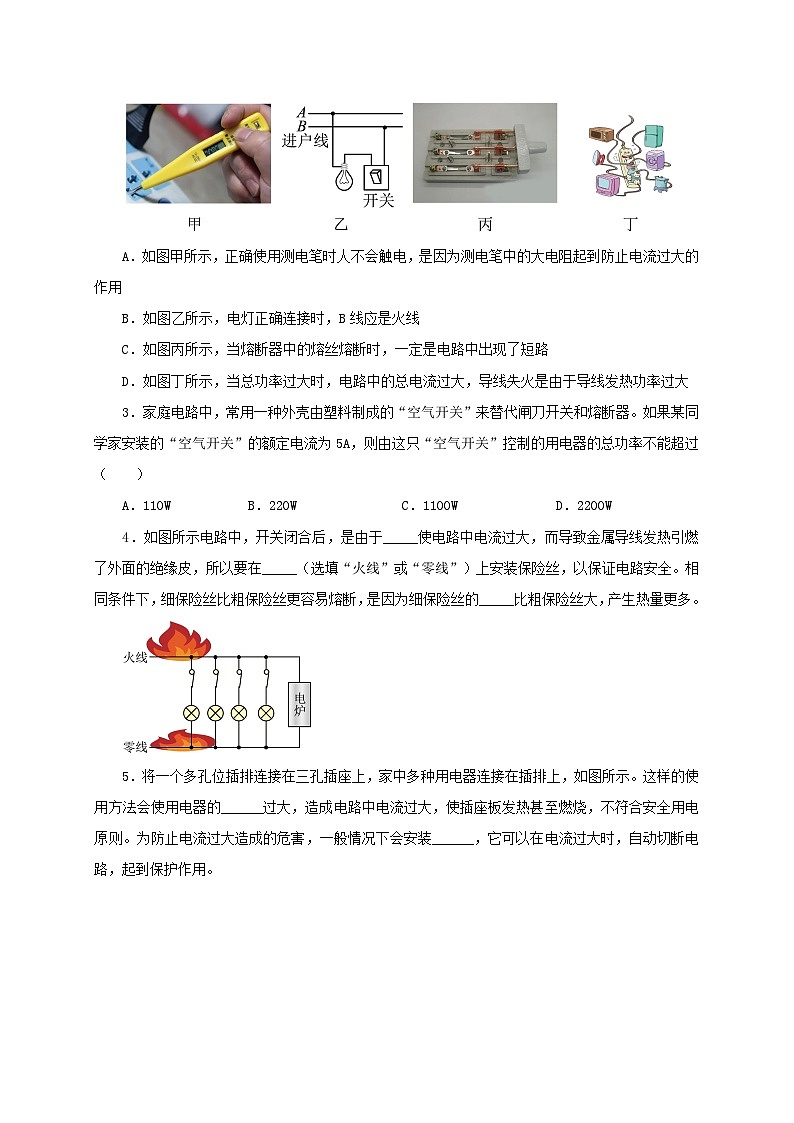

2．下列有关各图的说法不正确的是（ ）
A．如图甲所示，正确使用测电笔时人不会触电，是因为测电笔中的大电阻起到防止电流过大的作用
B．如图乙所示，电灯正确连接时，B线应是火线
C．如图丙所示，当熔断器中的熔丝熔断时，一定是电路中出现了短路
D．如图丁所示，当总功率过大时，电路中的总电流过大，导线失火是由于导线发热功率过大
3．家庭电路中，常用一种外壳由塑料制成的“空气开关”来替代闸刀开关和熔断器。如果某同学家安装的“空气开关”的额定电流为5A，则由这只“空气开关”控制的用电器的总功率不能超过（ ）
A．110WB．220WC．1100WD．2200W
4．如图所示电路中，开关闭合后，是由于_____使电路中电流过大，而导致金属导线发热引燃了外面的绝缘皮，所以要在_____（选填“火线”或“零线”）上安装保险丝，以保证电路安全。相同条件下，细保险丝比粗保险丝更容易熔断，是因为细保险丝的_____比粗保险丝大，产生热量更多。
5．将一个多孔位插排连接在三孔插座上，家中多种用电器连接在插排上，如图所示。这样的使用方法会使用电器的______过大，造成电路中电流过大，使插座板发热甚至燃烧，不符合安全用电原则。为防止电流过大造成的危害，一般情况下会安装______，它可以在电流过大时，自动切断电路，起到保护作用。
6．很多生活小常识都蕴涵着物理学原理：用水作为冷却剂是因为水的______比较大的缘故；多个大功率用电器不能同时插在一个插座上，是因为这样会使_______过大，造成电流过大，容易引起火灾。加油前我们需要触摸加油机上的静电消除器（如图）避免因静电引起火灾。若瞬间电流方向是由静电消除器流向人体，则人体带的是 ______（选填“正”或“负”） 电荷。
知识点二、短路对家庭电路的影响
1.实验探究:短路时电路中电流非常大
实验:(1)如图甲所示，当 A、C两点接通电源后，保险丝立即熔断。
(2)如图乙所示，用导线将 A、D 两点连接起来，再让 A、C两点接通电源后，保险丝立即熔断。
(3)讨论:如图3 丙所示，用导线将 B、C两点连接起来，再让 A、C两点接通电源后，保险丝会熔断吗?
2.短路时电流非常大的原因
发生短路时，电路中的电阻非常小，电压一定，由公式可知， 此时电路中的电流非常大。
基础自测
7．如图所示，插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。装修时将电火锅插入插排，电火锅工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（ ）
A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因可能是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大
8．家庭电路中，空气开关发生“跳闸”的原因是（ ）
A．总功率过大B．发生短路C．电流过大D．电流过小
9．有许多重大火灾都是因电路故障造成的。有的是由于导线绝缘皮老化龟裂，通电时发生短路，电流过______（填“小”或“大”）；有的是由于线路某处接触不良，该处阻值变大导致发热功率______（填“减小”、“增大”或“不变”），引发火灾。
10．生活用电中，导致家庭电路中电流过大的原因是______和______。
11．在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：
（1）电路中发生______；
（2）电路中用电器的______过大。
12．家庭电路中，导线绝缘皮容易破损老化，裸露的导线相接触会发生___________，导致电路中电流过大，除此之外，电路中用电器___________过大，也会导致电路中电流过大。
知识点三、保险丝
1.实验探究--保险丝的作用
如图所示，将保险丝与一段铜丝串联接入电路中，逐渐增大电路中电流，观察谁先熔断。
2.实验能说明的问题
(1)保险丝的作用:电路中电流过大时，能及时熔断以保护电路。
(2)保险丝的选材原则:由电阻率大、熔点低的材料制成，一般选用铅锑合金。
(3)保险丝与铜丝的对比:长度与横截面积都相同的铜丝与保险丝，保险丝的电阻大，在电流相等时，保险丝更容易发热。铜丝熔点高，保险丝的熔点低，保险丝更容易熔断。（运用了对比法）。
3.空气开关:作用与保险丝相同；空气开关一般要接在火线上。
基础自测
13．下列现象中不是家庭电路中保险丝烧断原因的是（ ）
A．家里很多用电器同时使用
B．开关里两线头相碰
C．两孔插座中的两线头相碰
D．灯座里的两线头相碰
14．如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝。接通电源，灯泡正常发光，熔丝不熔断；断开电源，在 B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断。以下判断中错误的是（ ）
A．熔丝熔断时，熔丝中的电流大于 AB 间导线中的电流
B．导致熔丝熔断的原因是电路中电流过大
C．熔丝熔断，但灯泡依然完好
D．如果先在C、D间连上一根导线，再接通电源时，熔丝不会熔断
15．如图是小虎家中电路的一部分，下列说法中错误的是（ ）
A．电冰箱接入三孔插座后，其外壳与大地相连
B．闭合开关S时灯发光，用试电笔接触A点氖管会发光
C．可以用铜丝来代替保险丝
D．为了用电安全，应在甲处安装开关，乙处安装电灯
16．下列关于安全用电的说法正确的是（ ）
A．当电路严重过载时，漏电保护器能自动切断电路
B．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
C．保险丝是由电阻率大、熔点低的材料制成的
D．应将开关和用电器串联，并且开关安装在零线和用电器之间
17．关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手指不能碰到笔尾金属体
B．家庭电路中，熔丝熔断后可以用铜丝代替
C．家庭电路中，必须安装空气开关或保险丝等保险装置
D．家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的
18．如图所示是简化后的家庭电路的接线电路图，由该图可知（ ）
A．控制照明灯的开关可以和灯相互交换位置
B．当有人触电时空气开关会“跳闸”
C．将测电笔插入两孔插座的右孔中，氖管不发光
D．电路中每多一个用电器，工作电路的总电阻变小
考点突破
考点1.电功率和安全用电
方法：（1）判断某家庭电路所安装的用电器能否同时使用，可以采用功率比较法。先由公式 计算所用空气开关允许同时使用的用电器最大总功率P总，再运用和差法求出准备同时使用的用电器的总功率P实总，最后比较P总和P实总得出结论。
（2）判断某家庭电路所安装的用电器能否同时使用，可以采用电流比较法。先利用求和法求出准备同时使用用电器的总功率P实总，再利用变形式求干路上实际总电流I实总，最后比较I实总和额定电流I额得出结论。
例1.（2022·辽宁阜新·中考真题）如图所示，同一个插排上同时使用多个用电器，用电器的总功率过大，会造成家庭电路中的 ______过大，此时______（填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用。
例2.（2022·江苏镇江·中考真题）图示电能表能接入用电器的最大总功率为 ___________W；小明发现家中多个用电器正常工作时，指示灯在1min内闪烁90次，这段时间内电路消耗的电能为 ___________kW·h；他再将额定功率为1000W的电水壶接入该电路，发现额定电流为30A的熔丝熔断了，这是因为电路发生了 ___________故障。
考点2.综合分析熔丝熔断（或空气开关跳闸）的原因
方法：本类型主要考查家庭电路故障的原因分析，明确熔丝或空气开关的工作原理，分析过程要综合应用并联电路电流的规律等。
例3.（2022·贵州铜仁·中考真题）我国电网以交流供电，频率为______Hz；如图所示的家庭电路中，只闭合开关S1，电冰箱正常工作，保持开关S1闭合，再闭合开关S2，总闸立即跳闸，电冰箱、电视机均不工作，则故障原因是______。
例4.（2022·山东青岛·中考真题）“安全用电，从我做起”。如图是已接入家庭电路中的一个插线板。
（1）插线板上标记A的插孔，应与家庭电路的______线相连；
（2）多个用电器同时插在插线板上工作，它们的连接方式是______联；
（3）将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是______。
第2节 家庭电路中电流过大的原因
双基过关
知识点一、用电器的总功率对家庭电路的影响：
1.实验探究:用电器总功率增大，总电流增大
如图所示，不断增加连入电路的灯泡数量，发现电流表示数不断增大，当连入电路的灯泡足够多时，保险丝熔断。
在原电路中，再增加其他用电器（并联）,电源电压不变，总功率增大，总电阻减小，总电流增大。
2.总功率过大导致电流过大的原因分析
电路中同时使用的用电器总功率过大。由公式可知，此时电路中的电流过大。
基础自测：
1．关于家庭电路和安全用电的说法中，下列说法正确的是（ ）
A．正确使用试电笔测量时，人体安全的原因是试电笔与人体之间绝缘
B．空气开关和漏电保护器在家庭电路中起的作用相同
C．用电器的总功率过大是家庭电路中电流过大的原因之一
D．控制电灯的开关要接在零线和灯泡之间
【答案】C
【解析】A．正确使用试电笔测量时，人体安全的原因是试电笔中间有大约4兆欧的电阻，通过人体的电流比较小，故A错误；
B．空气开关是电路中发生短路时，或者电流过大，而跳闸，起保护作用，而漏电保护器是发生触电事故时，有电流流向大地，使干路上火线和零线上的电流不相同，而切断电路，故空气开关和漏电保护器在家庭电路中起的作用不相同，故B错误；
C．当同时使用多个用电器时，用电器的总功率过大，根据可知，家庭电路中干路电流过大，另外造成电流过大的原因是电路中存在短路现象，故C正确；
D．控制电灯的开关要接在火线和灯泡之间，这样能够保证，当断开开关时，没有电流经过灯泡，不会发生触电事故，故D错误。
故选C。
2．下列有关各图的说法不正确的是（ ）
A．如图甲所示，正确使用测电笔时人不会触电，是因为测电笔中的大电阻起到防止电流过大的作用
B．如图乙所示，电灯正确连接时，B线应是火线
C．如图丙所示，当熔断器中的熔丝熔断时，一定是电路中出现了短路
D．如图丁所示，当总功率过大时，电路中的总电流过大，导线失火是由于导线发热功率过大
【答案】C
【解析】A．在试电笔的构造中，有一个1MΩ以上的高值电阻（比人体的电阻几千欧大得多），在使用试电笔测火线时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，人不会发生触电事故，故A正确，不符合题意；
B．电灯正确连接时，开关与电灯串联，且开关接火线，所以B是火线，故B正确，不符合题意；
C．熔丝的作用是当电路中电流过大时，熔丝会被熔断，电流过大的原因可能是短路，也可能是电路的总功率过大，故C错误，符合题意；
D．根据P=UI可知，电路中的总功率过大时，电路中的电流过大，根据焦耳定律，当电流过大时，干路导线会产生大量的热能，使导线温度升高，容易引起火灾，故D正确，不符合题意。
故选C。
3．家庭电路中，常用一种外壳由塑料制成的“空气开关”来替代闸刀开关和熔断器。如果某同学家安装的“空气开关”的额定电流为5A，则由这只“空气开关”控制的用电器的总功率不能超过（ ）
A．110WB．220WC．1100WD．2200W
【答案】C
【解析】空气开关所允许的最大功率
P=UI=220V×5A=1100W
则电路总功率不能大于1100W；故ABD不符合题意，C符合题意。
故选C。
4．如图所示电路中，开关闭合后，是由于_____使电路中电流过大，而导致金属导线发热引燃了外面的绝缘皮，所以要在_____（选填“火线”或“零线”）上安装保险丝，以保证电路安全。相同条件下，细保险丝比粗保险丝更容易熔断，是因为细保险丝的_____比粗保险丝大，产生热量更多。
【答案】 总功率过大 火线 电阻
【解析】[1][2]根据P=UI有
可知，在家庭电路中电压一定时，电功率越大，电流就越大，而导致金属导线发热引燃了外面的绝缘皮；为了安全，要在火线上安装保险丝，当保险丝熔断时，用电器是不带电的，以保证电路安全。
[3]根据影响电阻大小的因素，相同条件下，细保险丝比粗保险丝电阻大，根据Q=I2Rt知，相同时间细保险丝比粗保险丝产生热量更多，更容易熔断。
5．将一个多孔位插排连接在三孔插座上，家中多种用电器连接在插排上，如图所示。这样的使用方法会使用电器的______过大，造成电路中电流过大，使插座板发热甚至燃烧，不符合安全用电原则。为防止电流过大造成的危害，一般情况下会安装______，它可以在电流过大时，自动切断电路，起到保护作用。
【答案】总功率##总电功率 空气开关
【解析】[1]多个用电器同时工作，插排上承载的功率为多个用电器的总功率，总功率过大，导致电流过大。
[2]为防止电流过大带来的危害，在电路中安装空气开关，当电路中的电流过大时，空气开关会自动断开，切断电路，即俗称的“跳闸”。
6．很多生活小常识都蕴涵着物理学原理：用水作为冷却剂是因为水的______比较大的缘故；多个大功率用电器不能同时插在一个插座上，是因为这样会使_______过大，造成电流过大，容易引起火灾。加油前我们需要触摸加油机上的静电消除器（如图）避免因静电引起火灾。若瞬间电流方向是由静电消除器流向人体，则人体带的是 ______（选填“正”或“负”） 电荷。
【答案】 比热容 用电器总功率 负
【解析】[1]用水作为冷却剂是因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多。
[2]家庭电路中各用电器之间既可以单独工作又互不影响，家庭电流中电压为220V，由可知，多个大功率用电器同时使用一个插座，当总功率过大时，干路电流会过大。根据焦耳定律可知，干路导线会产生过多的热量，使导线温度升高，容易引起火灾。
[3]电流方向与正电荷的定向移动方向相同，与负电荷的定向移动方向相反，所以负电荷由静电消除器流向人体，人体带负电荷。
知识点二、短路对家庭电路的影响
1.实验探究:短路时电路中电流非常大
实验:(1)如图甲所示，当 A、C两点接通电源后，保险丝立即熔断。
(2)如图乙所示，用导线将 A、D 两点连接起来，再让 A、C两点接通电源后，保险丝立即熔断。
(3)讨论:如图3 丙所示，用导线将 B、C两点连接起来，再让 A、C两点接通电源后，保险丝会熔断吗?
2.短路时电流非常大的原因
发生短路时，电路中的电阻非常小，电压一定，由公式可知， 此时电路中的电流非常大。
基础自测
7．如图所示，插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。装修时将电火锅插入插排，电火锅工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（ ）
A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因可能是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大
【答案】D
【解析】A．插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。说明指示灯与用电器之间互不影响，因此插排上的插孔与指示灯是并联关系。故A错误；
BCD．空气开关“跳闸”的原因是电路中的电流过大，断路时，电路中没有电流，不可能出现“跳闸”。电流过大的原因可能有电路中发生了短路、电路的总功率过大。因此BC错误，D正确。
故选D。
8．家庭电路中，空气开关发生“跳闸”的原因是（ ）
A．总功率过大B．发生短路C．电流过大D．电流过小
【答案】C
【解析】在家庭电路中，当电路中电流过大时，会导致空气开关“跳闸”，而电流过大的原因是发生短路或用电器的总电功率过大，故C符合题意，ABD不符合题意。
故选C。
9．有许多重大火灾都是因电路故障造成的。有的是由于导线绝缘皮老化龟裂，通电时发生短路，电流过______（填“小”或“大”）；有的是由于线路某处接触不良，该处阻值变大导致发热功率______（填“减小”、“增大”或“不变”），引发火灾。
【答案】 大 增大
【解析】[1]由于导线绝缘皮老化龟裂，通电时发生短路，电路中的电阻几乎为零，根据欧姆定律可知，家庭电路电压一定，电阻很小时，会造成电流过大。
[2]根据P=I2R，由于接触不良导致连接处的电阻变大，电流一定时，此处功率增大，在一定时间内，搭接处产生的电热增多，此处温度升高会引起火灾。
10．生活用电中，导致家庭电路中电流过大的原因是______和______。
【答案】 短路 用电器总功率过大
【解析】[1][2]生活用电中，导致家庭电路中电流过大的原因是短路和用电器总功率过大。
11．在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：
（1）电路中发生______；
（2）电路中用电器的______过大。
【答案】 短路 总功率
【解析】[1]电路中发生短路故障时，那么电路的总电阻会变小，根据可知，电路的电流变大，会使得空气开关“跳闸”。
[2]电路中用电器的总功率过大时，根据可知，电压不变，功率变大时，电路的电流变大，同样会使得空气开关“跳闸”。
12．家庭电路中，导线绝缘皮容易破损老化，裸露的导线相接触会发生___________，导致电路中电流过大，除此之外，电路中用电器___________过大，也会导致电路中电流过大。
【答案】 短路 总功率
【解析】[1]家庭电路中，导线绝缘皮破损老化，裸露的导线会让零火线直接相接而发生短路。
[2]电路中导致电流过大有两个方面：一是短路；二是电路中用电器总功率过大。据P=UI知，电路中电压不变，总功率增大时，电流也增大。
知识点三、保险丝
1.实验探究--保险丝的作用
如图所示，将保险丝与一段铜丝串联接入电路中，逐渐增大电路中电流，观察谁先熔断。
2.实验能说明的问题
(1)保险丝的作用:电路中电流过大时，能及时熔断以保护电路。
(2)保险丝的选材原则:由电阻率大、熔点低的材料制成，一般选用铅锑合金。
(3)保险丝与铜丝的对比:长度与横截面积都相同的铜丝与保险丝，保险丝的电阻大，在电流相等时，保险丝更容易发热。铜丝熔点高，保险丝的熔点低，保险丝更容易熔断。（运用了对比法）。
3.空气开关:作用与保险丝相同；空气开关一般要接在火线上。
基础自测
13．下列现象中不是家庭电路中保险丝烧断原因的是（ ）
A．家里很多用电器同时使用
B．开关里两线头相碰
C．两孔插座中的两线头相碰
D．灯座里的两线头相碰
【答案】B
【解析】A．家里很多用电器同时使用，会造成干路电流过大，可能烧断保险丝，故A不合题意；
B．开关里两线头相碰，相当于闭合开关，不会造成电流过大，不是家庭电路中保险丝烧断原因，故B符合题意；
C．两孔插座中的两线头相碰，会造成电路短路，使电路中电流过大，可能烧断保险丝，故C不合题意；
D．灯座里的两线头相碰，会造成电路短路，使电路中电流过大，可能烧断保险丝，故D不合题意。
故选B。
14．如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝。接通电源，灯泡正常发光，熔丝不熔断；断开电源，在 B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断。以下判断中错误的是（ ）
A．熔丝熔断时，熔丝中的电流大于 AB 间导线中的电流
B．导致熔丝熔断的原因是电路中电流过大
C．熔丝熔断，但灯泡依然完好
D．如果先在C、D间连上一根导线，再接通电源时，熔丝不会熔断
【答案】A
【解析】在 B、D间连上一根导线，熔丝和导线串联，灯泡被短路，再次接通电源时，灯不亮，熔丝熔断；
A．熔丝和导线串联，熔丝熔断时，熔丝中的电流与AB间导线中的电流相等，故A错误，A符合题意；
B．再次接通电源时，灯发生短路，不亮，熔丝熔断，是由于电流过大导致的，故B正确，B不符合题意；
C．由于灯泡被短路，没有电流通过，所以虽然熔丝熔断，但灯泡是完好的，故C正确，C不符合题意；
D．如果先在C、D间连上一根导线，熔丝被短路，再接通电源时，此时电路是通路，熔丝不会熔断，故D正确，D不符合题意。
故选A。
15．如图是小虎家中电路的一部分，下列说法中错误的是（ ）
A．电冰箱接入三孔插座后，其外壳与大地相连
B．闭合开关S时灯发光，用试电笔接触A点氖管会发光
C．可以用铜丝来代替保险丝
D．为了用电安全，应在甲处安装开关，乙处安装电灯
【答案】C
【解析】A．电冰箱接入三孔插座后，其金属外壳与大地相连，避免触电，故A正确，不符合题意；
B．A点在火线上，所以用试电笔正确接触A点，试电笔的氖管会发光，故B正确，不符合题意；
C．保险丝选择熔点低的材料，铜丝的熔点很高，当电路中出现故障时，不能及时熔断，保护电路，故C错误，符合题意；
D．在家庭电路中，为了安全，应把开关接在火线和用电器之间，故甲处接开关，乙处接灯，故D正确，不符合题意。
故选C。
16．下列关于安全用电的说法正确的是（ ）
A．当电路严重过载时，漏电保护器能自动切断电路
B．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
C．保险丝是由电阻率大、熔点低的材料制成的
D．应将开关和用电器串联，并且开关安装在零线和用电器之间
【答案】C
【解析】A．当电路严重过载时，电流较大，进户线中流入的电流和流出的电流是相等的，漏电保护器不会切断电路，故A错误；
B．使用试电笔时，手指不能碰到笔尖端的金属体，手指要接触笔尾的金属体，故B错误；
C．家庭电路中的保险丝是由电阻率大、熔点低的铅锑合金制成的，故C正确；
D．开关和用电器串联，控制用电器的开关要连接在火线和用电器之间，故D错误。
故选C。
17．关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手指不能碰到笔尾金属体
B．家庭电路中，熔丝熔断后可以用铜丝代替
C．家庭电路中，必须安装空气开关或保险丝等保险装置
D．家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的
【答案】C
【解析】A．使用试电笔辨别火线时，一定要用手触及笔尾的金属部分，但不能接触笔尖金属体，故A错误；
B．铜丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保护的作用，故B错误；
C．为了用电安全，家庭电路中应安装保险丝或空气开关，在电流过大时能及时切断电路，对电路起到保护作用，故C正确；
D．一般家庭中都要安装多个照明灯，各照明灯互不影响，因此家庭电路中照明灯是并联的；开关在这些灯的干路上，就可以一个开关控制多盏照明灯，故D错误。
故选C。
18．如图所示是简化后的家庭电路的接线电路图，由该图可知（ ）
A．控制照明灯的开关可以和灯相互交换位置
B．当有人触电时空气开关会“跳闸”
C．将测电笔插入两孔插座的右孔中，氖管不发光
D．电路中每多一个用电器，工作电路的总电阻变小
【答案】D
【解析】A．控制灯泡的开关要接在灯泡和火线之间，其位置不能互换，故A不符合题意；
B．空气开关在电路短路和用电器的总功率过大时切断电路，人体触电时电流较小，空气开关一般不会断开，故B不符合题意；
C．将测电笔插入两孔插座的右孔中，右孔与火线相连，氖管发光，故C不符合题意；
D．电路中每多一个用电器，相当于并联了一个电阻，则工作电路的总电阻变小，故D符合题意。
故选D。
考点突破
考点1.电功率和安全用电
方法：（1）判断某家庭电路所安装的用电器能否同时使用，可以采用功率比较法。先由公式 计算所用空气开关允许同时使用的用电器最大总功率P总，再运用和差法求出准备同时使用的用电器的总功率P实总，最后比较P总和P实总得出结论。
（2）判断某家庭电路所安装的用电器能否同时使用，可以采用电流比较法。先利用求和法求出准备同时使用用电器的总功率P实总，再利用变形式求干路上实际总电流I实总，最后比较I实总和额定电流I额得出结论。
例1.（2022·辽宁阜新·中考真题）如图所示，同一个插排上同时使用多个用电器，用电器的总功率过大，会造成家庭电路中的 ______过大，此时______（填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用。
【答案】 电流##总电流 空气开关
【解析】解[1]将多个用电器插在同一个插排上同时使用，电路中用电器的总功率过大，根据P＝UI可知，会造成家庭电路中的总电流过大。
[2]家庭电路中的总电流过大时，空气开关会自动切断电路，起到保护家庭电路的作用。
例2.（2022·江苏镇江·中考真题）图示电能表能接入用电器的最大总功率为 ___________W；小明发现家中多个用电器正常工作时，指示灯在1min内闪烁90次，这段时间内电路消耗的电能为 ___________kW·h；他再将额定功率为1000W的电水壶接入该电路，发现额定电流为30A的熔丝熔断了，这是因为电路发生了 ___________故障。
【答案】 6600 0.03 短路
【解析】[1]图示电能表能接入用电器的最大总功率
P=UI=220V×30A=6600W
[2]指示灯在1min内闪烁90次，这段时间内电路消耗的电能
[3]多个用电器正常工作时通过电路的电流
将额定功率为1000W的电水壶接入该电路，通过电水壶的电流
此时通过电路的总电流
I总=I0+I′=8.2A+4.5A=12.7A＜30A
但是额定电流为30A的熔丝熔断了，说明电路发生短路。
考点2.综合分析熔丝熔断（或空气开关跳闸）的原因
方法：本类型主要考查家庭电路故障的原因分析，明确熔丝或空气开关的工作原理，分析过程要综合应用并联电路电流的规律等。
例3.（2022·贵州铜仁·中考真题）我国电网以交流供电，频率为______Hz；如图所示的家庭电路中，只闭合开关S1，电冰箱正常工作，保持开关S1闭合，再闭合开关S2，总闸立即跳闸，电冰箱、电视机均不工作，则故障原因是______。
【答案】 50 总功率过大，造成干路电流过大
【解析】[1]我国电网以交流供电，交流电的周期是次，周期是频率的倒数，故频率为50Hz。
[2]保持开关S1闭合，再闭合开关S2，电冰箱、电视机并联，，总功率变大，干路总电流超过保险丝允许通过的最大电流，导致跳闸，起到保护电路的作用。
例4.（2022·山东青岛·中考真题）“安全用电，从我做起”。如图是已接入家庭电路中的一个插线板。
（1）插线板上标记A的插孔，应与家庭电路的______线相连；
（2）多个用电器同时插在插线板上工作，它们的连接方式是______联；
（3）将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是______。
【答案】 地 并 电路总电流过大
【解析】（1）[1]三孔插座的上孔接地线，左孔接零线，右孔接火线。
（2）[2]多个用电器同时插在插线板上工作，它们都能独立工作，互不影响，连接方式是并联。
（3）[3]将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是电烤箱的功率过大，导致电路总电流过大。
