2024年山东省菏泽市成武县育青中学等校中考物理三模试卷+

这是一份2024年山东省菏泽市成武县育青中学等校中考物理三模试卷+，共21页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

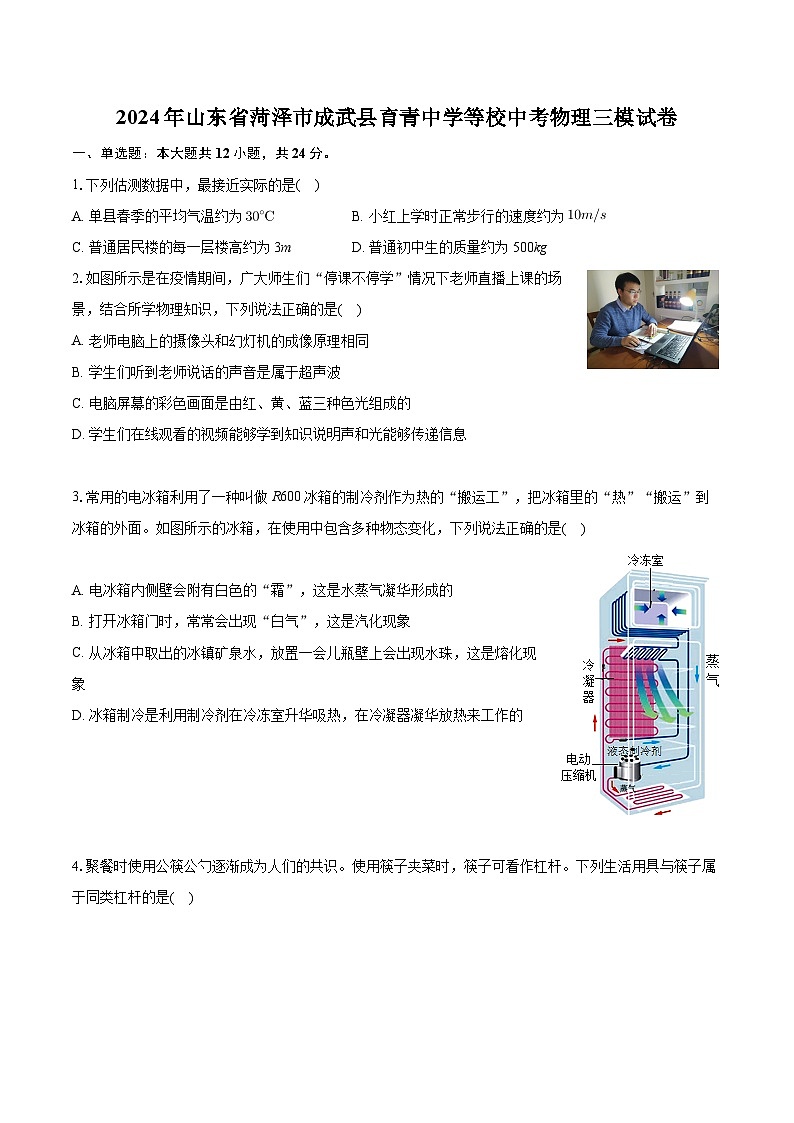

1.下列估测数据中，最接近实际的是( )
A. 单县春季的平均气温约为B. 小红上学时正常步行的速度约为
C. 普通居民楼的每一层楼高约为3mD. 普通初中生的质量约为500kg
2.如图所示是在疫情期间，广大师生们“停课不停学”情况下老师直播上课的场景，结合所学物理知识，下列说法正确的是( )
A. 老师电脑上的摄像头和幻灯机的成像原理相同
B. 学生们听到老师说话的声音是属于超声波
C. 电脑屏幕的彩色画面是由红、黄、蓝三种色光组成的
D. 学生们在线观看的视频能够学到知识说明声和光能够传递信息
3.常用的电冰箱利用了一种叫做R600冰箱的制冷剂作为热的“搬运工”，把冰箱里的“热”“搬运”到冰箱的外面。如图所示的冰箱，在使用中包含多种物态变化，下列说法正确的是( )
A. 电冰箱内侧壁会附有白色的“霜”，这是水蒸气凝华形成的
B. 打开冰箱门时，常常会出现“白气”，这是汽化现象
C. 从冰箱中取出的冰镇矿泉水，放置一会儿瓶壁上会出现水珠，这是熔化现象
D. 冰箱制冷是利用制冷剂在冷冻室升华吸热，在冷凝器凝华放热来工作的

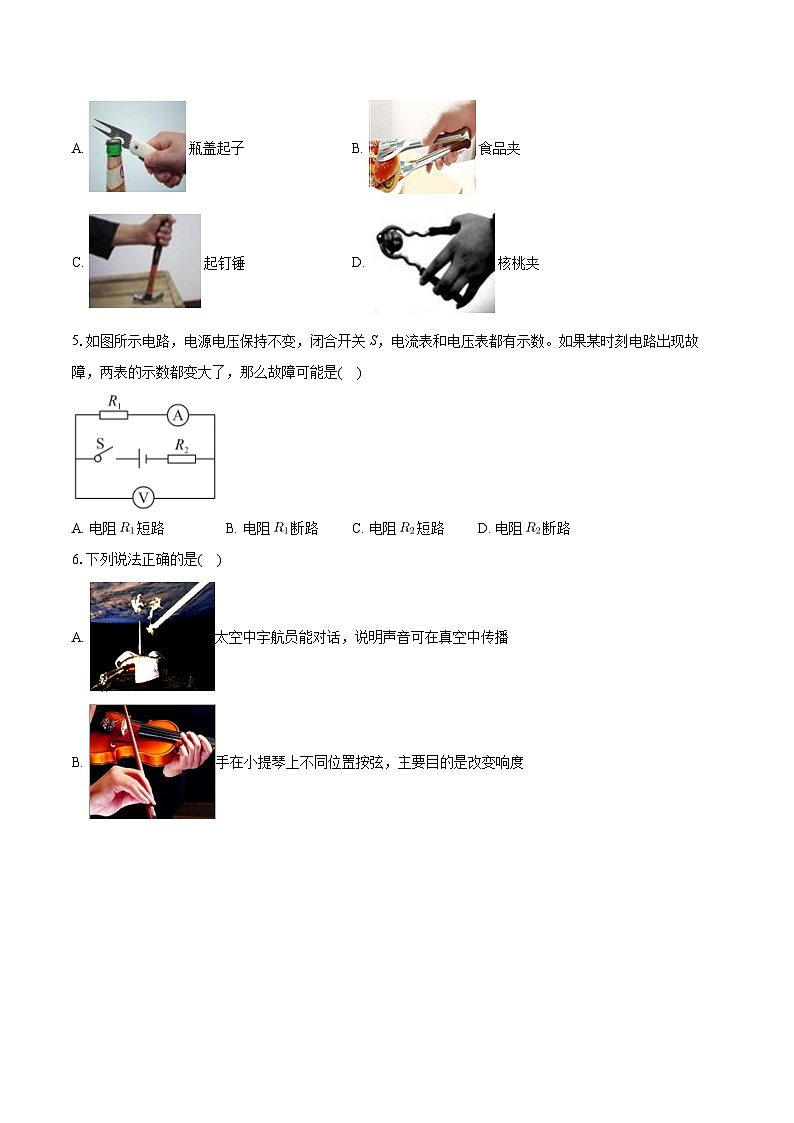

4.聚餐时使用公筷公勺逐渐成为人们的共识。使用筷子夹菜时，筷子可看作杠杆。下列生活用具与筷子属于同类杠杆的是( )
A. 瓶盖起子B. 食品夹
C. 起钉锤D. 核桃夹
5.如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表都有示数。如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是( )
A. 电阻短路B. 电阻断路C. 电阻短路D. 电阻断路

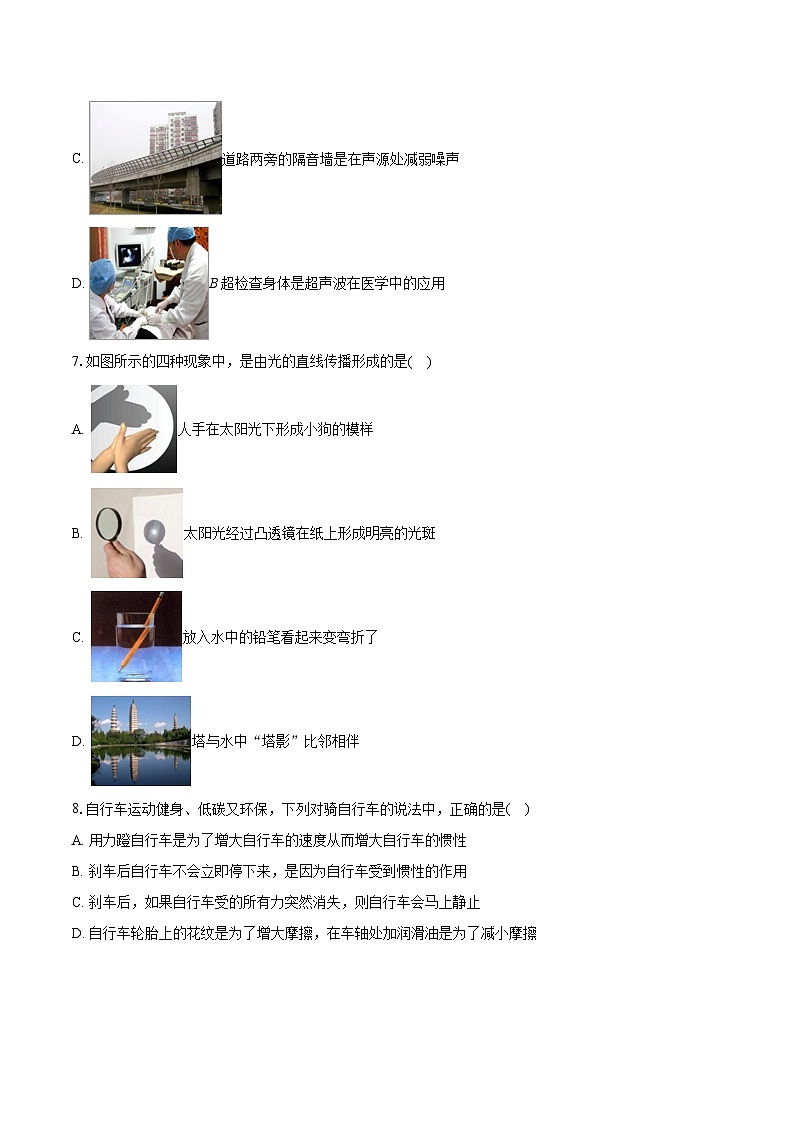

6.下列说法正确的是( )
A. 太空中宇航员能对话，说明声音可在真空中传播
B. 手在小提琴上不同位置按弦，主要目的是改变响度
C. 道路两旁的隔音墙是在声源处减弱噪声
D. B超检查身体是超声波在医学中的应用
7.如图所示的四种现象中，是由光的直线传播形成的是( )
A. 人手在太阳光下形成小狗的模样
B. 太阳光经过凸透镜在纸上形成明亮的光斑
C. 放入水中的铅笔看起来变弯折了
D. 塔与水中“塔影”比邻相伴
8.自行车运动健身、低碳又环保，下列对骑自行车的说法中，正确的是( )
A. 用力蹬自行车是为了增大自行车的速度从而增大自行车的惯性
B. 刹车后自行车不会立即停下来，是因为自行车受到惯性的作用
C. 刹车后，如果自行车受的所有力突然消失，则自行车会马上静止
D. 自行车轮胎上的花纹是为了增大摩擦，在车轴处加润滑油是为了减小摩擦
9.如图所示，小红在地面上静止时，和小红的重力是一对平衡力的是( )
A. 地面对小红的支持力B. 小红对地面的压力
C. 地面对小红的摩擦力D. 小红对地球的吸引力
10.2022年北京冬季奥运会将于2月4日至2月20日举行。作为冬奥会的经典项目滑雪运动中蕴含着许多物理知识，下列描述不正确的是( )
A. 运动员把滑雪杆用力向后撑地前进，利用了物体间力的作用是相互的
B. 滑雪板做的宽大是为了减小雪地受到的压力
C. 运动员在滑行过程中做曲线运动，他的运动状态不断变化
D. 雪地上留下滑雪板的划痕，说明力可以使物体发生形变
11.如图所示，旋转微型电扇的扇叶能使二极管发光，与此工作原理相同的是( )
A.
B.
C.
D.
12.关于下列科技成果的应用所涉及的物理知识中，说法正确的是( )
A. 船闸利用连通器原理进行工作B. 风能发电站利用的风能属于不可再生能源
C. 北斗卫星通过超声波向地面传输信息D. “复兴号”高铁列车进站时动能不变
二、填空题：本大题共5小题，共11分。
13.如图所示，学校新建成一个喷水池，在池底的中央安装了一只射灯。池内无水时，射灯发出的一束光线照在池壁上，在S点形成一个亮斑，如图所示，现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点，P点应在S点的______选填“上”或“下”方，如果水面上升至b位置时，那么射灯发出的光照在______选填“S点上方”、“S点”或“S点下方”。
14.如图，是小明同学自制的“气压计”。从管子上端吹入少量气体，水沿玻璃管上升到瓶口以上，位置如图所示。如果拿着此“气压计”从地面到教学楼楼顶，玻璃管内水柱液面会______选填“上升”“不变”或“下降”；此“气压计”______选填“属于”或“不属于”连通器。
15.如图甲是某物质凝固时的图像，由图像可知：这种物质是______选填“晶体”或“非晶体”，物质在BC段这个过程中要______热；这种物质在某一时刻温度如图乙所示，则此时的温度为______。
16.月月参加了一次长跑，身体消耗的能量约为，这些能量相当于完全燃烧______的天然气，若天然气完全燃烧放出的热量有被水吸收，这些热量可将1标准大气压下______ kg、温度为的水烧开。
17.如图所示，某手机移动电源俗称充电宝有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是______联。一块手机用锂电池，上面标明电压为，容量，它充满电后大约储存了______ J电能。
三、作图题：本大题共2小题，共2分。
18.夜晚路灯下站着小明和大明两人，地上留下了他们的影子如图所示，请通过作图确定路灯灯泡S的位置。
19.请在图中作出空中飞行的足球受到的重力G的示意图。
四、实验探究题：本大题共3小题，共20分。
20.
21.在探究“凸透镜成像规律”的实验中。
让平行光正对凸透镜照射，移动光屏直至出现一个最小、最亮的光斑，如图甲所示，则该凸透镜的焦距______cm。
依次将点燃的蜡烛、凸透镜、光屏安装在光具座上，调整三者的高度，使烛焰、凸透镜、光屏的中心大致在同一高度上，这样做的目的是______。
移动蜡烛、凸透镜、光屏的位置如图乙所示，此时光屏上呈现清晰的像，此成像特点跟______选填“照相机”、“投影仪”或“放大镜”成像特点相同。若保持凸透镜位置不变，将蜡烛向左移动一段距离，应将光屏向______选填“左”或“右”移动适当距离才能呈现清晰的像，且像的大小______选填“变大”、“变小”或“不变”。
保持蜡烛位置不变，移动透镜至17cm刻度线处，如图丙所示，此时人眼在图丙中______选填“A”、“B”或“C”处能观察到烛焰的像。
22.如图1是“测量小灯泡电功率”的实验电路图，电源电压恒定不变，小灯泡的额定电压为。
本实验中测量小灯泡电功率的实验原理是______。
闭合开关前滑片P应移至______选填“a”或“b”端。如图2为根据电路图所连接的实物电路，其中有一根导线连接不合理，请你在这根导线上画“”并改正。
连接好电路，闭合开关后，无论怎样移动滑片P，小灯泡都不发光，电流表指针几乎不偏转，电压表示数接近电源电压，出现这种现象的原因可能是小灯泡______。
排除故障后进行实验，移动滑片P使电压表的示数为时，电流表的示数如图3所示为______ A。则小灯泡的额定功率为______ W。
五、计算题：本大题共2小题，共20分。
23.某电压力锅，额定电压220V，有加热和保温两个挡位，其简化电路图如图甲所示。、都是加热电阻，加热挡时只有电阻工作，加热功率为800W；保温挡时只有电阻工作，电阻。S为温控开关，可自动实现“加热”和“保温”状态的转换。求：
的阻值和压力锅的保温功率。
将2L水从加热到，水吸收的热量是多少？若压力锅的功率为。额定电压下，加热这些水，需要多少秒？【，】
用电高峰期电压会降低。若电路中只让压力锅单独工作600s，图中的电能表转盘转了330转，请算出它的实际加热功率。
24.学习了项目化课程后，小刚自制一支能测液体密度的仪器。如图甲所示，取一根两端开口、粗细厚薄均匀的匀质塑料管MN，N端用合金块封口，再通过计算在塑料管外壁标上刻度线和刻度值，仪器就完成制作。如图乙所示，当仪器竖直漂浮在待测液体中时，液面所对应的刻度值就是待测液体的密度大小。已知塑料管长为30cm，质量为6g，塑料管横截面的外圆面积S为，合金块长为2cm，质量为36g。
计算该仪器的重力；
该仪器竖直漂浮在水中，水对该仪器底部的压强大小；
为了找出该仪器的重心，用细线将它悬挂起来，使其水平平衡，如图丙所示。计算重心O点离N端的距离d。
答案和解析
1.【答案】C
【解析】解：A、单县春季最高气温不到，所以平均气温远低于，故A不符合实际；
B、小红上学时正常步行的速度约为，故B不符合实际；
C、教室的高度约3m，普通居民楼的每一层楼高与此差不多，约为3m，故C符合实际；
D、成年人质量在65kg左右，普通初中生的质量略小于此数值，在50kg左右，故D不符合实际。
故选：C。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
2.【答案】D
【解析】解：
A、老师电脑上摄像头和照相机的成像原理是相同的，成倒立、缩小的实像，故A错误；
B、学生们在线观看的视频直播是靠电磁波传递信息的，故B错误；
C、电脑屏幕的彩色画面是由红、绿、蓝三种色光组成的，故C错误；
D、在线观看视频时，说明声和光能够传递信息，故D正确。
故选：D。
摄像头和照相机的原理都属于凸透镜成像；
电视是通过电磁波来传递信息的；
光的三原色是红、绿、蓝；
声音和光都可以传递信息。
本题考查了凸透镜成像规律的应用、电磁波的传播、光的三原色，难度不大，要熟记。
3.【答案】A
【解析】解：A、电冰箱内侧壁上的霜，是水蒸气凝华形成的固态小冰晶，故A正确；
B、打开冰箱门，看见冒白气，白气的形成原因是空气中的水蒸气遇冷液化形成的，故B错误；
C、从冷冻室中取出一瓶冰冻的汽水，过一段时间后瓶的外壁出现了小水珠，小水珠是空气中的水蒸气遇冷液化成的小水珠，故C错误；
D、电冰箱内制冷剂在汽化时吸热，即蒸发吸收冰箱内的热量，达到降温致冷的目的，然后再液化放热使制冷剂变为液体的，故D错误。
故选：A。
物质由固态直接变成气态叫做升华，由固态变成液态叫做熔化；物质由气态变成液态叫做液化，由液态变成气态叫做汽化；物质由液态变成固态叫做凝固，由气态直接变成固态叫做凝华。
本题用生活中的事例考查物质的六种物态变化。体现了物理和生活的密切关系。
4.【答案】B
【解析】解：筷子在使用过程中，动力臂小于阻力臂，是费力杠杆。
A、瓶盖起子在使用过程中，动力臂大于阻力臂，是省力杠杆；
B、食品夹子在使用过程中，动力臂小于阻力臂，是费力杠杆；
C、起钉锤在使用过程中，动力臂大于阻力臂，是省力杠杆；
D、核桃夹子在使用过程中，动力臂大于阻力臂，是省力杠杆。
故选：B。
结合生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
此题考查的是杠杆的分类和特点，主要包括以下几种：①省力杠杆，动力臂大于阻力臂，省力但费距离；②费力杠杆，动力臂小于阻力臂，费力但省距离；③等臂杠杆，动力臂等于阻力臂，既不省距离也不省力。
5.【答案】C
【解析】由图可知，电阻、串联，电压表测量两端的电压，电流表测量电路中的电流；
A、若电阻短路，则电阻两端的电压为零，即电压表示数变为零，由于电路中电阻变小，电流变大，即电流表示数变大，故A不符合题意；
B、若电阻断路，电流表示数变为零，电压表与串联接入电路，此时电压表测电源电压，电压表示数将变大，故B不符合题意；
C、若电阻短路，电路为的简单电路，电路中电阻变小，电流变大，即电流表示数变大，此时电压表测电源电压电压表示数变大，所以两表的示数都变大，故C符合题意；
D、若电阻断路，电阻、电压表、电流表都没有接入电路，则两表示数均为零，故D不符合题意。
故选：C。
6.【答案】D
【解析】解：A、因为太空中是没有空气的，需要靠无线电来对话交谈，说明真空中不能传播，选项说法错误，不符合题意；
B、手指按在小提琴弦的不同位置，就会改变琴弦的振动快慢，这主要是为了改变声音的音调，选项说法错误，不符合题意；
C、道路两旁建隔音墙是在噪声的传播过程中减弱噪声，选项说法错误，不符合题意；
D、B超是利用超声波来工作的，选项说法正确，符合题意；
故选：D。
声音的传播是需要介质的，它既可以在气体中传播，也可以在固体和液体中传播，但不能在真空中传播；
音调的高低与发声物体振动的频率有关，频率越高音调越高；
减弱噪声的途径有三种：在声源处减弱噪声；阻断噪声的传播；在人耳处减弱噪声；
超声波是频率高于20000Hz的声波，它方向性好，穿透能力强，易于获得较集中的声能，在水中传播距离远，可用于测距，测速，清洗，焊接，碎石、杀菌消毒等。
本题考查学生对声音传播、声音的特征及应用的掌握情况，需要联系实例来解释其中的原理。
7.【答案】A
【解析】解：A、人手在太阳光下形成小狗的模样，影子是由光的直线传播形成的，故A正确；
B、太阳光经过凸透镜在纸上形成明亮的光斑，凸透镜对光线有会聚作用，是光的折射现象，故B错误；
C、放入水中的铅笔看起来变弯折了，是光的折射现象，故C错误；
D、塔与水中“塔影”比邻相伴，塔影的形成属于平面镜成像，是由光的反射现象形成的，故D错误。
故选：A。
光在同种均匀介质中沿直线传播，利用这一特点，人们可以看到许多现象，例如日食、月食、影子、小孔成像等；
凸透镜对光线有会聚作用；
光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，光的折射形成的现象：放在有水的碗中的筷子看起来好像变折了、放大镜、池水看起来变浅等；
光射到介质界面上会发生反射，光反射形成的现象：平面镜成像、水中的倒影、凸面镜成像、凹面镜成像。
本题考查了光的直线传播、光的折射和反射，属于光学基础知识。
8.【答案】D
【解析】解：A、用力蹬自行车是为了增大自行车的速度从而增大自行车的动能，惯性的大小与速度无关，故A错误；
B、刹车后自行车不会立即停下来，是因为自行车具有惯性，惯性不是力，不能说受到惯性的作用，故B错误；
C、刹车后，若自行车静止，若受的所有力突然消失，自行车会静止；若自行车还在运动，若受的所有力突然消失，自行车将做匀速直线运动，故C错误；
D、自行车轮胎上的花纹是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力；在车轴处加润滑油是通过使接触面脱离的方法减小摩擦力，故D正确。
故选：D。
物体保持原来运动状态不变的性质叫惯性，惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没有关系；
一切物体在不受外力作用时，总保持静止或匀速直线运动状态；
摩擦力大小的影响因素：压力大小和接触面的粗糙程度。
自行车是日常生活中最常见的交通工具，从自行车的结构和使用来看，应用了非常多的物理知识，包括力学、声现象、光现象、大气压强、杠杆及简单机械等方面，平时多注意观察，将学到的知识与实际应用结合起来。
9.【答案】A
【解析】解：A、地面对小红的支持力和小红的重力大小相等，方向相反，作用在一条直线上，作用在一个物体上，是一对平衡力，故A正确；
B、小红对地面的压力和小红的重力方向相同，不是一对平衡力，故B错误；
C、地面对小红的摩擦力和小红的重力大小不相等，不是一对平衡力，故C错误；
D、小红对地球的吸引力和小红的重力作用在不同物体上，不是一对平衡力，故D错误。
故选：A。
二力平衡的条件：大小相等，方向相反，作用在一条直线上，作用在一个物体上。
本题考查二力平衡条件的应用，属于基础题。
10.【答案】B
【解析】解：A、运动员把滑雪杆用力向后撑地前进，利用了物体间力的作用是相互的，故A正确；
B、滑雪板做的宽大，是在压力一定时，通过增大受力面积来减小压强，故B错误；
C、运动员在滑行过程中做曲线运动，运动方向变化，说明他的运动状态不断变化，故C正确；
D、雪地上留下雪板的划痕，说明力可以使物体发生形变，故D正确。
故选：B。
物体间力的作用是相互的。
减小压强的方法：在压力一定时，增大受力面积；在受力面积一定时，减小压力。
运动状态不变的情况：静止或匀速直线运动。
力的作用效果有两个：①力可以改变物体的形状；②力可以改变物体的运动状态，包括物体的运动速度大小发生变化、运动方向发生变化。
知道力的作用的相互性、力的两个作用效果、减小压强的方法、运动状态变化的情况，理解惯性概念，可解答此题。
11.【答案】D
【解析】解：
微型电扇中装有电动机，电动机主要是由磁体和线圈组成，用手旋转叶片时，线圈恰好在磁场中做切割磁感线运动，此时会产生电流，发光二极管发光了，该现象是电磁感应现象。
A、图中导体通电后小磁针会偏转，说明通电导体周围有磁场，是奥斯特实验，故A不符合题意。
B、图中是电磁继电器，其主要部件是电磁铁，利用的是电流的磁效应，故B不符合题意；
C、图中通电线圈在磁场中受力转动，是电动机的工作原理，故C不符合题意；
D、图中闭合电路的部分导体在磁场中做切割磁感线运动时，电路中产生了感应电流可从电流表指针发生偏转来体现，这是电磁感应现象，故D符合题意。
故选：D。
闭合回路中的部分导体做切割磁感线的运动时就能产生感应电流，这种现象为电磁感应现象，发电机就是根据电磁感应的原理制成的；
直流电动机和直流发电机的构造是相同的，用手拨动小风扇叶片，发光二极管能亮，故可用发电机的知识分析。
本题需注意电磁感应为因为运动而产生了电流，导体在磁场中受力是因为有了电流而发生了运动。实验装置是不同的。而风扇内部的线圈当外部接电源时，风扇能转动，是磁生电；当用外力转动风扇时，就成了发电机。
12.【答案】A
【解析】解：A、船闸利用连通器原理进行工作，故A正确；
B、风能发电站利用的风能来自大自然，且取之不尽、用之不竭，属于可再生能源，故B错误；
C、北斗卫星通过电磁波向地面传输信息，故C错误；
D、“复兴号”高铁列车进站时质量不变，速度减小，动能减小，故D错误。
故选：A。
A、船闸是利用连通器的原理进行工作的；
B、风能来自大自然，且取之不尽、用之不竭；
C、太空中没有空气，真空不能传声，但真空中电磁波可以传播；
D、动能的影响因素是物体的质量与速度。
此题考查了连通器原理、能源及其分类、电磁波的传播和应用、动能，属基础题目。
13.【答案】下 S点上方
【解析】解：往池内注水，水面升至a位置时，发生折射，根据折射定律，光从水斜射入空气中时，入射光线、折射光线以及法线在同一平面内，折射角大于入射角，P点如下图所示：
。
水面上升至b位置时，光线先在水池侧壁发生反射，反射角等于入射角，反射光线再从水中斜射入空气里发生折射，折射角大于入射角；Q点如下图所示：
。
通过画图可知：P点在S点的下方，Q点在S点的上方。
答案：下；S点上方。
光在同种、均匀、透明介质中沿直线传播，从一种介质进入另一介质时，光的传播方向发生改变，产生折射现象。
水面升至a位置时，光从水斜射入空气中时，入射光线、折射光线以及法线在同一平面内，折射角大于入射角，确定折射光线的方向。
水面上升至b位置时，光线先在水池侧壁发生反射，反射角等于入射角，反射光线再从水中斜射入空气里发生折射，折射角大于入射角。
会根据光的折射的初步规律和光的反射定律作图分析。
14.【答案】上升 不属于
【解析】解：此“气压计”从地面到教学楼楼顶，外部大气压强减小，玻璃管内水柱液面会往上移动一段距离；
此“气压计”瓶内气体与外部不连通，只有管内气体开口，所以不属于连通器。
故答案为：上升；不属于。
大气压强与高度有关，高度越高，压强越小；
上端开口，底部相通的容器叫做连通器。
本题考查了大气压强与高度的关系和连通器，比较简单，属于基础题。
15.【答案】晶体 放
【解析】解：由图可知，物质凝固时温度保持不变，该物质是晶体；
液体凝固时放出热量；
零刻度在上方，液柱远离零刻度，是零下。每一个大格代表，每一个小格代表，示数为。
故答案为：晶体；放；。
晶体和非晶体的重要区别在于晶体凝固时，温度保持不变，非晶体凝固时，温度不断下降。
物质凝固时不断放出热量。
温度计的读数：首先判断零上还是零下，然后确定每一个大格和每一个小格代表的示数。
对于不完整的温度计读数，首先确定零上还是零下，确定出每一个大格和每一个小格代表的示数，从小数字读向大数字。
16.【答案】
【解析】解：由题可知，天然气完全燃烧放出的热量等于身体消耗的能量，则，
由得，需要天然气的体积：
；
水吸收的热量：
，
在1个标准大气压下，水的沸点是，即水的末温为，
由可得水的质量：
。
故答案为：；。
天然气完全燃烧放出的热量等于身体消耗的能量，利用求相当于完全燃烧天然气的体积；
由题知，，知道水的比热容、初温和末温在1标准大气压下水的沸点为，即水的末温为，利用求出水的质量。
本题考查了燃料燃烧放热公式、吸热公式的应用，注意在一标准大气压下水的沸点为。
17.【答案】并
【解析】解：通过电源线可以单独或同时为手机充电，说明两条线路之间互不影响，因此这两个输出端的连接方式是并联；
它充满电后大约储存的电能为：。
故答案为：并；。
串联电路中各个用电器之间互相影响，并联电路中各个支路之间互不影响；
根据可求出电池充满电后储存的电能。
本题考查了对串、并联电路的判断和电能的计算，属于基础题，难度不大。
18.【答案】解：
将小明和大明的顶端和影子的顶端连接并延长可交于一点S，根据光的直线传播原理确定光源S的位置，如图所示：
。
【解析】根据中心投影的特点可知，连接人和他影子的顶端所形成的直线必定经过点光源。所以分别把小明和小红的顶端和影子的顶端连接并延长可交于一点，即点光源S的位置。
本题考查的是影子形成原理的应用，确定路灯位置是解题的关键。
19.【答案】解：重力的方向是竖直向下的，过重心画一个带箭头的竖直向下的有向线段，用G表示，如图所示：

【解析】根据重力的方向是竖直向下的，过重心做竖直向下的力即可。
本题考查了重力的示意图的作法。不管物体怎样运动，重力的方向总是竖直向下的。
20.【答案】

【解析】
21.【答案】使像成在光屏中央 投影仪 左 变小 B
【解析】解：甲图中，正对凸透镜的平行光线经凸透镜后会聚到一点，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为；
为了使像成在光屏中央，应调节烛焰、透镜、光屏三者的中心在同一高度上；
由图可知，此时的物距为，物距在一倍焦距和二倍焦距之间，凸透镜成倒立、放大的实像，其应用是投影仪；
若保持凸透镜位置不变，将蜡烛向左移动一段距离，物距变大，像变小，像距变小，应将光屏向左移动适当距离才能呈现清晰的像；
蜡烛位置不变，移动透镜至17cm刻度线处时，，此时成正立、放大的虚像，像与物在同侧，则人眼在B处能观察到蜡烛的像。
故答案为：；使像成在光屏中央；投影仪；左；变小；。
根据焦距的概念，计算出焦距的大小；
实验时将点燃的蜡烛、凸透镜和光屏依次安装在光具座上，并调整使三者的中心在高度上，这样像可以成在光屏中央；
物距在一倍焦距和二倍焦距之间时，凸透镜成倒立、放大的实像，其应用是投影仪；凸透镜成实像时，物远像近像变小；
物距小于焦距成正立放大虚像，应用是放大镜，虚像与物在同侧。
本题为探究凸透镜成像规律的实验，考查了凸透镜成像的规律，要熟练掌握凸透镜成像特点与物距、像距之间的关系，做到灵活应用。
22.【答案】断路
【解析】解：在测量小灯泡电功率的实验中，电压表测灯泡两端的电压，电流表测通过灯泡的电流，故测量小灯泡电功率的实验原理是；
为了保护电路，闭合开关前滑片P应移至阻值最大处，即b端；小灯泡的额定电压为，电压表应选小量程并联在灯泡两端，如下图所示：
；
连接好电路，闭合开关后，无论怎样移动滑片P，小灯泡都不发光，电流表指针几乎不偏转，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了，即出现这种现象的原因可能是小灯泡断路；
由图2可知，电流表选用小量程；排除故障后进行实验，移动滑片P使电压表的示数为时，电流表的示数如图3所示，电流表分度值，其示数为；
小灯泡的额定功率为：
。
故答案为：；；如上图所示；断路；；。
测量小灯泡电功率的实验原理是；
为了保护电路，闭合开关前滑片P应移至阻值最大处；小灯泡的额定电压为，电压表应选小量程并联在灯泡两端；
连接好电路，闭合开关后，无论怎样移动滑片P，小灯泡都不发光，电流表指针几乎不偏转，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；
根据图2确定电流表选用量程，根据图3确定分度值读数；根据算出小灯泡额定功率。
本题测量小灯泡电功率的实验，考查了实验原理、电路连接、注意事项、电路故障、电流表读数和功率的计算等知识。
23.【答案】解：加热挡时只有电阻工作，根据知的阻值为：
；
保温挡时只有电阻工作，
保温挡的功率为：
；
电压力锅内水的体积：
，
由可得，水的质量：
，
水吸收的热量：
；
根据得消耗的电能为：
；
由得加热时间：
；
因表示的是电路中每消耗的电能，电能表的转盘转3000r，
所以，消耗的电能：
，
电压力锅的实际加热功率为：
。
答：的阻值为，压力锅的保温功率为40W；
将2L水从加热到，水吸收的热量是；
若压力锅的功率为。额定电压下，加热这些水，需要500s；
电压力锅的实际加热功率为600W。
【解析】加热挡时只有电阻工作，根据算出的阻值；
保温挡时只有电阻工作，根据算出保温挡的功率；
由算出水的质量，由算出水吸收的热量，根据算出消耗的电能，由算出加热时间；
由算出消耗的电能，由算出电压力锅的实际加热功率。
题考查了电功率公式、密度公式、效率公式、吸热公式、电功公式的应用，是一道综合题，有一定的难度。
24.【答案】解：该仪器的重力：
；
该仪器竖直漂浮在水中，由物体的漂浮条件可知，
由可知该仪器排开水的体积为：
，
由知该仪器浸入水中的深度为：
，
水对该仪器底部的压强为：
；
由题意可知，塑料管的重心到塑料管的左端距离为：
，
合金块的重心到塑料管的左端距离为：
，
设合金块重力的力臂为，塑料管重力的力臂为，由题意可知，
则，
由杠杆平衡条件可知，即
代入数据有
解得，则。
答：该仪器的重力为；
水对该容器底部的压强大小为；
重心O点离N端的距离为。
【解析】根据求出该仪器的重力；
根据漂浮条件求出该仪器竖直漂浮在水中，受到的浮力，根据阿基米德原理求出该仪器排开水的体积，根据体积公式求出该仪器浸入水中的深度；根据求水对该仪器底部的压强；
根据杠杆平衡条件求出重心O点离N端的距离d。
本题考查重力公式、密度公式、液体压强公式、物体的浮沉条件、阿基米德原理和杠杆平衡条件的应用，综合性较强。
