初中物理第一节 光的反射课后练习题

这是一份初中物理第一节 光的反射课后练习题，共24页。试卷主要包含了单选题，填空题，作图题，实验题等内容，欢迎下载使用。

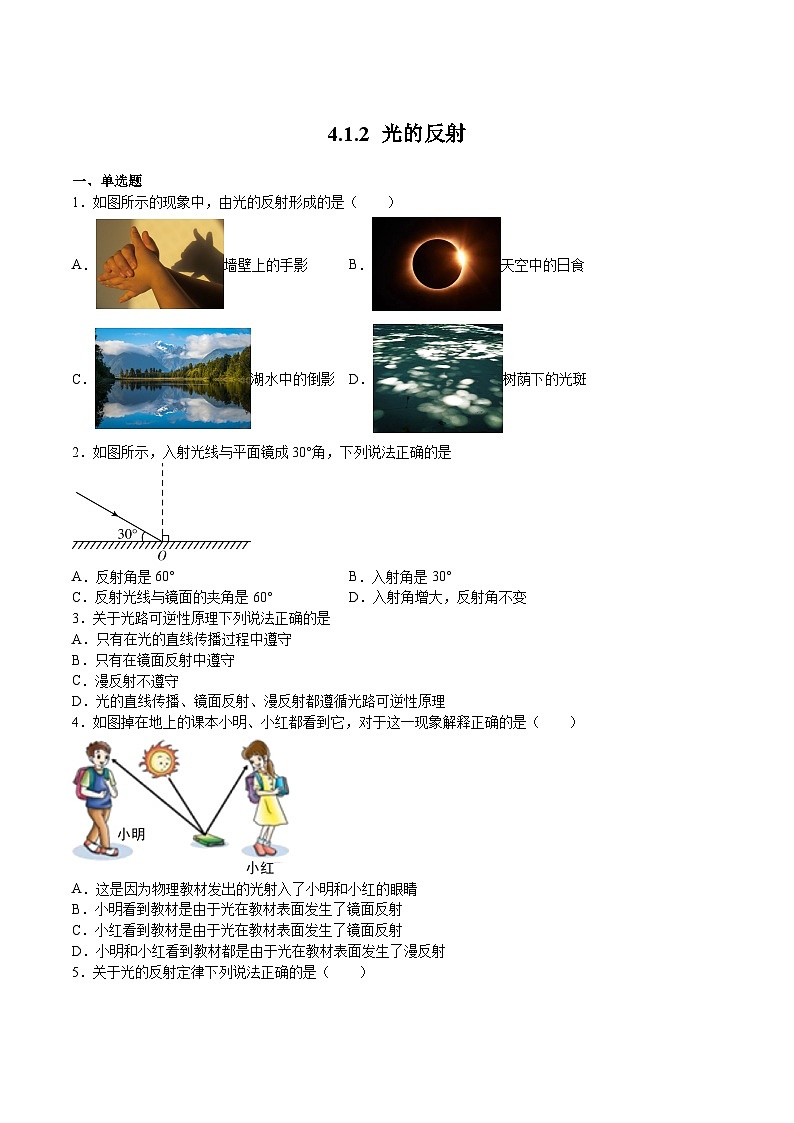

1．如图所示的现象中，由光的反射形成的是（ ）
A．墙壁上的手影B．天空中的日食
C．湖水中的倒影D．树荫下的光斑
2．如图所示，入射光线与平面镜成30°角，下列说法正确的是
A．反射角是60°B．入射角是30°
C．反射光线与镜面的夹角是60°D．入射角增大，反射角不变
3．关于光路可逆性原理下列说法正确的是
A．只有在光的直线传播过程中遵守
B．只有在镜面反射中遵守
C．漫反射不遵守
D．光的直线传播、镜面反射、漫反射都遵循光路可逆性原理
4．如图掉在地上的课本小明、小红都看到它，对于这一现象解释正确的是（ ）
A．这是因为物理教材发出的光射入了小明和小红的眼睛
B．小明看到教材是由于光在教材表面发生了镜面反射
C．小红看到教材是由于光在教材表面发生了镜面反射
D．小明和小红看到教材都是由于光在教材表面发生了漫反射

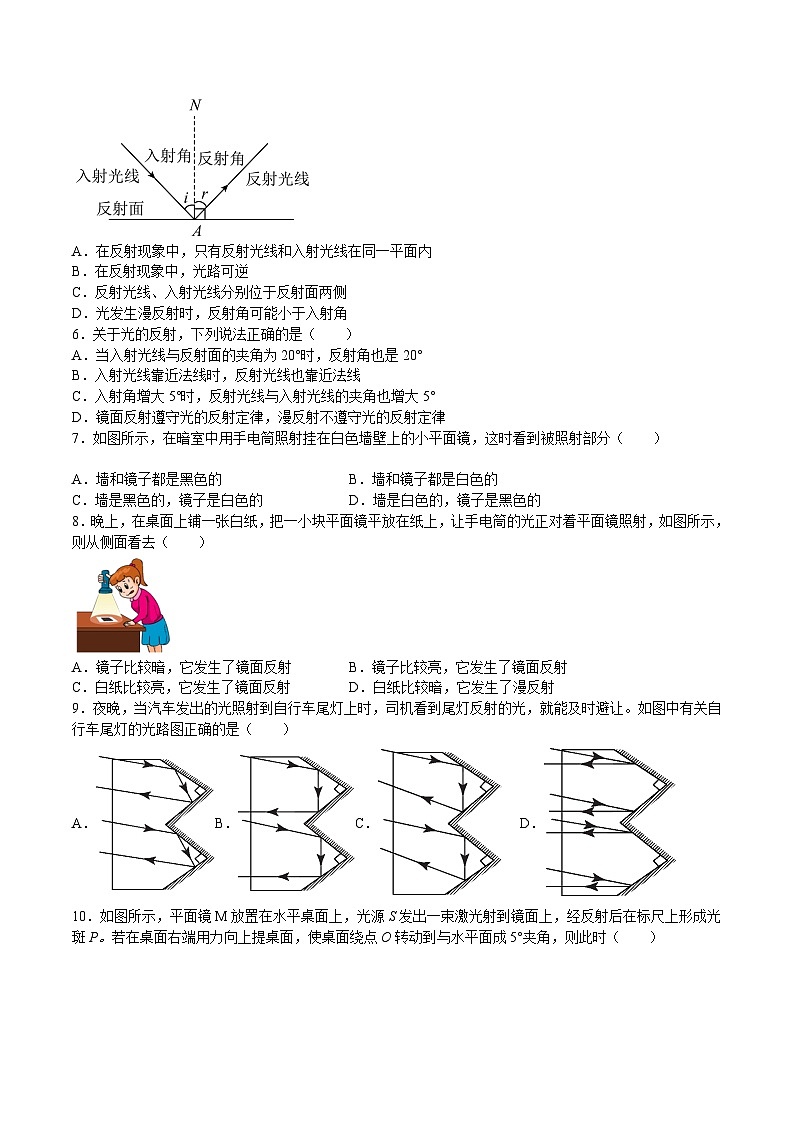

5．关于光的反射定律下列说法正确的是（ ）
A．在反射现象中，只有反射光线和入射光线在同一平面内
B．在反射现象中，光路可逆
C．反射光线、入射光线分别位于反射面两侧
D．光发生漫反射时，反射角可能小于入射角
6．关于光的反射，下列说法正确的是（ ）
A．当入射光线与反射面的夹角为20°时，反射角也是20°
B．入射光线靠近法线时，反射光线也靠近法线
C．入射角增大5°时，反射光线与入射光线的夹角也增大5°
D．镜面反射遵守光的反射定律，漫反射不遵守光的反射定律
7．如图所示，在暗室中用手电筒照射挂在白色墙壁上的小平面镜，这时看到被照射部分（ ）
A．墙和镜子都是黑色的B．墙和镜子都是白色的
C．墙是黑色的，镜子是白色的D．墙是白色的，镜子是黑色的
8．晚上，在桌面上铺一张白纸，把一小块平面镜平放在纸上，让手电筒的光正对着平面镜照射，如图所示，则从侧面看去（ ）
A．镜子比较暗，它发生了镜面反射B．镜子比较亮，它发生了镜面反射
C．白纸比较亮，它发生了镜面反射D．白纸比较暗，它发生了漫反射
9．夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。如图中有关自行车尾灯的光路图正确的是（ ）
A．B．C．D．

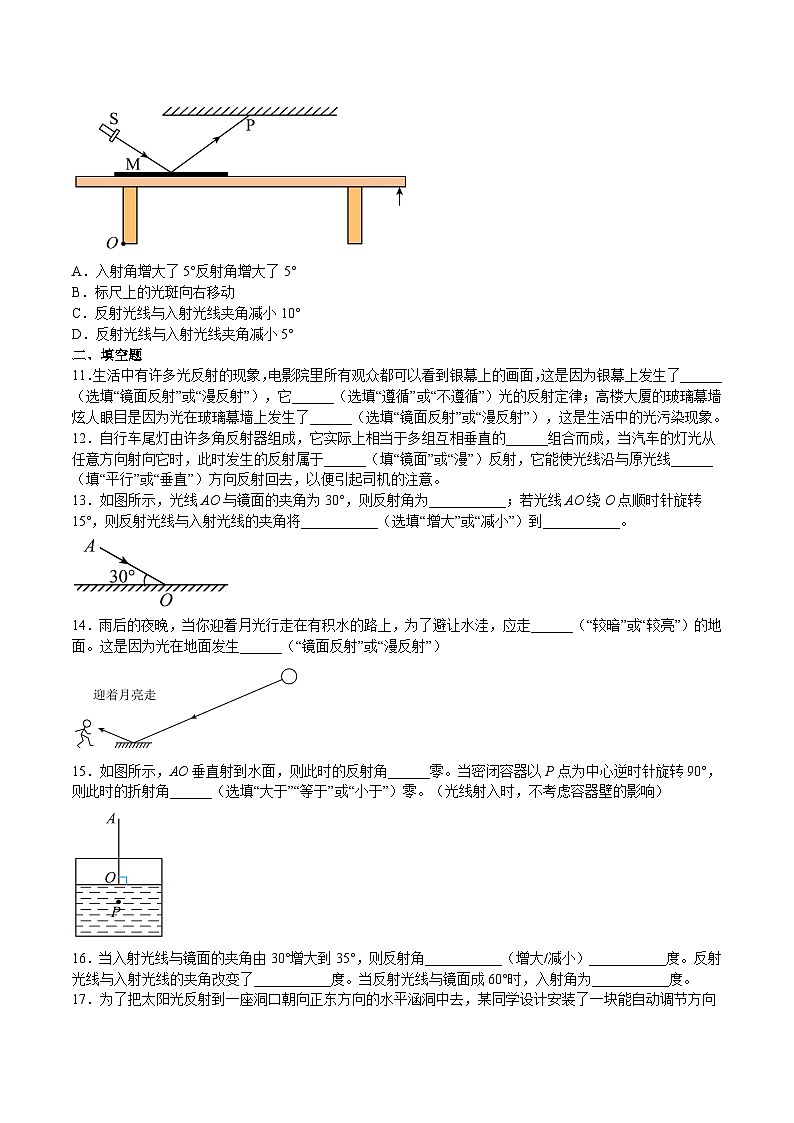

10．如图所示，平面镜M放置在水平桌面上，光源S发出一束激光射到镜面上，经反射后在标尺上形成光斑P。若在桌面右端用力向上提桌面，使桌面绕点O转动到与水平面成5°夹角，则此时（ ）
A．入射角增大了5°反射角增大了5°
B．标尺上的光斑向右移动
C．反射光线与入射光线夹角减小10°
D．反射光线与入射光线夹角减小5°
二、填空题
11．生活中有许多光反射的现象，电影院里所有观众都可以看到银幕上的画面，这是因为银幕上发生了______（选填“镜面反射”或“漫反射”），它______（选填“遵循”或“不遵循”）光的反射定律；高楼大厦的玻璃幕墙炫人眼目是因为光在玻璃幕墙上发生了______（选填“镜面反射”或“漫反射”），这是生活中的光污染现象。
12．自行车尾灯由许多角反射器组成，它实际上相当于多组互相垂直的______组合而成，当汽车的灯光从任意方向射向它时，此时发生的反射属于______（填“镜面”或“漫”）反射，它能使光线沿与原光线______（填“平行”或“垂直”）方向反射回去，以便引起司机的注意。
13．如图所示，光线AO与镜面的夹角为30°，则反射角为___________；若光线AO绕O点顺时针旋转15°，则反射光线与入射光线的夹角将___________（选填“增大”或“减小”）到___________。
14．雨后的夜晚，当你迎着月光行走在有积水的路上，为了避让水洼，应走______（“较暗”或“较亮”）的地面。这是因为光在地面发生______（“镜面反射”或“漫反射”）
15．如图所示，AO垂直射到水面，则此时的反射角______零。当密闭容器以P点为中心逆时针旋转90°，则此时的折射角______（选填“大于”“等于”或“小于”）零。（光线射入时，不考虑容器壁的影响）
16．当入射光线与镜面的夹角由30°增大到35°，则反射角___________（增大/减小）___________度。反射光线与入射光线的夹角改变了___________度。当反射光线与镜面成60°时，入射角为___________度。
17．为了把太阳光反射到一座洞口朝向正东方向的水平涵洞中去，某同学设计安装了一块能自动调节方向的平面镜M，如图所示正午时刻，太阳光垂直于水平地面照射，图中表示平面镜方向的那个角度应为α=______；午后，随着太阳西斜，α应适当______（选填“增大”“减小”）。
18．张明是一个爱动脑筋的孩子，他听老师说有一种角反射器，它具有非常优良的回光特性：入射光线经多个平面镜反射后，出射光线总是与入射光线平行。
（1）张明将两块平面镜垂直安装如图所示，将一束光与镜面M成60°角入射最后经平面镜N反射出去，此时镜面N上的反射角是 _____，生活中的自行车尾灯就用到了这一原理；
（2）张明在实验过程中，按照如图所示保持入射光线的方向不变将反射器绕O点向顺时针方向转动了20°，那么经过反射器两次反射的出射光线将转过 _____度角；
（3）老师告诉他如果用三块平面镜，可使角反射器具有更强大的功能：在空间中一定范围内的入射光线（无论入射方向如何）经平面镜反射后，出射光线总是与入射光线平行，为了能达到这一要求，你觉得三块平面镜应该如何组装：_____。
三、作图题
19．一束光射在平面镜上，请根据反射光线画出入射光线。
20．用一平面镜使图中的光线竖直射入井中，画出平面镜的位置并保留作图痕迹。
21．如图所示烛焰上有一发光点A，画出A发出的光经镜面反射进入人眼的光路图。
四、实验题
22．在进行“光的反射定律”的探究实验中，徐新宇同学设计了如图所示的实验，平面镜M平放在桌面上，当E、F是粘在一起的两块硬纸板，F可绕垂直于镜面的接缝ON转动。
（1）如图甲，当E、F在同一平面上时，让入射光线AO沿E射向镜面，在纸板F上可看到反射光线OB，此时∠BON______∠AON（选填“大于”、“等于”或“小于”）若将AO向ON靠近，则入射角在逐渐______（填“增大”“减小”或“不变”）；若光线沿BO入射，经镜面反射后光线沿OA射出，这说明了在光的反射中，光路是的______。
（2）实验中便用可折转的光屏有什么作用______，在图乙中，纸板F向前或向后折叠，则在纸板F上都______（能/不能）看到反射光线，说明反射光线与入射光线和法线应在______。
（3）改变入射光线的方向，再观测几组入射角和反射角，这样做的目的是为了______
23．在“探究光的反射规律”的实；验中，平面镜水平放置，白色纸板竖直立在平而镜上，纸板由E、F两部分组成，可绕竖直接缝ON翻转，如图1所示。
(1)实验中还需要的器材是：______、激光笔和铅笔。
(2)将一束光贴着纸板E沿AO射到O点，纸板F上会显示出反射光束OB：为探究反射光和入射光是否在同一平面内，下一步的操作是：______。
(3)使光束以不同角度入射进行实验，测量数据如上表所示。由此可得：在反射现象中，______。
(4)如图2所示，已知入射光线与反射光线的夹角为90°，请在图中画出平面镜的位置并标出反射角的度数( )。
24．为了探究光反射时的规律，同学们进行如图所示的实验。
（1）为了完成实验，需要的测量工具是______；
（2）把一个平面镜放在水平桌面上，再把一张纸板ENF______立在平面镜上，纸板上的直线ON垂直于镜面；
（3）如图甲所示，使一束光贴着纸板射向O点，经平面镜反射后，沿另一方向射出，图中r是______（选填“入射”或“反射”）角；
（4）当入射角增大时，反射光线______（选填“靠近”或“远离”）平面镜；
（5）下表是实验中记录的数据，分析实验数据可知：______；
（6）如图乙，把纸板NOF向前折或向后折，在纸板上都不能看到反射光线，说明：反射光线、入射光线和法线______。
25．探究实验：探究光的反射规律：
[设计实验]把一个平面镜放在水平桌面上，再把一张纸板ENF竖直地立在平面镜上，纸板上的直线ON垂直于镜面，如图2所示。
一束光贴着纸板沿着某一个角度射到O点，经平面镜的反射，沿另一个方向射出，在纸板上用笔描出入射光EO和反射光OF的径迹。改变光束的入射方向，重做一次。换另一种颜色的笔，记录光的径迹。
取下纸板，用量角器测量NO两侧的角i和r。
[实验表格]
[实验现象和结论]
（1）把纸板NOF向前或向后折，将看不到反射光线，这说明在现象中，_____光线、入射光线和_____在同一平面内。
（2）从实验表格中可以看出：反射角_____入射角。
（3）如果让光逆着反射光线的方向射到镜面，那么，它被反射后就会逆着原来的入射光的方向射出。这表明光路是_____的。
26．如图所示为“探究光的反射定律”的实验装置。
(1)小强在用该实验装置进行实验时，除了要用到铁架台、可折转光屏和量角器外，还要用到 ______ 和 ______ 。
(2)小强用到的实验器材中，可折转光屏可以非常方便地绕轴线ON向前或向后折转。这个实验中，小强选用可折转光屏的目的是为了探究反射光线是否在 ______ 所决定的平面内。
(3)小强通过实验测得的数据如表一。
分析表中的数据，可以得出的实验结论是：光反射时， ______ 。
(4)通过实验，小刚测得的数据如表二。
据此，他得出了“反射角小于入射角”的结论。进行交流时，发现他的结论与其他组的结论不同，小刚又反复进行了多次测量，确定自己从读数到分析论证得出结论都没有问题。导致小刚得出“反射角小于入射角”的原因可能是 ______ ：。
实验次数
入射角
反射角
1
30°
30°
2
45°
45°
3
60°
60°
次数
1
2
3
4
5
6
∠i
20°
30°
40°
50°
60°
70°
∠r
20°
30°
40°
50°
60°
70°
角i
角r
第一次
20
20
第二次
30
30
第三次
60
60
实验次数
入射角/°
反射角／°
表
1
30．0
29．8
一
2
50．0
50．0
3
70．0
70．3
实验次数
入射角/°
反射角／°
表
1
30．0
28．8
二
2
50．0
49．0
3
70．0
69．2
4.1.2 光的反射
一、单选题
1．如图所示的现象中，由光的反射形成的是（ ）
A．墙壁上的手影B．天空中的日食
C．湖水中的倒影D．树荫下的光斑
【答案】C
【解析】
A．墙壁上的手影是光的直线传播，故A不符合题意；
B．天空中的日食是光的直线传播，故B不符合题意；
C．湖水中的倒影是光的反射，故C符合题意；
D．树荫下的光斑是光的直线传播，故D不符合题意。
故选C。
2．如图所示，入射光线与平面镜成30°角，下列说法正确的是
A．反射角是60°B．入射角是30°
C．反射光线与镜面的夹角是60°D．入射角增大，反射角不变
【答案】A
【解析】
入射光线与平面镜夹角为30°，则可得入射角为60°，由反射定律得反射角等于入射角也为60°，反射光线与镜面夹角为30°，入射角与反射角始终相等，则入射角增大时反射角也增大．
3．关于光路可逆性原理下列说法正确的是
A．只有在光的直线传播过程中遵守
B．只有在镜面反射中遵守
C．漫反射不遵守
D．光的直线传播、镜面反射、漫反射都遵循光路可逆性原理
【答案】D
【解析】
光路可逆性在任何情况都能发生，即光的直线传播、镜面反射、漫反射都遵循光路可逆性原理．故选D.
【点睛】
当光线逆着原来的反射光线（或折射光线）的方向射到媒质界面时，必会逆着原来的入射方向反射（或折射）出去，这种性质叫光路可逆性或光路可逆原理．
4．如图掉在地上的课本小明、小红都看到它，对于这一现象解释正确的是（ ）
A．这是因为物理教材发出的光射入了小明和小红的眼睛
B．小明看到教材是由于光在教材表面发生了镜面反射
C．小红看到教材是由于光在教材表面发生了镜面反射
D．小明和小红看到教材都是由于光在教材表面发生了漫反射
【答案】D
【解析】
【分析】
A．物理教材本身不会发光，故不是光源，不会发出光线，故A错误；
BCD．教材的表面凹凸不平，光照在上面发生漫反射，反射光线是向着四面八方的，所以小明和小红从不同的位置都能看到它，故BC错误，D正确。
故选D。
5．关于光的反射定律下列说法正确的是（ ）
A．在反射现象中，只有反射光线和入射光线在同一平面内
B．在反射现象中，光路可逆
C．反射光线、入射光线分别位于反射面两侧
D．光发生漫反射时，反射角可能小于入射角
【答案】B
【解析】
【分析】
ABC．根据反射规律，反射光线、入射光线和法线在同一平面内；在反射现象中，光路是可逆的；反射光线、入射光线分别位于法线两侧，故AC错误，B正确；
D．光发生漫反射时，反射角等于入射角，故D错误。
故选B。
6．关于光的反射，下列说法正确的是（ ）
A．当入射光线与反射面的夹角为20°时，反射角也是20°
B．入射光线靠近法线时，反射光线也靠近法线
C．入射角增大5°时，反射光线与入射光线的夹角也增大5°
D．镜面反射遵守光的反射定律，漫反射不遵守光的反射定律
【答案】B
【解析】
A．由光的反射定律知道，当入射光线与反射面的夹角为20°时，入射角为
90°-20°=70°
即反射角也为70°，故A说法错误；
B．入射光线靠近法线时，入射角减小，所以反射角也减小，反射光线靠近法线，所以，B正确；
C．当入射角增大5°时，反射角也增大5°，所以反射光线与入射光线的夹角也增大10°，故C错误；
D．镜面反射和漫反射的每条光线都要遵循光的反射定律，故D错误。
故选B。
7．如图所示，在暗室中用手电筒照射挂在白色墙壁上的小平面镜，这时看到被照射部分（ ）
A．墙和镜子都是黑色的B．墙和镜子都是白色的
C．墙是黑色的，镜子是白色的D．墙是白色的，镜子是黑色的
【答案】D
【解析】
小平面镜表面光滑，光线照射时，表面会发生镜面反射，从照射角度看，几乎没有光线进入人的眼睛，所以感觉平面镜是暗的。墙面凹凸不平，当有光线照射时，反射光线射向四面八方，发生漫反射，从照射角度看，有一部分光线进入人的眼睛，所以感觉墙是白色的。故ABC不符合题意，D符合题意。
故选D。
8．晚上，在桌面上铺一张白纸，把一小块平面镜平放在纸上，让手电筒的光正对着平面镜照射，如图所示，则从侧面看去（ ）
A．镜子比较暗，它发生了镜面反射B．镜子比较亮，它发生了镜面反射
C．白纸比较亮，它发生了镜面反射D．白纸比较暗，它发生了漫反射
【答案】A
【解析】
当手电筒垂直照射白纸和平面镜，平面镜发生镜面反射，反射光线垂直反射，从侧面看时，几乎没有光线进入人眼，所以人眼感觉平面镜是暗的；光线垂直照射到白纸上，白纸表面是粗糙的，发生漫反射，反射光线射向四面八方，从侧面看时，有光线进入人眼，则人眼感觉白纸是亮的，故A正确，符合题意；BCD错误，不符合题意；
故选A。
9．夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。如图中有关自行车尾灯的光路图正确的是（ ）
A．B．C．D．
【答案】A
【解析】
【分析】
由图可知，汽车尾灯的反射面是相互垂直的两个反射面，当光照到车尾灯上时，经过两个反射面反射，根据光的反射定律可知，入射光线和最终的反射光线相互平行。
故选A。
10．如图所示，平面镜M放置在水平桌面上，光源S发出一束激光射到镜面上，经反射后在标尺上形成光斑P。若在桌面右端用力向上提桌面，使桌面绕点O转动到与水平面成5°夹角，则此时（ ）
A．入射角增大了5°反射角增大了5°
B．标尺上的光斑向右移动
C．反射光线与入射光线夹角减小10°
D．反射光线与入射光线夹角减小5°
【答案】C
【解析】
在桌面右端用力向上提桌面，使桌面绕点O转动到与水平面成5°夹角，即逆时针转动5°，则法线也逆时针转动5°，因为入射光线方向没有改变，故入射角减小5°，根据反射定律，反射角也减小5°，反射光线与入射光线夹角减小10°，标尺上的光斑会向左移动，综上，故C正确，ABD错误。
故选C。
二、填空题
11．生活中有许多光反射的现象，电影院里所有观众都可以看到银幕上的画面，这是因为银幕上发生了______（选填“镜面反射”或“漫反射”），它______（选填“遵循”或“不遵循”）光的反射定律；高楼大厦的玻璃幕墙炫人眼目是因为光在玻璃幕墙上发生了______（选填“镜面反射”或“漫反射”），这是生活中的光污染现象。
【答案】 漫反射 遵循 镜面反射
【解析】
[1]电影院里所有观众都可以看到银幕上的画面，这是因为银幕上发生了漫反射。
[2]反射光线射向各个方向，它遵循光的反射定律。
[3]高楼大厦的玻璃幕墙炫人眼目是因为光在玻璃幕墙上发生了镜面反射，反射光线比较集中，这是生活中的光污染现象。
12．自行车尾灯由许多角反射器组成，它实际上相当于多组互相垂直的______组合而成，当汽车的灯光从任意方向射向它时，此时发生的反射属于______（填“镜面”或“漫”）反射，它能使光线沿与原光线______（填“平行”或“垂直”）方向反射回去，以便引起司机的注意。
【答案】 平面镜 镜面 平行
【解析】
[1]自行车尾灯的作用是将后方汽车照射来的光反射回去，进入后方汽车驾驶员的眼中，使后方汽车驾驶员发现前方有自行车行驶，从而防止发生交通事故，故自行车尾灯对光的反射具有定向性，基本上都按照入射光的反方向反射回去，为满足以上要求，角反射器应相当于多组互相垂直的平面镜组合而成。
[2]平行光射到粗糙表面上，反射光会射向不同方向，这种反射叫漫反射，平行光射到光滑表面上，反射光会平行射出，这种反射叫镜面反射；平面镜表面就是光滑的平面，由题意可知，光射入相当于多组互相垂直的平面镜组合而成的角反射器上时发生的应该是镜面反射。
[3]两个互成直角的平面镜放在一起，如下图所示：当光线AO射到平面镜1上时，发生第一次反射，先过入射点做出法线，根据反射光线与入射光线分居法线两侧，反射角等于入射角做出反射光线OB，反射光线OB作为入射光线又射到反射镜2上发生第二次反射，同理，做出最终反射光线O′C，根据几何关系可知，与互余，再由反射角等于入射角可知，与互补，根据同旁内角互补可判断入射光线AO与最终反射光线O′C平行，再结合光路图可知最终反射光线将沿与原光线平行方向反射回去。
13．如图所示，光线AO与镜面的夹角为30°，则反射角为___________；若光线AO绕O点顺时针旋转15°，则反射光线与入射光线的夹角将___________（选填“增大”或“减小”）到___________。
【答案】 60° 减小 90°
【解析】
[1]由图可知，光线AO与镜面的夹角为，法线与镜面是垂直的，则入射角为
90°-30°=60°
由于反射角等于入射角，所以反射角为60°。
[2][3]若光线AO绕O点顺时针旋转15°，此时的入射角变为
60°-15°=45°
反射角等于入射角，反射角为45°。反射光线与入射光线的夹角为反射角与入射角的和，反射角和入射角都减小，反射光线与入射光线的夹角也减小。反射光线与入射光线的夹角为
45°+45°=90°
14．雨后的夜晚，当你迎着月光行走在有积水的路上，为了避让水洼，应走______（“较暗”或“较亮”）的地面。这是因为光在地面发生______（“镜面反射”或“漫反射”）
【答案】 较暗 漫反射
【解析】
迎着月光走，月光经积水水面发生镜面反射，进入人的眼睛反射光线多，人感觉积水面亮；而地面较粗糙，发生漫反射，有很少的光线进入人的眼睛，人感觉地面黑，所以为了避让水洼，应走“较暗”的地面。
15．如图所示，AO垂直射到水面，则此时的反射角______零。当密闭容器以P点为中心逆时针旋转90°，则此时的折射角______（选填“大于”“等于”或“小于”）零。（光线射入时，不考虑容器壁的影响）
【答案】 0 等于
【解析】
[1]一束光线垂直射到水面时，此时入射光线、反射光线与法线重合，所以夹角为0°，即入射角为0°，反射角为0°。
[2]当密闭容器以P点为中心逆时针旋转90°角时，水面还是水平的，故入射光线、反射光线、折射光线都仍与法线重合，因此折射角为0°。
16．当入射光线与镜面的夹角由30°增大到35°，则反射角___________（增大/减小）___________度。反射光线与入射光线的夹角改变了___________度。当反射光线与镜面成60°时，入射角为___________度。
【答案】 减小 5 10 30
【解析】
[1]当入射光线与镜面的夹角由30°增大到35°，则原来的入射角
90°-30°=60°
变化后的入射角
90°-35°=55°
入射角减小，根据反射定律可知，光线的反射角等于入射角，所以反射角也减小。
[2]根据反射定律可知，光线的反射角等于入射角，当入射角由60°减小到55°，反射角也由60°减小到55°，故反射角减小了
60°-55°=5°
[3]原来反射光线与入射光线的夹角是
60°×2=120°
改变后，反射光线和入射光线的夹角是
55°×2=110°
所以反射光线与入射光线的夹角改变了
120°-110°=10°
[4]若当反射光线与镜面成60°时，反射角与入射角都为
90°-60°=30°
17．为了把太阳光反射到一座洞口朝向正东方向的水平涵洞中去，某同学设计安装了一块能自动调节方向的平面镜M，如图所示正午时刻，太阳光垂直于水平地面照射，图中表示平面镜方向的那个角度应为α=______；午后，随着太阳西斜，α应适当______（选填“增大”“减小”）。
【答案】 45° 增大
【解析】
[1]如图所示，∠1为入射角，根据光的反射定律：反射角等于入射角，即∠2=∠1，由平面几何知识：∠α=∠3，而
∠3=90°-∠2
则
∠α=90°-∠1
由题知洞口朝向正东方向，正午时刻，太阳光垂直于水平地面照射，则反射光线朝正西的水平方向，所以反射光线与入射光线之间的夹角为90°，入射角为45°，即∠1=45°，所以α=45°。
[2]午后，随着太阳西移，入射角∠1减小，则
∠α=90°-∠1
应增大。
18．张明是一个爱动脑筋的孩子，他听老师说有一种角反射器，它具有非常优良的回光特性：入射光线经多个平面镜反射后，出射光线总是与入射光线平行。
（1）张明将两块平面镜垂直安装如图所示，将一束光与镜面M成60°角入射最后经平面镜N反射出去，此时镜面N上的反射角是 _____，生活中的自行车尾灯就用到了这一原理；
（2）张明在实验过程中，按照如图所示保持入射光线的方向不变将反射器绕O点向顺时针方向转动了20°，那么经过反射器两次反射的出射光线将转过 _____度角；
（3）老师告诉他如果用三块平面镜，可使角反射器具有更强大的功能：在空间中一定范围内的入射光线（无论入射方向如何）经平面镜反射后，出射光线总是与入射光线平行，为了能达到这一要求，你觉得三块平面镜应该如何组装：_____。
【答案】 60° 0 三块平面镜相互垂直
【解析】
（1）[1]如图，入射光线AB和平面镜M的夹角是60°，过入射点B作出法线BC，求出入射角
根据反射定律得，反射角
所以
在直角三角形BOD中
光线BD入射到平面镜N上，入射角
根据反射定律得，反射角
因为
所以光线AB和光线FD平行，即AB∥DF。生活中的自行车尾灯就是根据汽车灯射出的光线照射到自行车尾灯上，经自行车尾灯两次反射后，按照原来的方向返回，进入司机的眼睛中，让司机知道前面有自行车。
（2）[2]当两个平面镜垂直时，入射光线经平面镜两次反射后，出射光线和入射光线平行，如下图所示，当反射器转动20°，入射光线AB不动，与上同理，入射光线经垂直的平面镜两次反射后，出射光线D'F'和原来的入射光线也平行，即AB∥D'F'；
因为，AB∥DF，AB∥D'F'，所以，DF∥D'F'，并且DF与D'F'方向相同，所以经过反射器两次反射的出射光线将转过0度角。
（3）[3]由（2）得到当两个平面镜垂直时，任何角度的入射光线经两次反射后都能和原来的入射光线平行，如果再找一个平面镜都和这两个平面镜垂直，就能达到在空间中一定范围内的入射光线（无论入射方向如何）经平面镜反射后，出射光线总是与入射光线平行，所以三块平面镜相互垂直能达到老师的要求。
三、作图题
19．一束光射在平面镜上，请根据反射光线画出入射光线。
【答案】见解析
【解析】
先过入射点垂直平面镜作出法线，再在法线的右侧根据反射角等于入射角画出入射光线，如图所示
20．用一平面镜使图中的光线竖直射入井中，画出平面镜的位置并保留作图痕迹。
【答案】
【解析】
要将一束太阳光反射到竖直井底，则反射光线是竖直向下的，过入射点作入射光线与反射光线夹角的平分线（即法线），再过入射点作垂直于法线的平面镜，如下图：
21．如图所示烛焰上有一发光点A，画出A发出的光经镜面反射进入人眼的光路图。
【答案】
【解析】
平面镜成像时像与物关于平面镜对称，由此作出发光点A的像点A′，然后连接A′和人眼，连线交平面镜于点O，此交点即为入射点，连接A与入射点画出入射光线，再过入射点作出反射光线即可。如图所示：
四、实验题
22．在进行“光的反射定律”的探究实验中，徐新宇同学设计了如图所示的实验，平面镜M平放在桌面上，当E、F是粘在一起的两块硬纸板，F可绕垂直于镜面的接缝ON转动。
（1）如图甲，当E、F在同一平面上时，让入射光线AO沿E射向镜面，在纸板F上可看到反射光线OB，此时∠BON______∠AON（选填“大于”、“等于”或“小于”）若将AO向ON靠近，则入射角在逐渐______（填“增大”“减小”或“不变”）；若光线沿BO入射，经镜面反射后光线沿OA射出，这说明了在光的反射中，光路是的______。
（2）实验中便用可折转的光屏有什么作用______，在图乙中，纸板F向前或向后折叠，则在纸板F上都______（能/不能）看到反射光线，说明反射光线与入射光线和法线应在______。
（3）改变入射光线的方向，再观测几组入射角和反射角，这样做的目的是为了______
【答案】 等于 减小 可逆 方便探究入射光线和反射光线、法线是否在同一平面内 不能 同一平面内 多次实验可归纳出一般性结论，避免偶然性
【解析】
【分析】
（1）[1]在反射现象中，反射角等于入射角，此时∠BON=∠AON。
[2][3]将AO向ON靠近，入射角会减小；如果将光源沿BO射入一条入射光线，会观察到反射光线会沿OA的方向射出，所以光路具有可逆性。
（2）[4]实验中便用可折转的光屏是为了方便探究入射光线和反射光线、法线是否在同一平面内。
[5][6]把纸板F向前或向后折叠，则在纸板F上都不能看到反射光线，说明反射光线、与入射光线和法线应在同一平面内。
（3）[7]为避免实验的偶然性，可以改变入射光线的方向，再观测几组入射角和反射角，这样做的目的是为了多次实验可以归纳出一般性结论（反射角等于入射角）。
23．在“探究光的反射规律”的实；验中，平面镜水平放置，白色纸板竖直立在平而镜上，纸板由E、F两部分组成，可绕竖直接缝ON翻转，如图1所示。
(1)实验中还需要的器材是：______、激光笔和铅笔。
(2)将一束光贴着纸板E沿AO射到O点，纸板F上会显示出反射光束OB：为探究反射光和入射光是否在同一平面内，下一步的操作是：______。
(3)使光束以不同角度入射进行实验，测量数据如上表所示。由此可得：在反射现象中，______。
(4)如图2所示，已知入射光线与反射光线的夹角为90°，请在图中画出平面镜的位置并标出反射角的度数( )。
【答案】 量角器 将纸板F沿ON向后折（向前折），看其上是否有反射光线 反射角等于入射角
【解析】
(1)[1]因为实验时为了验证光的反射定律，需要测量反射角和入射角的度数，所以必须有量角器。
(2)[2]将纸板F沿ON向后折（向前折），看其上是否有反射光线，转动后，若不能看到反射光线，说明反射光线与入射光线是在同一平面内。
(3)[3]使光束以不同角度入射进行实验，由表格中的数据可知，反射角始终等于入射角。
(4)[4]已知入射光线与反射光线的夹角为90°，由光反射定律知，反射角等于入射角，则反射角等于
所以先作出反射光线与入射光线的夹角的平分线，然后再过入射点作这个角平分线的垂线即为平面镜的位置，入射角为入射光线与法线的夹角，反射角为反射光线与法线的夹角。如图所示
24．为了探究光反射时的规律，同学们进行如图所示的实验。
（1）为了完成实验，需要的测量工具是______；
（2）把一个平面镜放在水平桌面上，再把一张纸板ENF______立在平面镜上，纸板上的直线ON垂直于镜面；
（3）如图甲所示，使一束光贴着纸板射向O点，经平面镜反射后，沿另一方向射出，图中r是______（选填“入射”或“反射”）角；
（4）当入射角增大时，反射光线______（选填“靠近”或“远离”）平面镜；
（5）下表是实验中记录的数据，分析实验数据可知：______；
（6）如图乙，把纸板NOF向前折或向后折，在纸板上都不能看到反射光线，说明：反射光线、入射光线和法线______。
【答案】 量角器 竖直 反射 靠近 反射角等于入射角 在同一平面内
【解析】
（1）[1]在探究光反射的规律时，需要探究反射角和入射角的大小关系，因此需要使用量角器进行测量。
（2）[2]在进行实验时，平面镜要放在水平桌面上，纸板与平面镜垂直，故应把纸板ENF竖直立在平面镜上。
（3）[3]入射光线和法线的夹角叫入射角，反射光线和法线的夹角叫反射角，故∠r是反射角。
（4）[4]当入射角增大时，反射角也增大，反射光线远离法线，就靠近平面镜。
（5）[5]由表格中的数据可知，反射角始终等于入射角。
（6）[6]在光的反射中，反射光线、法线和入射光线在同一平面内；把纸板NOF向前折或向后折，在纸板上都不能看到反射光线，这说明反射光线、入射光线和法线在同一平面。
25．探究实验：探究光的反射规律：
[设计实验]把一个平面镜放在水平桌面上，再把一张纸板ENF竖直地立在平面镜上，纸板上的直线ON垂直于镜面，如图2所示。
一束光贴着纸板沿着某一个角度射到O点，经平面镜的反射，沿另一个方向射出，在纸板上用笔描出入射光EO和反射光OF的径迹。改变光束的入射方向，重做一次。换另一种颜色的笔，记录光的径迹。
取下纸板，用量角器测量NO两侧的角i和r。
[实验表格]
[实验现象和结论]
（1）把纸板NOF向前或向后折，将看不到反射光线，这说明在现象中，_____光线、入射光线和_____在同一平面内。
（2）从实验表格中可以看出：反射角_____入射角。
（3）如果让光逆着反射光线的方向射到镜面，那么，它被反射后就会逆着原来的入射光的方向射出。这表明光路是_____的。
【答案】 反射 法线 等于 可逆
【解析】
【分析】
（1）[1][2]把纸板NOF向前或向后折，此时三线不共面，即将看不到反射光线，这说明：在反射现象中，反射光线、入射光线和法线在同一平面内。
（2）[3]观察表中的数据知道，在光的反射中，反射角等于入射角。
（3）[4]如果让光逆着反射光线的方向射到镜面，那么，它被反射后就会逆着原来入射光的方向射出，这表明光路是可逆的。
26．如图所示为“探究光的反射定律”的实验装置。
(1)小强在用该实验装置进行实验时，除了要用到铁架台、可折转光屏和量角器外，还要用到 ______ 和 ______ 。
(2)小强用到的实验器材中，可折转光屏可以非常方便地绕轴线ON向前或向后折转。这个实验中，小强选用可折转光屏的目的是为了探究反射光线是否在 ______ 所决定的平面内。
(3)小强通过实验测得的数据如表一。
分析表中的数据，可以得出的实验结论是：光反射时， ______ 。
(4)通过实验，小刚测得的数据如表二。
据此，他得出了“反射角小于入射角”的结论。进行交流时，发现他的结论与其他组的结论不同，小刚又反复进行了多次测量，确定自己从读数到分析论证得出结论都没有问题。导致小刚得出“反射角小于入射角”的原因可能是 ______ ：。
【答案】 光源（激光灯） 平面镜 入射光线和法线 反射角等于入射角 可折转光屏的轴线与镜面不垂直，且偏离入射光线一侧
【解析】
【分析】
考查探究光的反射定律实验
(1)[1][2]实验器材中必须有光源和平面镜。
(2)[3]选用可折转光屏的目的是为了探究反射光线、入射光线和法线三者是否在同一平面内。
(3)[4]表中数据可看出反射角等于入射角。
(4)[5]表中数据可看出反射角比入射角小了1°左右，是因为可折转光屏的轴线与镜面不垂直，且偏离入射光线一侧。
【点睛】
反射光线与入射光线与法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角 。可归纳为：三线共面，两线分居，两角相等。
实验次数
入射角
反射角
1
30°
30°
2
45°
45°
3
60°
60°
次数
1
2
3
4
5
6
∠i
20°
30°
40°
50°
60°
70°
∠r
20°
30°
40°
50°
60°
70°
角i
角r
第一次
20
20
第二次
30
30
第三次
60
60
实验次数
入射角/°
反射角／°
表
1
30．0
29．8
一
2
50．0
50．0
3
70．0
70．3
实验次数
入射角/°
反射角／°
表
1
30．0
28．8
二
2
50．0
49．0
3
70．0
69．2
