人教版（2024）第4节 电流的测量随堂练习题

这是一份人教版（2024）第4节 电流的测量随堂练习题，共20页。

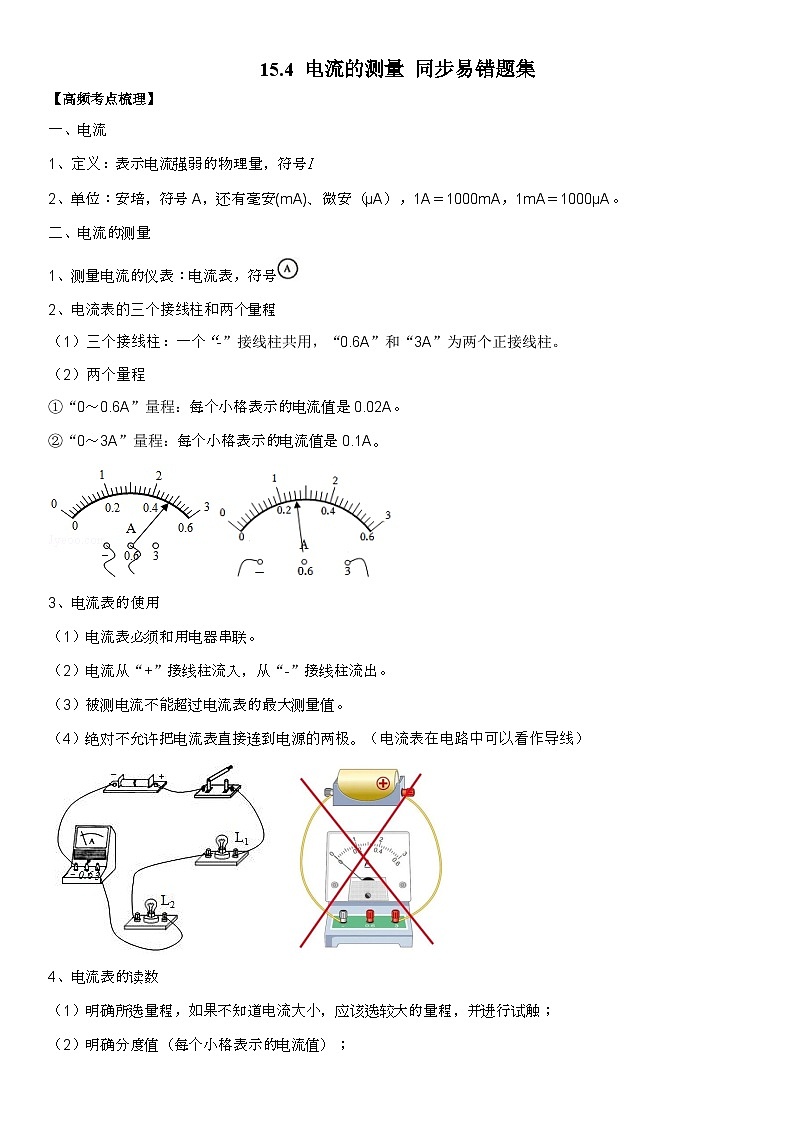

一、电流
1、定义：表示电流强弱的物理量，符号
2、单位：安培，符号A，还有毫安(mA)、微安（µA），1A＝1000mA，1mA＝1000µA。
二、电流的测量
1、测量电流的仪表：电流表，符号
2、电流表的三个接线柱和两个量程
（1）三个接线柱：一个“-”接线柱共用，“0.6A”和“3A”为两个正接线柱。
（2）两个量程
①“0～0.6A”量程：每个小格表示的电流值是0.02A。
②“0～3A”量程：每个小格表示的电流值是0.1A。
3、电流表的使用
（1）电流表必须和用电器串联。
（2）电流从“+”接线柱流入，从“-”接线柱流出。
（3）被测电流不能超过电流表的最大测量值。
（4）绝对不允许把电流表直接连到电源的两极。（电流表在电路中可以看作导线）
4、电流表的读数
（1）明确所选量程，如果不知道电流大小，应该选较大的量程，并进行试触；
（2）明确分度值（每个小格表示的电流值）；
（3）根据表针向右偏过的格数读出电流值。

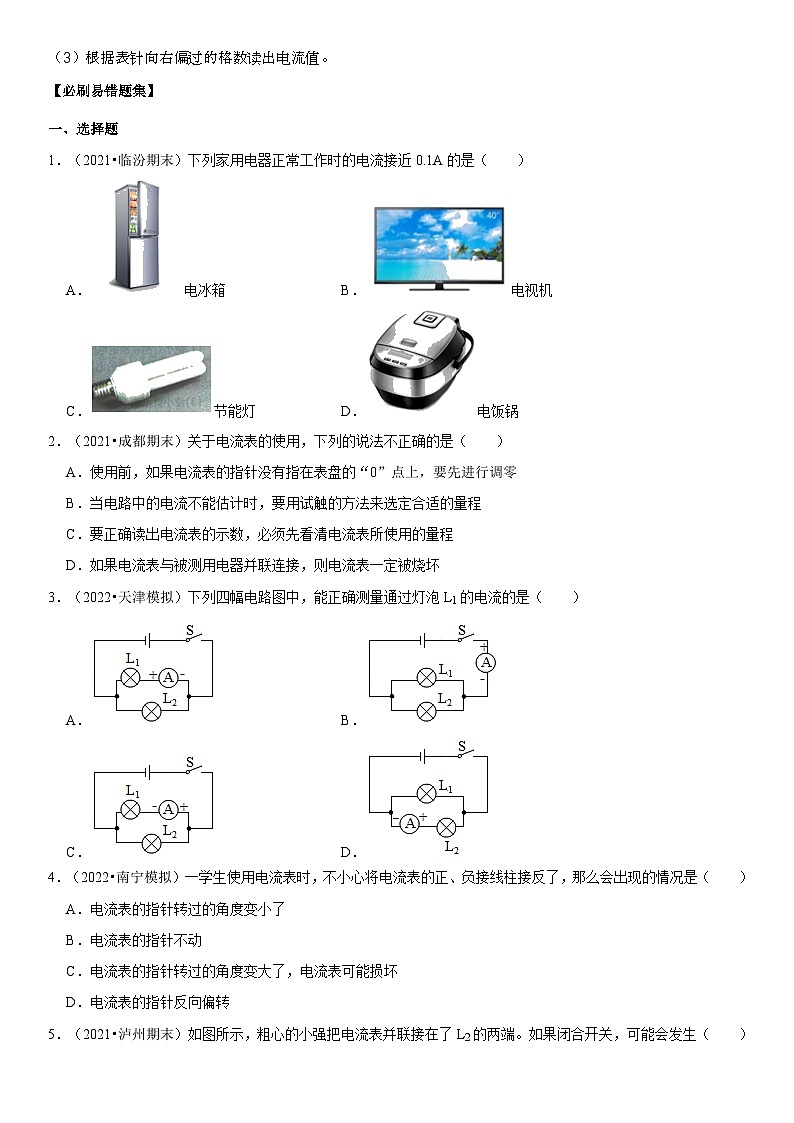

【必刷易错题集】
一、选择题
1．（2021•临汾期末）下列家用电器正常工作时的电流接近0.1A的是（ ）
A．电冰箱B．电视机
C．节能灯D．电饭锅
2．（2021•成都期末）关于电流表的使用，下列的说法不正确的是（ ）
A．使用前，如果电流表的指针没有指在表盘的“0”点上，要先进行调零
B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程
C．要正确读出电流表的示数，必须先看清电流表所使用的量程
D．如果电流表与被测用电器并联连接，则电流表一定被烧坏
3．（2022•天津模拟）下列四幅电路图中，能正确测量通过灯泡L1的电流的是（ ）
A．B．
C．D．
4．（2022•南宁模拟）一学生使用电流表时，不小心将电流表的正、负接线柱接反了，那么会出现的情况是（ ）
A．电流表的指针转过的角度变小了
B．电流表的指针不动
C．电流表的指针转过的角度变大了，电流表可能损坏
D．电流表的指针反向偏转

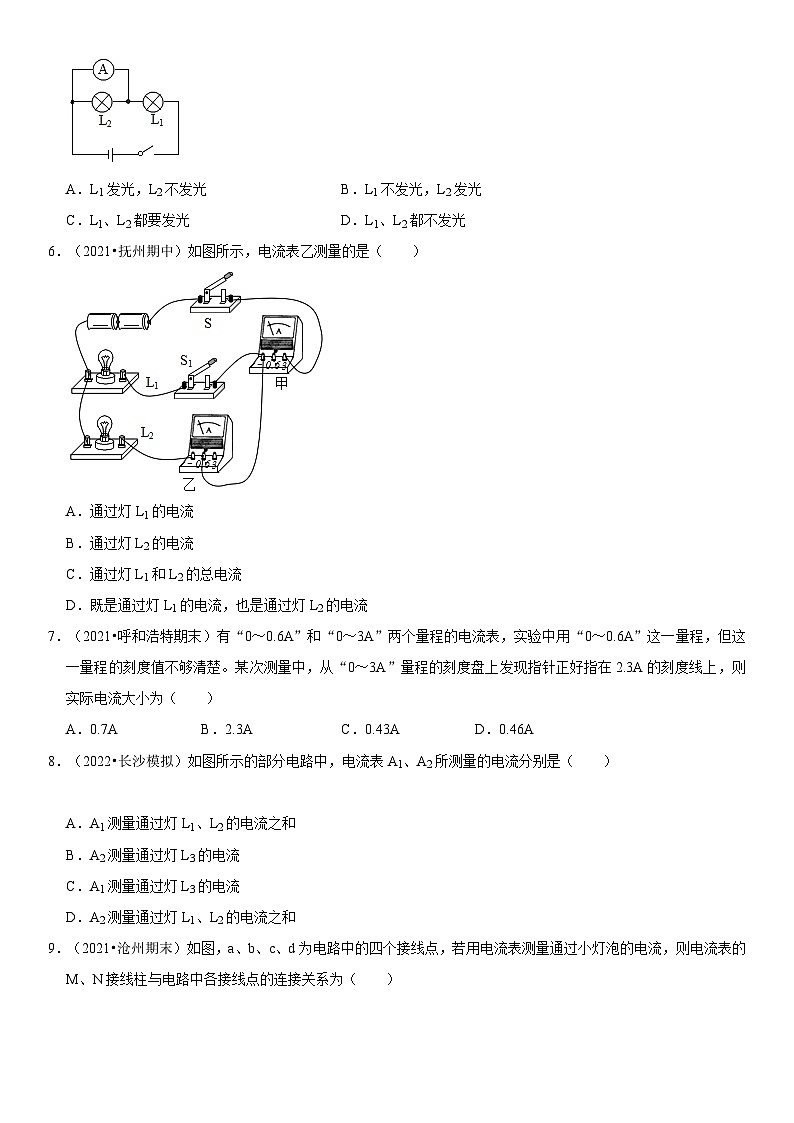

5．（2021•泸州期末）如图所示，粗心的小强把电流表并联接在了L2的两端。如果闭合开关，可能会发生（ ）
A．L1发光，L2不发光B．L1不发光，L2发光
C．L1、L2都要发光D．L1、L2都不发光
6．（2021•抚州期中）如图所示，电流表乙测量的是（ ）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和L2的总电流
D．既是通过灯L1的电流，也是通过灯L2的电流
7．（2021•呼和浩特期末）有“0～0.6A”和“0～3A”两个量程的电流表，实验中用“0～0.6A”这一量程，但这一量程的刻度值不够清楚。某次测量中，从“0～3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上，则实际电流大小为（ ）
A．0.7AB．2.3AC．0.43AD．0.46A
8．（2022•长沙模拟）如图所示的部分电路中，电流表A1、A2所测量的电流分别是（ ）
A．A1测量通过灯L1、L2的电流之和
B．A2测量通过灯L3的电流
C．A1测量通过灯L3的电流
D．A2测量通过灯L1、L2的电流之和
9．（2021•沧州期末）如图，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为（ ）
A．M接a，N接bB．M接c，N接dC．M接b，N接aD．M接d，N接c
10．（2021•衡水期末）如图所示的电路中，开关闭合后，要损坏电流表的是（ ）
A． B．
C． D．
11．（2021•成都期中）两位同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙所示的两种情况。分析在电流表的使用上，分别存在的问题是（ ）
A．甲表+、﹣接线柱接反了，乙表选接的量程小了
B．甲表选接的量程小了，乙表+、﹣接线柱接反了
C．甲表+、﹣接线柱接反了，乙表短路了
D．甲表断路了，乙表短路了
12．（2022•青岛模拟）“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L2的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
二、填空题
13．（2021•安徽模拟）物理学中，把每秒钟内通过导体任意一个横截面的电量叫做电流强度，简称电流。如图，S是某金属导体的横截面，若1min内通过该横截面的自由电子数目为n个，且每个自由电子所带的电荷量为e，则这段时间内，通过该金属导体的电流大小I＝ （填写电流大小的表达式）。
14．（2022•西安模拟）同学们在连接实物电路时，开关应 ；电流表接入电路时，为了避免电流过大损坏电流表，在不能预先估计电流大小的情况下，要进行 。
15．（2021•宝鸡期末）如图所示电路，当开关S、S1都闭合时，灯L1和L2是 联的，电流表A2测的是通过 的电流（选填“L1”、“L2”或“L1和L2”），若断开S1，则电流表A2的示数会 （选填“增大”、“减小”或“不变”）。
16．（2021•西安期中）图甲电路中，当开关S闭合，L1和L2 联，电流表测量的是通过 （选填“电源”、“L1”或“L2”）的电流，电流表指针偏转如图乙，电流表的示数为 A。
17．（2021•济南期末）如果想在图中的电路中再接入一只灯泡，且与其他亮灯互不干扰，则应安装在 （选填“1”、“2”或“3”）位置；要想直接测出通过干路的电流，则应在 （选填“1”、“2”或“3”）位置接入一只电流表。
18．（2021•太原期中）甲、乙两个电流表完全相同，现将它们的接线柱按如图方式分别接入电路去测量电流的大小，从图中可知 电表所测的电流值较大，甲表的示数为 。如果测量前指针在零刻线偏右处，未经校正，便用这个电流表测量，测量结果比实际值 。（选填“偏大”或“偏小”）。
三、实验探究题
19．（2022•泉州模拟）如图所示是小明同学用电流表测量电流的实物连接图，请按要求回答：
（1）在连接电路时，开关应处于 状态。
（2）小明同学连接电路后，闭合开关，发现指针快速向右大幅度偏转，他赶快断开开关，发生这种现象的原因可能是 。
（3）小明同学纠正错误后，电流表的示数如图乙所示，则电流表测出的电流是 A。
（4）要让甲图中的电流表测L1和L2的总电流，可将图中标号所示 导线的一端改接另一位置即可。
20．（2021•杭州期中）如图所示，是用电流表测量电流的实验，请回答以下问题：
（1）电流表使用前，应检查指针是否对准 ，如有偏差，需要“ ”；
（2）连接电路时，开关应 ，电流表应先选用最大的量程，并用 法判断电流的大小，然后根据情况，再选用合适的量程；
（3）图甲是某同学连接好的电路，则电流表测的是 的电流；合上开关后，若电流表的示数如图乙所示，则电流的大小是 A；
（4）只需改动一根导线就可测开关处的电流，请在图中用“×”号指出需改动的导线，并在原图中画出改动的正确连线；
（5）正确更改线路后，电流表量程再改接到大量程，合上开关后，灯均亮，电流表指针偏转位置与图乙恰好相同，则通过L1的电流大小为 A。
15.4 电流的测量 同步易错题集
【高频考点梳理】
一、电流
1、定义：表示电流强弱的物理量，符号
2、单位：安培，符号A，还有毫安(mA)、微安（µA），1A＝1000mA，1mA＝1000µA。
二、电流的测量
1、测量电流的仪表：电流表，符号
2、电流表的三个接线柱和两个量程
（1）三个接线柱：一个“-”接线柱共用，“0.6A”和“3A”为两个正接线柱。
（2）两个量程
①“0～0.6A”量程：每个小格表示的电流值是0.02A。
②“0～3A”量程：每个小格表示的电流值是0.1A。
3、电流表的使用
（1）电流表必须和用电器串联。
（2）电流从“+”接线柱流入，从“-”接线柱流出。
（3）被测电流不能超过电流表的最大测量值。
（4）绝对不允许把电流表直接连到电源的两极。（电流表在电路中可以看作导线）
4、电流表的读数
（1）明确所选量程，如果不知道电流大小，应该选较大的量程，并进行试触；
（2）明确分度值（每个小格表示的电流值）；
（3）根据表针向右偏过的格数读出电流值。
【必刷易错题集】
一、选择题
1．（2021•临汾期末）下列家用电器正常工作时的电流接近0.1A的是（ ）
A．电冰箱B．电视机
C．节能灯D．电饭锅
解：A、电冰箱的工作电流约1A，故A错误；
B、电视机的工作电流约0.5A，故B错误；
C、节能灯的工作电流约0.1A，故C正确；
D、电饭锅的工作电流约5A，故D错误。
答案：C。
2．（2021•成都期末）关于电流表的使用，下列的说法不正确的是（ ）
A．使用前，如果电流表的指针没有指在表盘的“0”点上，要先进行调零
B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程
C．要正确读出电流表的示数，必须先看清电流表所使用的量程
D．如果电流表与被测用电器并联连接，则电流表一定被烧坏
解：A、据电流表的正确使用可知，如果电流表的指针没有指在表盘的“0”点上，要先进行调零，故正确但不符合题意；
B、据电流表的正确使用可知，当电路中的电流不能估计时，要用试触的方法来选定合适的量程，故正确但不符合题意；
C、据电流表的正确使用可知，要正确读出电流表的示数，必须先看清电流表所使用的量程，故正确但不符合题意；
D、若有两个用电器串联，将电流表与一个用电器并联，即此时电流表不会烧坏，故错误但符合题意；
答案：D。
3．（2022•天津模拟）下列四幅电路图中，能正确测量通过灯泡L1的电流的是（ ）
A．B．
C．D．
解：A、该电路为并联电路，电流表和L1串联在支路中，电流表的正负接线柱接反了，故A错误。
B、电流表串联在干路上，测量干路电流，电流表正负接线柱接法正确，故B错误。
C、该电路为并联电路，电流表和L1串联在支路中，电流从正接线柱流入，从负接线柱流出，故电流表测量L1的电流，故C正确。
D、该电路为并联电路，电流表和L2串联在支路中，电流从正接线柱流入，从负接线柱流出，故电流表测量L2的电流，故D错误。
答案：C。
4．（2022•南宁模拟）一学生使用电流表时，不小心将电流表的正、负接线柱接反了，那么会出现的情况是（ ）
A．电流表的指针转过的角度变小了
B．电流表的指针不动
C．电流表的指针转过的角度变大了，电流表可能损坏
D．电流表的指针反向偏转
解：使用电流表时，要确保电流由正接线柱流入，负接线柱流出；如果电流表的正负接线柱的位置接反了，指针会向左偏转，即反向偏转。
故ABC错误；D正确。
答案：D。
5．（2021•泸州期末）如图所示，粗心的小强把电流表并联接在了L2的两端。如果闭合开关，可能会发生（ ）
A．L1发光，L2不发光B．L1不发光，L2发光
C．L1、L2都要发光D．L1、L2都不发光
解：如图所示，电流表并联在电灯L2两端，将电灯L2短路，L2不会发光；
电流表与灯L1串联接入电路，电源不会短路，灯L1发光。
答案：A。
6．（2021•抚州期中）如图所示，电流表乙测量的是（ ）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和L2的总电流
D．既是通过灯L1的电流，也是通过灯L2的电流
解：由图可知，两灯并联，电流表甲在干路中，测通过干路的电流，电流表乙与灯L2串联在支路中，电流表乙测通过灯L2的电流，故B正确。
答案：B。
7．（2021•呼和浩特期末）有“0～0.6A”和“0～3A”两个量程的电流表，实验中用“0～0.6A”这一量程，但这一量程的刻度值不够清楚。某次测量中，从“0～3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上，则实际电流大小为（ ）
A．0.7AB．2.3AC．0.43AD．0.46A
解：电流表的0﹣3A的量程的分度值为0.1A，0﹣0.6A的量程的分度值为0.02A，
实验中用0～0.6A量程时，分度值为0.02A，所以从0～0.6A量程的刻度盘上读数是从0～3A量程的刻度盘读数的．则实际电流为：I＝×2.3A＝0.46A；
故当指针正好指在2.3A的刻度上时，小量程对应的刻度是0.46A。
答案：D。
8．（2022•长沙模拟）如图所示的部分电路中，电流表A1、A2所测量的电流分别是（ ）
A．A1测量通过灯L1、L2的电流之和
B．A2测量通过灯L3的电流
C．A1测量通过灯L3的电流
D．A2测量通过灯L1、L2的电流之和
解：若电流从左侧流入，从右侧流出。则：
电流分为两支：一支过A1又分为两支：一支过灯泡L2、电流表A2到负极；另一支过灯泡L3到负极；
另一支经过灯泡L1、电流表A2到负极。
所以三只灯泡并联，电流表A1测量通过灯泡L2、L3的电流；电流表A2测量通过灯泡L1、L2的电流。
答案：D。
9．（2021•沧州期末）如图，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为（ ）
A．M接a，N接bB．M接c，N接dC．M接b，N接aD．M接d，N接c
解：
要用电流表测量通过灯泡的电流，则电流表应与灯泡串联，所以电流表只能接在c、d之间，故AC错误；
为保证电流表正常使用，即电流由电流表正接线柱流入、由负接线柱流出，所以，由图知应使电流表的M接c，N接d；
答案：B。
10．（2021•衡水期末）如图所示的电路中，开关闭合后，要损坏电流表的是（ ）
A． B．
C． D．
解：
A、两只灯泡并联，闭合开关，电流表测量通过L2的电流，不会损坏电流表，故A不符合题意；
B、闭合开关，电流从电源正极经电流表直接回到电源负极，造成电源短路，会烧坏电流表和电源，故B符合题意；
C、两只灯泡串联，闭合开关，电流表测量电路中的电流，不会损坏电流表，故C不符合题意；
D、两只灯泡并联，闭合开关，电流表被短路，不会损坏电流表，故D不符合题意。
答案：B。
11．（2021•成都期中）两位同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙所示的两种情况。分析在电流表的使用上，分别存在的问题是（ ）
A．甲表+、﹣接线柱接反了，乙表选接的量程小了
B．甲表选接的量程小了，乙表+、﹣接线柱接反了
C．甲表+、﹣接线柱接反了，乙表短路了
D．甲表断路了，乙表短路了
解：（1）甲图中的指针反转，说明出现的问题是：正负接线柱接反了；
（2）乙图中的指针偏转角度太大，说明出现的问题是：量程太小了。
答案：A。
12．（2022•青岛模拟）“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L2的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
解：A、用导线连接c、e（如图甲），此时只有灯泡L1接入电路中，所以电流表只能测量通过灯泡L1的电流，故A错误；
B、用导线连接d、e（如图乙），两个灯泡串联接入电路中，因串联电路中各处的电流相等，则此时电流表既能测通过灯泡L1的电流，也能测通过灯泡L2的电流，故B错误；
C、用两根导线分别连接a、d和c、e时（如图丙），此时两个灯泡并联，电流表串联在L1的支路中，测量的是L1的电流，故C正确；
D、用两根导线分别连接b、d和c、e（如图丁），此时两个灯泡并联，电流表接在干路中，测量的是干路的电流，故D错误。
答案：C。
二、填空题
13．（2021•安徽模拟）物理学中，把每秒钟内通过导体任意一个横截面的电量叫做电流强度，简称电流。如图，S是某金属导体的横截面，若1min内通过该横截面的自由电子数目为n个，且每个自由电子所带的电荷量为e，则这段时间内，通过该金属导体的电流大小I＝ （填写电流大小的表达式）。
解：1min＝60s通过导体横截面的电荷量为Q＝ne，
所以，通过该金属导体的电流大小为I＝＝。
答案：。
14．（2022•西安模拟）同学们在连接实物电路时，开关应 断开 ；电流表接入电路时，为了避免电流过大损坏电流表，在不能预先估计电流大小的情况下，要进行 试触 。
解：（1）连接实验电路时，开关应处于断开状态；
（2）绝不允许不经过用电器而把电流表直接接到电源的两极上，否则因为电流过大而烧坏电流表。另如不能估测被测电流情况下，可先用大量程进行试触。
答案：断开；试触。
15．（2021•宝鸡期末）如图所示电路，当开关S、S1都闭合时，灯L1和L2是 并 联的，电流表A2测的是通过 L1 的电流（选填“L1”、“L2”或“L1和L2”），若断开S1，则电流表A2的示数会 不变 （选填“增大”、“减小”或“不变”）。
解：如图所示电路，当开关S、S1都闭合时，灯L1和L2是并联的，电流表A2与灯L1串联在一支路上，所以测的是通过L1的电流，若断开S1，灯L1两端的电压不变，则电流表A2的示数不会变。
答案：并；L1；不变。
16．（2021•西安期中）图甲电路中，当开关S闭合，L1和L2 并 联，电流表测量的是通过 L2 （选填“电源”、“L1”或“L2”）的电流，电流表指针偏转如图乙，电流表的示数为 0.28 A。
解：读由图甲可知，闭合开关后，电流的路径有两条，电流分别经过两个灯泡，则L1和L2并联；电流表与灯L2串联在同一支路中，因此测量的是灯L2的电流；
图乙可知，电流表的量程为0～0.6A，分度值为0.02A，其示数为0.28A。
答案：并；L2；0.28。
17．（2021•济南期末）如果想在图中的电路中再接入一只灯泡，且与其他亮灯互不干扰，则应安装在 2 （选填“1”、“2”或“3”）位置；要想直接测出通过干路的电流，则应在 1 （选填“1”、“2”或“3”）位置接入一只电流表。
解：如果想在图中的电路中再接入一只灯泡，且与其他亮灯互不干扰，则应安装在2位置；要想直接测出通过干路的电流，则应在1位置接入一只电流表；
答案：2；1。
18．（2021•太原期中）甲、乙两个电流表完全相同，现将它们的接线柱按如图方式分别接入电路去测量电流的大小，从图中可知 乙 电表所测的电流值较大，甲表的示数为 0.52A 。如果测量前指针在零刻线偏右处，未经校正，便用这个电流表测量，测量结果比实际值 偏大 。（选填“偏大”或“偏小”）。
解：根据图甲可知，电流表量程为0～0.6A，分度值为0.02A，示数为0.52A，
根据图乙可知，电流表量程为0～3A，分度值为0.1A，示数为1.2A，
显然乙电表所测的电流值较大，甲表的示数为0.52A；
在电流表的表盘上，左端为零刻度，向右依次变大，若使用前未校零，指针在零刻线偏右处，则使用这个电流表测量电流时，测量结果比实际值大。
答案：乙；0.52A；偏大。
三、实验探究题
19．（2022•泉州模拟）如图所示是小明同学用电流表测量电流的实物连接图，请按要求回答：
（1）在连接电路时，开关应处于 断开 状态。
（2）小明同学连接电路后，闭合开关，发现指针快速向右大幅度偏转，他赶快断开开关，发生这种现象的原因可能是 L1短路 。
（3）小明同学纠正错误后，电流表的示数如图乙所示，则电流表测出的电流是 1.2 A。
（4）要让甲图中的电流表测L1和L2的总电流，可将图中标号所示 b 导线的一端改接另一位置即可。
解：（1）为了保护电器，连接电路之前，开关应该是断开的；
（2）闭合开关，发现指针快速向右大幅度偏转的原因是电路中电流过大；若灯泡L2短路，则L1和电流表也被短路，电流表示数应为0，不符合题意；若灯泡L1短路，此时有电流通过电流表，且电流很大，符合题意，故发生这种现象的原因可能是灯泡L1短路；
（3）由图乙可知，电流表量程用的是0～3A，所以测得的电流为1.2A；
（4）要用电流表测通过L1和L2的总电流，就要电流表串联在干路上，则由甲图可知，应将导线“b”的右端接在电流表的“﹣”接线柱上。
答案：（1）断开；（2）L1短路；（3）1.2；（4）b。
20．（2021•杭州期中）如图所示，是用电流表测量电流的实验，请回答以下问题：
（1）电流表使用前，应检查指针是否对准 零刻度线 ，如有偏差，需要“ 调零 ”；
（2）连接电路时，开关应 断开 ，电流表应先选用最大的量程，并用 试触 法判断电流的大小，然后根据情况，再选用合适的量程；
（3）图甲是某同学连接好的电路，则电流表测的是 L2 的电流；合上开关后，若电流表的示数如图乙所示，则电流的大小是 0.46 A；
（4）只需改动一根导线就可测开关处的电流，请在图中用“×”号指出需改动的导线，并在原图中画出改动的正确连线；
（5）正确更改线路后，电流表量程再改接到大量程，合上开关后，灯均亮，电流表指针偏转位置与图乙恰好相同，则通过L1的电流大小为 1.84 A。
解：（1）使用前应检查指针是否指零，不指零应调至零。
（2）连接电路时，开关应断开，电流表应先用大量程试触，这样才能保护电路和元件安全；
（3）如图甲所示，电流表与灯泡L2串联，所以电流表测的是灯L2的电流；
图乙中，电流表的量程为0～0.6A，其分度值为0.02A，则通过该灯的电流是0.46A；
（4）要想测总电流，电流表应该串联在干路中，其接法的改动如图所示；
（5）因并联电路中干路电流等于各支路电流之和，而电流表的指针仍在乙图的位置不变，所以测干路电流时电流表的量程是0～3A，分度值为0.1A，则干路电流为2.3A，由于通过L2的电流不变，仍为0.46A，则通过L1的电流为：I1＝I﹣I2＝2.3A﹣0.46A＝1.84A。
答案：（1）零刻度线；调零；（2）断开；试触；（3）L2；0.46；（4）如上图所示；（5）1.84。
