人教版(2024)八年级上册第5节 显微镜和望远镜练习
展开
这是一份人教版(2024)八年级上册第5节 显微镜和望远镜练习,共3页。

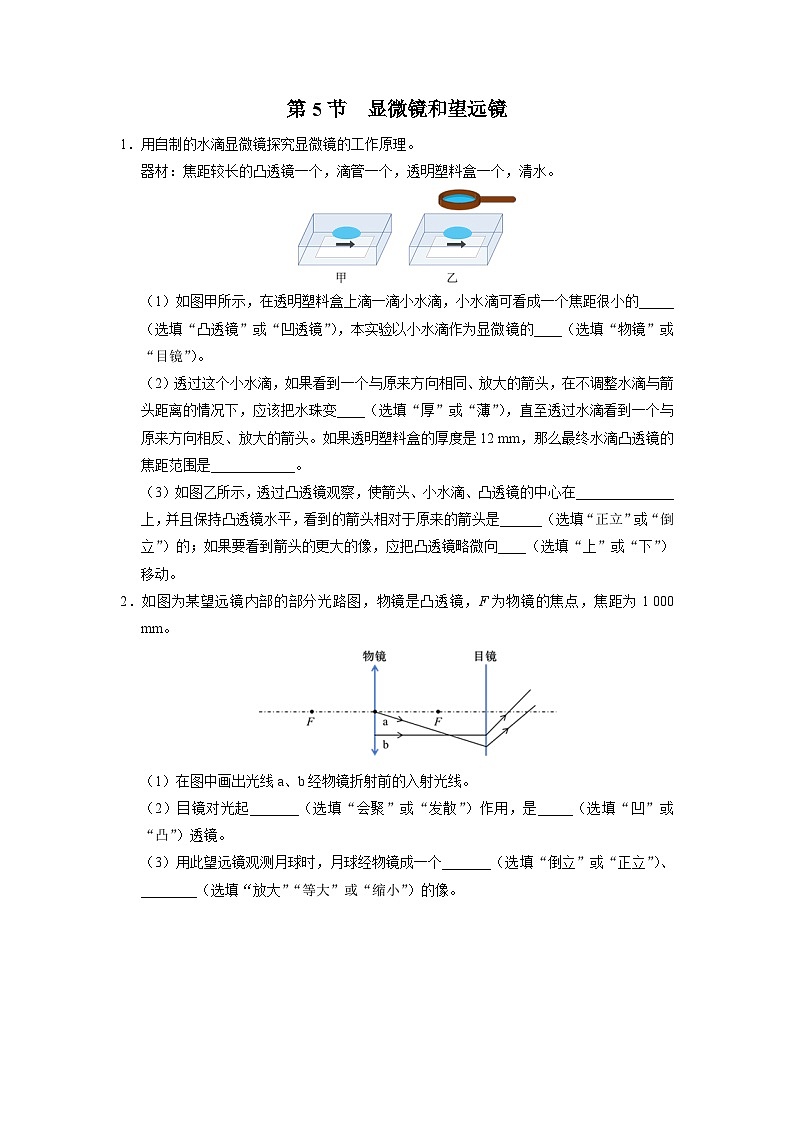

(1)如图甲所示,在透明塑料盒上滴一滴小水滴,小水滴可看成一个焦距很小的_____(选填“凸透镜”或“凹透镜”),本实验以小水滴作为显微镜的____(选填“物镜”或“目镜”)。
(2)透过这个小水滴,如果看到一个与原来方向相同、放大的箭头,在不调整水滴与箭头距离的情况下,应该把水珠变____(选填“厚”或“薄”),直至透过水滴看到一个与原来方向相反、放大的箭头。如果透明塑料盒的厚度是12 mm,那么最终水滴凸透镜的焦距范围是____________。
(3)如图乙所示,透过凸透镜观察,使箭头、小水滴、凸透镜的中心在______________上,并且保持凸透镜水平,看到的箭头相对于原来的箭头是______(选填“正立”或“倒立”)的;如果要看到箭头的更大的像,应把凸透镜略微向____(选填“上”或“下”)移动。
2.如图为某望远镜内部的部分光路图,物镜是凸透镜,F为物镜的焦点,焦距为1 000 mm。
(1)在图中画出光线a、b经物镜折射前的入射光线。
(2)目镜对光起_______(选填“会聚”或“发散”)作用,是_____(选填“凹”或“凸”)透镜。
(3)用此望远镜观测月球时,月球经物镜成一个_______(选填“倒立”或“正立”)、________(选填“放大”“等大”或“缩小”)的像。
【参考答案】
1.(1)【答案】凸透镜 物镜
【解析】根据生活经验,小水滴中间向上凸起,即中间厚、边缘薄,是凸透镜;小水滴靠近被观察的物体(箭头),是作为显微镜的物镜来使用的。
(2)【答案】厚 6~12 mm
【解析】根据显微镜的工作原理,显微镜的物镜满足f<u<2f,成倒立、放大的实像;看到一个与原来方向相同、放大的箭头,即成的是正立、放大的虚像,满足u<f;因此,在不调整小水滴与箭头距离即物距u的情况下,应该使焦距f减小,使小水滴的折光能力变强,使小水滴变厚可以减小焦距f。
透明塑料盒厚度是12 mm,则物距u = 12 mm,根据f<u<2f,解得6 mm<f<12 mm。
(3)【答案】同一竖直直线 倒立 上
【解析】透过凸透镜去观察,为了能在透镜中心看到像,根据过光心的光线方向不变,应该使箭头、小水滴、凸透镜的中心在同一竖直直线上;此时,物体先通过小水滴成倒立、放大的实像,再通过凸透镜成正立、放大的虚像,因此人眼看到的是倒立、(二次)放大的虚像。
要使虚像更大一些,应该增大物距,由于实像位置不变,所以应把凸透镜向上移动。
2.(1)【答案】如图所示。
【解析】过凸透镜光心的光不改变方向,过凸透镜焦点的光经凸透镜折射后平行于主光轴射出。
(2)【答案】会聚 凸
【解析】由图可知,a、b两条光线经目镜折射后,都偏向主光轴,说明目镜对光有会聚作用,是凸透镜。
(3)【答案】倒立 缩小
【解析】用望远镜观测月球时,月球到物镜的距离远大于物镜的二倍焦距,所以成的是倒立、缩小的实像。
